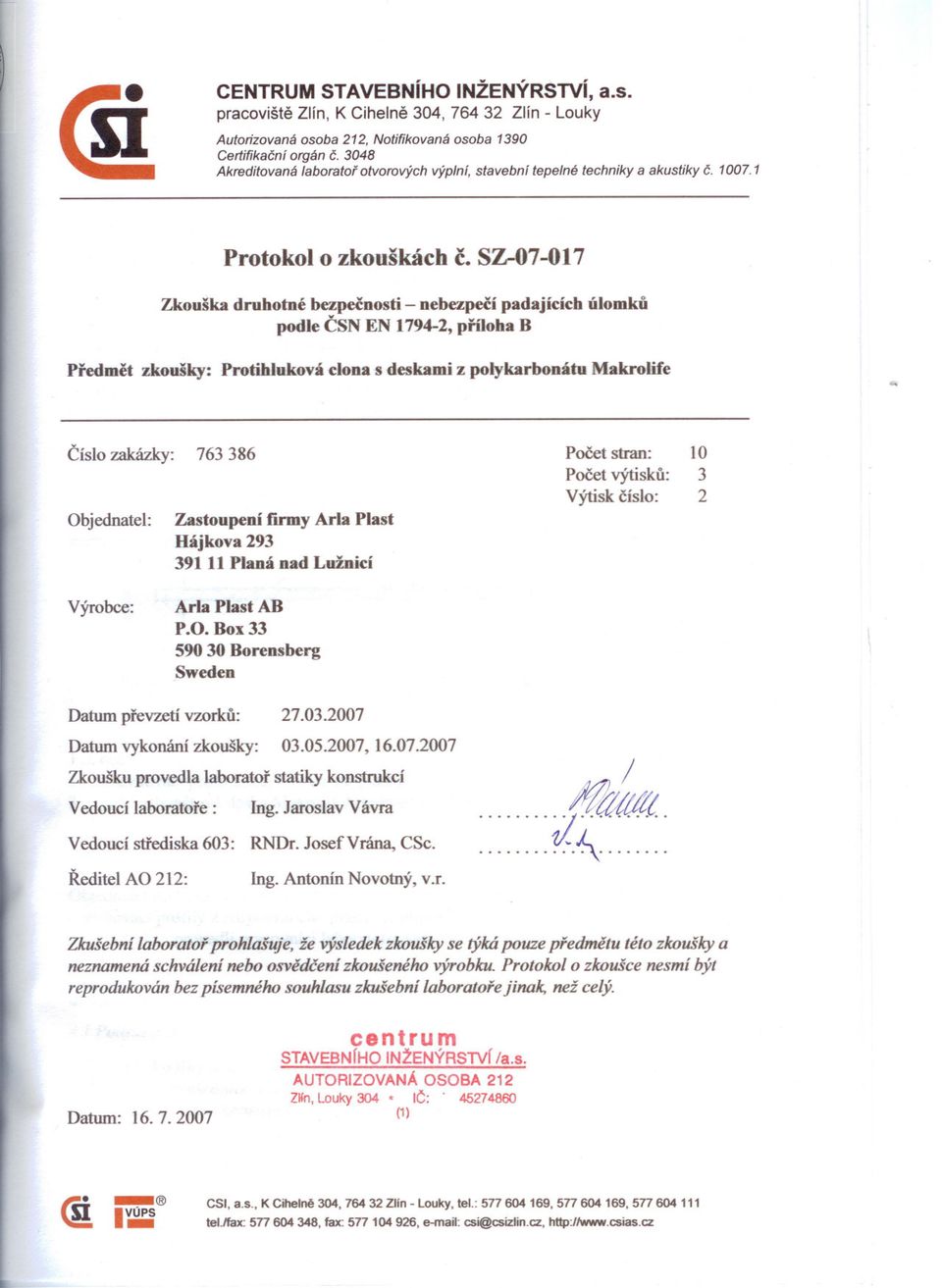

1 CENTRUM STAVEBNíHO INŽENÝRSTVí, a.s. pracovište Zlín, K Cihelne 304,76432 Zlín - Louky Autorizovaná osoba 212, Notifikovaná osoba 1390 Certifikacni orgán c Akreditovaná laborator otvorových výplni, stavební tepelné techniky a akustiky c Protokol o zkouškách c. SZ Zkouška druhotné bezpecnosti - nebezpecí padajících úlomku podle CSN EN , pnloha B Predmet zkoušky: Protihluková clona s deskami z polykarbonátu Makrolife Císlo zakázky: Objednatel: Zastoupení firmy Arla Plast Hájkova Planá nad Lužnicí Pocet stran: 10 Pocet výtisku: 3 Výtisk císlo: 2 Výrobce: Arla Plast AB P.O. Box Borensberg Sweden Datum prevzetí vzorku: Datum vykonání zkoušky: , Zkoušku provedla laborator statiky konstrukcí Vedoucí laboratore: Ing. Jaroslav Vávra Vedoucí strediska 603: RNDr. Josef Vrána, CSc. Reditel : Ing. Antonín Novotný, v.r. / /I1altllt.../ \ Zkušební laborator prohlašuje, že výsledek zkoušky se týká pouze predmetu této zkoušky a neznamená schválení nebo osvedcení zkoušeného výrobku. Protokol o zkoušce nesmí být reprodukován bez písemného souhlasu zkušební laboratore jinak, než celý. Datum: centrum STAVEBNfHO INžENÝRSTVf fa.s. AUTORIZOVANÁ OSOBA 212 ZIIn, Louky 304 * IC: (1) - 1= CSI, a.s., K Cihelne 304, Zlín - Louky, tel.: , , tel./fax: , fax: , csi@csizlin.cz,

SZ-07-017 Zkouška druhotné bezpecnosti - nebezpecí padajících úlomku podle CSN EN 1794-2, pnloha B Predmet zkoušky: Protihluková clona s deskami z polykarbonátu Makrolife Císlo zakázky: 763386

2 CSIZlín Protokol c. SZ Strana c Zadání zkoušky Zkouška byla provedena na základe objednávky Arla Plast AB ze dne Predmet zkoušky Posouzení chování zarízení pro snížení hluku silnicního provozu pri nárazu. Stanovení charakteristik padajících úlomku v dusledku silného nárazu. Popis konstrukce: modul protihlukové clony délky 2 m, který sestává ze dvou pevne ukotvených sloupu, tvorených ocelovými válcovanými profily HEA 16. V prírubách sloupu jsou vloženy upevnovací prvky z recyklovaného plastu. Do drážek upevnovacích profilu je zasunuta deska z polykarbonátu Makrolife ti. 12 mm, vyr. firmou Arla Plast AB Švédsko. Provedení zkušebního vzorku je zrejmé z následujícího obrázku a z fotografií v príloze I ocelový sloup HEA 2 upevnovací profil z recyklovaného plastu 3 polykarbonátová deska Makrolif Arla Plast ti. 12 mm 3. Zkušební vzorky Objednatel dodal polykarbonátové desky o rozmerech 1890 mm x 2000 mm x 12 mm a upevnovací profily z recykovaného plastu. Kompletaci zkušebního vzorku a montáž do nosné konstrukce provedli pracovníci laboratore podle montážního postupu zadavatele. 4. Zkušební metoda 4.1 Podstata zkoušky Podstatou zkoušky je kyvadlový náraz telesa o velké hmotnosti do stredu nebo do nejcitlivejšího místa zkušebního vzorku tak, aby nastalo porušení celistvosti nebo aby došlo k posunutí mimo nosnou konstrukci, prípadne aby se projevilo chování vzorku behem nárazu.

Popis konstrukce: modul protihlukové clony délky 2 m, který sestává ze dvou pevne ukotvených sloupu, tvorených ocelovými válcovanými profily HEA 16.

3 CSI Zlín AD 212 Protokol c. SZ Strana c Nárazová telesa Nárazová telesa mají tvar rotacního symetrického dvojkužele, jehož tvar presne odpovídá nonne CSN EN , obr Hmotnost malého telesa je 45 kg, hmotnost velkého telesa 400 kg. Teleso je pri zkoušce zavešeno na závesu nad zkoušeným vzorkem a vytvárí kyvadlo s minimálním polomerem 4 m. Pomocí zvedacího mechanismu se teleso zvedne do výšky 1,1 m (malé teleso), prípadne 1,5 m (velké teleso). Výšky jsou zvoleny tak, aby rychlost pri nárazu dosáhla hodnoty 16,7 km/hod., príp. 19,5 krn/hod. Spuštení telesa se provede spouštecím mechanismem, ovládaným elektromagneticky. Usporádání zkušebního systému odpovídá CSN EN , obr. B.2 a Vyhodnocení zkoušky Hodnocení se provádí podle výsledku zkoušky po prvním nárazu podle velikosti úlomku podle techto kritérií: Kriterium c. Pevné Úlomky Náraz ostré úlomky zpusobí o hmotnosti úlomky so úhly ploše délce tencí m a S> I < > 15, než 0, cm2, 1hmotnosti mm, kg hmotnostim > m> 0,100 0,100 m kg > 0,100 kg kg Pevné Žádné úlomky, pevné úlomky které Zjištená nesplnují kriteria reakce na náraz Stupen A Klasifikace odolnosti proti nebezpecí padajících úlomku Nezkoušeno Zkouška Trída Energie 0,5A 0,5C 0,5B 6,0A 6,0B 6,0C (kj) Výsledek L

Pomocí zvedacího mechanismu se teleso zvedne do výšky 1,1 m (malé teleso), prípadne 1,5 m (velké teleso). Výšky jsou zvoleny tak, aby rychlost pri nárazu dosáhla hodnoty 16,7 km/hod., príp. 19,5 krn/hod.

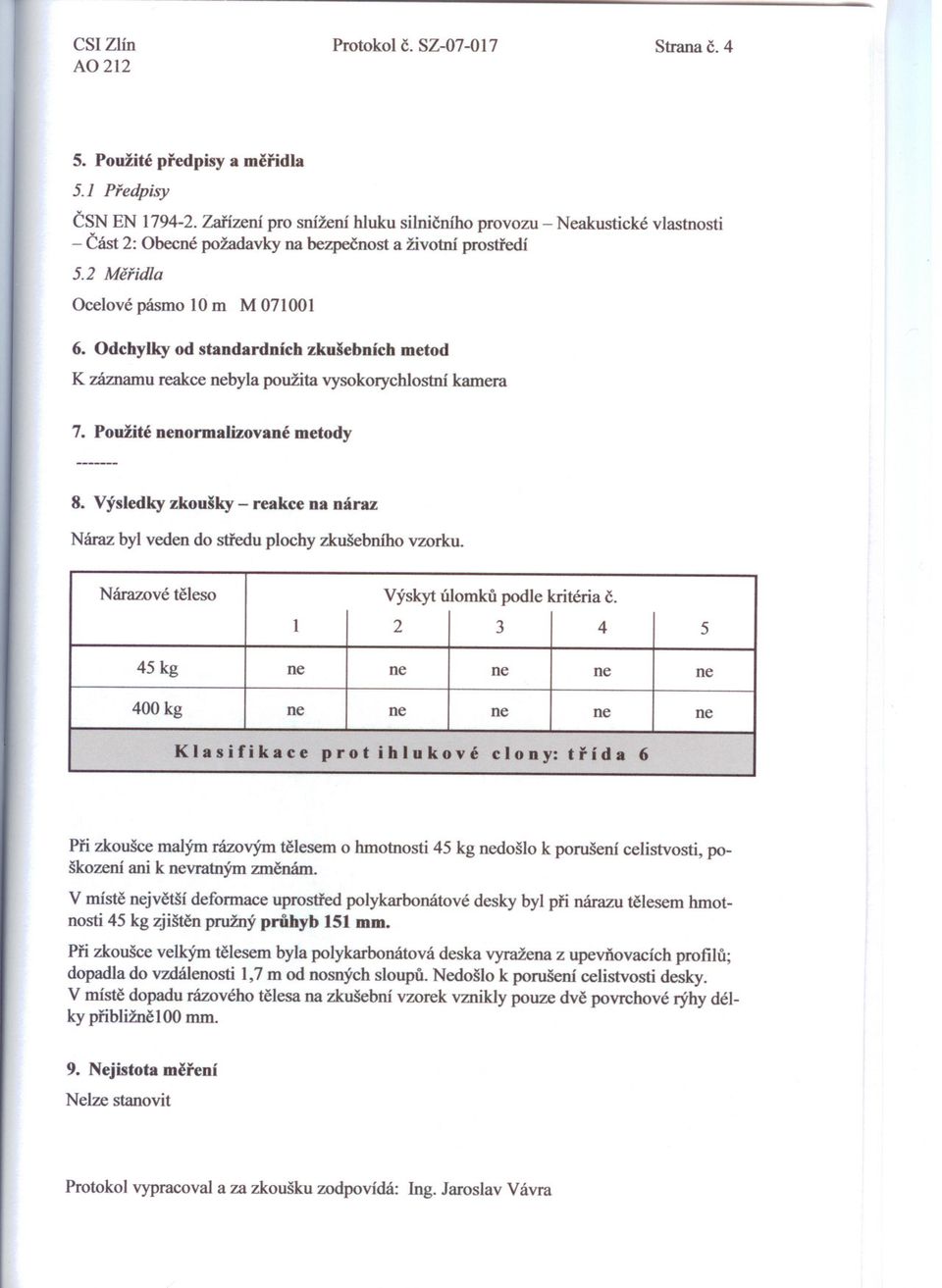

4 esi Zlín Protokol C. SZ-07 -o 17 Strana c Použité predpisy a meridla 5.1 Predpisy CSN EN Zarízení pro snížení hluku silnicního provozu - Neakustické - Cást 2: Obecné požadavky na bezpecnost a životní prostredí 5.2 Meridla vlastnosti Ocelové pásmo 10 m M Odchylky od standardních zkušebních metod K záznamu reakce nebyla použita vysokorychlostní kamera 7. Použité nenormalizované metody 8. Výsledky zkoušky - reakce na náraz Náraz byl veden do stredu plochy zkušebního vzorku ne ne Nárazové teleso Výskyt úlomku podle kritéria C. Pri zkoušce malým rázovým telesem o hmotnosti 45 kg nedošlo k porušení celistvosti, poškození ani k nevratným zmenám. desky byl pri nárazu telesem hmot V míste nejvetší deformace uprostred polykarbonátové nosti 45 kg zjišten pružný pruhyb 151 mm. Pri zkoušce velkým telesem byla polykarbonátová deska vyražena z upevnovacích profilu; dopadla do vzdálenosti 1,7 m od nosných sloupu. Nedošlo k porušení celistvosti desky. V míste dopadu rázového telesa na zkušební vzorek vznikly pouze dve povrchové rýhy délky približne 100 mm. 9. Nejistota merení Nelze stanovit Protokol vypracoval a za zkoušku zodpovídá: Ing. Jaroslav Vávra

Odchylky od standardních zkušebních metod K záznamu reakce nebyla použita vysokorychlostní kamera 7. Použité nenormalizované metody 8.

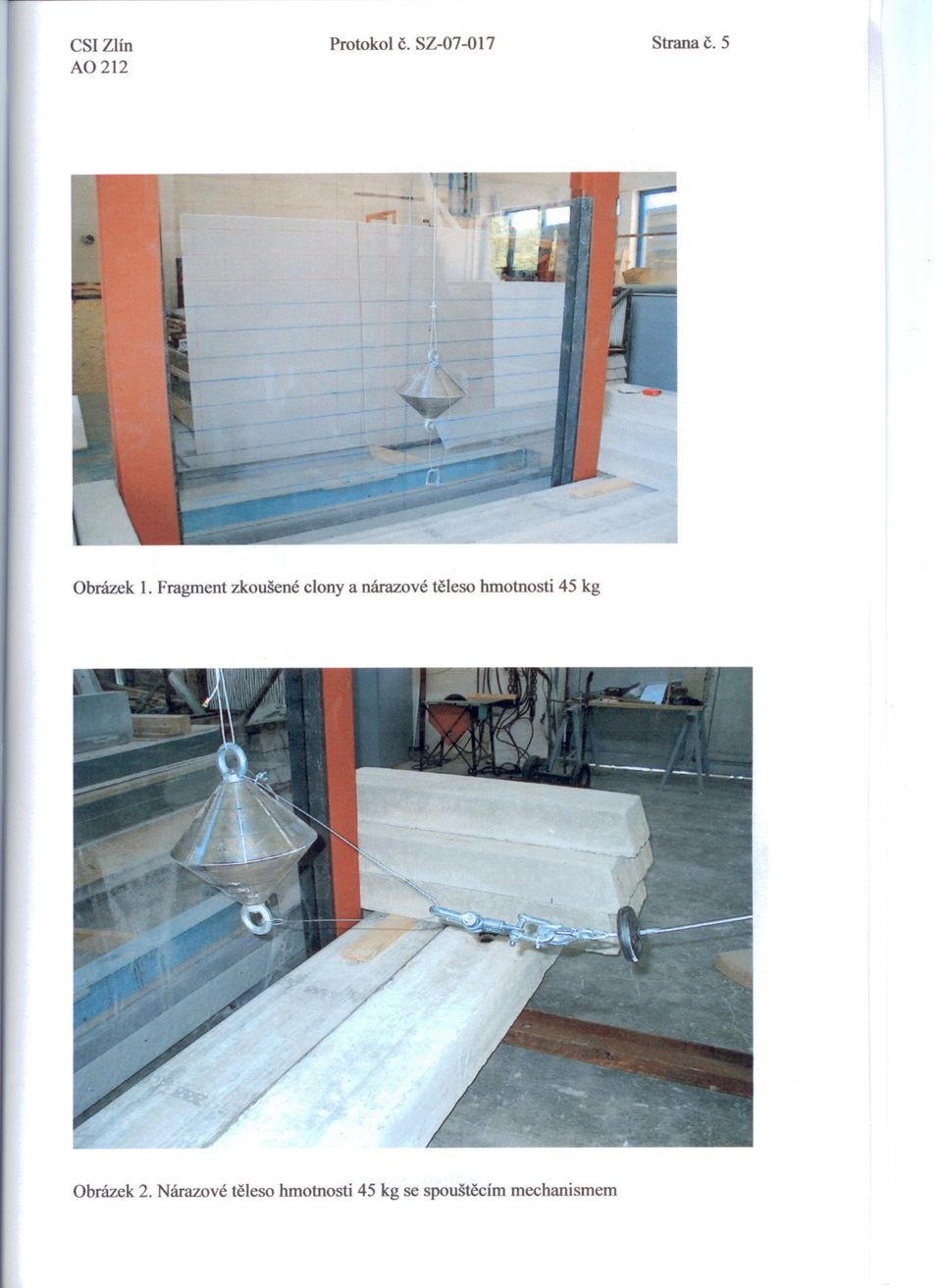

5 CSIZlín Protokol c. SZ Strana c. 5 -r:j' -';f Obrázek 1. Fragment zkoušené clony a nárazové teleso hmotnosti 45 kg / / r ~ / r Obrázek 2. Nárazové teleso hmotnosti 45 kg se spouštecím mechanismem

6 CSI Zlín Protokol c. SZ-07 -o 17 Strana c. 6 Obrázek 3. Detail montáže PC desky s použitím plastových profitu Obrázek 4. Nastavení výšky, ze které je teleso spušteno

7 es! Zlín Protokol c. SZ Strana c. 7 Obrázek 5. Místo dopadu telesa Obrázek 6. Merení pruhybu v míste nárazu malého telesa

8 CSIZlín Protokol c. SZ-07 -O 17 Strana c. 8 Obrázek 7. Nárazové teleso hmotnosti 400 kg Obrázek 8. Príprava zkoušky

9 CSIZlín Protokol c. SZ Strana c. 9! Obrázek 9. Nastavení bodu dopadu Obrázek 10. Start zkoušky

10 esi Zlín Protokol c. SZ Strana c '- --, /, Obrázek 11. Po zkoušce - polykarbonátová deska vypadla z upevnovacích profilu Obrázek 12. Rýhy vytvorené telesem ze strany dopadu
