A. PRŮVODNÍ ZPRÁVA. - Modře vyznačeny texty připravené k definitivnímu uzavření - Červeně vyznačeny texty projednávané

Transkript

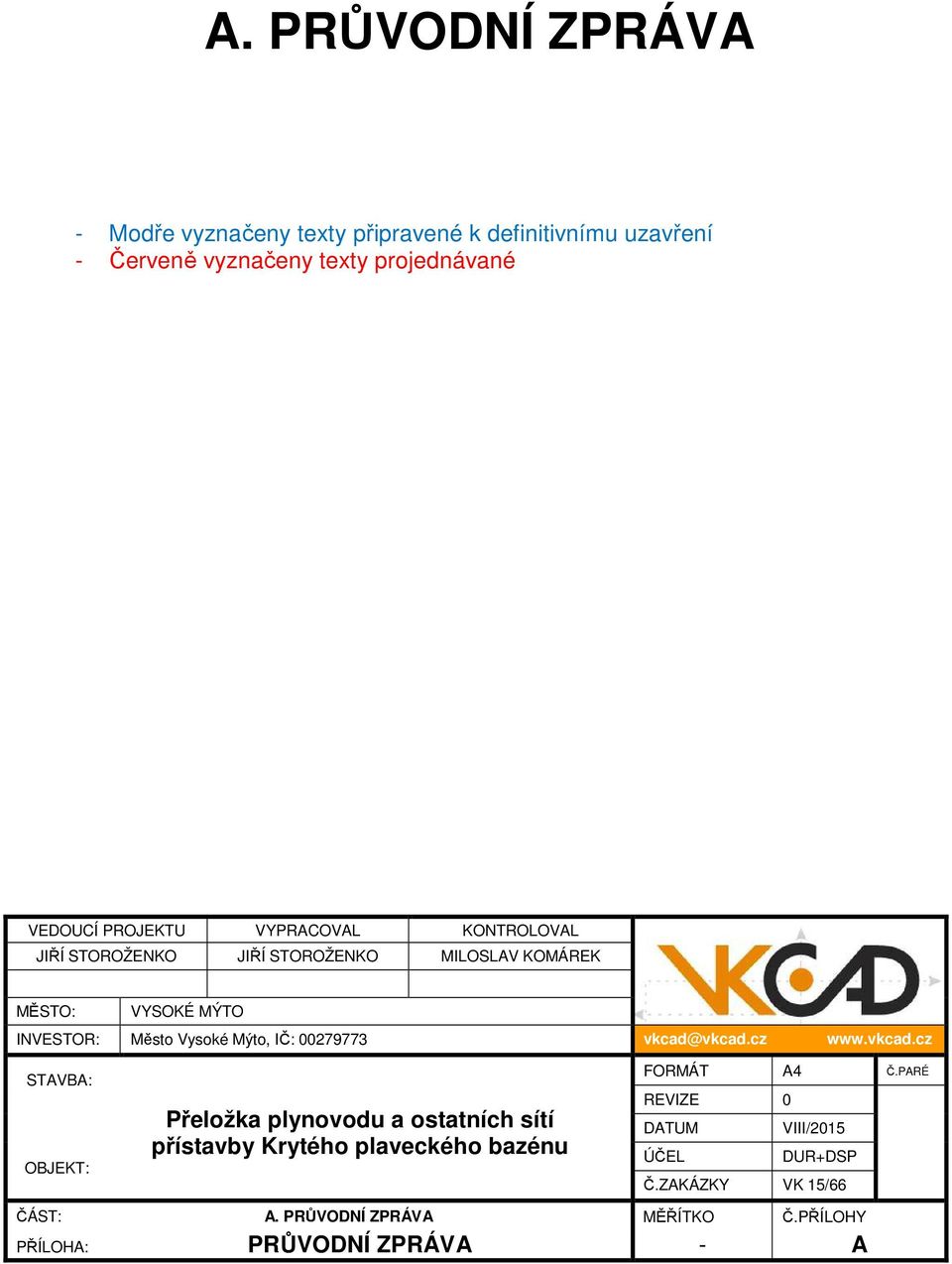

1 A. PRŮVODNÍ ZPRÁVA - Modře vyznačeny texty připravené k definitivnímu uzavření - Červeně vyznačeny texty projednávané VEDOUCÍ PROJEKTU VYPRACOVAL KONTROLOVAL JIŘÍ STOROŽENKO JIŘÍ STOROŽENKO MILOSLAV KOMÁREK MĚSTO: VYSOKÉ MÝTO INVESTOR: Město Vysoké Mýto, IČ: vkcad@vkcad.cz STAVBA: OBJEKT: FORMÁT A4 Č.PARÉ REVIZE 0 DATUM ÚČEL VIII/2015 DUR+DSP Č.ZAKÁZKY VK 15/66 ČÁST: A. PRŮVODNÍ ZPRÁVA MĚŘÍTKO Č.PŘÍLOHY PŘÍLOHA: PRŮVODNÍ ZPRÁVA - A

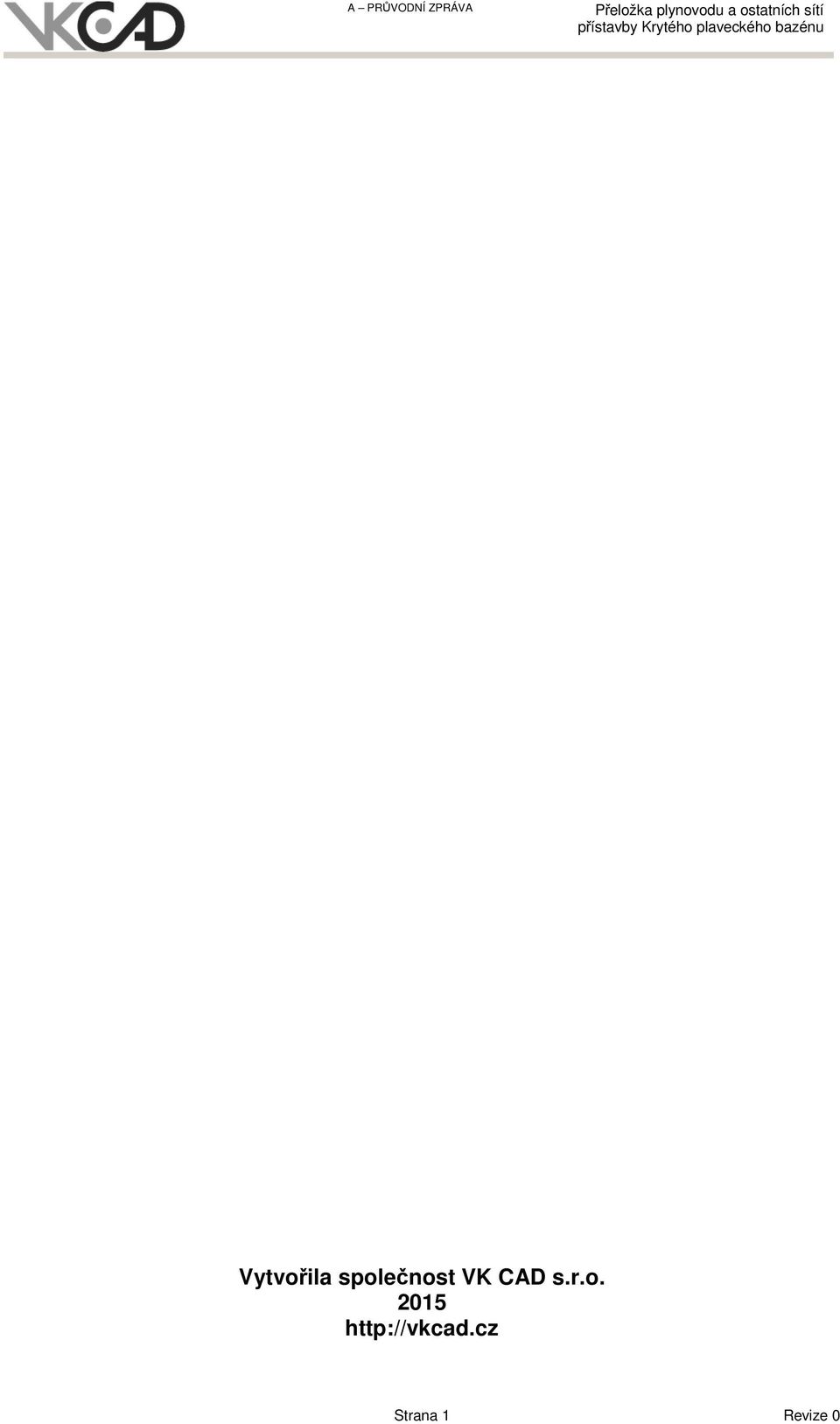

2 Vytvořila společnost VK CAD s.r.o Strana 1 Revize 0

3 A. Průvodní zpráva Průvodní zpráva obsahuje: (podle vyhl.č.499/2006 Sb., příloha č.1) A. Průvodní zpráva... 2 A.1 Identifikační údaje... 2 A.2 Seznam vstupních údajů... 5 A.3 Údaje o území... 6 A.3.a Dosavadní charakter a využití území... 6 A.3.b Seznam dotčených pozemků distribuční částí... 7 A.4 Údaje o stavbě... 9 A.4.a O stavbě obecně... 9 A.4.b Údaje o splnění požadavků dotčených orgánů... 9 A.4.c Projednání s vlastníky technické a dopravní infrastruktury A.4.d Návrhové kapacity stavby A.4.e Základní předpoklady výstavby A.5 Členění stavby A.6 Závěr A.1 Identifikační údaje Název stavby: Místo stavby: Kraj: Stavebník a investor: Dodavatel stavby: Generální Projektant: Projektant části plynovod Projektant části kanalizace Projektant části silové kabely ČEZ Projektant části Veřejné osvětlení Projektant části Komunikační kabel Vysoké Mýto, ul. Generála Závady Pardubický Město Vysoké Mýto. B. Smetany 92, Vysoké Mýto Město, IČ: Bude určen investorem na základě výběrového řízení VK CAD s.r.o., Vraclavská 285, Vysoké Mýto, IČ: , Jiří Storoženko, ČKAIT Ing. Josef Pulda CSc., ČKAIT Ing. Vlastimil Šafář, ČKAIT Ing. Vlastimil Šafář, ČKAIT Ing. Stanislav Marhold, ČKAIT Strana 2 Revize 0

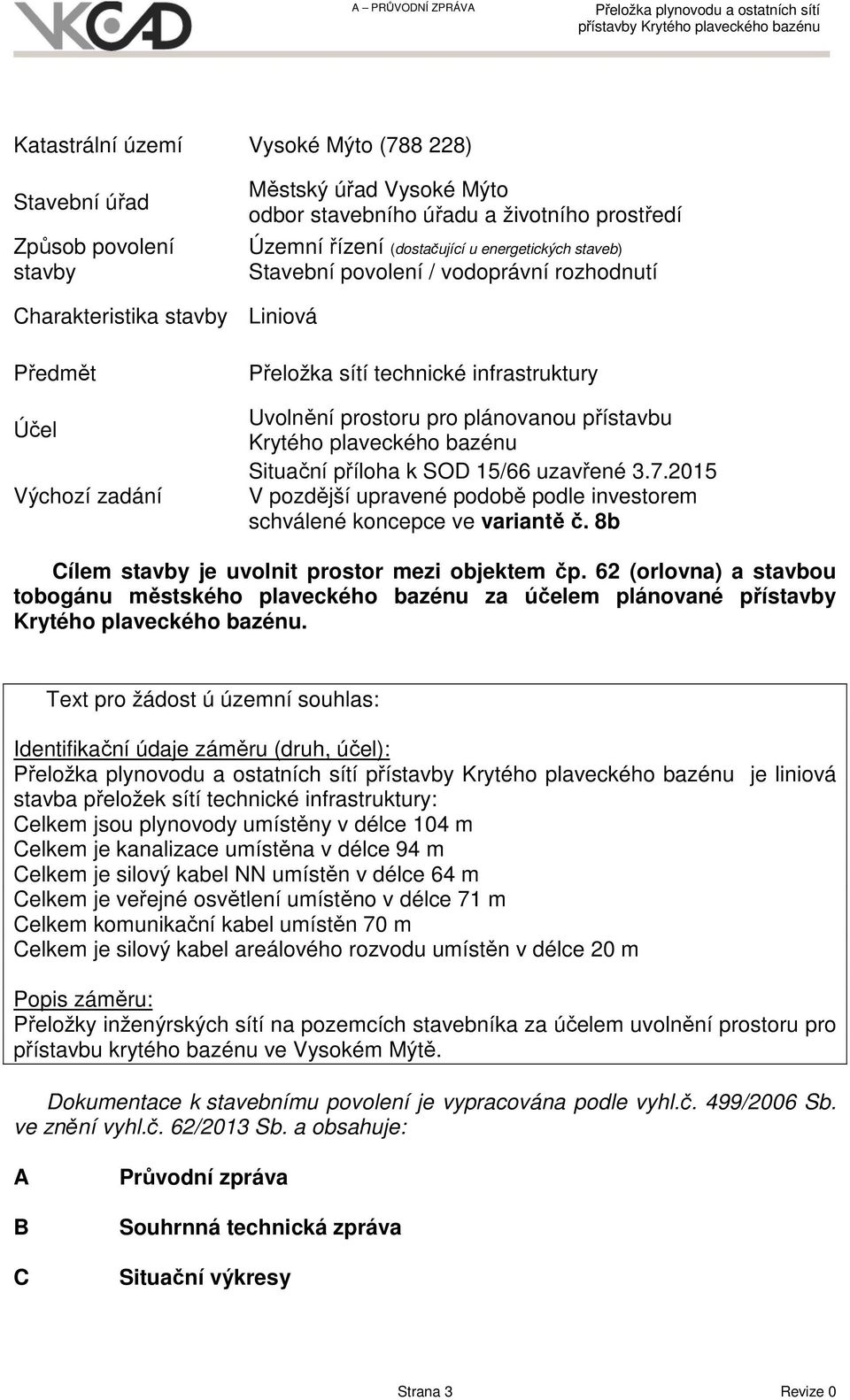

4 Katastrální území Vysoké Mýto ( ) Stavební úřad Způsob povolení stavby Městský úřad Vysoké Mýto odbor stavebního úřadu a životního prostředí Územní řízení (dostačující u energetických staveb) Stavební povolení / vodoprávní rozhodnutí Charakteristika stavby Liniová Předmět Účel Výchozí zadání Přeložka sítí technické infrastruktury Uvolnění prostoru pro plánovanou přístavbu Krytého plaveckého bazénu Situační příloha k SOD 15/66 uzavřené V pozdější upravené podobě podle investorem schválené koncepce ve variantě č. 8b Cílem stavby je uvolnit prostor mezi objektem čp. 62 (orlovna) a stavbou tobogánu městského plaveckého bazénu za účelem plánované přístavby Krytého plaveckého bazénu. Text pro žádost ú územní souhlas: Identifikační údaje záměru (druh, účel): je liniová stavba přeložek sítí technické infrastruktury: Celkem jsou plynovody umístěny v délce 104 m Celkem je kanalizace umístěna v délce 94 m Celkem je silový kabel NN umístěn v délce 64 m Celkem je veřejné osvětlení umístěno v délce 71 m Celkem komunikační kabel umístěn 70 m Celkem je silový kabel areálového rozvodu umístěn v délce 20 m Popis záměru: Přeložky inženýrských sítí na pozemcích stavebníka za účelem uvolnění prostoru pro přístavbu krytého bazénu ve Vysokém Mýtě. Dokumentace k stavebnímu povolení je vypracována podle vyhl.č. 499/2006 Sb. ve znění vyhl.č. 62/2013 Sb. a obsahuje: A B C Průvodní zpráva Souhrnná technická zpráva Situační výkresy Strana 3 Revize 0

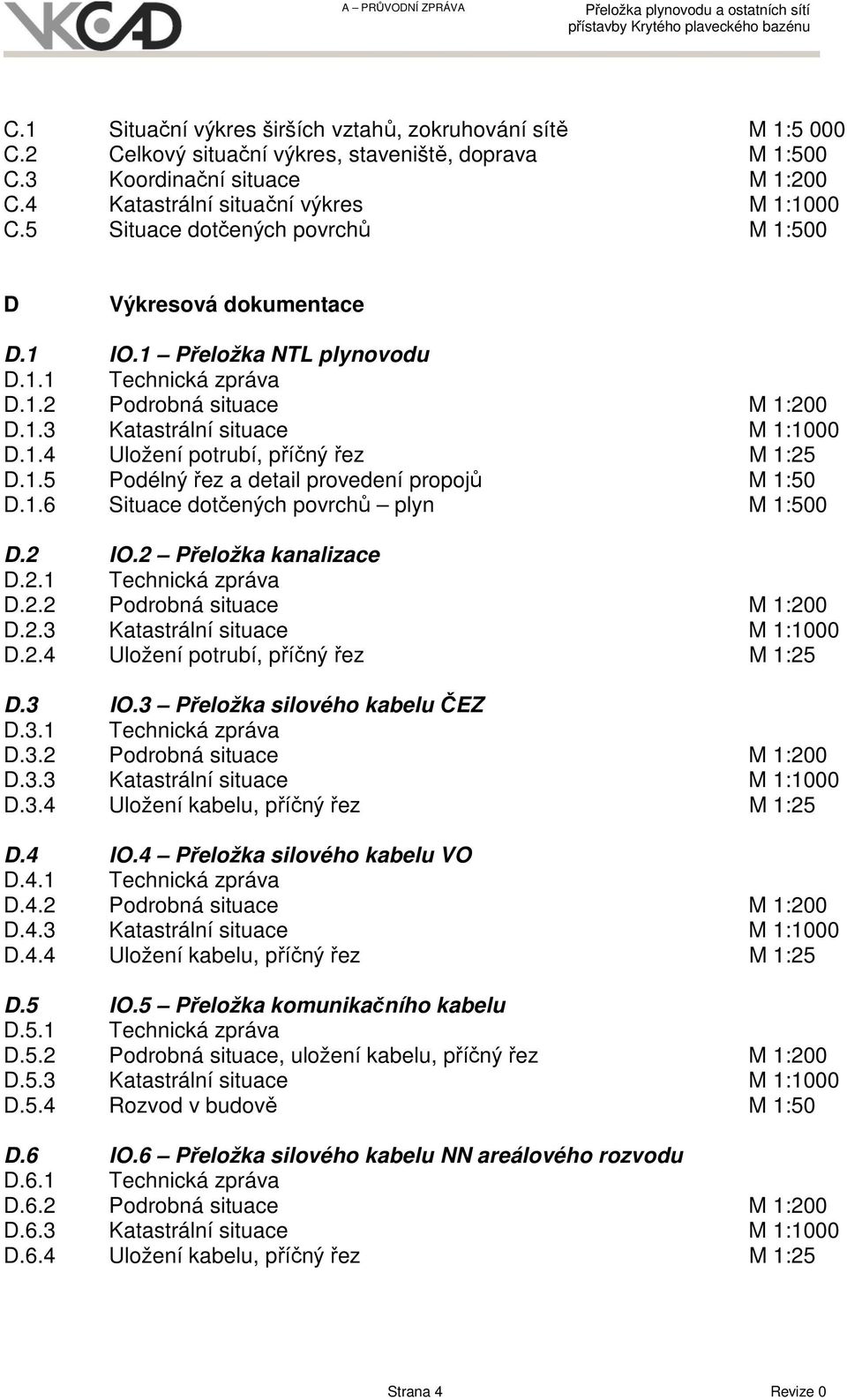

5 C.1 Situační výkres širších vztahů, zokruhování sítě M 1:5 000 C.2 Celkový situační výkres, staveniště, doprava M 1:500 C.3 Koordinační situace M 1:200 C.4 Katastrální situační výkres M 1:1000 C.5 Situace dotčených povrchů M 1:500 D Výkresová dokumentace D.1 IO.1 Přeložka NTL plynovodu D.1.1 Technická zpráva D.1.2 Podrobná situace M 1:200 D.1.3 Katastrální situace M 1:1000 D.1.4 Uložení potrubí, příčný řez M 1:25 D.1.5 Podélný řez a detail provedení propojů M 1:50 D.1.6 Situace dotčených povrchů plyn M 1:500 D.2 IO.2 Přeložka kanalizace D.2.1 Technická zpráva D.2.2 Podrobná situace M 1:200 D.2.3 Katastrální situace M 1:1000 D.2.4 Uložení potrubí, příčný řez M 1:25 D.3 IO.3 Přeložka silového kabelu ČEZ D.3.1 Technická zpráva D.3.2 Podrobná situace M 1:200 D.3.3 Katastrální situace M 1:1000 D.3.4 Uložení kabelu, příčný řez M 1:25 D.4 IO.4 Přeložka silového kabelu VO D.4.1 Technická zpráva D.4.2 Podrobná situace M 1:200 D.4.3 Katastrální situace M 1:1000 D.4.4 Uložení kabelu, příčný řez M 1:25 D.5 IO.5 Přeložka komunikačního kabelu D.5.1 Technická zpráva D.5.2 Podrobná situace, uložení kabelu, příčný řez M 1:200 D.5.3 Katastrální situace M 1:1000 D.5.4 Rozvod v budově M 1:50 D.6 IO.6 Přeložka silového kabelu NN areálového rozvodu D.6.1 Technická zpráva D.6.2 Podrobná situace M 1:200 D.6.3 Katastrální situace M 1:1000 D.6.4 Uložení kabelu, příčný řez M 1:25 Strana 4 Revize 0

6 D.7 Požárně bezpečnostní řešení D.8 Vzorové řezy oprav povrchů (1. a 2. vrstva rozrušení) M 1:25 D.9 Plán bezpečnosti a ochrany zdraví při práci E F Dokladová část Výkaz výměr A.2 Seznam vstupních údajů - Geodetické zaměření polohopisu. - Investorovi požadavky na způsob provedení stavby a jejího rozsahu. - Koncepce řešení odsouhlasená investorem. - Vyjádření správců inženýrských sítí o poloze svých podzemních zařízení - Dokument Zásady pro projektování, výstavbu, rekonstrukce a opravy místních plynovodů s účinností od , který vydala skupina RWE DSO pod označením DSO_TX_G08_04_03 a který vychází z obměny technických norem a zkušeností z ostatních staveb a Příprava staveb PZ GRID_MP_G08_02_01 s účinností od Trasa plynovodu byla navržena na základě zaměření trasy v měřítku 1:200 a je v souladu s ČSN , ČSN EN , TPG , TPG , ČSN ed.2 a ČSN EN ed.2, ČSN , ČSN , ČSN , ČSN EN 752-1, ČSN EN 752-2, ČSN EN 752-3, ČSN EN 752-4, ČSN EN 752-4, ČSN EN 1671, ČSN EN 1610, ČSN a ostatních souvisejících ČSN. Všechny práce a provedení plynovodu musí vyhovovat těmto normám a předpisům. Podkladem pro vypracování dokumentace je geodetické zaměření polohopisu v systému JTSK bez a výše zmíněné vyjádření správců sítí. Správci sítí doložili trasy distribuční či veřejné sítě i v digitální podobě. Strana 5 Revize 0

7 A.3 Údaje o území A.3.a Dosavadní charakter a využití území Vycházíme z ÚPD označené verzí 01/2010 a zveřejněné na adrese Stavbu přeložek sítí technické infrastruktury provádíme v zastavěném území na ploše občanské vybavenosti a zasahuje též do vymezené zastavitelné plochy smíšené obytné městské (vnitřní ostrov zastavitelné plochy). K občanské vybavenosti ani k obytným domům stavba neomezuje přístup. Plochu před bazénem bude nezbytné po dobu výstavby zabrat jako staveniště tak, aby nebyl omezen přístup k okolním nemovitostem. Z hlediska bezpečnosti provozu považujeme za vhodné uzavřít po dobu hlavní výstavby severní vstup do městské zahrady. Zásadní je dále informace z územního plánu, že stavba je bezpečně mimo území chráněné památkové (městské) zóny. V oznámení Archeologickému ústavu AV ČR o provádění stavby (viz. dále v textu) je uveden předpoklad, resp. po dobrých zkušenostech projektanta výslovné doporučení na provádění odborného archeologického dozoru pracovníky Regionálního muzea ve Vysokém Mýtě. Stavba přeložek není v rozporu se současným územním plánem. Přeložky se svým charakterem a rozsahem nedotýkají vydané a schválené ÚPD, resp. nemá vliv na současný stav využití území. Pozn.: Charakter současného využití uvedeného vnitřního ostrova zastavitelné plochy je spíše ve směru k občanské vybavenosti, než k stavbám občanským. Je velmi pravděpodobné, že v tomto trendu zastupitelé města upraví při nejbližší revizi územní plán a budou pokračovat v současném trendu využití těchto ploch k posílení aury. Ani s tímto přístupem rozvoje není záměr přeložek v konfliktu. Strana 6 Revize 0

8 A.3.b Seznam dotčených pozemků Liniové stavby jsou navrženy v katastrálním území Vysoké Mýto ( ). Níže uvedené stavbou, resp. distribuční soustavou dotčené pozemky jsou ve vlastnictví Města Vysoké Mýto, B. Smetany 92, Vysoké Mýto, tj. výhradně stavebníka: parcelní č. 1191/1 1191/2 druh pozemku podle katastru nemovitostí Zahrada (pod ochranou ZPF) Zahrada (pod ochranou ZPF) Výměra m 2 LV Způsob dotčení Ostatní plocha (ostatní komunikace) /2 Ostatní plocha (ostatní komunikace) /3 Ostatní plocha (ostatní komunikace) St. 1187/2 Zastavěná plocha a nádvoří (společný dvůr) Umístění plynovodu Umístění kanalizace Umístění kabelu ČEZ Umístění kabelu VO Umístění komun. kabelu Umístění plynovodu Umístění kanalizace Umístění kabelu ČEZ Umístění kabelu VO Umístění komun. kabelu Umístění plynovodu Umístění kanalizace Umístění kabelu VO Umístění kanalizace Umístění komunik.kabelu Umístění plynovodu Umístění kabelu ČEZ Umístění komun. kabelu Umístění plynovodu Umístění kanalizace Umístění kabelu ČEZ Umístění kabelu VO Umístění komun. Kabelu Umístění areálového NN St Zastavěná plocha a nádvoří Umístění plynovodu Umístění kanalizace Umístění kabelu ČEZ Umístění komun. kabelu Pozn.: Všechny výše uvedené pozemky jsou přinejmenším dotčeny výkopovými pracemi pro stavbu kanalizace, přestože na nich přímo kanalizace nemusí být umisťována Výše uvedené pozemky s využitím Ostatní plocha (ostatní komunikace) naplňují znaky místní komunikace ve smyslu zák. 13/1997 Sb., v platném znění. Na tyto pozemky, resp. místní komunikace se vztahuje povolení k zvláštnímu užívání komunikace viz. kapitola d). Majetkové vypořádání uložení liniových staveb cizích vlastníků technické infrastruktury (odlišných vlastníků od vlastníka pozemku) musí být provedeno nástrojem věcných břemen k zajištění právní jistoty v provozování sítě v souladu Strana 7 Revize 0

9 s příslušným zákonem například v provozování distribuční soustavy plynu a a silových kabelů (energetických staveb) v souladu se zák. 458/2000 Sb., energetickým zákonem v platném znění. Upozorňuji zde na rozsáhlou novelizaci zákona předpisem 131/2015 Sb. publikovaným ve spbírce Přehled vlastnických práv k překládaným sítím: IO.1 Přeložka plynovodu Vlastníkem distribuční soustavy plynovodní sítě je RWE GasNet, s.r.o., IČ: , Ústí nad Labem, Klíšská 940, PSČ: (zapsána v obchodním rejstříku vedeném Krajským soudem v Ústí nad Labem, oddíl C, vložka 23083) zastupována na základě plné moci společností RWE Distribuční služby, s.r.o., IČ: , Plynárenská 499/1, Brno, PSČ (zapsána v obchodním rejstříku vedeném Krajským soudem v Brně, oddíl C, vložka 57165) IO.2 Přeložka kanalizace Kanalizace není evidována ve správě místního smluvního správce Vodovody a kanalizace Vysoké Mýto, s.r.o., nicméně v době zpracování této projektové dokumentace jednal stavebník o možnostech rozšíření správy i o předmětné rozvody kanalizace v areálu. S ohledem na vztah mezi investorem a správcem kanalizace ve městě se projektant a investor shodují v názoru, že by tato společnost měla být účastníkem řízení o umístění stavby. V době vypracování projektové dokumentace je vlastníkem kanalizace stavebník, tj. město Vysoké Mýto (nacionále viz úvod). IO.3 Přeložka silového kabelu ČEZ Vlastníkem distribuční soustavy elektrické sítě NN je ČEZ Distribuce, a.s., IČ: , Děčín IV, Teplická 874/8, PSČ IO.4 Přeložka silového kabelu veřejného osvětlení Vlastníkem sítě veřejného osvětlení je stavebník, tj. město Vysoké Mýto. Síť spravuje příspěvká organizace Technické služby Vysoké Mýto, Průmyslová 168, Vysoké Mýto, IČ: IO.5 Přeložka komunikačního kabelu Vlastníkem překládané telekomunikační sítě je Česká telekomunikační infrastruktura a.s., Olšanská 2681/6, Praha 3, PSČ 13000, Czech Republic, zapsaná v Obchodním rejstříku Městského soudu v Praze, oddíl B, vložka 20623, IČ: , DIČ CZ V projektu dále jako CETIN. IO.6 Přeložka silového kabelu NN areálového rozvodu Strana 8 Revize 0

10 Vlastníkem dodatečně při průzkumu zjištěné sítě rozvodů NN je město Vysoké Mýto, tj. investor. Jedná se o silový kabel v zemi sloužící k napájení zařízení při údržbě parku či pořádaných akcí (např. ozvučení, světelné efekty apod.) A.4 Údaje o stavbě A.4.a O stavbě obecně Navržená stavba je změnou dokončené stavby plynárenského zařízení, zařízení pro rozvod elektrické energie a kanalizace s jejím novým umístěním. Změna je vyvolána potřebami uvolnění prostoru pro novou přístavbu Krytého plaveckého bazénu a u příležitosti přemístění zařízení bude inovováno i materiálové provedení. Z hlediska energetických zařízení (plynovod a rozvod NN) dojde ke změně umístění ochranného pásma. Sítě jsou v současné době na pozemcích stavebníka a nově budou pokládány rovněž na pozemcích stavebníka. Stavba nemá zvláštní požadavky na zajištění vody a energie po dobu výstavby. Na snímku zachycen prostor pro plánovanou přístavbu. V pozadí orlovna čp. 62, vpravo pak budova Krytého bazénu. A.4.b Údaje o splnění požadavků dotčených orgánů Kopie stanovisek dotčených orgánů jsou k dispozici v dokladové části této dokumentace. Dále uveďme souhrnně tyto stavbou dotčené orgány: Městský úřad Vysoké Mýto, odbor správy majetku byl požádán o zajištění souhlasu vlastníka dotčených pozemků do situačního výkresu (tj. z hlediska stavebního řádu příloha k žádosti o územní souhlas dle 96 odst. 3 písm.d) zák. 183/2006 Sb) a zároveň zprostředkování uzavření SoBSoUVB na stavbou dotčené nemovitosti. ***************** TEXT PŘIPRAVEN BUDE PO ODSOUHLASENÍ INVESTOREM A KOMPLETACI PROJEKTU PROJEDNÁVÁNO ***** Městský úřad Vysoké Mýto, odbor stavebního úřadu a životního prostředí vydal souhrnné stanovisko orgánu ŽP se stavbou. Orgán připomenul pravidla pro nakládání s odpady a výkopkem. Ty jsou obsaženy v projektu rovněž v návaznosti na výkaz výměr, resp. rozpočet stavby. ***************** TEXT PŘIPRAVEN BUDE PO ODSOUHLASENÍ INVESTOREM A KOMPLETACI PROJEKTU PROJEDNÁVÁNO ***** Městský úřad Vysoké Mýto, odbor stavebního úřadu a životního prostředí, oddělení památkové péče - jako orgán státní památkové péče potvrdil, že se stavba dotýká území chráněného ve smyslu zákona o státní památkové péči. Stavební Strana 9 Revize 0

11 činnost na tomto území s řeší 22 odst.2 zákona č.20/1987 Sb., O státní památkové péči, ve znění pozdějších předpisů. Stavebník je v těchto případech povinen oznámit svůj záměr (tj. terénní zásahy na území s archeologickými nálezy) Archeologickému ústavu AV ČR v Praze, Letenská 4, Praha 1 a umožnit jemu nebo jiné oprávněné organizaci záchranný archeologický výzkum. ***************** TEXT PŘIPRAVEN BUDE PO ODSOUHLASENÍ INVESTOREM A KOMPLETACI PROJEKTU PROJEDNÁVÁNO ***** Záměr byl v červenci 2015 oznámen na adresu AÚAV elektronickou cestou odeslán viz. dokladová část. Bylo uvedeno, že v době podání oznámení nebyla s oprávněnou organizací uzavřena dohoda nicméně doporučujeme spolupráci s Regionálním muzeem ve Vysokém Mýtě. Městský úřad Vysoké Mýto, odbor dopravy a silničního hospodářství, který vykonává působnost silničního správního úřadu podle 40 odst.4 písm. a) zák. č. 13/1997 Sb. a který vydává rozhodnutí o umístění inženýrských sítí v silničním pozemku ve smyslu 25 odst.6 písm. d) výše uvedeného zákona. Přitom povolení o zvláštní užívání silnic provádění stavebních prací podle 25 odst. 6 písm. c) zažádá nejméně měsíc před zahájením prací zhotovitel stavby. Jedná se o uložení plynovodu do komunikací podle seznamu v předchozí kapitole. ***************** TEXT PŘIPRAVEN BUDE PO ODSOUHLASENÍ INVESTOREM A KOMPLETACI PROJEKTU PROJEDNÁVÁNO ***** Policie ČR, dopravní inspektorát jako orgán státní správy ve věcech bezpečnosti a plynulosti silničního provozu vydal souhlas se stavbou s tím, že zhotovitelem bude předložen návrh dopravně inženýrská opatření k zajištění bezpečnosti a plynulosti silničního provozu. Zhotovitel požádá o vydání vyjádření k umístění přechodné úpravy provozu na pozemních komunikacích. Za tímto účelem je podrobněji v projektové dokumentaci návrh zpracován. Hasičský záchranný sbor pardubického kraje, územní pracoviště v Pardubicích orgánu byla předložena příloha D.7 požárně bezpečností řešení, ke kterému vydal souhlasné závazné stanovisko ***************** TEXT PŘIPRAVEN JE S PŘEDSTIHEM PROJEDNÁVÁNO již od Dne 30.9 zaslána urgence ****************** A.4.c Projednání s vlastníky technické a dopravní infrastruktury Stavba se týká především správců sítí, kteří v oblasti spravují své sítě. Správce podzemních zařízení ve svých vyjádřeních upozorňují na nutnost vytyčení jejich sítí ze strany stavby (v tomto případě dodavatele, resp. zhotovitele díla) v dostatečném předstihu a přikládají potřebné kontakty na specializované osoby tuto činnost provádějící. Česká telekomunikační infrastruktura a.s. stavbou bude dotčena metalická síť a optická síť ve správě této společnosti. V dokladové části jsou ve stanovisku této společnosti uvedeny kontakty na osoby pro vytyčení sdělovacích kabelů. Technik společnosti připomenul nutnost prokazatelných kontrol před záhozy jednotlivých kolizních míst. Strana 10 Revize 0

12 ***************** TEXT PŘIPRAVEN JE PROJEDNÁVÁNO ******* ČEZ Distribuce, a.s., Děčín: V řešené lokalitě dojde ke styku s energetickým zařízením NN a VN. Stavebník zajistí ochranu zařízení energetické společnosti v rozsahu daném zák. č. 458/2000 Sb., (EZ) a souvisejícími ČSN. Na webových stránkách jsou dále uvedeny pravidla k ochraně bezporuchového provozu zařízení energetické společnosti. Před prováděním výkopových prací budou silové kabely vytyčeny a při styku je nutné obnažení kabelů a zakrytí. Před zahrnutím výkopu bude přizván ke kontrole pracovník společnosti ČEZ Distribuční služby, s.r.o. ***************** TEXT PŘIPRAVEN BUDE PO ODSOUHLASENÍ INVESTOREM A KOMPLETACI PROJEKTU PROJEDNÁVÁNO ***** VODOVODY A KANALIZACE VYSOKÉ MÝTO, s.r.o. Jedná se o společnost spravující v lokalitě vodovodní a kanalizační síť. Z vyjádření o existenci podzemních zařízení je zřejmé, že vodovod a kanalizace ve správě této společnosti se v areálu bazénu a parku nenalézá. Kanalizace není ve správě této organizace. Investor přizval společnost ke konzultaci nabízených variant s tím, že vyslovil možnost budoucího rozšíření správy i o dotčené areálové rozvody. Správce nedoporučil přijmout úvahy o budoucí přístavbě na kanalizaci i přes její nekonfliktní hloubku ~4,0 m. Technické služby Vysoké Mýto. Společnost se vyjádřila k veřejnému osvětlení s konstatováním, že v zájmové oblasti se nachází silové kabely v jejich zprávě a zaslala orientační zákres polohy kabelu. Zároveň na vyžádání byly sítě na místě vytyčeny. ***************** TEXT PŘIPRAVEN BUDE PO ODSOUHLASENÍ INVESTOREM A KOMPLETACI PROJEKTU PROJEDNÁVÁNO --- předáno k odsouhlasení ***** RWE Distribuční služby, s.r.o vydala tato společnost své vyjádření o existenci podzemního zařízení v její správě. Součástí vyjádření je přehled důležitých kontaktů na pracovníky této plynárenské společnosti. Některé připomínky ze strany techniků byly do projektu zapracovány po telefonické konzultaci řešeného problému. Ostatní požadavky byly uvedeny v koordinovaném stanovisku plynárenské společnosti. Ve spolupráci s techniky RWE Distribuční služby, s.r.o. bylo rovněž nezbytné upřesnit podklady, neboť byly zaznamenány neshody v mapových podkladech se skutečností. Technici RWE Distribuční služby, s.r.o. podklady upřesnili (viz. souhrnná technická zpráva) a poskytli u té příležitosti návrh SoBSoUVB. Rovněž upozornili, že smlouva o provedení přeložky plynovodu pozbývá ke konci roku 2015 platnosti a vyzvali k její aktualizaci. *********** AKTUALIZACE SMLOUVY O PROVEDENÍ PŘELOŽKY *********** Ve smluvním vztahu ve věci budoucího zřízení věcného břemene ve prospěch vlastníka plynárenského zařízení je řešená stavba IO.6 přeložka NTL plynovodu uvedena pod označením z evidence budoucího oprávněného: Přeložka NTL plynovodů OC DN 200,150,100 ul. Gen. Závady(u bazénu), Vysoké Mýto, číslo stavby: Strana 11 Revize 0

13 Krajské ředitelství policie PK, odbor informačních a komunikačních technologií podle odboru nemá v zájmovém území podzemní či sdělovací vedení ***************** TEXT PŘIPRAVEN je PROJEDNÁVÁNO ***** ČR, - Ministerstvo obrany, vojenská ubytovací a stavební správa Pardubice - vydalo závazné stanovisko s tím, že v zájmovém území nejsou vojenské sítě UPC Česká republika, a.s. pracoviště Liberec ve sdělení o existenci sítí se společnost vyjádřila jako nedotčena COMA s.r.o. společnost konstatuje, že v zájmovém území se nenachází sítě v její správě a majetku. A.4.d Návrhové kapacity stavby Vzhledem k tomu, že tato dokumentace je současně i zadávacím podkladem k řízení pro výběr dodavatele nebude na tomto místě uváděna předpokládaná cena stavby. Stavební úřad může na vyžádání získat samostatnou složku rozpočtu přímo od investora. Základní přehled použitého materiálu (potrubí včetně tvarovek): Plynovody (ve vlastnictví RWE GasNet, s.r.o,.) PE d 315 SDR 17 [m] Ocel DN 200 [m] PE d 225 SDR 17 [m] 64 PE d 225 SDR 17 [m] PE d 160 SDR 17 [m] 4 PE d 160 SDR 17 [m] Ocel DN 150 [m] PE d 110 SDR 17 [m] 33 Ocel DN 100 [m] PE d 63 SDR 11 [m] 5 Ochranná tr. 1 Propoj 3 Ochranná tr. 4 Ochranná tr. 1 Propoj 1 Propoj 35 Bypass 2 Ochr.tr. Betonové žlabovky [m] pozn.: v některých částech dokumentace výměry ocel+pe na linii plynovodu pro snadnější orientaci (též ve vztahu k výměře umístění stavby) sloučeny Kanalizace (ve vlastnictví města VM, areálové rozvody) DN Západ. přítok DN Hlavni přelož. DN Svod z čp. 62 Nově revizní šachta hl. ~4 m [ks] 6 Úprava stávající šachty hl. ~4,3 m [ks] 1 Kabel NN (ve vlastnictví ČEZ Distribuce a.s.) CYKY [m] 64 Strana 12 Revize 0

14 Kabel VO (ve vlastnictví města VM, ve správě TS) CYKY 4x16[m] + uzemnění FeZn pr.10 mm 71 Kabel telekomunikační (ve vlastnictví CETIN*) ) Kabel TCEPKPFLE 3XN0,4 [m] v zemi 70 V budově 3 *) Česká telekomunikační infrastruktura a.s. Kabel NN (města Vysoké Mýto) CYKY-J 5x15 [m] 21 A.4.e Základní předpoklady výstavby Předpokládáme celkovou dobu výstavby ~60 dnů s jeho zahájením přeložkou plynovodu na jaře v roce Stanovení přesného data zahájení stavby a jeho průběhu je však věcí harmonogramu investic investora a souvisí i s průběhy případných řízení na výběr dodavatele. V optimálním případě by stavba byla započata přeložkou kanalizace, následně plynovodu a poté ostatními sítěmi. Pořadí pravděpodobně bude investorem upraveno s tím, že bude prioritně přeložen plynovod. Právě urgence investora k zahájení stavby přeložek novým umístěním NTL plynovodu dala podnět ke dvěma variantám situace dotčených povrchů. Ve společné části C-Situační výkresy je vyznačen rozsah v případě optimálního harmonogramu výstavby kompletní. V dílu IO.1 je pak pro plynovod obdobná situace, která ovšem uvažuje s rozsahem skrývky zeminy pouze v rozsahu nezbytně nutném pro tuto samostatnou stavbu. Například, potom není nutné dočasné odstranění schodiště a takový rozsah skrývky, trvá ovšem nutnost odstranění stávající zídky apod.) Toto rozdělení slouží k správnému a transparentnímu vyčíslení výkazu výměr v rozpočtu. Z téhož důvodu je proto rozrušení 2.vrstvy komunikací (konstrukční vrstvy) zakresleno pro přeložku plynovodu v části IO.1, šrafy na podrobné situaci. Plochu osetí jednotně uvažujeme pro celý prostor staveniště, vzhledem k pohybu mechanizace a deponií. Dodavatel musí v dostatečném časovém předstihu (30 dní!) upozornit odběratele případná omezení v odběru po dobu několika hodin, než bude obnoven plný provoz distribuční soustavy. Může jít například o plynovou přípojku pro objekt orlovny čp. 62 a zcela jistě je po dohodě se stavebníkem navržena přerušení distribuce pro budovu čp. 69 (M Klub). Budovu rovněž vlastní stavebník a správce budovy potvrdil, že stávající spotřebiče jsou výhradně za účelem vytápění. Je tedy možné mimo topné období uvažovat s přerušení odběru. Tato informace má významný vliv na návrh technologického postupu s by-passem menší dimenze a jen ve směru k čp. 62. Stavba neomezuje dodávku ZP pro ostatní odběratele soustavy. Strana 13 Revize 0

15 Stavbou dojde v k úpravě dopravy na MK stávající točny před bazénem. Původní točna bude upravena na zaslepenou ulici pro využití prostoru k skladování potrubí (nikoliv zemin a sypkých materiálů!!) Nedojde k omezení přístupu k nemovitostem jinýchosob. Před zahájením zemních prací budou vytyčeny podzemní sítě. Zvláštní opatrnosti je třeba brát při výkopových pracích nejen v blízkosti silových kabelů z důvodu bezpečnosti práce. A.5 Členění stavby Stavbu z hlediska umístění stavby členíme na 5 inženýrských objektů. Z hlediska stanovení nákladů pak nástrojem jednoho stavebního objektu vyčíslujeme společné investice, jako jsou například zařízení staveniště, bourací práce, definitivní opravy apod. IO.1 přeložka NTL plynovodu IO.2 přeložka kanalizace IO.3 přeložka silového kabelu ČEZ IO.4 přeložka silového kabelu veřejného osvětlení IO.5 přeložka komunikačního kabelu IO.6 přeložka silového kabelu NN areálového rozvodu a SO.1 společné náklady A.6 Závěr Projektová dokumentace je vypracována za účelem zajištění práva provést stavbu a to v podrobnostech pro realizaci. Je tedy určena i pro výběr zhotovitele. Ve Vysokém Mýtě 13.Srpna 2015 Jiří Storoženko Strana 14 Revize 0
