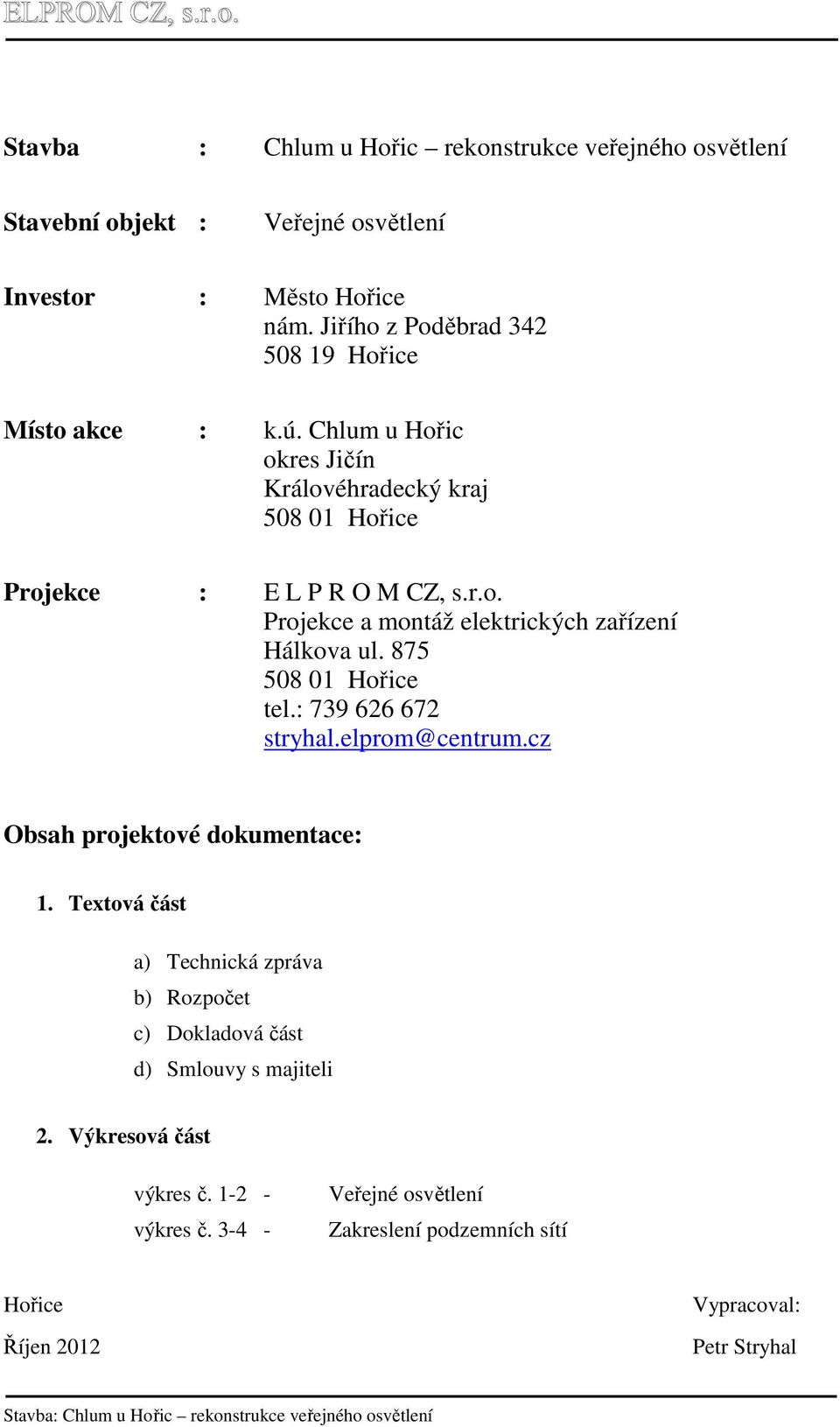

1 Stavba : Chlum u Hořic rekonstrukce veřejného osvětlení Stavební objekt : Veřejné osvětlení Investor : Město Hořice nám. Jiřího z Poděbrad Hořice Místo akce : k.ú. Chlum u Hořic okres Jičín Královéhradecký kraj Hořice Projekce : E L P R O M CZ, s.r.o. Projekce a montáž elektrických zařízení Hálkova ul Hořice tel.: stryhal.elprom@centrum.cz Obsah projektové dokumentace: 1. Textová část a) Technická zpráva b) Rozpočet c) Dokladová část d) Smlouvy s majiteli 2. Výkresová část výkres č výkres č Veřejné osvětlení Zakreslení podzemních sítí Hořice Říjen 2012 Vypracoval: Petr Stryhal

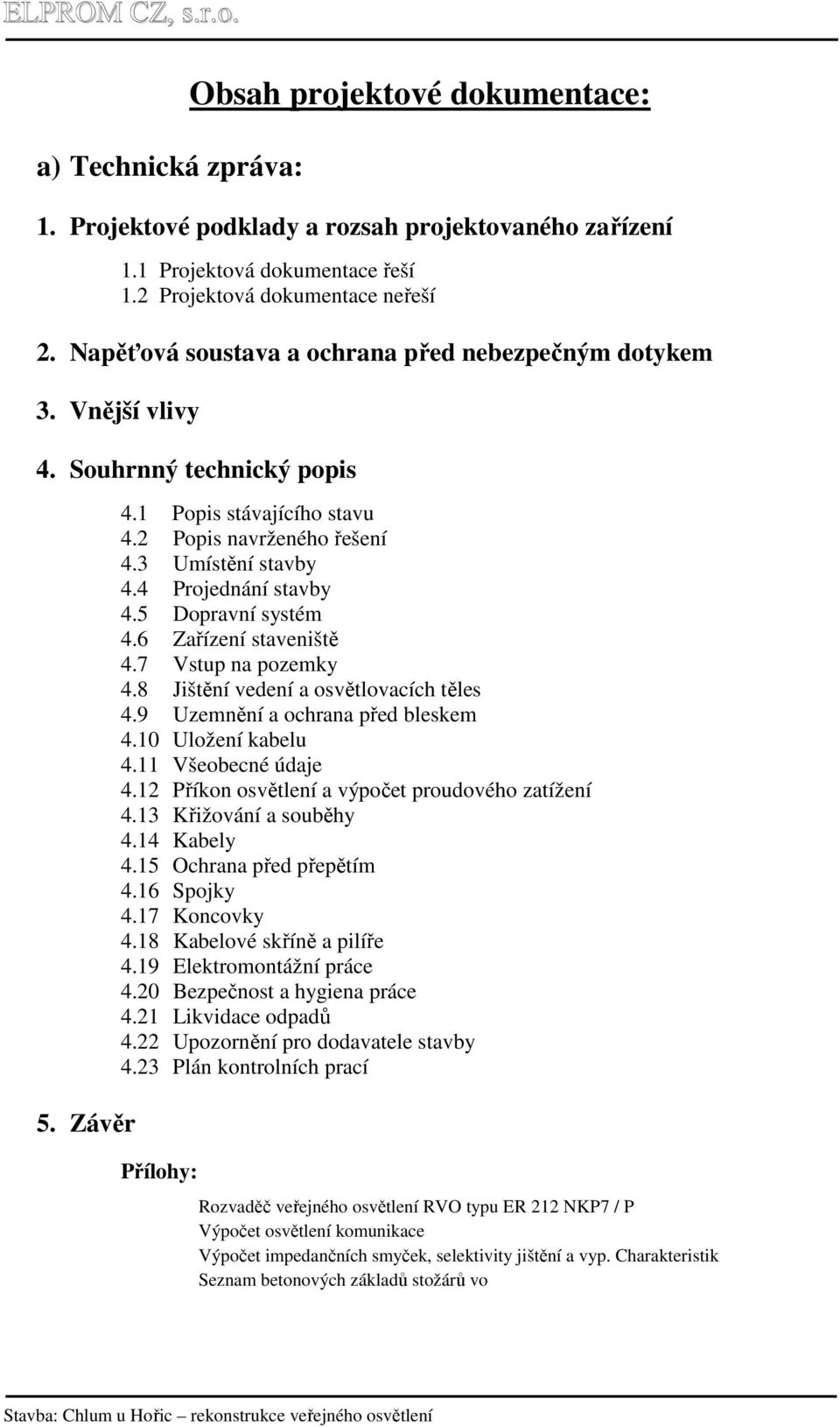

2 a) Technická zpráva: Obsah projektové dokumentace: 1. Projektové podklady a rozsah projektovaného zařízení 1.1 Projektová dokumentace řeší 1.2 Projektová dokumentace neřeší 2. Napěťová soustava a ochrana před nebezpečným dotykem 3. Vnější vlivy 4. Souhrnný technický popis 5. Závěr 4.1 Popis stávajícího stavu 4.2 Popis navrženého řešení 4.3 Umístění stavby 4.4 Projednání stavby 4.5 Dopravní systém 4.6 Zařízení staveniště 4.7 Vstup na pozemky 4.8 Jištění vedení a osvětlovacích těles 4.9 Uzemnění a ochrana před bleskem 4.10 Uložení kabelu 4.11 Všeobecné údaje 4.12 Příkon osvětlení a výpočet proudového zatížení 4.13 Křižování a souběhy 4.14 Kabely 4.15 Ochrana před přepětím 4.16 Spojky 4.17 Koncovky 4.18 Kabelové skříně a pilíře 4.19 Elektromontážní práce 4.20 Bezpečnost a hygiena práce 4.21 Likvidace odpadů 4.22 Upozornění pro dodavatele stavby 4.23 Plán kontrolních prací Přílohy: Rozvaděč veřejného osvětlení RVO typu ER 212 NKP7 / P Výpočet osvětlení komunikace Výpočet impedančních smyček, selektivity jištění a vyp. Charakteristik Seznam betonových základů stožárů vo

3 b) Rozpočet: Kladení kabelů do země dle ČSN Uložení kabelu pod komunikací ( protlak ) 2. Uložení kabelu v souběhu s komunikací ( v ochranných žlabech ) 3. Uložení kabelu pod komunikací ( překop ) 4. Uložení kabelu pod vjezdem ( v ochranné trubce ) 5. Uložení kabelu ve volném terénu ( bez mechanické ochrany ) 6. Uložení kabelu ve volném terénu ( v ochranných žlabech ) Chlum rekonstrukce veřejného osvětlení Rekapitulace nákladů Souhrn po objektech Oceněné práce Dodávky ČEZ Logistiky Dodávky zhotovitele c) Dokladová část: Seznam dokladové části Vyjádření dotčených orgánů a organizací Kopie KN a PK mapy k.ú. Chlum u Hořic Informace o parcelách d) Smlouvy s majiteli: Seznam majitelů nemovitostí a pozemků stavbou dotčených Smlouvy s majiteli nemovitostí o právu provést stavbu veřejného světlení Příloha: Situační plánek se zákresem projektovaného zařízení 1 : 720 Situační plánek se zákresem stávajících podzemních sítí 1 : 720

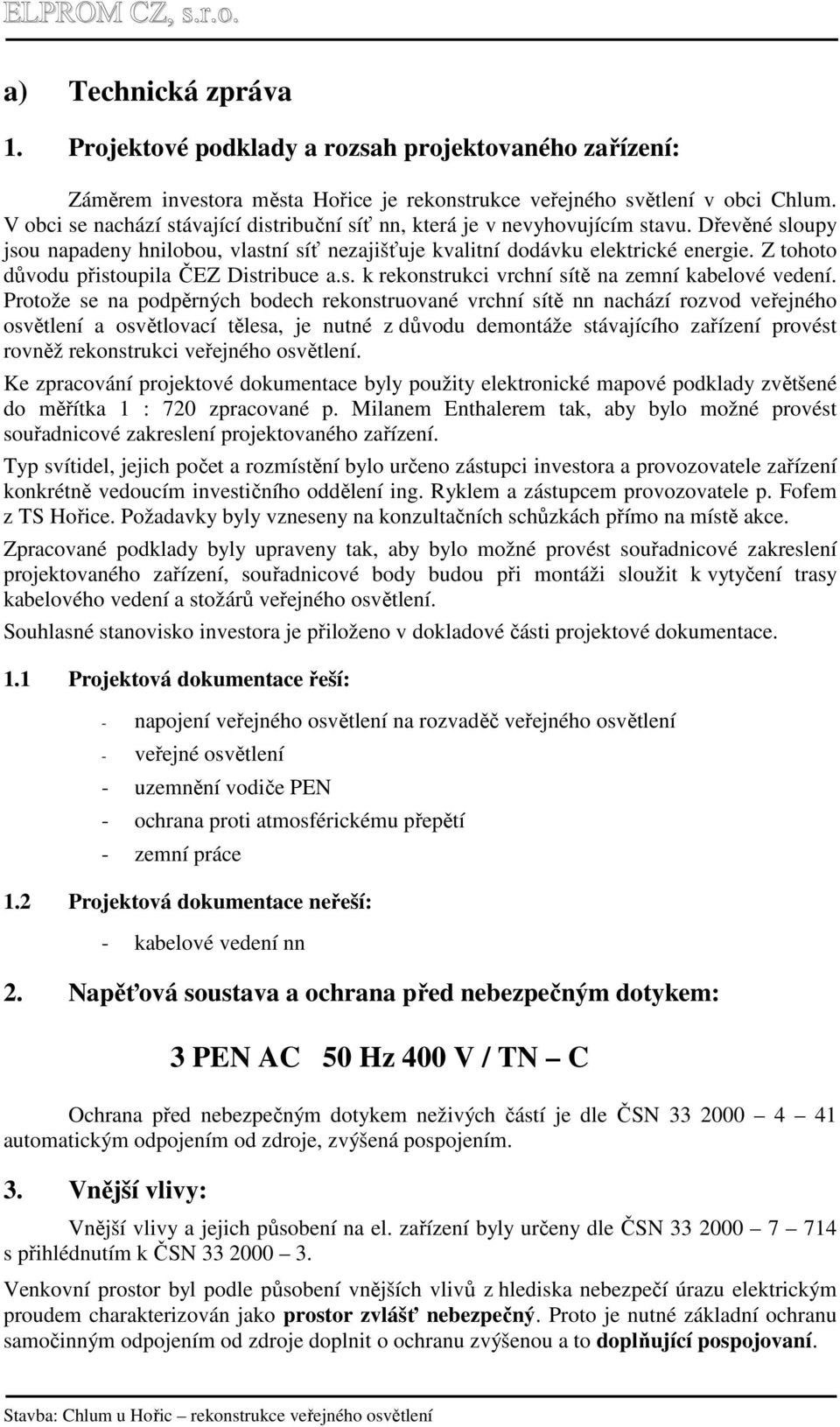

4 a) Technická zpráva 1. Projektové podklady a rozsah projektovaného zařízení: Záměrem investora města Hořice je rekonstrukce veřejného světlení v obci Chlum. V obci se nachází stávající distribuční síť nn, která je v nevyhovujícím stavu. Dřevěné sloupy jsou napadeny hnilobou, vlastní síť nezajišťuje kvalitní dodávku elektrické energie. Z tohoto důvodu přistoupila ČEZ Distribuce a.s. k rekonstrukci vrchní sítě na zemní kabelové vedení. Protože se na podpěrných bodech rekonstruované vrchní sítě nn nachází rozvod veřejného osvětlení a osvětlovací tělesa, je nutné z důvodu demontáže stávajícího zařízení provést rovněž rekonstrukci veřejného osvětlení. Ke zpracování projektové dokumentace byly použity elektronické mapové podklady zvětšené do měřítka 1 : 720 zpracované p. Milanem Enthalerem tak, aby bylo možné provést souřadnicové zakreslení projektovaného zařízení. Typ svítidel, jejich počet a rozmístění bylo určeno zástupci investora a provozovatele zařízení konkrétně vedoucím investičního oddělení ing. Ryklem a zástupcem provozovatele p. Fofem z TS Hořice. Požadavky byly vzneseny na konzultačních schůzkách přímo na místě akce. Zpracované podklady byly upraveny tak, aby bylo možné provést souřadnicové zakreslení projektovaného zařízení, souřadnicové body budou při montáži sloužit k vytyčení trasy kabelového vedení a stožárů veřejného osvětlení. Souhlasné stanovisko investora je přiloženo v dokladové části projektové dokumentace. 1.1 Projektová dokumentace řeší: - napojení veřejného osvětlení na rozvaděč veřejného osvětlení - veřejné osvětlení - uzemnění vodiče PEN - ochrana proti atmosférickému přepětí - zemní práce 1.2 Projektová dokumentace neřeší: - kabelové vedení nn 2. Napěťová soustava a ochrana před nebezpečným dotykem: 3 PEN AC 50 Hz 400 V / TN C Ochrana před nebezpečným dotykem neživých částí je dle ČSN automatickým odpojením od zdroje, zvýšená pospojením. 3. Vnější vlivy: Vnější vlivy a jejich působení na el. zařízení byly určeny dle ČSN s přihlédnutím k ČSN Venkovní prostor byl podle působení vnějších vlivů z hlediska nebezpečí úrazu elektrickým proudem charakterizován jako prostor zvlášť nebezpečný. Proto je nutné základní ochranu samočinným odpojením od zdroje doplnit o ochranu zvýšenou a to doplňující pospojovaní.

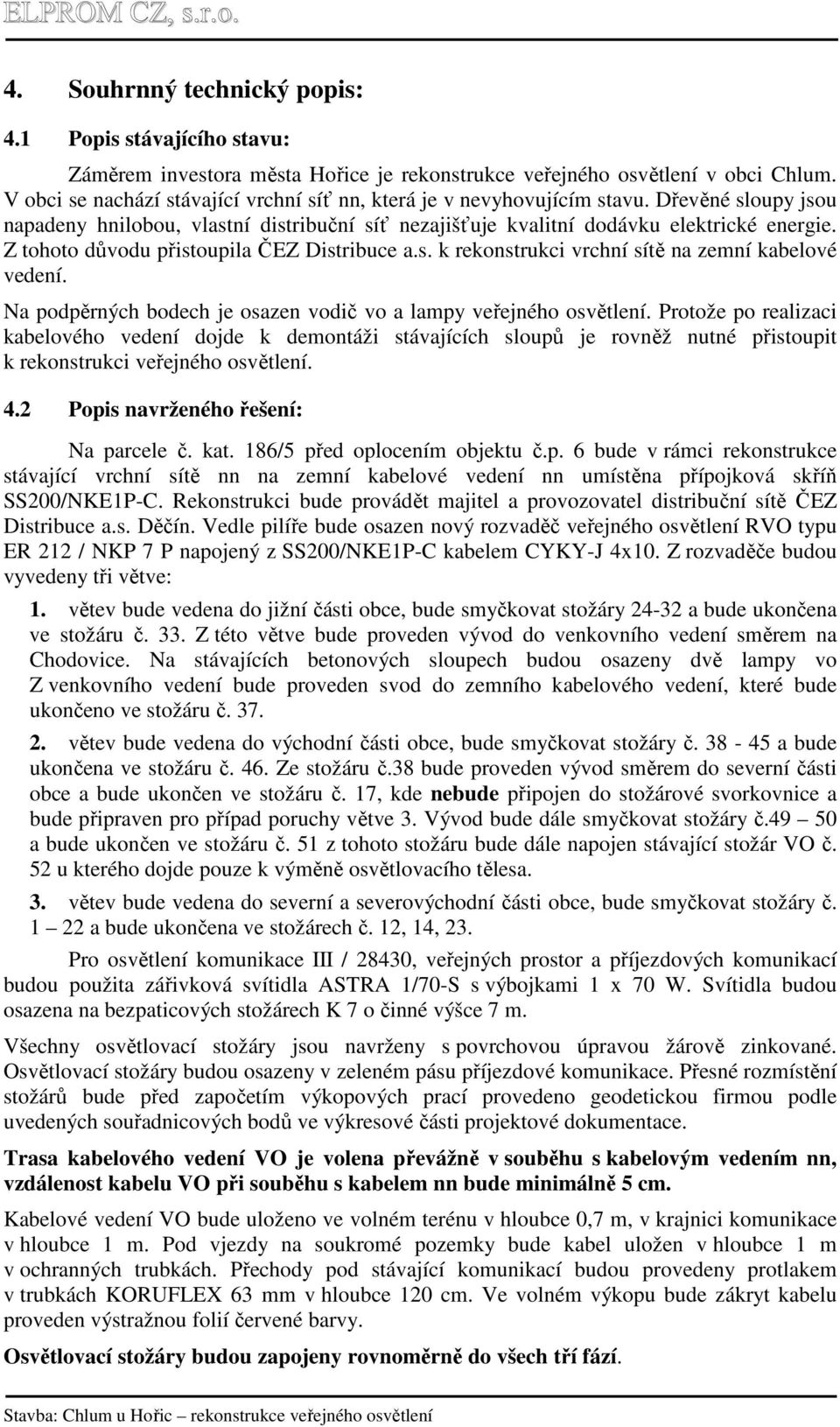

5 4. Souhrnný technický popis: 4.1 Popis stávajícího stavu: Záměrem investora města Hořice je rekonstrukce veřejného osvětlení v obci Chlum. V obci se nachází stávající vrchní síť nn, která je v nevyhovujícím stavu. Dřevěné sloupy jsou napadeny hnilobou, vlastní distribuční síť nezajišťuje kvalitní dodávku elektrické energie. Z tohoto důvodu přistoupila ČEZ Distribuce a.s. k rekonstrukci vrchní sítě na zemní kabelové vedení. Na podpěrných bodech je osazen vodič vo a lampy veřejného osvětlení. Protože po realizaci kabelového vedení dojde k demontáži stávajících sloupů je rovněž nutné přistoupit k rekonstrukci veřejného osvětlení. 4.2 Popis navrženého řešení: Na parcele č. kat. 186/5 před oplocením objektu č.p. 6 bude v rámci rekonstrukce stávající vrchní sítě nn na zemní kabelové vedení nn umístěna přípojková skříň SS200/NKE1P-C. Rekonstrukci bude provádět majitel a provozovatel distribuční sítě ČEZ Distribuce a.s. Děčín. Vedle pilíře bude osazen nový rozvaděč veřejného osvětlení RVO typu ER 212 / NKP 7 P napojený z SS200/NKE1P-C kabelem CYKY-J 4x10. Z rozvaděče budou vyvedeny tři větve: 1. větev bude vedena do jižní části obce, bude smyčkovat stožáry a bude ukončena ve stožáru č. 33. Z této větve bude proveden vývod do venkovního vedení směrem na Chodovice. Na stávajících betonových sloupech budou osazeny dvě lampy vo Z venkovního vedení bude proveden svod do zemního kabelového vedení, které bude ukončeno ve stožáru č větev bude vedena do východní části obce, bude smyčkovat stožáry č a bude ukončena ve stožáru č. 46. Ze stožáru č.38 bude proveden vývod směrem do severní části obce a bude ukončen ve stožáru č. 17, kde nebude připojen do stožárové svorkovnice a bude připraven pro případ poruchy větve 3. Vývod bude dále smyčkovat stožáry č a bude ukončen ve stožáru č. 51 z tohoto stožáru bude dále napojen stávající stožár VO č. 52 u kterého dojde pouze k výměně osvětlovacího tělesa. 3. větev bude vedena do severní a severovýchodní části obce, bude smyčkovat stožáry č a bude ukončena ve stožárech č. 12, 14, 23. Pro osvětlení komunikace III / 28430, veřejných prostor a příjezdových komunikací budou použita zářivková svítidla ASTRA 1/70-S s výbojkami 1 x 70 W. Svítidla budou osazena na bezpaticových stožárech K 7 o činné výšce 7 m. Všechny osvětlovací stožáry jsou navrženy s povrchovou úpravou žárově zinkované. Osvětlovací stožáry budou osazeny v zeleném pásu příjezdové komunikace. Přesné rozmístění stožárů bude před započetím výkopových prací provedeno geodetickou firmou podle uvedených souřadnicových bodů ve výkresové části projektové dokumentace. Trasa kabelového vedení VO je volena převážně v souběhu s kabelovým vedením nn, vzdálenost kabelu VO při souběhu s kabelem nn bude minimálně 5 cm. Kabelové vedení VO bude uloženo ve volném terénu v hloubce 0,7 m, v krajnici komunikace v hloubce 1 m. Pod vjezdy na soukromé pozemky bude kabel uložen v hloubce 1 m v ochranných trubkách. Přechody pod stávající komunikací budou provedeny protlakem v trubkách KORUFLEX 63 mm v hloubce 120 cm. Ve volném výkopu bude zákryt kabelu proveden výstražnou folií červené barvy. Osvětlovací stožáry budou zapojeny rovnoměrně do všech tří fází.

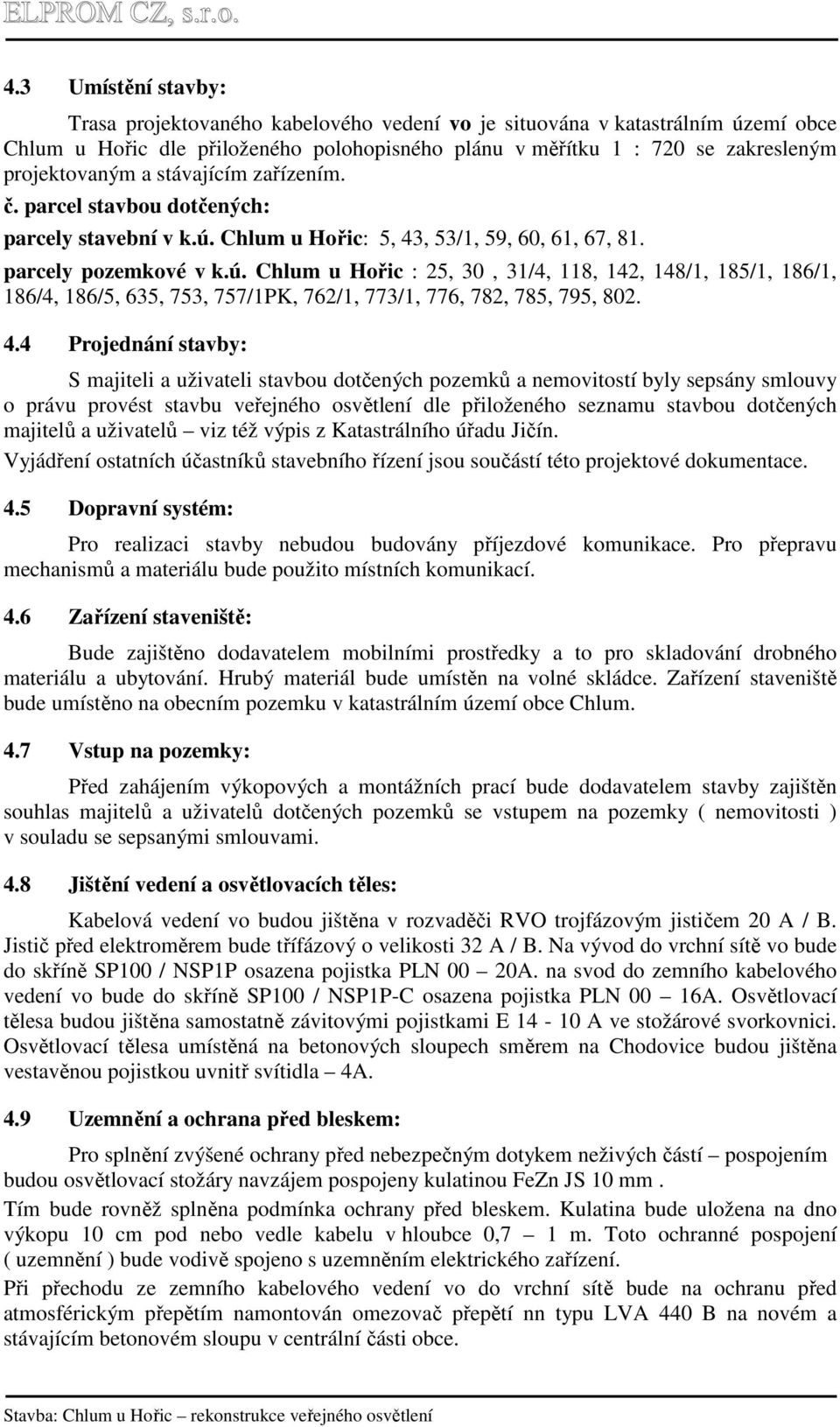

6 4.3 Umístění stavby: Trasa projektovaného kabelového vedení vo je situována v katastrálním území obce Chlum u Hořic dle přiloženého polohopisného plánu v měřítku 1 : 720 se zakresleným projektovaným a stávajícím zařízením. č. parcel stavbou dotčených: parcely stavební v k.ú. Chlum u Hořic: 5, 43, 53/1, 59, 60, 61, 67, 81. parcely pozemkové v k.ú. Chlum u Hořic : 25, 30, 31/4, 118, 142, 148/1, 185/1, 186/1, 186/4, 186/5, 635, 753, 757/1PK, 762/1, 773/1, 776, 782, 785, 795, Projednání stavby: S majiteli a uživateli stavbou dotčených pozemků a nemovitostí byly sepsány smlouvy o právu provést stavbu veřejného osvětlení dle přiloženého seznamu stavbou dotčených majitelů a uživatelů viz též výpis z Katastrálního úřadu Jičín. Vyjádření ostatních účastníků stavebního řízení jsou součástí této projektové dokumentace. 4.5 Dopravní systém: Pro realizaci stavby nebudou budovány příjezdové komunikace. Pro přepravu mechanismů a materiálu bude použito místních komunikací. 4.6 Zařízení staveniště: Bude zajištěno dodavatelem mobilními prostředky a to pro skladování drobného materiálu a ubytování. Hrubý materiál bude umístěn na volné skládce. Zařízení staveniště bude umístěno na obecním pozemku v katastrálním území obce Chlum. 4.7 Vstup na pozemky: Před zahájením výkopových a montážních prací bude dodavatelem stavby zajištěn souhlas majitelů a uživatelů dotčených pozemků se vstupem na pozemky ( nemovitosti ) v souladu se sepsanými smlouvami. 4.8 Jištění vedení a osvětlovacích těles: Kabelová vedení vo budou jištěna v rozvaděči RVO trojfázovým jističem 20 A / B. Jistič před elektroměrem bude třífázový o velikosti 32 A / B. Na vývod do vrchní sítě vo bude do skříně SP100 / NSP1P osazena pojistka PLN 00 20A. na svod do zemního kabelového vedení vo bude do skříně SP100 / NSP1P-C osazena pojistka PLN 00 16A. Osvětlovací tělesa budou jištěna samostatně závitovými pojistkami E A ve stožárové svorkovnici. Osvětlovací tělesa umístěná na betonových sloupech směrem na Chodovice budou jištěna vestavěnou pojistkou uvnitř svítidla 4A. 4.9 Uzemnění a ochrana před bleskem: Pro splnění zvýšené ochrany před nebezpečným dotykem neživých částí pospojením budou osvětlovací stožáry navzájem pospojeny kulatinou FeZn JS 10 mm. Tím bude rovněž splněna podmínka ochrany před bleskem. Kulatina bude uložena na dno výkopu 10 cm pod nebo vedle kabelu v hloubce 0,7 1 m. Toto ochranné pospojení ( uzemnění ) bude vodivě spojeno s uzemněním elektrického zařízení. Při přechodu ze zemního kabelového vedení vo do vrchní sítě bude na ochranu před atmosférickým přepětím namontován omezovač přepětí nn typu LVA 440 B na novém a stávajícím betonovém sloupu v centrální části obce.

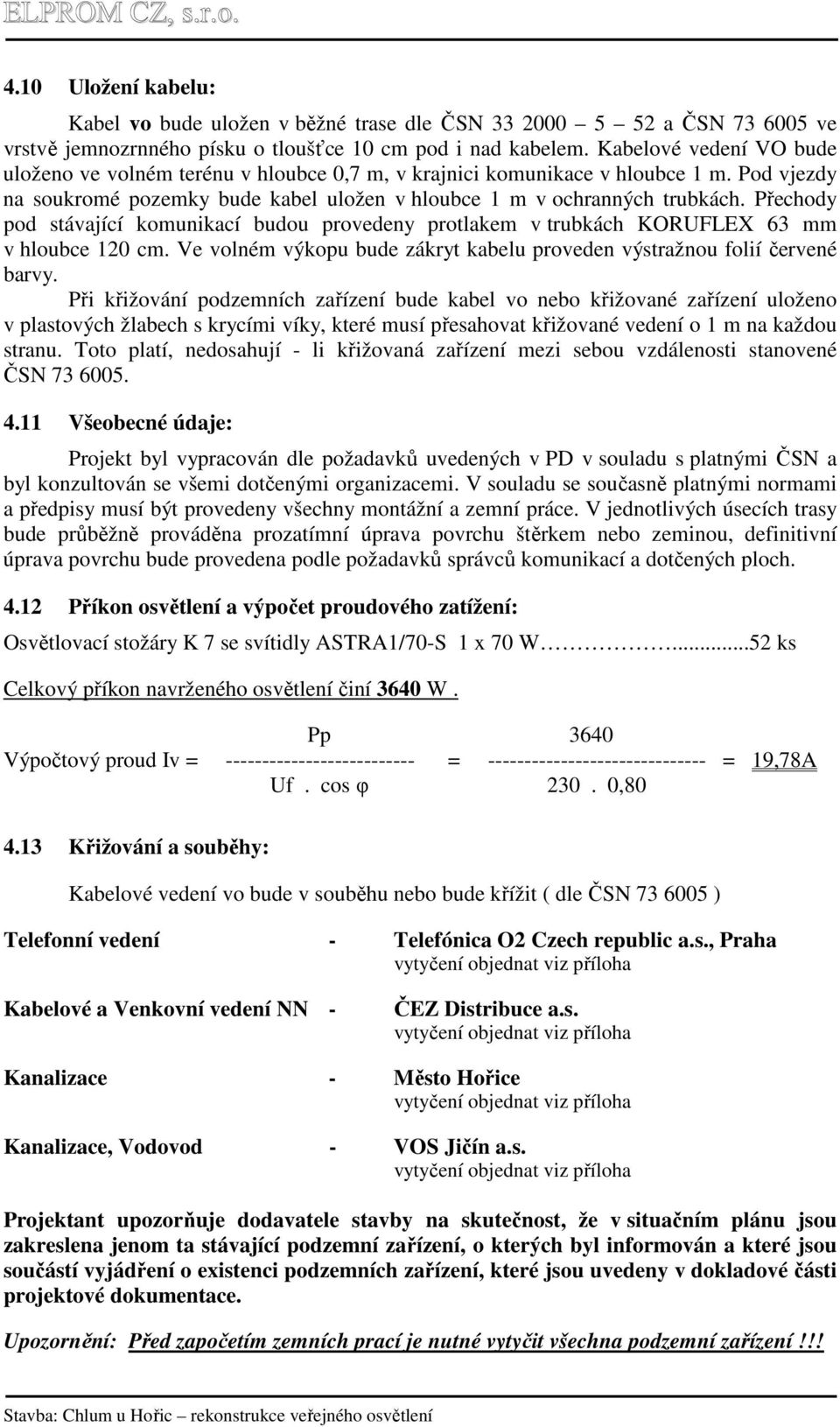

7 4.10 Uložení kabelu: Kabel vo bude uložen v běžné trase dle ČSN a ČSN ve vrstvě jemnozrnného písku o tloušťce 10 cm pod i nad kabelem. Kabelové vedení VO bude uloženo ve volném terénu v hloubce 0,7 m, v krajnici komunikace v hloubce 1 m. Pod vjezdy na soukromé pozemky bude kabel uložen v hloubce 1 m v ochranných trubkách. Přechody pod stávající komunikací budou provedeny protlakem v trubkách KORUFLEX 63 mm v hloubce 120 cm. Ve volném výkopu bude zákryt kabelu proveden výstražnou folií červené barvy. Při křižování podzemních zařízení bude kabel vo nebo křižované zařízení uloženo v plastových žlabech s krycími víky, které musí přesahovat křižované vedení o 1 m na každou stranu. Toto platí, nedosahují - li křižovaná zařízení mezi sebou vzdálenosti stanovené ČSN Všeobecné údaje: Projekt byl vypracován dle požadavků uvedených v PD v souladu s platnými ČSN a byl konzultován se všemi dotčenými organizacemi. V souladu se současně platnými normami a předpisy musí být provedeny všechny montážní a zemní práce. V jednotlivých úsecích trasy bude průběžně prováděna prozatímní úprava povrchu štěrkem nebo zeminou, definitivní úprava povrchu bude provedena podle požadavků správců komunikací a dotčených ploch Příkon osvětlení a výpočet proudového zatížení: Osvětlovací stožáry K 7 se svítidly ASTRA1/70-S 1 x 70 W...52 ks Celkový příkon navrženého osvětlení činí 3640 W. Pp 3640 Výpočtový proud Iv = = = 19,78A Uf. cos φ , Křižování a souběhy: Kabelové vedení vo bude v souběhu nebo bude křížit ( dle ČSN ) Telefonní vedení - Telefónica O2 Czech republic a.s., Praha vytyčení objednat viz příloha Kabelové a Venkovní vedení NN - ČEZ Distribuce a.s. vytyčení objednat viz příloha Kanalizace - Město Hořice vytyčení objednat viz příloha Kanalizace, Vodovod - VOS Jičín a.s. vytyčení objednat viz příloha Projektant upozorňuje dodavatele stavby na skutečnost, že v situačním plánu jsou zakreslena jenom ta stávající podzemní zařízení, o kterých byl informován a které jsou součástí vyjádření o existenci podzemních zařízení, které jsou uvedeny v dokladové části projektové dokumentace. Upozornění: Před započetím zemních prací je nutné vytyčit všechna podzemní zařízení!!!

8 4.14 Kabely: Bude použit celoplastový kabel 1 kv ( dle ČSN ) typu : 1 - CYKY-J 4 x 10 mm 2 celková montážní délka m 2- CYKY J 3x1,5 mm 2 celková montážní délka - 346m 3- AES 2 x 16 mm 2 celková montážní délka - 86m Celková délka trasy projektovaného vedení vo 1676 m 4.15 Ochrana před přepětím: Pro splnění ochrany před nebezpečným dotykem neživých částí pospojením budou osvětlovací stožáry navzájem propojeny kulatinou FeZn JS 10 mm. Tím bude rovněž splněna podmínka ochrany před bleskem. Kulatina bude uložena na dno výkopu 10 cm pod kabel v hloubce 0,7 1 m. Při přechodu ze zemního kabelového vedení vo do stávající vrchní sítě bude na ochranu před atmosférickým přepětím namontován omezovač přepětí nn typu LVA 440 B na novém betonovém sloupu v centrální části obce Spojky: Pro realizaci akce nebudou kabelové spojky použity Koncovky: V osvětlovacích stožárech nebudou použity kabelové koncovky, zapojení žil jednotlivých kabelů vznikne přímým zapojením do stožárové svorkovnice Kabelové skříně a pilíře: V rámci realizace veřejného osvětlení bude použito dvou přípojkových skříňí SP100/NSP1P na betonový sloup a nový rozvaděč veřejného osvětlení typu RVO S1/ NKP7 P od firmy DCK Holoubkov a.s Elektromontážní práce: Provede firma s oprávněním dle vyhl. č. 20 / 79 Sb. S dodatkem č. 553 / 91 o práci na vyhrazených el. zařízeních Bezpečnost a hygiena práce: Při obsluze a práci na zařízení je nutné dodržovat provozní a pracovní předpisy provozovatele a jednotlivé ČSN, zejména ČSN EN Veškeré zásahy do el. zařízení mohou provádět pouze osoby znalé s vyšší kvalifikací, kteří mají platné osvědčení dle vyhl. č. 50 / 78 Sb Likvidace odpadů: Montážní firma zajistí ekologickou likvidaci všech odpadů, které v rámci stavební činnosti vzniknou ( zbytky izolačních materiálů, prázdné obaly od barev zbylá zemina, znečištěné čistící tkaniny apod. ) a to v souladu se zákonem č. 185 / 2001 Sb. Dále prováděcí firma zajistí, aby při realizaci nedocházelo k ohrožování, nadměrnému nebo zbytečnému obtěžování okolí stavby, ke znečišťování ovzduší apod Upozornění pro dodavatele stavby:

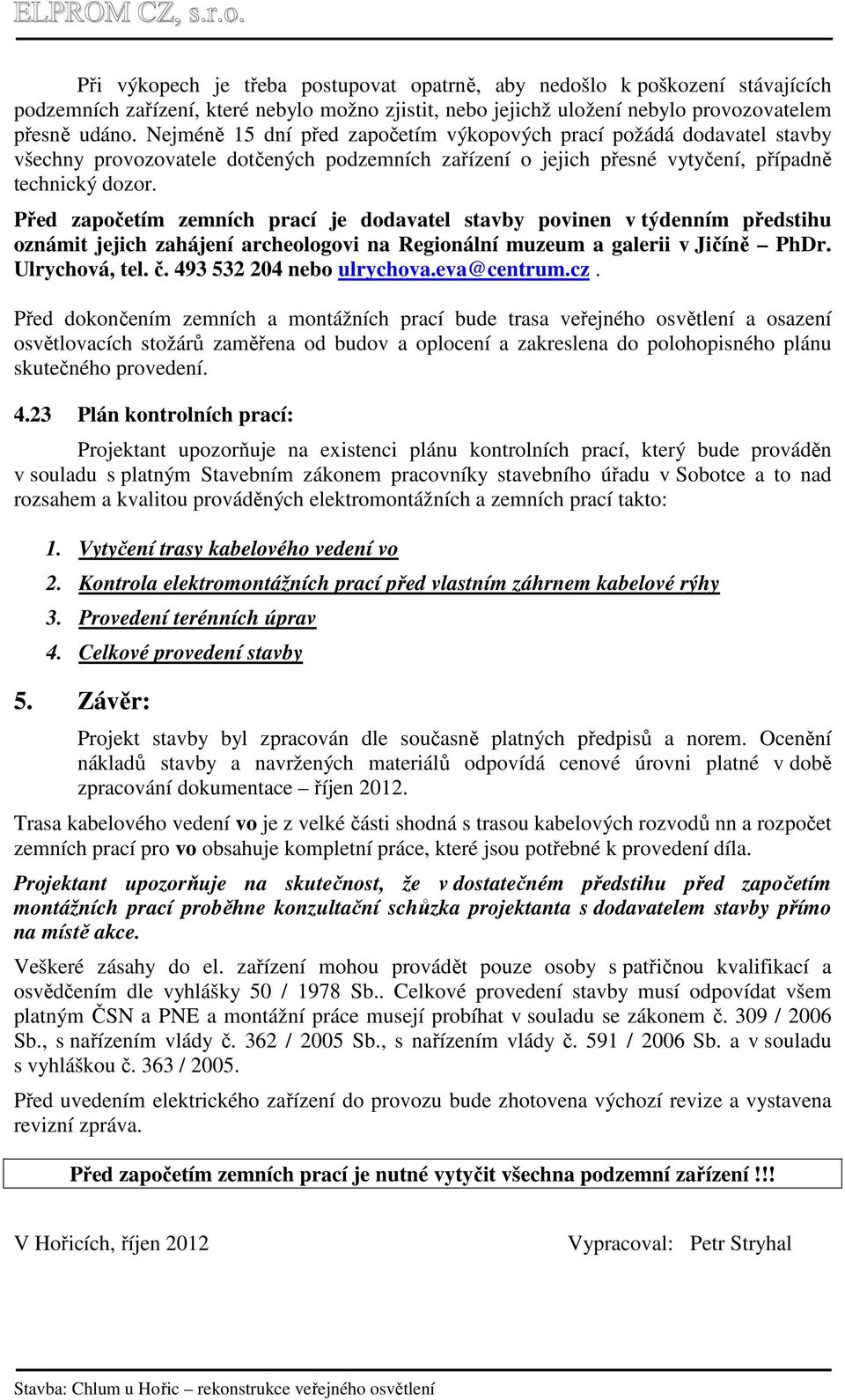

9 Při výkopech je třeba postupovat opatrně, aby nedošlo k poškození stávajících podzemních zařízení, které nebylo možno zjistit, nebo jejichž uložení nebylo provozovatelem přesně udáno. Nejméně 15 dní před započetím výkopových prací požádá dodavatel stavby všechny provozovatele dotčených podzemních zařízení o jejich přesné vytyčení, případně technický dozor. Před započetím zemních prací je dodavatel stavby povinen v týdenním předstihu oznámit jejich zahájení archeologovi na Regionální muzeum a galerii v Jičíně PhDr. Ulrychová, tel. č nebo ulrychova.eva@centrum.cz. Před dokončením zemních a montážních prací bude trasa veřejného osvětlení a osazení osvětlovacích stožárů zaměřena od budov a oplocení a zakreslena do polohopisného plánu skutečného provedení Plán kontrolních prací: Projektant upozorňuje na existenci plánu kontrolních prací, který bude prováděn v souladu s platným Stavebním zákonem pracovníky stavebního úřadu v Sobotce a to nad rozsahem a kvalitou prováděných elektromontážních a zemních prací takto: 1. Vytyčení trasy kabelového vedení vo 2. Kontrola elektromontážních prací před vlastním záhrnem kabelové rýhy 3. Provedení terénních úprav 4. Celkové provedení stavby 5. Závěr: Projekt stavby byl zpracován dle současně platných předpisů a norem. Ocenění nákladů stavby a navržených materiálů odpovídá cenové úrovni platné v době zpracování dokumentace říjen Trasa kabelového vedení vo je z velké části shodná s trasou kabelových rozvodů nn a rozpočet zemních prací pro vo obsahuje kompletní práce, které jsou potřebné k provedení díla. Projektant upozorňuje na skutečnost, že v dostatečném předstihu před započetím montážních prací proběhne konzultační schůzka projektanta s dodavatelem stavby přímo na místě akce. Veškeré zásahy do el. zařízení mohou provádět pouze osoby s patřičnou kvalifikací a osvědčením dle vyhlášky 50 / 1978 Sb.. Celkové provedení stavby musí odpovídat všem platným ČSN a PNE a montážní práce musejí probíhat v souladu se zákonem č. 309 / 2006 Sb., s nařízením vlády č. 362 / 2005 Sb., s nařízením vlády č. 591 / 2006 Sb. a v souladu s vyhláškou č. 363 / Před uvedením elektrického zařízení do provozu bude zhotovena výchozí revize a vystavena revizní zpráva. Před započetím zemních prací je nutné vytyčit všechna podzemní zařízení!!! V Hořicích, říjen 2012 Vypracoval: Petr Stryhal

10 b) Rozpočet:

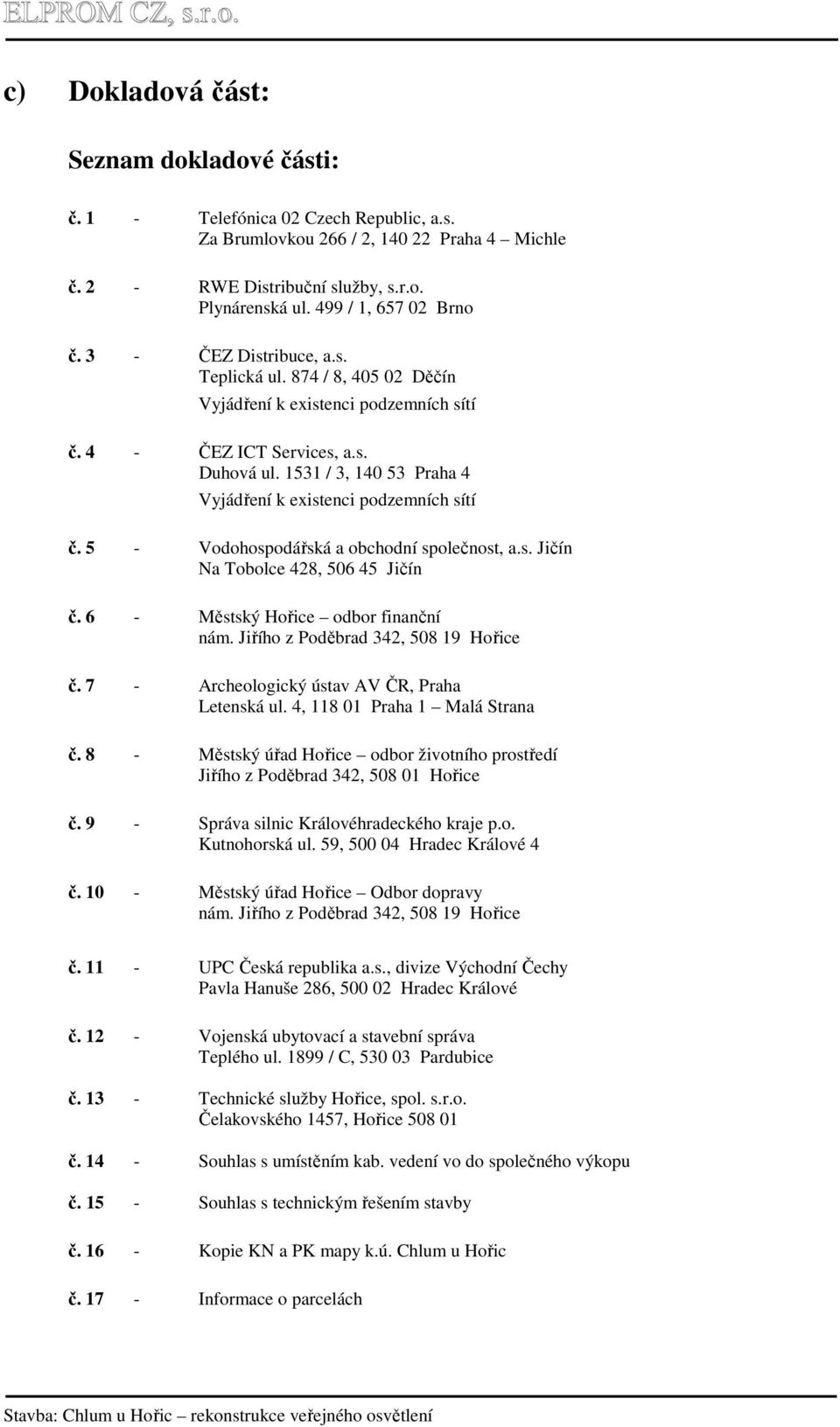

11 c) Dokladová část: Seznam dokladové části: č. 1 - Telefónica 02 Czech Republic, a.s. Za Brumlovkou 266 / 2, Praha 4 Michle č. 2 - RWE Distribuční služby, s.r.o. Plynárenská ul. 499 / 1, Brno č. 3 - ČEZ Distribuce, a.s. Teplická ul. 874 / 8, Děčín Vyjádření k existenci podzemních sítí č. 4 - ČEZ ICT Services, a.s. Duhová ul / 3, Praha 4 Vyjádření k existenci podzemních sítí č. 5 - Vodohospodářská a obchodní společnost, a.s. Jičín Na Tobolce 428, Jičín č. 6 - Městský Hořice odbor finanční nám. Jiřího z Poděbrad 342, Hořice č. 7 - Archeologický ústav AV ČR, Praha Letenská ul. 4, Praha 1 Malá Strana č. 8 - Městský úřad Hořice odbor životního prostředí Jiřího z Poděbrad 342, Hořice č. 9 - Správa silnic Královéhradeckého kraje p.o. Kutnohorská ul. 59, Hradec Králové 4 č Městský úřad Hořice Odbor dopravy nám. Jiřího z Poděbrad 342, Hořice č UPC Česká republika a.s., divize Východní Čechy Pavla Hanuše 286, Hradec Králové č Vojenská ubytovací a stavební správa Teplého ul / C, Pardubice č Technické služby Hořice, spol. s.r.o. Čelakovského 1457, Hořice č Souhlas s umístěním kab. vedení vo do společného výkopu č Souhlas s technickým řešením stavby č Kopie KN a PK mapy k.ú. Chlum u Hořic č Informace o parcelách

12 d) Smlouvy s majiteli:

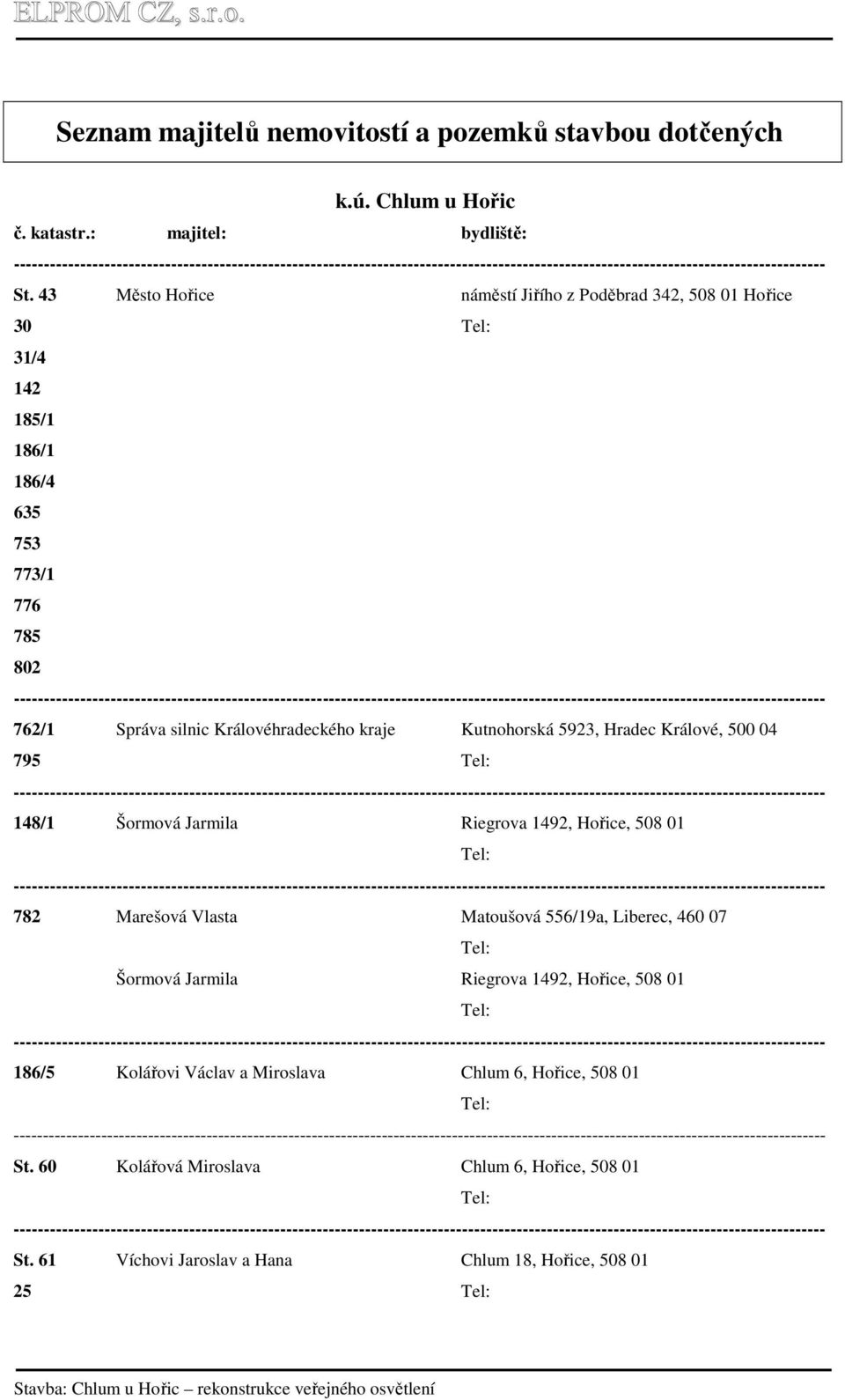

13 Seznam majitelů nemovitostí a pozemků stavbou dotčených k.ú. Chlum u Hořic č. katastr.: majitel: bydliště: St. 43 Město Hořice náměstí Jiřího z Poděbrad 342, Hořice 30 31/ /1 186/1 186/ / /1 Správa silnic Královéhradeckého kraje Kutnohorská 5923, Hradec Králové, /1 Šormová Jarmila Riegrova 1492, Hořice, Marešová Vlasta Matoušová 556/19a, Liberec, Šormová Jarmila Riegrova 1492, Hořice, /5 Kolářovi Václav a Miroslava Chlum 6, Hořice, St. 60 Kolářová Miroslava Chlum 6, Hořice, St. 61 Víchovi Jaroslav a Hana Chlum 18, Hořice,

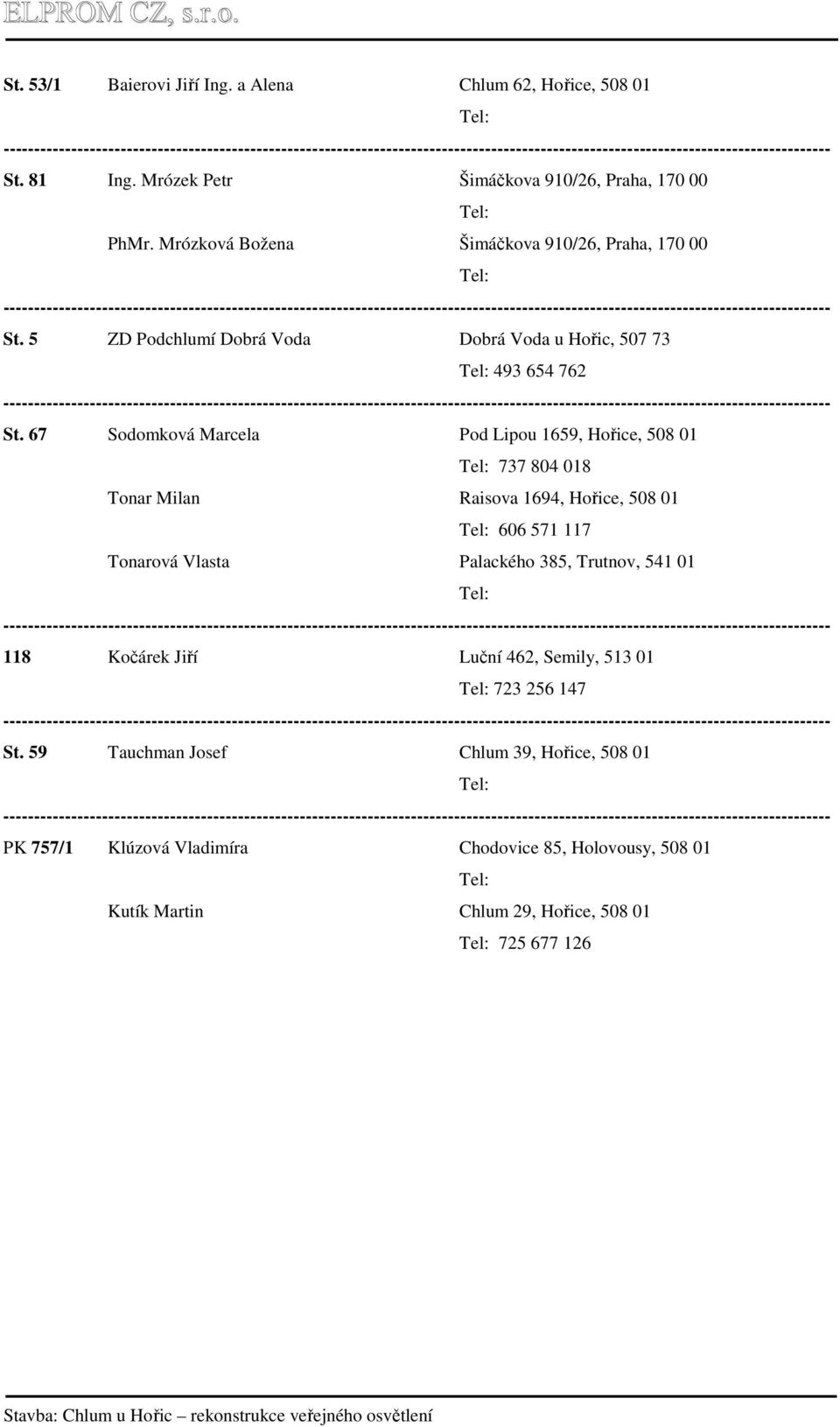

14 St. 53/1 Baierovi Jiří Ing. a Alena Chlum 62, Hořice, St. 81 Ing. Mrózek Petr Šimáčkova 910/26, Praha, PhMr. Mrózková Božena Šimáčkova 910/26, Praha, St. 5 ZD Podchlumí Dobrá Voda Dobrá Voda u Hořic, St. 67 Sodomková Marcela Pod Lipou 1659, Hořice, Tonar Milan Raisova 1694, Hořice, Tonarová Vlasta Palackého 385, Trutnov, Kočárek Jiří Luční 462, Semily, St. 59 Tauchman Josef Chlum 39, Hořice, PK 757/1 Klúzová Vladimíra Chodovice 85, Holovousy, Kutík Martin Chlum 29, Hořice,
