Souřadnicové systémy na území ČR. Státní mapové dílo ČR

Transkript

1 Souřadnicové systémy na území ČR Státní mapové dílo ČR 1

2 Závazné referenční systémy dle 430/2006 Sb. Nařízení vlády o stanovení geodetických referenčních systémů a státních mapových děl závazných na území státu a zásadách jejich používání. a) Světový geodetický referenční systém 1984 (WGS84), b) Evropský terestrický referenční systém (ETRS), c) Souřadnicový systém Jednotné trigonometrické sítě katastrální (S-JTSK), d) Katastrální souřadnicový systém gusterbergský, svaoštěpánský (S-SK), e) Výškový systém baltský - po vyrovnání (Bpv), f) Tíhový systém 1995 (S-Gr95), g) Souřadnicový systém 1942 (S-42/83). 2

3 Zobrazovací systémy na území ČR Cassini-Soldnerovo zobrazení Křovákovo zobrazení Gauss Krügerovo zobrazení Zobrazení UTM (Universal Transverse Mercator) 3

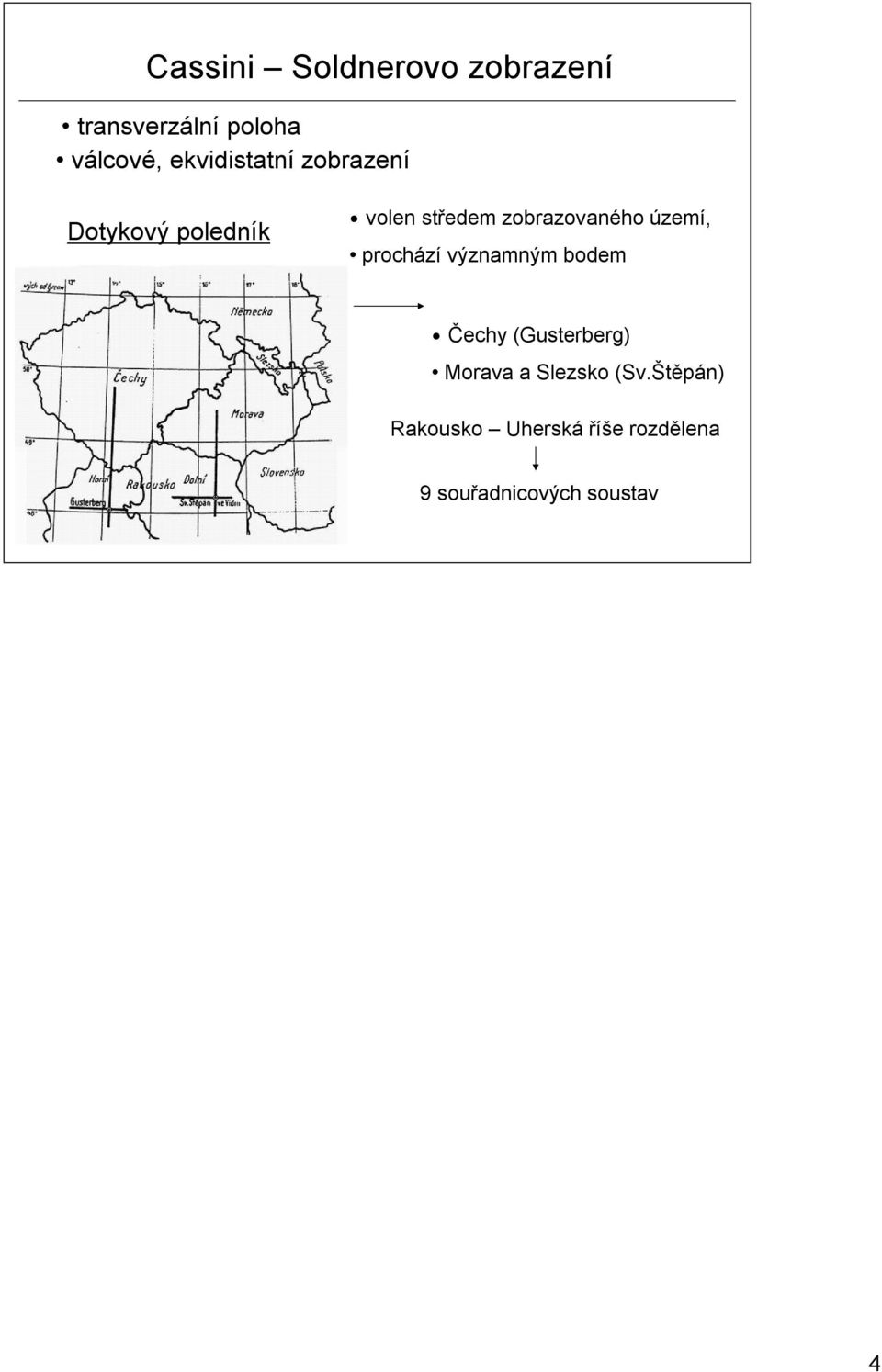

4 Cassini Soldnerovo zobrazení transverzální poloha válcové, ekvidistatní zobrazení Dotykový poledník volen středem zobrazovaného území, prochází významným bodem Čechy (Gusterberg) Morava a Slezsko (Sv.Štěpán) Rakousko Uherská říše rozdělena 9 souřadnicových soustav 4

5 5

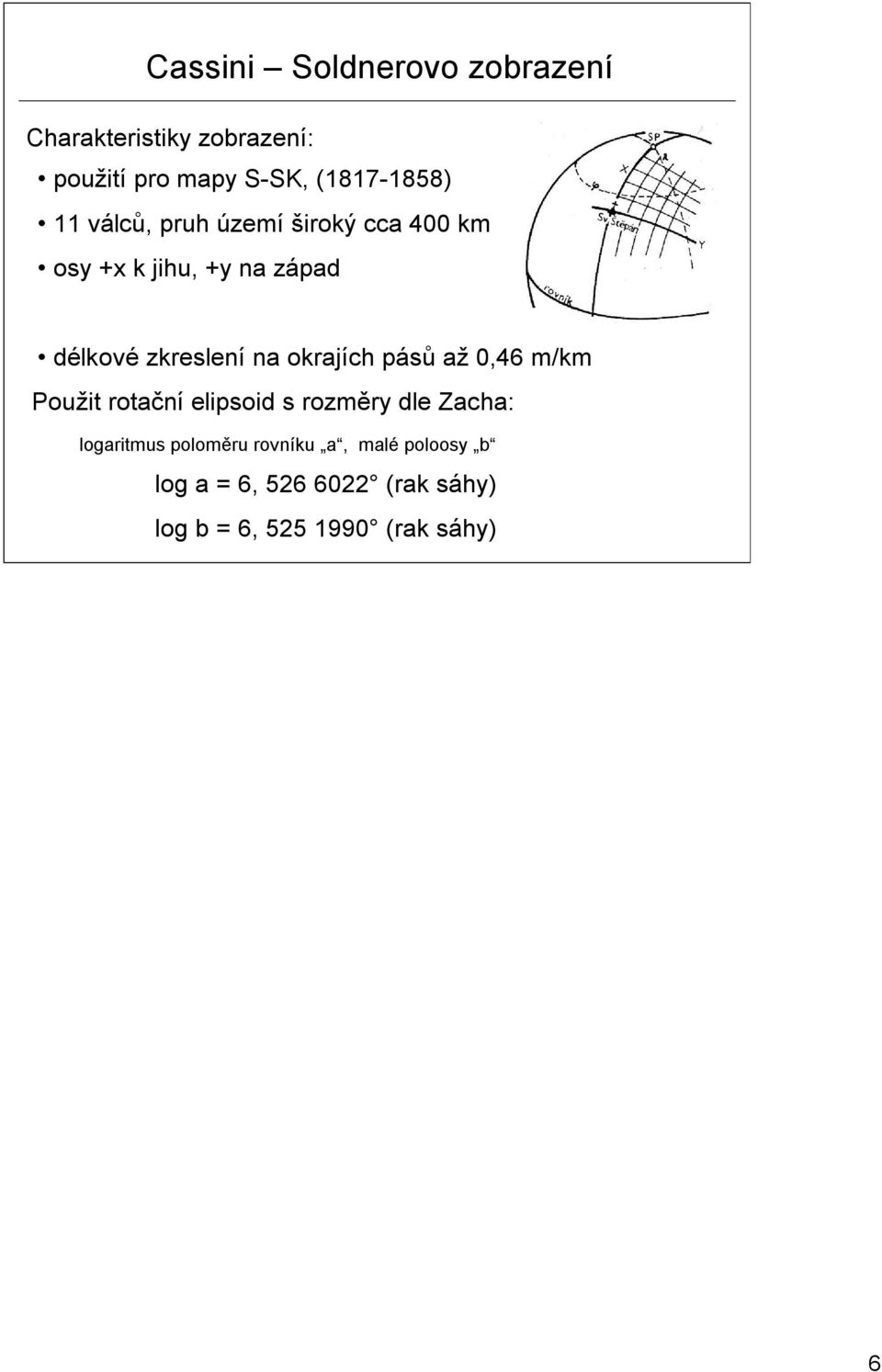

6 Cassini Soldnerovo zobrazení Charakteristiky zobrazení: použití pro mapy S-SK, ( ) 11 válců, pruh území široký cca 400 km osy +x k jihu, +y na západ délkové zkreslení na okrajích pásů až 0,46 m/km Použit rotační elipsoid s rozměry dle Zacha: logaritmus poloměru rovníku a, malé poloosy b log a = 6, (rak sáhy) log b = 6, (rak sáhy) i

7 Křovákovo zobrazení Schema Křovákova zobrazení kuželové konformní zobrazení v obecné poloze autorem Ing. Josef Křovák (1927) 7

8 Křovákovo zobrazení Charakteristika zobrazení: základní kartografická rovnoběžka volena kolmo na zeměpisný poledník λ=42 30 vých. od Ferra (24 50 v.d.od Greenwich) není zkreslena Převod bodů z Besselova elipsoidu konformně na Gaussovu kouli R (6381 km) konformně na kužel v obecné poloze (+024m/km) max. 8

9 Křovákovo zobrazení Pravoúhlá soustava souřadnic osa +X je obrazem základního poledníku kladná k Jihu, osa +Y směřuje na západ, vrchol kužele nad Petrohradem S-JTSK celá republika leží v 1. kvadrantu, obě souřadnice kladné Y<X Rozdíl zeměpisné šířky hvězdárny na ostrově Ferro a hvězdárny Greenwiche (nulté poledníky zeměpisných souřadnic) byl stanoven a je používán

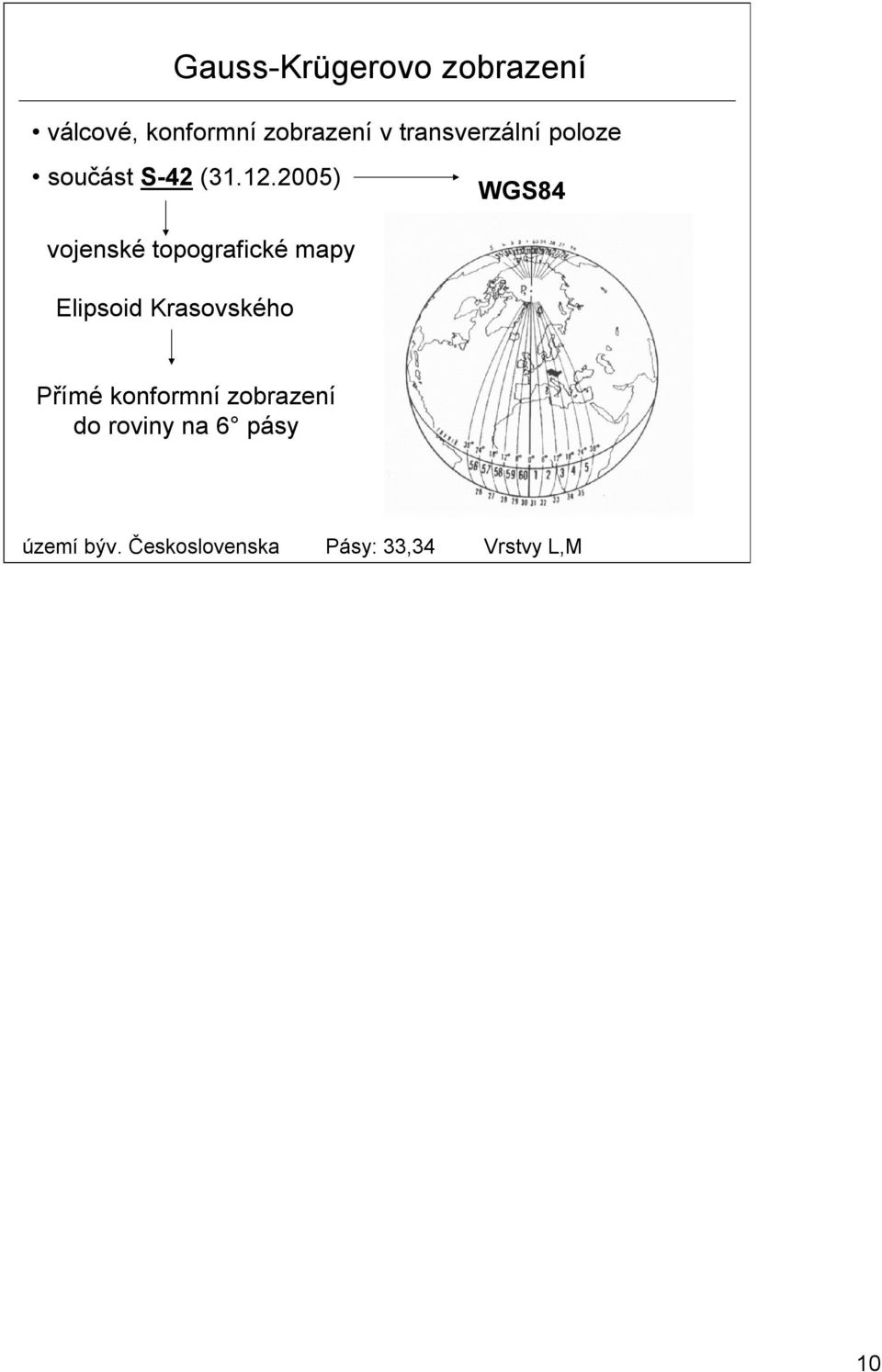

10 Gauss-Krügerovo zobrazení válcové, konformní zobrazení v transverzální poloze součást S-42 ( ) WGS84 vojenské topografické mapy Elipsoid Krasovského Přímé konformní zobrazení do roviny na 6 pásy území býv. Československa Pásy: 33,34 Vrstvy L,M 10

11 Gauss-Krügerovo zobrazení osový poledník pásu a rovník přímky na sebe kolmé, nezkreslené Samostatná soustava souřadnic (SS) pro každý pás počátek SS v průsečíku osového poledníku s rovníkem S-42 (max.zkreslení 1,00057) Osa +x kladná k severu Prochází osovým poledníkem Osa +y kladná k východu Ztotožněna s rovníkem 11

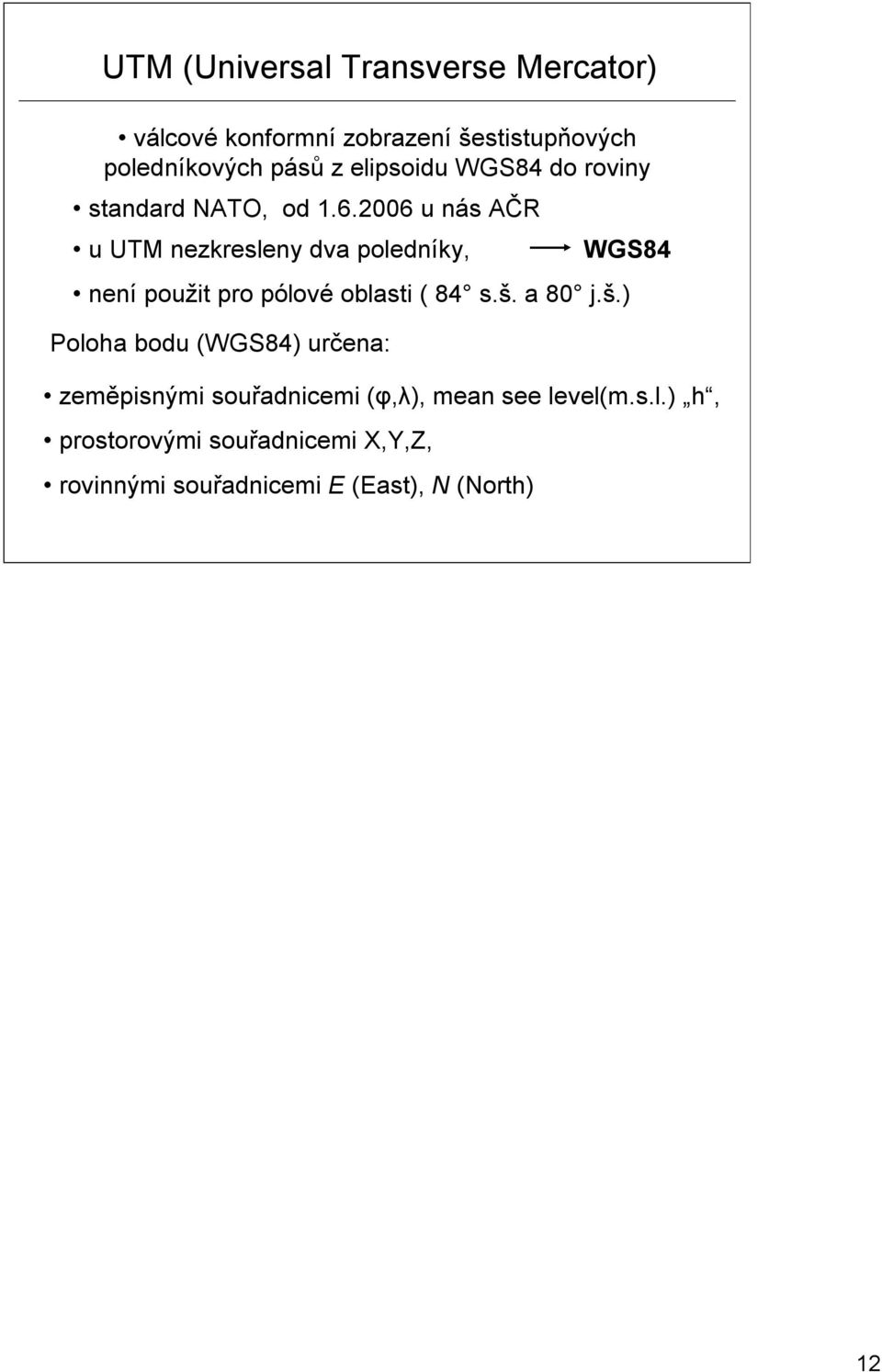

12 UTM (Universal Transverse Mercator) válcové konformní zobrazení šestistupňových poledníkových pásů z elipsoidu WGS84 do roviny standard NATO, od u nás AČR u UTM nezkresleny dva poledníky, není použit pro pólové oblasti ( 84 s.š. a 80 j.š.) Poloha bodu (WGS84) určena: WGS84 zeměpisnými souřadnicemi (φ,λ), mean see level(m.s.l.) h, prostorovými souřadnicemi X,Y,Z, rovinnými souřadnicemi E (East), N (North) 12

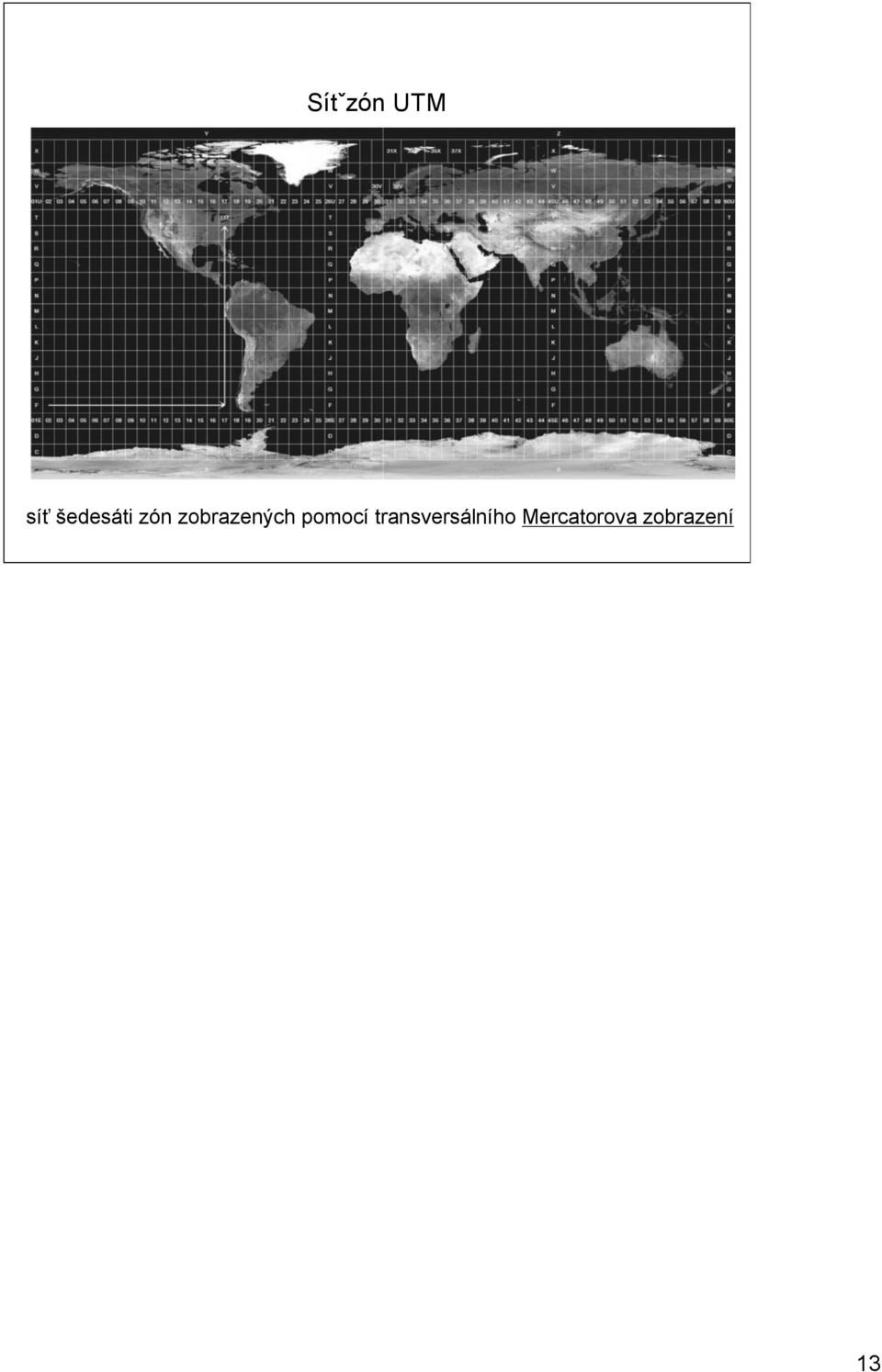

13 Sítˇzón UTM síť šedesáti zón zobrazených pomocí transversálního Mercatorova zobrazení 13

14 Referenční systémy - shrnutí WGS84 referenční elipsoid WGS84 zobrazení UTM (6 pásy) S-SK Zachův elipsoid ekvidistantní válcové zobrazení v příčné poloze ETRS89 Besselův elipsoid elipsoid GRS80 S-JTSK Křovákovo konformní kuželové zobrazení v obecné poloze S-42 Krasovského elipsoid konformní válcové zobrazení v příčné poloze Cassini - Soldner Gauss Krüger 14

15 Státní mapové dílo ČR pro civilní účely spravuje ČÚZK ( popis kompletního sortimentu map distribuce map velkých měřítek KÚ (katastrální úřady) ZÚ (Zeměměřický úřad) mapové podklady Analogová forma Digitální forma 15

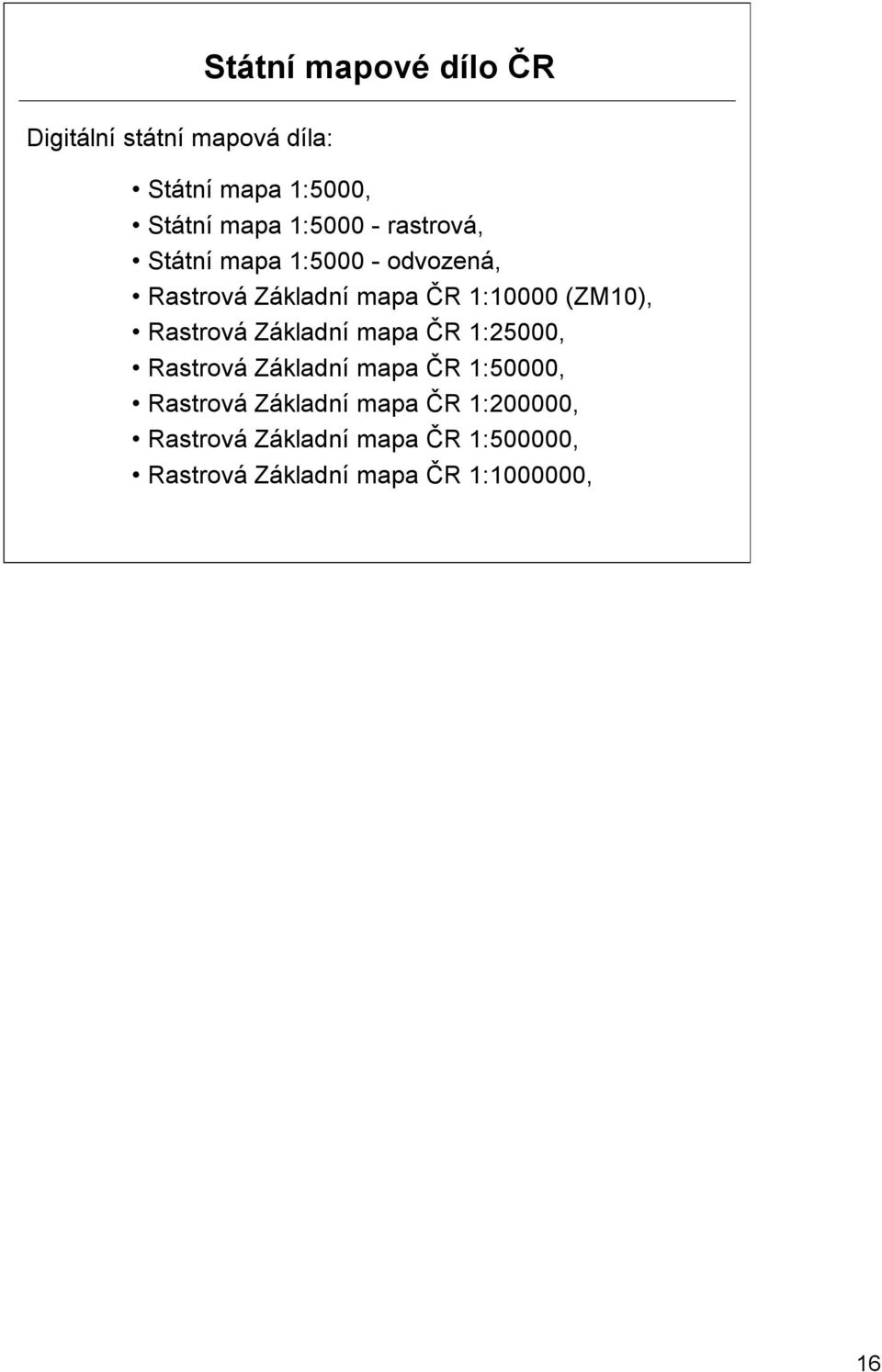

16 Státní mapové dílo ČR Digitální státní mapová díla: Státní mapa 1:5000, Státní mapa 1: rastrová, Státní mapa 1: odvozená, Rastrová Základní mapa ČR 1:10000 (ZM10), Rastrová Základní mapa ČR 1:25000, Rastrová Základní mapa ČR 1:50000, Rastrová Základní mapa ČR 1:200000, Rastrová Základní mapa ČR 1:500000, Rastrová Základní mapa ČR 1: , 16

17 Státní mapové dílo ČR ZABAGED Základní báze geodetických dat digitální topografický model území ČR, odvozený z mapového obrazu ZM 10 (S-JTSK), Bpv. Charakter GIS (geografický informační systém) Spojuje prostorovou složku vektorové grafiky s topografickými relacemi objektů a složku atributovou obsahující popisy a další informace o objektech. provozován v graf. prostředí MicroStation a GIS prostředí MGE, využívající databázi ORACLE 17

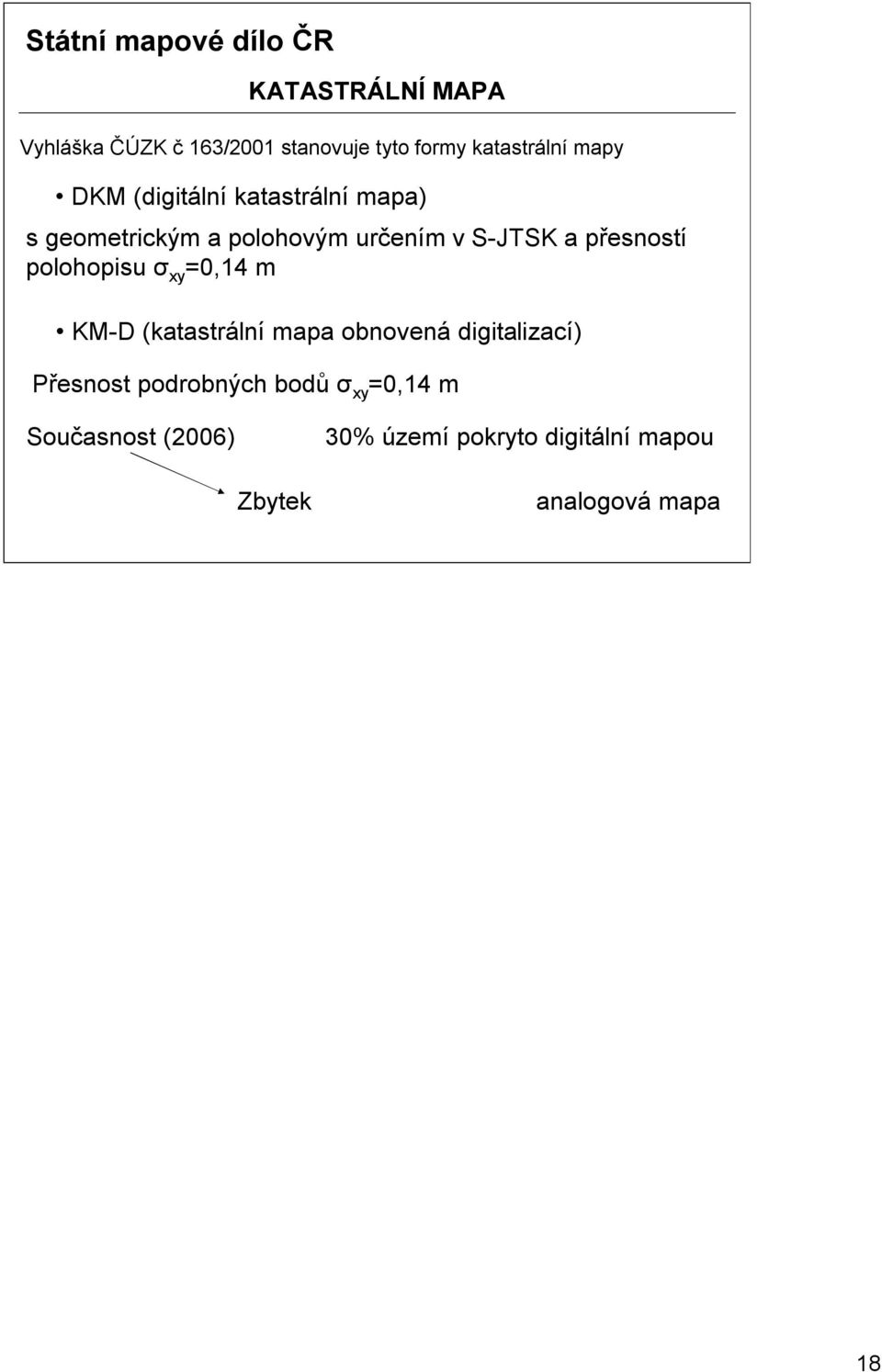

18 Státní mapové dílo ČR KATASTRÁLNÍ MAPA Vyhláška ČÚZK č 163/2001 stanovuje tyto formy katastrální mapy DKM (digitální katastrální mapa) s geometrickým a polohovým určením v S-JTSK a přesností polohopisu σ xy =0,14 m KM-D (katastrální mapa obnovená digitalizací) Přesnost podrobných bodů σ xy =0,14 m Současnost (2006) 30% území pokryto digitální mapou Zbytek analogová mapa 18

19 Státní mapové dílo ČR KM (1:2880, 1:2000, 1:1000) KATASTRÁLNÍ MAPA DKM 19

20 Státní mapové dílo ČR Ostatní mapy velkých měřítek SMO 5 státní mapa odvozená 1:

21 Státní mapové dílo ČR Ostatní mapy velkých měřítek SM5 Státní mapa 1:5000 zpracována od roku 2001, spolu s Státní mapou 1:5000- rastrovou nahrazuje SMO 5, tvořena 3 složkami: 1) Katastrální podkladem DKM, KM-D, 2) Výškopisná - ZABAGED, 3) Topografická digitální ortofoto. S-JTSK, Bpv. 21

22 Státní mapové dílo ČR Základní mapy středních měřítek ZM 10 (základní mapa ČR v měřítku 1:10000) 22

23 Státní mapové dílo ČR Základní mapy středních měřítek ZM25 (základní mapa ČR v měřítku 1:25000) ZM50 (základní mapa ČR v měřítku 1:50000) 23

24 ZM500 ZM100 24

25 Státní mapové dílo ČR Mapy územních celků Mapa okresů ČR (1:10000) Mapa krajů ČR ( 1:200000) Česká republika (1:500000) Fyzickogeografická mapa (1:500000) Česká republika (1: ) Mapy správního rozdělení Mapy kladů mapových listů státních mapových děl Tématická státní mapová díla Přehled trigonometrických a zhušťovacích bodů (1:50000), Přehled výškové (nivelační sítě) 1:50000, Mapa základních sídelních jednotek (1:50000), Silniční mapa ČR (1:50000). 25

26 Státní mapové dílo ČR Účelové mapy ve výstavbě TMM (Technická mapa města) měřítko 1:500, 1:1000, zobrazení podzemních a nadzemních inž. sítí ZMZ (Základní mapa závodu) měřítko 1:200, 1:1000, zobrazení sítí, staveb, kontrolních a reg zařízení JŽM (Jednotná železniční mapa) měřítko 1:500, 1:1000, zobrazení traťových a staničních staveb, vybavení a zařízení v obvodu drážního tělesa, které nejsou v jiných mapových dílech zobrazeny 26
