Sada 2 Geodezie II. 18. Státní mapy

Transkript

1 S třední škola stavební Jihlava Sada 2 Geodezie II 18. Státní mapy Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Petr Procházka 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

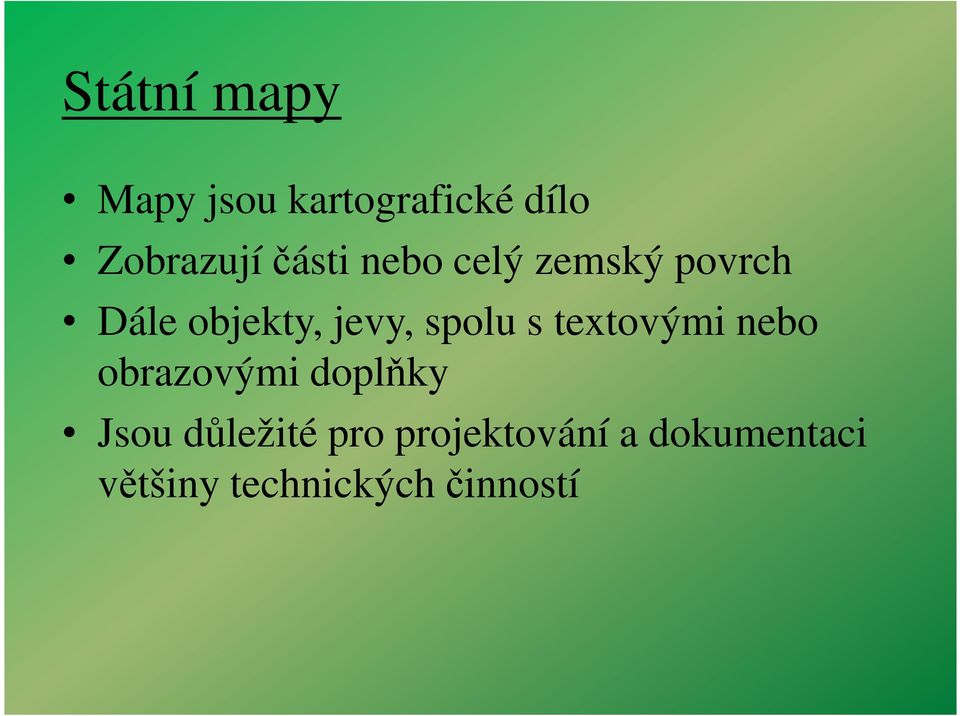

2 Mapy jsou kartografické dílo Zobrazují části nebo celý zemský povrch Dále objekty, jevy, spolu s textovými nebo obrazovými doplňky Jsou důležité pro projektování a dokumentaci většiny technických činností

3 Z technického hlediska se mapy dělí na: Mapy velkýchměřítek 1 : 200 až 1 : Mapy středníchměřítek 1 : až 1 : Mapy malýchměřítek větší než 1 : Důležité jsou mapy katastru nemovitostí

4 Zeměpisné souřadnice určují polohu bodů na zemském povrchu Zeměpisná šířka udává úhel, který svírá bod se zemským rovníkem, od rovníku na sever je kladná 0 o až + 90 o, na jih záporná 0 o až 90 o Zeměpisná délka je to úhel který svírá rovina určená bodem a zemskou osou se základní, (nulovou) rovinou, která prochází středem hvězdárny v Greenwichi u Londýna, měříme ji na východ 0 o až 360 o

5 Kartografická zobrazení: Je to poměrně komplikovaný proces přenesení dat z měření na povrchu Země do roviny mapy. Body dané zeměpisnými souřadnicemi se postupně převádí na elipsoid a potom se pomocí rozvinutelných ploch převádí do roviny.

6 Kartografické zobrazení dělíme: Podle zobrazení plochy Azimutální Válcová Kuželová

7 Pode umístění plochy vzhledem k zemské ose Normální, pólová Příčná, transversální, rovníková Obecná, šikmá, osy svírají obecný úhel

8 Podle druhu zkreslení Délkojevná nezkresluje délky Úhlojevná - nezkresluje úhly Plochojevná nezkresluje plochy Vyrovnávací zkresluje úhly i délky, ale zkreslení je minimální a rovnoměrné

9 Na území České republiky bylo použito několik zobrazovacích systémů, dosud se užívají mapy: Cassini Soldnerovo zobrazení Křovákovo zobrazení Gauss Krugnerovo zobrazení Souřadnicový systém S-JTSK

10 Cassini Soldnerovo zobrazení Délkojevné, válcové, příčné zobrazení použité k mapování Rakouska Uherska, Mapy v měřítku 1 : 2880 (1 : 2500). Byla použita soustava 11 válců, každý promítal území široké 400 Km. Osa +x směřovala k jihu, osa +y na západ.

11 Křovákovo zobrazení Kuželové, obecné, stejnoúhlé. V ČSR od roku 1927, používá se jako národní. Území Československa je zobrazeno na plášti kuželu v obecné poloze. Tento systém neumožňuje napojení na mapová díla sousedních států.

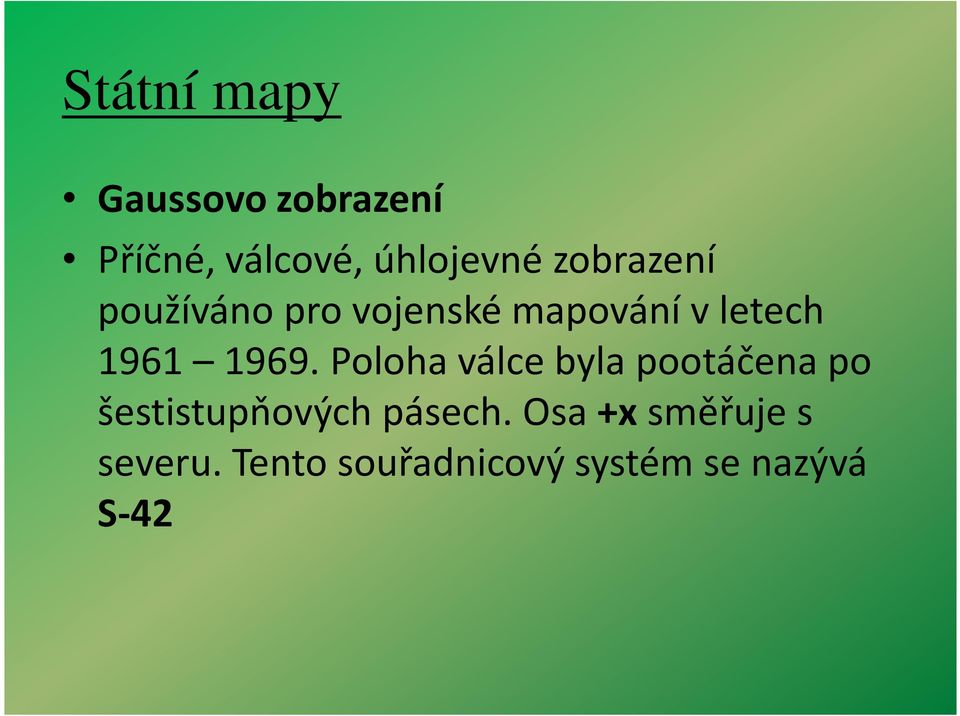

12 Gaussovo zobrazení Příčné, válcové, úhlojevné zobrazení používáno pro vojenské mapování v letech Poloha válce byla pootáčena po šestistupňových pásech. Osa +xsměřuje s severu. Tento souřadnicový systém se nazývá S-42

13 Souřadnicový systém S-JTSK Křovákovo zobrazení, zachovává úhly, délky zkresluje minimálně. Pravoúhlá soustava, osa +x směřuje k jihu, osa +y na západ. Souřadnice y mají 6 číslic, souřadnice x 7 číslic. Nazývá se souřadnicový systém Jednotné trigonometrické sítě katastrální, závazná zkratka S-JTSK

14 Státní mapové dílo Je to kartografické dílo, které souvisle zobrazuje území státu Česká republika má dvě státní mapová díla. Česká republika má dvě státní mapová díla. Jedno v měřítkách 1 : 5000 až po 1 : vydává civilní geodetická služba a druhé v měřítkách 1 : až 1 : vojenská geodetická služba

15 Státní mapa odvozená 1 : (SMO-5) Polohopis vznikl zmenšením katastrální mapy, výškopis v podobě vrstevnic je převzat z topografických map Klad listů je v S-JTSK, výškový systém zpravidla Bpv

16 Základní mapa České republiky Mapy pro potřeby státních orgánů a organizací. Mapy v měřítku 1 : až 1 : obsahují situace, sídla, komunikace, vodní síť, lesy, názvosloví atd. Mapy jsou podkladem pro mapy hospodářské, silniční, geologické a jiné.

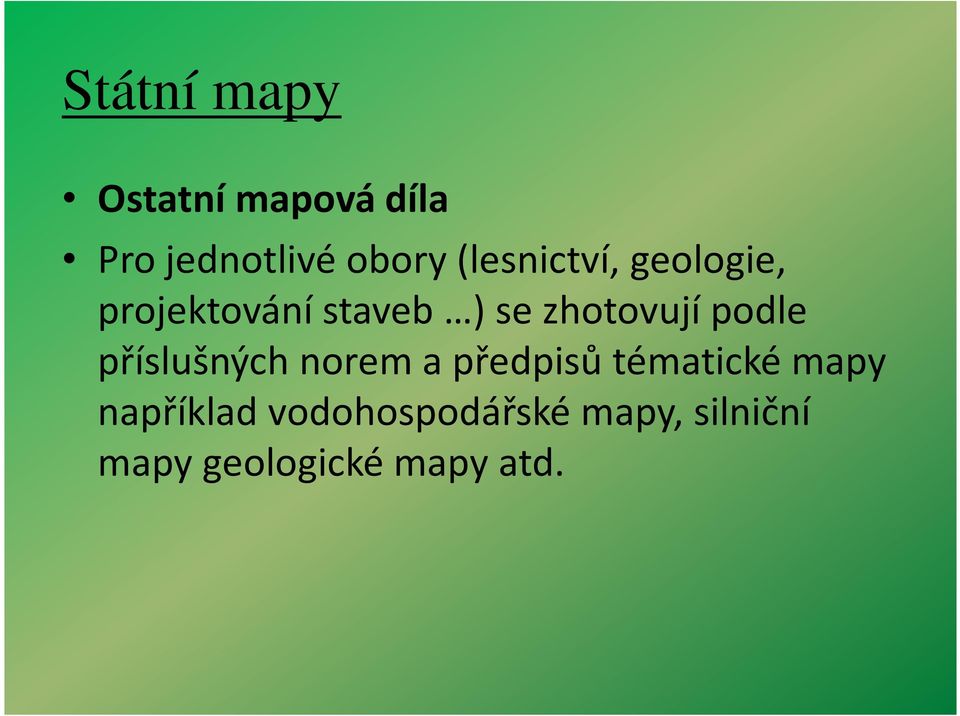

17 Ostatní mapová díla Pro jednotlivé obory (lesnictví, geologie, projektování staveb ) se zhotovují podle příslušných norem a předpisů tématickémapy například vodohospodářské mapy, silniční mapy geologické mapy atd.

18 Literatura: P. Hánek, P. Koza Geodezie 1998, M. Pokora a kolektiv Geodézie 1985, J. Culek Geodézie 1986 Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Petr Procházka Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
