Zobrazování zemského povrchu
|
|
- Blanka Němečková
- před 5 lety
- Počet zobrazení:
Transkript
1 Zobrazování zemského povrchu Země je kulatá Mapy jsou placaté
2 Zemský povrch je zvlněný a země není kulatá Fyzický povrch potřebuji promítnout na nějaký matematicky popsatelný povrch

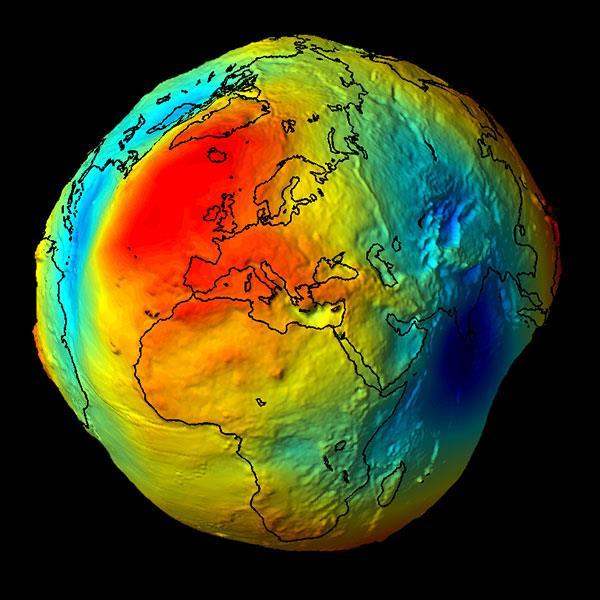

3 Geiod
4 Referenční elipsoid
5 Model zemského povrchu
6 Rozdíl Geiod x Elipsoid
7 Problém nadmořské výšky lova/hanzlova.htm
8 Postup projekce Nahrazení zemského povrchu referenčním elipsoidem Promítnutí povrchu referenčního elipsoidu na zobrazovací plochu
9 Parametry referenčního elipsoidu I elipsa charakterizována 2 osami rotací okolo kratší vznikne elipsoid Charakteristiky: a semimajor axis b semiminor axis flattening f = (a-b) / a ; 1 / f pro WGS84 1/f = eccentricity e = (a 2 b 2 ) / a 2 b a Map projection understanding. ESRI

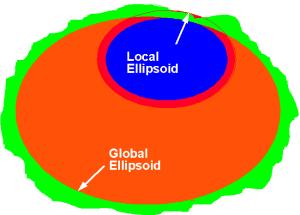

10 Parametry referenčního elipsoidu II Výběr elipsoidu a jeho umístění vzhledem k počátku zemské osy - DATUM Každý souřadný systém - jiný elipsoid a jiná poloha Omezené využití vždy jen pro část zemského povrchu Map projection understanding. ESRI
11 Příklady elipsoidů
12 Geocentrický elipsoid WGS84 Založen na hmotném středu země (měřeno GPS) Použitelné pro celý zemský povrch
13 Understanding map projection. ESRI Projekce I
14 Projekce II Odkud promítám gnómická (ze středu) stereografická (z opačného pólu) ortografická (kolmo na zobrazovací plochu) Understanding map projection. ESRI
15 Typ zobrazovací plochy válcová azimutální kuželová Umístění promítací plochy normální příčné obecné Zkreslení Projekce III ekvidistantní (nezkreslují délky) ekvivalentní (nezkreslují se plochy, úhly ano) konformní (nezkreslují se úhly, plochy ano) kompenzační (vše trochu )
16 Rovinné souřadnicové systémy používané v ČR S42 ; Gaus-Krüger Elipsoid: Krassovsky 1940 Zobrazení: Válcové (cylindrické) v transverzální poloze Pásy široké 3 nebo 6 stupňů Příklad hodnot souřadnic: Průhonice kašna x: y: S-JTSK ; Křovák Elipsoid: Bessel 1841 Zobrazení: Kuželové (kónické) v obecné poloze; konformní Nejdříve konformě na Gausovu kouli a z té teprve na kužel vrchol kuželu na 42 o 30 východně od Ferra Příklad hodnot souřadnic: Průhonice kašna y: x: UTM Universal transverse mercator Elipsoid: WGS84 (a další lokální) Zobrazení: Válcové (cylindrické) v transverzální poloze Příklad hodnot souřadnic: Průhonice kašna x: y:
17 S42 Gauss-Krüger 500 km
18 Rovinné souřadnicové systémy používané v ČR S42 ; Gauss-Krüger Elipsoid: Krassovsky 1940 Zobrazení: Cylindrické v transverzální poloze Pásy široké 3 nebo 6 stupňů Příklad hodnot souřadnic: Průhonice kašna x: y: S-JTSK ; Křovák Elipsoid: Bessel 1841 Zobrazení: Kónické v obecné poloze; konformní Nejdříve konformě na Gausovu kouli a z té teprve na kužel vrchol kuželu na 42 o 30 východně od Ferra (navržen 1922; používán od 1938) Příklad hodnot souřadnic: Průhonice kašna y: x: UTM Universal transverse mercator Elipsoid: WGS84 (a další lokální) Zobrazení: Cylindrické v transverzální poloze Příklad hodnot souřadnic: Průhonice kašna x: y:
19 S-JTSK - Křovák lova/hanzlova.htm
20 S-JTSK - Křovák 1000 km 1400 km Tuček J Geografické informační systémy
21 Rovinné souřadnicové systémy používané v ČR S42 ; Gaus-Krüger Elipsoid: Krassovsky 1940 Zobrazení: Cylindrické v transverzální poloze Pásy široké 3 nebo 6 stupňů Příklad hodnot souřadnic: Průhonice kašna x: y: S-JTSK ; Křovák Elipsoid: Bessel 1841 Zobrazení: Kónické v obecné poloze; konformní Nejdříve konformě na Gausovu kouli a z té teprve na kužel vrchol kuželu na 42 o 30 východně od Ferra Příklad hodnot souřadnic: Průhonice kašna y: x: UTM Universal transverse mercator Elipsoid: WGS84 (a další lokální) Zobrazení: Cylindrické v transverzální poloze Příklad hodnot souřadnic: Průhonice kašna x: y:
22 UTM 60 zón po 6 poledníkových stupních 20 zón rovnoběžkových po 8 stupních (C-X) vynechává se I a O pokrývá většinu zemského povrchu od 80 S do 84 N

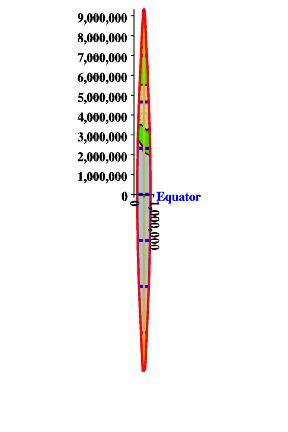

23 UTM S es/utm.html
24 UTM
25 Resumé Stejné zeměpisné souřadnice v různých projekcích (souřadnicových systémech) neudávají stejnou polohu na Zemi!!!!!!
26 Porovnání souřadnic z S-JTSK Y X projection latitude longitude latitude (dms) longitude (dms) vstup S-JTSK do S Pás 3 S do UTM Zone 33 WGS
27 Evropa Zobrazení větších území Kuželové (Conic) Lambert's conical equal-area Albers's conical equal-area Lambert's azimuthal equal-area World Pseudocylindrical Sinusoidal (Sanson-Flamsteed) Mollweide Interrupted maps
28 Další souřadnicové systémy Většinou kompatibilní s WGS84, odchylky řádově v metrech Evropské ETRS (European terrestrial reference system) elipsoid GRS80 Světové Zohledňuje pohyb kontinent. Evropského bloku; označení zahrnuje i časový údaj např. ETRS - 89 ITRF (International Terrestrial Reference Frame) Rovněž zohledňuje pohyb kontinentů a obsahuje časový údaj, např. ITRF - 97 GEOREF (World Geodetic Reference System) letecká navigace
29 Transformace souřadnic mezi s. systémy Aneb,...Jako se dostanu z "Křováka" do Krügera"
30 Zeměpisné a geocentrické souřadnice avni_soubory/zaklady.html
31 Transformace souřadnic mezi s. systémy v mapě Rovinné souřadnice X, Y Polynomická transforamce Rovinné souřadnice X, Y na elipsoidu Zeměpisné souřadnice f, l Abridge Molodensky Zeměpisné souřadnice f, l na elipsoidu Geocentrické souřadnice X,Y,Z Helmertova 7-prvková transformace Geocentrické souřadnice X,Y,Z upraveno podle:
32
