1 CZ Návod k montáži A ( )

2 OBSAH Úvod 3 Bezpečnostní pokyny 3 Úvod 3 Bezpečnostní pokyny 3 Bezpečnostní pokyny, vztahující se k instalaci 3 Použití pohonu Elixo V RTS pro pohon stávající brány 5 Popis výrobku 5 Oblast použití 5 Obsah soupravy 5 Sestava pohonné jednotky 6 Rozměrový výkres pohonné jednotky 6 Celkový pohled na instalaci brány 6 Montáž pohonu 7 Montáž madla nouzového odjištění 7 Odjištění pohonu 7 Montáž pohonné jednotky 7 Zajištění pohonu 9 Rychlé uvedení do provozu 10 Naučení dálkových ovladačů 10 Nastavení síly pohonu 11 Funkční zkouška 11 Celkové schéma zapojení 12 Připojení externích zařízení 13 Výstražný maják 13 Externí anténa 13 Fotobuňky 13 Reflexní fotobuňka 13 Kódová klávesnice (s kabelovým připojením) 13 Klíčový spínač 13 Nastavení parametrů 14 Vymazání všech dálkových ovladačů 14 Diagnostika 14 Technické údaje

3 Úvod Elixo V RTS Tento výrobek, instalovaný podle pokynů v tomto Návodu k montáži, splňuje požadavky norem ČSN EN a ČSN EN Pokyny, uvedené v Návodu k montáži a v Návodu k obsluze, slouží k zajištění bezpečnosti osob a věcí a k souladu instalace s požadavky výše uvedených norem. V případě nedodržení těchto pokynů nepřebírá Somfy, spol. s r.o. odpovědnost za žádné škody ani jiné následky, které tím vzniknou. Somfy, spol. s r.o. tímto prohlašuje, že tento výrobek je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES. Prohlášení o shodě je k dispozici na adrese (ELIXO V RTS) Toto zařízení lze provozovat v ČR EU, Švýcarsku a Norsku. Bezpečnostní pokyny Upozornění Před instalací výrobku si pečlivě prostudujte tento návod k instalaci a všechna bezpečnostní upozornění. Tento návod popisuje postupy při instalaci výrobku, při jeho uvedení do provozu a obsluze. Řiďte se pokyny uvedenými v tomto návodu. Jejich nedodržení může způsobit škody na majetku nebo vážné úrazy. Jakékoli použití výrobku pro jiné účely, než jsou firmou Somfy stanoveny, je zakázáno. Takové použití stejně jako nedodržení postupů uvedených v tomto návodu znamená v důsledku ztrátu záruky a zbavuje firmu Somfy jakékoli odpovědnosti za možné následky. Zařízení musí být instalováno podle pokynů uvedených v tomto návodu profesionální montážní firmou z oboru pohonů a domácí automatizace, jejímž pracovníkům je tento návod určen. Montážní firma odpovídá za provedení prací v souladu s příslušnými normami a právními předpisy platnými v zemi, v níž instalaci provádí, a také za seznámení zákazníka se zásadami používání a údržby zařízení. Montážní firma odpovídá za to, že instalace a provoz pohonu v režimu automatického zavření je ve shodě s platnými normami. Výrobek není určen k používání osobami (včetně dětí) se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo osobami bez odpovídajících zkušeností či znalostí, ledaže by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo byly odpovědnou osobou předem poučeny o používání tohoto výrobku. Bezpečnostní pokyny, vztahující se k instalaci Společnost Somfy neručí za bezpečnost a správnou funkci pohonu, pokud jsou použity díly od jiných výrobců. Bez výslovného souhlasu firmy Somfy nejsou dovoleny jakékoli úpravy součástí pohonu. Poučte uživatele o funkcích ovládacích prvků a o možnosti nouzového ručního otevření. Instalace výrobku v rozporu s tímto návodem nebo jeho nesprávné používání mohou vést ke zranění osob či k poškození vybavení. Místo instalace Předem zajistěte, aby místo instalace splňovalo požadavky platných norem. Pohonná jednotka musí být umístěna tak, aby umožňovala snadné a bezpečné nouzové odblokování pohonu brány. Ověřte, že rozsah pracovních teplot vyznačený na pohonu odpovídá podmínkám v místě instalace. 3

4 Ujistěte se, že mezi křídlem brány a okolními pevnými prvky nejsou potenciálně nebezpečné zóny (riziko přimáčknutí, přiskřípnutí či zachycení při pohybu křídel brány). Neinstalujte výrobek v prostředí s nebezpečím výbuchu. Zajistěte, aby za křídlem brány zůstal při plném otevření volný prostor min. 500 mm. Instalace Před instalací pohonu zajistěte, že brána odpovídá aktuálně platným normám, zejména: Vodící kolejnice brány musí být přímá a ve vodorovné poloze; pojezdové kolo (kola) musí odpovídat hmotnosti nesené brány. Pokud se jedná o nesenou bránu, musí se křídlo brány pohybovat lehce a bez nadměrné stranové i výškové vůle, aby nedocházelo k nedovolenému zatěžování hnacího pastorku pohonu. Brána se musí pohybovat lehce, bez známek odporu nebo drhnutí v celé své dráze a nesmí se vyklánět do stran nebo vibrovat. Horní vodící lišta musí umožnit nastavení provozní vůle pro bezhlučný pohyb brány. Zemní koncové zarážky musí být instalovány pro obě krajní polohy brány. U brány s mřížemi, pokud jsou tyto v rozestupech větších než 40 mm, instalujte vhodný bezpečnostní prvek pro zamezení možnému přiskřípnutí nebo střihu. Bránu vždy sledujte, pokud je v pohybu. Nouzové odjištění může způsobit neočekávaný náhlý pohyb brány. Umístěte pevně instalované ovládací prvky i dálkové ovladače mimo dosah dětí. Všechny ovládací prvky bez aretace musí být umístěny tak, aby od nich byla zajištěna přímá viditelnost brány, ale přitom byly v bezpečné vzdálenosti od pohyblivých částí. Musí být umístěny min. 1,5 m nad zemí, mimo dosah nepovolaných osob a nepřístupné z veřejných prostor. Ujistěte se, že pohonný systém nebude použit pro bránu, jejíž křídlo má zabudovanou branku pro pěší, která by mohla znemožnit pohyb křídla (pokud není vybavena bezpečnostním prvkem, blokujícím činnost pohonného systému při otevřené brance). Při instalaci pohonu Odložte všechny náramky, řetízky apod. Při vrtání a svařování používejte speciální brýle a ochranné pomůcky. Používejte vhodné nářadí. Nepřipojujte zařízení k elektrické síti nebo k záložní baterii, dokud není instalace zcela dokončena. Při manipulaci s pohonem si počínejte opatrně, abyste předešli riziku zranění. Požadavky na přívod napájecího napětí Pro zajištění správné funkce musí být pohon připojen ke zdroji napětí 230 V / 50 Hz. Požadavky na přívod napájecího napětí: Samostatný elektrický okruh pro napájení výhradně pohonu Elixo V RTS Minimální průřez žil kabelu 1,5 mm 2 Požadované jištění - jistič (pojistka) 10 A a proudový chránič 30 ma Přívod musí být opatřen vícepólovým vypínačem s mezerou mezi kontakty ve vypnutém stavu min. 3,5 mm, Elektroinstalace musí odpovídat současným platným normám Musí být instalována ochrana proti přepětí (při úderu blesku apod.) bleskojistkou se zbytkovým impulsním napětím max. 2 kv. Zkontrolujte, zda je správně provedeno uzemnění připojte všechny kovové části sestavy a všechny instalační součásti opatřené zemnicími svorkami. 4

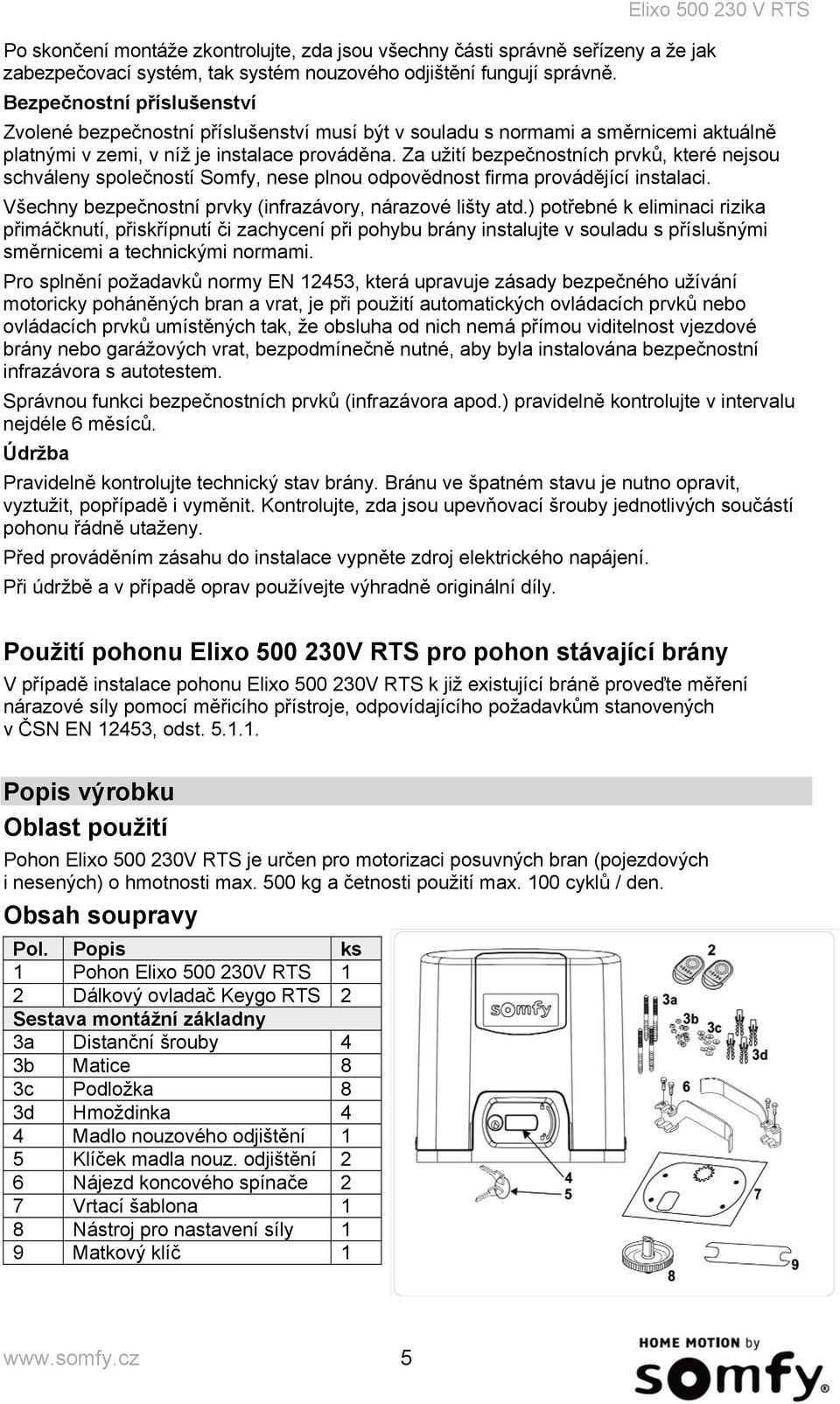

5 Po skončení montáže zkontrolujte, zda jsou všechny části správně seřízeny a že jak zabezpečovací systém, tak systém nouzového odjištění fungují správně. Bezpečnostní příslušenství Zvolené bezpečnostní příslušenství musí být v souladu s normami a směrnicemi aktuálně platnými v zemi, v níž je instalace prováděna. Za užití bezpečnostních prvků, které nejsou schváleny společností Somfy, nese plnou odpovědnost firma provádějící instalaci. Všechny bezpečnostní prvky (infrazávory, nárazové lišty atd.) potřebné k eliminaci rizika přimáčknutí, přiskřípnutí či zachycení při pohybu brány instalujte v souladu s příslušnými směrnicemi a technickými normami. Pro splnění požadavků normy EN 12453, která upravuje zásady bezpečného užívání motoricky poháněných bran a vrat, je při použití automatických ovládacích prvků nebo ovládacích prvků umístěných tak, že obsluha od nich nemá přímou viditelnost vjezdové brány nebo garážových vrat, bezpodmínečně nutné, aby byla instalována bezpečnostní infrazávora s autotestem. Správnou funkci bezpečnostních prvků (infrazávora apod.) pravidelně kontrolujte v intervalu nejdéle 6 měsíců. Údržba Pravidelně kontrolujte technický stav brány. Bránu ve špatném stavu je nutno opravit, vyztužit, popřípadě i vyměnit. Kontrolujte, zda jsou upevňovací šrouby jednotlivých součástí pohonu řádně utaženy. Před prováděním zásahu do instalace vypněte zdroj elektrického napájení. Při údržbě a v případě oprav používejte výhradně originální díly. Použití pohonu Elixo V RTS pro pohon stávající brány V případě instalace pohonu Elixo V RTS k již existující bráně proveďte měření nárazové síly pomocí měřicího přístroje, odpovídajícího požadavkům stanovených v ČSN EN 12453, odst Popis výrobku Oblast použití Pohon Elixo V RTS je určen pro motorizaci posuvných bran (pojezdových i nesených) o hmotnosti max. 500 kg a četnosti použití max. 100 cyklů / den. Obsah soupravy Pol. Popis ks 1 Pohon Elixo V RTS 1 2 Dálkový ovladač Keygo RTS 2 Sestava montážní základny 3a Distanční šrouby 4 3b Matice 8 3c Podložka 8 3d Hmoždinka 4 4 Madlo nouzového odjištění 1 5 Klíček madla nouz. odjištění 2 6 Nájezd koncového spínače 2 7 Vrtací šablona 1 8 Nástroj pro nastavení síly 1 9 Matkový klíč 1 5

6 Elixo V RTS Sestava pohonné jednotky Pol Popis Kryt Motor Řídicí elektronika a kondenzátor Převodovka Jednotka koncových spínačů Pastorek Madlo nouzového odblokování Rozměrový výkres pohonné jednotky Celkový pohled na instalaci brány A B C D E Pohonná jednotka Elixo V Ozubený hřeben Anténa s držákem Výstražný maják Sada fotobuněk F G H I 6 Klíčový spínač Pasivní pryžový nárazový profil Nájezd koncového spínače Zemní koncové zarážky (nejsou součástí soupravy)

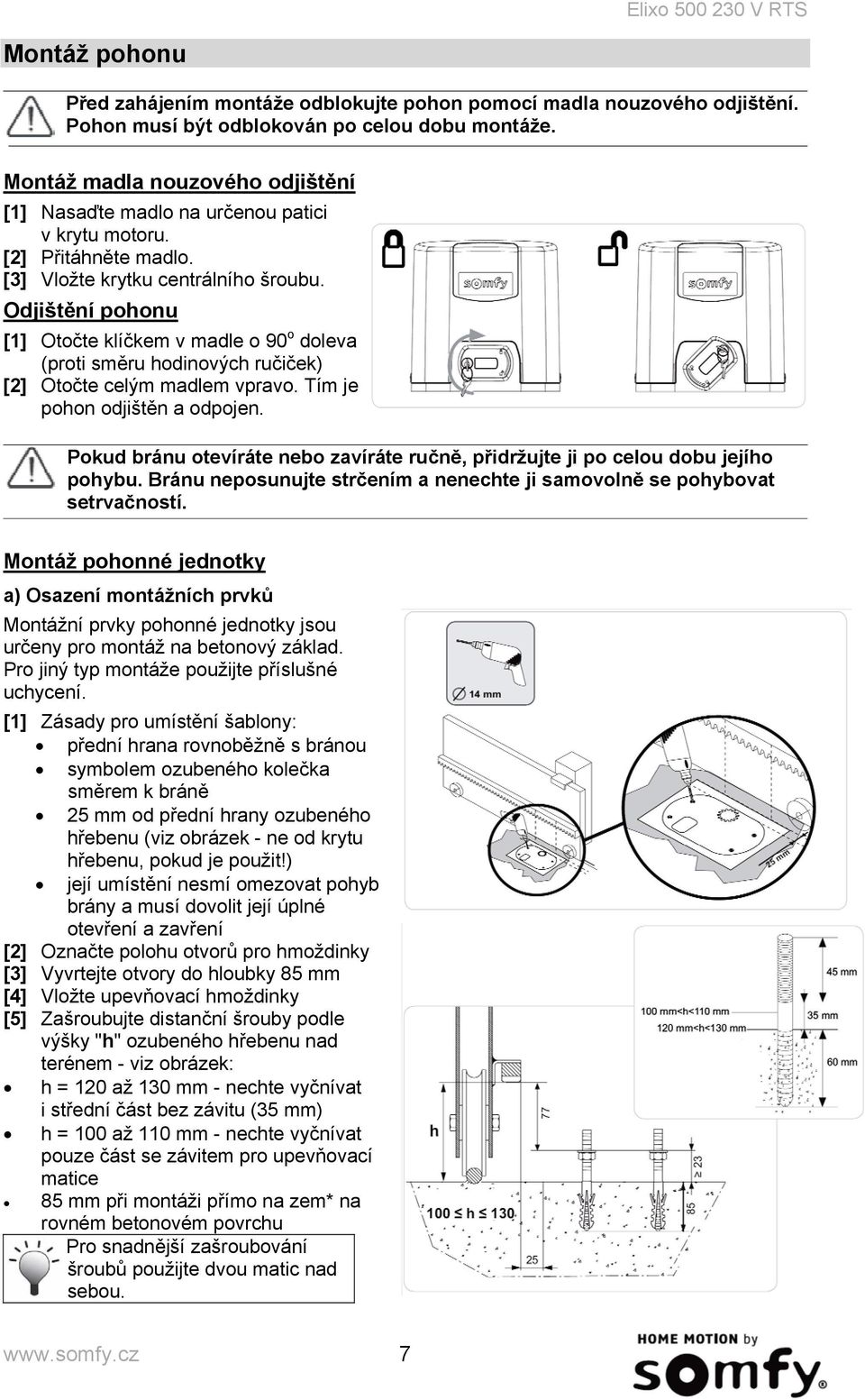

7 Montáž pohonu Před zahájením montáže odblokujte pohon pomocí madla nouzového odjištění. Pohon musí být odblokován po celou dobu montáže. Montáž madla nouzového odjištění [1] Nasaďte madlo na určenou patici v krytu motoru. [2] Přitáhněte madlo. [3] Vložte krytku centrálního šroubu. Odjištění pohonu [1] Otočte klíčkem v madle o 90 o doleva (proti směru hodinových ručiček) [2] Otočte celým madlem vpravo. Tím je pohon odjištěn a odpojen. Pokud bránu otevíráte nebo zavíráte ručně, přidržujte ji po celou dobu jejího pohybu. Bránu neposunujte strčením a nenechte ji samovolně se pohybovat setrvačností. Montáž pohonné jednotky a) Osazení montážních prvků Montážní prvky pohonné jednotky jsou určeny pro montáž na betonový základ. Pro jiný typ montáže použijte příslušné uchycení. [1] Zásady pro umístění šablony: přední hrana rovnoběžně s bránou symbolem ozubeného kolečka směrem k bráně 25 mm od přední hrany ozubeného hřebenu (viz obrázek - ne od krytu hřebenu, pokud je použit!) její umístění nesmí omezovat pohyb brány a musí dovolit její úplné otevření a zavření [2] Označte polohu otvorů pro hmoždinky [3] Vyvrtejte otvory do hloubky 85 mm [4] Vložte upevňovací hmoždinky [5] Zašroubujte distanční šrouby podle výšky "h" ozubeného hřebenu nad terénem - viz obrázek: h = 120 až 130 mm - nechte vyčnívat i střední část bez závitu (35 mm) h = 100 až 110 mm - nechte vyčnívat pouze část se závitem pro upevňovací matice 85 mm při montáži přímo na zem* na rovném betonovém povrchu Pro snadnější zašroubování šroubů použijte dvou matic nad sebou. 7

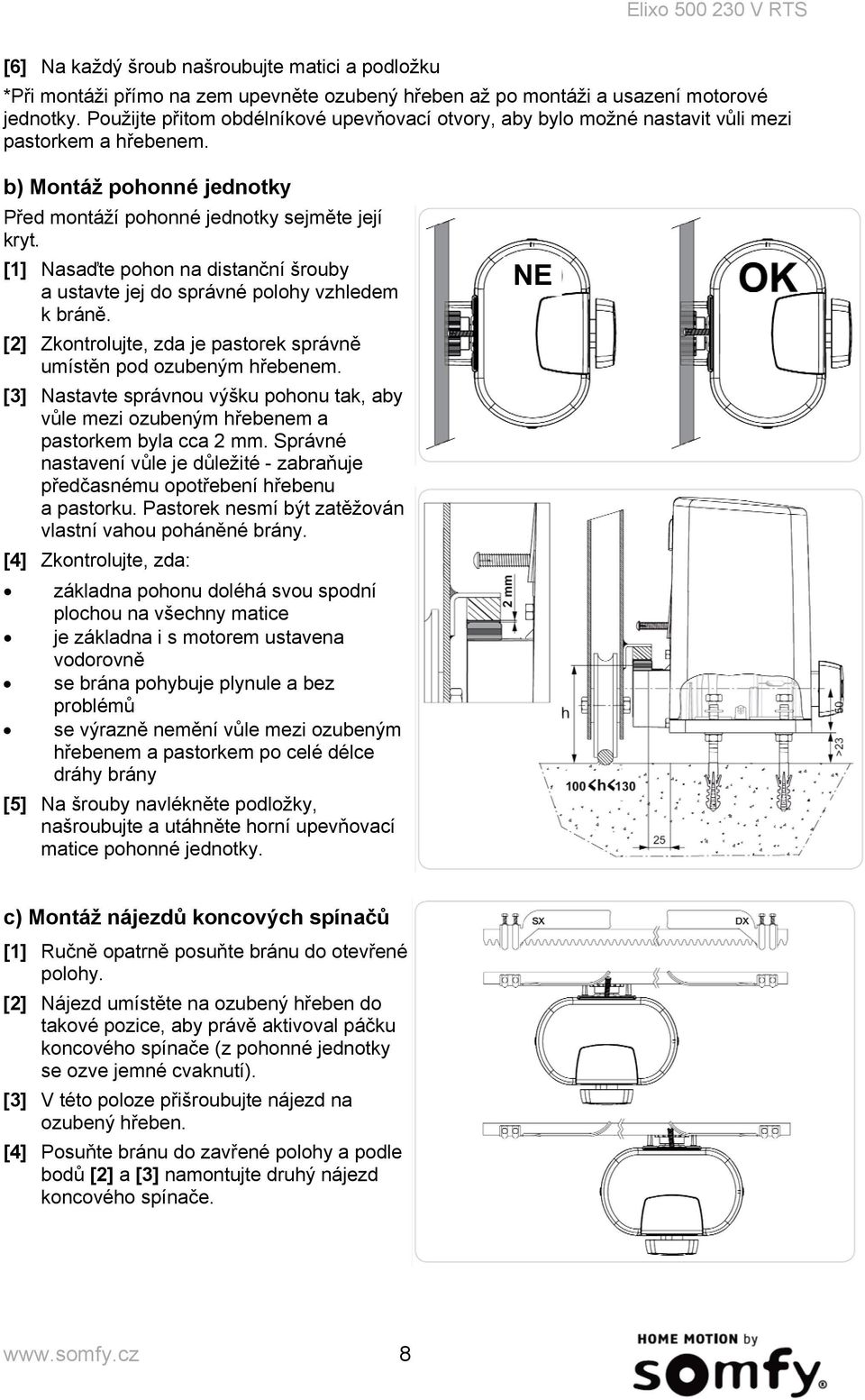

8 Elixo V RTS [6] Na každý šroub našroubujte matici a podložku *Při montáži přímo na zem upevněte ozubený hřeben až po montáži a usazení motorové jednotky. Použijte přitom obdélníkové upevňovací otvory, aby bylo možné nastavit vůli mezi pastorkem a hřebenem. b) Montáž pohonné jednotky Před montáží pohonné jednotky sejměte její kryt. [1] Nasaďte pohon na distanční šrouby a ustavte jej do správné polohy vzhledem k bráně. NE [2] Zkontrolujte, zda je pastorek správně umístěn pod ozubeným hřebenem. [3] Nastavte správnou výšku pohonu tak, aby vůle mezi ozubeným hřebenem a pastorkem byla cca 2 mm. Správné nastavení vůle je důležité - zabraňuje předčasnému opotřebení hřebenu a pastorku. Pastorek nesmí být zatěžován vlastní vahou poháněné brány. [4] Zkontrolujte, zda: základna pohonu doléhá svou spodní plochou na všechny matice je základna i s motorem ustavena vodorovně se brána pohybuje plynule a bez problémů se výrazně nemění vůle mezi ozubeným hřebenem a pastorkem po celé délce dráhy brány [5] Na šrouby navlékněte podložky, našroubujte a utáhněte horní upevňovací matice pohonné jednotky. c) Montáž nájezdů koncových spínačů [1] Ručně opatrně posuňte bránu do otevřené polohy. [2] Nájezd umístěte na ozubený hřeben do takové pozice, aby právě aktivoval páčku koncového spínače (z pohonné jednotky se ozve jemné cvaknutí). [3] V této poloze přišroubujte nájezd na ozubený hřeben. [4] Posuňte bránu do zavřené polohy a podle bodů [2] a [3] namontujte druhý nájezd koncového spínače. 8

9 d) Připojení k napájecímu napětí Pro připojení pohonu k napájecímu napětí použijte běžný vícežilový silnoproudý kabel o minimálním průřezu 3x 1,5 mm 2. Připojte nulový vodič (N) ke svorce 1 pohonu. Připojte fázový vodič (L) ke svorce 2 pohonu. Připojte ochranný vodič (PE) k zemnicí svorce pohonu. Ochranný vodič musí být vždy delší než nulový a fázový, aby bylo zajištěno, že se odpojí jako poslední v případě, že je vytažen připojovací konektor. Zemnicí svorka e) Zapojení motoru Připojení motoru Koncový spínač Zajištění pohonu Pohon vlevo (A) Pohon vpravo (B) Vodič Svorka Svorka Černý 3 5 Hnědý 5 3 Rudý Hnědý Černý 7 7 [1] Otočte madlem doleva (proti směru hodinových ručiček) [2] Opatrně ručně pohybujte bránou, až dojde k zajištění pohonu - ozve se slabé cvaknutí. [3] Otočte klíčkem o 90 o doprava (po směru hodinových ručiček). Dříve, než zahájíte proces uvedení pohonu do provozu, zapněte napájecí napětí. 9

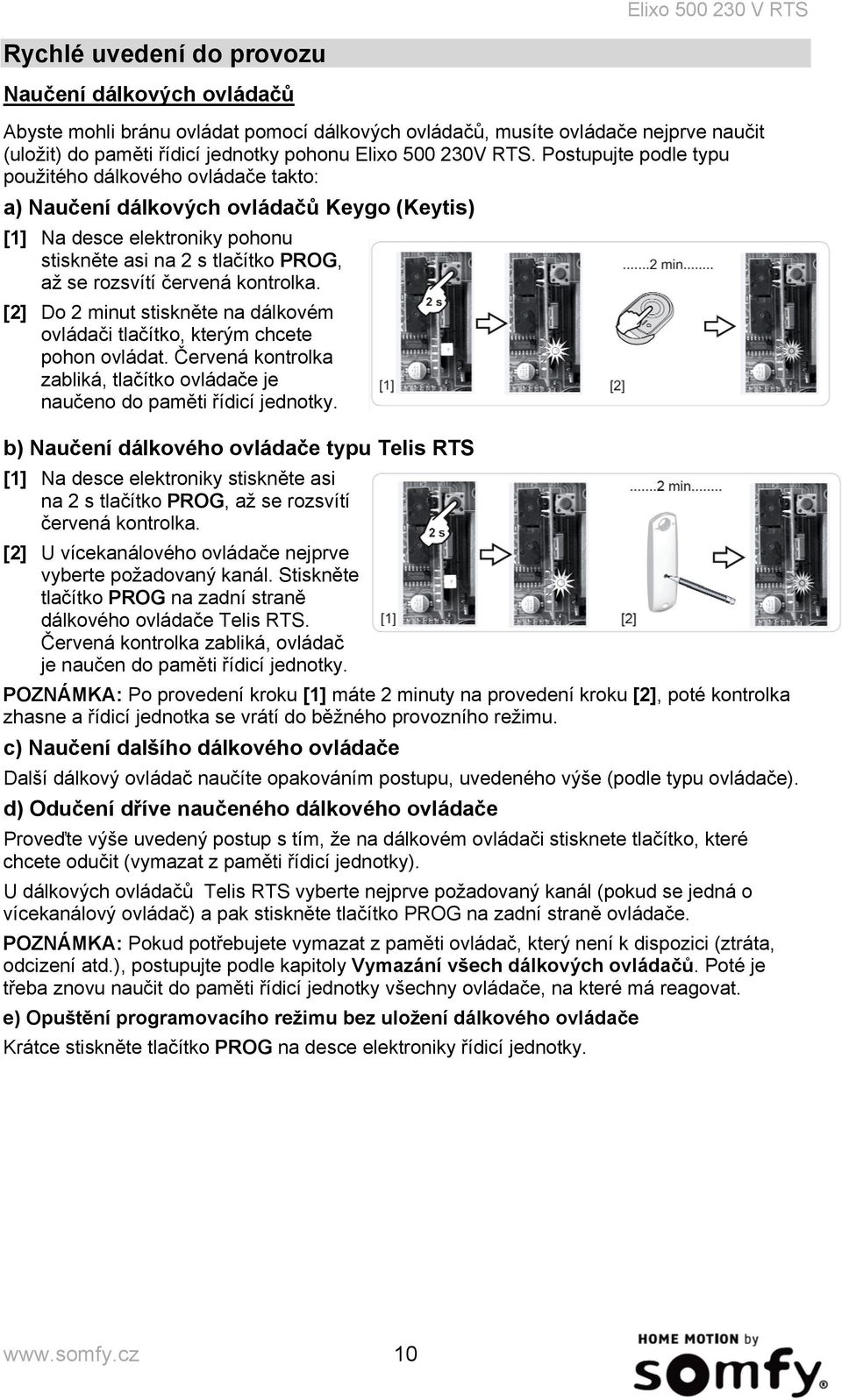

10 Rychlé uvedení do provozu Naučení dálkových ovládačů Abyste mohli bránu ovládat pomocí dálkových ovládačů, musíte ovládače nejprve naučit (uložit) do paměti řídicí jednotky pohonu Elixo V RTS. Postupujte podle typu použitého dálkového ovládače takto: a) Naučení dálkových ovládačů Keygo (Keytis) [1] Na desce elektroniky pohonu stiskněte asi na 2 s tlačítko PROG, až se rozsvítí červená kontrolka. [2] Do 2 minut stiskněte na dálkovém ovládači tlačítko, kterým chcete pohon ovládat. Červená kontrolka zabliká, tlačítko ovládače je naučeno do paměti řídicí jednotky. b) Naučení dálkového ovládače typu Telis RTS [1] Na desce elektroniky stiskněte asi na 2 s tlačítko PROG, až se rozsvítí červená kontrolka. [2] U vícekanálového ovládače nejprve vyberte požadovaný kanál. Stiskněte tlačítko PROG na zadní straně dálkového ovládače Telis RTS. Červená kontrolka zabliká, ovládač je naučen do paměti řídicí jednotky. POZNÁMKA: Po provedení kroku [1] máte 2 minuty na provedení kroku [2], poté kontrolka zhasne a řídicí jednotka se vrátí do běžného provozního režimu. c) Naučení dalšího dálkového ovládače Další dálkový ovládač naučíte opakováním postupu, uvedeného výše (podle typu ovládače). d) Odučení dříve naučeného dálkového ovládače Proveďte výše uvedený postup s tím, že na dálkovém ovládači stisknete tlačítko, které chcete odučit (vymazat z paměti řídicí jednotky). U dálkových ovládačů Telis RTS vyberte nejprve požadovaný kanál (pokud se jedná o vícekanálový ovládač) a pak stiskněte tlačítko PROG na zadní straně ovládače. POZNÁMKA: Pokud potřebujete vymazat z paměti ovládač, který není k dispozici (ztráta, odcizení atd.), postupujte podle kapitoly Vymazání všech dálkových ovládačů. Poté je třeba znovu naučit do paměti řídicí jednotky všechny ovládače, na které má reagovat. e) Opuštění programovacího režimu bez uložení dálkového ovládače Krátce stiskněte tlačítko PROG na desce elektroniky řídicí jednotky. 10

11 Nastavení síly pohonu Síla pohonu musí být nastavena v souladu s platnými bezpečnostními normami dříve, než bude pohon předán k běžnému používání. [1] Vypněte napájecí napětí [2] S použitím matkového klíče z příslušenství přidržte hřídel pohonu "A". [3] Nasaďte nástroj na nastavení síly pohonu na matici "B": jejím utahováním (+) sílu pohonu zvyšujete, povolováním (-) snižujete. NYNÍ JE POHON ELIXO V RTS PŘIPRAVEN K PROVOZU. Funkční zkouška Proveďte jeden cyklus otevření / zavření. Provoz s fotobuňkami (infrazávorou) Činnost fotobuněk lze při instalaci pohonu nastavit na jeden z dále uvedených způsobů: Fotobuňky je aktivní pouze při zavírání brány: pokud je zjištěna překážka během zavírání, brána se zastaví a poté se znova zcela otevře. Fotobuňka je aktivní při otevírání i zavírání brány: při otevírání: pokud je zjištěna překážka, brána se zastaví a poté, co je překážka odstraněna, pokračuje v otevírání. při zavírání: pokud je zjištěna překážka, brána se zastaví a poté, co je překážka odstraněna, se znovu otevře. Speciální druhy provozu Viz Návod k obsluze. 11

12 Celkové schéma zapojení Aby byla zajištěna shoda s normou ČSN EN 12453, musí být na bráně s pohonem instalováno aktivní hranové jištění s funkcí autotest (např. Bircher Reglomat obj. č. ELE040/080A0J0/1/XXXX/2 + obj. č. ESA25-24ACDC). Po instalaci aktivního hranového jištění musí být bezpodmínečně provedeno měření síly měřicím přístrojem, který odpovídá požadavkům odstavce normy ČSN EN Svorka Označení Popis Poznámka 1 N Jednofázové napájení 230V/50Hz Svorka ochranného vodiče 2 L Jednofázové napájení 230V/50Hz je na základně pohonu 3 Přívod elektromotoru 4: společná svorka 4 Přívod elektromotoru 3 a 5: elektromotor a 5 Přívod elektromotoru kondenzátor 1 Výstražný maják 230 V s 4 přerušovačem 7 COM Společná svorka pro START Vstup pro sekvenční ovládání 9 STOP Vstup pro spínač "Bezpečnostní STOP" (aktivní pouze při zavírání) 10 PHOT Vstup pro kontakt fotobuňky 11 SWO Svorka koncového spínače OTEVŘENO 12 SWC Svorka koncového spínače ZAVŘENO 13 0 V Výstup 24 V (střídavé napětí) pro V napájení příslušenství 15 Nepoužito 24 V~/1,2 A vypínané 16 Nepoužito SELV 17 Vodič Externí anténa 18 Opletení 19 COM Vstup pro ovladač pro částečné 20 PED otevření = pěší průchod Pokud není použit žádný bezpečnostní prvek, musí být svorky 9 a 10 propojeny se svorkou

13 Elixo V RTS Připojení externích zařízení Výstražný maják 230 V (s vestavěným přerušovačem) Externí anténa Fotobuňky Reflexní fotobuňka Nastavte na fotobuňce mikrospínače 1 a 2 do polohy ON Kódová klávesnice (s kabelovým připojením) Klíčový spínač 13

14 Nastavení parametrů Potenciometry pro nastavení prodlevy automatického zavření a doby chodu pohonu TCA Prodleva automatického zavření Rozsah: 0 až 90 s Nastavení prodlevy automatického zavření (pokud DIP1 = ON). TW Doba chodu pohonu Rozsah: 0 až 120 s Doba chodu pohonu by měla být nastavena o málo delší, než je skutečná doba chodu pro zavření brány. DIP spínače: nastavení druhu provozu pohonu a externích zařízení (všechny spínače jsou z výroby nastaveny na OFF, zvýrazněno tučným písmem) DIP1 Po otevření se brána automaticky zavře Automatické po uplynutí nastavené prodlevy (TCA). zavření DIP2 Provoz fotobuňky DIP3 Blokování povelů DIP4 3 stavy / 4 stavy DIP5 DIP6 DIP7 Částečné otevření = průchod pro pěší ON: funkce automatického zavření zapnuta OFF: funkce automatického zavření vypnuta ON: fotobuňka funkční pouze při zavírání brány OFF: fotobuňka funkční při otevírání i zavírání brány ON: Blokování povelů během otevírání OFF: bez blokování ON: 3 stavové ovládání OFF: 4 stavové ovládání (viz Návod k obsluze) Vymazání všech dálkových ovladačů Přerušení paprsku fotobuňky při zavírání zastaví pohyb brány a poté se brána opět otevře. Při otevírání není fotobuňka funkční. Přerušení paprsku fotobuňky: při otevírání - brána se zastaví a po odstranění překážky pokračuje v otevírání při zavírání - brána se zastaví a po odstranění překážky se znovu otevře Pokud je blokování povelů zapnuto, jsou další povely během otevírání brány ignorovány 3 stavy = provoz v poloautomatickém režimu 4 stavy = sekvenční ovládání Spínače DIP5 a DIP6 nejsou použity a jejich nastavení nemá na funkci pohonu ani externích zařízení vliv ON: Funkce průchodu pro Krátký stisk tlačítka dálkového ovladače pěší povolena vyvolá částečné pootevření brány, stisk OFF: Funkce průchodu pro a přidržení tlačítka dálkového ovladače pěší zakázána vyvolá plné otevření brány. Doba chodu pro částečné otevření: 7 s Stiskněte a držte stisknuté tlačítko PROG na dobu alespoň 7 s, dokud kontrolka nezačne blikat. V tu chvíli jsou všechny naučené dálkové ovladače vymazány z paměti pohonu. Diagnostika Kontrolky automatické diagnostiky jsou umístěny u svorkovnice řídicí jednotky, viz obrázek. Kontrolky poskytují informace o funkci pohonu a externích zařízení. DL1 DL2 DL3 DL4 DL5 START - rozsvítí se při povelu START STOP - zhasne při povelu STOP PHOT - zhasne při přerušení paprsku fotobuňky SWO - zhasne při najetí koncového spínače OTEVŘENO SWC - zhasne při najetí koncového spínače ZAVŘENO 14

15 Technické údaje Obecné údaje Napájecí napětí 230 V / 50 Hz Napájecí napětí motoru 230 V / 50 Hz Otáčky motoru 1400 ot / min Příkon 290 W Maximální odebíraný proud 1,5 A (230 V ~) Kondenzátor 10 μf Tepelná pojistka 110 C Kategorie izolace F Převodový poměr 1/30 Otáčky výstupního pastorku 48 ot / min Pastorek modul 4 mm / 14 zubů Rychlost pohybu brány 12 m / min Mazací místa stálá náplň tuku Pracovní teplota -15 C až +60 C Stupeň krytí IP 24 Pracovní frekvence dálkového ovládání 433,42 MHz, RTS Kapacita paměti - počet dálkových ovladačů 36 Pojistky 2 ks: T 0,62 A / 250 V, T 1 A / 250 V Možnosti připojení Výstup pro napájení příslušenství Výstup pro výstražný maják* Vstup pro připojení vnější antény Nouzové ruční ovládání Rozpoznání překážky Prodleva automatického zavření Doba chodu pro průchod pro pěší Reverzační prodleva (při změně směru) Doba chodu pohonu Rychlost posuvu brány Maximální hmotnost poháněné brány Maximální krouticí moment Maximální počet pracovních cyklů (1 cyklus = úplné otevření a zavření) Provozní vlastnosti 24 V~ / max. 0,2 A 230 V / max. 15 W Ano, RTS anténa, obj. č Madlo mechanického odblokování Třecí spojka Nastavitelná, 0 až 90 s pevná, 7 s cca 1 s Nastavitelná, 0 až 120 s 8,5 m / min 500 kg 20 Nm 100 cyklů / den *Výstupní napětí pro maják je nepřerušované, maják musí mít vestavěn vlastní přerušovač 15
