Nejlepší dům je ten, který splňuje vaše sny. Tak jako cihlový dům POROTHERM Dům, o kterém jste vždy snili

Transkript

1

2 Nejlepší dům je ten, který splňuje vaše sny Tak jako cihlový dům POROTHERM Dům, o kterém jste vždy snili Z ženského pohledu tvoří krásný a harmonický domov správně zvolené barvy, útulně rozdělený prostor a hezké vybavení. To, co ženy považují za důležité, muži často opomíjejí. I přesto, ze ženy i muži mají rozdílný pohled na svět, na jedné věci se shodnou. Nejlepší dům je ten, který bude snadno a rychle postavený, EKOlogický i EKOnomický a zároveň teplý a tichý. Také v něm musí být příjemné klima a samozřejmé nesmí být drahý. Tyto požadavky přesně splňuje POROTHERM dům Wienerberger. Dům, o kterém jste vždy snili. Cihlový dům POROTHERM respektuje individualitu osobnosti každého člověka. Neexistuje jedno optimální řešení pro všechny. Můžete mít dům, který nepotřebuje žádné vytápění. Anebo se těšíte, že zimní večery budete trávit u praskajícího krbu. Proto je šíře našeho sortimentu tak velká. Možná stavíte dům pro své děti zaručujeme Vám, že ať si vyberete kterýkoli, bude Vaše bydlení zdravé a příjemné. Vybrat ten správný dům je zásadní rozhodnutí na celý život. Nespěchejte. Pozorně se dívejte přehlídka začíná 2

3 Postavte si dům Obsah Cihlový dům POROTHERM Investice, která se vyplatí. Obsah Jaký dům postavím Pasivní dům str Nízkoenergetický dům str Energeticky úsporný dům str Energeticky standardní dům str Z čeho stavět dům, Přehled sortimentu Správný výběr materiálu str Obvodové stěny str Vnitřní stěny str. 16 Systémová řešení detailů str. 17 Malty, omítky, DRYFIX str. 18 Keramické stropy, překlady str. 19 Přehled cihel str. 20 Přehled malt, omítek, DRYFIX str. 21 Způsoby zdění str Stavíme dům Dům za 5 dnů str Pomůžeme Vám str

4 Pasivní dům Dům bez potřeby obvyklé otopné soustavy s používáním strojního větrání Pasivní domy jsou budovy s roční plošnou měrnou potřebou tepla na vytápění E A nepřesahující 20 kwh/(m 2.rok). Současně nemá u těchto budov celkové množství primární energie spojené s provozem budovy (vytápění, ohřev TUV vody a el. energie pro spotřebiče) překračovat hodnotu 120 kwh/(m 2.rok). Pro jednovrstvé obvodové stěny doporučujeme použít cihly POROTHERM Hi Profi a pro vrstvené stěny doporučujeme broušené cihly POROTHERM Profi s milimetrovou maltovou spárou nebo s pěnou DRYFIX. Pasivní dům je pro náročné a výjimečné klienty, pro které je zásadní prioritou maximální úspora provozních nákladů. E A měrná potřeba tepla na vytápění nízké provozní náklady (náklady na vytápění) možnost získání státní dotace vysoké pořizovací náklady (cca o 1/3 vyšší) komplikovaná realizace krbu nebo krbových kamen nižší životnost sendvičových stěn (obvodové stěny s dodatečným zateplením) nutnost nuceného a kontinuálního větrání (vzduchotechnická jednotka s rekuperací) vysoké náklady na údržbu domu a servis technologického vybavení 4

5 Postavte si dům Jaký dům postavím Jaké cihly jsou nejvhodnější? POROTHERM Hi Profi, POROTHERM Hi Profi DRYFIX Cihly pro jednovrstvé obvodové stěny nabízejí maximální úspory tepla a nákladů za energie na vytápění. Cihly s důrazem na ekologii určené pro pasivní domy nabízejí i další výhody jednovrstvých stěn: tepelnou pohodu, zdravé vnitřní klima, bezkonkurenčně dlouhou životnost a nízké náklady na údržbu (opravy). Více informací o cihlách na str. 14. Jednopodlažní dům 1) Dvoupodlažní dům 1) K L A S I F Í T Ř I K A Č N Í D AA POROTHERM Profi, POROTHERM Profi DRYFIX Snadno, rychle, přesně na maltu nebo pěnu DRYFIX. Nízká pracnost a minimální nároky na zařízení stavby (možnost zdění i bez vody a v mrazu), to jsou další výhody zdění z broušených cihel. Stěny z broušených cihel tvoří ideální podklad pro dodatečné vnější zateplení pasivních domů. Více informací o cihlách na str. 15. Další vhodné cihly POROTHERM Hi POROTHERM EKO+ Profi DRYFIX POROTHERM EKO+ Profi POROTHERM EKO+ POROTHERM Ti Profi POROTHERM Profi DRYFIX POROTHERM Profi POROTHERM P+D Z čeho se skládá pasivní dům? STĚNY JEDNOPODLAŽNÍ DŮM 107 m 2 ** POROTHERM 40 Profi + 28 cm tepelné izolace POROTHERM 24 Profi + 40 cm tepelné izolace U = 0,09 U = 0,09 PODLAHY Skladba podlahy s tepelnou izolací 30 cm U = 0,13 STŘECHA Skladba střechy s tepelnou izolací 46 cm U = 0,08 OKNA Izolační trojsklo Lepený rám dodatečně izolovaný PUR pěnou U = 0,50 U = 0,86 DVOUPODLAŽNÍ DŮM 176 m 2 ** POROTHERM 50 Hi Profi DRYFIX POROTHERM 40 Profi DRYFIX + 10 cm tepelné izolace U = 0,16 U = 0,16 Skladba podlahy s tepelnou izolací 30 cm U = 0,13 Skladba střechy s tepelnou izolací 46 cm U = 0,08 Izolační trojsklo Lepený rám dodatečně izolovaný PUR pěnou U = 0,50 U = 0,86 Více informací o vhodných cihlách na str. 12 až 17. VĚTRÁNÍ Mechanické větrání se zpětným získáváním tepla z odpadního vzduchu (rekuperací) Mechanické větrání se zpětným získáváním tepla z odpadního vzduchu (rekuperací) Cena Kč* roční náklady na vytápění Cena Kč* roční náklady na vytápění * ceny plynu (vč. DPH) k , při vytápění kondenzačním kotlem, včetně stálých plateb ** plocha fasády domu v m 2 (po odečtení otvorů oken a dveří) U součinitel prostupu tepla [W/(m 2 K)] (parametr charakterizující tepelné vlastnosti konstrukcí) 1) více informací o typových domech NEPTUN a TITAN programu POROTHERM DŮM Wienerberger získáte na: 5

6 Nízkoenergetický dům Dům s minimalizací energetických ztrát s používáním strojního větrání Nízkoenergetické domy jsou budovy s roční plošnou měrnou potřebou tepla na vytápění E A nepřesahující 50 kwh/(m 2.rok), které využívají velmi účinnou otopnou soustavu. Pro jednovrstvé obvodové stěny doporučujeme výrobky s nadstandardními tepelněizolačními vlastnostmi bloky EKO+, EKO+ Profi, EKO+ Profi DRYFIX a Ti Profi. Nízkoenergetický dům je optimální řešení pro dosažení minimálních nákladů na topení za přijatelnou cenu danou limitovaným architektonickým řešením domu a požadavky na styl bydlení uživatele. E A měrná potřeba tepla na vytápění nižší provozní náklady (náklady na vytápění) dům lze postavit z jednovrstvých stěn bez potřeby dodatečného zateplení vyšší pořizovací náklady (cca o 1/4 vyšší) komplikovaná realizace krbu nebo krbových kamen nižší životnost sendvičových stěn (obvodové stěny s dodatečným zateplením) nutnost nuceného a kontinuálního větrání životnost technologií je výrazně nižší než životnost cihlového domu 6

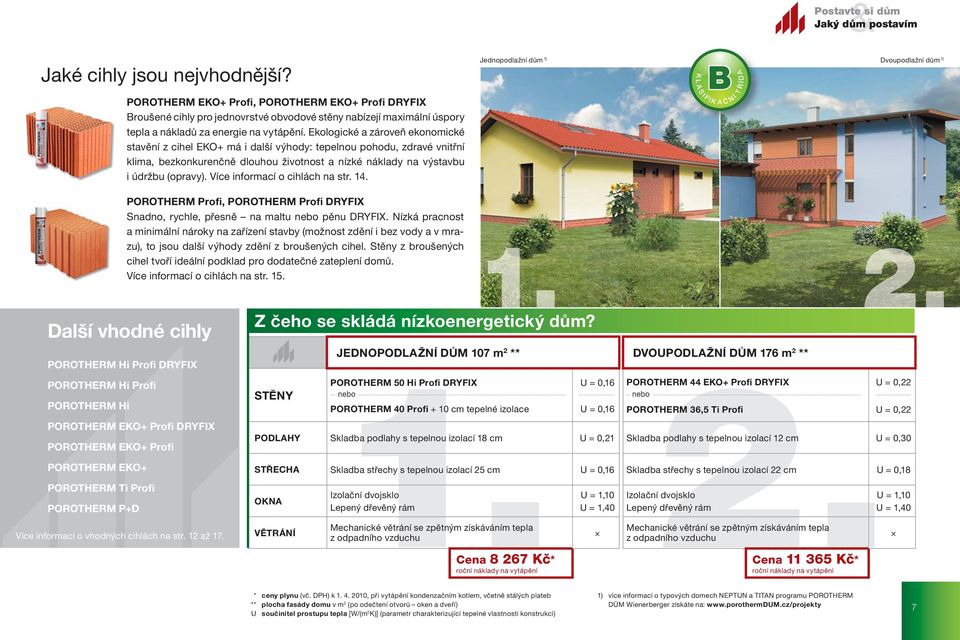

7 Postavte si dům Jaký dům postavím Jaké cihly jsou nejvhodnější? POROTHERM EKO+ Profi, POROTHERM EKO+ Profi DRYFIX Broušené cihly pro jednovrstvé obvodové stěny nabízejí maximální úspory tepla a nákladů za energie na vytápění. Ekologické a zároveň ekonomické stavění z cihel EKO+ má i další výhody: tepelnou pohodu, zdravé vnitřní klima, bezkonkurenčně dlouhou životnost a nízké náklady na výstavbu i údržbu (opravy). Více informací o cihlách na str. 14. Jednopodlažní dům 1) Dvoupodlažní dům 1) K L A S I F Í T Ř I K A Č N Í D AB POROTHERM Profi, POROTHERM Profi DRYFIX Snadno, rychle, přesně na maltu nebo pěnu DRYFIX. Nízká pracnost a minimální nároky na zařízení stavby (možnost zdění i bez vody a v mrazu), to jsou další výhody zdění z broušených cihel. Stěny z broušených cihel tvoří ideální podklad pro dodatečné zateplení domů. Více informací o cihlách na str. 15. Další vhodné cihly POROTHERM Hi Profi DRYFIX POROTHERM Hi Profi POROTHERM Hi POROTHERM EKO+ Profi DRYFIX POROTHERM EKO+ Profi POROTHERM EKO+ POROTHERM Ti Profi POROTHERM P+D Z čeho se skládá nízkoenergetický dům? STĚNY JEDNOPODLAŽNÍ DŮM 107 m 2 ** POROTHERM 50 Hi Profi DRYFIX POROTHERM 40 Profi + 10 cm tepelné izolace U = 0,16 U = 0,16 PODLAHY Skladba podlahy s tepelnou izolací 18 cm U = 0,21 STŘECHA Skladba střechy s tepelnou izolací 25 cm U = 0,16 OKNA Izolační dvojsklo Lepený dřevěný rám U = 1,10 U = 1,40 DVOUPODLAŽNÍ DŮM 176 m 2 ** POROTHERM 44 EKO+ Profi DRYFIX POROTHERM 36,5 Ti Profi U = 0,22 U = 0,22 Skladba podlahy s tepelnou izolací 12 cm U = 0,30 Skladba střechy s tepelnou izolací 22 cm U = 0,18 Izolační dvojsklo Lepený dřevěný rám U = 1,10 U = 1,40 Více informací o vhodných cihlách na str. 12 až 17. VĚTRÁNÍ Mechanické větrání se zpětným získáváním tepla z odpadního vzduchu Mechanické větrání se zpětným získáváním tepla z odpadního vzduchu Cena Kč* roční náklady na vytápění Cena Kč* roční náklady na vytápění * ceny plynu (vč. DPH) k , při vytápění kondenzačním kotlem, včetně stálých plateb ** plocha fasády domu v m 2 (po odečtení otvorů oken a dveří) U součinitel prostupu tepla [W/(m 2 K)] (parametr charakterizující tepelné vlastnosti konstrukcí) 1) více informací o typových domech NEPTUN a TITAN programu POROTHERM DŮM Wienerberger získáte na: 7

8 Energeticky úsporný dům Dům optimalizovaných vlastností s ohledem na vyváženost pořizovacích a provozních nákladů Pro obvodové stěny doporučujeme broušené cihly Profi a Profi DRYFIX, které zabezpečí mikroklima zdravého bydlení společně s nízkými náklady na výstavbu i provoz domu. Můžete rovněž zvolit výrobky s nadstandardními tepelněizolačními vlastnostmi bloky EKO+, EKO+ Profi, EKO+ Profi DRYFIX a Ti Profi. Bydlení v energeticky úsporném domě je ekonomické a ekologické. Ušetříte za náklady na vytápění a získáte jistotu trvalé hodnoty své investice dům z přírodních materiálů. optimální pořizovací náklady snadná instalace krbu či krbových kamen vysoká životnost jednovrstvých stěn nízké náklady na údržbu domu přirozené větrání je snadné a neomezuje život v domě snadná údržba a bezporuchovost výborná akumulace zdiva (jednovrstvé zdivo přináší zisky energie i ve slunných zimních dnech) standardní provozní náklady (náklady na vytápění) 8

9 Postavte si dům Jaký dům postavím Jaké cihly jsou nejvhodnější? POROTHERM Profi, POROTHERM Profi DRYFIX Broušené cihly pro ekonomické a zároveň ekologické stavění. Optimální poměr pořizovacích a provozních nákladů (náklady na vytápění). Nízká pracnost a minimální nároky na zařízení stavby (možnost zdění i bez vody a v mrazu zdění na pěnu DRYFIX), to jsou další výhody zdění z broušených cihel. Nová receptura a nové děrování cihel snižují zatížení životního prostředí při výrobě i během užívání stavby. Více informací o cihlách na str. 15. Jednopodlažní dům 1) Dvoupodlažní dům 1) K L A S I F Í T Ř I K A Č N Í D AB Další vhodné cihly POROTHERM Hi Profi DRYFIX POROTHERM Hi Profi POROTHERM Hi POROTHERM EKO+ Profi DRYFIX POROTHERM EKO+ Profi POROTHERM EKO+, POROTHERM Ti Profi Cihly pro jednovrstvé obvodové stěny nabízejí maximální úspory tepla a nákladů za energie na vytápění. Cihly s maximálním důrazem na ekologii a cihly plněné již ve výrobě přírodním izolantem perlitem nabízejí i další výhody jednovrstvých stěn: tepelnou pohodu, zdravé vnitřní prostředí, bezkonkurenčně dlouhou životnost a nízké náklady na údržbu (opravy). Více informací o cihlách na str. 14. Z čeho se skládá energeticky úsporný dům? STĚNY JEDNOPODLAŽNÍ DŮM 107 m 2 ** POROTHERM 44 Profi POROTHERM 44 P+D U = 0,26 U = 0,28 PODLAHY Skladba podlahy s tepelnou izolací 10 cm U = 0,35 DVOUPODLAŽNÍ DŮM 176 m 2 ** POROTHERM 44 EKO+ Profi DRYFIX POROTHERM 36,5 Ti Profi U = 0,22 U = 0,22 Skladba podlahy s tepelnou izolací 12 cm U = 0,30 POROTHERM P+D STŘECHA Skladba střechy s tepelnou izolací 20 cm U = 0,20 Skladba střechy s tepelnou izolací 22 cm U = 0,18 OKNA Izolační dvojsklo Lepený dřevěný rám U = 1,10 U = 1,40 Izolační dvojsklo Lepený dřevěný rám U = 1,10 U = 1,40 Více informací o vhodných cihlách na str. 12 až 17. VĚTRÁNÍ Přirozené větrání okny (topení lze snadno doplnit krbem, kamny, aj.) Přirozené větrání okny (topení lze snadno doplnit krbem, kamny, aj.) Cena Kč* roční náklady na vytápění Cena Kč* roční náklady na vytápění * ceny plynu (vč. DPH) k , při vytápění kondenzačním kotlem, včetně stálých plateb ** plocha fasády domu v m 2 (po odečtení otvorů oken a dveří) U součinitel prostupu tepla [W/(m 2 K)] (parametr charakterizující tepelné vlastnosti konstrukcí) 1) více informací o typových domech NEPTUN a TITAN programu POROTHERM DŮM Wienerberger získáte na: 9

10 Energeticky standardní dům Dům optimalizovaný na nízké pořizovací náklady a splňující požadavky norem a vyhlášek Díky broušeným cihlám Profi a zdění s milimetrovou maltovou spárou nebo s pěnou DRYFIX zamezíte tepelným mostům a stavba bude stále suchá. Jednoduchou stavbou ušetříte za realizaci a zajistíte si zdravé a příjemné bydlení v cihlovém domě, který zároveň splňuje veškeré požadavky norem a vyhlášek. nízké pořizovací náklady snadná instalace krbu či krbových kamen nízké náklady na údržbu domu přirozené větrání je snadné a neomezuje život v domě snadná údržba a bezporuchovost vysoká životnost jednovrstvých stěn výborná akumulace zdiva (jednovrstvé zdivo přináší zisky energie i ve slunných zimních dnech) vyšší provozní náklady (náklady na vytápění) 10

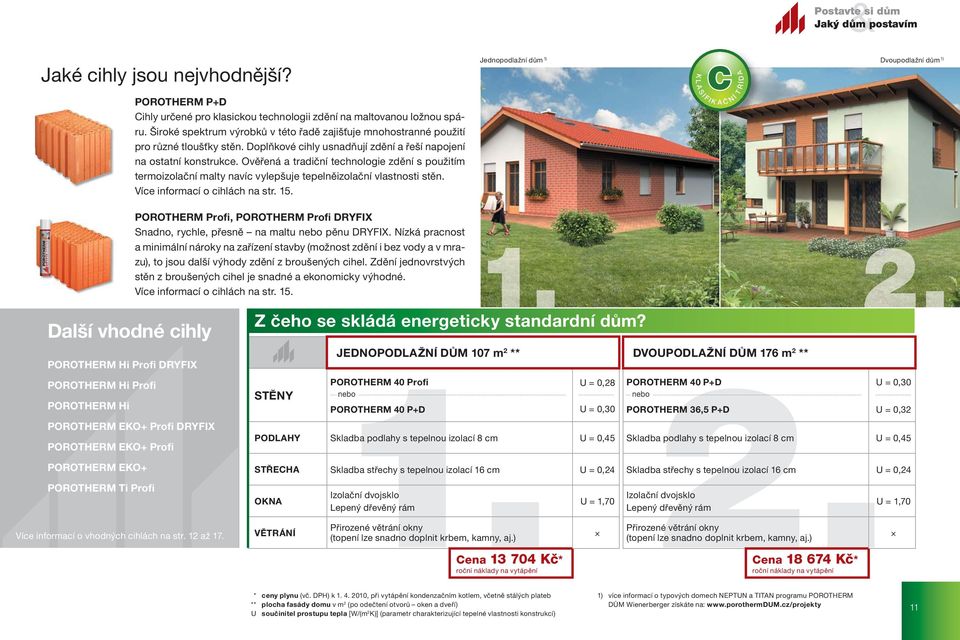

11 Postavte si dům Jaký dům postavím Jaké cihly jsou nejvhodnější? POROTHERM P+D Cihly určené pro klasickou technologii zdění na maltovanou ložnou spáru. Široké spektrum výrobků v této řadě zajišťuje mnohostranné použití pro různé tloušťky stěn. Doplňkové cihly usnadňují zdění a řeší napojení na ostatní konstrukce. Ověřená a tradiční technologie zdění s použitím termoizolační malty navíc vylepšuje tepelněizolační vlastnosti stěn. Více informací o cihlách na str. 15. Jednopodlažní dům 1) Dvoupodlažní dům 1) K L A S I F Í T Ř I K A Č N Í D AC POROTHERM Profi, POROTHERM Profi DRYFIX Snadno, rychle, přesně na maltu nebo pěnu DRYFIX. Nízká pracnost a minimální nároky na zařízení stavby (možnost zdění i bez vody a v mrazu), to jsou další výhody zdění z broušených cihel. Zdění jednovrstvých stěn z broušených cihel je snadné a ekonomicky výhodné. Více informací o cihlách na str. 15. Další vhodné cihly POROTHERM Hi Profi DRYFIX POROTHERM Hi Profi POROTHERM Hi POROTHERM EKO+ Profi DRYFIX POROTHERM EKO+ Profi Z čeho se skládá energeticky standardní dům? JEDNOPODLAŽNÍ DŮM 107 m 2 ** POROTHERM 40 Profi U = 0,28 DVOUPODLAŽNÍ DŮM 176 m 2 ** POROTHERM 40 P+D U = 0,30 STĚNY POROTHERM 40 P+D U = 0,30 POROTHERM 36,5 P+D U = 0,32 PODLAHY Skladba podlahy s tepelnou izolací 8 cm U = 0,45 Skladba podlahy s tepelnou izolací 8 cm U = 0,45 POROTHERM EKO+ POROTHERM Ti Profi STŘECHA Skladba střechy s tepelnou izolací 16 cm U = 0,24 OKNA Izolační dvojsklo Lepený dřevěný rám U = 1,70 Skladba střechy s tepelnou izolací 16 cm U = 0,24 Izolační dvojsklo Lepený dřevěný rám U = 1,70 Více informací o vhodných cihlách na str. 12 až 17. VĚTRÁNÍ Přirozené větrání okny (topení lze snadno doplnit krbem, kamny, aj.) Přirozené větrání okny (topení lze snadno doplnit krbem, kamny, aj.) Cena Kč* roční náklady na vytápění Cena Kč* roční náklady na vytápění * ceny plynu (vč. DPH) k , při vytápění kondenzačním kotlem, včetně stálých plateb ** plocha fasády domu v m 2 (po odečtení otvorů oken a dveří) U součinitel prostupu tepla [W/(m 2 K)] (parametr charakterizující tepelné vlastnosti konstrukcí) 1) více informací o typových domech NEPTUN a TITAN programu POROTHERM DŮM Wienerberger získáte na: 11

12 Správný výběr materiálu ušetří v budoucnu peníze Přehled sortimentu Unikající teplo se chová jako voda, a tudíž nejvíce uniká tou nejsnazší cestou všude tam, kde je v hrubé stavbě použit nesourodý nebo nekvalitní materiál. Při výstavbě domu je proto nutné dbát jak na pečlivost a preciznost při zdění, tak volit materiál s odpovídajícím tepelným odporem. Zdivo je tak schopné poskytnout lepší tepelnou izolaci, spotřeba energií na topení je nižší a v důsledku je možné bydlet levněji. Systém POROTHERM minimalizuje tepelné ztráty systémovým řešením detailů. V rámci svého sortimentu nabízí i speciální cihly POROTHERM Hi, EKO+ a Ti pro nízkoenergetické a pasivní domy. stěny z cihel POROTHERM EKO+ Profi převyšují o více než 80 % požadavky norem na tepelněizolační vlastnosti obvodových stěn? 12

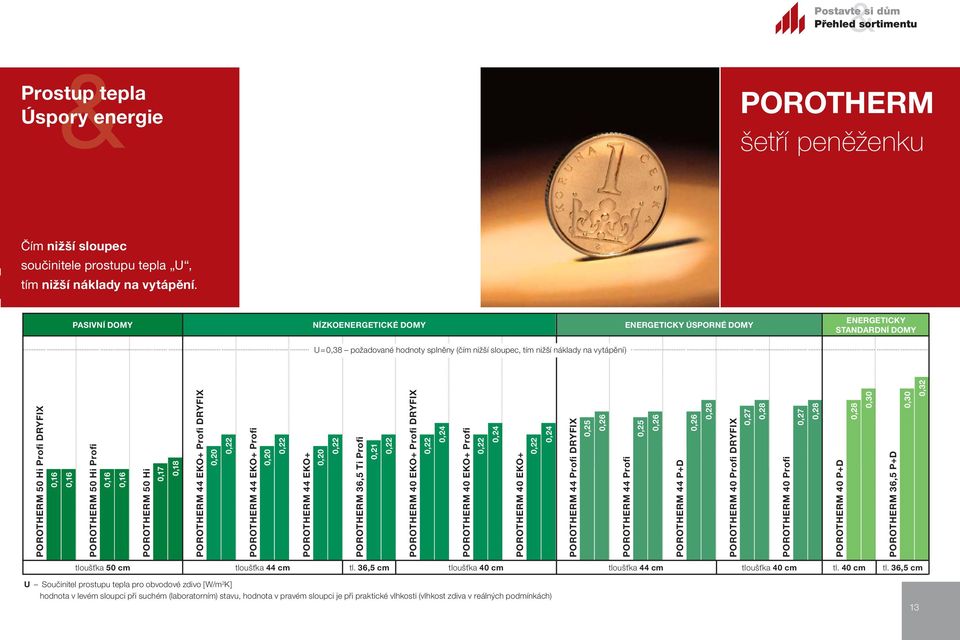

13 Postavte si dům Přehled sortimentu Prostup tepla Úspory energie POROTHERM šetří peněženku Čím nižší sloupec součinitele prostupu tepla U, tím nižší náklady na vytápění. PASIVNÍ DOMY NÍZKOENERGETICKÉ DOMY ENERGETICKY ÚSPORNÉ DOMY ENERGETICKY STANDARDNÍ DOMY U = 0,38 požadované hodnoty splněny (čím nižší sloupec, tím nižší náklady na vytápění) POROTHERM 50 Hi Profi DRYFIX 0,16 0,16 POROTHERM 50 Hi Profi 0,16 0,16 POROTHERM 50 Hi 0,17 0,18 POROTHERM 44 EKO+ Profi DRYFIX 0,20 0,22 POROTHERM 44 EKO+ Profi 0,20 0,22 POROTHERM 44 EKO+ 0,20 0,22 POROTHERM 36,5 Ti Profi 0,21 0,22 POROTHERM 40 EKO+ Profi DRYFIX 0,22 0,24 POROTHERM 40 EKO+ Profi 0,22 0,24 POROTHERM 40 EKO+ 0,22 0,24 POROTHERM 44 Profi DRYFIX 0,25 0,26 POROTHERM 44 Profi 0,25 0,26 POROTHERM 44 P+D 0,26 0,28 POROTHERM 40 Profi DRYFIX 0,27 0,28 POROTHERM 40 Profi 0,27 0,28 POROTHERM 40 P+D 0,28 0,30 POROTHERM 36,5 P+D 0,30 0,32 tloušťka 50 cm tloušťka 44 cm tl. 36,5 cm tloušťka 40 cm tloušťka 44 cm tloušťka 40 cm tl. 40 cm tl. 36,5 cm U Součinitel prostupu tepla pro obvodové zdivo [W/m 2 K] hodnota v levém sloupci při suchém (laboratorním) stavu, hodnota v pravém sloupci je při praktické vlhkosti (vlhkost zdiva v reálných podmínkách) 13

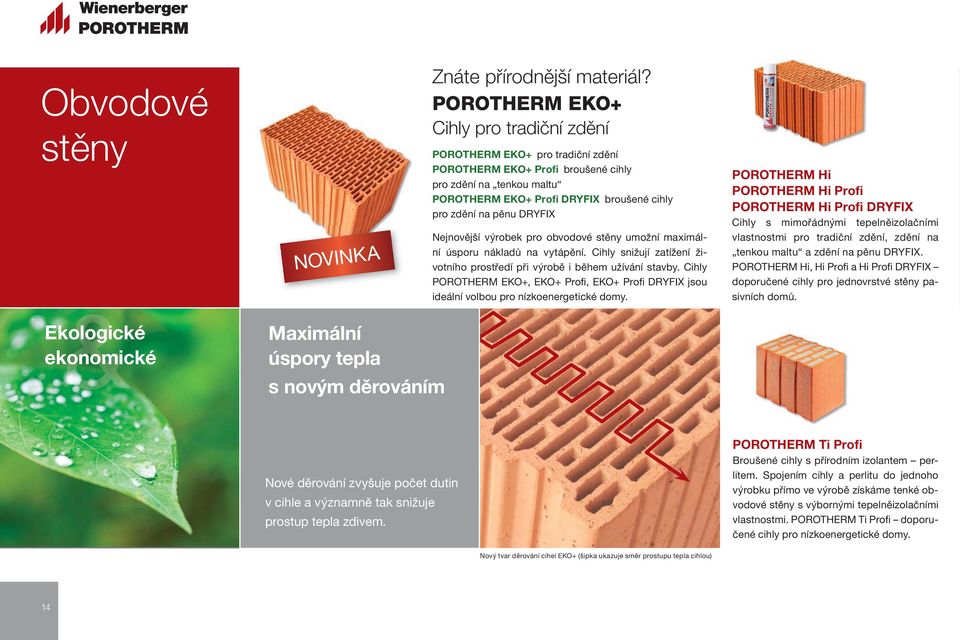

14 Obvodové stěny NOVINKA Znáte přírodnější materiál? POROTHERM EKO+ Cihly pro tradiční zdění POROTHERM EKO+ pro tradiční zdění POROTHERM EKO+ Profi broušené cihly pro zdění na tenkou maltu POROTHERM EKO+ Profi DRYFIX broušené cihly pro zdění na pěnu DRYFIX Nejnovější výrobek pro obvodové stěny umožní maximální úsporu nákladů na vytápění. Cihly snižují zatížení životního prostředí při výrobě i během užívání stavby. Cihly POROTHERM EKO+, EKO+ Profi, EKO+ Profi DRYFIX jsou ideální volbou pro nízkoenergetické domy. POROTHERM Hi POROTHERM Hi Profi POROTHERM Hi Profi DRYFIX Cihly s mimořádnými tepelněizolačními vlastnostmi pro tradiční zdění, zdění na tenkou maltu a zdění na pěnu DRYFIX. POROTHERM Hi, Hi Profi a Hi Profi DRYFIX doporučené cihly pro jednovrstvé stěny pasivních domů. Ekologické ekonomické Maximální úspory tepla s novým děrováním Nové děrování zvyšuje počet dutin v cihle a významně tak snižuje prostup tepla zdivem. POROTHERM Ti Profi Broušené cihly s přírodním izolantem perlitem. Spojením cihly a perlitu do jednoho výrobku přímo ve výrobě získáme tenké obvodové stěny s výbornými tepelněizolačními vlastnostmi. POROTHERM Ti Profi doporučené cihly pro nízkoenergetické domy. Nový tvar děrování cihel EKO+ (šipka ukazuje směr prostupu tepla cihlou) 14

15 Postavte si dům Přehled sortimentu Zdění z broušených cihel na pěnu DRYFIX Rychlé snadné zdění POROTHERM Profi Snadno, rychle, přesně na maltu pro tenké spáry. Úspora malty a nízká pracnost, to jsou další výhody zdění z broušených cihel. Stavba z broušených cihel zaujme na první pohled. POROTHERM Profi DRYFIX Snadno, rychle, přesně a bez malty. Takto je možné zdít z broušených cihel pomocí speciální pěny DRYFIX, navíc dvojnásobnou rychlostí! Profi broušená cihla pro zdění se používá malta pro tenké spáry Ověřená kvalita Profi DRYFIX broušená cihla pro zdění se používá pěna DRYFIX POROTHERM P+D Tradiční technologie zdění na maltovanou ložnou spáru. Široké spektrum výrobků v této řadě zajišťuje mnohostranné použití pro různé tloušťky stěn. Doplňkové cihly usnadňují zdění a řeší napojení na ostatní konstrukce. Nikdy jste nezdili? Vyzkoušejte POROTHERM Profi DRYFIX, klidně i za mrazu! 15

16 Vnitřní stěny Akustické stěny Akustické stěny Cihly určené pro oddělení klidných a rušných místností. Akustické cihly je možné použít pro příčky i pro nosné stěny. Zdivo z cihel POROTHERM AKU zajistí dostatek ticha a klidu. Nosné stěny Příčky Cihlové vnitřní stěny zajistí pocit bezpečí, tepelnou pohodu a zdravé vnitřní klima. Nosné stěny Cihly pro vnitřní nosné stěny s požadavkem na vysokou únosnost zdiva. Je možné použít jak tradiční cihly POROTHERM P+D tak i broušené cihly Profi a Profi DRYFIX (DRYFIX zdění na pěnu). Příčky Cihly pro snadné vytvoření nenosných příček a přizdívek. Je možné použít jak tradiční cihly POROTHERM P+D tak i broušené cihly Profi a Profi DRYFIX. Pro akustické příčky jsou k dispozici cihly AKU. 16

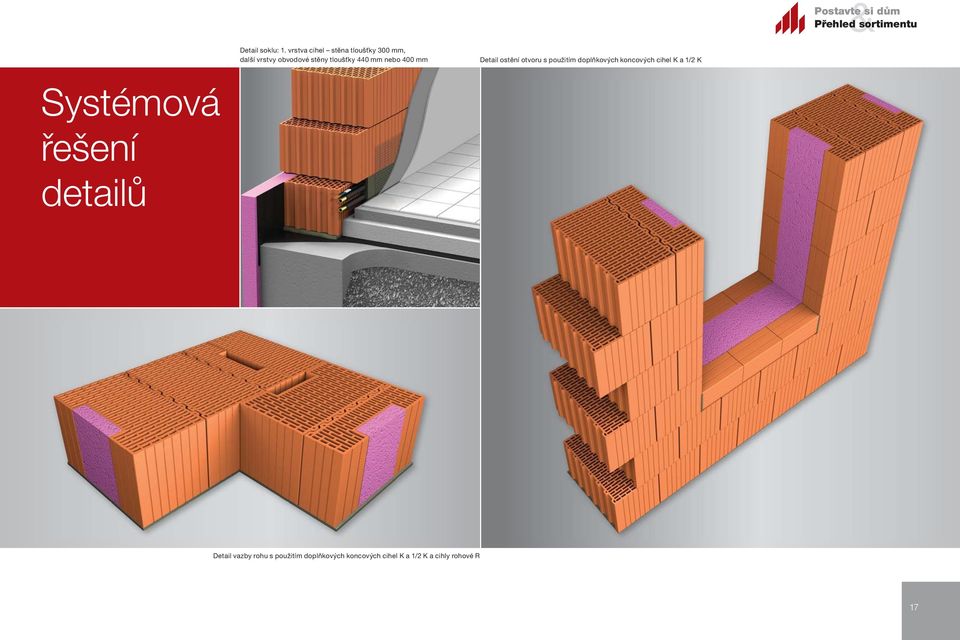

17 Postavte si dům Přehled sortimentu Systémová řešení detailů Detail soklu: 1. vrstva cihel stěna tloušťky 300 mm, další vrstvy obvodové stěny tloušťky 440 mm nebo 400 mm Detail ostění otvoru s použitím doplňkových koncových cihel K a 1/2 K Detail vazby rohu s použitím doplňkových koncových cihel K a 1/2 K a cihly rohové R 17

18 Malty Omítky DRYFIX Nanášení pěny DRYFIX pistolí na ložnou plochu broušených cihel ve dvou pásech. Zdění na pěnu DRYFIX.SYSTEM Zdění pro každé roční období! POROTHERM DRYFIX.SYSTEM je nový způsob zpracování broušených cihel POROTHERM. Místo malty pro tenké spáry se řady cihel pevně spojují pomocí speciální pěny DRYFIX pro broušené cihly. Díky tomuto jednoduchému, velmi rychlému a suchému DRYFIXzpracování broušených cihel je možné zdít i v zimním období až do -5 C. Pěnu POROTHERM DRYFIX získáte zdarma v rámci dodávky cihel. Malty Omítky Malty Malty, které stačí na stavbě smíchat již jen s vodou, poskytují stálou kvalitu a šetří čas a místo k zařízení staveniště. Lehká malta POROTHERM TM zlepšuje tepelněizolační vlastnosti zdiva až o 22 %. Mezi malty pro broušené cihly řadíme zakládací maltu, která usnadní přesné a rychlé založení 1. vrstvy broušených cihel a maltu pro zdění, která je součástí dodávky broušených cihel (Profi, Hi Profi, EKO+ Profi, Ti Profi ). Omítky Pytlované omítky POROTHERM pro ruční i strojní omítání umožňují snadné provedení vnitřních i vnějších omítek optimálních vlastností pro keramické stěny. Omítky POROTHERM zlepšují tepelněizolační vlastnosti zdiva, usnadňují omítání, zaručují stálou kvalitu směsí a spoří čas díky možnosti zhotovit omítku pouze v jedné vrstvě. 18

19 Postavte si dům Přehled sortimentu Keramické stropy Překlady Řez keramickým stropem s použitím stropních nosníků, stropních vložek a věncovek (včetně provedení pozedního věnce) Stropní nosníky Keramobetonové stropní nosníky je možné použít pro světlé rozpětí (vzdálenost nosných stěn) až mm. Variabilita použití je dána možností měnit vzdálenost nosníků a volit ze šesti tlouštěk stropu podle požadovaného zatížení a rozpětí. Keramické stropní nosníky jsou vhodné i pro ruční montáž stropu. Stropní nosníky POROTHERM lze použít i pro konstrukce balkonů a konzol. venkovní rolety mohou snížit tepelné ztráty až o 30%. Venkovní roleta zabudovaná v překladu POROTHERM VARIO R Roletové a žaluziové překlady, nosné překlady Překlady POROTHERM se používají nad dveřními a okenními otvory do max. šířky otvorů mm. Vyznačují se snadnou a rychlou montáží a vysokou únosností. Roletové a žaluziové překlady VARIO umožňují navíc snadnou dodatečnou montáž venkovních rolet nebo žaluzií. Více informací o překladech VARIO: Vložky, věncovky Keramické stropní vložky se ukládají mezi stropní nosníky. Vyrábějí se v osmi různých tloušťkách pro doporučené tloušťky stropu od 190 mm do 290 mm (tloušťka keramického stropu včetně nadbetonování). Věncovky umístěné v rovině stropní konstrukce navazují na obvodové stěny a tvoří ideální podklad pro fasádní omítku. V kombinaci s tepelným izolantem minimalizují tepelné mosty v konstrukci. Používají se pro všechny tloušťky keramických stropů POROTHERM. 19

20 Ideální pro svépomocné zdění Broušené cihly Rychlé & snadné zdění Přesnost & preciznost Protihlukové akustické stěny Přehled cihel Typ stěny Obvodové stěny (strana 14-15) Tloušťka stěny 50 cm 44 cm 40 cm POROTHERM Profi DRYFIX POROTHERM Profi POROTHERM Hi Profi DRYFIX broušené cihly zděné na pěnu (spára do 1 mm) EKO+ Profi DRYFIX Profi DRYFIX broušené cihly zděné na tenkou maltu (spára 1 mm) cihly zděné na maltu (spára 12 mm) Hi Profi EKO+ Profi Ti Profi Profi Hi EKO+ P+D AKU 1/2 1/2 1/2 1/2 K R 1/2 K R 1/2 K R 1/2 K R 1/2 K R 1/2 K R N 1/2 K R 1/2 K R 1/2 K R 1/2 K R 1/2 K R 1/2 K R N 36,5 cm podle technologie zdění, tloušťky a typu stěny 30 cm 1/2 1/2 K 1/2 R 1/2 R 1/2 R N 25 cm Doplňkové cihly: K cihla koncová 1/2 cihla poloviční (úplné označení 1/2 K) Vnitřní nosné stěny (strana 16) 24 cm 19 cm N 17,5 cm 14 cm Příčky 11,5 cm R cihla rohová N cihla nízká (strana 16) 8 cm Příklady použití doplňkových cihel (systémová řešení detailů) na str. 17. Zdění i za mrazu OZNAČENÍ DOPLŇKOVÝCH CIHEL: 1/2 cihla poloviční (úplné označení 1/2 K) K cihla koncová R cihla rohová N cihla nízká 20

21 Postavte si dům Přehled sortimentu Přehled malt, omítek, DRYFIX Typ produktu Malty (strana 18) Označení a použití produktu POROTHERM TM pro tradiční zdění (tepelněizolační) POROTHERM Profi AM zakládací malta pro založení 1. vrstvy cihel POROTHERM Profi DBM POROTHERM Profi DRYFIX POROTHERM Profi POROTHERM broušené cihly zděné na pěnu (spára do 1 mm) Hi Profi DRYFIX EKO+ Profi DRYFIX Profi DRYFIX broušené cihly zděné na tenkou maltu (spára 1 mm) pro zdění broušených cihel Profi ZDARMA* ZDARMA* ZDARMA* POROTHERM Ti malta cihly zděné na maltu (spára 12 mm) Hi Profi EKO+ Profi Ti Profi Profi Hi EKO+ P+D AKU pro zdění broušených cihel Ti Profi ZDARMA* Pěna DRYFIX (strana 18) Omítky (strana 18) POROTHERM DRYFIX pro suché zdění broušených cihel Profi DRYFIX ZDARMA* ZDARMA* ZDARMA* POROTHERM TO pro ruční omítání (tepelněizolační) POROTHERM UNIVERSAL pro ruční omítání v interiéru i exteriéru Zdění i za mrazu * Zdicí pěna DRYFIX a malty pro zdění broušených cihel POROTHERM Profi DRYFIX a POROTHERM Profi jsou zdarma, resp. jsou součástí dodávky cihel 21

22 Způsoby zdění Roh stěny z broušených cihel POROTHERM Profi Zdění z broušených cihel jednoduché a rychlé Systém DRYFIX umožňuje pevné spojení řady broušených cihel POROTHERM Profi DRYFIX pomocí zdicí pěny. POROTHERM DRYFIX.SYSTEM je kdykoli připraven k okamžitému použití. Významná je úspora pracovní doby až o 50 % oproti tradičnímu zdění, snadná manipulace s jednosložkovou pěnou DRYFIX a maximální tepelná ochrana díky odstranění tepelných mostů v ložných spárách. Čisté staveniště, jednoduchá logistika, rychlé a jednoduché zdění zaručují hospodárné práce v jakémkoli ročním období. Zdění na jednosložkovou pěnu DRYFIX je možné i za mrazu až do -5 C. Zdění na pěnu Zdění na pěnu DRYFIX Pro nanesení pěny DRYFIX se používá pistole. Na vyrovnanou vrstvu cihel se nanesou dva pásy pěny o průměru cca 3 cm ve vzdálenosti 5 cm od okrajů zdi. Při tloušťce zdi 80 nebo 115 mm se nanáší pouze jeden pás pěny uprostřed cihly. Tloušťka ložné spáry je do 1 mm. Pěna DRYFIX je součástí dodávky broušených cihel POROTHERM Profi DRYFIX. Nanášení pěny DRYFIX pistolí na ložnou plochu broušených cihel ve dvou pásech. 22

23 Postavte si dům Stavíme dům Nanášení malty nanášecím válcem na ložnou plochu broušených cihel. Zdění na tenkou maltu Zdění na tenkou maltu K nanášení malty pro tenké spáry se používá nanášecí válec. Rovnoměrným pohybem válce se malta dostává na ložnou plochu cihel. Do takto nanesené tenké vrstvy malty se pokládá následující vrstva cihel. Tloušťka ložné spáry je 1 mm. Malta pro zdění broušených cihel (POROTHERM Profi DBM) je součástí dodávky broušených cihel POROTHERM Profi. Tradiční zdění Tradiční zdění Malty pro tradiční způsoby zdění (např. tepelněizolační malta POROTHERM TM) se na ložné spáry cihel nanáší zednickou lžící ve stejné šířce jako je tloušťka stěny tzn. až k oběma lícům stěny. Zdicí malta musí mít takovou konzistenci, aby nezatékala do svislých otvorů v cihlách! Tloušťka ložné spáry je 12 mm. Malta POROTHERM TM se objednává samostatně (není součástí dodávky cihel).... zdění z broušených cihel POROTHERM Profi DRYFIX je až o 50% rychlejší než běžné? můžete zdít i za mrazu? Tradiční nanášení malty zednickou lžicí na ložnou plochu cihel. 23

24 Vybrali jste si dům, ale jak ho postavit? Zorientovali jste se v nabídce? Už víte čemu dáte přednost? Vyšším nákladům na topení a nižší investici do zateplení? Nebo právě naopak? Vy a Váš projekt jste jedineční. Rozhodnete se jistě tak, jak to dovolují rodinné finance, ale v úvahu vezmete i celou řadu dalších aspektů. Celá řada stavebníků zvládne hrubou stavbu svépomocí, jiní svěří realizaci svého snu profesionálům. Sen každopádně může být uskutečněn velmi rychle a to je určitě povzbuzující. Projděme si hrubou stavbu krok za krokem. K tomu nám postačí jen 5 dní! Zdění na pěnu DRYFIX i za mrazu. Tradiční zdění na tepelněizolační maltu POROTHERM TM. 24

25 Postavte si dům Stavíme dům Dům za dnů Hrubá stavba za 5 dnů jen s broušenými cihlami POROTHERM Profi Jednou z hlavních výhod broušených cihel POROTHERM je rychlost zdění. Úspora času je až 50 % oproti zdění na klasickou maltu. Na rodinném domě, který Vám představíme, jsme mohli vztyčit glajchu (glajcha = stuhami ozdobená zelená větev, která znamená postavení stavby do úrovně pod střechu) již za pět dnů. Jak se to dá zvládnout? O své zkušenosti se s námi podělila stavební parta pod vedením zednického mistra Michala Kubeše, která systém broušených cihel POROTHERM Profi vyzkoušela na stavbě. Broušené cihly POROTHERM Profi Systém broušených cihel POROTHERM Profi představuje velmi efektivní a moderní technologii zdění cihel. Broušené cihly POROTHERM Profi jsou cihly s broušenými ložnými plochami, což umožňuje jejich zdění na tzv. maltu pro tenké spáry (POROTHERM Profi DBM) nebo tzv. suché zdění na zdicí pěnu (POROTHERM DRYFIX.SYSTEM). Zdění z broušených cihel přináší na stavbu množství výhod: přesná výška cihel = přesné a jednoduché zdění rychlé zdění = úspora času až 30 % (pro DRYFIX.SYSTEM až 50 %) malá spotřeba zdicí malty = úspora až 90 % při suchém zdění s POROTHERM DRYFIX je možné zdít i za mrazu (do -5 C) minimální stavební vlhkost ve zdivu = záruka tepelněizolačních parametrů (vlhkost výrazně zhoršuje tepelněizolační vlastnosti zdiva) méně zdicí malty = úspora místa na stavbě POROTHERM Profi = kvalitní hrubá stavba 25

26 Zaměřování základové desky 1. Založení první vrstvy cihel První den jsme zaměřili základovou desku a položili první vrstvu cihel obvodových a vnitřních nosných stěn. První vrstva broušených cihel POROTHERM Profi se zdí na zakládací maltu (POROTHERM Profi AM). Protože jsme se rozhodli systém broušených cihel POROTHERM Profi použít na stavbě vůbec poprvé, přivítali jsme pomoc společnosti Wienerberger. V dohodnutém termínu se na naši stavbu dostavil stavební technik společnosti Wienerberger, který nám bezplatně pomohl se založením stavby. Zároveň nás seznámil i s dalšími fázemi zdění z broušených cihel, abychom mohli v dalším zdění pokračovat již zcela samostatně. Komentář Michala Kubeše: Pro snadné založení první vrstvy broušených cihel jsme využili tzv. zakládací soupravu, kterou jsme si pro tuto naši první zkušenost s broušenými cihlami zapůjčili v jedné z doporučených půjčoven ( Založení první vrstvy cihel 26
