Akreditovaný subjekt: V-NASS, a.s. Kontrolní metrologické středisko kalibrační laboratoř Halasova 2938/1A, Ostrava - Vítkovice

Transkript

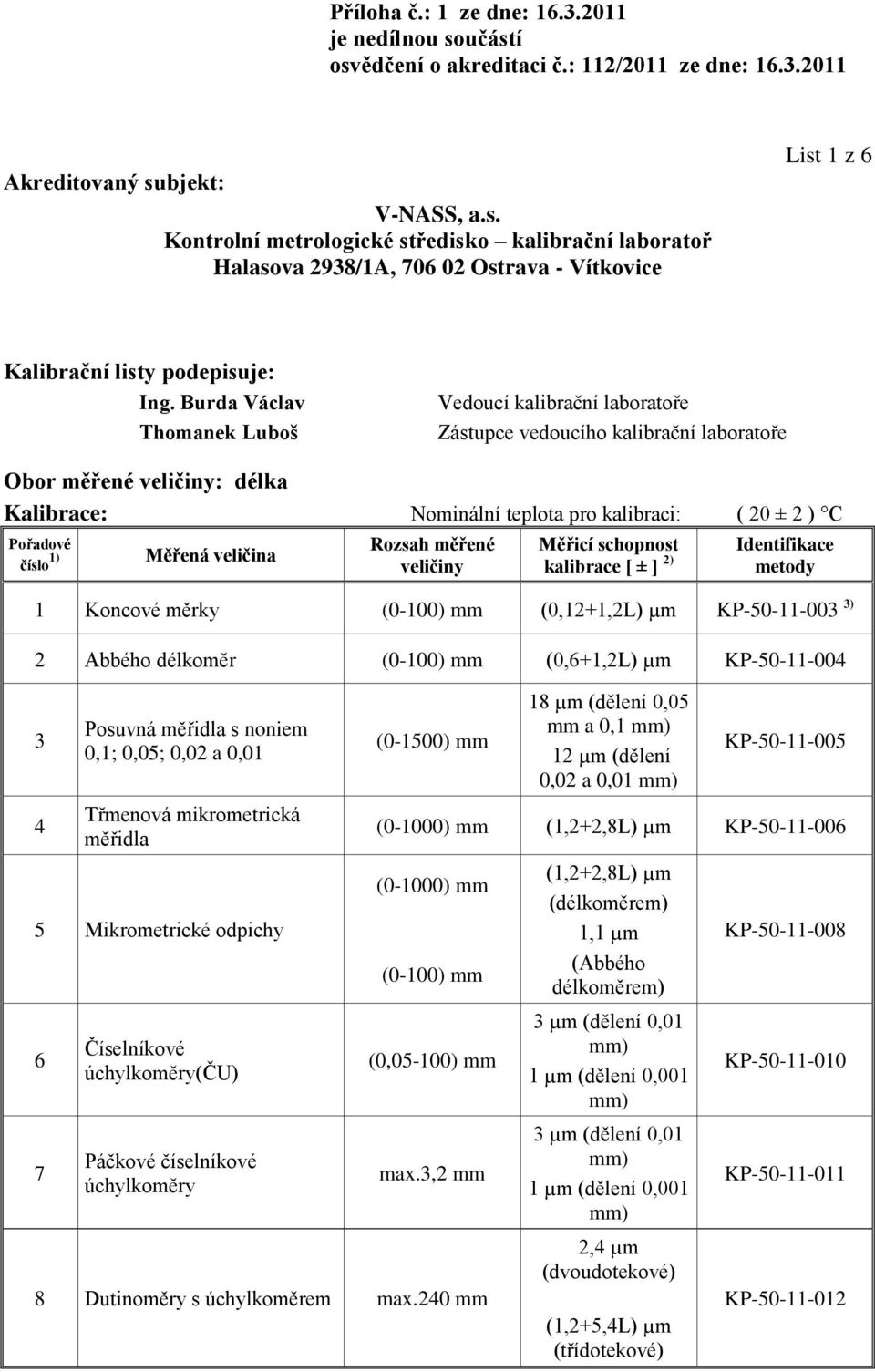

1 List 1 z 6 Kalibrační listy podepisuje: Ing. Burda Václav Thomanek Luboš Vedoucí kalibrační laboratoře Zástupce vedoucího kalibrační laboratoře Obor měřené : délka Kalibrace: Nominální teplota pro kalibraci: ( 20 ± 2 ) C 1 Koncové měrky (0-100) mm (0,12+1,2L) µm KP ) 2 Abbého délkoměr (0-100) mm (0,6+1,2L) µm KP Posuvná měřidla s noniem 0,1; 0,05; 0,02 a 0,01 (0-1500) mm 18 µm (dělení 0,05 mm a 0,1 12 µm (dělení 0,02 a 0,01 KP Třmenová mikrometrická měřidla (0-1000) mm (1,2+2,8L) µm KP Mikrometrické odpichy (0-1000) mm (0-100) mm (1,2+2,8L) µm 1,1 µm (Abbého délkoměrem) KP Číselníkové úchylkoměry(ču) (0,05-100) mm 3 µm (dělení 0,01 1 µm (dělení 0,001 KP Páčkové číselníkové úchylkoměry max.3,2 mm 3 µm (dělení 0,01 1 µm (dělení 0,001 KP Dutinoměry s úchylkoměrem max.240 mm 2,4 µm (dvoudotekové) (1,2+5,4L) µm (třídotekové) KP

2 List 2 z 6 (2-100) mm 2 µm (koncovými měrkami) 9 Třmenové kalibry hladké KP (10-500) mm (1+4L) µm 10 Tloušťkoměry s ČU (0-200) mm 30 µm (dělení 0,1 3,4 µm (dělení 0,01 KP Pasametry (0-400) mm (1,6+2,8L) µm KP Dutinová mikrometrická měřidla (3-240) mm (2,2+2,6L) µm (pomocí koncových měrek) (2+4L)µm (pomocí kroužků) KP Hladké kontrolní kroužky (3-300) mm (0,8+2,8L) µm 2,2 µm (mikroskopem) (2+2L) µm (3D stroj) KP Svarové měrky délka strany max.120 mm 28 µm KP Mikrometrické hloubkoměry (0-200) mm 2,2 µm KP (0,8+2,6L) µm 16 Válečkové a ploché kalibry,pevné odpichy max.1000 mm (2,6+3L) µm (pasametrem) KP

3 List 3 z 6 17 Pevné závitové kalibry trny (1 175) mm kroužky (36 175) mm (1+2,6L) µm KP (0,8+2,6L) µm (pro úhel) 18 Kuželové kalibry max.ø 200 mm max.l=500 mm (1,4+2,6L) µm (pro průměr) KP µm (profilprojektorem) 19 Plechové šablony do velikosti výkresu A0 0,2 mm (na nárys) KP (1,8+1,5L) µm (3D stroj) (0,8+2,8L) µm 20 Spárové měrky (0,02 5) mm (0,6+2L) µm (výškoměrem) KP Svinovací metry,ocelová měřítka a pravítka (0-2000) mm 0,38 mm (pro metry a měřítka) (4+3L) µm (pro pravítka) KP

4 List 4 z 6 (0,8+2,6L) µm 22 Etalony průběžných měřičů tloušťky (1 4) mm (0,6+1,6L) µm (výškoměrem) KP (0,6+4L) µm (pro Vollmer) 23* Průběžné měřiče tloušťky (0 9) mm (2,2+4L) µm (pro Deuta-Krico, Reishauer a MTP) KP

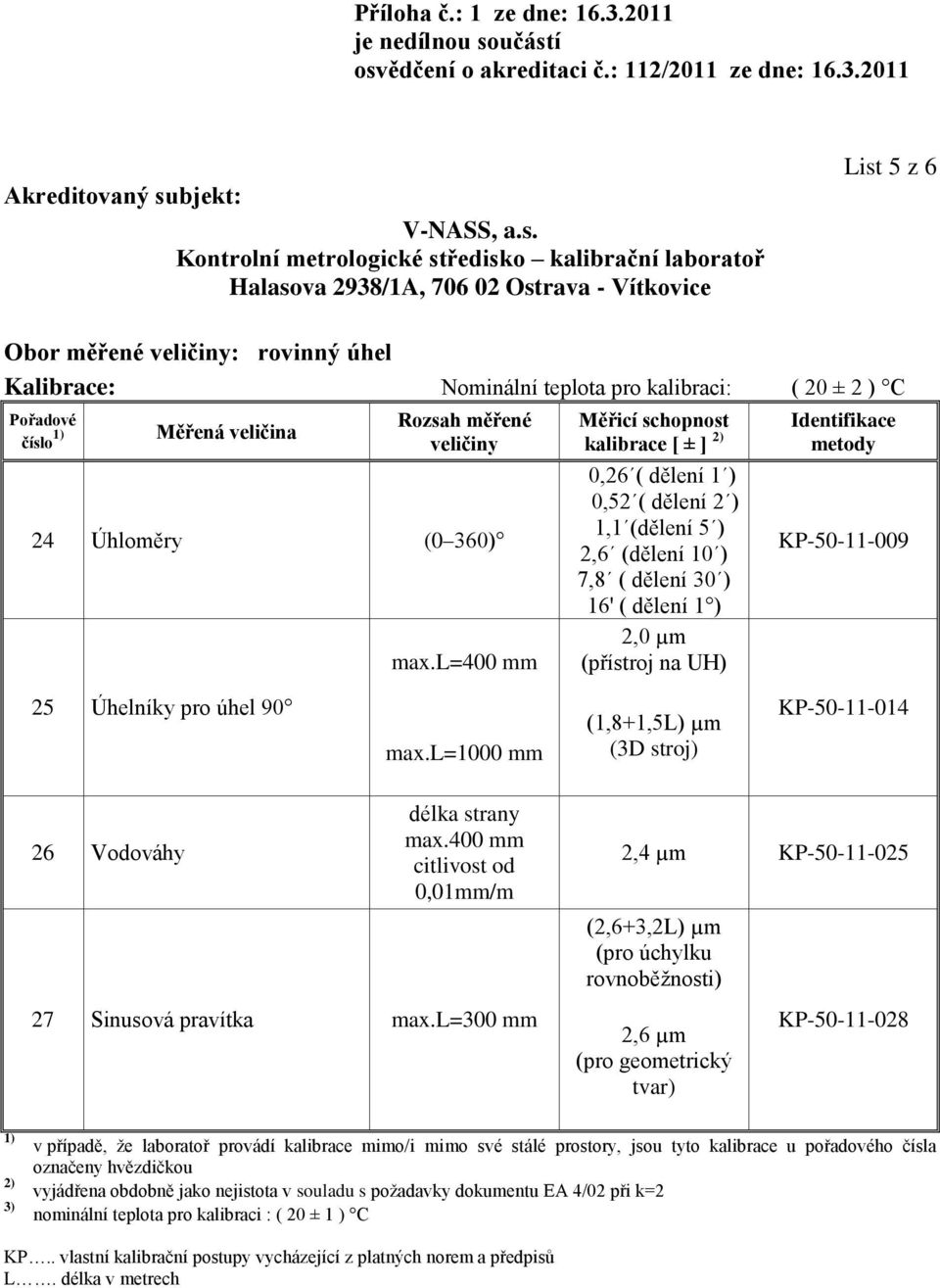

5 List 5 z 6 Obor měřené : rovinný úhel Kalibrace: Nominální teplota pro kalibraci: ( 20 ± 2 ) C 24 Úhloměry (0 360) max.l=400 mm 0,26 ( dělení 1 ) 0,52 ( dělení 2 ) 1,1 (dělení 5 ) 2,6 (dělení 10 ) 7,8 ( dělení 30 ) 16' ( dělení 1 ) 2,0 µm (přístroj na UH) KP Úhelníky pro úhel 90 max.l=1000 mm (1,8+1,5L) µm (3D stroj) KP Vodováhy délka strany max.400 mm citlivost od 0,01mm/m 27 Sinusová pravítka max.l=300 mm 2,4 µm KP (2,6+3,2L) µm (pro úchylku rovnoběžnosti) 2,6 µm (pro geometrický tvar) KP ) 2) 3) v případě, že laboratoř provádí kalibrace mimo/i mimo své stálé prostory, jsou tyto kalibrace u pořadového čísla označeny hvězdičkou vyjádřena obdobně jako nejistota v souladu s požadavky dokumentu EA 4/02 při k=2 nominální teplota pro kalibraci : ( 20 ± 1 ) C KP.. vlastní kalibrační postupy vycházející z platných norem a předpisů L. délka v metrech

6 List 6 z 6 Měřené přístroje či zařízení: (v souladu s výše uvedeným přehledem měřených veličin a jejich rozsahu měření mohou být měřeny následující typy přístrojů či zařízení) číslo Typ měřeného přístroje či zařízení 1 Koncové měrky 2 Abbého délkoměr 3 Posuvná měřidla s noniem 0,1; 0,05; 0,02 a 0,01 4 Třmenová mikrometrická měřidla 5 Mikrometrické odpichy 6 Číselníkové úchylkoměry (ČÚ) 7 Páčkové číselníkové úchylkoměry 8 Dutinoměry s úchylkoměrem 9 Třmenové kalibry hladké 10 Tloušťkoměry s ČÚ 11 Pasametry 12 Dutinová mikrometrická měřidla 13 Hladké kontrolní kroužky 14 Svarové měrky 15 Mikrometrické hloubkoměry 16 Válečkové a ploché kalibry, pevné odpichy 17 Pevné závitové kalibry 18 Kuželové kalibry 19 Plechové šablony 20 Spárové měrky 21 Svinovací metry, ocelová měřítka a pravítka 22 Etalony průběžných měřičů tloušťky 23 Průběžné měřiče tloušťky 24 Úhloměry 25 Úhelníky pro úhel Vodováhy 27 Sinusová pravítka
