2 Obsah dokumentace počet A4 Technická zpráva 8 Specifikace materiálu 4 Výkresy: Půdorys 1.NP Půdorys 2.NP Půdorys 3.NP Půdorys 4.NP Půdorys 5.NP Schema zapojení 8 07 Detail těles 2

3

4 GENNET, RTCH DPS Obsah 1. Úvod energetické požadavky vytápění zdroj tepla a chladu VZT Rozvody spotřeba tepla Požadavky na navazující profese Závěr... 8 Strana 1 z 8

5 GENNET, RTCH DPS 1. ÚVOD Předmětem tohoto prováděcího projektu je vytápění, příprava topné vody pro vzduchotechniku, příprava chlazené vody pro vzduchotechniku a příprava teplé vody pro přístavbu objektu Kliniky sv. Klimenta firmy Gennet v Praze 7, Kostelní ulice. 2. ENERGETICKÉ POŽADAVKY vytápění Tepelné ztráty objektu byly propočteny dle požadavků ČSN EN pro výpočtovou venkovní teplotu -12 C, klimatickou oblast I na hodnotu 69,5 kw. Z toho činí ztráta prostupem 41 kw a ztráta infiltrací a výměnou vzduchu 28,5 kw. Při propočtu byly uvažovány tepelně technické vlastnosti stavebních konstrukcí dle doporučených kritérií ČSN a to takto: stěna obvodová - 0,18 W/m2K střecha - 0,13 W/m2K podlaha na terénu - 0,24 W/m2K podlaha nad ext. - 0,13 W/m2K okna, skl.stěny - 1,3 W/m2K VZT Jednotka vzduchotechniky vyžaduje připojení topné vody o výkonu 63 kw a připojení chlazené vody o výkonu 65 kw. Pro jednotky FCU je deklarován požadovaný instalovaný chladící příkon ve výši 102kW, při předpokládané současnosti na úrovni 70% je nutné uvažovat s příkonem chladu ve výši cca 72 kw. TUV Pro ohřev teplé užitkové vody je předpokládána maximální hodinová špička odběru ve výši cca 500 ltr/hod. Tomu odpovídá potřeba tepla při průtočném ohřevu ve výši 25kW. Strana 2 z 8

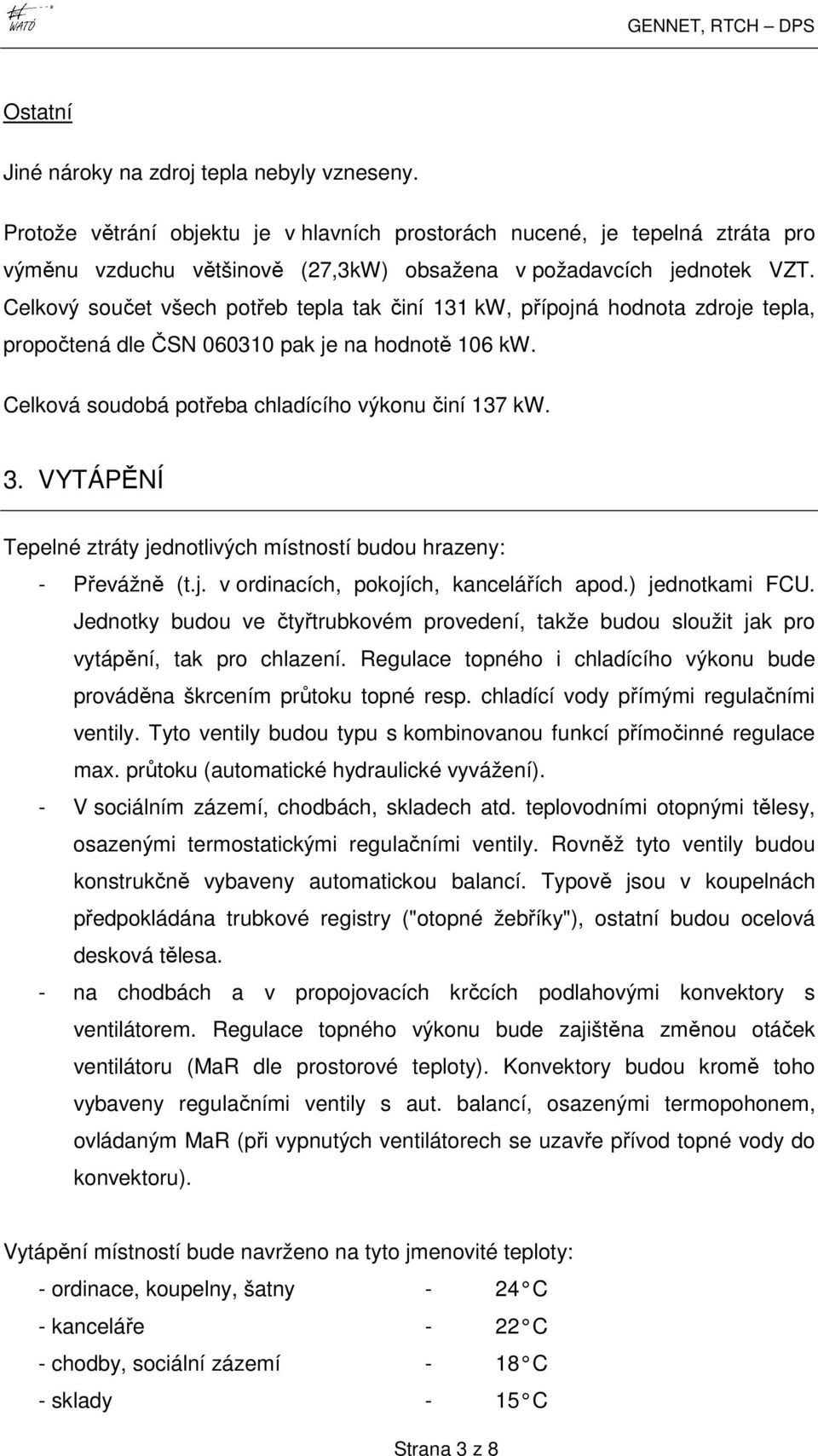

6 GENNET, RTCH DPS Ostatní Jiné nároky na zdroj tepla nebyly vzneseny. Protože větrání objektu je v hlavních prostorách nucené, je tepelná ztráta pro výměnu vzduchu většinově (27,3kW) obsažena v požadavcích jednotek VZT. Celkový součet všech potřeb tepla tak činí 131 kw, přípojná hodnota zdroje tepla, propočtená dle ČSN pak je na hodnotě 106 kw. Celková soudobá potřeba chladícího výkonu činí 137 kw. 3. VYTÁPĚNÍ Tepelné ztráty jednotlivých místností budou hrazeny: - Převážně (t.j. v ordinacích, pokojích, kancelářích apod.) jednotkami FCU. Jednotky budou ve čtyřtrubkovém provedení, takže budou sloužit jak pro vytápění, tak pro chlazení. Regulace topného i chladícího výkonu bude prováděna škrcením průtoku topné resp. chladící vody přímými regulačními ventily. Tyto ventily budou typu s kombinovanou funkcí přímočinné regulace max. průtoku (automatické hydraulické vyvážení). - V sociálním zázemí, chodbách, skladech atd. teplovodními otopnými tělesy, osazenými termostatickými regulačními ventily. Rovněž tyto ventily budou konstrukčně vybaveny automatickou balancí. Typově jsou v koupelnách předpokládána trubkové registry ("otopné žebříky"), ostatní budou ocelová desková tělesa. - na chodbách a v propojovacích krčcích podlahovými konvektory s ventilátorem. Regulace topného výkonu bude zajištěna změnou otáček ventilátoru (MaR dle prostorové teploty). Konvektory budou kromě toho vybaveny regulačními ventily s aut. balancí, osazenými termopohonem, ovládaným MaR (při vypnutých ventilátorech se uzavře přívod topné vody do konvektoru). Vytápění místností bude navrženo na tyto jmenovité teploty: - ordinace, koupelny, šatny - 24 C - kanceláře - 22 C - chodby, sociální zázemí - 18 C - sklady - 15 C Strana 3 z 8

7 GENNET, RTCH DPS 4. ZDROJ TEPLA A CHLADU Hlavním zdrojem tepla bude dvojice tepelných čerpadel vzduch/voda (pos.1), umístěných na střeše. Tato tepelná čerpadla budou pracovat rovněž v reverzním režimu jako chladící agregáty. V zimním období do teploty cca -10 C budou dodávat topnou vodu o teplotě max. 60 C s celkovým výkonem 114 kw, při venk. teplotě pod -10 C do teploty -15 C o celkovém výkonu 94 kw při teplotě topné vody 55 C), v letním období pak chlazenou vodu o teplotě 6 C s celkovým výkonem až 152 kw. Agregáty budou vybaveny zařízením proti zamrznutí a dále pak doplňkovým výměníkem pro rekuperaci tepla při režimu chlazení - v případě potřeby tepla v době přípravy chladu (např. pro ohřev teplé vody) bude odpadní teplo nejdříve vedeno na deskový výměník k ohřevu topné vody a teprve poté na kondenzátor. V tomto případě bude sepnuto oběhové čerpadlo pos. Č4, kterým bude ohřátá topná voda vedena na rozdělovač a sběrač topné vody (pos.5). Čerpadlo bude mít el.regulaci otáček, které budou MaR ovládány na zajištění teploty topné vody 60 C - při nižší teplotě topné vody z rekuperace budou otáčky snižovány. Topná resp. chlazená voda bude od tepelných čerpadel vedena do strojovny pomocí oběhových čerpadel pos.č5. V případě topného režimu tepelných čerpadel budou otevřeny uzavírací ventily pos. V5 (dod.mar) a ventily V12 (dod.mar) budou uzavřeny. V režimu chlazení tomu bude naopak. Zařízení je propojeno tak, aby v případě nutnosti mohlo jedno čerpadlo běžet v režimu topení a druhé v režimu chlazení. Topná voda z rozdělovače/sběrače pos.5 bude vedena do tří okruhů odběru: - větve pro vytápění s oběhovým čerpadlem Č1 - větve k jednotce VZT - větve pro ohřev teplé vody s oběhovým čerpadlem Č3. Ohřev teplé vody bude zajištěn v zásobníkovém ohříváku o objemu 1000 ltr. a výkonu topné vložky 60kW (pos.4). V případě, že požadovaná teplota topné vody pro některý z okruhů je vyšší, než jsou schopna dodat tepelná čerpadla, bude dohřev zajištěn pomocí topné vody z dvojice elektrokotlů (pos.2). Strana 4 z 8

8 GENNET, RTCH DPS Topná voda bude v elektrokotlích ohřáta na teplotu 70 C. Pokud některá větev bude požadovat zvýšení teploty topné vody, odebírané z rozdělovače, pak bude dodávka teplejší vody zajištěna otevíráním příslušného trojcestného regulačního směšovacího ventilu (V1 resp. V2 resp. V3 - dod.mar). Chlazená voda z tepelných čerpadel bude vedena na rozdělovač/sběrač chlazené vody pos.11. Odsud bude veden rozvod chlazené vody ke spotřebičům, osazený čerpadlem pos. Č11. Vzhledem k tomu, že regulace výkonu topných i chladících spotřebičů bude prováděna škrcením, budou oběhová čerpadla rozvodů topné a chladící vody do objektu (Č1 a Č11) osazena elektronickou regulací otáček. MaR zajistí regulaci otáček čerpadel dle diferenčního tlaku na výstupu topné resp. chlazené vody ze strojovny. Statický tlak v topném systému bude jištěn automatickou expansní a doplňovací stanicí (pos.4), chladícím systému uzavřenou tlakovou expansní nádobou (pos.12). Chladící systém bude doplňován pomocí solenoidového ventilu pos V7 (dod.mar). Voda pro doplňování bude přivedena z vodovodního řadu přes úpravnu vody (pos.6). Strojovna tepla a chladu bude provozována v automatickém režimu, při vzniku havarijního stavu bude odpojena. 5. VZT K jednotce VZT bude přivedena topná voda ekvitermních 60 C a chladící voda o teplotě 6 C. Regulace topného výkonu bude provedena směšováním oběhovým čerpadlem (Č2) a trojcestným regulačním směšovacím el.ventilem (V6 - dod.mar), regulace chladícího pak výkonu škrtícím regulačním el.ventilem (V11 - dod.rtch, MaR ovládá). Regulační ventil V11 bude s funkcí automatické hydraulické balance. 6. ROZVODY Rozvody topné a chladící vody budou provedeny z ocelového svařovaného potrubí, natřeného základním syntetickým nátěrem. Rozvody tepla budou izolovány tepelnou izolací z polyetylenu (potrubí v podlaze) nebo minerální plstí s hliníkovou fólií, rozvody chladu pak ze syntetického kaučuku. Venkovní části potrubí budou navíc Strana 5 z 8

9 GENNET, RTCH DPS opatřeny oplechováním a pod izolací bude instalován el.topný kabel proti zamrznutí vody (dod.el). Izolace chladu musí být provedena parotěsně. Rozvody budou v nejvyšších místech opatřeny odvzdušněním a v nejnižších vypouštěním. Po instalaci systému budou rozvody pročištěny a propláchnuty. Poté bude provedena provozní zkouška v délce min. 72 hodin pro ověření funkčnosti a kapacity. Na jejím základě bude rozvod vyregulován. V případě výpadku el.energie musí obsluha při venkovní teplotě nižší jak 0 C vypustit vodu z venkovní části systému. 7. SPOTŘEBA TEPLA Roční spotřeba tepla pro vytápění, vzduchotechniku a ohřev TUV je odhadována na cca 700 GJ/rok, roční potřeba chladu pak cca 300 GJ/rok. Pro zajištění této energie bude potřeba dodat cca kwh/rok el.energie. 8. POŽADAVKY NA NAVAZUJÍCÍ PROFESE Stavba ZT Základy pod tepelná čerpadla na střeše SV do strojovny tepla a chladu svod úkapů poj. ventilů do kanalizace Elektro Připojení tepelných čerpadel, oběhových čerpadel, elektrokotle maximální současnost cca 121 kw /400 V Osazení el.topných kabelů pod izolaci venkovního potrubí cca 1 kw MaR Automatický provoz zdroje tepla a chladu (viz kapitola : Strana 6 z 8

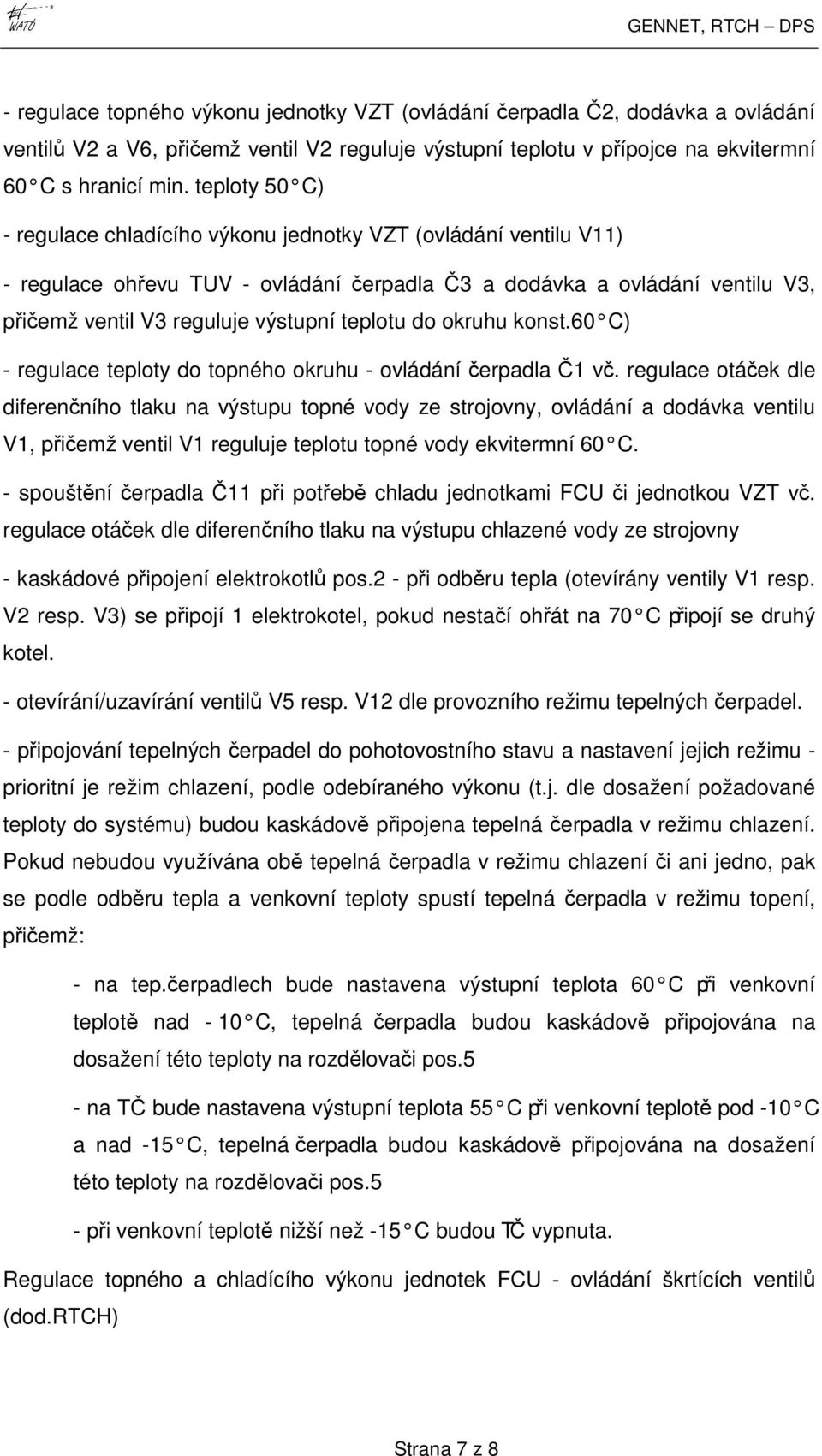

10 GENNET, RTCH DPS - regulace topného výkonu jednotky VZT (ovládání čerpadla Č2, dodávka a ovládání ventilů V2 a V6, přičemž ventil V2 reguluje výstupní teplotu v přípojce na ekvitermní 60 C s hranicí min. teploty 50 C) - regulace chladícího výkonu jednotky VZT (ovládání ventilu V11) - regulace ohřevu TUV - ovládání čerpadla Č3 a dodávka a ovládání ventilu V3, přičemž ventil V3 reguluje výstupní teplotu do okruhu konst.60 C) - regulace teploty do topného okruhu - ovládání čerpadla Č1 vč. regulace otáček dle diferenčního tlaku na výstupu topné vody ze strojovny, ovládání a dodávka ventilu V1, přičemž ventil V1 reguluje teplotu topné vody ekvitermní 60 C. - spouštění čerpadla Č11 při potřebě chladu jednotkami FCU či jednotkou VZT vč. regulace otáček dle diferenčního tlaku na výstupu chlazené vody ze strojovny - kaskádové připojení elektrokotlů pos.2 - při odběru tepla (otevírány ventily V1 resp. V2 resp. V3) se připojí 1 elektrokotel, pokud nestačí ohřát na 70 C připojí se druhý kotel. - otevírání/uzavírání ventilů V5 resp. V12 dle provozního režimu tepelných čerpadel. - připojování tepelných čerpadel do pohotovostního stavu a nastavení jejich režimu - prioritní je režim chlazení, podle odebíraného výkonu (t.j. dle dosažení požadované teploty do systému) budou kaskádově připojena tepelná čerpadla v režimu chlazení. Pokud nebudou využívána obě tepelná čerpadla v režimu chlazení či ani jedno, pak se podle odběru tepla a venkovní teploty spustí tepelná čerpadla v režimu topení, přičemž: - na tep.čerpadlech bude nastavena výstupní teplota 60 C při venkovní teplotě nad - 10 C, tepelná čerpadla budou kaskádově připojována na dosažení této teploty na rozdělovači pos.5 - na TČ bude nastavena výstupní teplota 55 C při venkovní teplotě pod -10 C a nad -15 C, tepelná čerpadla budou kaskádově připojována na dosažení této teploty na rozdělovači pos.5 - při venkovní teplotě nižší než -15 C budou TČ vypnuta. Regulace topného a chladícího výkonu jednotek FCU - ovládání škrtících ventilů (dod.rtch) Strana 7 z 8

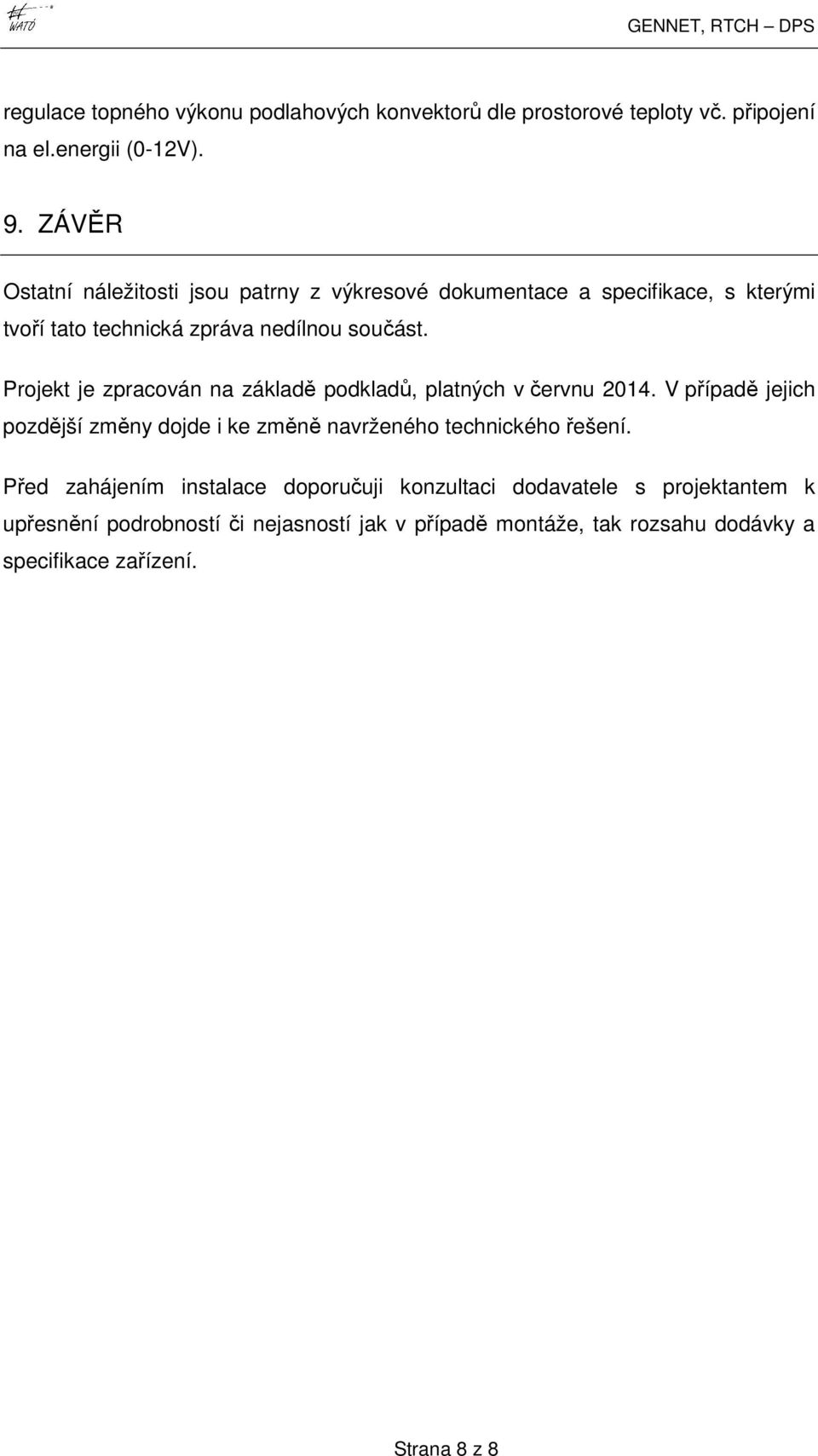

11 GENNET, RTCH DPS regulace topného výkonu podlahových konvektorů dle prostorové teploty vč. připojení na el.energii (0-12V). 9. ZÁVĚR Ostatní náležitosti jsou patrny z výkresové dokumentace a specifikace, s kterými tvoří tato technická zpráva nedílnou součást. Projekt je zpracován na základě podkladů, platných v červnu V případě jejich pozdější změny dojde i ke změně navrženého technického řešení. Před zahájením instalace doporučuji konzultaci dodavatele s projektantem k upřesnění podrobností či nejasností jak v případě montáže, tak rozsahu dodávky a specifikace zařízení. Strana 8 z 8

12

13 Zařízení a materiál, uvedené v této specifikaci může být zaměněno pouze při dodržení stejných kvalitativních a technických parametrů Chladič kapaliny/tepelné čerpadlo vzduch-voda o topném výkonu 47 kw (55/50 C C) a chladícím výkonu 76 kw (6/12 C-35 C) včetně vlastního rozvaděče, hlídače průtoku, tlumičů chvění kompresorů, odvodu chladiva z pojistných ventilů, plynulé regulace výkonu, výměníku pro rekuperaci tepla při režimu chlazení a protimrazové ochrany (náplň čistá voda) - typ WBAN 262 teplovodní elektrokotel o výkonu 60kW vč. vestavěného oběhového čerpadla - Dakon Daline PTE60 zásobníkový ohřívák o obsahu 1m3 a výkonu topné vložky 60 kw (65/45 C - 35/55 C), vč.katodové ochrany - Reflex SF kompl. 2 kompl. 1 kompl. 4 automatická expansní adoplňovací stanice pr objem topného systému 2 m3, max.teplota 70 C, stat.tlak od 0,15 do 0,35MPa 1 kompl. 5 těleso rozdělovače/sběrače topené vody DN200 - viz detailní výkres - vč. tepelné izolace z minerální plsti tl.80mm s oplechováním 1 kompl. 6 úpravna vody 0,5 m3/hod 1 kompl těleso rozdělovače/sběrače chlazené vody DN250 - viz detailní výkres - vč. tepepné izolace ze syntetického kaučuku tl.60mm Uzavřená tlaková expansní nádoba o obsahu 200 ltr, stat.tlak 0,6MPa - Reflex N200/6 vč.ag připojovací sady pro napojení a vypouštění 1 kompl. 1 kompl. oběhová čerpadla Grundfos Č1-5 Magna F N 50Hz, s el.říz.ot. 5 kompl. Č11 TPE /4 A-F-A-BAQE, 400V, el.říz.ot. 1 kompl. V11 přímý regulační tlakově nezávislý regulační ventil s pohonem, typ AB- QM, DN50 s pohonem AME15QM, 24V, 0-10V mezipřírubová uzavírací klapka PN6 vč.protipřírub, DN100 zpětná přírubová klapka PN6, DN100 přírubový filtr PN6, DN100 1 kompl. 4 kompl. 1 kompl. 1 kompl.

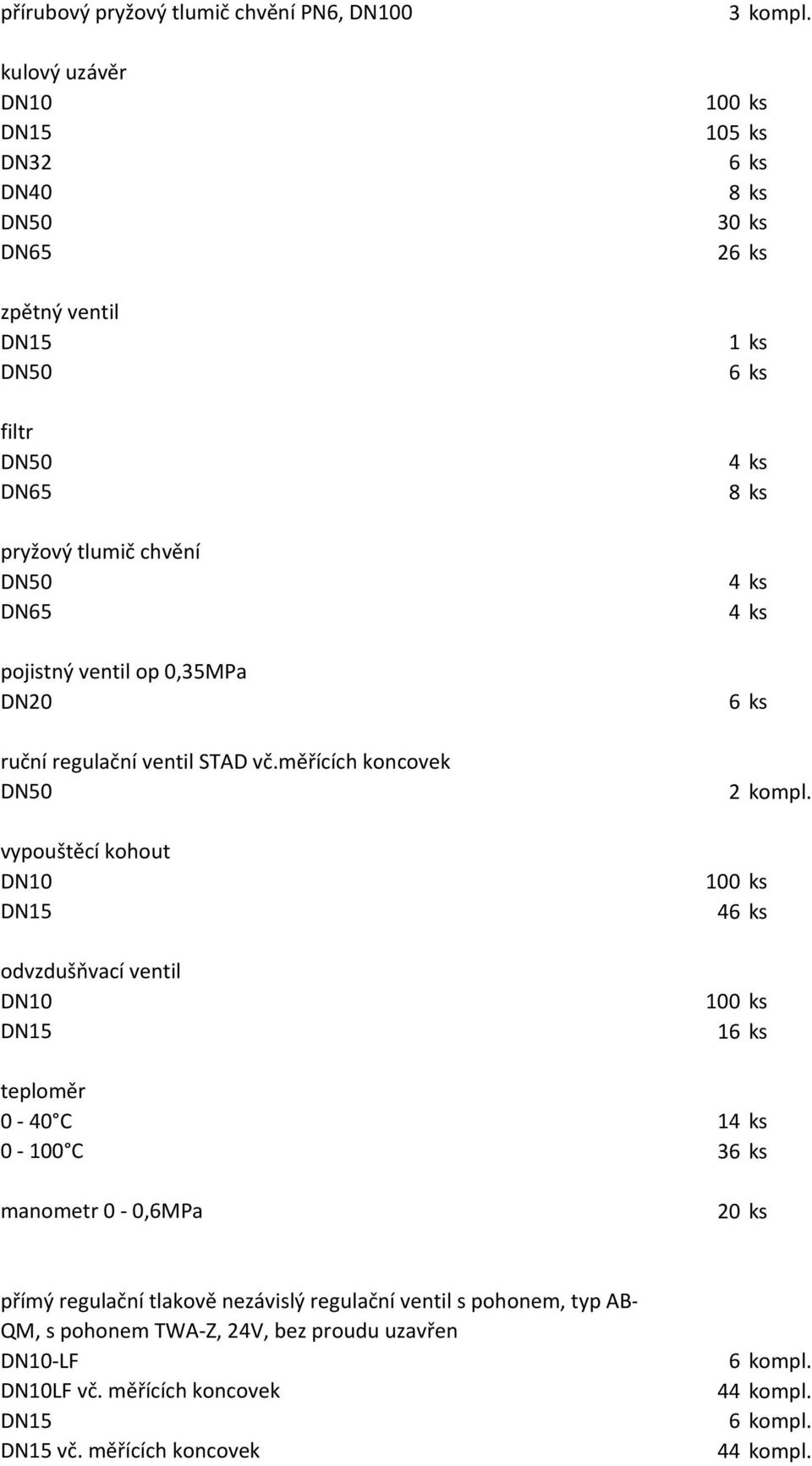

14 přírubový pryžový tlumič chvění PN6, DN100 kulový uzávěr DN10 DN15 DN32 DN40 DN50 DN65 zpětný ventil DN15 DN50 filtr DN50 DN65 pryžový tlumič chvění DN50 DN65 pojistný ventil op 0,35MPa DN20 ruční regulační ventil STAD vč.měřících koncovek DN50 vypouštěcí kohout DN10 DN15 odvzdušňvací ventil DN10 DN15 3 kompl. 100 ks 105 ks 6 ks 8 ks 30 ks 26 ks 1 ks 6 ks 4 ks 8 ks 4 ks 4 ks 6 ks 2 kompl. 100 ks 46 ks 100 ks 16 ks teploměr 0-40 C 14 ks C 36 ks manometr 0-0,6MPa 20 ks přímý regulační tlakově nezávislý regulační ventil s pohonem, typ AB- QM, s pohonem TWA-Z, 24V, bez proudu uzavřen DN10-LF DN10LF vč. měřících koncovek DN15 DN15 vč. měřících koncovek 6 kompl. 44 kompl. 6 kompl. 44 kompl.

15 podlahový konvektor s tangenciálním ventilátorem typ MINIB-T80. Napojen na stejnosměrné napětí 0-12V, osazen na přívodu přímým ventilem Heimeier A-exact, DN15, na zpátečce uzavíracím šroubením DN15. Konvektor vybaven funkcí odpojení přívodu topné vody při vypnutých ventilátorech (t.j. vč.termopohonu na ventil a ovladače). Označení např. MINIB T znamená typ MINIB T80, délka 2000mm MINIB T MINIB T MINIB T kompl. 8 kompl. 6 kompl. ocelové deskové těleso Radik PLAN, včetně rohového radiátorového ventilu Heimeier A-exact, DN15, termostatické hlavice Heimeier K, vč.radiátorového rohového šroubení DN15, včetně stěnových konzolí. Označení např /400 značí typ 22, výšku 600mm a délku 400mm /400 6 kompl. trubkový registr ("koupelnový žebřík") Koralux Rondo Classic, včetně rohového radiátorového ventilu Heimeier A-exact, DN15, termostatické hlavice Heimeier K, vč.radiátorového rohového šroubení DN15, včetně stěnových konzolí, vč. odvzduš.ventilu - výška 1500mm, šířka 450mm tepelná izolace z polyetylenu pro potrubí tl.9mm pro potrubí DN15 tl.9mm pro potrubí DN20 19 kompl. 196 m 30 m

16 tepelná izolace z minerální plsti s hliníkovou fólií pro potrubí tl.9mm pro potrubí DN10 tl.9mm pro potrubí DN15 tl.13mm pro potrubí DN20 tl.19mm pro potrubí DN25 tl.19mm pro potrubí DN32 tl.32mm pro potrubí DN40 tl.40mm pro potrubí DN50 tl.50mm pro potrubí DN70 tepelná izolace ze syntetického kaučuku tl.9mm pro potrubí DN15 tl.19mm pro potrubí DN25 tl.19mm pro potrubí DN32 tl.25mm pro potrubí DN40 tl.32mm pro potrubí DN50 tl.50mm pro potrubí DN70 tl.50mm pro potrubí DN80 tl.50mm pro potrubí DN m 426 m 160 m 150 m 26 m 54 m 160 m 14 m 352 m 48 m 148 m 72 m 96 m 72 m 54 m 8 m ocelové svařované potrubí, natřené základním syntetickým nátěrem. Včetně kolen, odboček, přechodů a nosného materiálu. DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN70 DN80 DN m 974 m 190 m 198 m 174 m 126 m 256 m 86 m 54 m 8 m
