1 1 KONDENZÁTORY Kondenzátor je pasivní elektronická součástka, lineární a frekvenčně závislá. Základní vlastností kondenzátoru je schopnost shromažďovat a udržet v sobě elektrický náboj, případně napětí tuto vlastnost nazýváme KAPA- CITOU. Kapacitu označujeme velkým C, jednotka je Farad [F]. 1.1 PRINCIP KONDENZÁTORU 2 CHARAKTERISTICKÉ VLASTNOSTI KONDENZÁTORU Hlavní vlastnost kondenzátorů : nepropouští stejnosměrný elektrický proud, střídavý elektrický proud kondenzátorem prochází. po připojení na stejnosměrné napětí se kondenzátor nabíjí podle nabíjecí křivky : PRI-EN-MS1-02_kondenzatory 1 / 8

Kapacitu označujeme velkým C, jednotka je Farad [F]. 1.

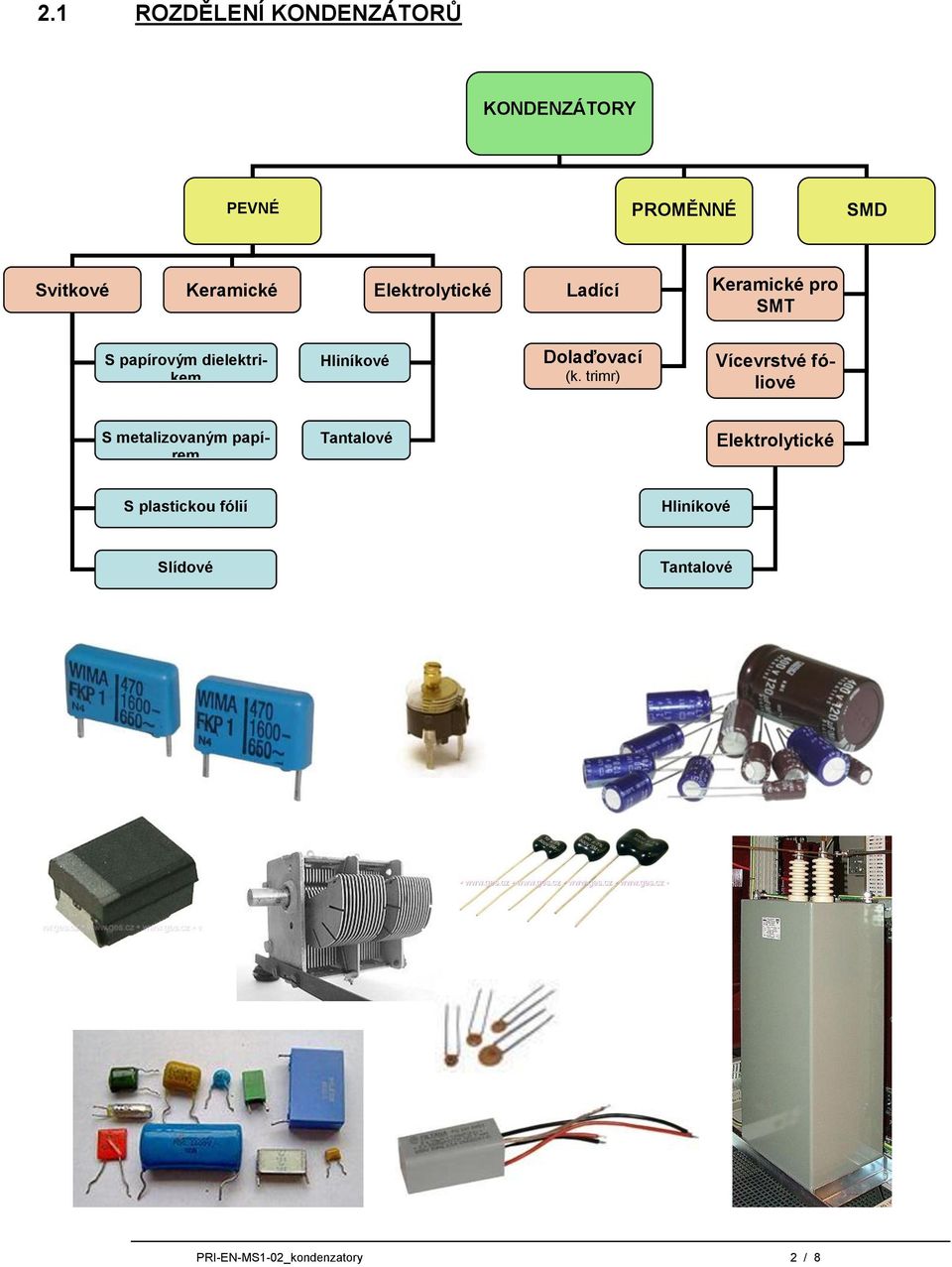

2 2.1 ROZDĚLENÍ KONDENZÁTORŮ KONDENZÁTORY PEVNÉ PROMĚNNÉ SMD Svitkové Keramické Elektrolytické Ladící Keramické pro SMT S papírovým dielektrikem Hliníkové Dolaďovací (k. trimr) Vícevrstvé fóliové S metalizovaným papírem Tantalové Elektrolytické S plastickou fólií Hliníkové Slídové Tantalové PRI-EN-MS1-02_kondenzatory 2 / 8

3 2.2 SCHÉMATICKÉ ZNAČKY KONDENZÁTORŮ Kondenzátor Všeobecná značka Kondenzátor proměnný Ladící (otočný) Kondenzátor proměnný Trimr (dolaďovací) Kondenzátor Elektrolytický 2.3 PARAMETRY KONDENZÁTORU JMENOVITÁ KAPACITA [F] Běžný rozsah hodnot je od řádu jednotek pf do jednotek mf. MAXIMÁLNÍ NAPĚTÍ [V] Obvykle se uvádí pro stejnosměrné napětí, pro U ef = 230 V je U max = 325 V!!! IZOLAČNÍ ODPOR [Ω] Bývá asi 10 9 Ω. ZBYTKOVÝ PROUD [A] Po přiložení stejnosměrného napětí protéká elektrolytickým kondenzátorem trvalý omezený proud, tzv. zbytkový proud. Velikost zbytkového proudu je měřítkem kvality elektrolytického kondenzátoru, pohybuje se v řádu µa. PRI-EN-MS1-02_kondenzatory 3 / 8

MAXIMÁLNÍ NAPĚTÍ [V] Obvykle se uvádí pro stejnosměrné napětí, pro U ef = 230 V je U max = 325 V!!! IZOLAČNÍ ODPOR [Ω] Bývá asi 10 9 Ω.

4 2.4 PEVNÉ KONDENZÁTORY Tvořeny dvěma kovovými elektrodami, oddělenými od sebe tenkou vrstvou izolantu dielektrika DRUHY PEVNÝCH KONDENZÁTORŮ Podle druhu použitého dielektrika rozlišujeme: Kondenzátor Dielektrikum Vlastnosti a použití Svitkový Keramický Polykarbonát, Polypropylen, Polyester, Polystyren Speciální keramika s vysokou permitivitou Mají malé rozměry při velkém rozsahu kapacity. Rozlišujeme kondenzátory: metalizované nemetalizované. Metalizované svitkové kondenzátory, např. MP, se při průrazu dielektrika zotaví. Mají univerzální použití. Mají malý činitel ztrát tg δ. Použití hlavně ve sdělovací technice. Vhodné pro vysoká napětí, např. 2 kv Elektrolytický hliníkový Oxid hlinitý, Vhodné pro stejnosměrné napětí. Při chybném připojení pólů kondenzátoru může dojít k jeho zničení vznikem vnitřních plynů. Použití při vyhlazování stejnosměrného napětí. Elektrolytický tantalový Ta 2O 5 V porovnání s hliníkovými mají menší rozměry, lepší časová a teplotní stabilita kapacity, menší ztráty při vyšších kmitočtech, Vyrábějí se pro nižší napětí než hliníkové kondenzátory 2.5 PROMĚNNÉ KONDENZÁTORY Tvoří dvě rozdílné skupiny: kondenzátory ladicí kondenzátory dolaďovací určeny pro časté, mnohokrát opakované změny kapacity, určeny k občasnému doladění obvodů. PRI-EN-MS1-02_kondenzatory 4 / 8

kapacity. Rozlišujeme kondenzátory: metalizované nemetalizované. Metalizované svitkové kondenzátory, např. MP, se při průrazu dielektrika zotaví. Mají univerzální použití.

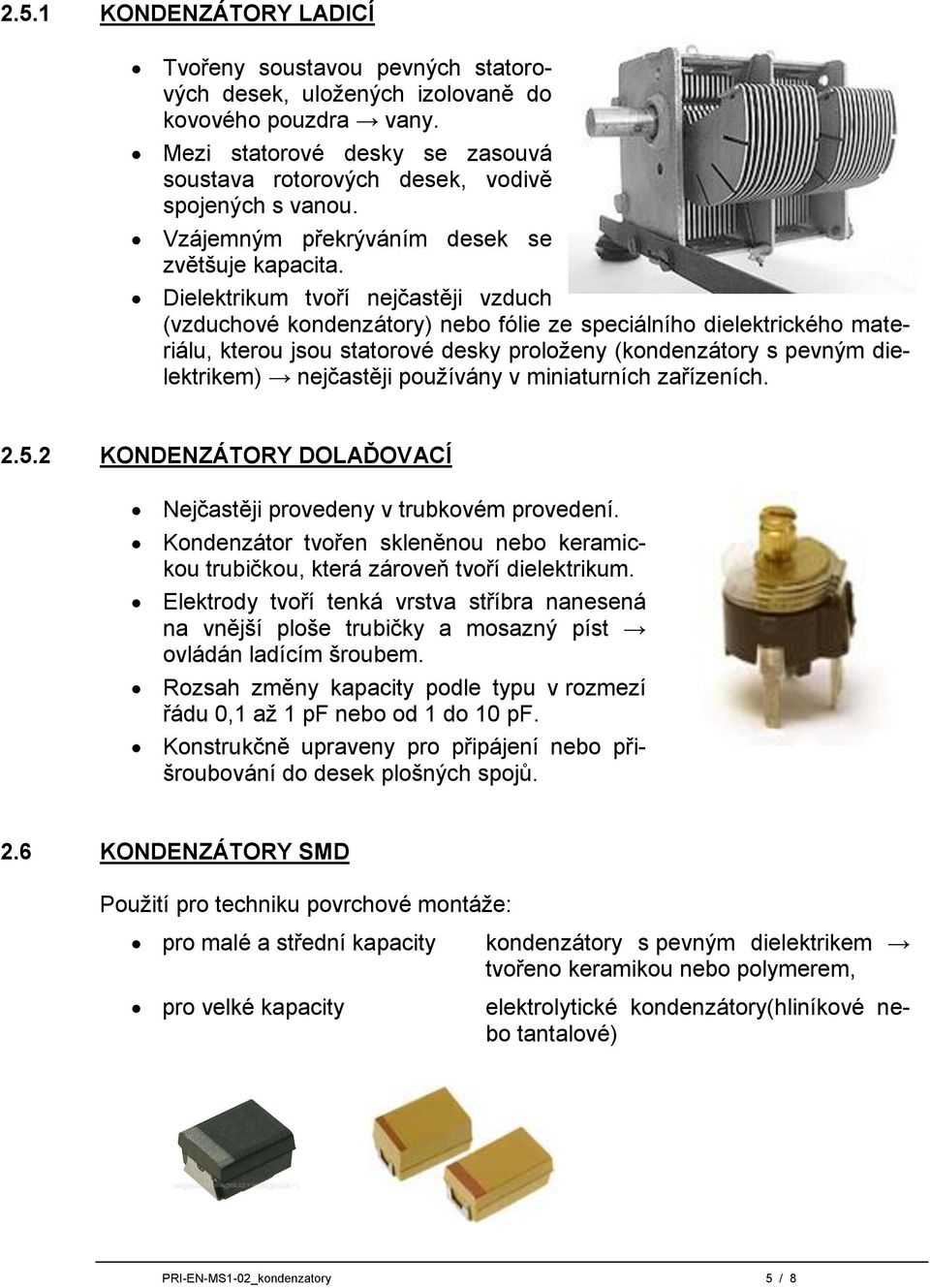

5 2.5.1 KONDENZÁTORY LADICÍ Tvořeny soustavou pevných statorových desek, uložených izolovaně do kovového pouzdra vany. Mezi statorové desky se zasouvá soustava rotorových desek, vodivě spojených s vanou. Vzájemným překrýváním desek se zvětšuje kapacita. Dielektrikum tvoří nejčastěji vzduch (vzduchové kondenzátory) nebo fólie ze speciálního dielektrického materiálu, kterou jsou statorové desky proloženy (kondenzátory s pevným dielektrikem) nejčastěji používány v miniaturních zařízeních KONDENZÁTORY DOLAĎOVACÍ Nejčastěji provedeny v trubkovém provedení. Kondenzátor tvořen skleněnou nebo keramickou trubičkou, která zároveň tvoří dielektrikum. Elektrody tvoří tenká vrstva stříbra nanesená na vnější ploše trubičky a mosazný píst ovládán ladícím šroubem. Rozsah změny kapacity podle typu v rozmezí řádu 0,1 až 1 pf nebo od 1 do 10 pf. Konstrukčně upraveny pro připájení nebo přišroubování do desek plošných spojů. 2.6 KONDENZÁTORY SMD Použití pro techniku povrchové montáže: pro malé a střední kapacity pro velké kapacity kondenzátory s pevným dielektrikem tvořeno keramikou nebo polymerem, elektrolytické kondenzátory(hliníkové nebo tantalové) PRI-EN-MS1-02_kondenzatory 5 / 8

Dielektrikum tvoří nejčastěji vzduch (vzduchové kondenzátory) nebo fólie ze speciálního dielektrického materiálu, kterou jsou statorové desky proloženy (kondenzátory s pevným dielektrikem) nejčastěji

6 2.7 ZNAČENÍ KONDENZÁTORŮ BAREVNÉ ZNAČENÍ PRI-EN-MS1-02_kondenzatory 6 / 8

7 2.7.2 ČÍSELNÉ ZNAČENÍ Základní jednotkou je pikofarad, označovaný písmenem: J jednotky pikofarad k tisíc pikofaradů M mikrofarad G tisíc mikrofaradů (giga) Poznámka: Např. 4J7 = 4,7 pf; 33 = 33 pf; 3k3 = 3300 pf; M1 =0,1 uf; G5 = 500 uf; 2G = 2000 uf. ZNAČENÍ TOLERANCE Značí se velkým písmenem a následuje za označením kapacity. C < 10 pf C >10 pf C ± 0,25 pf K ± 10% D ± 0,5 pf M ± 20% G ± 2% N ± 30% J ± 5% S 20až 50% ZNAČENÍ MAXIMÁLNÍHO PROVOZNÍHO NAPĚTÍ Udává se ve voltech. Příklady značení kondenzátorů Svitkový kondenzátor s kapacitou C = 0,22 µf na jmenovité stejnosměrné napětí U n = 1000 V Keramický kondenzátor s kapacitou 82 pf ± 5 % Značící písmena pro toleranci: J = ± 10 %, K = ± 10 %, M = ± 20 % Elektrolytický kondenzátor s kapacitou 470 µf a se jmenovitým stejnosměrným napětím 40 V PRI-EN-MS1-02_kondenzatory 7 / 8

C < 10 pf C >10 pf C ± 0,25 pf K ± 10% D ± 0,5 pf M ± 20% G ± 2% N ± 30% J ± 5% S 20až 50% ZNAČENÍ MAXIMÁLNÍHO PROVOZNÍHO NAPĚTÍ Udává se ve voltech.

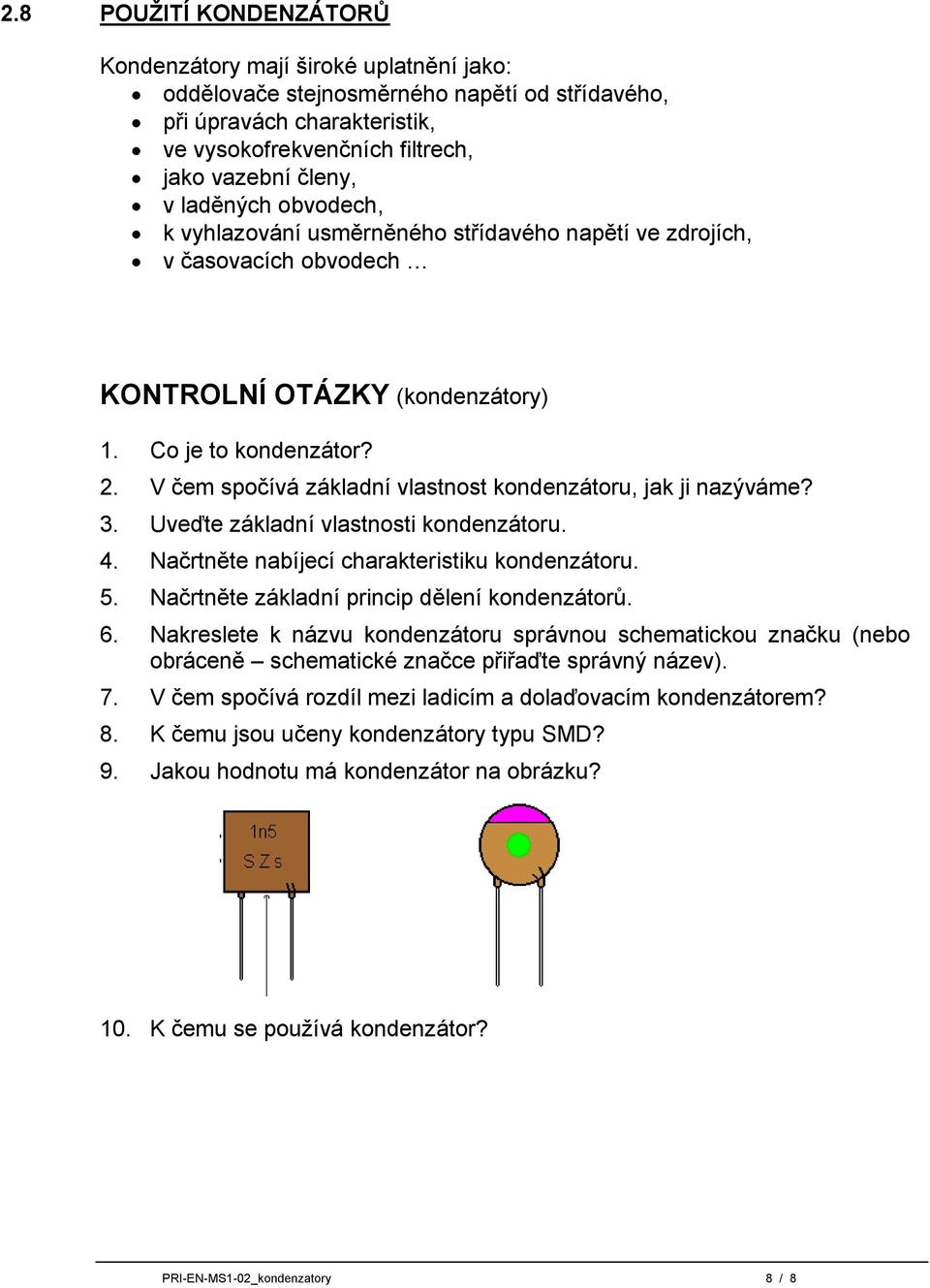

8 2.8 POUŽITÍ KONDENZÁTORŮ Kondenzátory mají široké uplatnění jako: oddělovače stejnosměrného napětí od střídavého, při úpravách charakteristik, ve vysokofrekvenčních filtrech, jako vazební členy, v laděných obvodech, k vyhlazování usměrněného střídavého napětí ve zdrojích, v časovacích obvodech KONTROLNÍ OTÁZKY (kondenzátory) 1. Co je to kondenzátor? 2. V čem spočívá základní vlastnost kondenzátoru, jak ji nazýváme? 3. Uveďte základní vlastnosti kondenzátoru. 4. Načrtněte nabíjecí charakteristiku kondenzátoru. 5. Načrtněte základní princip dělení kondenzátorů. 6. Nakreslete k názvu kondenzátoru správnou schematickou značku (nebo obráceně schematické značce přiřaďte správný název). 7. V čem spočívá rozdíl mezi ladicím a dolaďovacím kondenzátorem? 8. K čemu jsou učeny kondenzátory typu SMD? 9. Jakou hodnotu má kondenzátor na obrázku? 10. K čemu se používá kondenzátor? PRI-EN-MS1-02_kondenzatory 8 / 8

V čem spočívá základní vlastnost kondenzátoru, jak ji nazýváme? 3. Uveďte základní vlastnosti kondenzátoru. 4. Načrtněte nabíjecí charakteristiku kondenzátoru. 5.
