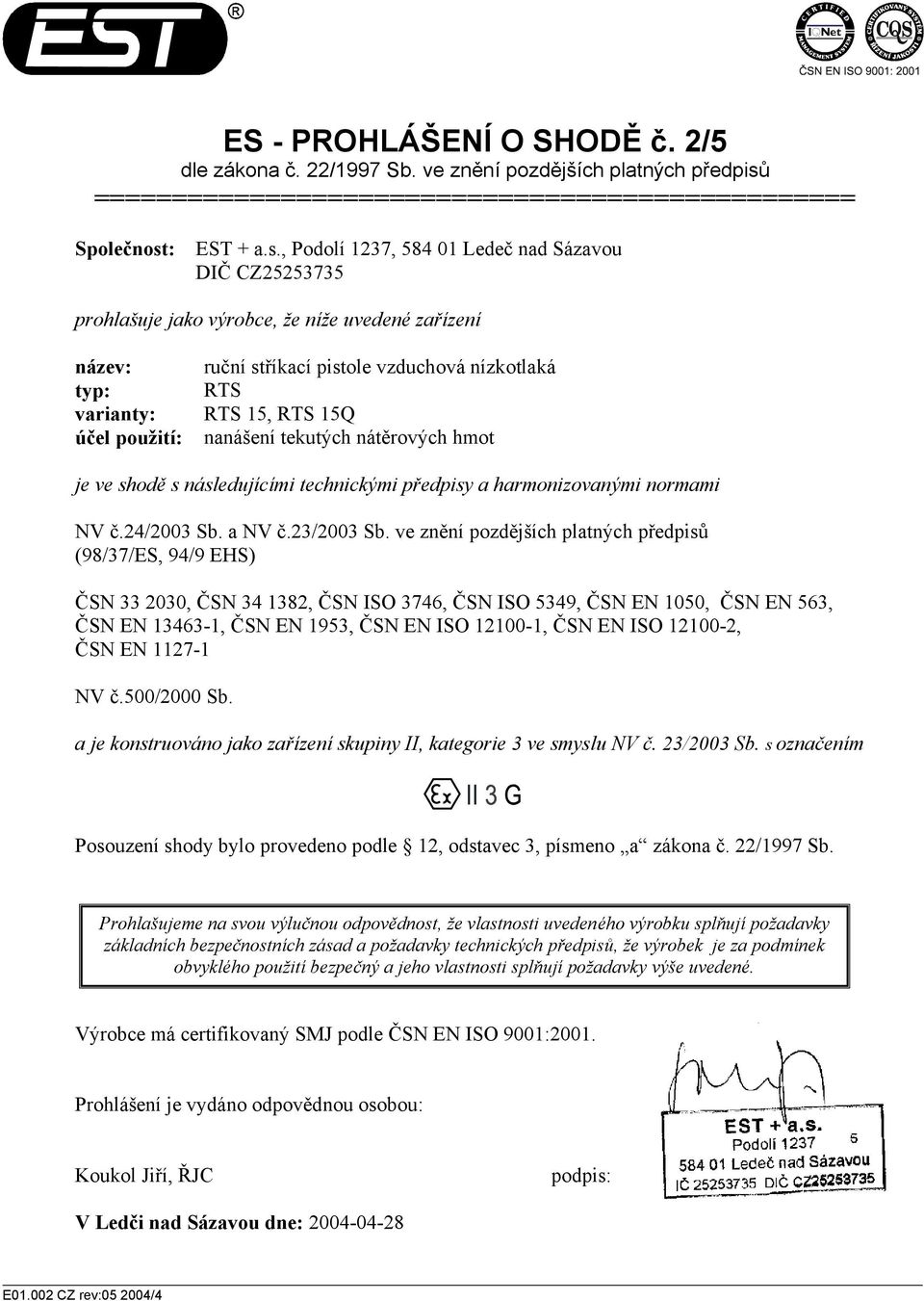

2 ES - PROHLÁŠENÍ O SHODĚ č. 2/5 dle zákona č. 22/1997 Sb. ve znění pozdějších platných předpisů ================================================= Společnost: EST + a.s., Podolí 1237, Ledeč nad Sázavou DIČ CZ prohlašuje jako výrobce, že níže uvedené zařízení název: typ: varianty: účel použití: ruční stříkací pistole vzduchová nízkotlaká RTS RTS 15, RTS 15Q nanášení tekutých nátěrových hmot je ve shodě s následujícími technickými předpisy a harmonizovanými normami NV č.24/2003 Sb. a NV č.23/2003 Sb. ve znění pozdějších platných předpisů (98/37/ES, 94/9 EHS) ČSN , ČSN , ČSN ISO 3746, ČSN ISO 5349, ČSN EN 1050, ČSN EN 563, ČSN EN , ČSN EN 1953, ČSN EN ISO , ČSN EN ISO , ČSN EN NV č.500/2000 Sb. a je konstruováno jako zařízení skupiny II, kategorie 3 ve smyslu NV č. 23/2003 Sb. s označením Posouzení shody bylo provedeno podle 12, odstavec 3, písmeno a zákona č. 22/1997 Sb. Prohlašujeme na svou výlučnou odpovědnost, že vlastnosti uvedeného výrobku splňují požadavky základních bezpečnostních zásad a požadavky technických předpisů, že výrobek je za podmínek obvyklého použití bezpečný a jeho vlastnosti splňují požadavky výše uvedené. Výrobce má certifikovaný SMJ podle ČSN EN ISO 9001:2001. Prohlášení je vydáno odpovědnou osobou: Koukol Jiří, ŘJC podpis: V Ledči nad Sázavou dne: E CZ rev: /4

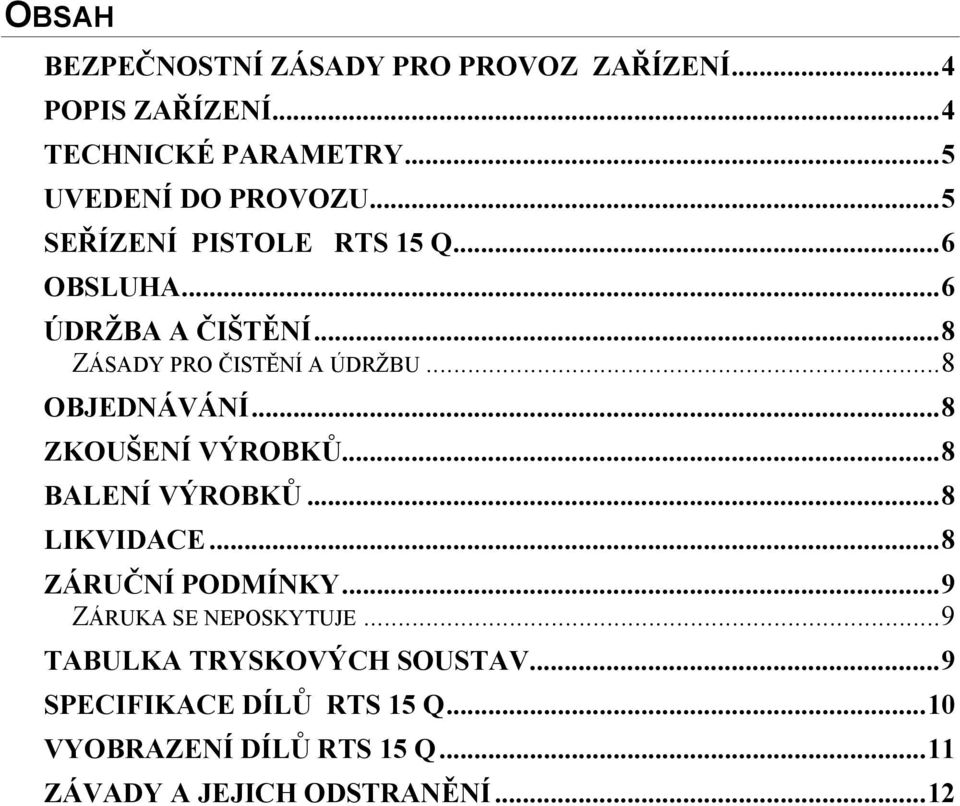

3 OBSAH BEZPEČNOSTNÍ ZÁSADY PRO PROVOZ ZAŘÍZENÍ...4 POPIS ZAŘÍZENÍ...4 TECHNICKÉ PARAMETRY...5 UVEDENÍ DO PROVOZU...5 U SEŘÍZENÍ PISTOLE RTS 15 Q...6 OBSLUHA...6 ÚDRŽBA A ČIŠTĚNÍ...8 ZÁSADY PRO ČISTĚNÍ A ÚDRŽBU U...8 OBJEDNÁVÁNÍ...8 ZKOUŠENÍ VÝROBKŮ...8 BALENÍ VÝROBKŮ...8 LIKVIDACE...8 ZÁRUČNÍ PODMÍNKY...9 ZÁRUKA SE NEPOSKYTUJE...9 TABULKA TRYSKOVÝCH SOUSTAV...9 SPECIFIKACE DÍLŮ RTS 15 Q...10 VYOBRAZENÍ DÍLŮ RTS 15 Q...11 ZÁVADY A JEJICH ODSTRANĚNÍ...12

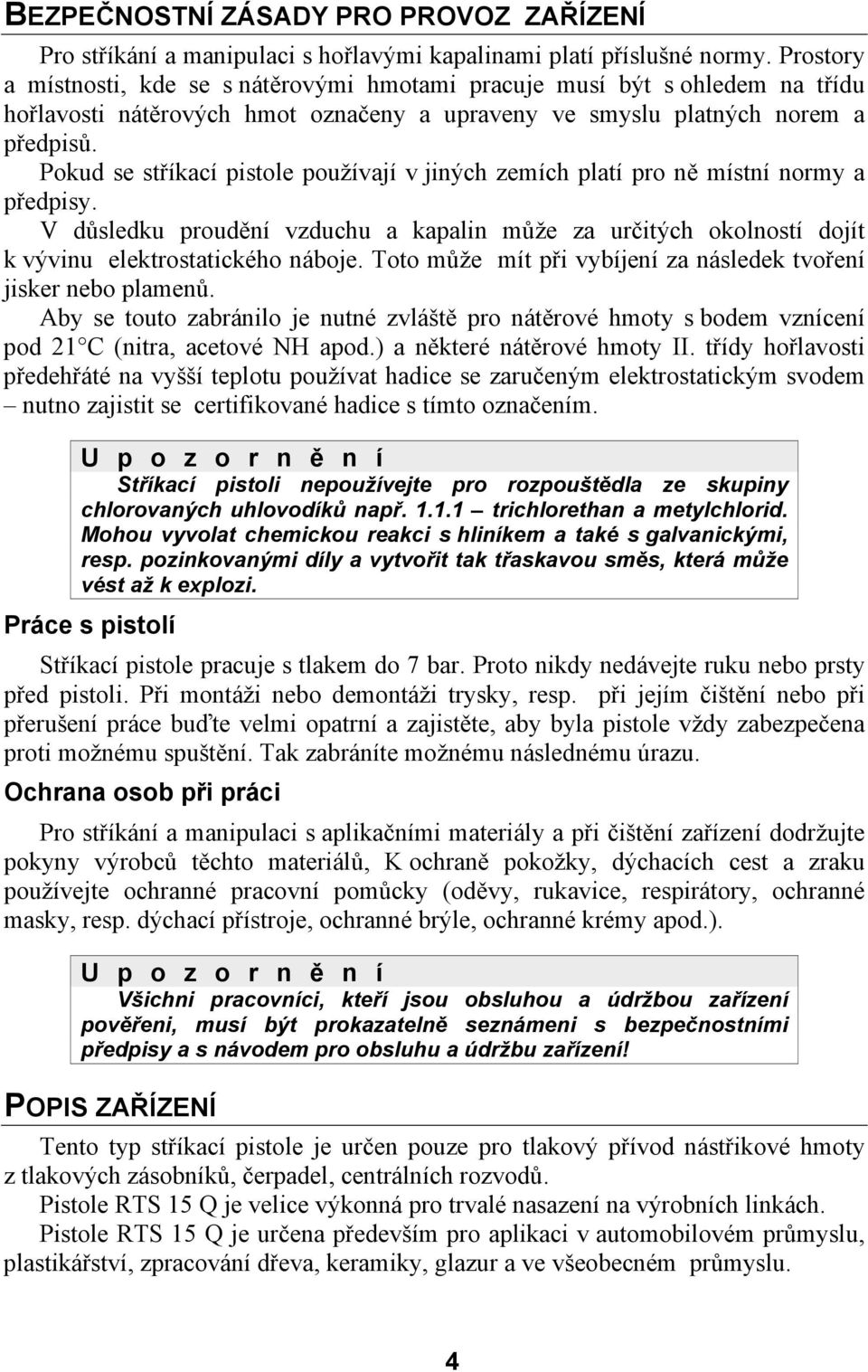

4 BEZPEČNOSTNÍ ZÁSADY PRO PROVOZ ZAŘÍZENÍ Pro stříkání a manipulaci s hořlavými kapalinami platí příslušné normy. Prostory a místnosti, kde se s nátěrovými hmotami pracuje musí být s ohledem na třídu hořlavosti nátěrových hmot označeny a upraveny ve smyslu platných norem a předpisů. Pokud se stříkací pistole používají v jiných zemích platí pro ně místní normy a předpisy. V důsledku proudění vzduchu a kapalin může za určitých okolností dojít k vývinu elektrostatického náboje. Toto může mít při vybíjení za následek tvoření jisker nebo plamenů. Aby se touto zabránilo je nutné zvláště pro nátěrové hmoty s bodem vznícení pod 21 C (nitra, acetové NH apod.) a některé nátěrové hmoty II. třídy hořlavosti předehřáté na vyšší teplotu používat hadice se zaručeným elektrostatickým svodem nutno zajistit se certifikované hadice s tímto označením. U p o z o r n ě n í Stříkací pistoli nepoužívejte pro rozpouštědla ze skupiny chlorovaných uhlovodíků např trichlorethan a metylchlorid. Mohou vyvolat chemickou reakci s hliníkem a také s galvanickými, resp. pozinkovanými díly a vytvořit tak třaskavou směs, která může vést až k explozi. Práce s pistolí Stříkací pistole pracuje s tlakem do 7 bar. Proto nikdy nedávejte ruku nebo prsty před pistoli. Při montáži nebo demontáži trysky, resp. při jejím čištění nebo při přerušení práce buďte velmi opatrní a zajistěte, aby byla pistole vždy zabezpečena proti možnému spuštění. Tak zabráníte možnému následnému úrazu. Ochrana osob při práci Pro stříkání a manipulaci s aplikačními materiály a při čištění zařízení dodržujte pokyny výrobců těchto materiálů, K ochraně pokožky, dýchacích cest a zraku používejte ochranné pracovní pomůcky (oděvy, rukavice, respirátory, ochranné masky, resp. dýchací přístroje, ochranné brýle, ochranné krémy apod.). U p o z o r n ě n í Všichni pracovníci, kteří jsou obsluhou a údržbou zařízení pověřeni, musí být prokazatelně seznámeni s bezpečnostními předpisy a s návodem pro obsluhu a údržbu zařízení! POPIS ZAŘÍZENÍ Tento typ stříkací pistole je určen pouze pro tlakový přívod nástřikové hmoty z tlakových zásobníků, čerpadel, centrálních rozvodů. Pistole RTS 15 Q je velice výkonná pro trvalé nasazení na výrobních linkách. Pistole RTS 15 Q je určena především pro aplikaci v automobilovém průmyslu, plastikářství, zpracování dřeva, keramiky, glazur a ve všeobecném průmyslu. 4

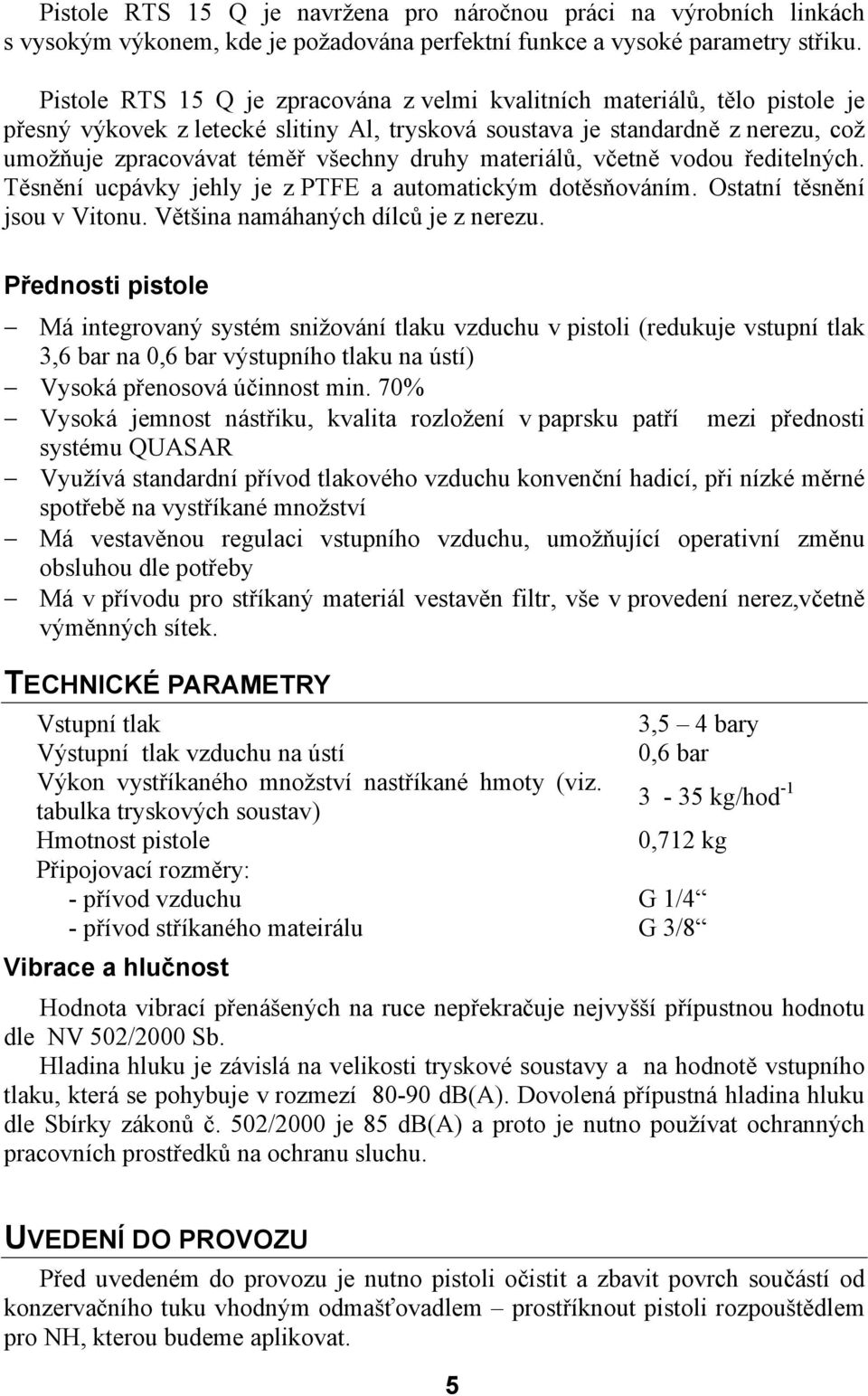

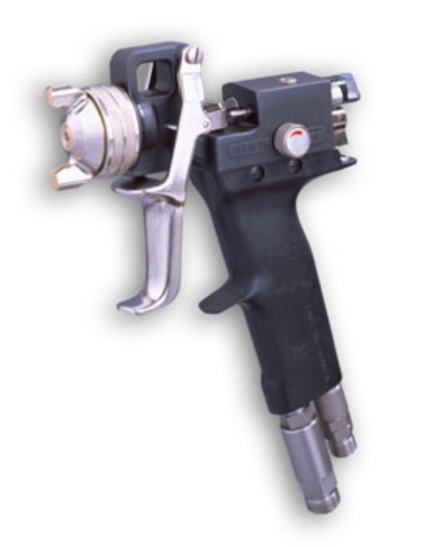

5 Pistole RTS 15 Q je navržena pro náročnou práci na výrobních linkách s vysokým výkonem, kde je požadována perfektní funkce a vysoké parametry střiku. Pistole RTS 15 Q je zpracována z velmi kvalitních materiálů, tělo pistole je přesný výkovek z letecké slitiny Al, trysková soustava je standardně z nerezu, což umožňuje zpracovávat téměř všechny druhy materiálů, včetně vodou ředitelných. Těsnění ucpávky jehly je z PTFE a automatickým dotěsňováním. Ostatní těsnění jsou v Vitonu. Většina namáhaných dílců je z nerezu. Přednosti pistole Má integrovaný systém snižování tlaku vzduchu v pistoli (redukuje vstupní tlak 3,6 bar na 0,6 bar výstupního tlaku na ústí) Vysoká přenosová účinnost min. 70% Vysoká jemnost nástřiku, kvalita rozložení v paprsku patří mezi přednosti systému QUASAR Využívá standardní přívod tlakového vzduchu konvenční hadicí, při nízké měrné spotřebě na vystříkané množství Má vestavěnou regulaci vstupního vzduchu, umožňující operativní změnu obsluhou dle potřeby Má v přívodu pro stříkaný materiál vestavěn filtr, vše v provedení nerez,včetně výměnných sítek. TECHNICKÉ PARAMETRY Vstupní tlak 3,5 4 bary Výstupní tlak vzduchu na ústí 0,6 bar Výkon vystříkaného množství nastříkané hmoty (viz. tabulka tryskových soustav) 3-35 kg/hod -1 Hmotnost pistole 0,712 kg Připojovací rozměry: - přívod vzduchu G 1/4 - přívod stříkaného mateirálu G 3/8 Vibrace a hlučnost Hodnota vibrací přenášených na ruce nepřekračuje nejvyšší přípustnou hodnotu dle NV 502/2000 Sb. Hladina hluku je závislá na velikosti tryskové soustavy a na hodnotě vstupního tlaku, která se pohybuje v rozmezí db(a). Dovolená přípustná hladina hluku dle Sbírky zákonů č. 502/2000 je 85 db(a) a proto je nutno používat ochranných pracovních prostředků na ochranu sluchu. UVEDENÍ DO PROVOZU Před uvedeném do provozu je nutno pistoli očistit a zbavit povrch součástí od konzervačního tuku vhodným odmašťovadlem prostříknout pistoli rozpouštědlem pro NH, kterou budeme aplikovat. 5

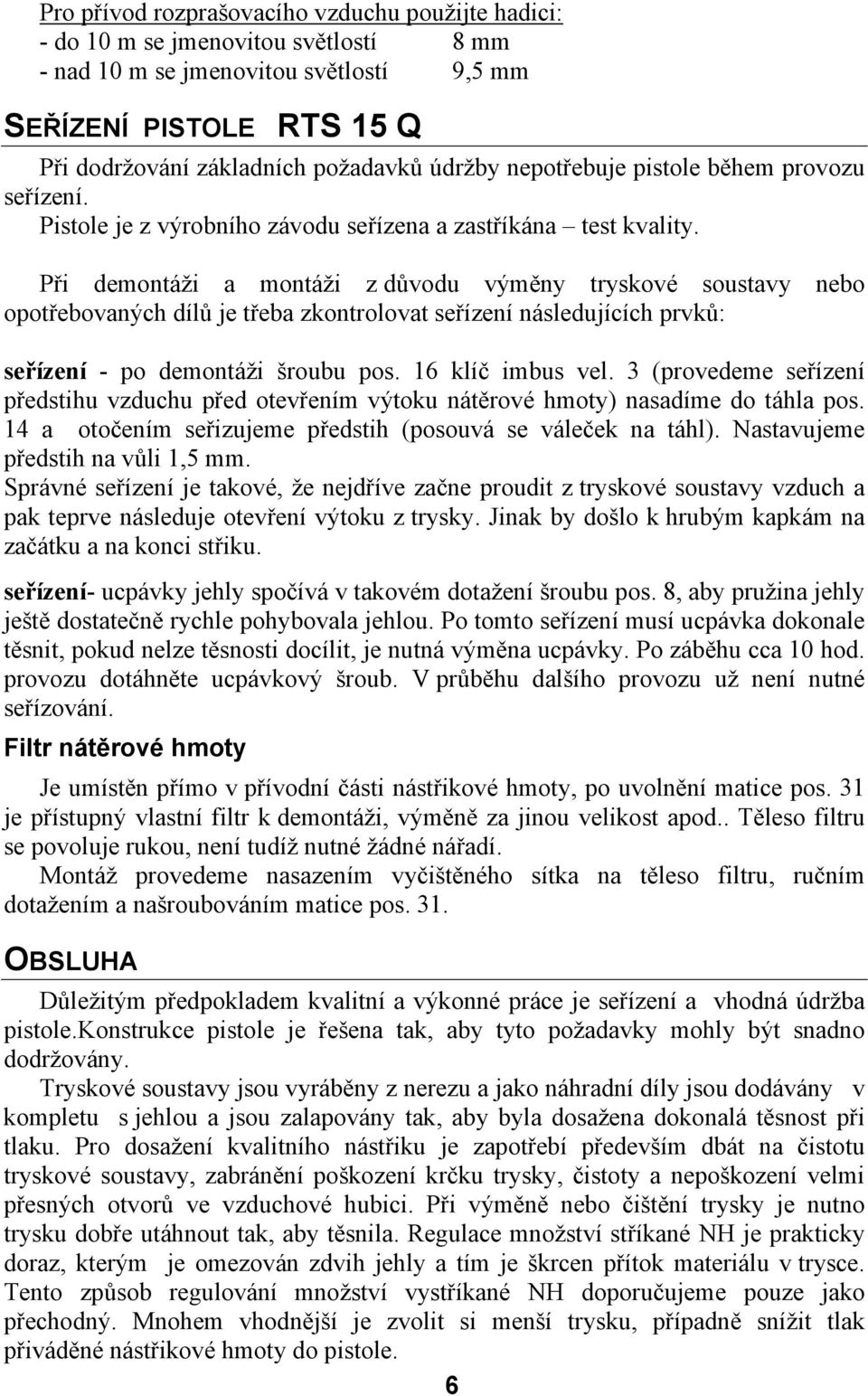

6 Pro přívod rozprašovacího vzduchu použijte hadici: - do 10 m se jmenovitou světlostí 8 mm - nad 10 m se jmenovitou světlostí 9,5 mm SEŘÍZENÍ PISTOLE RTS 15 Q Při dodržování základních požadavků údržby nepotřebuje pistole během provozu seřízení. Pistole je z výrobního závodu seřízena a zastříkána test kvality. Při demontáži a montáži z důvodu výměny tryskové soustavy nebo opotřebovaných dílů je třeba zkontrolovat seřízení následujících prvků: seřízení - po demontáži šroubu pos. 16 klíč imbus vel. 3 (provedeme seřízení předstihu vzduchu před otevřením výtoku nátěrové hmoty) nasadíme do táhla pos. 14 a otočením seřizujeme předstih (posouvá se váleček na táhl). Nastavujeme předstih na vůli 1,5 mm. Správné seřízení je takové, že nejdříve začne proudit z tryskové soustavy vzduch a pak teprve následuje otevření výtoku z trysky. Jinak by došlo k hrubým kapkám na začátku a na konci střiku. seřízení- ucpávky jehly spočívá v takovém dotažení šroubu pos. 8, aby pružina jehly ještě dostatečně rychle pohybovala jehlou. Po tomto seřízení musí ucpávka dokonale těsnit, pokud nelze těsnosti docílit, je nutná výměna ucpávky. Po záběhu cca 10 hod. provozu dotáhněte ucpávkový šroub. V průběhu dalšího provozu už není nutné seřízování. Filtr nátěrové hmoty Je umístěn přímo v přívodní části nástřikové hmoty, po uvolnění matice pos. 31 je přístupný vlastní filtr k demontáži, výměně za jinou velikost apod.. Těleso filtru se povoluje rukou, není tudíž nutné žádné nářadí. Montáž provedeme nasazením vyčištěného sítka na těleso filtru, ručním dotažením a našroubováním matice pos. 31. OBSLUHA Důležitým předpokladem kvalitní a výkonné práce je seřízení a vhodná údržba pistole.konstrukce pistole je řešena tak, aby tyto požadavky mohly být snadno dodržovány. Tryskové soustavy jsou vyráběny z nerezu a jako náhradní díly jsou dodávány v kompletu s jehlou a jsou zalapovány tak, aby byla dosažena dokonalá těsnost při tlaku. Pro dosažení kvalitního nástřiku je zapotřebí především dbát na čistotu tryskové soustavy, zabránění poškození krčku trysky, čistoty a nepoškození velmi přesných otvorů ve vzduchové hubici. Při výměně nebo čištění trysky je nutno trysku dobře utáhnout tak, aby těsnila. Regulace množství stříkané NH je prakticky doraz, kterým je omezován zdvih jehly a tím je škrcen přítok materiálu v trysce. Tento způsob regulování množství vystříkané NH doporučujeme pouze jako přechodný. Mnohem vhodnější je zvolit si menší trysku, případně snížit tlak přiváděné nástřikové hmoty do pistole. 6

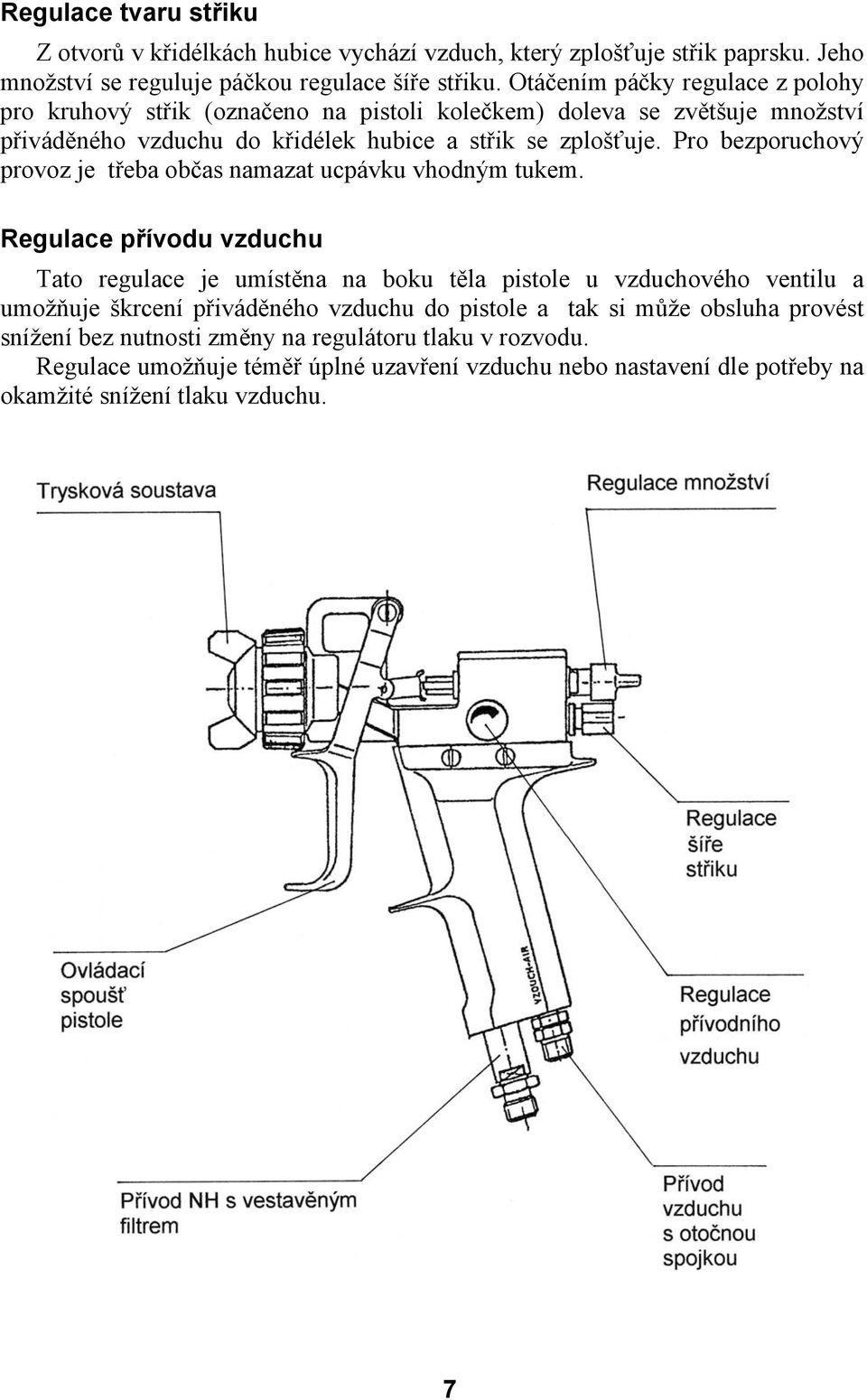

7 Regulace tvaru střiku Z otvorů v křidélkách hubice vychází vzduch, který zplošťuje střik paprsku. Jeho množství se reguluje páčkou regulace šíře střiku. Otáčením páčky regulace z polohy pro kruhový střik (označeno na pistoli kolečkem) doleva se zvětšuje množství přiváděného vzduchu do křidélek hubice a střik se zplošťuje. Pro bezporuchový provoz je třeba občas namazat ucpávku vhodným tukem. Regulace přívodu vzduchu Tato regulace je umístěna na boku těla pistole u vzduchového ventilu a umožňuje škrcení přiváděného vzduchu do pistole a tak si může obsluha provést snížení bez nutnosti změny na regulátoru tlaku v rozvodu. Regulace umožňuje téměř úplné uzavření vzduchu nebo nastavení dle potřeby na okamžité snížení tlaku vzduchu. 7

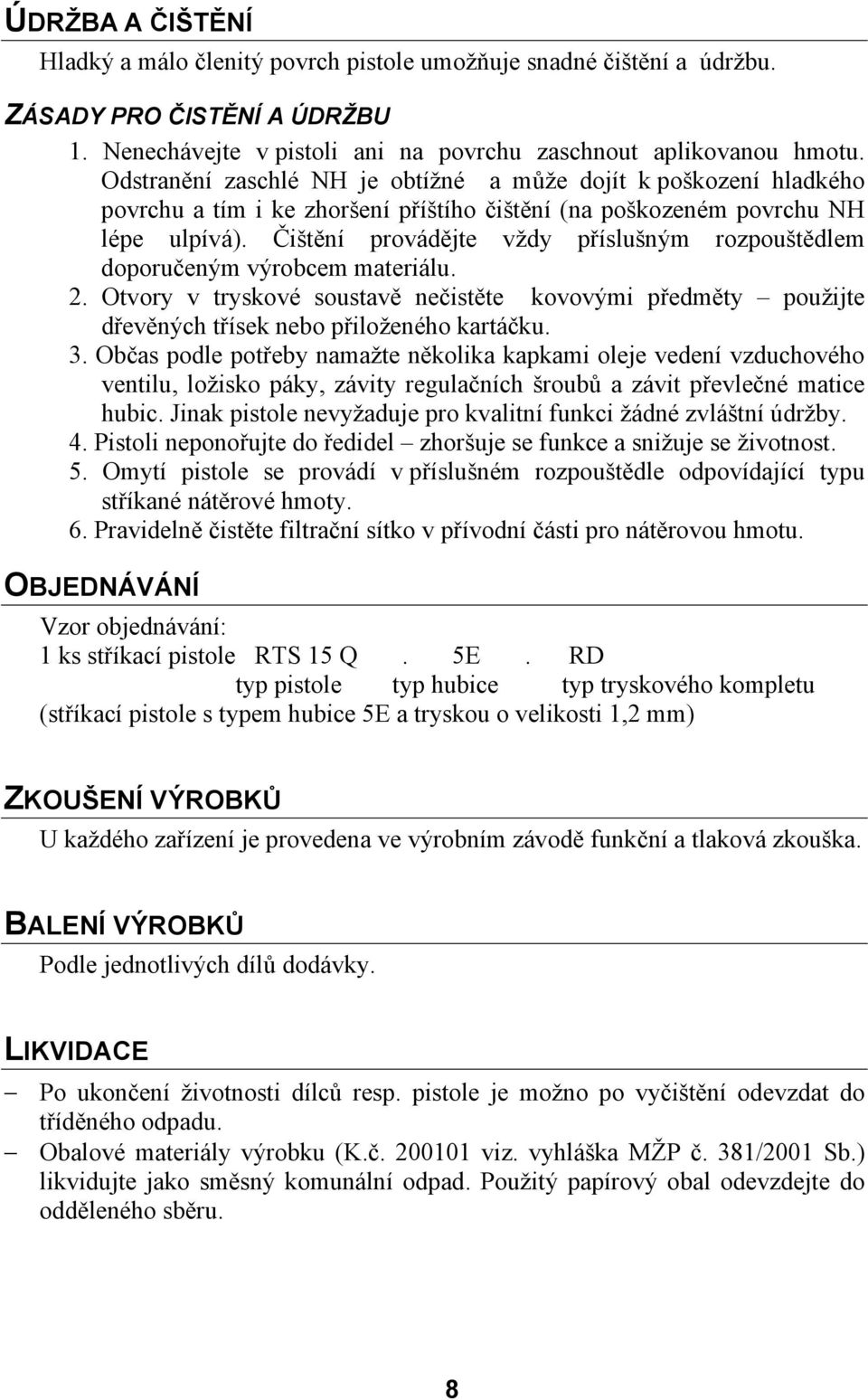

8 ÚDRŽBA A ČIŠTĚNÍ Hladký a málo členitý povrch pistole umožňuje snadné čištění a údržbu. ZÁSADY PRO ČISTĚNÍ A ÚDRŽBU 1. Nenechávejte v pistoli ani na povrchu zaschnout aplikovanou hmotu. Odstranění zaschlé NH je obtížné a může dojít k poškození hladkého povrchu a tím i ke zhoršení příštího čištění (na poškozeném povrchu NH lépe ulpívá). Čištění provádějte vždy příslušným rozpouštědlem doporučeným výrobcem materiálu. 2. Otvory v tryskové soustavě nečistěte kovovými předměty použijte dřevěných třísek nebo přiloženého kartáčku. 3. Občas podle potřeby namažte několika kapkami oleje vedení vzduchového ventilu, ložisko páky, závity regulačních šroubů a závit převlečné matice hubic. Jinak pistole nevyžaduje pro kvalitní funkci žádné zvláštní údržby. 4. Pistoli neponořujte do ředidel zhoršuje se funkce a snižuje se životnost. 5. Omytí pistole se provádí v příslušném rozpouštědle odpovídající typu stříkané nátěrové hmoty. 6. Pravidelně čistěte filtrační sítko v přívodní části pro nátěrovou hmotu. OBJEDNÁVÁNÍ Vzor objednávání: 1 ks stříkací pistole RTS 15 Q. 5E. RD typ pistole typ hubice typ tryskového kompletu (stříkací pistole s typem hubice 5E a tryskou o velikosti 1,2 mm) ZKOUŠENÍ VÝROBKŮ U každého zařízení je provedena ve výrobním závodě funkční a tlaková zkouška. BALENÍ VÝROBKŮ Podle jednotlivých dílů dodávky. LIKVIDACE Po ukončení životnosti dílců resp. pistole je možno po vyčištění odevzdat do tříděného odpadu. Obalové materiály výrobku (K.č viz. vyhláška MŽP č. 381/2001 Sb.) likvidujte jako směsný komunální odpad. Použitý papírový obal odevzdejte do odděleného sběru. 8

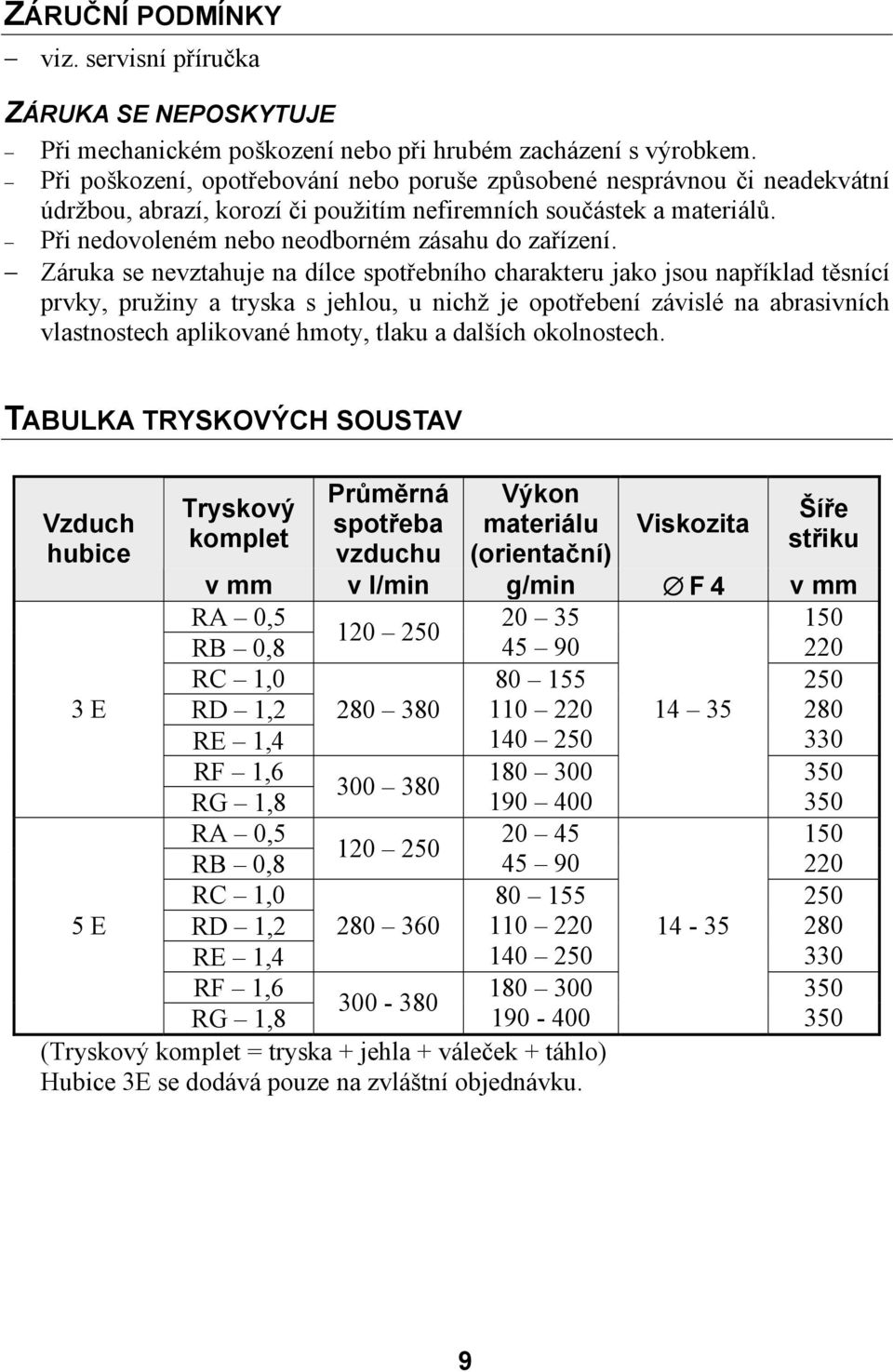

9 ZÁRUČNÍ PODMÍNKY viz. servisní příručka ZÁRUKA SE NEPOSKYTUJE Při mechanickém poškození nebo při hrubém zacházení s výrobkem. Při poškození, opotřebování nebo poruše způsobené nesprávnou či neadekvátní údržbou, abrazí, korozí či použitím nefiremních součástek a materiálů. Při nedovoleném nebo neodborném zásahu do zařízení. Záruka se nevztahuje na dílce spotřebního charakteru jako jsou například těsnící prvky, pružiny a tryska s jehlou, u nichž je opotřebení závislé na abrasivních vlastnostech aplikované hmoty, tlaku a dalších okolnostech. TABULKA TRYSKOVÝCH SOUSTAV Vzduch hubice 3 E 5 E Tryskový komplet Průměrná spotřeba vzduchu Výkon materiálu (orientační) Viskozita Šíře střiku v mm v l/min g/min F 4 v mm RA 0, RB 0, RC 1,0 RD 1,2 RE 1, RF 1,6 RG 1,8 RA 0,5 RB 0,8 RC 1,0 RD 1,2 RE 1, RF 1, RG 1, (Tryskový komplet = tryska + jehla + váleček + táhlo) Hubice 3E se dodává pouze na zvláštní objednávku

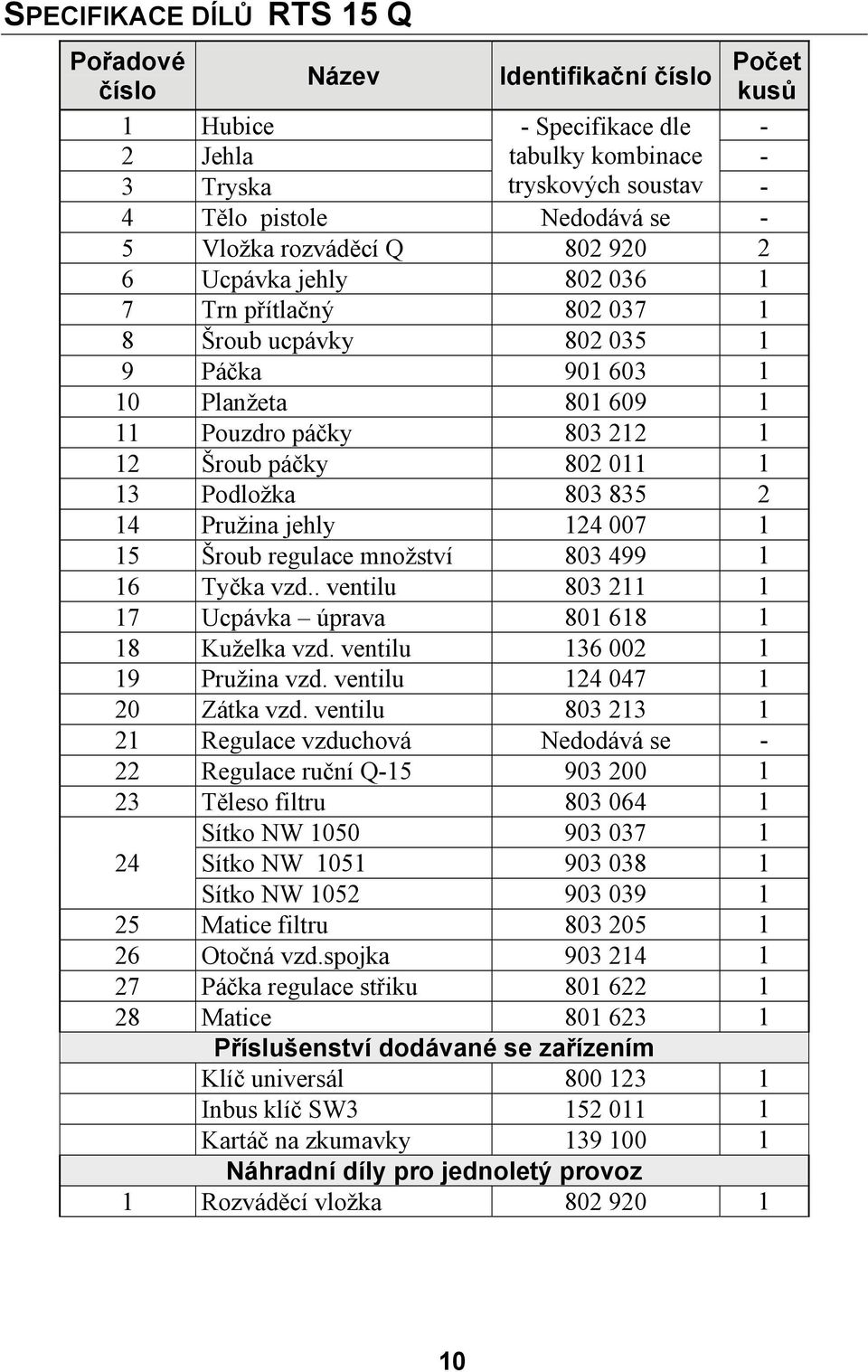

10 SPECIFIKACE DÍLŮ RTS 15 Q Pořadové Název Identifikační číslo Počet číslo kusů 1 Hubice - Specifikace dle - 2 Jehla tabulky kombinace - 3 Tryska tryskových soustav - 4 Tělo pistole Nedodává se - 5 Vložka rozváděcí Q Ucpávka jehly Trn přítlačný Šroub ucpávky Páčka Planžeta Pouzdro páčky Šroub páčky Podložka Pružina jehly Šroub regulace množství Tyčka vzd.. ventilu Ucpávka úprava Kuželka vzd. ventilu Pružina vzd. ventilu Zátka vzd. ventilu Regulace vzduchová Nedodává se - 22 Regulace ruční Q Těleso filtru Sítko NW Sítko NW Sítko NW Matice filtru Otočná vzd.spojka Páčka regulace střiku Matice Příslušenství dodávané se zařízením Klíč universál Inbus klíč SW Kartáč na zkumavky Náhradní díly pro jednoletý provoz 1 Rozváděcí vložka

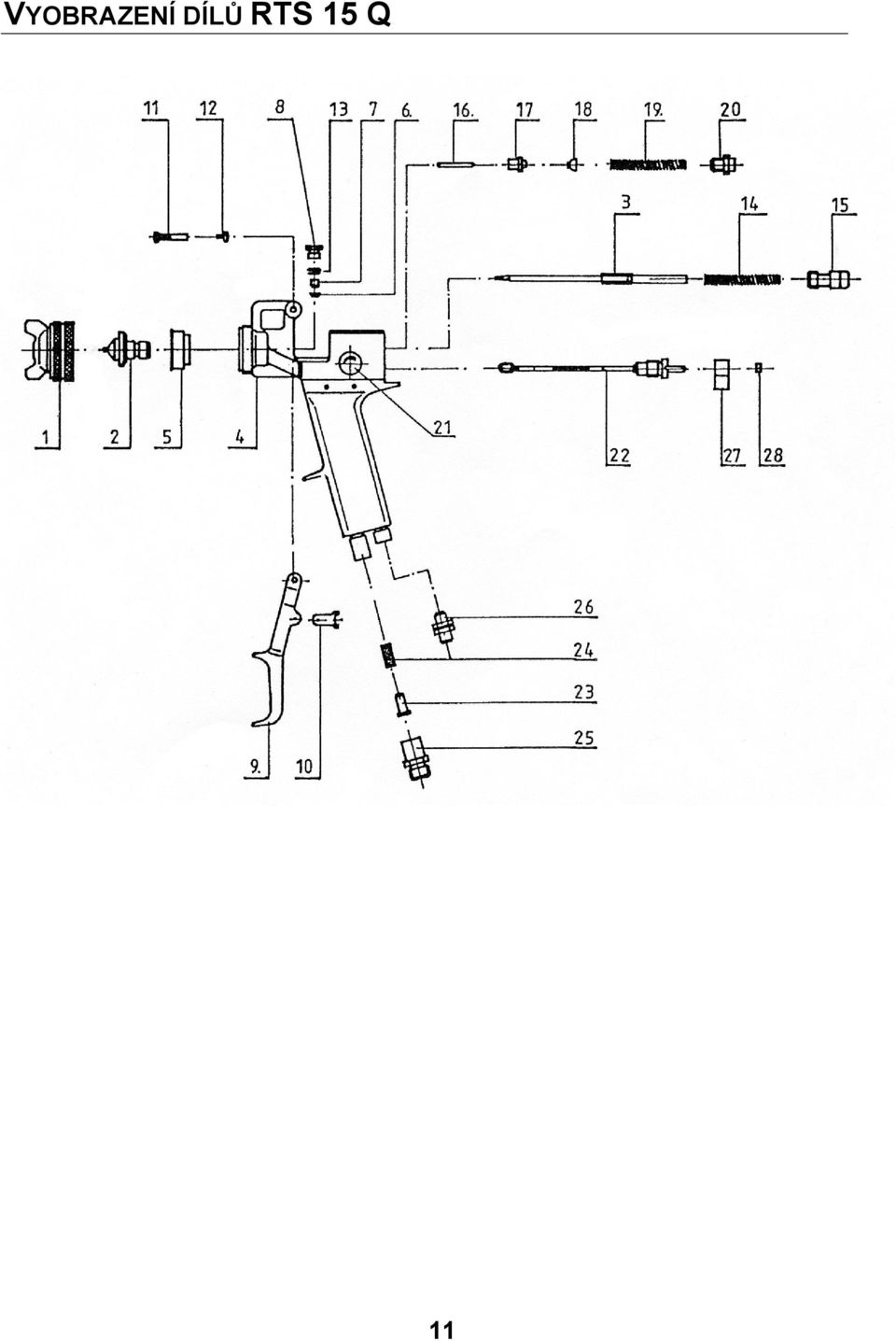

11 VYOBRAZENÍ DÍLŮ RTS 15 Q 11

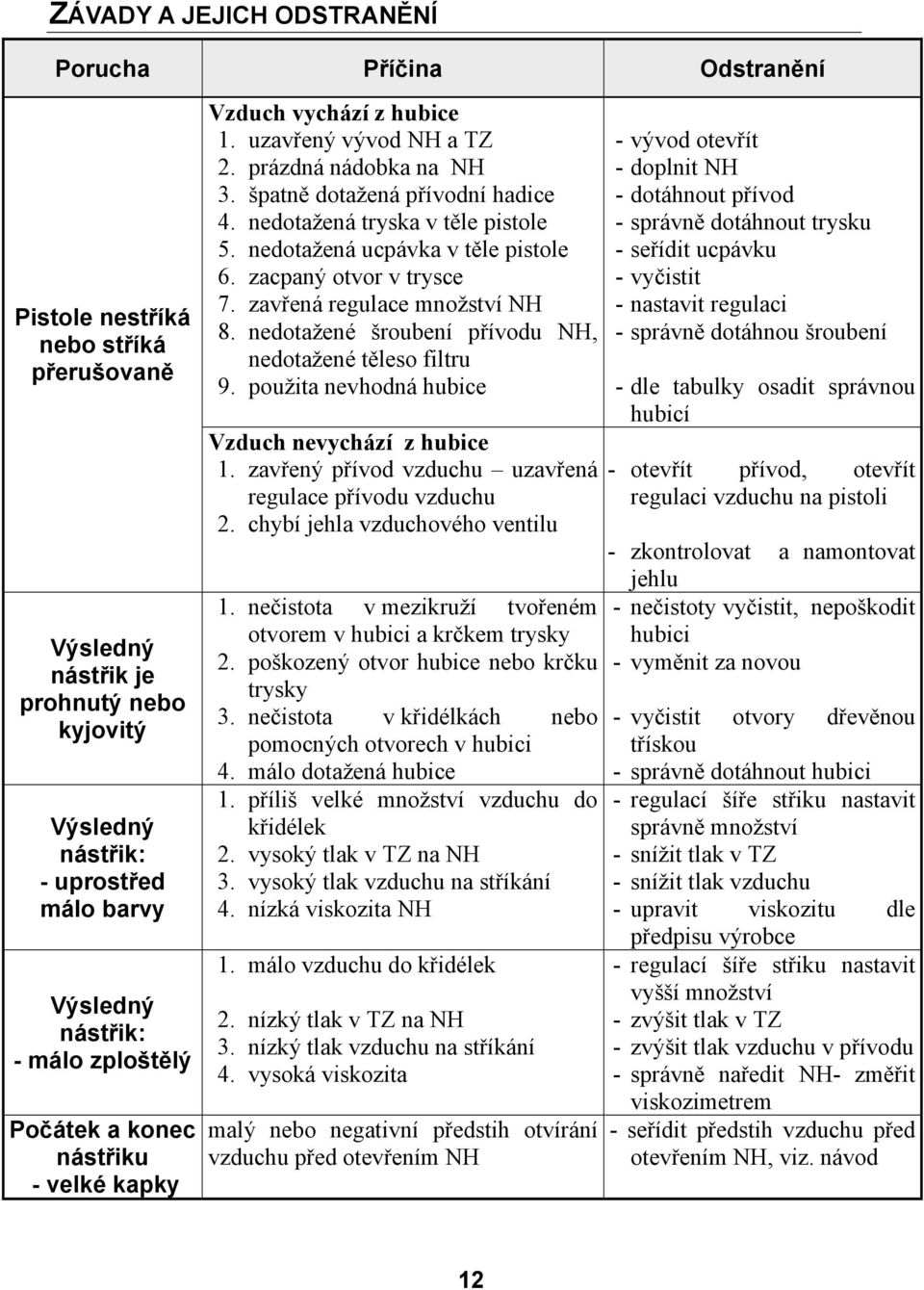

12 ZÁVADY A JEJICH ODSTRANĚNÍ Porucha Příčina Odstranění Pistole nestříká nebo stříká přerušovaně Výsledný nástřik je prohnutý nebo kyjovitý Výsledný nástřik: - uprostřed málo barvy Výsledný nástřik: - málo zploštělý Počátek a konec nástřiku - velké kapky Vzduch vychází z hubice 1. uzavřený vývod NH a TZ 2. prázdná nádobka na NH 3. špatně dotažená přívodní hadice 4. nedotažená tryska v těle pistole 5. nedotažená ucpávka v těle pistole 6. zacpaný otvor v trysce 7. zavřená regulace množství NH 8. nedotažené šroubení přívodu NH, nedotažené těleso filtru 9. použita nevhodná hubice Vzduch nevychází z hubice 1. zavřený přívod vzduchu uzavřená regulace přívodu vzduchu 2. chybí jehla vzduchového ventilu 1. nečistota v mezikruží tvořeném otvorem v hubici a krčkem trysky 2. poškozený otvor hubice nebo krčku trysky 3. nečistota v křidélkách nebo pomocných otvorech v hubici 4. málo dotažená hubice 1. příliš velké množství vzduchu do křidélek 2. vysoký tlak v TZ na NH 3. vysoký tlak vzduchu na stříkání 4. nízká viskozita NH 1. málo vzduchu do křidélek 2. nízký tlak v TZ na NH 3. nízký tlak vzduchu na stříkání 4. vysoká viskozita malý nebo negativní předstih otvírání vzduchu před otevřením NH - vývod otevřít - doplnit NH - dotáhnout přívod - správně dotáhnout trysku - seřídit ucpávku - vyčistit - nastavit regulaci - správně dotáhnou šroubení - dle tabulky osadit správnou hubicí - otevřít přívod, otevřít regulaci vzduchu na pistoli - zkontrolovat a namontovat jehlu - nečistoty vyčistit, nepoškodit hubici - vyměnit za novou - vyčistit otvory dřevěnou třískou - správně dotáhnout hubici - regulací šíře střiku nastavit správně množství - snížit tlak v TZ - snížit tlak vzduchu - upravit viskozitu dle předpisu výrobce - regulací šíře střiku nastavit vyšší množství - zvýšit tlak v TZ - zvýšit tlak vzduchu v přívodu - správně naředit NH- změřit viskozimetrem -seřídit předstih vzduchu před otevřením NH, viz. návod 12

13

14

15

16 Vyrábí: EST+ a.s. Podolí Ledeč nad Sázavou N CZ rev: /3
