1 SOŠ JOSEFA SOUSEDÍKA VSETÍN 1

2 TECHNICKÁ MĚŘENÍ Provozní technika Druhý Ing. Měření, Jaromír měřidla Třetina 2

3 PŘEHLED MĚŘIDEL, MĚŘENÍ Technická měření Provozní technika základy teorie Druhý obrábění Ing. Jaromír Třetina 3

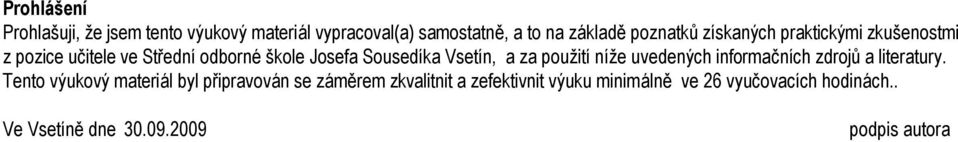

4 Prohlášení Prohlašuji, že jsem tento výukový materiál vypracoval(a) samostatně, a to na základě poznatků získaných praktickými zkušenostmi z pozice učitele ve Střední odborné škole Josefa Sousedíka Vsetín, a za použití níže uvedených informačních zdrojů a literatury. Tento výukový materiál byl připravován se záměrem zkvalitnit a zefektivnit výuku minimálně ve 26 vyučovacích hodinách.. Ve Vsetíně dne podpis autora 4

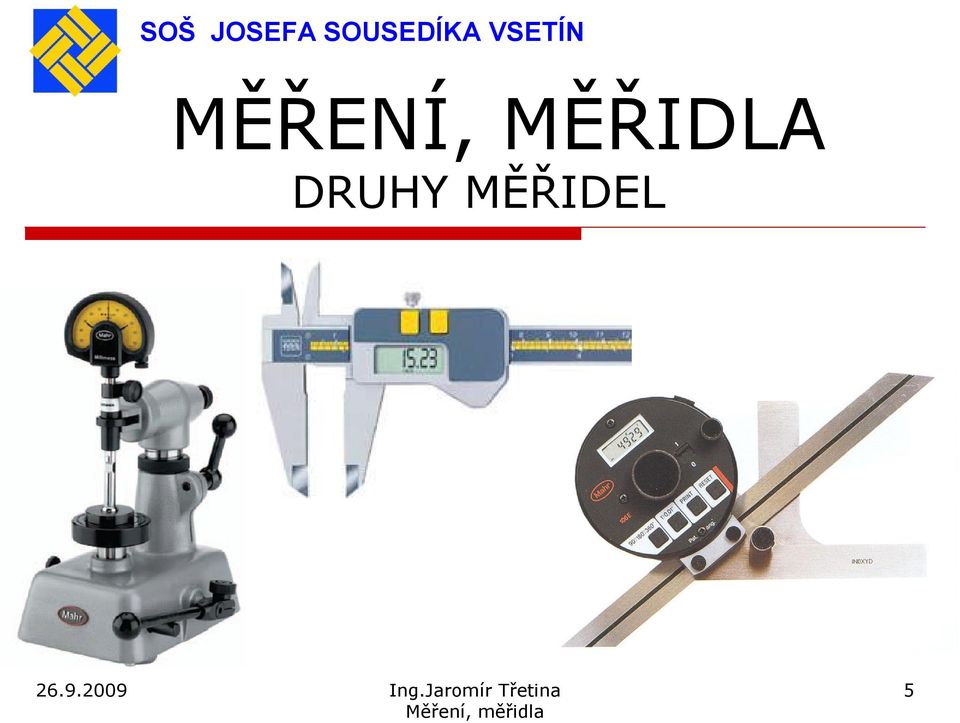

5 SOŠ JOSEFA SOUSEDÍKA VSETÍN MĚŘENÍ, MĚŘIDLA DRUHY MĚŘIDEL 5

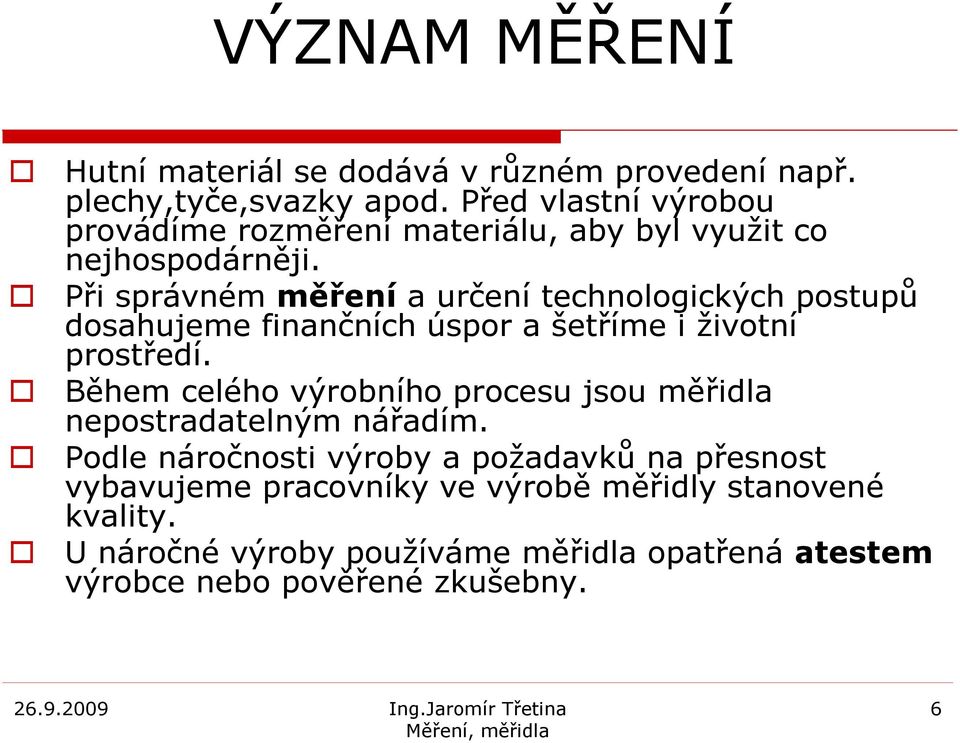

6 VÝZNAM MĚŘENÍ Hutní materiál se dodává v různém provedení např. plechy,tyče,svazky apod. Před vlastní výrobou provádíme rozměření materiálu, aby byl využit co nejhospodárněji. Při správném měření a určení technologických postupů dosahujeme finančních úspor a šetříme i životní prostředí. Během celého výrobního procesu jsou měřidla nepostradatelným nářadím. Podle náročnosti výroby a požadavků na přesnost vybavujeme pracovníky ve výrobě měřidly stanovené kvality. U náročné výroby používáme měřidla opatřená atestem výrobce nebo pověřené zkušebny. 6

7 SKUPINY MĚŘIDEL 1 měření skutečných hodnot-přímá měřidla: jsou to univerzální měřidla, která jsou opatřena stupnicí a naměřený rozměr můžeme přímo odečítat na stupnici měřidla /např.:posuvné měřítko, mikrometr, úhloměr, hloubkoměr, ocelové měřítko.. 2 měření porovnáním-měřidla nepřímá: Jsou to měřidla, která nemají žádnou stupnici a naměřený rozměr musíme kontrolovat pomocí měřidla se stupnicí, nebo provádíme porovnávací měření. /např.: kalibry, šablony, úhelníky/ např.třmenové, válečkové, závitové měrky, spároměry, rádiusové měrky, základní měrky,.. 7

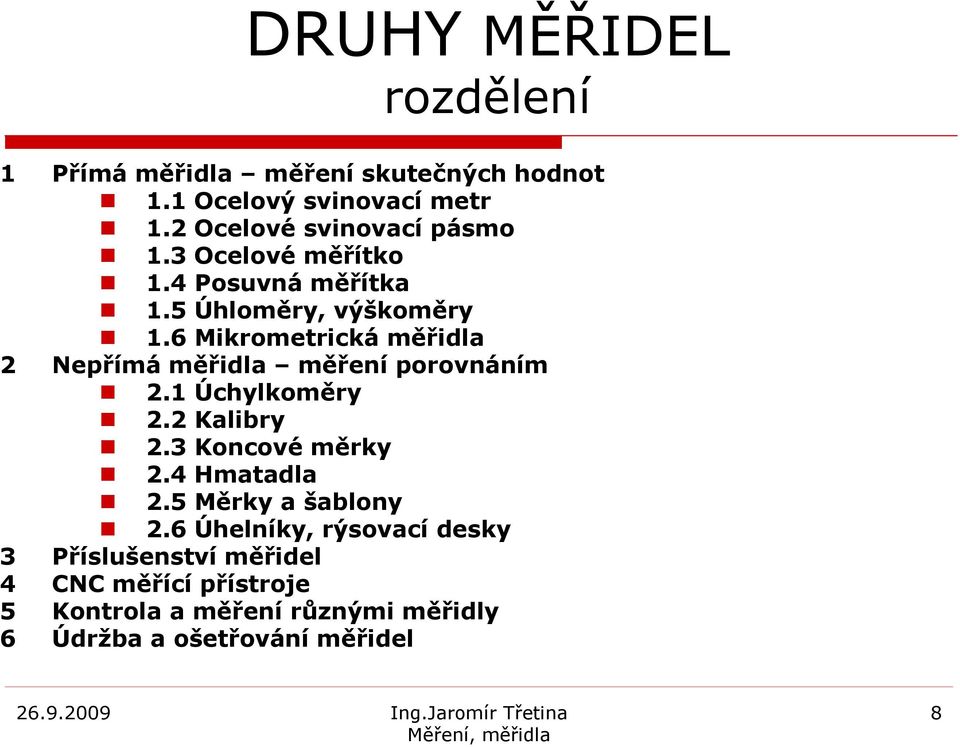

8 DRUHY MĚŘIDEL rozdělení 1 Přímá měřidla měření skutečných hodnot 1.1 Ocelový svinovací metr 1.2 Ocelové svinovací pásmo 1.3 Ocelové měřítko 1.4 Posuvná měřítka 1.5 Úhloměry, výškoměry 1.6 Mikrometrická měřidla 2 Nepřímá měřidla měření porovnáním 2.1 Úchylkoměry 2.2 Kalibry 2.3 Koncové měrky 2.4 Hmatadla 2.5 Měrky a šablony 2.6 Úhelníky, rýsovací desky 3 Příslušenství měřidel 4 CNC měřící přístroje 5 Kontrola a měření různými měřidly 6 Údržba a ošetřování měřidel 8

9 MĚŘIDLA PŘÍMÁ 9

10 1. MĚŘIDLA PŘÍMÁ ocelový metr 1.1 ocelový svinovací metr přesnost měření 1 mm, výrobní délka : 1,2,3,5,8,10 m 10

11 1. MĚŘIDLA PŘÍMÁ ocelové svinovací pásmo 1.2 ocelové svinovací pásmo přesnost měření 1 mm, výrobní délka : 10,20,25,50 m 11

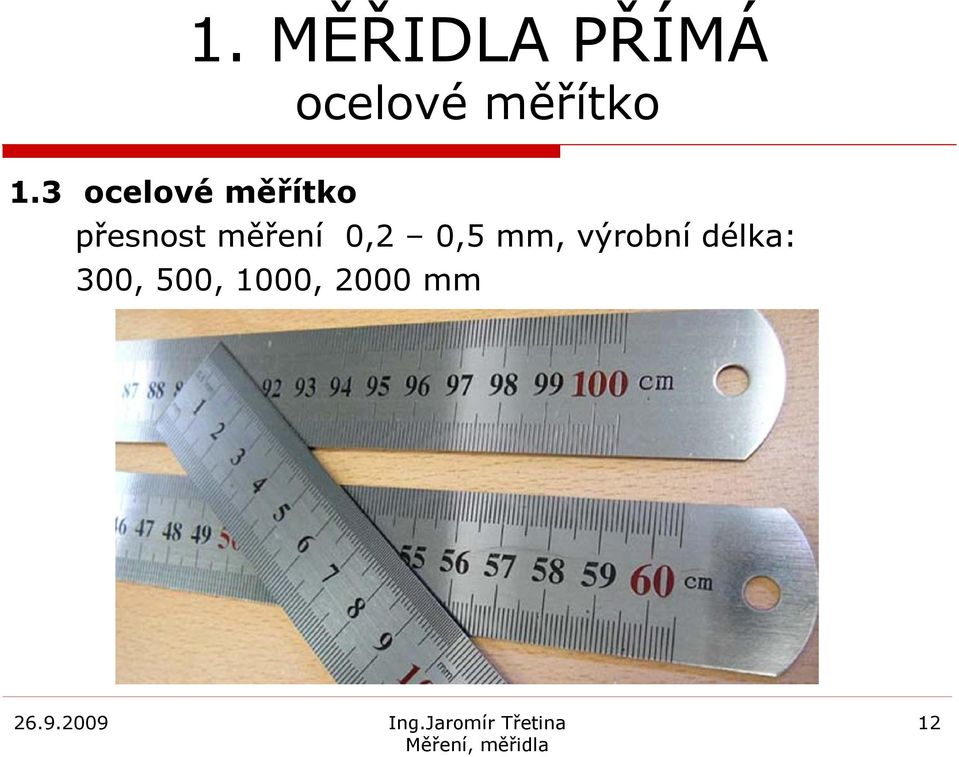

12 1. MĚŘIDLA PŘÍMÁ ocelové měřítko 1.3 ocelové měřítko přesnost měření 0,2 0,5 mm, výrobní délka: 300, 500, 1000, 2000 mm 12

13 1. MĚŘIDLA PŘÍMÁ posuvná měřítka 1.4 posuvné měřítko mechanické stupeň přesnosti: 1/10 0,10 mm 1/20 0,05 mm 1/50 0,02 mm Výrobní délka: 150,200,250,300 až do 2000 mm souprava základních mechanických měřidel 13

14 1. MĚŘIDLA PŘÍMÁ posuvná měřítka mechanická 14

15 1. MĚŘIDLA PŘÍMÁ posuvná měřidla digitální 1.4 posuvné měřítko digitální přesnost měření až 0,001 mm umožňuje digitální výstup přenášených dat do PC 15

16 1. MĚŘIDLA PŘÍMÁ posuvná měřidla digitální 16

17 1. MĚŘIDLA PŘÍMÁ obloukový úhloměr 1.5 úhloměry obloukový úhloměr: přesnost měření ¼ st. (15 ) 17

18 1. MĚŘIDLA PŘÍMÁ univerzální úhloměr 1.5 úhloměry univerzální úhloměr: přesnost měření 5 min. 18

19 1. MĚŘIDLA PŘÍMÁ univerzální digitální úhloměr 1.5 úhloměry univerzální digitální úhloměr přesnost měření 1 min./0,01 st./ 19

20 1. MĚŘIDLA PŘÍMÁ mikrometr třmenový mechanický 1.6 mikrometrická měřidla přesnost měření 0,01 mm, výrobní měřidel po 25mm / 25 50, 50 75, ,..mm/ mikrometr třmenový mechanický 20

21 1. MĚŘIDLA PŘÍMÁ mikrometr třmenový mechanický Měření velkých průměrů Až do průměru 1000 mm Ale i do Ø 1000 mm 21

22 1. MĚŘIDLA PŘÍMÁ mikrometr talířkový Talířkové měřící doteky 22

23 1. MĚŘIDLA PŘÍMÁ závitový mikrometr Závitové měřící doteky 23

24 1. MĚŘIDLA PŘÍMÁ třmenový mikrometr sada sada mikrometrických měřidel 24

25 1. MĚŘIDLA PŘÍMÁ mikrometr třmenový digitální mikrometr třmenový digitální 25

26 1. MĚŘIDLA PŘÍMÁ mikrometr digitální mikrometr digitální talířkový 26

27 1. MĚŘIDLA PŘÍMÁ sady mikrometrů Sada digitálních a mechanických třmenových mikrometrů 27

28 1. MĚŘIDLA PŘÍMÁ mikrometrický odpich Měření vnitřních rozměrů Třídotekový dutinoměr 28

29 1. MĚŘIDLA PŘÍMÁ mikrometrický odpich měření velkých vnitřních rozměrů 29

30 1. MĚŘIDLA PŘÍMÁ mikrometrický hloubkoměr mikrometrický hloubkoměr mechanický 30

31 1. MĚŘIDLA PŘÍMÁ mikrometrický hloubkoměr digitální mikrometrický hloubkoměr digitální 31

32 1. MĚŘIDLA PŘÍMÁ výškoměry 32

33 1. MĚŘIDLA PŘÍMÁ měření výšek, orýsování součástí 33

34 MĚŘIDLA NEPŘÍMÁ 34

35 2. MĚŘIDLA NEPŘÍMÁ nožová pravítka 35

36 2. MĚŘIDLA NEPŘÍMÁ úchylkoměry 2.1 Úchylkoměry analogové digitální 36

37 2. MĚŘIDLA NEPŘÍMÁ úchylkoměry Číslicový a digitální úchylkoměr 37

38 2. MĚŘIDLA NEPŘÍMÁ úchylkoměry Další typy digitálních úchylkoměrů 38

39 2. MĚŘIDLA NEPŘÍMÁ úchylkoměry - použití Použití úchylkoměrů 39

40 2. MĚŘIDLA NEPŘÍMÁ měření vnitřních ozubení Měření vnitřních ozubení 40

41 2. MĚŘIDLA NEPŘÍMÁ úchylkoměry - použití Použití úchylkoměrů 41

42 2. MĚŘIDLA NEPŘÍMÁ kalibry 2.2 Kalibry mezní mezní válečkové kalibry mezní závitové kalibry mezní třmenové kalibry 42

43 2. MĚŘIDLA NEPŘÍMÁ kalibry mezní závitové kalibry vnitřní mezní závitové kalibry vnější 43

44 2. MĚŘIDLA NEPŘÍMÁ základní měrky 2.3 Johansonovy měrky 44

45 2. MĚŘIDLA NEPŘÍMÁ základní měrky Keramické koncové měrky používané jako etalony pracovních měrek 45

46 2. MĚŘIDLA NEPŘÍMÁ hmatadla 2.4 Hmatadla - stavitelné měřidlo, ale rozměr musíme přenášet na měřidlo se stupnicí. Hmatadly provádíme porovnávací měření. VNITŘNÍ VNĚJŠÍ 46

47 2. MĚŘIDLA NEPŘÍMÁ měrky a šablony 2.5 Měrky a šablony RÁDIUSOVÉ MĚRKY SPÁROMĚRY 47

48 2. MĚŘIDLA NEPŘÍMÁ úhelníky, prizmy 2.6 Úhelníky pevná měřidla pro měření určitých úhlů v provedení 30,45,60,90,120 st. Měří se s nimi na světelnou štěrbinu tzv. na průsvit.úhelník přikládáme na celou plochou měřidla na obrobek. Úhelník- plochý,příložný,středící výrobní délka 80,100,160,200,250,300,400 mm 48

49 2. MĚŘIDLA NEPŘÍMÁ úhelníky, prizmy 49

50 POMŮCKY PRO ORÝSOVÁNÍ 50

51 POMŮCKY PRO ORÝSOVÁNÍ úhelníky, prizmy Příložný úhelník Plochý úhelník Nožový úhelník Prizmatické podložky Prizmatické podložky s upínacím třmenem 51

52 POMŮCKY PRO ORÝSOVÁNÍ úhelníky, prizmy 52

53 POMŮCKY PRO ORÝSOVÁNÍ úhelníky, prizmy 53

54 POMŮCKY PRO ORÝSOVÁNÍ rýsovací desky 54

55 POMŮCKY PRO ORÝSOVÁNÍ rýsovací desky 55

56 PŘÍSLUŠENSTVÍ MĚŘIDEL 56

57 3. PŘÍSLUŠENSTVÍ MĚŘIDEL stojánky příslušenství 57

58 3. PŘÍSLUŠENSTVÍ MĚŘIDEL stojánky stojánky 58

59 3. PŘÍSLUŠENSTVÍ MĚŘIDEL stojánky Stojánky, příslušenství 59

60 3. PŘÍSLUŠENSTVÍ MĚŘIDEL stojánky Popiš nastavení a měření, co měříme_? 60

61 3. PŘÍSLUŠENSTVÍ MĚŘIDEL stojánky 61

62 CNC SOUŘADNICOVÝ MĚŘÍCÍ PŘÍSTROJ 62

63 4. CNC SOUŘADNICOVÝ MĚŘÍCÍ PŘÍSTROJ Měřící sondy 63

64 KONTROLA A MĚŘENÍ 64

65 5. KONTROLA A MĚŘENÍ Kontrola a měření délek Měřením zjistíme přímo rozměr který odečteme na stupnici měřidla nebo porovnávacím kalibrem, šablonou apod. Kontrolou rozměrů zjišťujeme,zda výrobek je vyroben v předepsaných rozměrech a zda byla dodržena technologie výroby. Měření provádíme měřidly nastavitelnými odečet rozměru na stupnici měřidla, měřidla přímá / posuvka,úhloměr / pevnými - porovnáním rozměru s pevným měřidlem /kalibry, šablony, úhelníky/ Měření ocelovým měřítkem Ocelové měřítko je nejednoduší měřidlo pro měření délek. Přesnost měření je 0,2 0,5 mm. Při měření je důležité správné přiložení měřítkarovnoběžnost,ustavení měřítka přesně 65

66 KONTROLA A MĚŘENÍ Při měření je důležité správné přiložení měřítkarovnoběžnost, ustavení měřítka přesně na O na rysku nebo hranu, od které nanášíme měřený rozměr a kolmý pohled na měřidlo. 66

67 MĚŘENÍ POSUVNÝM MĚŘÍTKEM Posuvné měřítko - popis a konstrukce 67

68 MĚŘENÍ POSUVNÝM MĚŘÍTKEM Odečítání rozměru na nonické stupnici posuvného měřítka Posuvné měřítko umožňuje měření s přesností 0,1-0,05-0,02 mm. Přesnost měřidla je závislá na typu nonické stupnice. Přesnost měřidla 0,1mm=9 mm děleno na 10 dílků přesnost 0,05mm = 19 mm je děleno na 20 dílků přesnost 0,02 mm=49 mm je děleno na 50 dílků 68

69 MĚŘENÍ POSUVNÝM MĚŘÍTKEM 69

70 MĚŘENÍ POSUVNÝM MĚŘÍTKEM Měření posuvným měřítkem Pozor na kolmé přiložení měřidla a přiměřené přitlačení měřících ramen!!! 70

71 CHYBY PŘI MĚŘENÍ POSUVNÝM MĚŘÍTKEM Při měření mohou nastat chyby, které mohou mít tyto příčiny Nerovnosti na měřené ploše např.prach, přilnuté třísky, otřepy Nepřesnost měřidla (např. opotřebením měřících ramen, nečistoty na měřidle ). Chyba v poloze měřidla při měření. Odchylky při měření vznikající nadměrným tlakem na měřící ramena a nevhodná poloha obrobku při měření. Osobní chyba pracovníka z nedostatku zkušeností při měření, nedostatečná ostrost vidění, chyby při odečítaní na stupnici měřidla fyzikální vlivy / teplota 20 st.c / 71

72 MĚŘENÍ HLOUBKOMĚREM Platí stejná pravidla a postupy jako pro práci s posuvným měřidlem! 72

73 MĚŘENÍ KOLMOSTI 73

74 MĚŘENÍ PŮLKRUHOVÝM ÚHLOMĚREM Úhloměr půlkruhový jednoduché měřidlo nastavitelné v rozsahu od 0 st. do 180 st. Naměřenou hodnotu čteme podle způsobu přiložení měřícího ramene k obrobku. Přesnost měření 1 st. 74

75 MĚŘENÍ UNIVERZÁLNÍM ÚHLOMĚREM Postup odečítání naměřeného úhlu. Na hlavní stupnici odečítáme celé stupně od 0 90 st. až k nulové rysce nonia. Potom na noniu pokračujeme ve stejném směru a hledáme rysku hlavní stupnice, která se kryje s ryskou úhlového nonia. Odpovídající ryska mám ukazuje, kolikrát 1 st./12 = 5 se připočítá k celému počtu stupňů před nulovou ryskou ostrý úhel do 90st. 75

76 MĚŘENÍ UNIVERZÁLNÍM ÚHLOMĚREM 76

77 MĚŘENÍ MIKROMETREM Mikrometry měří s přesností 0,01 mm, speciální 0,001mm. Vnější rozměry měříme třmenovými mikrometry. Výrobní rozsah 0-25/25-50/50-75/75-100/ mm. Mikrometrická měřidla a/ třmenový mikrometr 1 dotyky 2 třmen 3 matice se stupnicí 4 mikrometrický šroub 5 brzda 6 řehtačka / zubová spojka b/ mikrometrický hloubkoměr c/ mikrometrický odpich d/ odečítání rozměru na stupnici mikrometru 77

78 MĚŘENÍ MIKROMETREM Měření mikrometrem mechanickým Při stoupání závitu 0,5 mm: kuželová plocha bubínku se stupnicí je rozdělena po obvodu na 50 dílků. Pootočíme-li bubínkem o jednu rysku = 1/50 obvodu, posune se mikrometrický šroub o 1/50 stoupání, to je 0,5 : 50 = 0,01 mm Měření mikrometrem digitálním Naměřenou hodnotu od 0,01mm můžeme odečítat na displeji měřidla. Číselná řada na bubínku 10 má jen kontrolní funkci. Odečítání 0,001mm se provádí obdobným způsobem 78

79 MĚŘENÍ KALIBRY Mezní kalibry mají dvě měřící strany horní a dolní mezní rozměr(dobrý a zmetkový) Zmetková strana označena červeně. Mezní kalibry válečkové měříme vnitřní rozměry (díry). Dobrá strana kalibru musí projít dírou, zmetková NE. Mezní třmenové kalibry měříme vnější rozměry (hřídele). Dobrá strana kalibru větší rozměr. 79

80 MĚŘENÍ HMATADLY Stavitelné měřidlo, rozměr, přenášíme na měřidlo se stupnicí (např. posuvné měřítko) nastavení měřeného rozměru porovnávání obrobku s měřeným rozměrem nastavení měřeného rozměru porovnávání obrobku s měřeným rozměrem 80

81 MĚŘENÍ ÚCHYLKOMĚRY Definice - úchylkoměry mechanické nebo digitální jsou určeny k měření rozměrových úchylek, nerovnosti povrchu a jeho zakřivení. Postup měření: Kontrolovaný rozměr 30 ± 0,05 mm. Číselníkový úchylkoměr nastavíme základní měrkou na jmenovitý rozměr 30,000 (nulové nastavení). Mezní hodnoty přípustné tolerance horní mez 30,05 / dolní mez 29,95 se na měřící stupnici nastaví tolerančními značkami (jazýčky). U vyhovujícího obrobku musí být výsledek měření uvnitř tolerančních značek. Naměřený rozměr se pohybuje mezi 29,95 až 30,05mm. U zmetkového obrobku jsou odchylky mimo uvedenou toleranci a součást je nepoužitelná. 81

82 MĚŘENÍ ÚCHYLKOMĚRY způsob upnutí úchylkoměru a možnosti měření 82

83 ÚDRŽBA A OŠETŘOVÁNÍ MĚŘIDEL 83

84 6. ÚDRŽBA A OŠETŘOVÁNÍ MĚŘIDEL Údržba a ošetřování měřidel měřidla odkládáme vždy na měkkou podložku nebo do pouzdra měřidla ukládáme vždy odděleně od ostatního nářadí po skončení práce ošetříme měřidla konzervačním prostředkem a uložíme v originálních pouzdrech podle náročnosti výroby provádíme v pravidelných intervalech kontrolu měřidel případně odesíláme do autorizovaných zkušeben k atestaci 84

85 Použitá literatura Katalogy produktů firem PRIMA Bilavčík, spol.s.r.o. Mitutoyo, cz Mesing, spol.s.r.o. 85
