Topografické mapování KMA/TOMA

Transkript

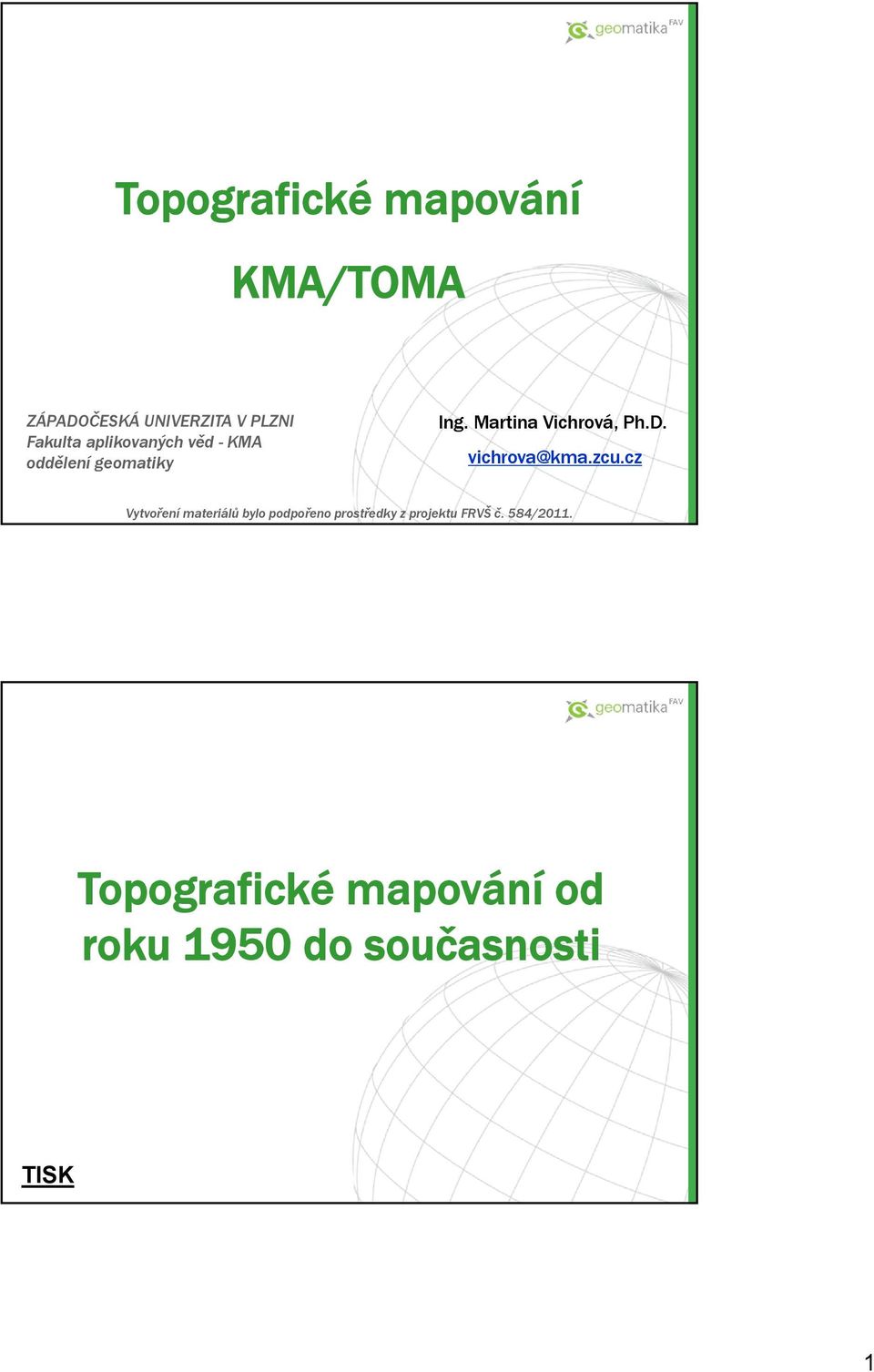

1 Topografické mapování KMA/TOMA ZÁPADOČESKÁ UNIVERZITA V PLZNI Fakulta aplikovaných věd - KMA oddělení geomatiky Ing. Martina Vichrová, Ph.D. vichrova@kma.zcu.cz Vytvoření materiálů bylo podpořeno prostředky z projektu FRVŠ č. 584/2011. Topografické mapování od roku 1950 do současnosti TISK 1

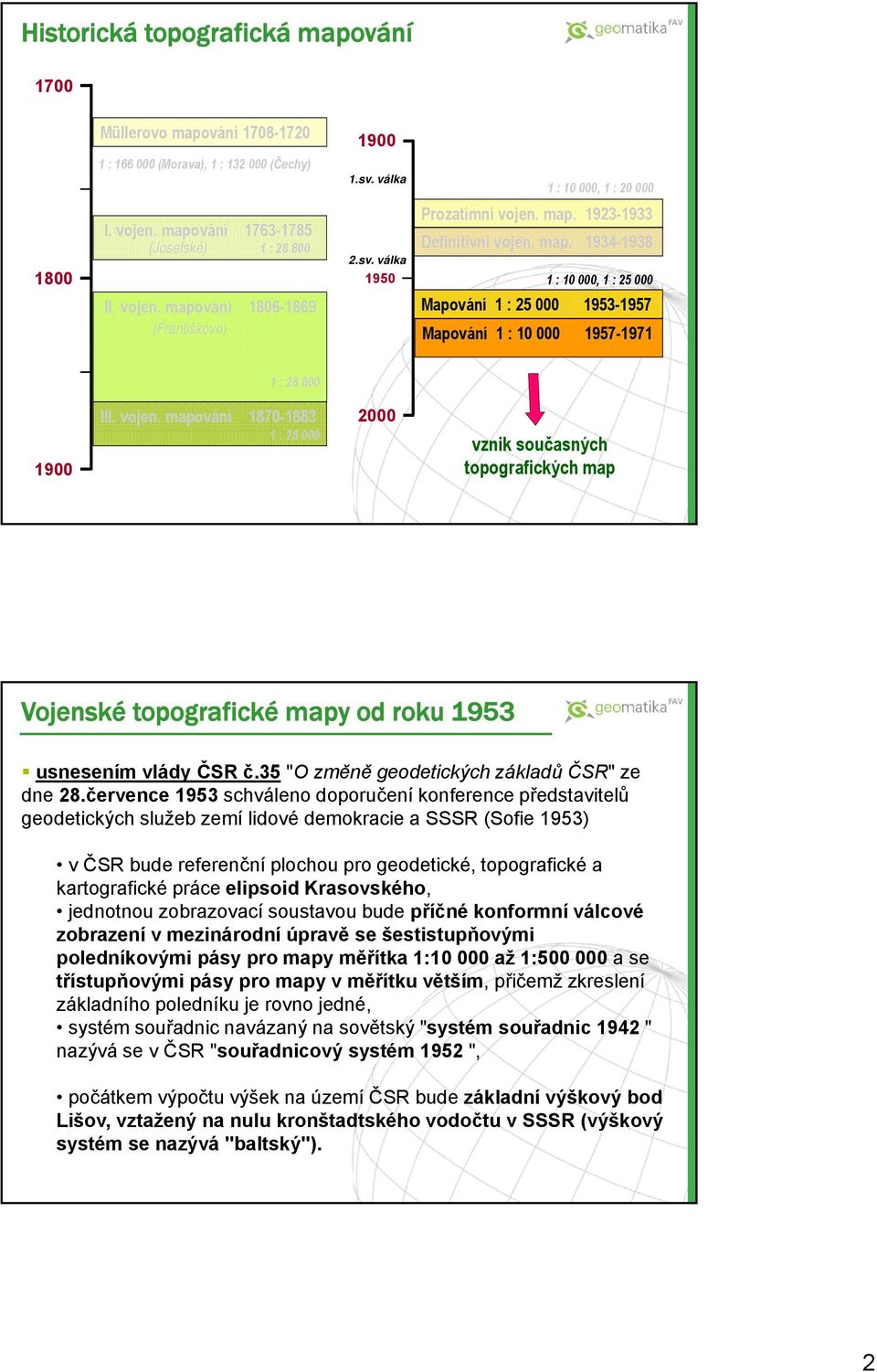

2 Historická topografická mapování 1700 Müllerovo mapování : (Morava), 1 : (Čechy) 1.sv. válka 1 : , 1 : I. vojen. mapování (Josefské) 1 : sv. válka 1950 Prozatímní vojen. map Definitivní vojen. map : , 1 : II. vojen. mapování (Františkovo) Mapování 1 : Mapování 1 : : III. vojen. mapování : vznik současných topografických map usnesením vlády ČSR č.35 "O změně geodetických základů ČSR" ze dne 28.července 1953 schváleno doporučení konference představitelů geodetických služeb zemí lidové demokracie a SSSR (Sofie 1953) v ČSR bude referenční plochou pro geodetické, topografické a kartografické práce elipsoid Krasovského, jednotnou zobrazovací soustavou bude příčné konformní válcové zobrazení v mezinárodní úpravě se šestistupňovými poledníkovými pásy pro mapy měřítka 1: až 1: a se třístupňovými pásy pro mapy v měřítku větším, přičemž zkreslení základního poledníku je rovno jedné, systém souřadnic navázaný na sovětský "systém souřadnic 1942 " nazývá se v ČSR "souřadnicový systém 1952 ", počátkem výpočtu výšek na území ČSR bude základní výškový bod Lišov, vztažený na nulu kronštadtského vodočtu v SSSR (výškový systém se nazývá "baltský"). 2

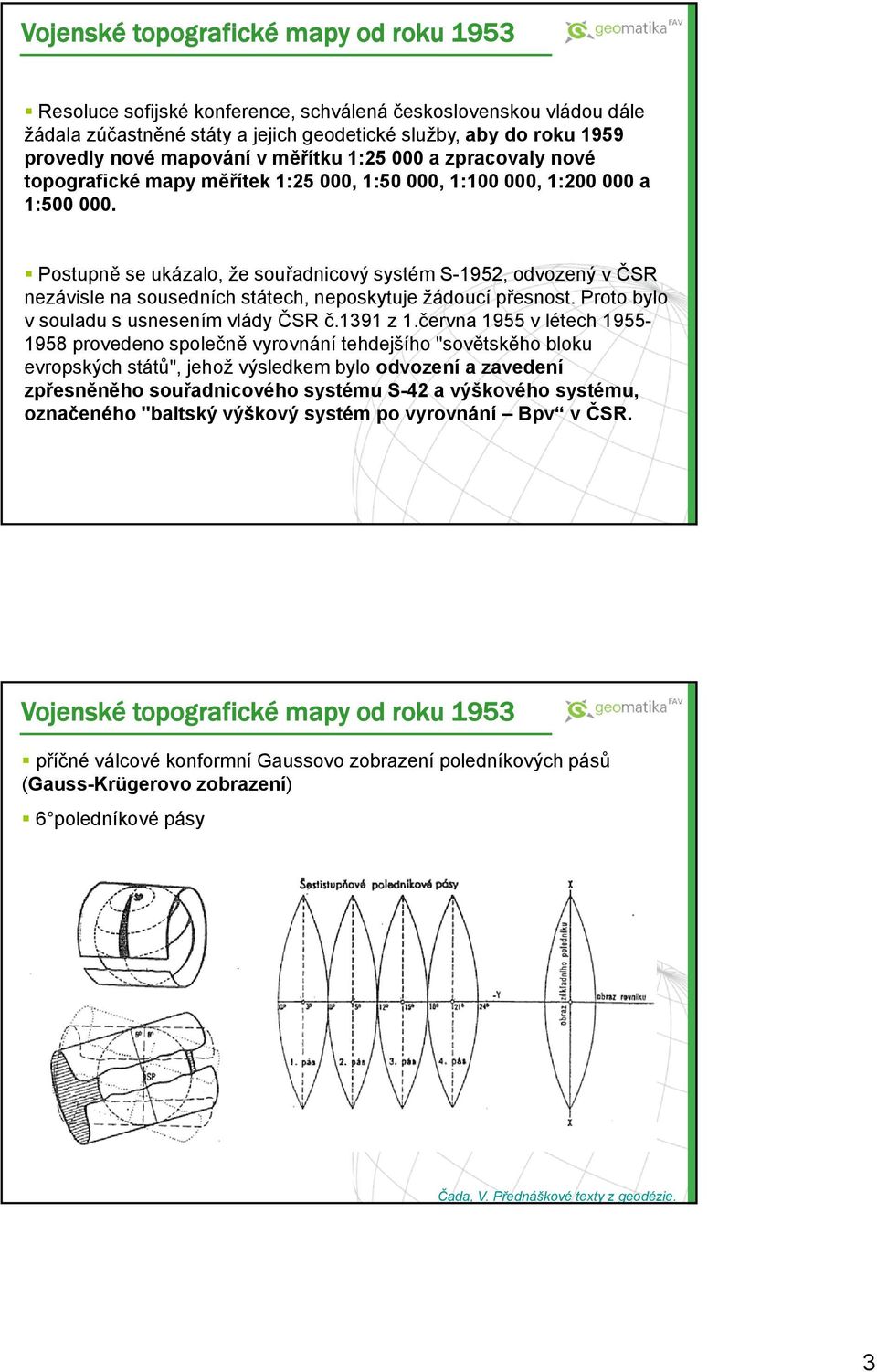

3 Resoluce sofijské konference, schválená československou vládou dále žádala zúčastněné státy a jejich geodetické služby, aby do roku 1959 provedly nové mapování v měřítku 1: a zpracovaly nové topografické mapy měřítek 1:25 000, 1:50 000, 1: , 1: a 1: Postupně se ukázalo, že souřadnicový systém S-1952, odvozený v ČSR nezávisle na sousedních státech, neposkytuje žádoucí přesnost. Proto bylo v souladu s usnesením vlády ČSR č.1391 z 1.června 1955 v létech provedeno společně vyrovnání tehdejšího "sovětskěho bloku evropských států", jehož výsledkem bylo odvození a zavedení zpřesněněho souřadnicového systému S-42 a výškového systému, označeného "baltský výškový systém po vyrovnání Bpv v ČSR. příčné válcové konformní Gaussovo zobrazení poledníkových pásů (Gauss-Krügerovo zobrazení) 6 poledníkové pásy Čada, V. Přednáškové texty z geodézie. 3

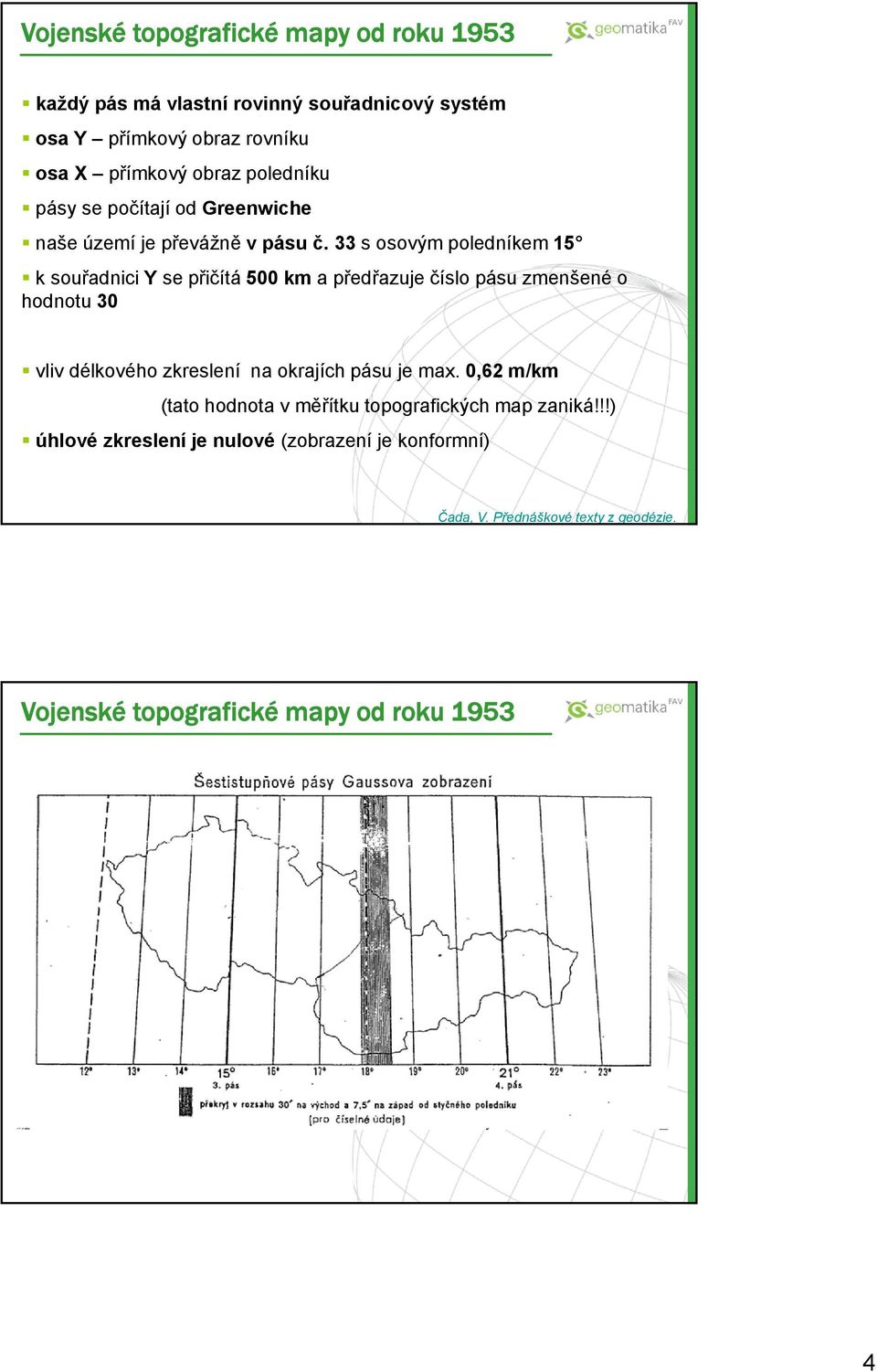

4 každý pás má vlastní rovinný souřadnicový systém osa Y přímkový obraz rovníku osa X přímkový obraz poledníku pásy se počítají od Greenwiche naše území je převážně v pásu č. 33 s osovým poledníkem 15 k souřadnici Y se přičítá 500 km a předřazuje číslo pásu zmenšené o hodnotu 30 vliv délkového zkreslení na okrajích pásu je max. 0,62 m/km (tato hodnota v měřítku topografických map zaniká!!!) úhlové zkreslení je nulové (zobrazení je konformní) Čada, V. Přednáškové texty z geodézie. 4

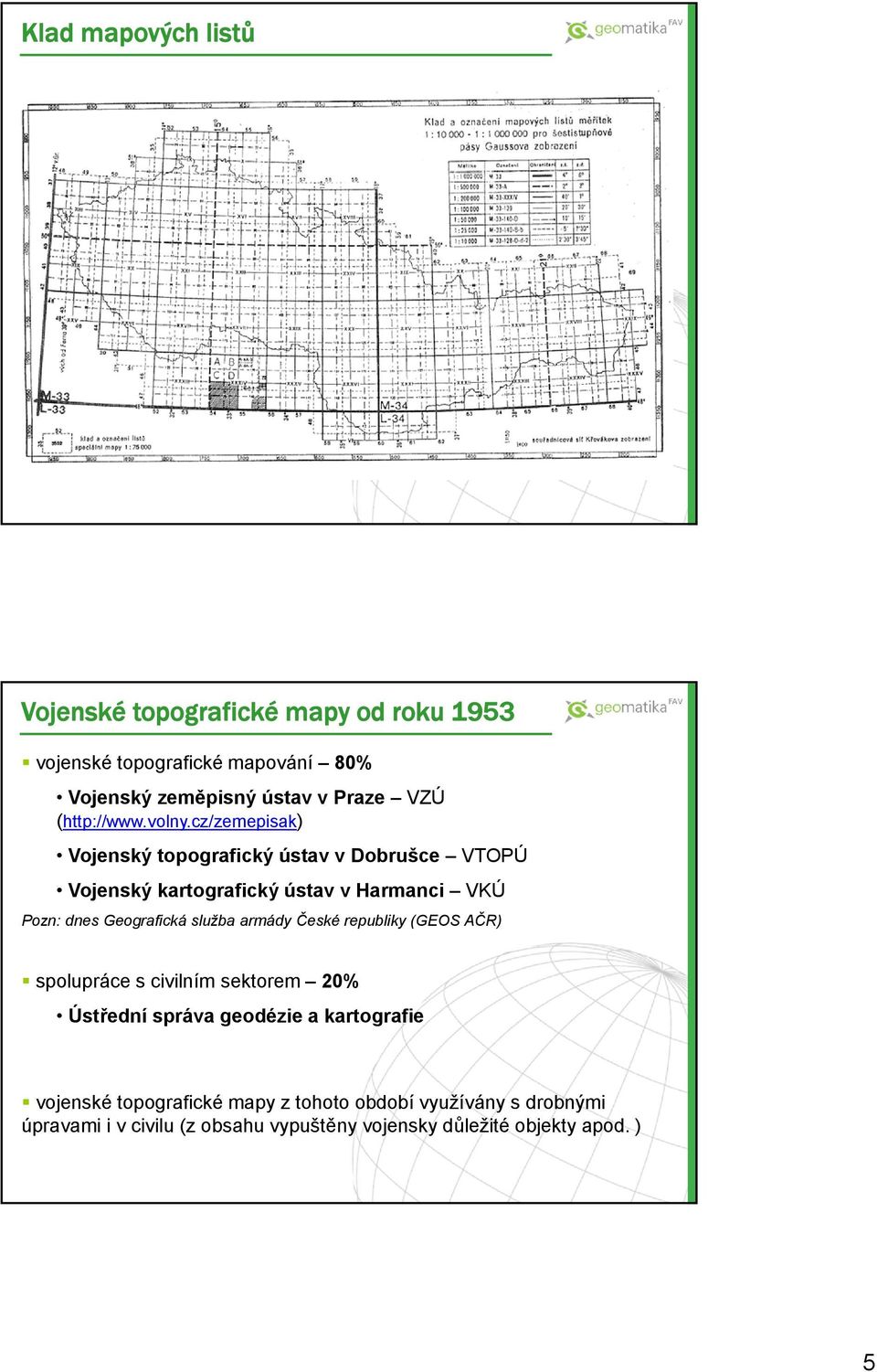

5 Klad mapových listů vojenské topografické mapování 80% Vojenský zeměpisný ústav v Praze VZÚ ( Vojenský topografický ústav v Dobrušce VTOPÚ Vojenský kartografický ústav v Harmanci VKÚ Pozn: dnes Geografická služba armády České republiky (GEOS AČR) spolupráce s civilním sektorem 20% Ústřední správa geodézie a kartografie vojenské topografické mapy z tohoto období využívány s drobnými úpravami i v civilu (z obsahu vypuštěny vojensky důležité objekty apod. ) 5

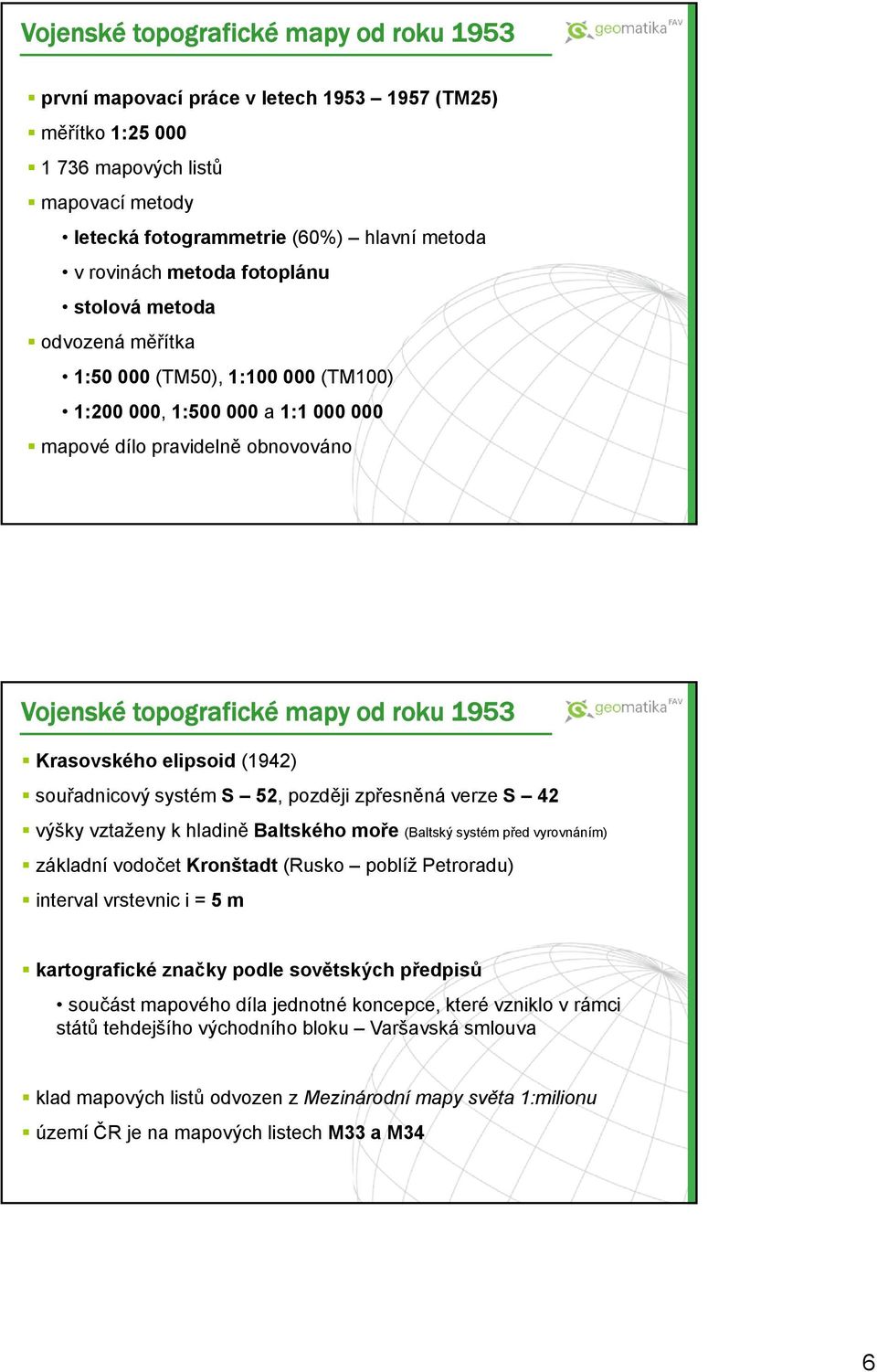

6 první mapovací práce v letech (TM25) měřítko 1: mapových listů mapovací metody letecká fotogrammetrie (60%) hlavní metoda v rovinách metoda fotoplánu stolová metoda odvozená měřítka 1: (TM50), 1: (TM100) 1: , 1: a 1: mapové dílo pravidelně obnovováno Krasovského elipsoid (1942) souřadnicový systém S 52, později zpřesněná verze S 42 výšky vztaženy k hladině Baltského moře (Baltský systém před vyrovnáním) základní vodočet Kronštadt (Rusko poblíž Petroradu) interval vrstevnic i = 5 m kartografické značky podle sovětských předpisů součást mapového díla jednotné koncepce, které vzniklo v rámci států tehdejšího východního bloku Varšavská smlouva klad mapových listů odvozen z Mezinárodní mapy světa 1:milionu území ČR je na mapových listech M33 a M34 6

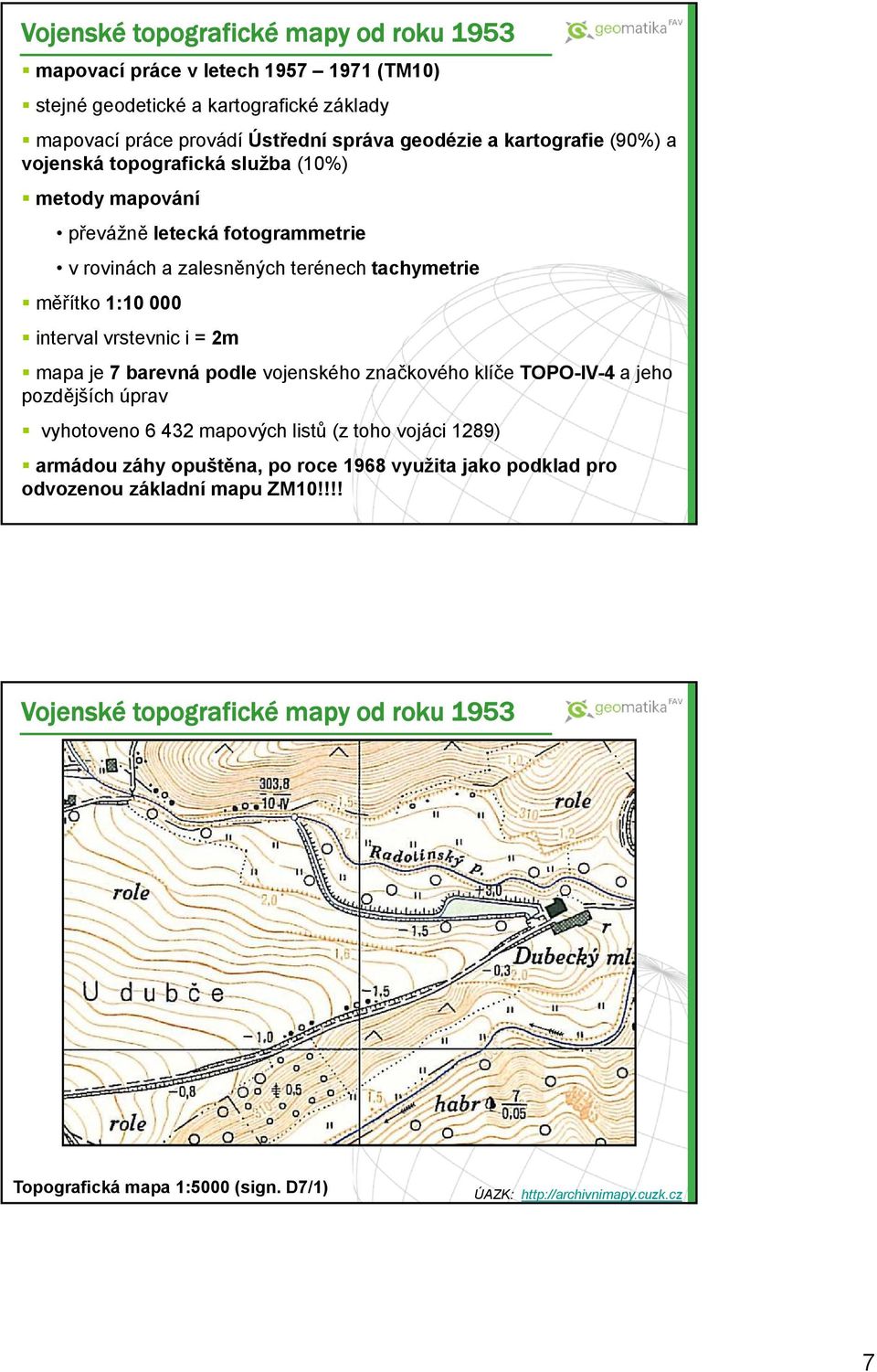

7 mapovací práce v letech (TM10) stejné geodetické a kartografické základy mapovací práce provádí Ústřední správa geodézie a kartografie (90%) a vojenská topografická služba (10%) metody mapování převážně letecká fotogrammetrie v rovinách a zalesněných terénech tachymetrie měřítko 1: interval vrstevnic i = 2m mapa je 7 barevná podle vojenského značkového klíče TOPO-IV-4 a jeho pozdějších úprav vyhotoveno mapových listů (z toho vojáci 1289) armádou záhy opuštěna, po roce 1968 využita jako podklad pro odvozenou základní mapu ZM10!!!! Topografická mapa 1:5000 (sign. D7/1) 7

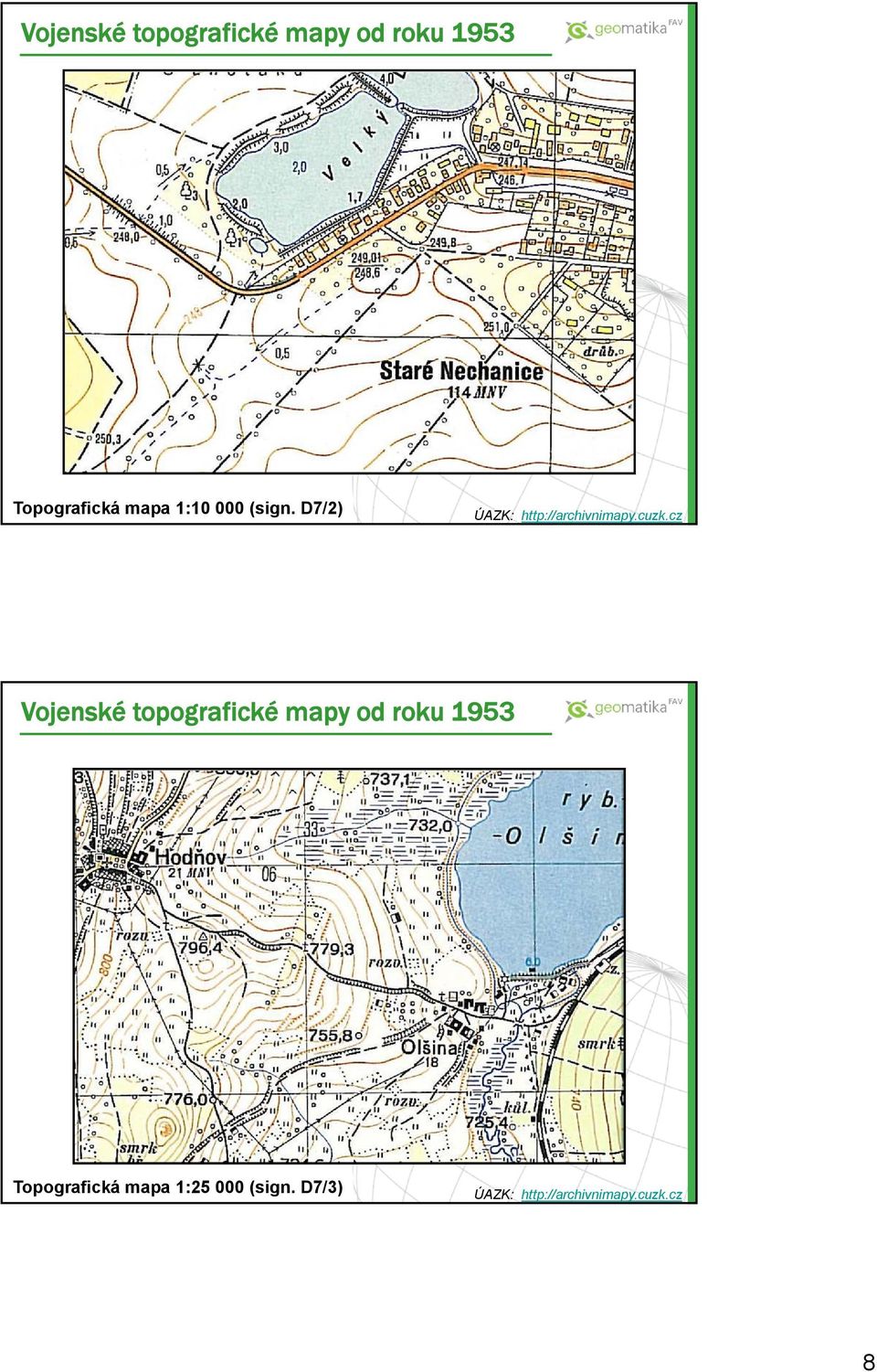

8 Topografická mapa 1: (sign. D7/2) Topografická mapa 1: (sign. D7/3) 8

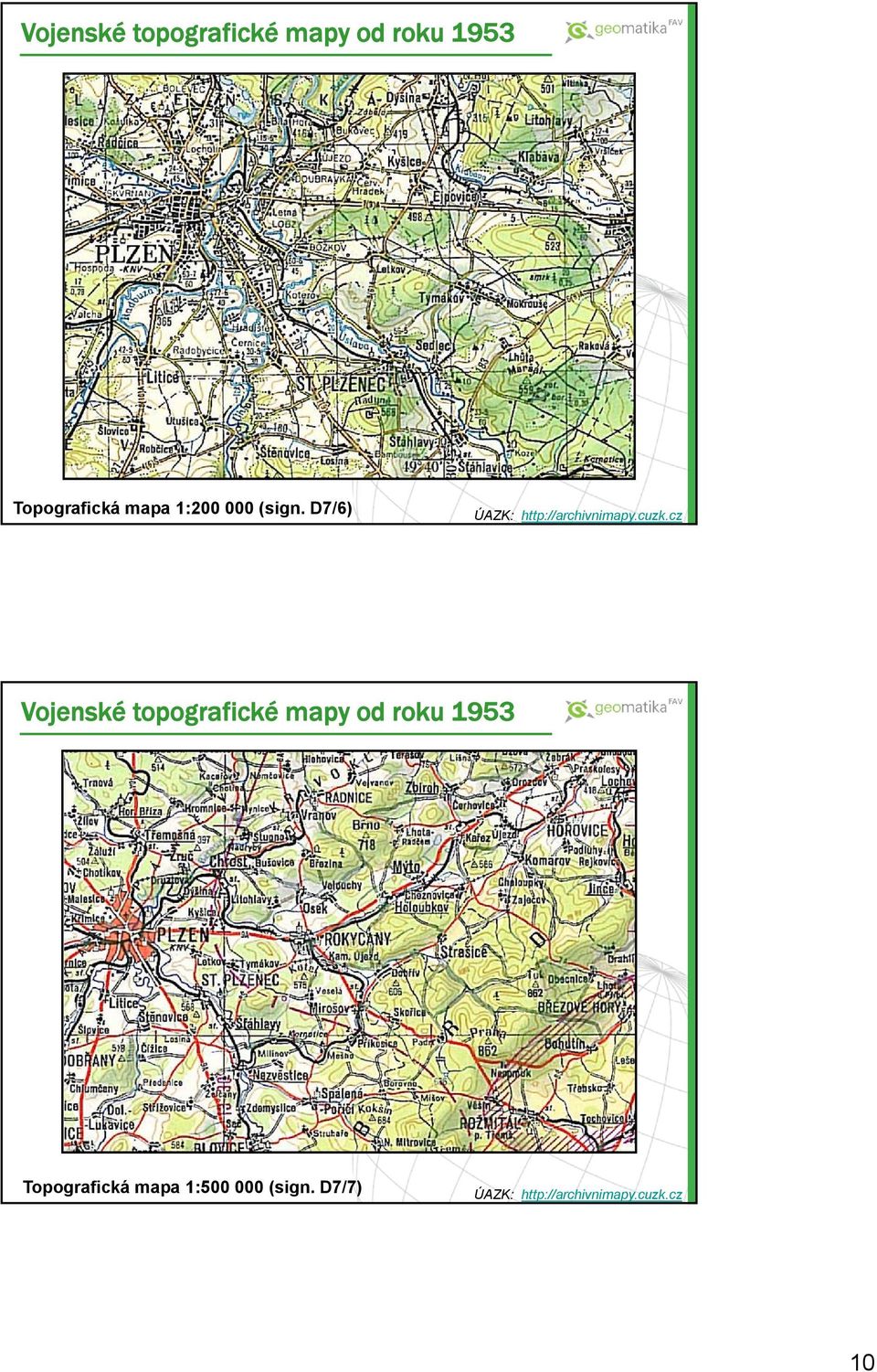

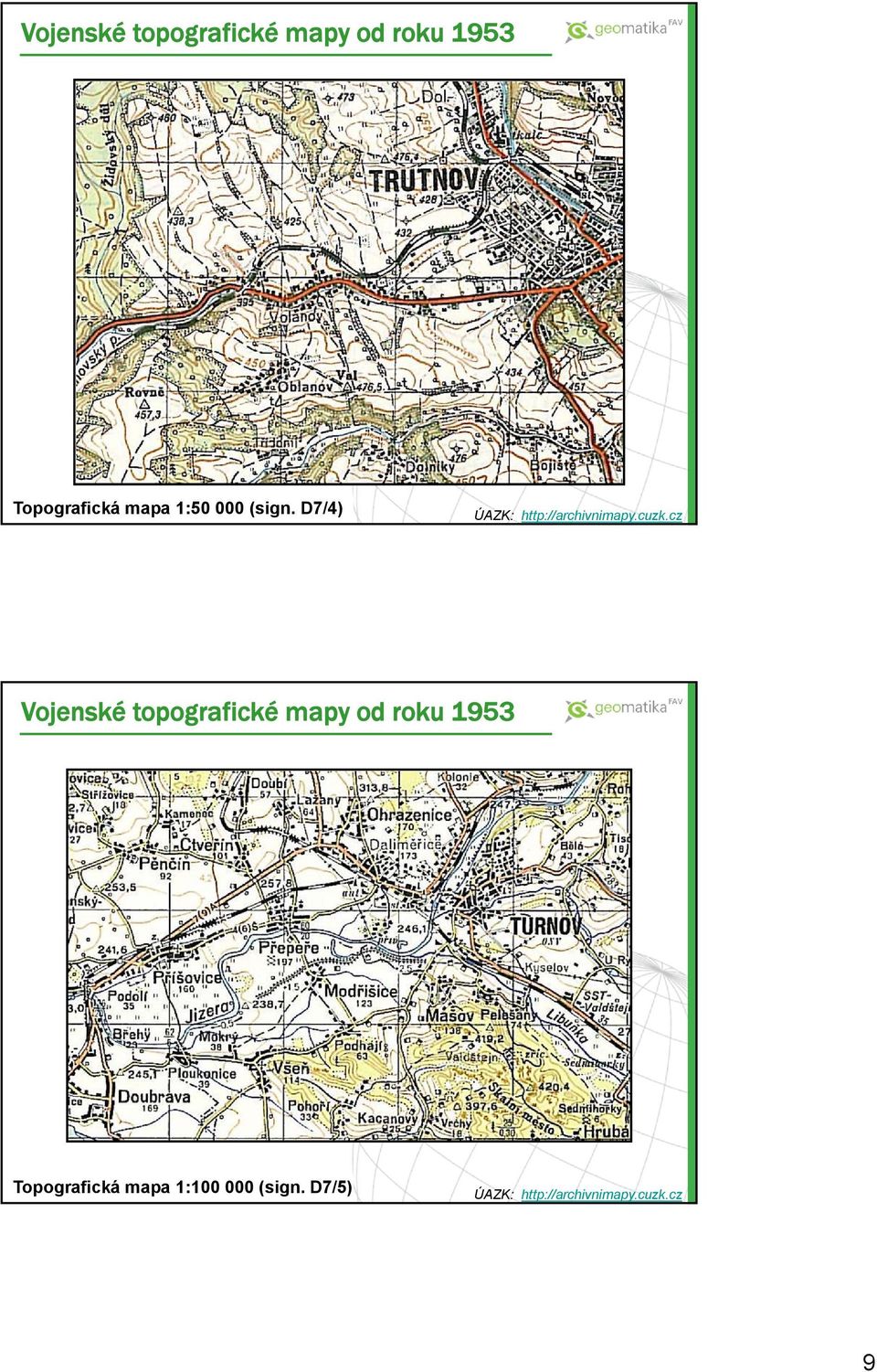

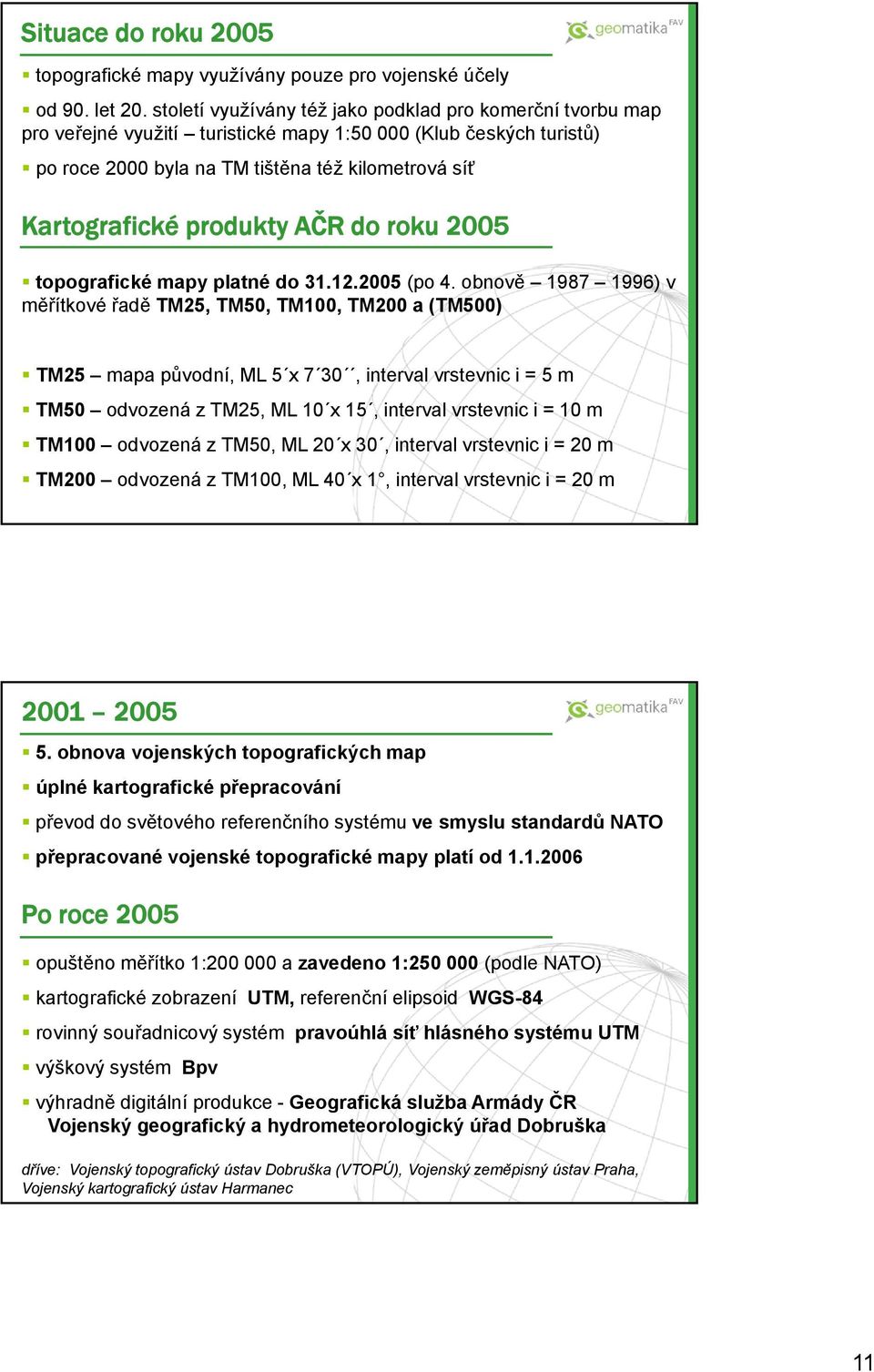

11 Situace do roku 2005 topografické mapy využívány pouze pro vojenské účely od 90. let 20. století využívány též jako podklad pro komerční tvorbu map pro veřejné využití turistické mapy 1: (Klub českých turistů) po roce 2000 byla na TM tištěna též kilometrová síť Kartografické produkty AČR do roku 2005 topografické mapy platné do (po 4. obnově ) v měřítkové řadě TM25, TM50, TM100, TM200 a (TM500) TM25 mapa původní, ML 5 x 7 30, interval vrstevnic i = 5 m TM50 odvozená z TM25, ML 10 x 15, interval vrstevnic i = 10 m TM100 odvozená z TM50, ML 20 x 30, interval vrstevnic i = 20 m TM200 odvozená z TM100, ML 40 x 1, interval vrstevnic i = 20 m obnova vojenských topografických map úplné kartografické přepracování převod do světového referenčního systému ve smyslu standardů NATO přepracované vojenské topografické mapy platí od Po roce 2005 opuštěno měřítko 1: a zavedeno 1: (podle NATO) kartografické zobrazení UTM, referenční elipsoid WGS-84 rovinný souřadnicový systém pravoúhlá síť hlásného systému UTM výškový systém Bpv výhradně digitální produkce - Geografická služba Armády ČR Vojenský geografický a hydrometeorologický úřad Dobruška dříve: Vojenský topografický ústav Dobruška (VTOPÚ), Vojenský zeměpisný ústav Praha, Vojenský kartografický ústav Harmanec 11

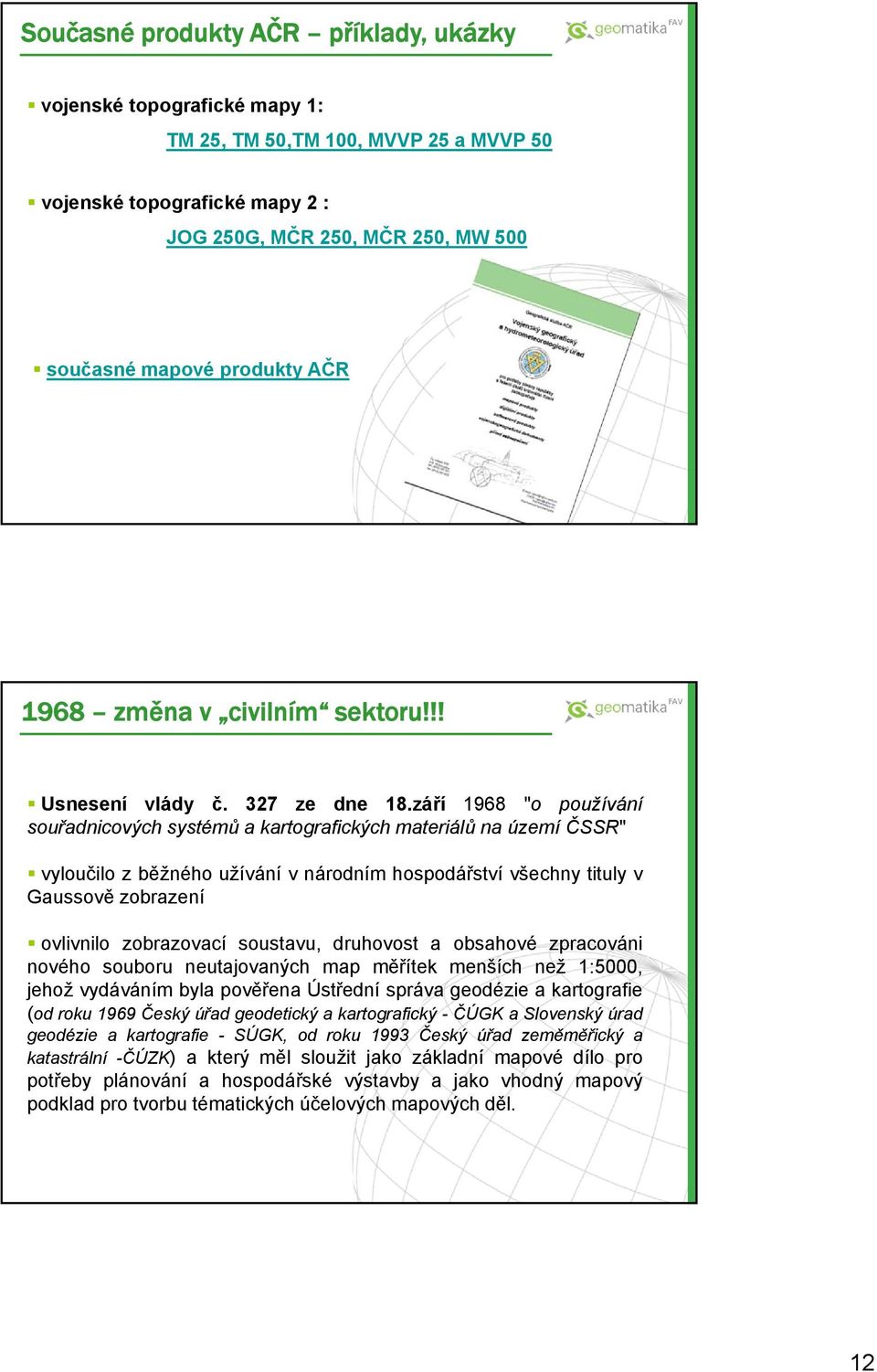

12 Současné produkty AČR příklady, ukázky vojenské topografické mapy 1: TM 25, TM 50,TM 100, MVVP 25 a MVVP 50 vojenské topografické mapy 2 : JOG 250G, MČR 250, MČR 250, MW 500 současné mapové produkty AČR 1968 změna v civilním sektoru!!! Usnesení vlády č. 327 ze dne 18.září 1968 "o používání souřadnicových systémů a kartografických materiálů na území ČSSR" vyloučilo z běžného užívání v národním hospodářství všechny tituly v Gaussově zobrazení ovlivnilo zobrazovací soustavu, druhovost a obsahové zpracováni nového souboru neutajovaných map měřítek menších než 1:5000, jehož vydáváním byla pověřena Ústřední správa geodézie a kartografie (od roku 1969 Český úřad geodetický a kartografický - ČÚGK a Slovenský úrad geodézie a kartografie - SÚGK, od roku 1993 Český úřad zeměměřický a katastrální -ČÚZK) a který měl sloužit jako základní mapové dílo pro potřeby plánování a hospodářské výstavby a jako vhodný mapový podklad pro tvorbu tématických účelových mapových děl. 12

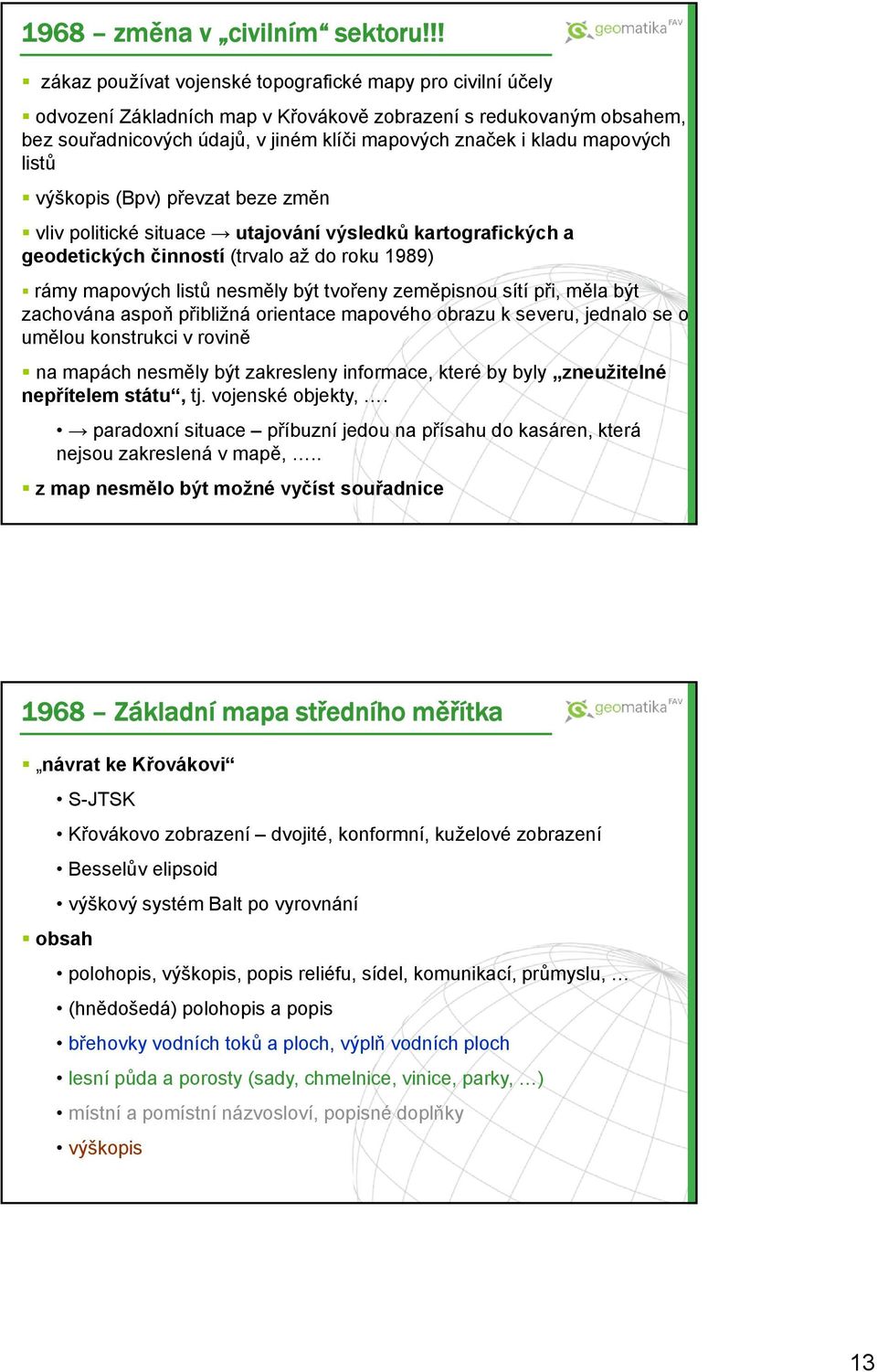

13 1968 změna v civilním sektoru!!! zákaz používat vojenské topografické mapy pro civilní účely odvození Základních map v Křovákově zobrazení s redukovaným obsahem, bez souřadnicových údajů, v jiném klíči mapových značek i kladu mapových listů výškopis (Bpv) převzat beze změn vliv politické situace utajování výsledků kartografických a geodetických činností (trvalo až do roku 1989) rámy mapových listů nesměly být tvořeny zeměpisnou sítí při, měla být zachována aspoň přibližná orientace mapového obrazu k severu, jednalo se o umělou konstrukci v rovině na mapách nesměly být zakresleny informace, které by byly zneužitelné nepřítelem státu, tj. vojenské objekty,. paradoxní situace příbuzní jedou na přísahu do kasáren, která nejsou zakreslená v mapě,.. z map nesmělo být možné vyčíst souřadnice 1968 Základní mapa středního měřítka návrat ke Křovákovi S-JTSK Křovákovo zobrazení dvojité, konformní, kuželové zobrazení Besselův elipsoid výškový systém Balt po vyrovnání obsah polohopis, výškopis, popis reliéfu, sídel, komunikací, průmyslu, (hnědošedá) polohopis a popis břehovky vodních toků a ploch, výplň vodních ploch lesní půda a porosty (sady, chmelnice, vinice, parky, ) místní a pomístní názvosloví, popisné doplňky výškopis 13

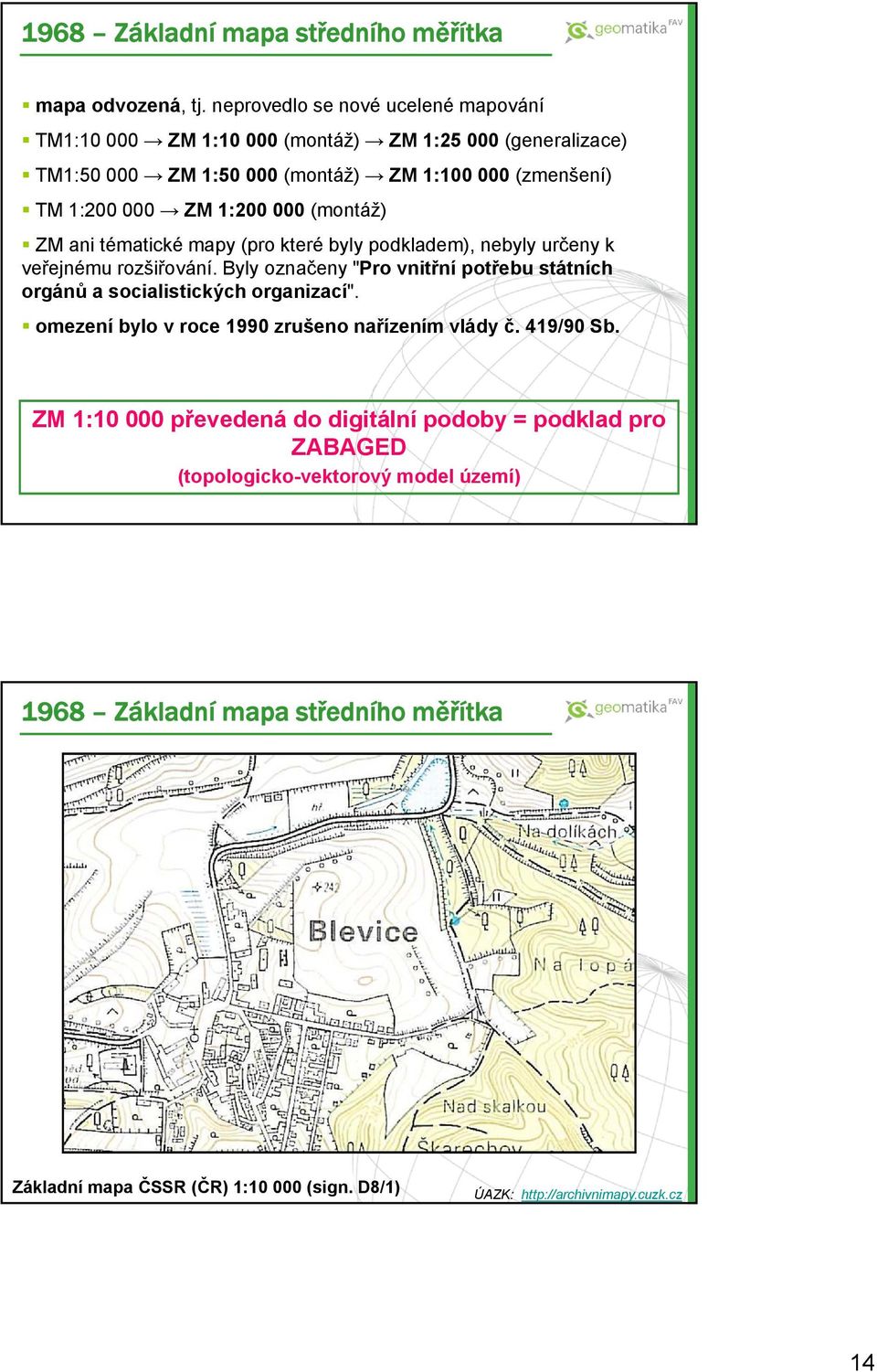

14 1968 Základní mapa středního měřítka mapa odvozená, tj. neprovedlo se nové ucelené mapování TM1: ZM 1: (montáž) ZM 1: (generalizace) TM1: ZM 1: (montáž) ZM 1: (zmenšení) TM 1: ZM 1: (montáž) ZM ani tématické mapy (pro které byly podkladem), nebyly určeny k veřejnému rozšiřování. Byly označeny "Pro vnitřní potřebu státních orgánů a socialistických organizací". omezení bylo v roce 1990 zrušeno nařízením vlády č. 419/90 Sb. ZM 1: převedená do digitální podoby = podklad pro ZABAGED (topologicko-vektorový model území) 1968 Základní mapa středního měřítka Základní mapa ČSSR (ČR) 1: (sign. D8/1) 14

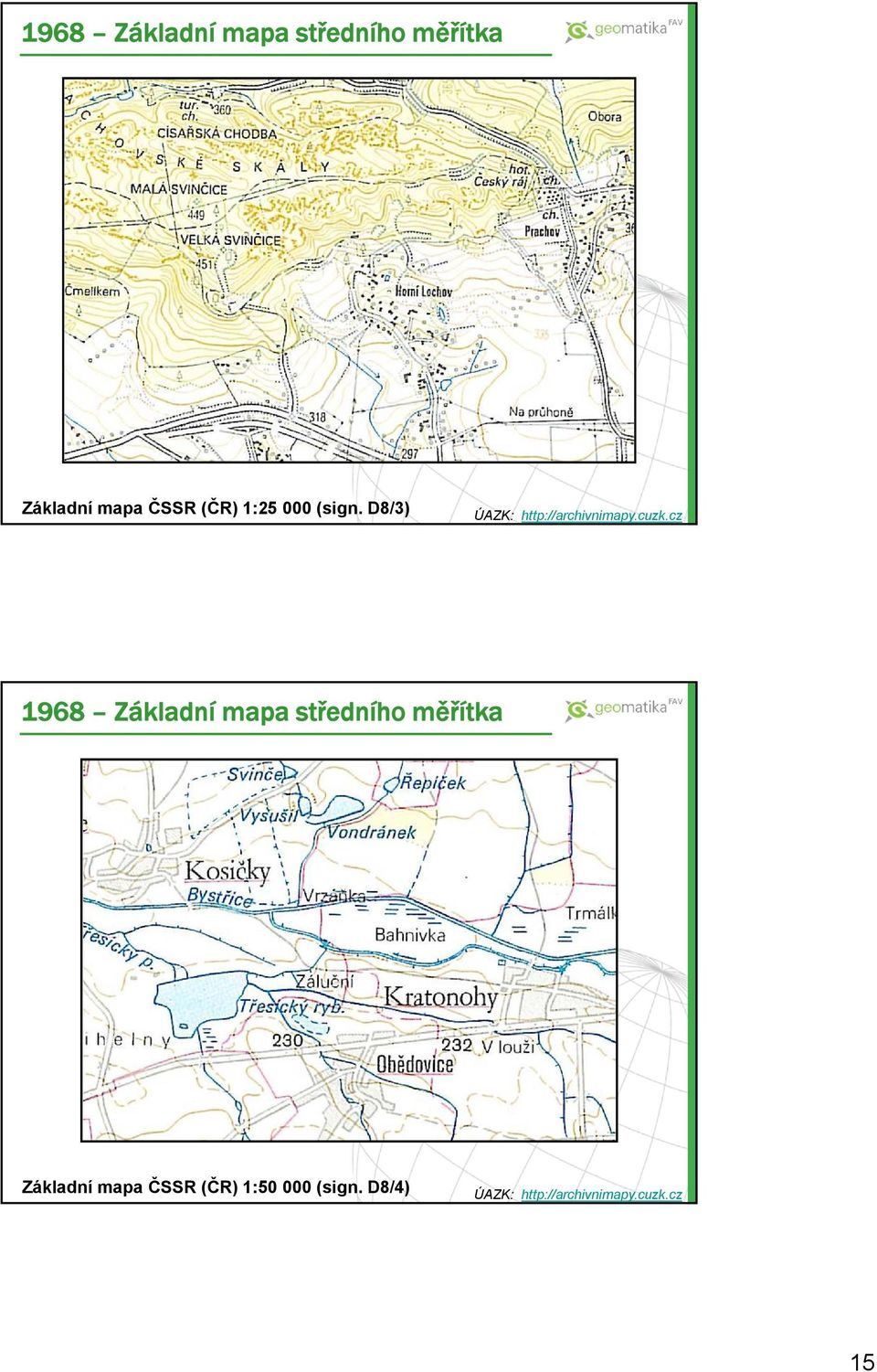

15 1968 Základní mapa středního měřítka Základní mapa ČSSR (ČR) 1: (sign. D8/3) 1968 Základní mapa středního měřítka Základní mapa ČSSR (ČR) 1: (sign. D8/4) 15

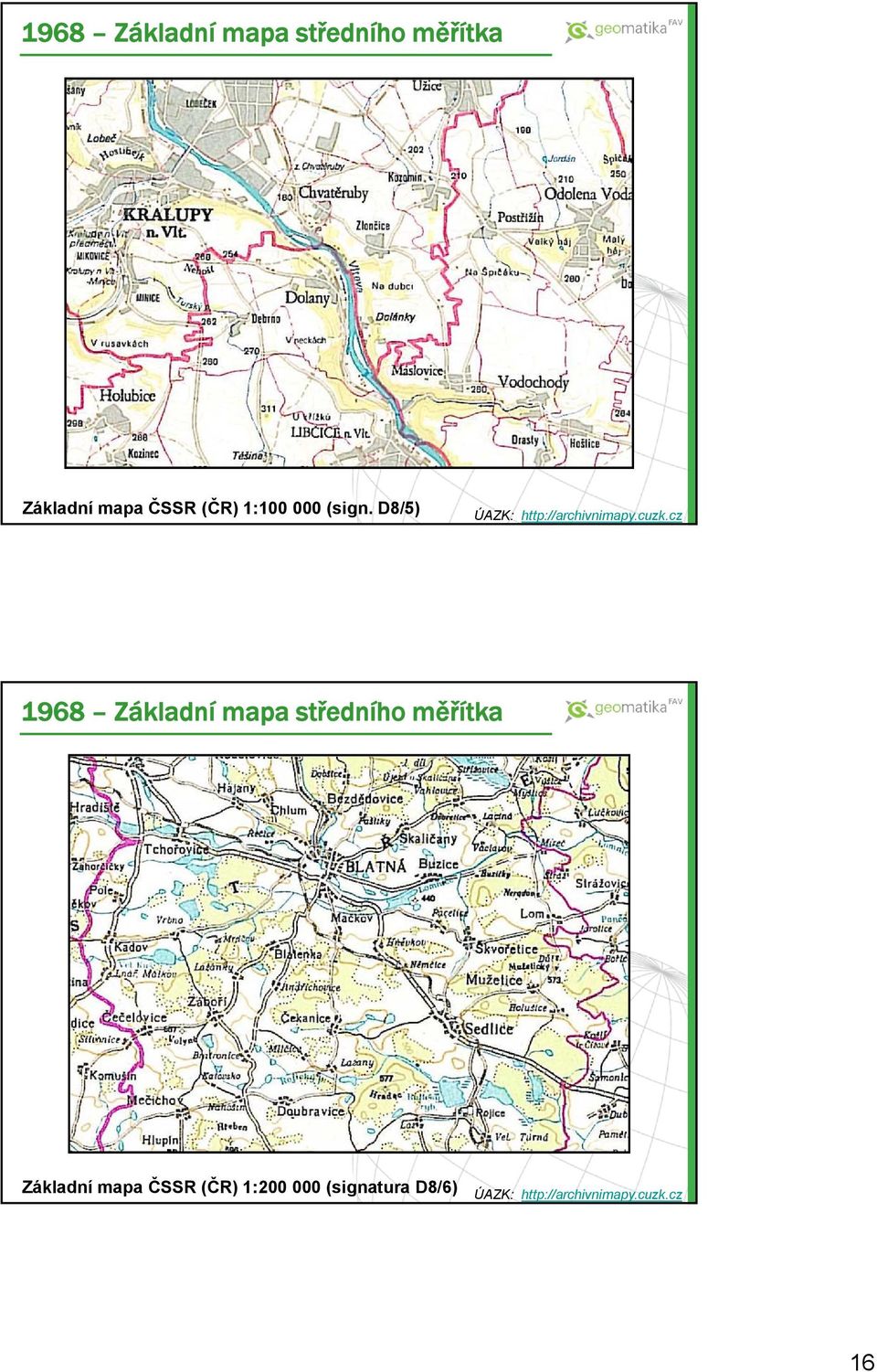

16 1968 Základní mapa středního měřítka Základní mapa ČSSR (ČR) 1: (sign. D8/5) 1968 Základní mapa středního měřítka Základní mapa ČSSR (ČR) 1: (signatura D8/6) 16

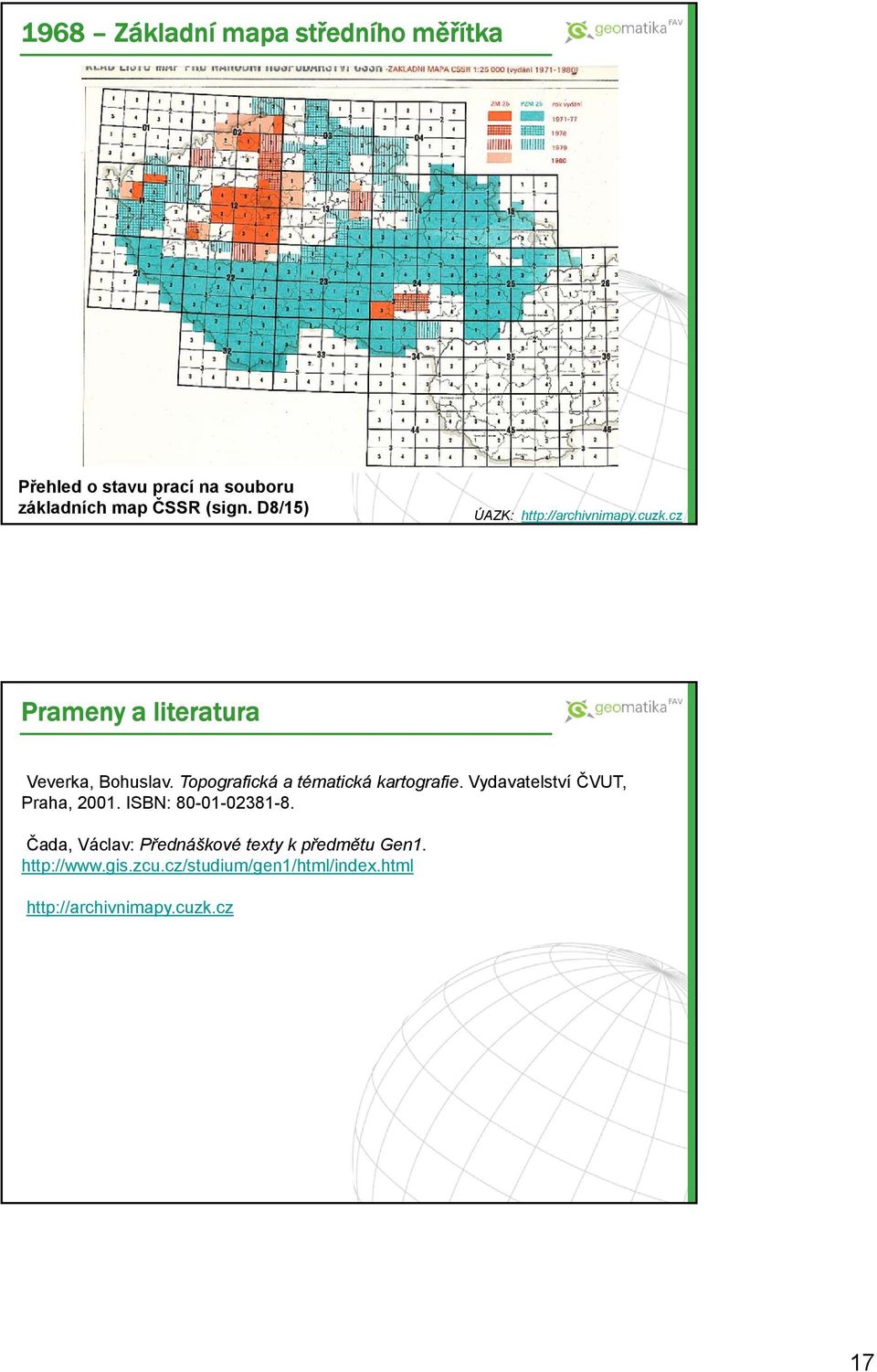

17 1968 Základní mapa středního měřítka Přehled o stavu prací na souboru základních map ČSSR (sign. D8/15) Prameny a literatura Veverka, Bohuslav. Topografická a tématická kartografie. Vydavatelství ČVUT, Praha, ISBN: Čada, Václav: Přednáškové texty k předmětu Gen

18 Děkuji za pozornost Ing. Martina Vichrová Ph.D. 18
