1 Komplexní správa dat s podporou systému DS SolidWorks PDM Workgroup Příklad 3 - Tvorba CAD sestavy s podporou PDMW Ing. Martin Nermut, 2012

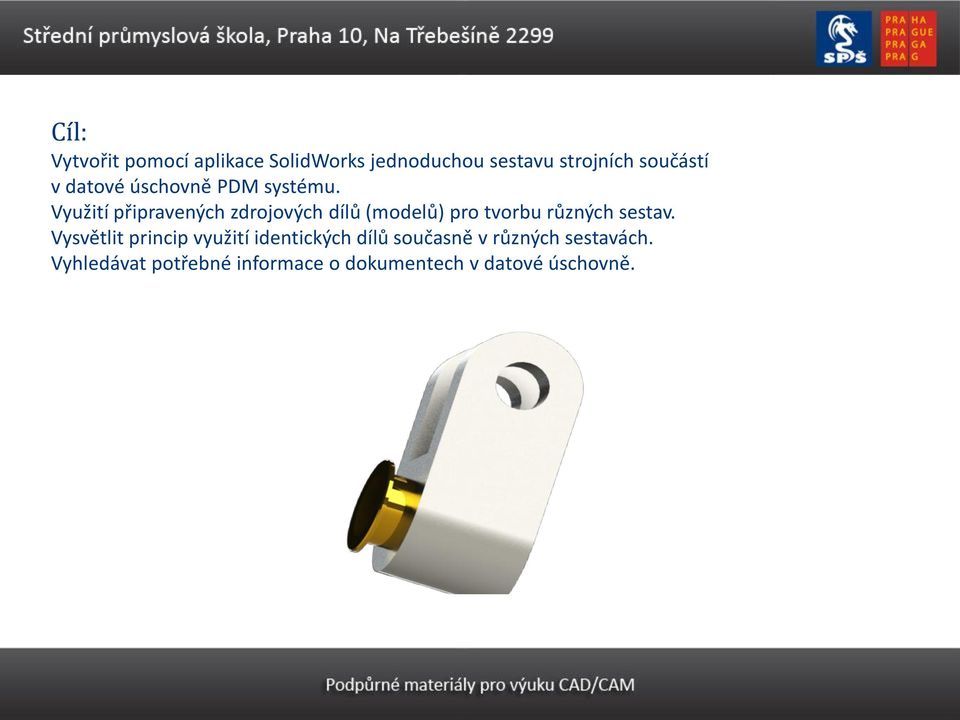

2 Cíl: Vytvořit pomocí aplikace SolidWorks jednoduchou sestavu strojních součástí v datové úschovně PDM systému. Využití připravených zdrojových dílů (modelů) pro tvorbu různých sestav. Vysvětlit princip využití identických dílů současně v různých sestavách. Vyhledávat potřebné informace o dokumentech v datové úschovně.

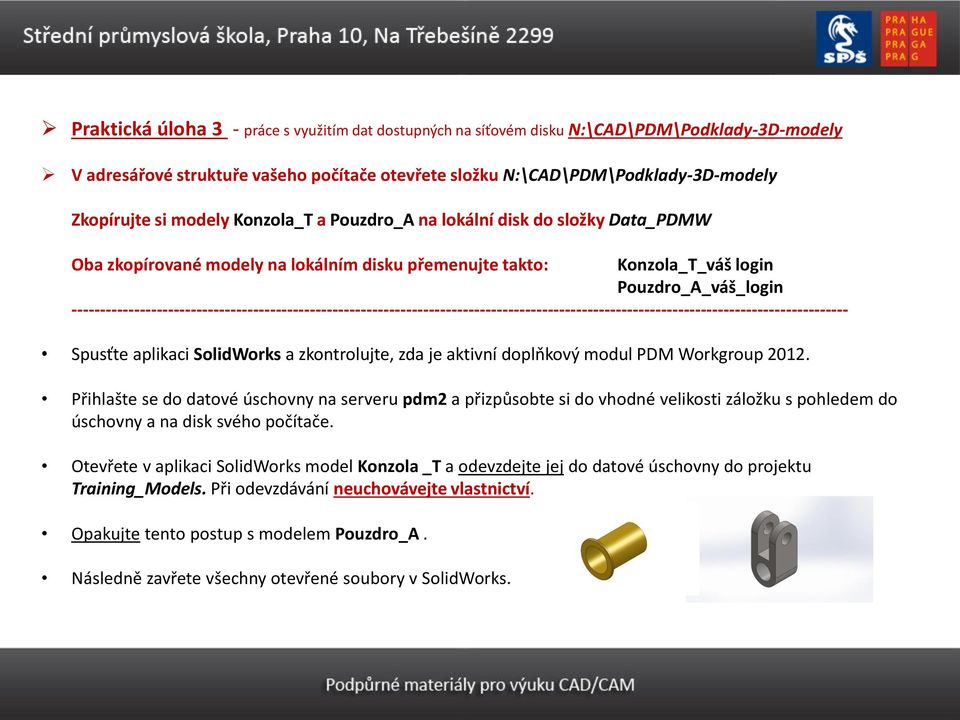

3 Praktická úloha 3 - práce s využitím dat dostupných na síťovém disku N:\CAD\PDM\Podklady-3D-modely V adresářové struktuře vašeho počítače otevřete složku N:\CAD\PDM\Podklady-3D-modely Zkopírujte si modely Konzola_T a Pouzdro_A na lokální disk do složky Data_PDMW Oba zkopírované modely na lokálním disku přemenujte takto: Konzola_T_váš login Pouzdro_A_váš_login Spusťte aplikaci SolidWorks a zkontrolujte, zda je aktivní doplňkový modul PDM Workgroup Přihlašte se do datové úschovny na serveru pdm2 a přizpůsobte si do vhodné velikosti záložku s pohledem do úschovny a na disk svého počítače. Otevřete v aplikaci SolidWorks model Konzola _T a odevzdejte jej do datové úschovny do projektu Training_Models. Při odevzdávání neuchovávejte vlastnictví. Opakujte tento postup s modelem Pouzdro_A. Následně zavřete všechny otevřené soubory v SolidWorks.

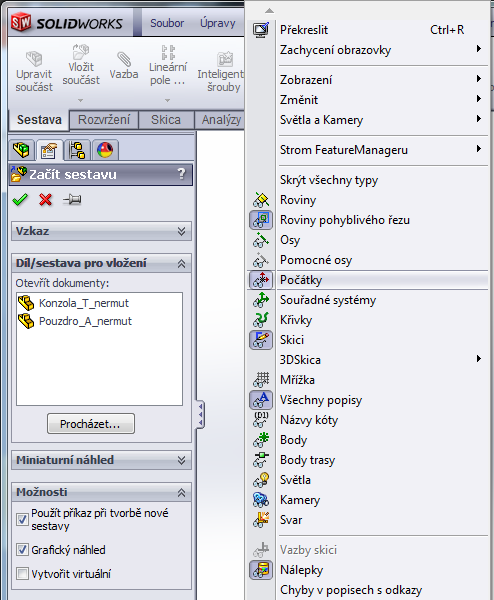

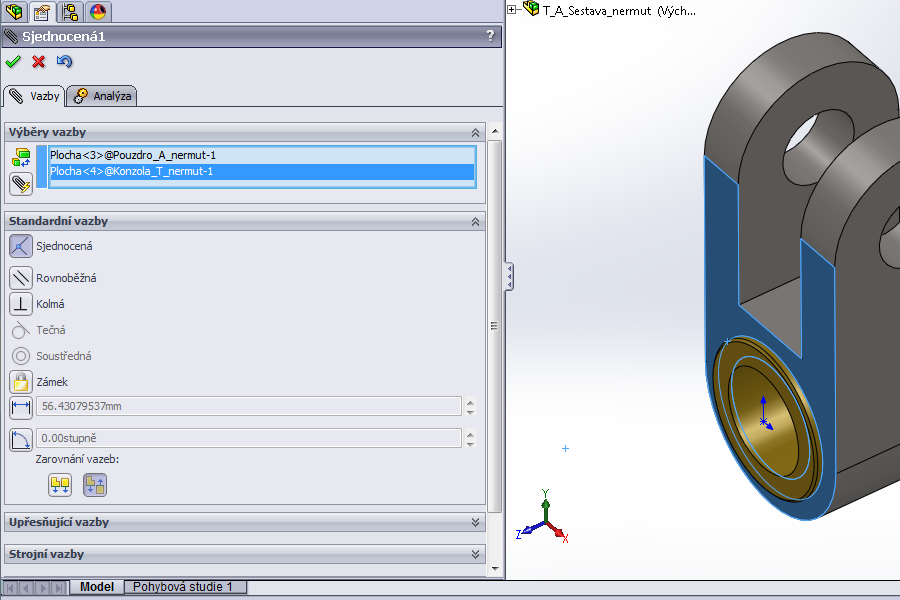

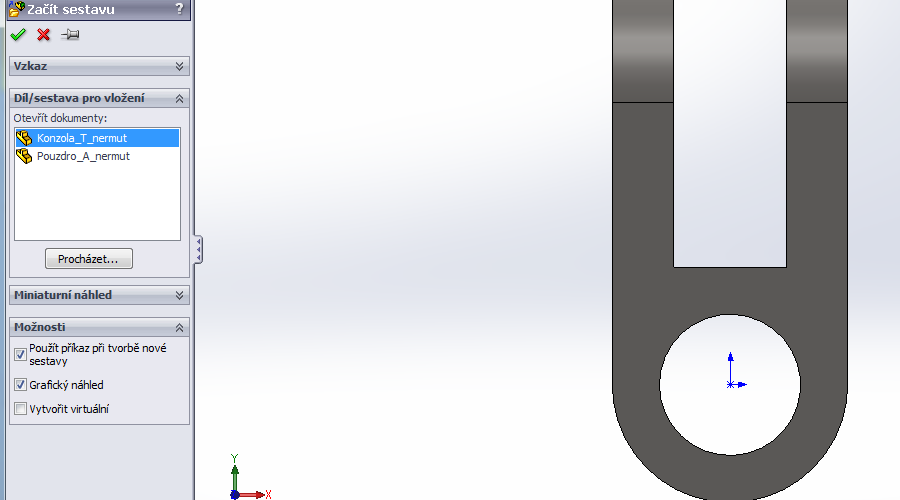

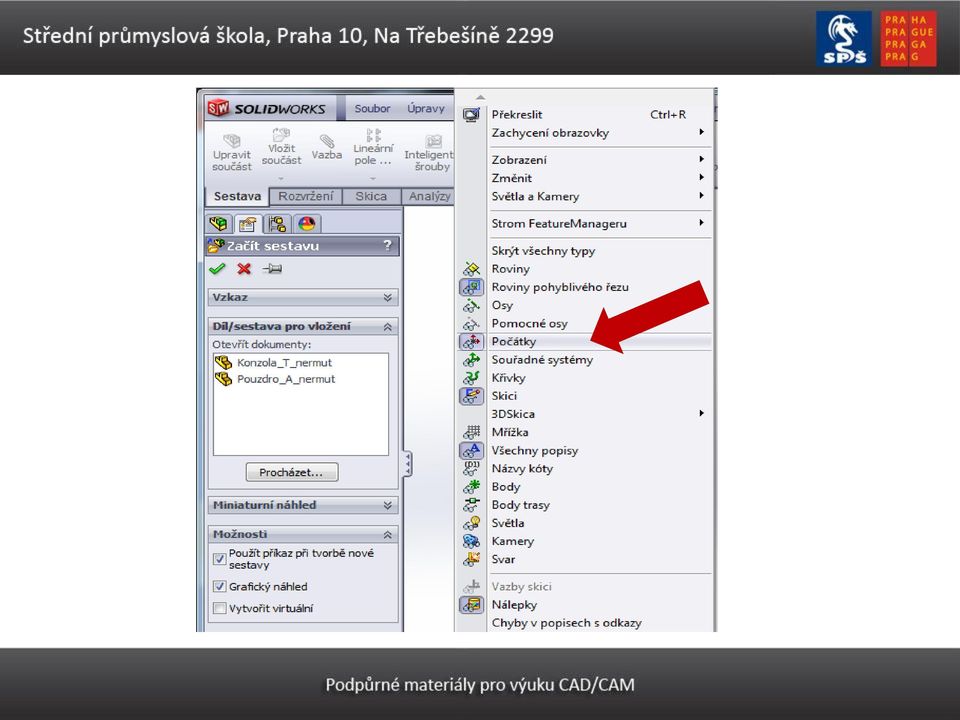

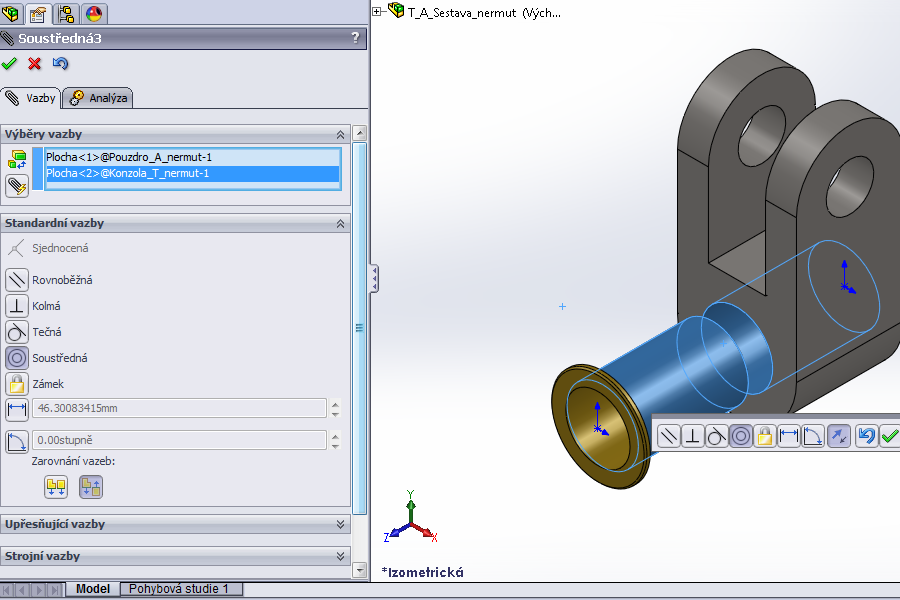

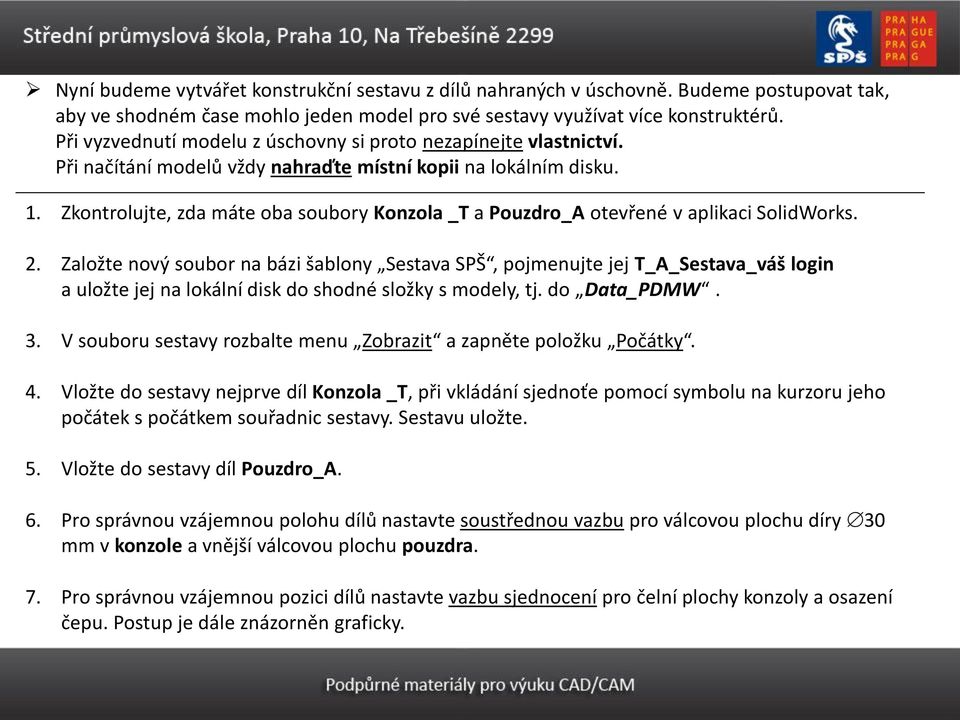

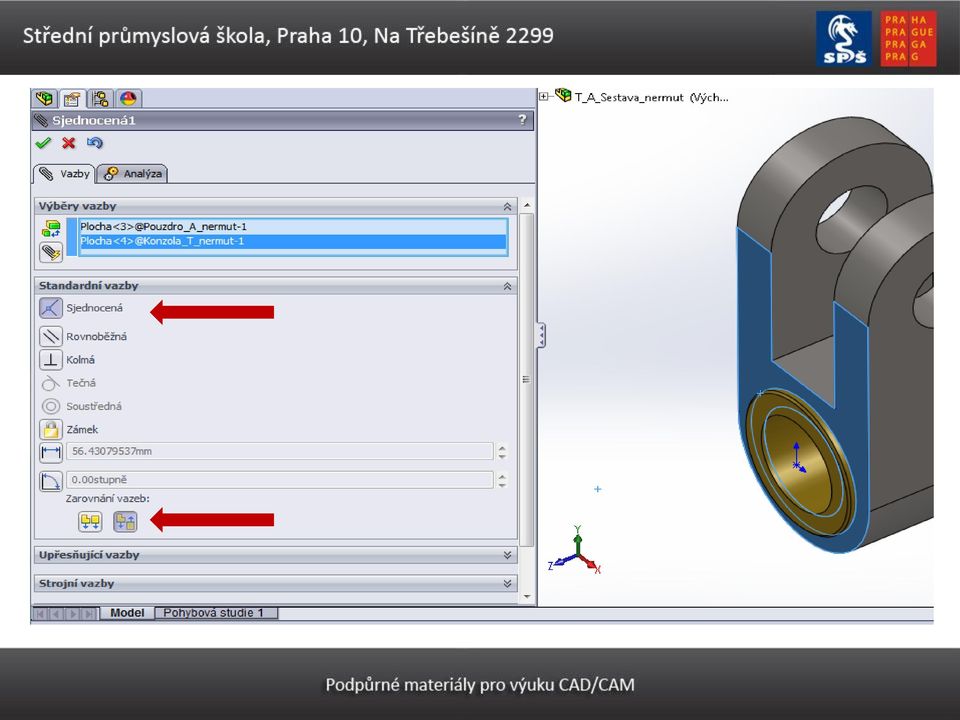

4 Nyní budeme vytvářet konstrukční sestavu z dílů nahraných v úschovně. Budeme postupovat tak, aby ve shodném čase mohlo jeden model pro své sestavy využívat více konstruktérů. Při vyzvednutí modelu z úschovny si proto nezapínejte vlastnictví. Při načítání modelů vždy nahraďte místní kopii na lokálním disku. 1. Zkontrolujte, zda máte oba soubory Konzola _T a Pouzdro_A otevřené v aplikaci SolidWorks. 2. Založte nový soubor na bázi šablony Sestava SPŠ, pojmenujte jej T_A_Sestava_váš login a uložte jej na lokální disk do shodné složky s modely, tj. do Data_PDMW. 3. V souboru sestavy rozbalte menu Zobrazit a zapněte položku Počátky. 4. Vložte do sestavy nejprve díl Konzola _T, při vkládání sjednoťe pomocí symbolu na kurzoru jeho počátek s počátkem souřadnic sestavy. Sestavu uložte. 5. Vložte do sestavy díl Pouzdro_A. 6. Pro správnou vzájemnou polohu dílů nastavte soustřednou vazbu pro válcovou plochu díry 30 mm v konzole a vnější válcovou plochu pouzdra. 7. Pro správnou vzájemnou pozici dílů nastavte vazbu sjednocení pro čelní plochy konzoly a osazení čepu. Postup je dále znázorněn graficky.

5

6

7

8

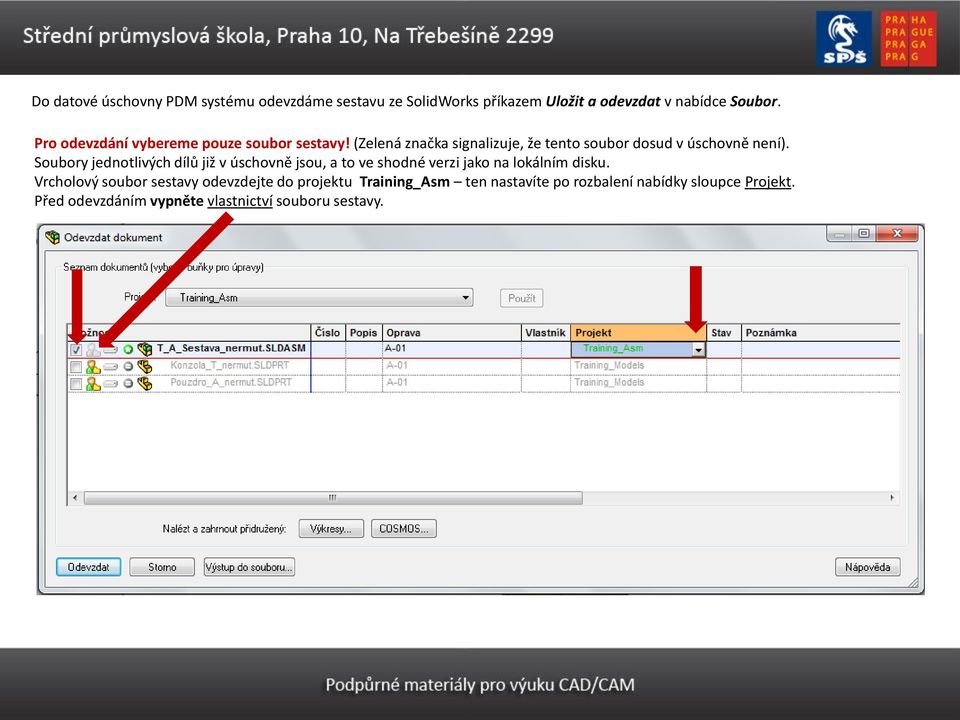

9 Do datové úschovny PDM systému odevzdáme sestavu ze SolidWorks příkazem Uložit a odevzdat v nabídce Soubor. Pro odevzdání vybereme pouze soubor sestavy! (Zelená značka signalizuje, že tento soubor dosud v úschovně není). Soubory jednotlivých dílů již v úschovně jsou, a to ve shodné verzi jako na lokálním disku. Vrcholový soubor sestavy odevzdejte do projektu Training_Asm ten nastavíte po rozbalení nabídky sloupce Projekt. Před odevzdáním vypněte vlastnictví souboru sestavy.

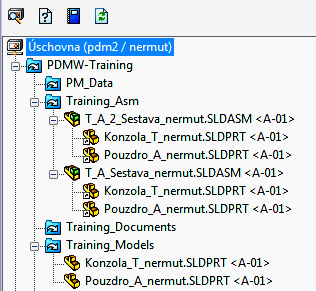

10 Pohled úschovny po obnovení zobrazení Struktura datové úschovny po odevzdání dílů a sestavy. Z obrázku je zřejmé umístění jednotlivých souborů ve složkách projektů. Všechny odevzdané soubory jsou ve verzi A-01. Vrcholový soubor sestavy je odkazován na soubory jednotlivých dílů Díly použité v sestavě existují nezávisle na vrcholovém souboru sestavy. Fyzicky jsou díly uloženy ve složce Training_Models. Tyto díly beze změn nyní použijte k vytvoření zcela nové sestavy (s novým názvem T_A_2_Sestava_váš login). Nová sestava bude opět odevzdána do projektu Training_Asm. Rozdíl oproti první sestavě bude ve vzájemné pozici konzoly a pouzdra. V nové sestavě bude mít pouzdro čelní plochu o 10 mm odsazenu od čela konzoly tj. bude z díry 10 mm vysunuto.

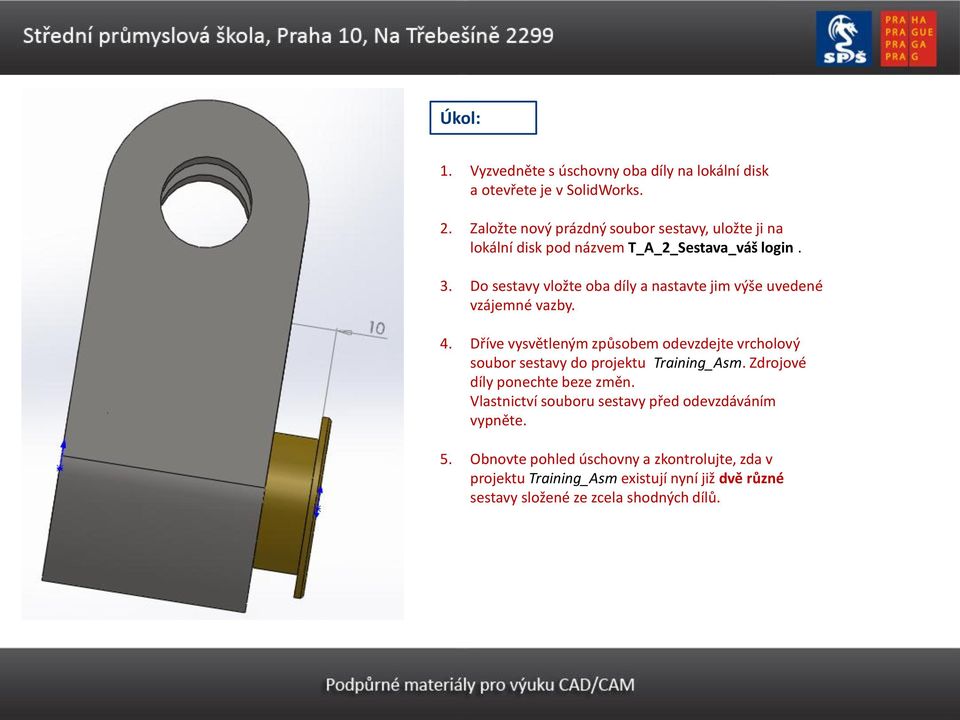

11 Úkol: 1. Vyzvedněte s úschovny oba díly na lokální disk a otevřete je v SolidWorks. 2. Založte nový prázdný soubor sestavy, uložte ji na lokální disk pod názvem T_A_2_Sestava_váš login. 3. Do sestavy vložte oba díly a nastavte jim výše uvedené vzájemné vazby. 4. Dříve vysvětleným způsobem odevzdejte vrcholový soubor sestavy do projektu Training_Asm. Zdrojové díly ponechte beze změn. Vlastnictví souboru sestavy před odevzdáváním vypněte. 5. Obnovte pohled úschovny a zkontrolujte, zda v projektu Training_Asm existují nyní již dvě různé sestavy složené ze zcela shodných dílů.

12 Výsledek: Je evidentní, že díky databázové struktuře PDM systému je možné nezávisle pracovat s totožnými zdrojovými díly v rámci (prakticky) libovolného počtu nadřazených sestav. Totéž platí, jak bude dokázáno na pozdějším příkladu, i pro práci se soubory sestav: identické podsestavy je možno řadit do vyšších úrovní různých, na sobě vzájemně nezávislých dalších sestav. Sestava 2 Sestava 1 Projděte si jednotlivé položky nabídky Informace o dokumentu u obou dílů Konzola_T a Pouzdro_A Zjistěte, kde všude jsou tyto díly použity. Zamyslete se nad tím, jaký bude úplný rozsah následků, pokud provedeme změny v dílech Konzola_T nebo Pouzdro_A.
