1 Příloha č. 1 oznámení ZADÁVACÍ DOKUMENTACE PROJEKT VÝSADBY OCHRANNÉ ZELENĚ V OBCI HRABYNĚ 1

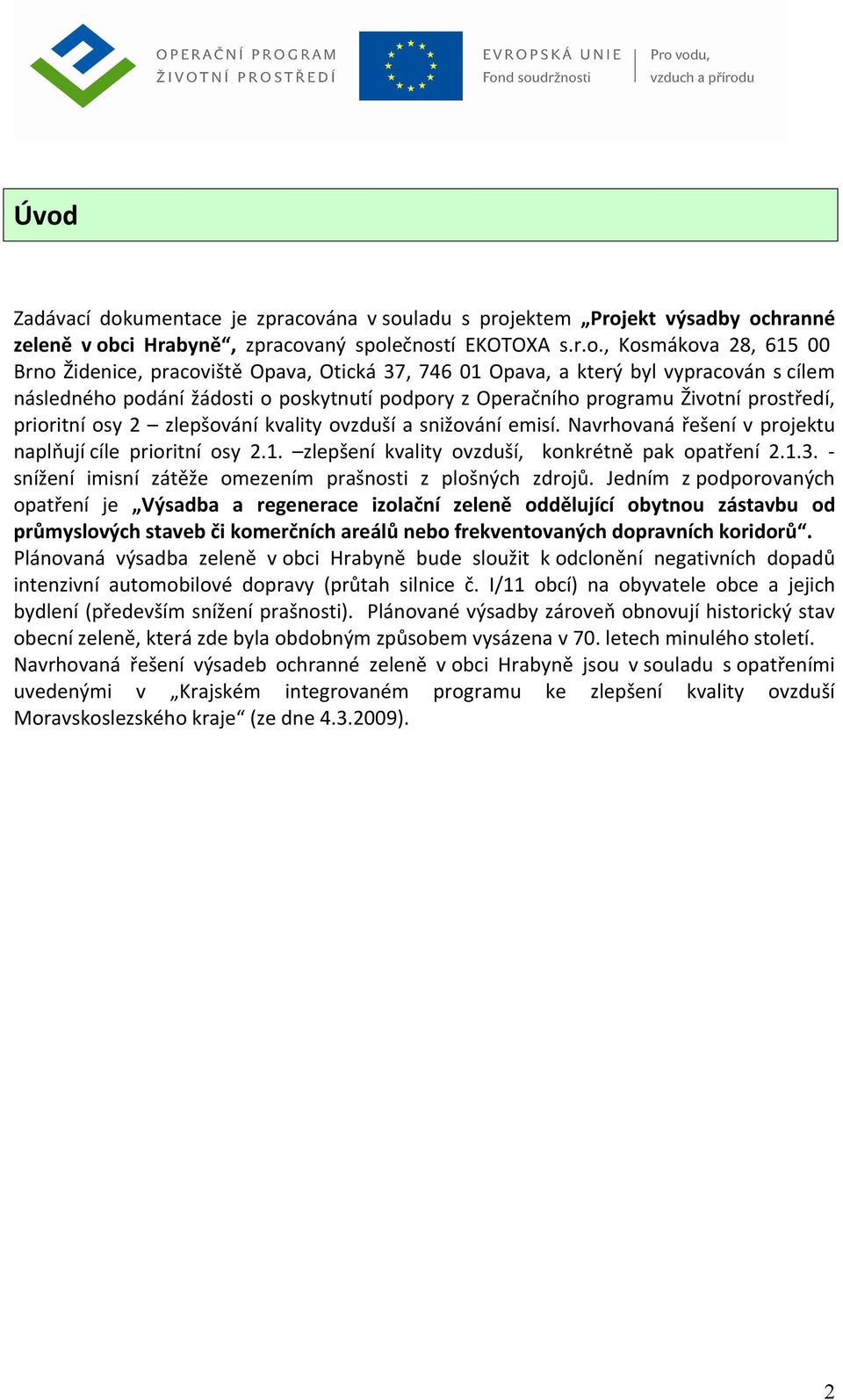

2 Úvod Zadávací dokumentace je zpracována v souladu s projektem Projekt výsadby ochranné zeleně v obci Hrabyně, zpracovaný společností EKOTOXA s.r.o., Kosmákova 28, Brno Židenice, pracoviště Opava, Otická 37, Opava, a který byl vypracován s cílem následného podání žádosti o poskytnutí podpory z Operačního programu Životní prostředí, prioritní osy 2 zlepšování kvality ovzduší a snižování emisí. Navrhovaná řešení v projektu naplňují cíle prioritní osy 2.1. zlepšení kvality ovzduší, konkrétně pak opatření snížení imisní zátěže omezením prašnosti z plošných zdrojů. Jedním z podporovaných opatření je Výsadba a regenerace izolační zeleně oddělující obytnou zástavbu od průmyslových staveb či komerčních areálů nebo frekventovaných dopravních koridorů. Plánovaná výsadba zeleně v obci Hrabyně bude sloužit k odclonění negativních dopadů intenzivní automobilové dopravy (průtah silnice č. I/11 obcí) na obyvatele obce a jejich bydlení (především snížení prašnosti). Plánované výsadby zároveň obnovují historický stav obecní zeleně, která zde byla obdobným způsobem vysázena v 70. letech minulého století. Navrhovaná řešení výsadeb ochranné zeleně v obci Hrabyně jsou v souladu s opatřeními uvedenými v Krajském integrovaném programu ke zlepšení kvality ovzduší Moravskoslezského kraje (ze dne ). 2

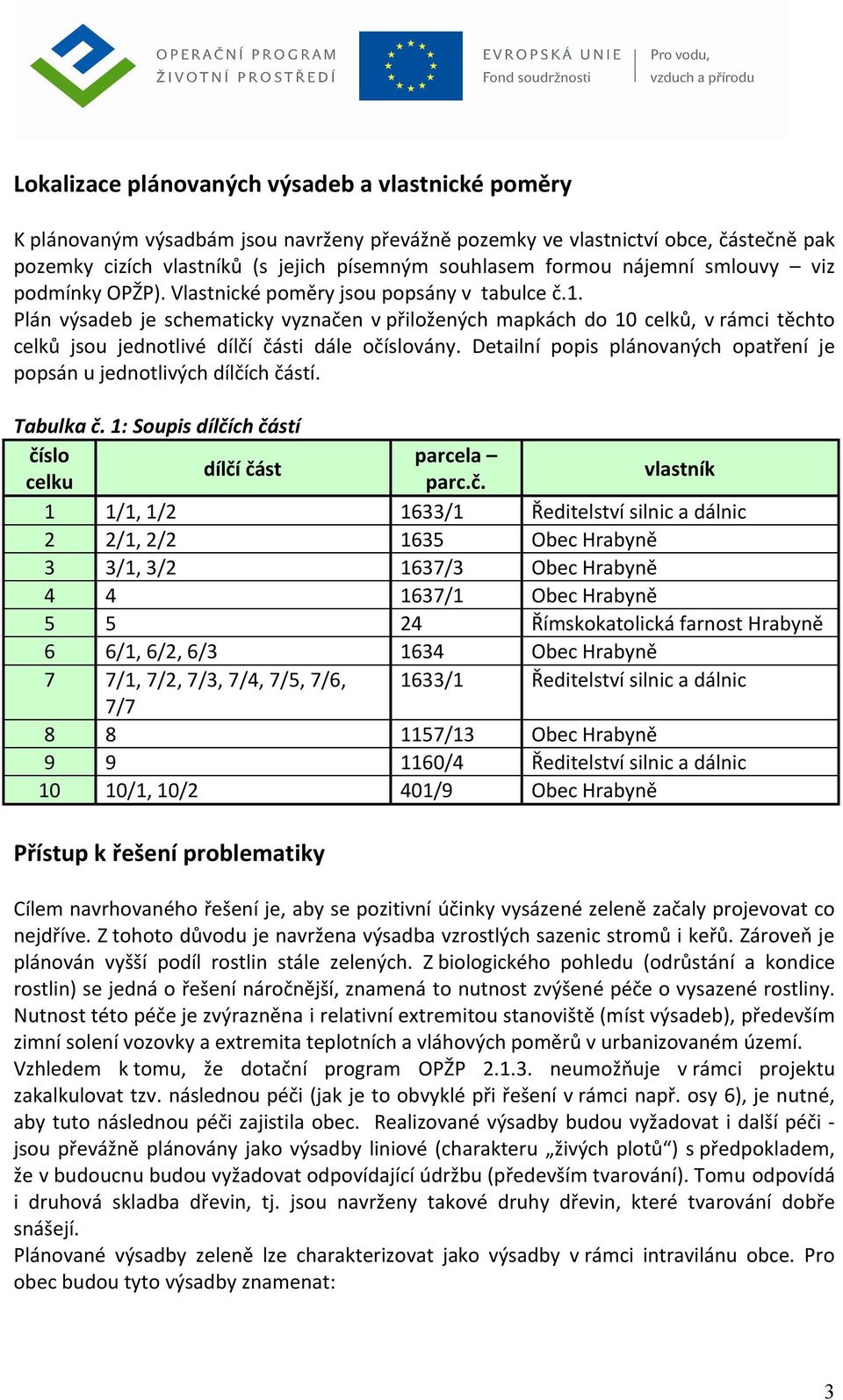

3 Lokalizace plánovaných výsadeb a vlastnické poměry K plánovaným výsadbám jsou navrženy převážně pozemky ve vlastnictví obce, částečně pak pozemky cizích vlastníků (s jejich písemným souhlasem formou nájemní smlouvy viz podmínky OPŽP). Vlastnické poměry jsou popsány v tabulce č.1. Plán výsadeb je schematicky vyznačen v přiložených mapkách do 10 celků, v rámci těchto celků jsou jednotlivé dílčí části dále očíslovány. Detailní popis plánovaných opatření je popsán u jednotlivých dílčích částí. Tabulka č. 1: Soupis dílčích částí číslo dílčí část celku 1 1/1, 1/2 2 2/1, 2/2 3 3/1, 3/ /1, 6/2, 6/3 7 7/1, 7/2, 7/3, 7/4, 7/5, 7/6, 7/ /1, 10/2 parcela parc.č. 1633/ /3 1637/ /1 Ředitelství silnic a dálnic Obec Hrabyně Obec Hrabyně Obec Hrabyně Římskokatolická farnost Hrabyně Obec Hrabyně Ředitelství silnic a dálnic 1157/ /4 401/9 Obec Hrabyně Ředitelství silnic a dálnic Obec Hrabyně vlastník Přístup k řešení problematiky Cílem navrhovaného řešení je, aby se pozitivní účinky vysázené zeleně začaly projevovat co nejdříve. Z tohoto důvodu je navržena výsadba vzrostlých sazenic stromů i keřů. Zároveň je plánován vyšší podíl rostlin stále zelených. Z biologického pohledu (odrůstání a kondice rostlin) se jedná o řešení náročnější, znamená to nutnost zvýšené péče o vysazené rostliny. Nutnost této péče je zvýrazněna i relativní extremitou stanoviště (míst výsadeb), především zimní solení vozovky a extremita teplotních a vláhových poměrů v urbanizovaném území. Vzhledem k tomu, že dotační program OPŽP neumožňuje v rámci projektu zakalkulovat tzv. následnou péči (jak je to obvyklé při řešení v rámci např. osy 6), je nutné, aby tuto následnou péči zajistila obec. Realizované výsadby budou vyžadovat i další péči jsou převážně plánovány jako výsadby liniové (charakteru živých plotů ) s předpokladem, že v budoucnu budou vyžadovat odpovídající údržbu (především tvarování). Tomu odpovídá i druhová skladba dřevin, tj. jsou navrženy takové druhy dřevin, které tvarování dobře snášejí. Plánované výsadby zeleně lze charakterizovat jako výsadby v rámci intravilánu obce. Pro obec budou tyto výsadby znamenat: 3

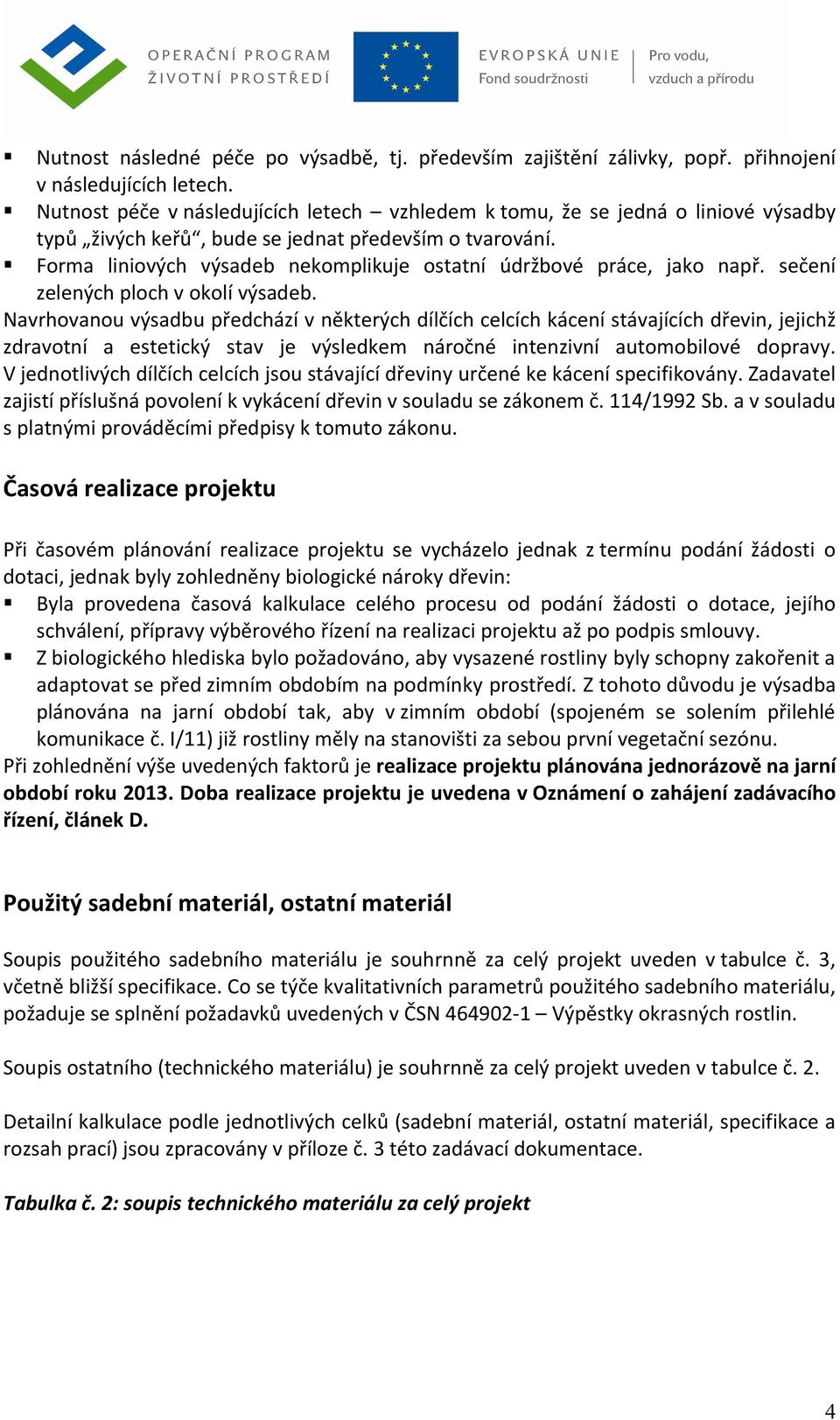

4 Nutnost následné péče po výsadbě, tj. především zajištění zálivky, popř. přihnojení v následujících letech. Nutnost péče v následujících letech vzhledem k tomu, že se jedná o liniové výsadby typů živých keřů, bude se jednat především o tvarování. Forma liniových výsadeb nekomplikuje ostatní údržbové práce, jako např. sečení zelených ploch v okolí výsadeb. Navrhovanou výsadbu předchází v některých dílčích celcích kácení stávajících dřevin, jejichž zdravotní a estetický stav je výsledkem náročné intenzivní automobilové dopravy. V jednotlivých dílčích celcích jsou stávající dřeviny určené ke kácení specifikovány. Zadavatel zajistí příslušná povolení k vykácení dřevin v souladu se zákonem č. 114/1992 Sb. a v souladu s platnými prováděcími předpisy k tomuto zákonu. Časová realizace projektu Při časovém plánování realizace projektu se vycházelo jednak z termínu podání žádosti o dotaci, jednak byly zohledněny biologické nároky dřevin: Byla provedena časová kalkulace celého procesu od podání žádosti o dotace, jejího schválení, přípravy výběrového řízení na realizaci projektu až po podpis smlouvy. Z biologického hlediska bylo požadováno, aby vysazené rostliny byly schopny zakořenit a adaptovat se před zimním obdobím na podmínky prostředí. Z tohoto důvodu je výsadba plánována na jarní období tak, aby v zimním období (spojeném se solením přilehlé komunikace č. I/11) již rostliny měly na stanovišti za sebou první vegetační sezónu. Při zohlednění výše uvedených faktorů je realizace projektu plánována jednorázově na jarní období roku Doba realizace projektu je uvedena v Oznámení o zahájení zadávacího řízení, článek D. Použitý sadební materiál, ostatní materiál Soupis použitého sadebního materiálu je souhrnně za celý projekt uveden v tabulce č. 3, včetně bližší specifikace. Co se týče kvalitativních parametrů použitého sadebního materiálu, požaduje se splnění požadavků uvedených v ČSN Výpěstky okrasných rostlin. Soupis ostatního (technického materiálu) je souhrnně za celý projekt uveden v tabulce č. 2. Detailní kalkulace podle jednotlivých celků (sadební materiál, ostatní materiál, specifikace a rozsah prací) jsou zpracovány v příloze č. 3 této zadávací dokumentace. Tabulka č. 2: soupis technického materiálu za celý projekt 4

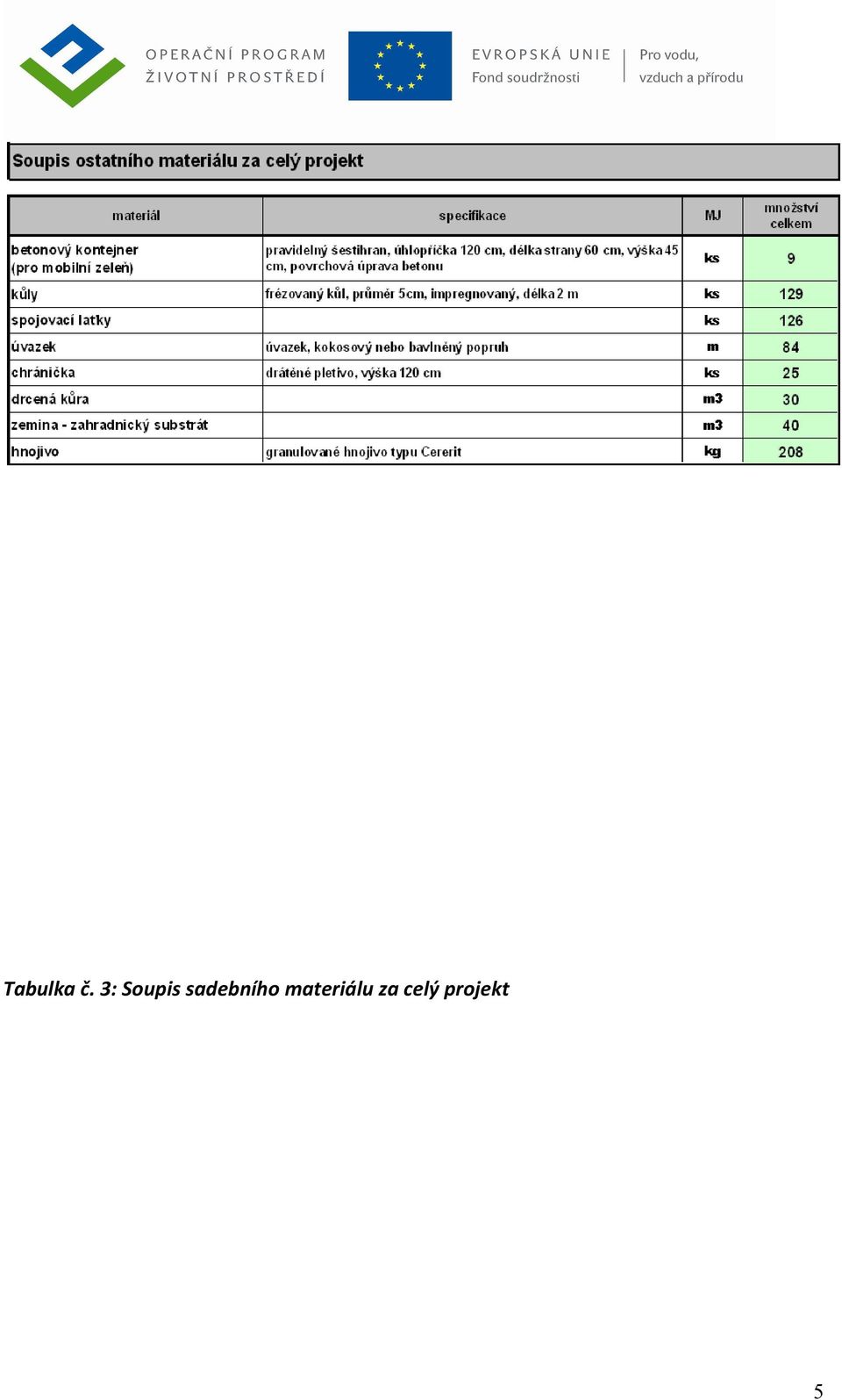

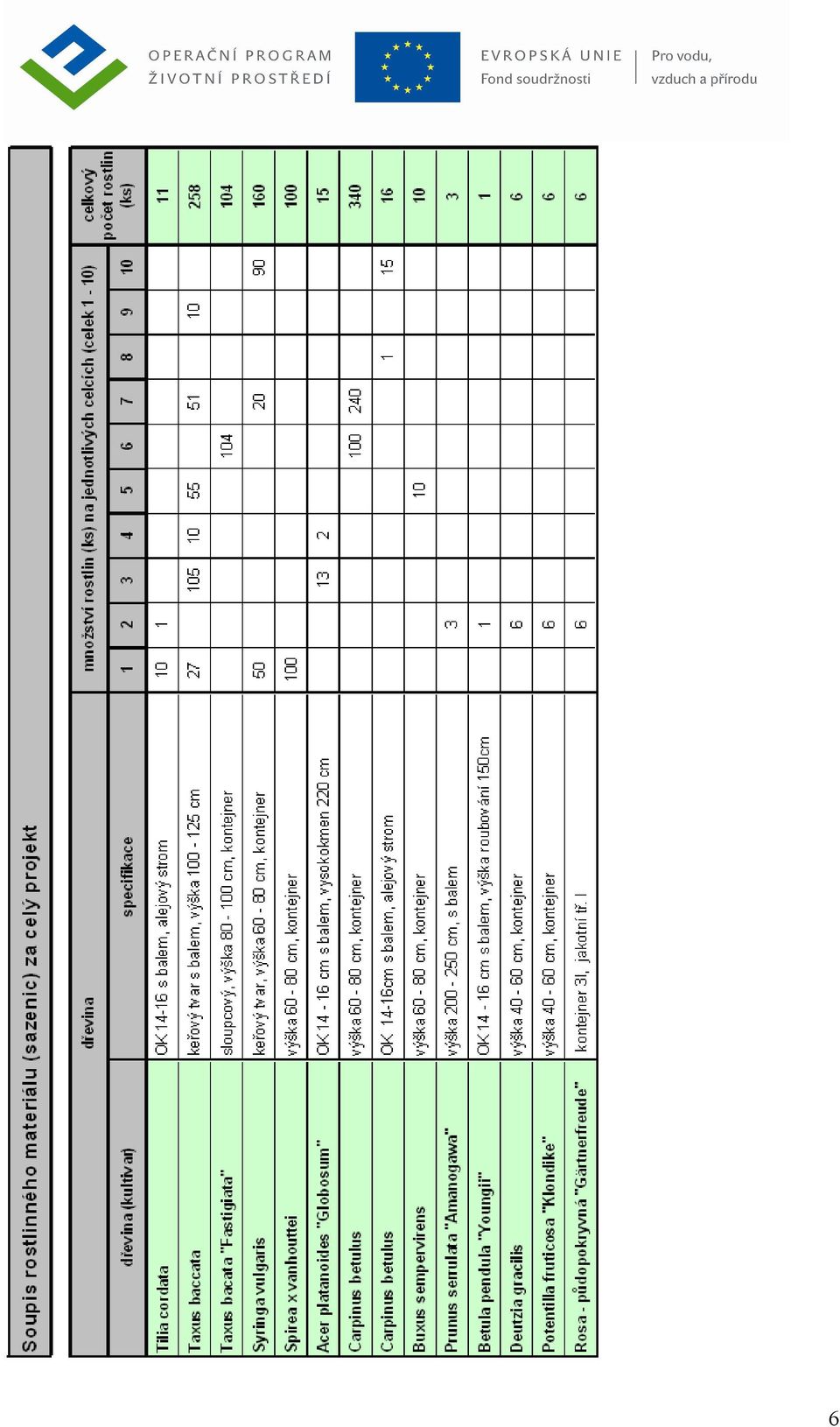

5 Tabulka č. 3: Soupis sadebního materiálu za celý projekt 5

6 6

7 Detailní řešení výsadeb podle jednotlivých celků CELEK 1 (dílčí části 1/1 a 1/2) Popis stavu: Jedná se o travnatý pruh oddělující silnici č. I/11 od chodníku začátek obce ze směru od Opavy. Cílem je pomocí vegetace oddělit chodník - prostor pro pěší od vlastní silnice. Fotodokumentace stavu 7

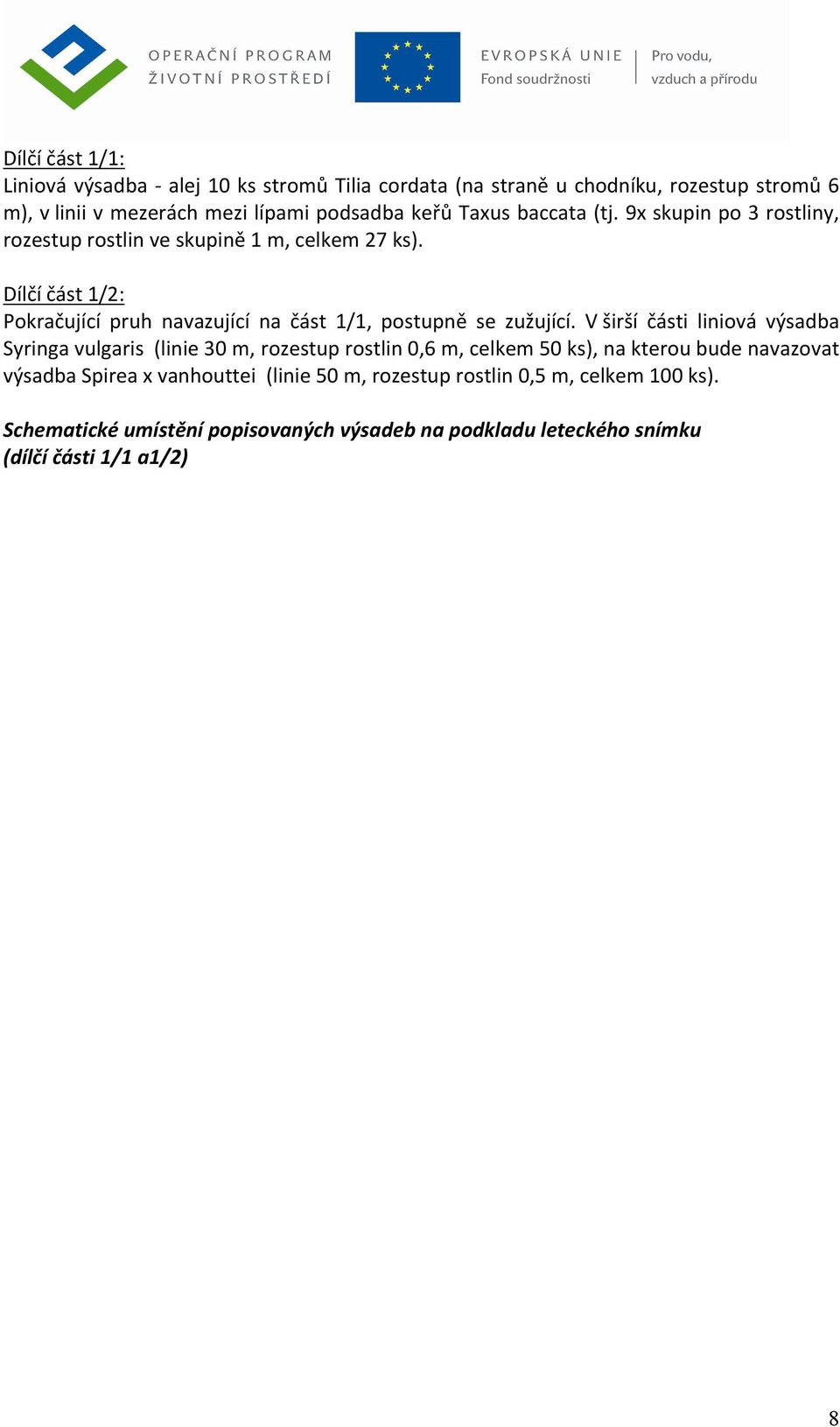

8 Dílčí část 1/1: Liniová výsadba - alej 10 ks stromů Tilia cordata (na straně u chodníku, rozestup stromů 6 m), v linii v mezerách mezi lípami podsadba keřů Taxus baccata (tj. 9x skupin po 3 rostliny, rozestup rostlin ve skupině 1 m, celkem 27 ks). Dílčí část 1/2: Pokračující pruh navazující na část 1/1, postupně se zužující. V širší části liniová výsadba Syringa vulgaris (linie 30 m, rozestup rostlin 0,6 m, celkem 50 ks), na kterou bude navazovat výsadba Spirea x vanhouttei (linie 50 m, rozestup rostlin 0,5 m, celkem 100 ks). Schematické umístění popisovaných výsadeb na podkladu leteckého snímku (dílčí části 1/1 a1/2) 8

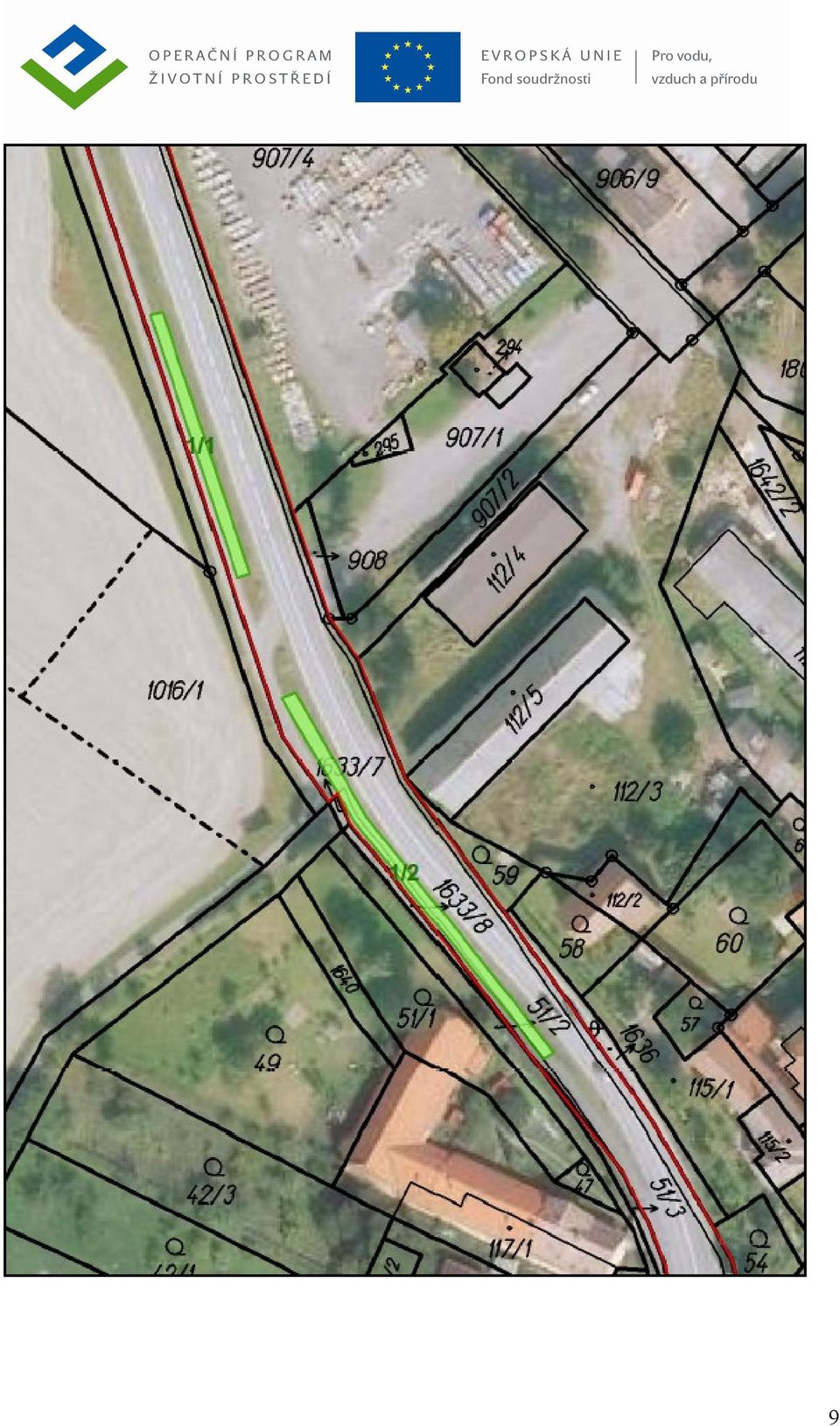

9 9

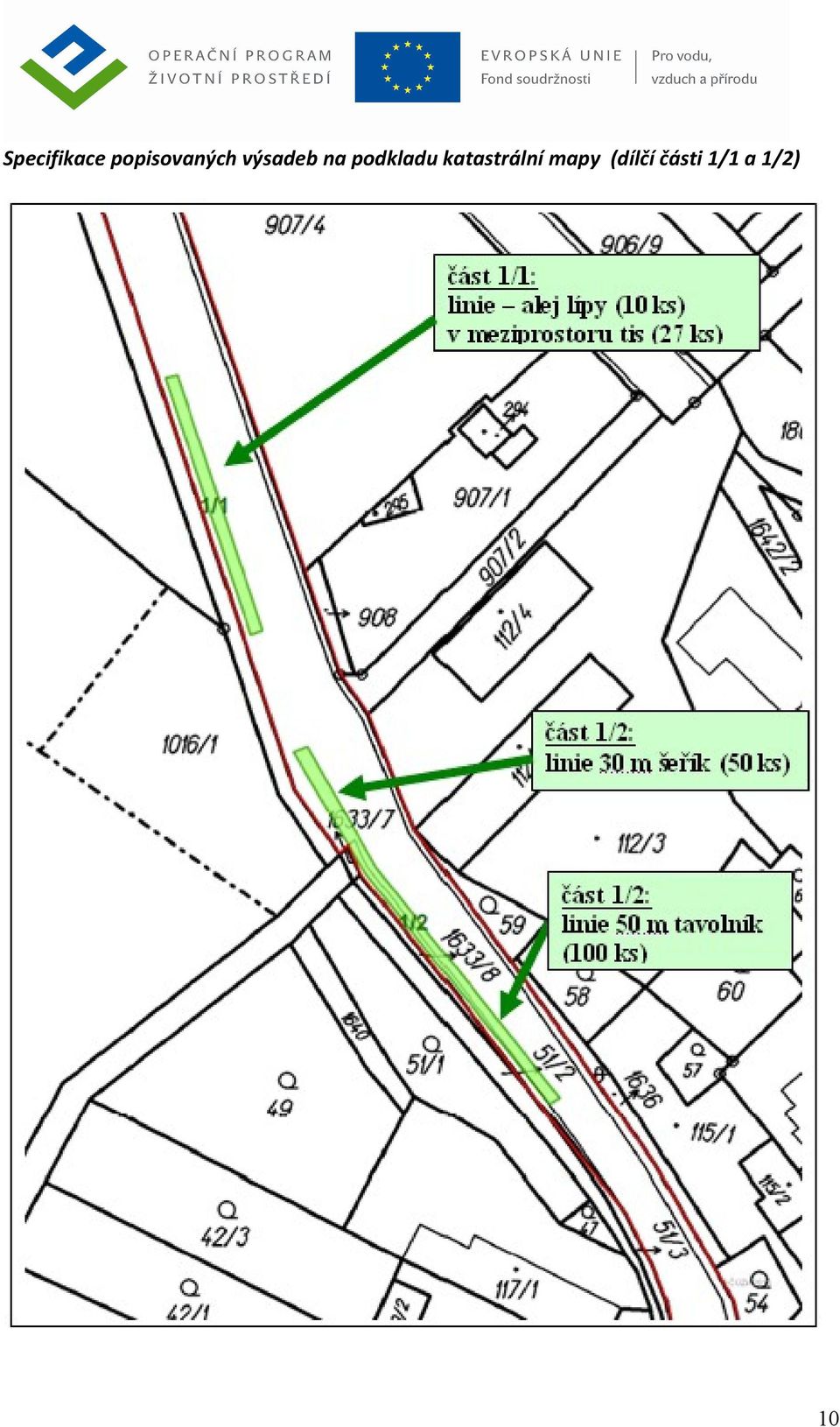

10 Specifikace popisovaných výsadeb na podkladu katastrální mapy (dílčí části 1/1 a 1/2) 10

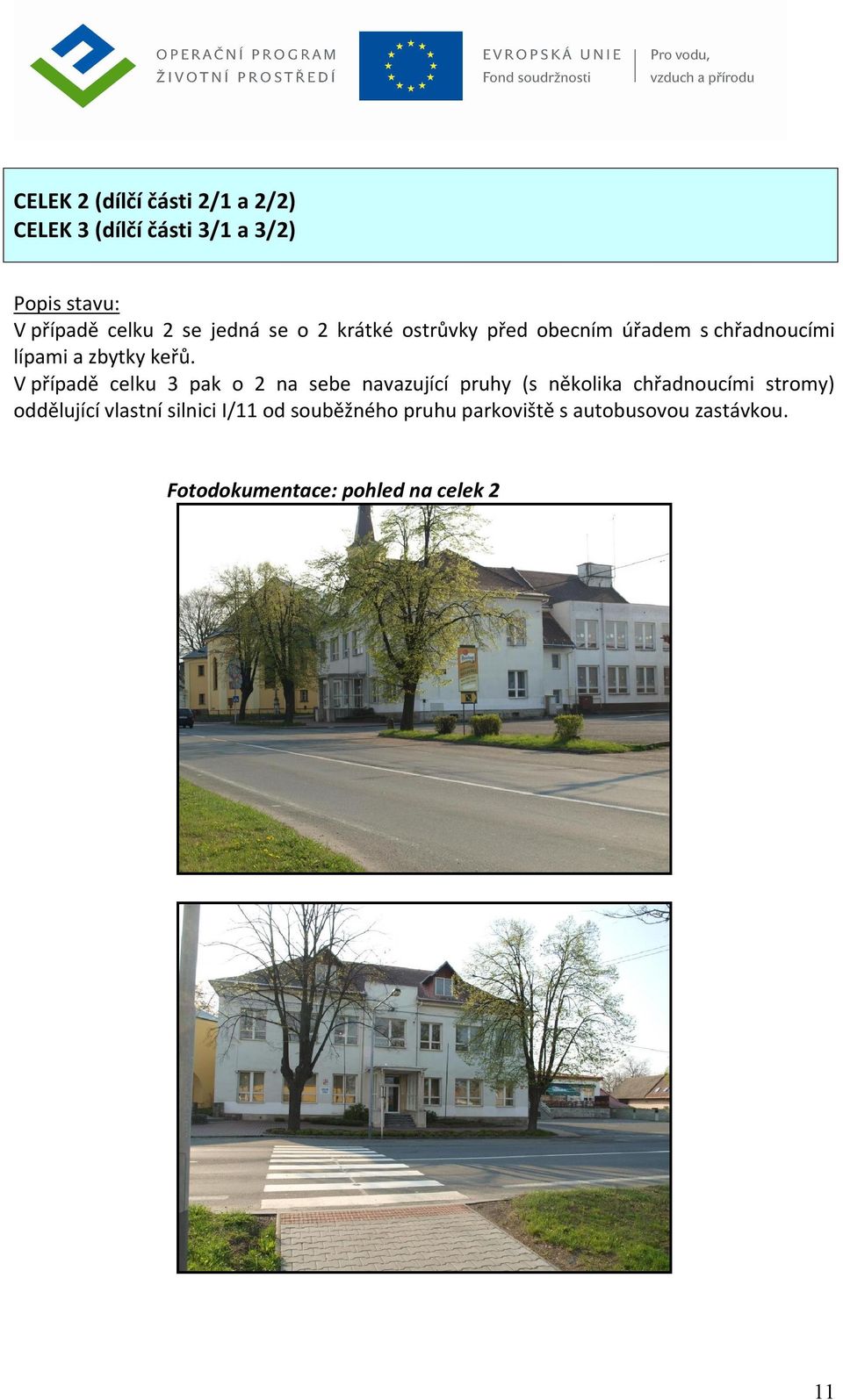

11 CELEK 2 (dílčí části 2/1 a 2/2) CELEK 3 (dílčí části 3/1 a 3/2) Popis stavu: V případě celku 2 se jedná se o 2 krátké ostrůvky před obecním úřadem s chřadnoucími lípami a zbytky keřů. V případě celku 3 pak o 2 na sebe navazující pruhy (s několika chřadnoucími stromy) oddělující vlastní silnici I/11 od souběžného pruhu parkoviště s autobusovou zastávkou. Fotodokumentace: pohled na celek 2 11

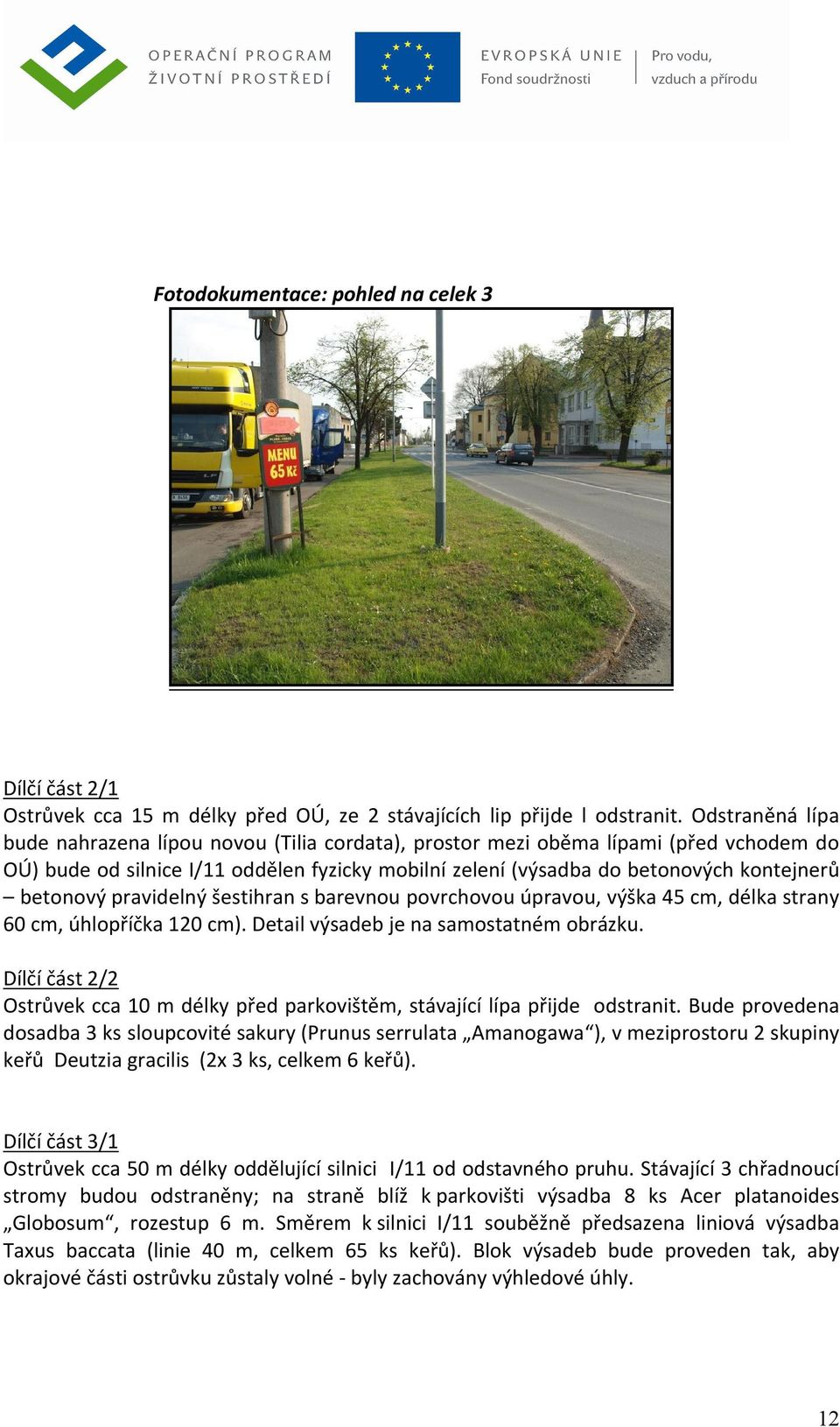

12 Fotodokumentace: pohled na celek 3 Dílčí část 2/1 Ostrůvek cca 15 m délky před OÚ, ze 2 stávajících lip přijde l odstranit. Odstraněná lípa bude nahrazena lípou novou (Tilia cordata), prostor mezi oběma lípami (před vchodem do OÚ) bude od silnice I/11 oddělen fyzicky mobilní zelení (výsadba do betonových kontejnerů betonový pravidelný šestihran s barevnou povrchovou úpravou, výška 45 cm, délka strany 60 cm, úhlopříčka 120 cm). Detail výsadeb je na samostatném obrázku. Dílčí část 2/2 Ostrůvek cca 10 m délky před parkovištěm, stávající lípa přijde odstranit. Bude provedena dosadba 3 ks sloupcovité sakury (Prunus serrulata Amanogawa ), v meziprostoru 2 skupiny keřů Deutzia gracilis (2x 3 ks, celkem 6 keřů). Dílčí část 3/1 Ostrůvek cca 50 m délky oddělující silnici I/11 od odstavného pruhu. Stávající 3 chřadnoucí stromy budou odstraněny; na straně blíž k parkovišti výsadba 8 ks Acer platanoides Globosum, rozestup 6 m. Směrem k silnici I/11 souběžně předsazena liniová výsadba Taxus baccata (linie 40 m, celkem 65 ks keřů). Blok výsadeb bude proveden tak, aby okrajové části ostrůvku zůstaly volné - byly zachovány výhledové úhly. 12

13 Dílčí část 3/2 Stejný charakter ostrůvku jako dílčí část 3/1, délka cca 25 m. Stávající 2 chřadnoucí stromy budou odstraněny. Výsadba provedena stejným způsobem jako u dílčí části 3/1; na straně blíž k parkovišti výsadba 5 ks Acer platanoides Globosum, rozestup 6 m. Směrem k silnici I/11 souběžně předsazena liniová výsadba Taxus baccata (linie 24 m, celkem 40 ks keřů). Blok výsadeb bude proveden tak, aby okrajové části ostrůvku zůstaly volné byly zachovány výhledové úhly. Schematické umístění popisovaných výsadeb na podkladu leteckého snímku (dílčí části 2/1, 2/2, 3/1 a 3/2) 13

14 14

15 Specifikace popisovaných výsadeb na podkladu katastrální mapy (dílčí části 2/1, 2/2, 3/1 a 3/2) 15

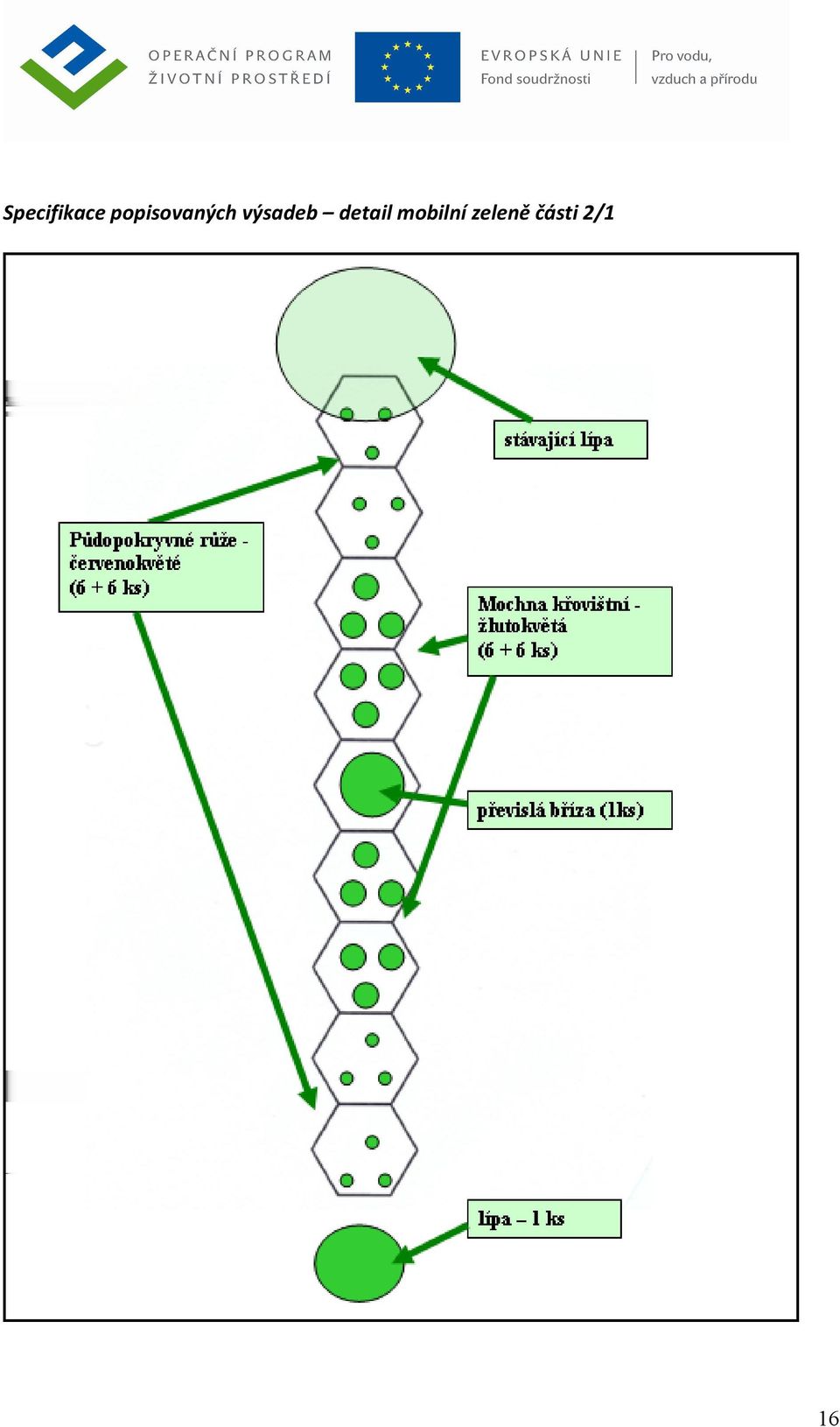

16 Specifikace popisovaných výsadeb detail mobilní zeleně části 2/1 16

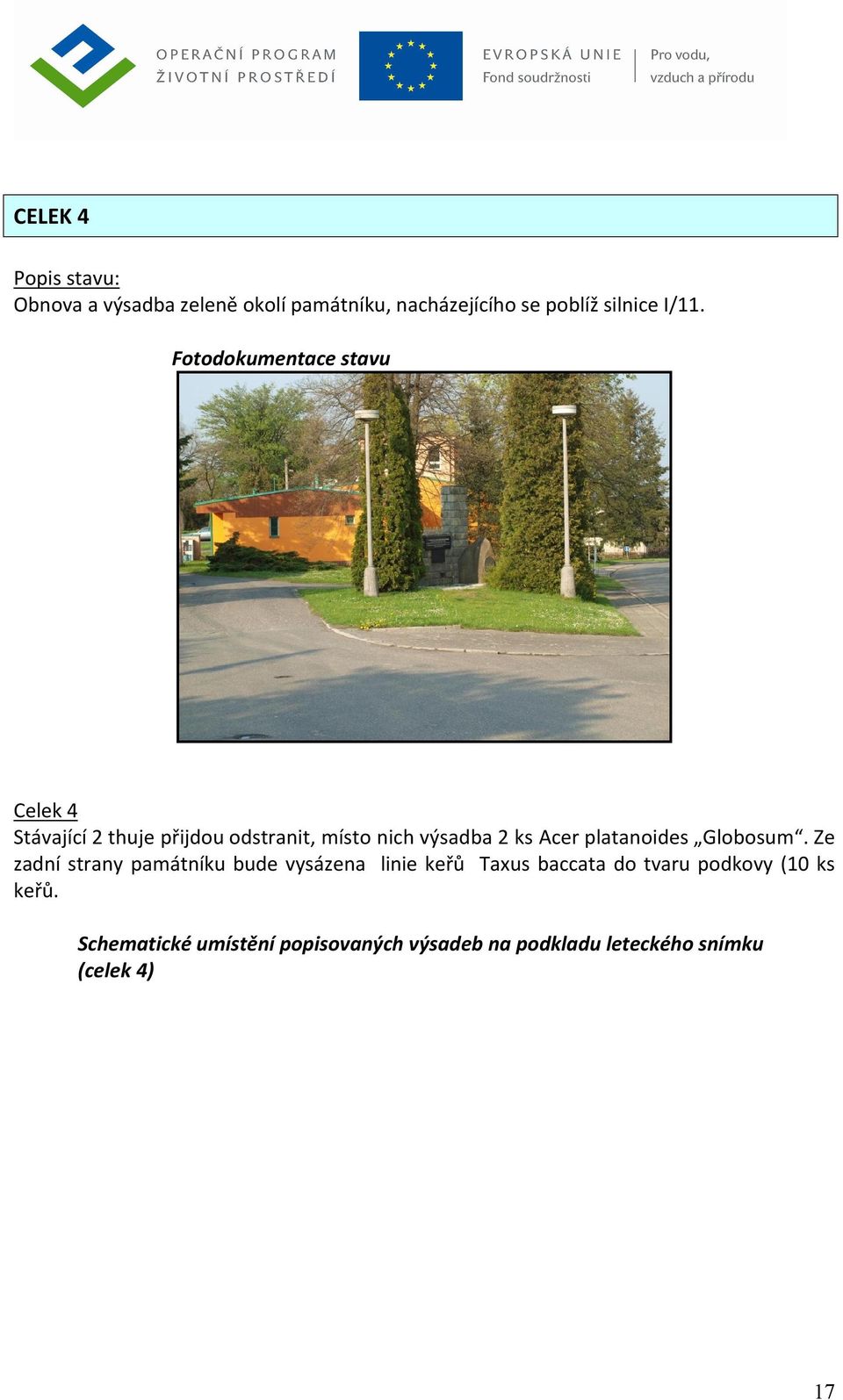

17 CELEK 4 Popis stavu: Obnova a výsadba zeleně okolí památníku, nacházejícího se poblíž silnice I/11. Fotodokumentace stavu Celek 4 Stávající 2 thuje přijdou odstranit, místo nich výsadba 2 ks Acer platanoides Globosum. Ze zadní strany památníku bude vysázena linie keřů Taxus baccata do tvaru podkovy (10 ks keřů. Schematické umístění popisovaných výsadeb na podkladu leteckého snímku (celek 4) 17

18 Specifikace popisovaných výsadeb na podkladu katastrální mapy (celek 4) 18

19 CELEK 5 Popis stavu: Vyvýšená zídka oddělující parčík kolem kostela od chodníku a silnice. Fotodokumentace stavu Celek 5 Odstínění kostela a jeho parčíku od silnice I/11. Provedení liniové výsadby (nad zídkou) keřových Taxus baccata od vstupní brány do kostela (viz první foto) po kříž na straně u obecního úřadu (linie 40 m, 55 ks keřů). V části u kříže výsadba Buxus sempervirens půlkruh za křížem ve vzdálenosti 1 m od kříže (10 ks). 19

20 Schematické umístění popisovaných výsadeb na podkladu leteckého snímku (celek 5) Specifikace popisovaných výsadeb na podkladu katastrální mapy (celek 5) 20

21 CELEK 6 (dílčí část 6/1, 6/2, 6/3) CELEK 7 (dílčí část 7/1, 7/2, 7/3, 7/4, 7/5, 7/6, 7/7) CELEK 8 Popis stavu: V případě celků 6 a 7 se jedná o zelené pruhy oddělující obytnou zástavbu a chodníky od silnice I/11, přerušované vjezdy do domů. V případě celku 8 o prostor před kulturním domem. Fotodokumentace: pohled na celek 6 21

22 Fotodokumentace: pohled na celek 7 Fotodokumentace: pohled na celek 8 22

23 Dílčí části 6/1 a 6/3 Jedná se o 2x úzký ostrůvek (každý cca 18 m délky) oddělující silnici č. I/11 od chodníku a bezprostředně přiléhajícímu domu. Je plánována liniová výsadba Taxus baccata Fastigiata s předpokladem plného zahuštění keřů a jejich tvarování (linie 2x 18 m, výsadba celkem 104 ks rostlin v rozestupu 0,35 m). Dílčí část 6/2 Úzký ostrůvek (cca 18 m délky) oddělující silnici č. I/11 od chodníku, k chodníku těsně přiléhají zahrady. Plán liniová výsadba keřů Carpinus betulus (živý plot) s předpokladem plného zahuštění keřů a jejich tvarování (linie 18 m, výsadba dvojřada, výsadba celkem 100 ks sazenic, rozestup řad 0,3 m, rozestup rostlin v řadě 0,3 m). Dílčí část 7/1 V části 7/1 výsadba linie 15 m Syringa vulgaris (20 ks rostlin, rozestup rostlin 0,5 m). Dílčí část 7/2, 7/5 a 7/6 V částech 7/2, 7/5 a 7/6 je plánována liniová výsadba keřů Carpinus betulus (živý plot) s předpokladem plného zahuštění keřů a jejich tvarování Část 7/2 3 m, části 7/5 a 7/6 2x 18 m (celkem linie 39 m, výsadba dvojřada, výsadba celkem 240 ks sazenic, rozestup řad 0,3 m, rozestup rostlin v řadě 0,3 m). Dílčí část 7/3, 7/4 a 7/7 V částech 7/3, 7/4 a 7/7 - liniová výsadba Taxus baccata - keřový s předpokladem plného zahuštění keřů a jejich tvarování (linie 3x 8 m, výsadba celkem 51 ks rostlin, rozestupy rostlin 0,5 m). 23

24 Dílčí část 8 Obnova části stávající zeleně před kulturním domem. Plán odstranění chřadnoucích borovic ve vyznačené části parcely - výsadba soliterního stromu Carpinus betulus. Schematické umístění popisovaných výsadeb na podkladu leteckého snímku (celky 6, 7 a 8) 24

25 Specifikace popisovaných výsadeb na podkladu katastrální mapy 25

26 (celek 6 a 8) 26

27 Specifikace popisovaných výsadeb na podkladu katastrální mapy (celek 7) 27

28 CELEK 9 Popis stavu: Velký ostrůvek v křižovatce. Fotodokumentace stavu Dílčí část 9 Uprostřed ostrůvku výsadba 10 ks Taxus baccata keřů, částečné odstínění navazující obytné části obce. Výsadba v uceleném bloku (10 ks rostlin čtverec cca 3 x 3 m) uprostřed ostrůvku se zachováním výhledových poměrů pro řidiče. Schematické umístění popisovaných výsadeb na podkladu leteckého snímku (celek 9) 28

29 Specifikace popisovaných výsadeb na podkladu katastrální mapy (celek 9) 29

30 CELEK 10 (dílčí část 10/1 a 10/2) Popis stavu: Olemování chodníku, který prochází souběžně podél silnice č. I/11. Fotodokumentace stavu Dílčí část 10/1 Liniová výsadba Syringa vulgaris linie o délce 70 m (90 ks rostlin) Dílčí část 10/2 Olemování chodníku, který prochází souběžně vedle silnice č. I/11 (prudký svah), navazuje na dílčí část 10/1. Výsadba aleje Carpinus betulus délce 70 m rozestup stromů 5 m, celkem 15 stromů Schematické umístění popisovaných výsadeb na podkladu leteckého snímku (celek 10) 30

31 31

32 Specifikace popisovaných výsadeb na podkladu katastrální mapy (celek 10) 32
