NÁVOD K POUŽITÍ. Kotoučová řezačka na keramiku Model: DED7831 OBSAH: Aktuální pro exempláře zakoupené po: 1. ledna 2014

Transkript

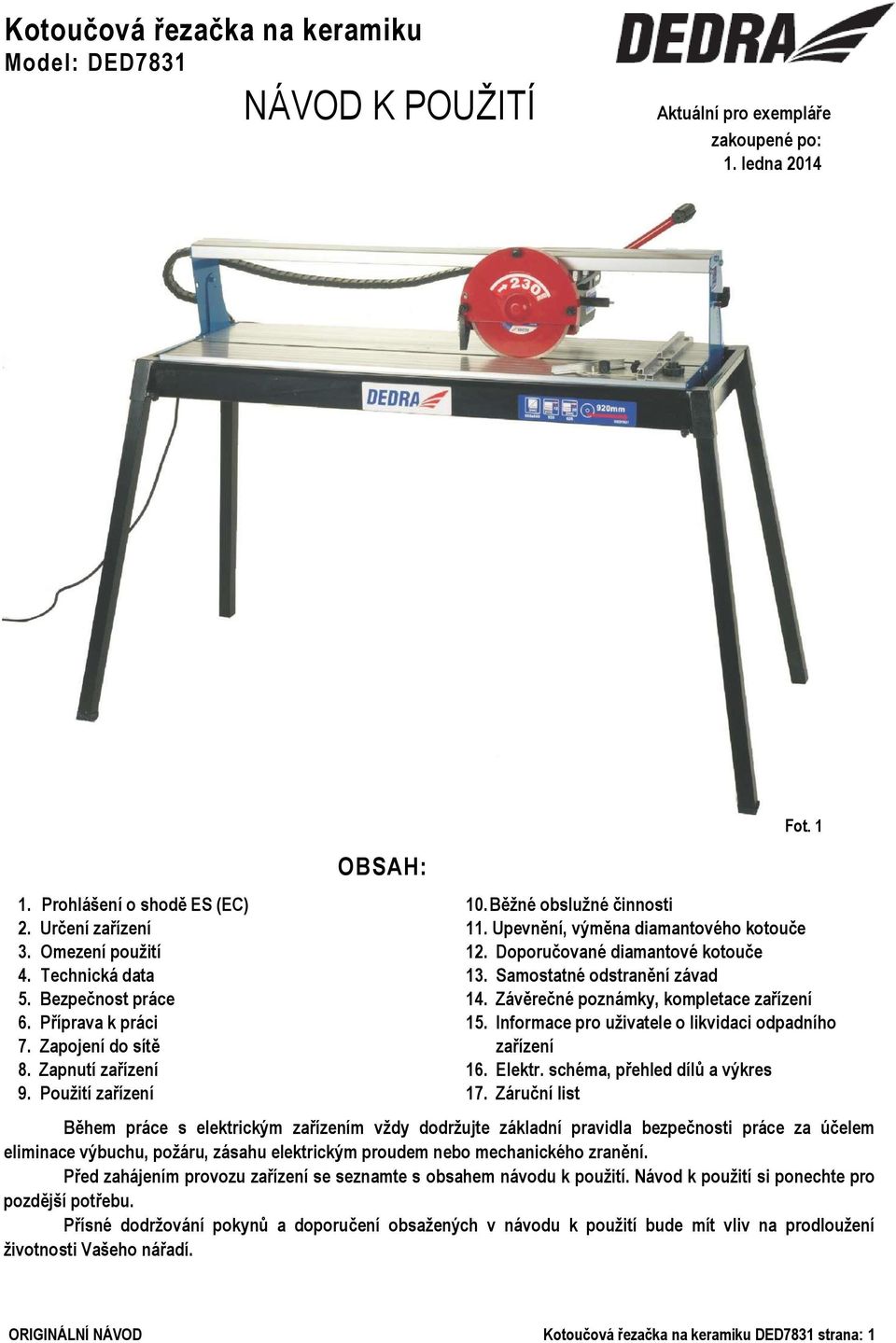

1 Kotoučová řezačka na keramiku Model: DED7831 NÁVOD K POUŽITÍ Aktuální pro exempláře zakoupené po: 1. ledna Prohlášení o shodě ES (EC) 2. Určení zařízení 3. Omezení použití 4. Technická data 5. Bezpečnost práce 6. Příprava k práci 7. Zapojení do sítě 8. Zapnutí zařízení 9. Použití zařízení OBSAH: Fot Běžné obslužné činnosti 11. Upevnění, výměna diamantového kotouče 12. Doporučované diamantové kotouče 13. Samostatné odstranění závad 14. Závěrečné poznámky, kompletace zařízení 15. Informace pro uživatele o likvidaci odpadního zařízení 16. Elektr. schéma, přehled dílů a výkres 17. Záruční list Během práce s elektrickým zařízením vždy dodržujte základní pravidla bezpečnosti práce za účelem eliminace výbuchu, požáru, zásahu elektrickým proudem nebo mechanického zranění. Před zahájením provozu zařízení se seznamte s obsahem návodu k použití. Návod k použití si ponechte pro pozdější potřebu. Přísné dodržování pokynů a doporučení obsažených v návodu k použití bude mít vliv na prodloužení životnosti Vašeho nářadí. ORIGINÁLNÍ NÁVOD Kotoučová řezačka na keramiku DED7831 strana: 1

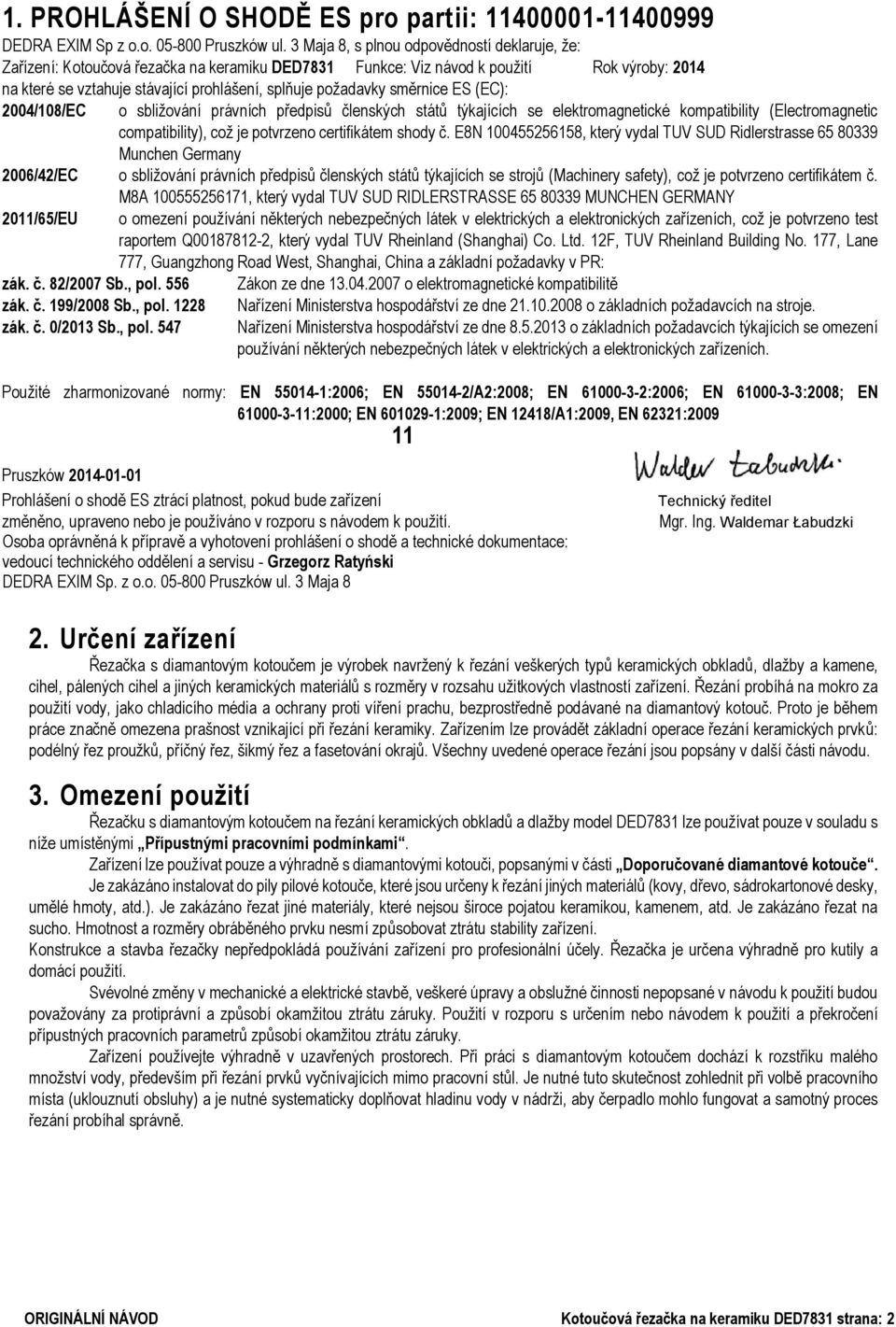

2 1. PROHLÁŠENÍ O SHODĚ ES pro partii: DEDRA EXIM Sp z o.o Pruszków ul. 3 Maja 8, s plnou odpovědností deklaruje, že: Zařízení: Kotoučová řezačka na keramiku DED7831 Funkce: Viz návod k použití Rok výroby: 2014 na které se vztahuje stávající prohlášení, splňuje požadavky směrnice ES (EC): 2004/108/EC o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility (Electromagnetic compatibility), což je potvrzeno certifikátem shody č. E8N , který vydal TUV SUD Ridlerstrasse Munchen Germany 2006/42/EC o sbližování právních předpisů členských států týkajících se strojů (Machinery safety), což je potvrzeno certifikátem č. 2011/65/EU zák. č. 82/2007 Sb., pol. 556 zák. č. 199/2008 Sb., pol zák. č. 0/2013 Sb., pol. 547 M8A , který vydal TUV SUD RIDLERSTRASSE MUNCHEN GERMANY o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních, což je potvrzeno test raportem Q , který vydal TUV Rheinland (Shanghai) Co. Ltd. 12F, TUV Rheinland Building No. 177, Lane 777, Guangzhong Road West, Shanghai, China a základní požadavky v PR: Zákon ze dne o elektromagnetické kompatibilitě Nařízení Ministerstva hospodářství ze dne o základních požadavcích na stroje. Nařízení Ministerstva hospodářství ze dne o základních požadavcích týkajících se omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních. Použité zharmonizované normy: EN :2006; EN /A2:2008; EN :2006; EN :2008; EN :2000; EN :2009; EN 12418/A1:2009, EN 62321: Pruszków Prohlášení o shodě ES ztrácí platnost, pokud bude zařízení změněno, upraveno nebo je používáno v rozporu s návodem k použití. Osoba oprávněná k přípravě a vyhotovení prohlášení o shodě a technické dokumentace: vedoucí technického oddělení a servisu - Grzegorz Ratyński DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 Technický ředitel Mgr. Ing. Waldemar Łabudzki 2. Určení zařízení Řezačka s diamantovým kotoučem je výrobek navržený k řezání veškerých typů keramických obkladů, dlažby a kamene, cihel, pálených cihel a jiných keramických materiálů s rozměry v rozsahu užitkových vlastností zařízení. Řezání probíhá na mokro za použití vody, jako chladicího média a ochrany proti víření prachu, bezprostředně podávané na diamantový kotouč. Proto je během práce značně omezena prašnost vznikající při řezání keramiky. Zařízením lze provádět základní operace řezání keramických prvků: podélný řez proužků, příčný řez, šikmý řez a fasetování okrajů. Všechny uvedené operace řezání jsou popsány v další části návodu. 3. Omezení použití Řezačku s diamantovým kotoučem na řezání keramických obkladů a dlažby model DED7831 lze používat pouze v souladu s níže umístěnými Přípustnými pracovními podmínkami. Zařízení lze používat pouze a výhradně s diamantovými kotouči, popsanými v části Doporučované diamantové kotouče. Je zakázáno instalovat do pily pilové kotouče, které jsou určeny k řezání jiných materiálů (kovy, dřevo, sádrokartonové desky, umělé hmoty, atd.). Je zakázáno řezat jiné materiály, které nejsou široce pojatou keramikou, kamenem, atd. Je zakázáno řezat na sucho. Hmotnost a rozměry obráběného prvku nesmí způsobovat ztrátu stability zařízení. Konstrukce a stavba řezačky nepředpokládá používání zařízení pro profesionální účely. Řezačka je určena výhradně pro kutily a domácí použití. Svévolné změny v mechanické a elektrické stavbě, veškeré úpravy a obslužné činnosti nepopsané v návodu k použití budou považovány za protiprávní a způsobí okamžitou ztrátu záruky. Použití v rozporu s určením nebo návodem k použití a překročení přípustných pracovních parametrů způsobí okamžitou ztrátu záruky. Zařízení používejte výhradně v uzavřených prostorech. Při práci s diamantovým kotoučem dochází k rozstřiku malého množství vody, především při řezání prvků vyčnívajících mimo pracovní stůl. Je nutné tuto skutečnost zohlednit při volbě pracovního místa (uklouznutí obsluhy) a je nutné systematicky doplňovat hladinu vody v nádrži, aby čerpadlo mohlo fungovat a samotný proces řezání probíhal správně. ORIGINÁLNÍ NÁVOD Kotoučová řezačka na keramiku DED7831 strana: 2

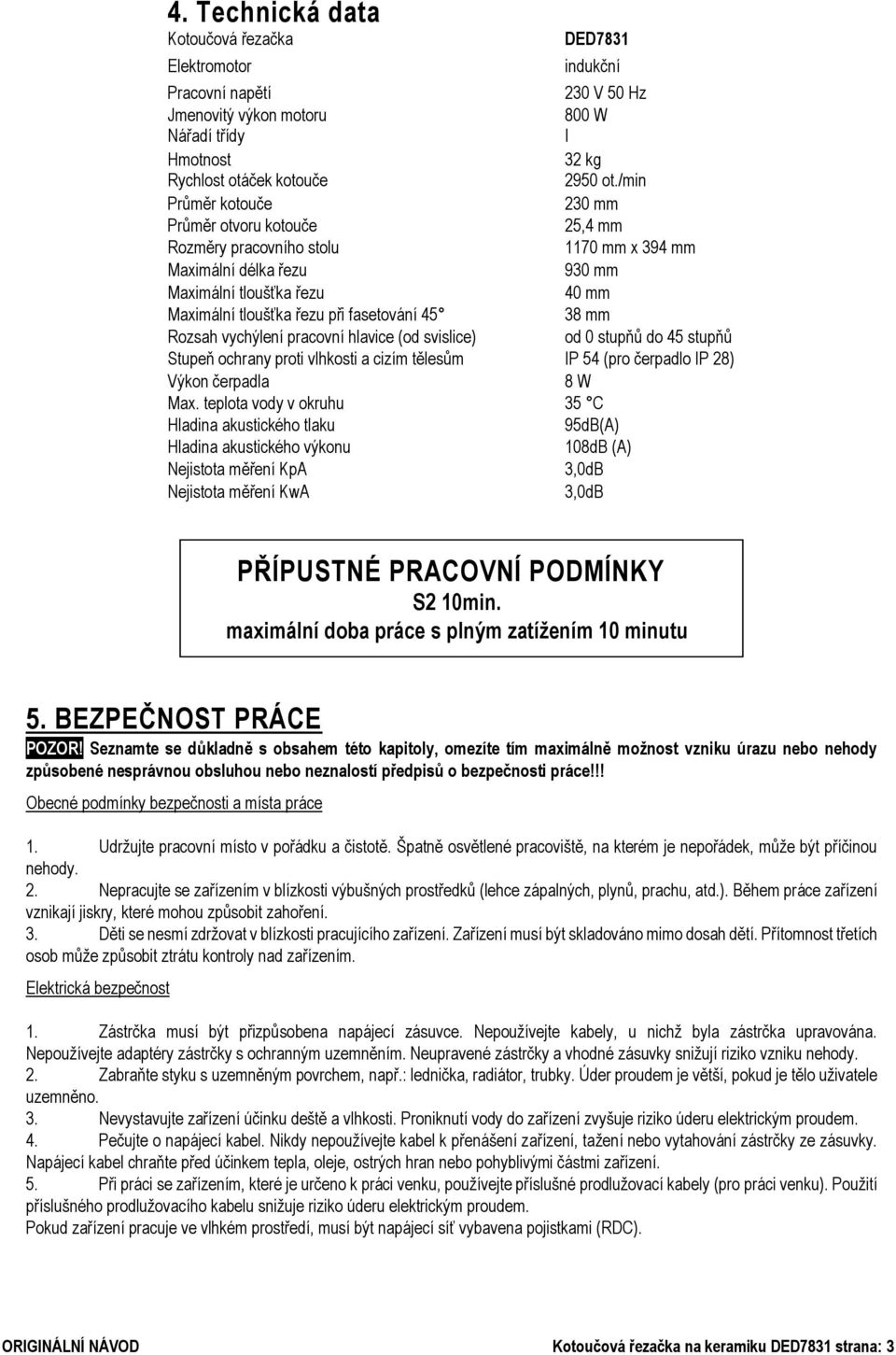

3 4. Technická data Kotoučová řezačka Elektromotor DED7831 indukční Pracovní napětí 230 V 50 Hz Jmenovitý výkon motoru 800 W Nářadí třídy I Hmotnost 32 kg Rychlost otáček kotouče 2950 ot./min Průměr kotouče 230 mm Průměr otvoru kotouče 25,4 mm Rozměry pracovního stolu 1170 mm x 394 mm Maximální délka řezu 930 mm Maximální tloušťka řezu 40 mm Maximální tloušťka řezu při fasetování mm Rozsah vychýlení pracovní hlavice (od svislice) od 0 stupňů do 45 stupňů Stupeň ochrany proti vlhkosti a cizím tělesům IP 54 (pro čerpadlo IP 28) Výkon čerpadla 8 W Max. teplota vody v okruhu 35 C Hladina akustického tlaku 95dB(A) Hladina akustického výkonu 108dB (A) Nejistota měření KpA 3,0dB Nejistota měření KwA 3,0dB PŘÍPUSTNÉ PRACOVNÍ PODMÍNKY S2 10min. maximální doba práce s plným zatížením 10 minutu 5. BEZPEČNOST PRÁCE POZOR! Seznamte se důkladně s obsahem této kapitoly, omezíte tím maximálně možnost vzniku úrazu nebo nehody způsobené nesprávnou obsluhou nebo neznalostí předpisů o bezpečnosti práce!!! Obecné podmínky bezpečnosti a místa práce 1. Udržujte pracovní místo v pořádku a čistotě. Špatně osvětlené pracoviště, na kterém je nepořádek, může být příčinou nehody. 2. Nepracujte se zařízením v blízkosti výbušných prostředků (lehce zápalných, plynů, prachu, atd.). Během práce zařízení vznikají jiskry, které mohou způsobit zahoření. 3. Děti se nesmí zdržovat v blízkosti pracujícího zařízení. Zařízení musí být skladováno mimo dosah dětí. Přítomnost třetích osob může způsobit ztrátu kontroly nad zařízením. Elektrická bezpečnost 1. Zástrčka musí být přizpůsobena napájecí zásuvce. Nepoužívejte kabely, u nichž byla zástrčka upravována. Nepoužívejte adaptéry zástrčky s ochranným uzemněním. Neupravené zástrčky a vhodné zásuvky snižují riziko vzniku nehody. 2. Zabraňte styku s uzemněným povrchem, např.: lednička, radiátor, trubky. Úder proudem je větší, pokud je tělo uživatele uzemněno. 3. Nevystavujte zařízení účinku deště a vlhkosti. Proniknutí vody do zařízení zvyšuje riziko úderu elektrickým proudem. 4. Pečujte o napájecí kabel. Nikdy nepoužívejte kabel k přenášení zařízení, tažení nebo vytahování zástrčky ze zásuvky. Napájecí kabel chraňte před účinkem tepla, oleje, ostrých hran nebo pohyblivými částmi zařízení. 5. Při práci se zařízením, které je určeno k práci venku, používejte příslušné prodlužovací kabely (pro práci venku). Použití příslušného prodlužovacího kabelu snižuje riziko úderu elektrickým proudem. Pokud zařízení pracuje ve vlhkém prostředí, musí být napájecí síť vybavena pojistkami (RDC). ORIGINÁLNÍ NÁVOD Kotoučová řezačka na keramiku DED7831 strana: 3

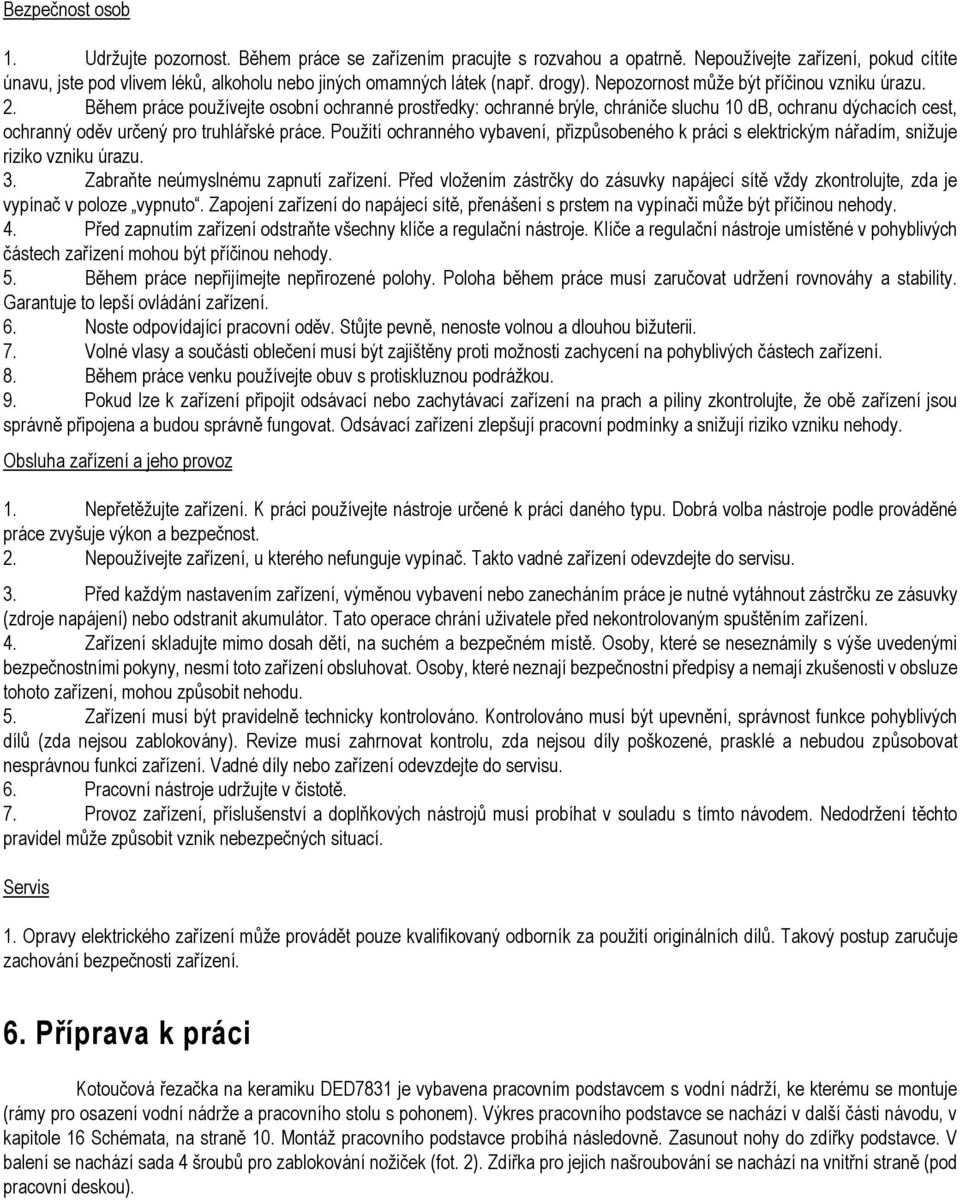

4 Bezpečnost osob 1. Udržujte pozornost. Během práce se zařízením pracujte s rozvahou a opatrně. Nepoužívejte zařízení, pokud cítíte únavu, jste pod vlivem léků, alkoholu nebo jiných omamných látek (např. drogy). Nepozornost může být příčinou vzniku úrazu. 2. Během práce používejte osobní ochranné prostředky: ochranné brýle, chrániče sluchu 10 db, ochranu dýchacích cest, ochranný oděv určený pro truhlářské práce. Použití ochranného vybavení, přizpůsobeného k práci s elektrickým nářadím, snižuje riziko vzniku úrazu. 3. Zabraňte neúmyslnému zapnutí zařízení. Před vložením zástrčky do zásuvky napájecí sítě vždy zkontrolujte, zda je vypínač v poloze vypnuto. Zapojení zařízení do napájecí sítě, přenášení s prstem na vypínači může být příčinou nehody. 4. Před zapnutím zařízení odstraňte všechny klíče a regulační nástroje. Klíče a regulační nástroje umístěné v pohyblivých částech zařízení mohou být příčinou nehody. 5. Během práce nepřijímejte nepřirozené polohy. Poloha během práce musí zaručovat udržení rovnováhy a stability. Garantuje to lepší ovládání zařízení. 6. Noste odpovídající pracovní oděv. Stůjte pevně, nenoste volnou a dlouhou bižuterii. 7. Volné vlasy a součásti oblečení musí být zajištěny proti možnosti zachycení na pohyblivých částech zařízení. 8. Během práce venku používejte obuv s protiskluznou podrážkou. 9. Pokud lze k zařízení připojit odsávací nebo zachytávací zařízení na prach a piliny zkontrolujte, že obě zařízení jsou správně připojena a budou správně fungovat. Odsávací zařízení zlepšují pracovní podmínky a snižují riziko vzniku nehody. Obsluha zařízení a jeho provoz 1. Nepřetěžujte zařízení. K práci používejte nástroje určené k práci daného typu. Dobrá volba nástroje podle prováděné práce zvyšuje výkon a bezpečnost. 2. Nepoužívejte zařízení, u kterého nefunguje vypínač. Takto vadné zařízení odevzdejte do servisu. 3. Před každým nastavením zařízení, výměnou vybavení nebo zanecháním práce je nutné vytáhnout zástrčku ze zásuvky (zdroje napájení) nebo odstranit akumulátor. Tato operace chrání uživatele před nekontrolovaným spuštěním zařízení. 4. Zařízení skladujte mimo dosah dětí, na suchém a bezpečném místě. Osoby, které se neseznámily s výše uvedenými bezpečnostními pokyny, nesmí toto zařízení obsluhovat. Osoby, které neznají bezpečnostní předpisy a nemají zkušenosti v obsluze tohoto zařízení, mohou způsobit nehodu. 5. Zařízení musí být pravidelně technicky kontrolováno. Kontrolováno musí být upevnění, správnost funkce pohyblivých dílů (zda nejsou zablokovány). Revize musí zahrnovat kontrolu, zda nejsou díly poškozené, prasklé a nebudou způsobovat nesprávnou funkci zařízení. Vadné díly nebo zařízení odevzdejte do servisu. 6. Pracovní nástroje udržujte v čistotě. 7. Provoz zařízení, příslušenství a doplňkových nástrojů musí probíhat v souladu s tímto návodem. Nedodržení těchto pravidel může způsobit vznik nebezpečných situací. Servis 1. Opravy elektrického zařízení může provádět pouze kvalifikovaný odborník za použití originálních dílů. Takový postup zaručuje zachování bezpečnosti zařízení. 6. Příprava k práci Kotoučová řezačka na keramiku DED7831 je vybavena pracovním podstavcem s vodní nádrží, ke kterému se montuje (rámy pro osazení vodní nádrže a pracovního stolu s pohonem). Výkres pracovního podstavce se nachází v další části návodu, v kapitole 16 Schémata, na straně 10. Montáž pracovního podstavce probíhá následovně. Zasunout nohy do zdířky podstavce. V balení se nachází sada 4 šroubů pro zablokování nožiček (fot. 2). Zdířka pro jejich našroubování se nachází na vnitřní straně (pod pracovní deskou).

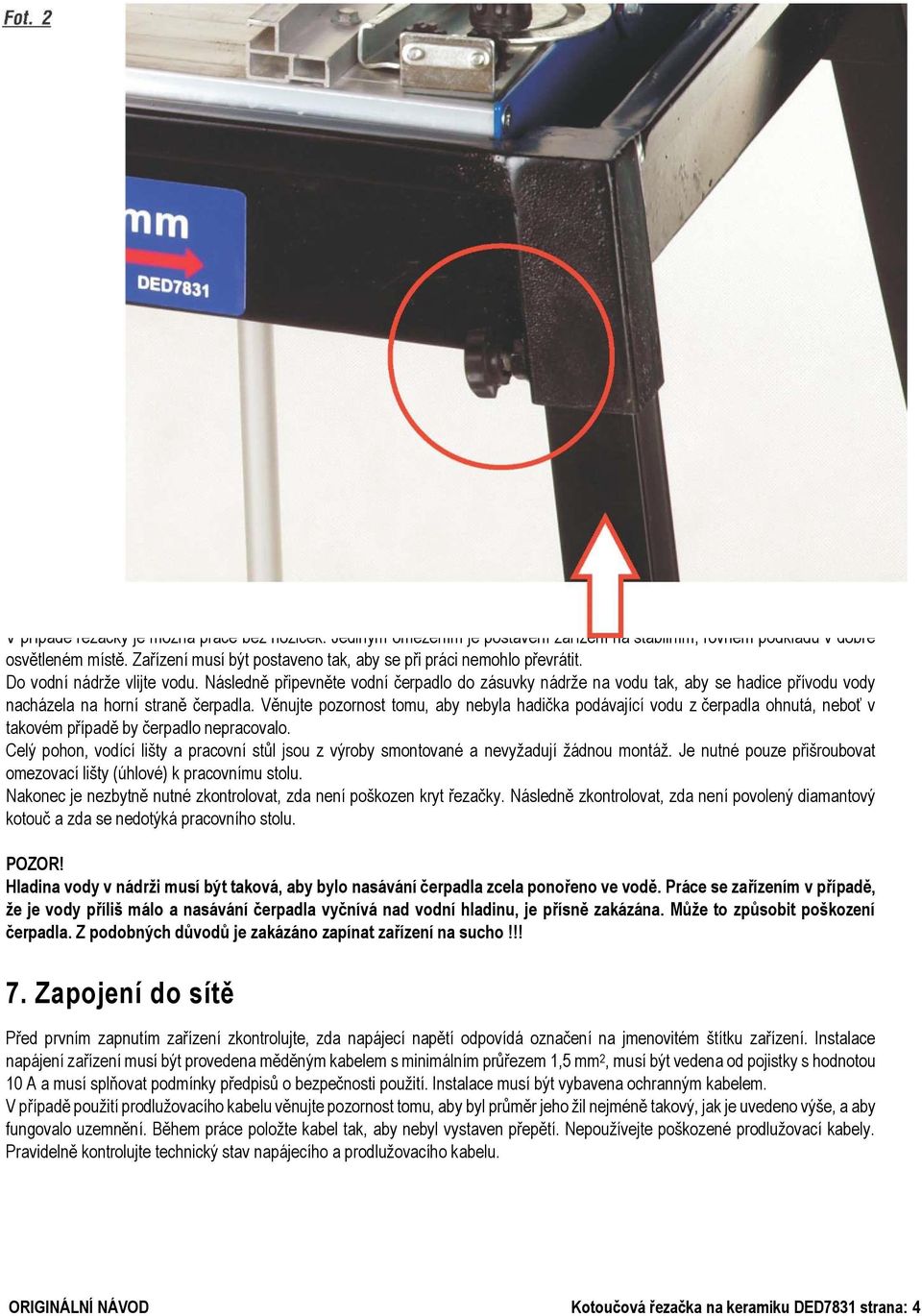

5 V případě řezačky je možná práce bez nožiček. Jediným omezením je postavení zařízení na stabilním, rovném podkladu v dobře osvětleném místě. Zařízení musí být postaveno tak, aby se při práci nemohlo převrátit. Do vodní nádrže vlijte vodu. Následně připevněte vodní čerpadlo do zásuvky nádrže na vodu tak, aby se hadice přívodu vody nacházela na horní straně čerpadla. Věnujte pozornost tomu, aby nebyla hadička podávající vodu z čerpadla ohnutá, neboť v takovém případě by čerpadlo nepracovalo. Celý pohon, vodící lišty a pracovní stůl jsou z výroby smontované a nevyžadují žádnou montáž. Je nutné pouze přišroubovat omezovací lišty (úhlové) k pracovnímu stolu. Nakonec je nezbytně nutné zkontrolovat, zda není poškozen kryt řezačky. Následně zkontrolovat, zda není povolený diamantový kotouč a zda se nedotýká pracovního stolu. POZOR! Hladina vody v nádrži musí být taková, aby bylo nasávání čerpadla zcela ponořeno ve vodě. Práce se zařízením v případě, že je vody příliš málo a nasávání čerpadla vyčnívá nad vodní hladinu, je přísně zakázána. Může to způsobit poškození čerpadla. Z podobných důvodů je zakázáno zapínat zařízení na sucho!!! 7. Zapojení do sítě Před prvním zapnutím zařízení zkontrolujte, zda napájecí napětí odpovídá označení na jmenovitém štítku zařízení. Instalace napájení zařízení musí být provedena měděným kabelem s minimálním průřezem 1,5 mm 2, musí být vedena od pojistky s hodnotou 10 A a musí splňovat podmínky předpisů o bezpečnosti použití. Instalace musí být vybavena ochranným kabelem. V případě použití prodlužovacího kabelu věnujte pozornost tomu, aby byl průměr jeho žil nejméně takový, jak je uvedeno výše, a aby fungovalo uzemnění. Během práce položte kabel tak, aby nebyl vystaven přepětí. Nepoužívejte poškozené prodlužovací kabely. Pravidelně kontrolujte technický stav napájecího a prodlužovacího kabelu. ORIGINÁLNÍ NÁVOD Kotoučová řezačka na keramiku DED7831 strana: 4

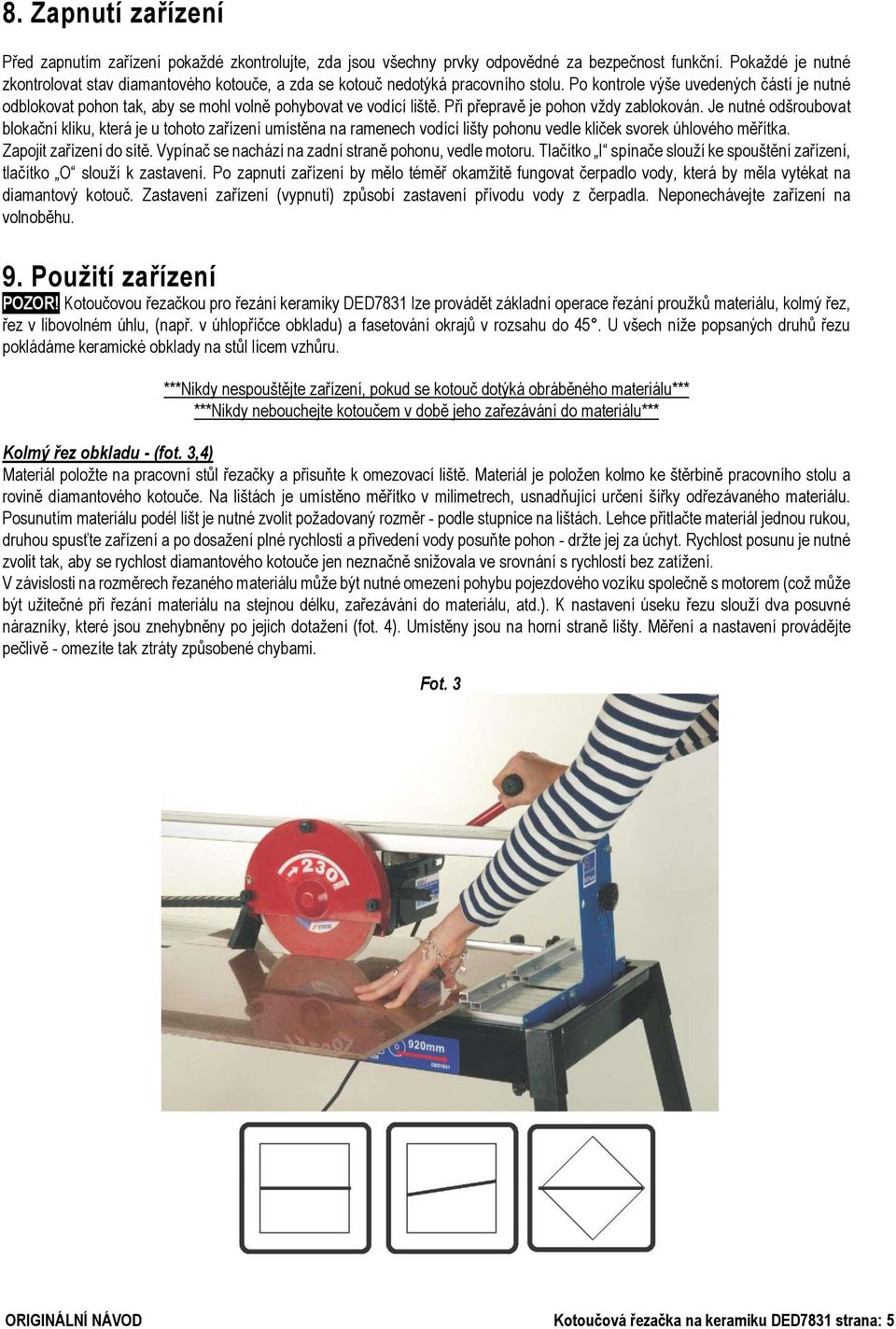

6 8. Zapnutí zařízení Před zapnutím zařízení pokaždé zkontrolujte, zda jsou všechny prvky odpovědné za bezpečnost funkční. Pokaždé je nutné zkontrolovat stav diamantového kotouče, a zda se kotouč nedotýká pracovního stolu. Po kontrole výše uvedených částí je nutné odblokovat pohon tak, aby se mohl volně pohybovat ve vodící liště. Při přepravě je pohon vždy zablokován. Je nutné odšroubovat blokační kliku, která je u tohoto zařízení umístěna na ramenech vodící lišty pohonu vedle kliček svorek úhlového měřítka. Zapojit zařízení do sítě. Vypínač se nachází na zadní straně pohonu, vedle motoru. Tlačítko I spínače slouží ke spouštění zařízení, tlačítko O slouží k zastavení. Po zapnutí zařízení by mělo téměř okamžitě fungovat čerpadlo vody, která by měla vytékat na diamantový kotouč. Zastavení zařízení (vypnutí) způsobí zastavení přívodu vody z čerpadla. Neponechávejte zařízení na volnoběhu. 9. Použití zařízení POZOR! Kotoučovou řezačkou pro řezání keramiky DED7831 lze provádět základní operace řezání proužků materiálu, kolmý řez, řez v libovolném úhlu, (např. v úhlopříčce obkladu) a fasetování okrajů v rozsahu do 45. U všech níže popsaných druhů řezu pokládáme keramické obklady na stůl lícem vzhůru. ***Nikdy nespouštějte zařízení, pokud se kotouč dotýká obráběného materiálu*** ***Nikdy nebouchejte kotoučem v době jeho zařezávání do materiálu*** Kolmý řez obkladu - (fot. 3,4) Materiál položte na pracovní stůl řezačky a přisuňte k omezovací liště. Materiál je položen kolmo ke štěrbině pracovního stolu a rovině diamantového kotouče. Na lištách je umístěno měřítko v milimetrech, usnadňující určení šířky odřezávaného materiálu. Posunutím materiálu podél lišt je nutné zvolit požadovaný rozměr - podle stupnice na lištách. Lehce přitlačte materiál jednou rukou, druhou spusťte zařízení a po dosažení plné rychlosti a přivedení vody posuňte pohon - držte jej za úchyt. Rychlost posunu je nutné zvolit tak, aby se rychlost diamantového kotouče jen neznačně snižovala ve srovnání s rychlostí bez zatížení. V závislosti na rozměrech řezaného materiálu může být nutné omezení pohybu pojezdového vozíku společně s motorem (což může být užitečné při řezání materiálu na stejnou délku, zařezávání do materiálu, atd.). K nastavení úseku řezu slouží dva posuvné nárazníky, které jsou znehybněny po jejich dotažení (fot. 4). Umístěny jsou na horní straně lišty. Měření a nastavení provádějte pečlivě - omezíte tak ztráty způsobené chybami. Fot. 3 ORIGINÁLNÍ NÁVOD Kotoučová řezačka na keramiku DED7831 strana: 5

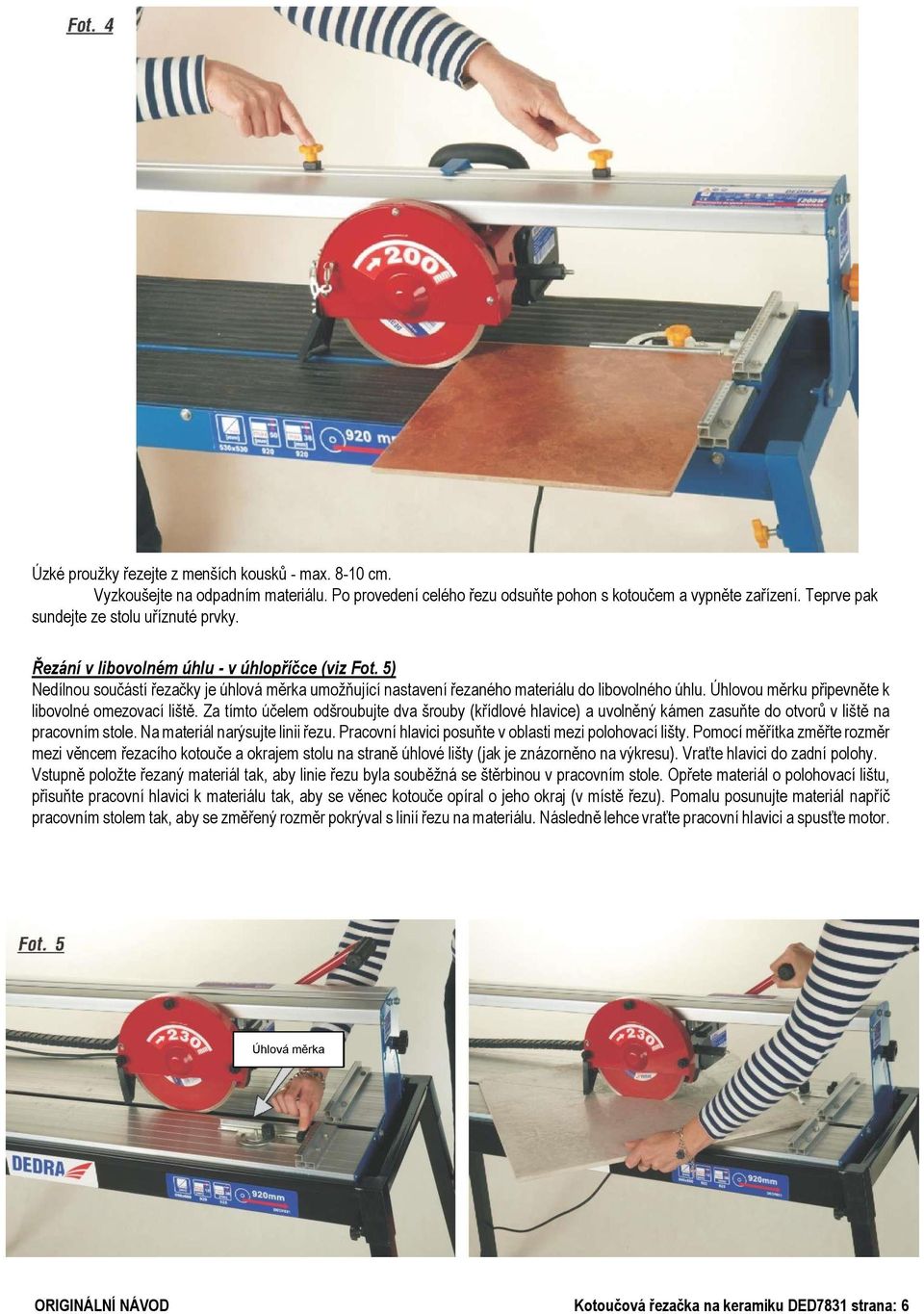

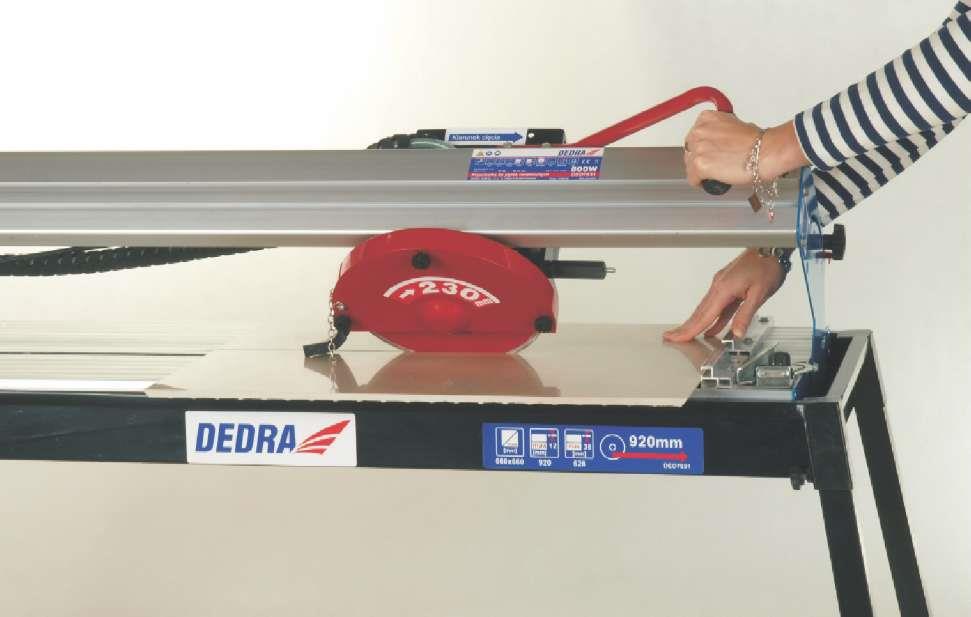

7 Úzké proužky řezejte z menších kousků - max cm. Vyzkoušejte na odpadním materiálu. Po provedení celého řezu odsuňte pohon s kotoučem a vypněte zařízení. Teprve pak sundejte ze stolu uříznuté prvky. Řezání v libovolném úhlu - v úhlopříčce (viz Fot. 5) Nedílnou součástí řezačky je úhlová měrka umožňující nastavení řezaného materiálu do libovolného úhlu. Úhlovou měrku připevněte k libovolné omezovací liště. Za tímto účelem odšroubujte dva šrouby (křídlové hlavice) a uvolněný kámen zasuňte do otvorů v liště na pracovním stole. Na materiál narýsujte linii řezu. Pracovní hlavici posuňte v oblasti mezi polohovací lišty. Pomocí měřítka změřte rozměr mezi věncem řezacího kotouče a okrajem stolu na straně úhlové lišty (jak je znázorněno na výkresu). Vraťte hlavici do zadní polohy. Vstupně položte řezaný materiál tak, aby linie řezu byla souběžná se štěrbinou v pracovním stole. Opřete materiál o polohovací lištu, přisuňte pracovní hlavici k materiálu tak, aby se věnec kotouče opíral o jeho okraj (v místě řezu). Pomalu posunujte materiál napříč pracovním stolem tak, aby se změřený rozměr pokrýval s linií řezu na materiálu. Následně lehce vraťte pracovní hlavici a spusťte motor. Úhlová měrka ORIGINÁLNÍ NÁVOD Kotoučová řezačka na keramiku DED7831 strana: 6

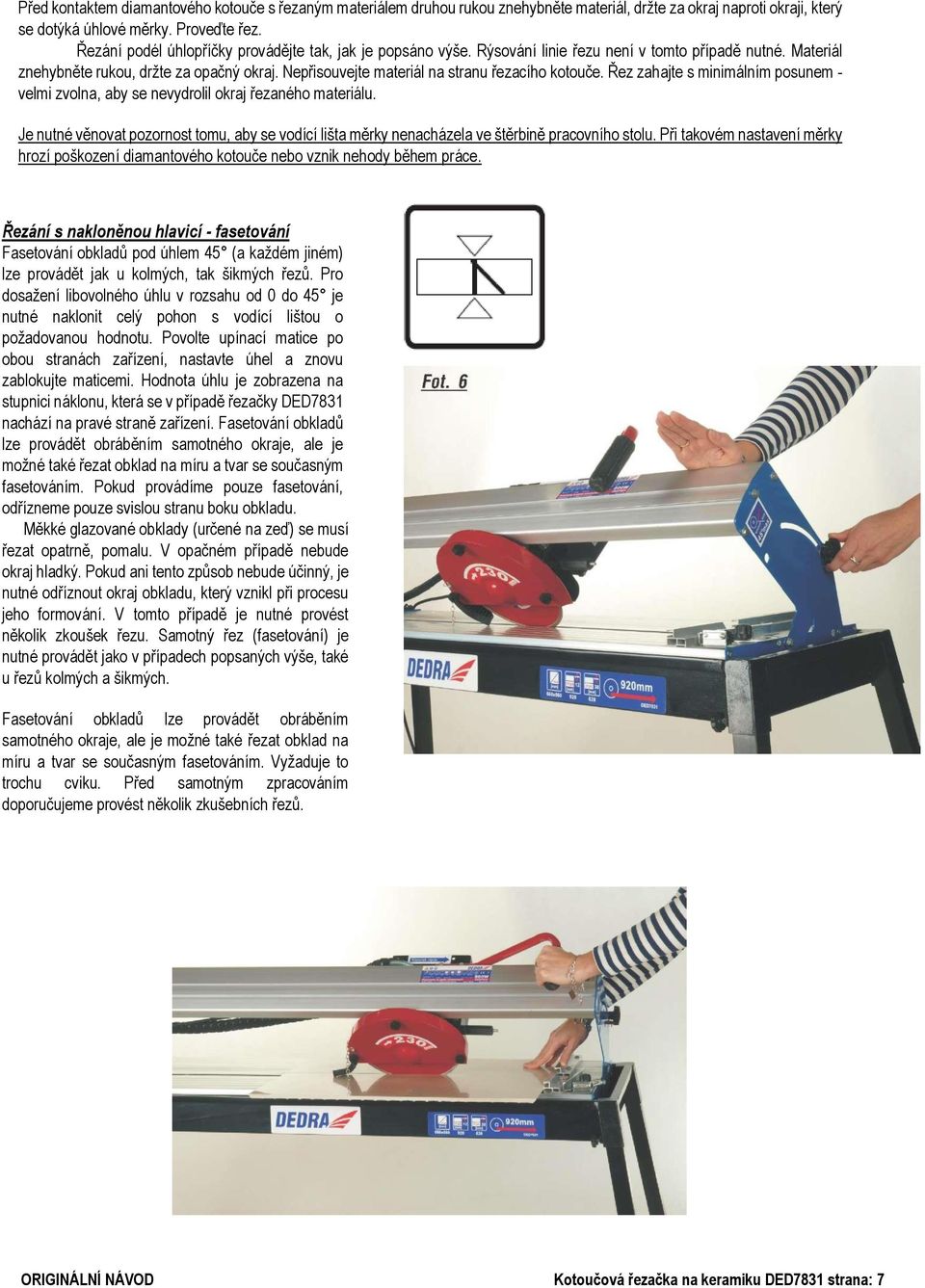

8 Před kontaktem diamantového kotouče s řezaným materiálem druhou rukou znehybněte materiál, držte za okraj naproti okraji, který se dotýká úhlové měrky. Proveďte řez. Řezání podél úhlopříčky provádějte tak, jak je popsáno výše. Rýsování linie řezu není v tomto případě nutné. Materiál znehybněte rukou, držte za opačný okraj. Nepřisouvejte materiál na stranu řezacího kotouče. Řez zahajte s minimálním posunem - velmi zvolna, aby se nevydrolil okraj řezaného materiálu. Je nutné věnovat pozornost tomu, aby se vodící lišta měrky nenacházela ve štěrbině pracovního stolu. Při takovém nastavení měrky hrozí poškození diamantového kotouče nebo vznik nehody během práce. Řezání s nakloněnou hlavicí - fasetování Fasetování obkladů pod úhlem 45 (a každém jiném) lze provádět jak u kolmých, tak šikmých řezů. Pro dosažení libovolného úhlu v rozsahu od 0 do 45 je nutné naklonit celý pohon s vodící lištou o požadovanou hodnotu. Povolte upínací matice po obou stranách zařízení, nastavte úhel a znovu zablokujte maticemi. Hodnota úhlu je zobrazena na stupnici náklonu, která se v případě řezačky DED7831 nachází na pravé straně zařízení. Fasetování obkladů lze provádět obráběním samotného okraje, ale je možné také řezat obklad na míru a tvar se současným fasetováním. Pokud provádíme pouze fasetování, odřízneme pouze svislou stranu boku obkladu. Měkké glazované obklady (určené na zeď) se musí řezat opatrně, pomalu. V opačném případě nebude okraj hladký. Pokud ani tento způsob nebude účinný, je nutné odříznout okraj obkladu, který vznikl při procesu jeho formování. V tomto případě je nutné provést několik zkoušek řezu. Samotný řez (fasetování) je nutné provádět jako v případech popsaných výše, také u řezů kolmých a šikmých. Fasetování obkladů lze provádět obráběním samotného okraje, ale je možné také řezat obklad na míru a tvar se současným fasetováním. Vyžaduje to trochu cviku. Před samotným zpracováním doporučujeme provést několik zkušebních řezů. ORIGINÁLNÍ NÁVOD Kotoučová řezačka na keramiku DED7831 strana: 7

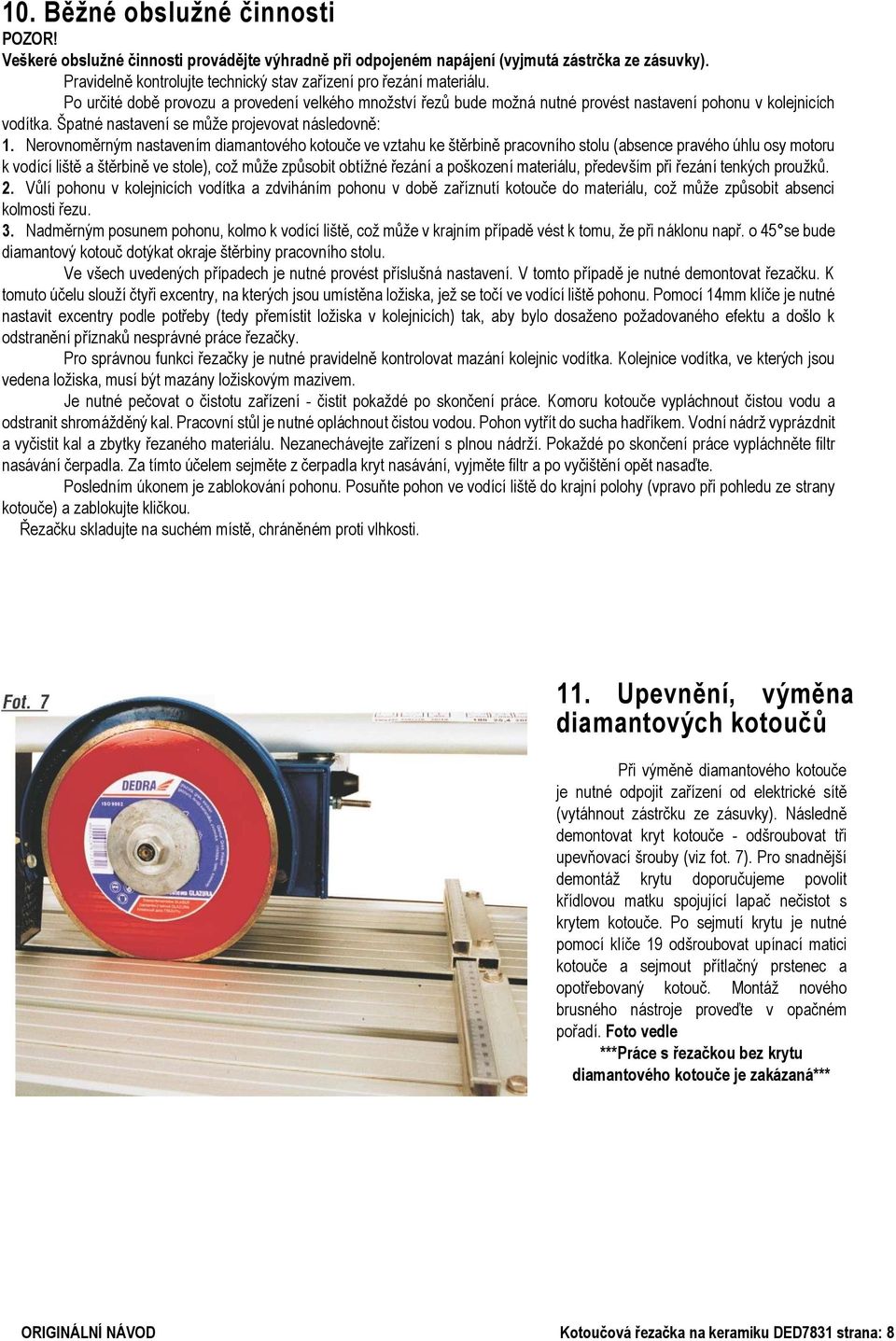

9 10. Běžné obslužné činnosti POZOR! Veškeré obslužné činnosti provádějte výhradně při odpojeném napájení (vyjmutá zástrčka ze zásuvky). Pravidelně kontrolujte technický stav zařízení pro řezání materiálu. Po určité době provozu a provedení velkého množství řezů bude možná nutné provést nastavení pohonu v kolejnicích vodítka. Špatné nastavení se může projevovat následovně: 1. Nerovnoměrným nastavením diamantového kotouče ve vztahu ke štěrbině pracovního stolu (absence pravého úhlu osy motoru k vodící liště a štěrbině ve stole), což může způsobit obtížné řezání a poškození materiálu, především při řezání tenkých proužků. 2. Vůlí pohonu v kolejnicích vodítka a zdviháním pohonu v době zaříznutí kotouče do materiálu, což může způsobit absenci kolmosti řezu. 3. Nadměrným posunem pohonu, kolmo k vodící liště, což může v krajním případě vést k tomu, že při náklonu např. o 45 se bude diamantový kotouč dotýkat okraje štěrbiny pracovního stolu. Ve všech uvedených případech je nutné provést příslušná nastavení. V tomto případě je nutné demontovat řezačku. K tomuto účelu slouží čtyři excentry, na kterých jsou umístěna ložiska, jež se točí ve vodící liště pohonu. Pomocí 14mm klíče je nutné nastavit excentry podle potřeby (tedy přemístit ložiska v kolejnicích) tak, aby bylo dosaženo požadovaného efektu a došlo k odstranění příznaků nesprávné práce řezačky. Pro správnou funkci řezačky je nutné pravidelně kontrolovat mazání kolejnic vodítka. Kolejnice vodítka, ve kterých jsou vedena ložiska, musí být mazány ložiskovým mazivem. Je nutné pečovat o čistotu zařízení - čistit pokaždé po skončení práce. Komoru kotouče vypláchnout čistou vodu a odstranit shromážděný kal. Pracovní stůl je nutné opláchnout čistou vodou. Pohon vytřít do sucha hadříkem. Vodní nádrž vyprázdnit a vyčistit kal a zbytky řezaného materiálu. Nezanechávejte zařízení s plnou nádrží. Pokaždé po skončení práce vypláchněte filtr nasávání čerpadla. Za tímto účelem sejměte z čerpadla kryt nasávání, vyjměte filtr a po vyčištění opět nasaďte. Posledním úkonem je zablokování pohonu. Posuňte pohon ve vodící liště do krajní polohy (vpravo při pohledu ze strany kotouče) a zablokujte kličkou. Řezačku skladujte na suchém místě, chráněném proti vlhkosti. 11. Upevnění, výměna diamantových kotoučů Při výměně diamantového kotouče je nutné odpojit zařízení od elektrické sítě (vytáhnout zástrčku ze zásuvky). Následně demontovat kryt kotouče - odšroubovat tři upevňovací šrouby (viz fot. 7). Pro snadnější demontáž krytu doporučujeme povolit křídlovou matku spojující lapač nečistot s krytem kotouče. Po sejmutí krytu je nutné pomocí klíče 19 odšroubovat upínací matici kotouče a sejmout přítlačný prstenec a opotřebovaný kotouč. Montáž nového brusného nástroje proveďte v opačném pořadí. Foto vedle ***Práce s řezačkou bez krytu diamantového kotouče je zakázaná*** ORIGINÁLNÍ NÁVOD Kotoučová řezačka na keramiku DED7831 strana: 8

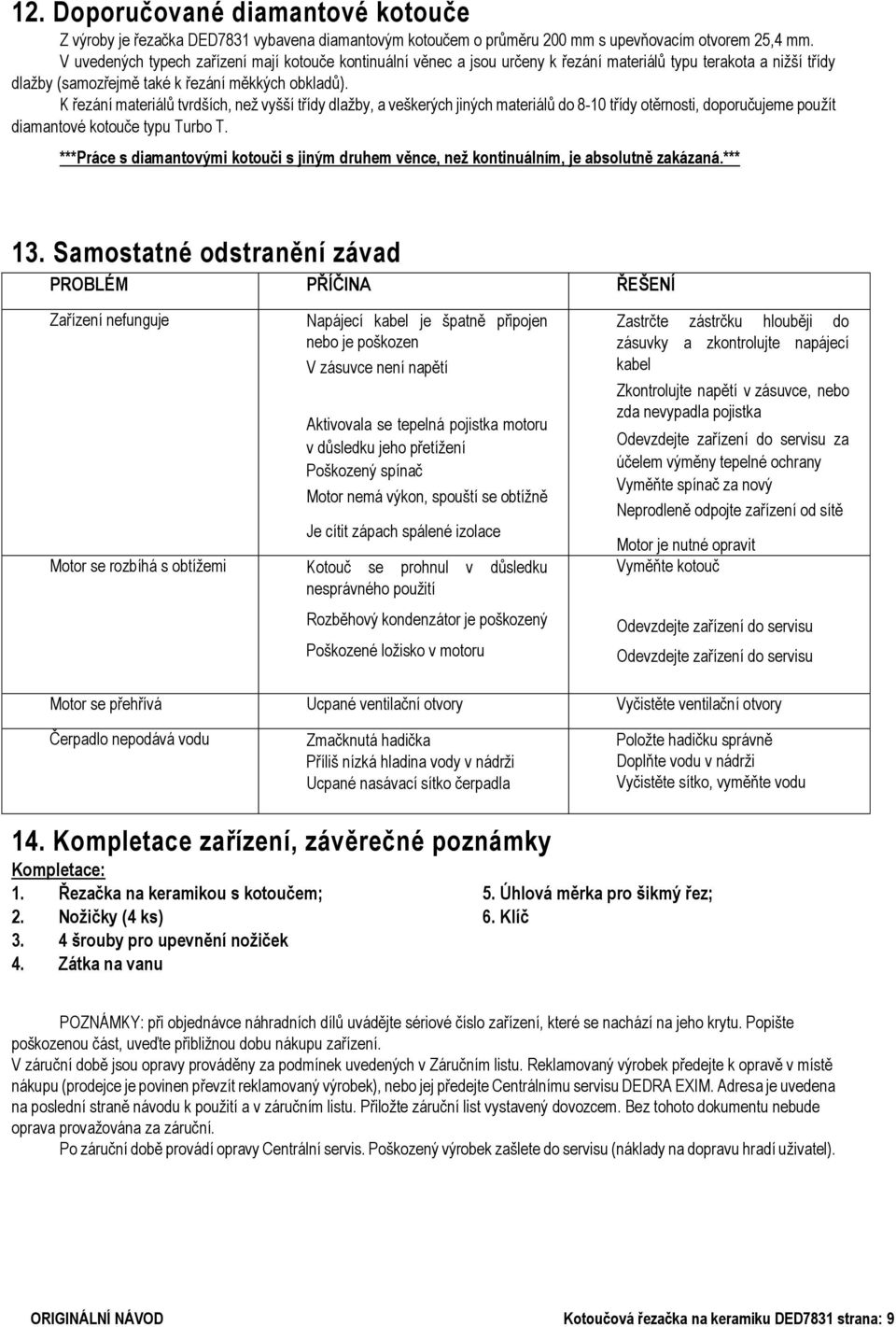

10 12. Doporučované diamantové kotouče Z výroby je řezačka DED7831 vybavena diamantovým kotoučem o průměru 200 mm s upevňovacím otvorem 25,4 mm. V uvedených typech zařízení mají kotouče kontinuální věnec a jsou určeny k řezání materiálů typu terakota a nižší třídy dlažby (samozřejmě také k řezání měkkých obkladů). K řezání materiálů tvrdších, než vyšší třídy dlažby, a veškerých jiných materiálů do 8-10 třídy otěrnosti, doporučujeme použít diamantové kotouče typu Turbo T. ***Práce s diamantovými kotouči s jiným druhem věnce, než kontinuálním, je absolutně zakázaná.*** 13. Samostatné odstranění závad PROBLÉM PŘÍČINA ŘEŠENÍ Zařízení nefunguje Napájecí kabel je špatně připojen nebo je poškozen V zásuvce není napětí Aktivovala se tepelná pojistka motoru v důsledku jeho přetížení Poškozený spínač Motor nemá výkon, spouští se obtížně Je cítit zápach spálené izolace Motor se rozbíhá s obtížemi Kotouč se prohnul v důsledku nesprávného použití Rozběhový kondenzátor je poškozený Poškozené ložisko v motoru Zastrčte zástrčku hlouběji do zásuvky a zkontrolujte napájecí kabel Zkontrolujte napětí v zásuvce, nebo zda nevypadla pojistka Odevzdejte zařízení do servisu za účelem výměny tepelné ochrany Vyměňte spínač za nový Neprodleně odpojte zařízení od sítě Motor je nutné opravit Vyměňte kotouč Odevzdejte zařízení do servisu Odevzdejte zařízení do servisu Motor se přehřívá Ucpané ventilační otvory Vyčistěte ventilační otvory Čerpadlo nepodává vodu Zmačknutá hadička Příliš nízká hladina vody v nádrži Ucpané nasávací sítko čerpadla Položte hadičku správně Doplňte vodu v nádrži Vyčistěte sítko, vyměňte vodu 14. Kompletace zařízení, závěrečné poznámky Kompletace: 1. Řezačka na keramikou s kotoučem; 5. Úhlová měrka pro šikmý řez; 2. Nožičky (4 ks) 6. Klíč 3. 4 šrouby pro upevnění nožiček 4. Zátka na vanu POZNÁMKY: při objednávce náhradních dílů uvádějte sériové číslo zařízení, které se nachází na jeho krytu. Popište poškozenou část, uveďte přibližnou dobu nákupu zařízení. V záruční době jsou opravy prováděny za podmínek uvedených v Záručním listu. Reklamovaný výrobek předejte k opravě v místě nákupu (prodejce je povinen převzít reklamovaný výrobek), nebo jej předejte Centrálnímu servisu DEDRA EXIM. Adresa je uvedena na poslední straně návodu k použití a v záručním listu. Přiložte záruční list vystavený dovozcem. Bez tohoto dokumentu nebude oprava provažována za záruční. Po záruční době provádí opravy Centrální servis. Poškozený výrobek zašlete do servisu (náklady na dopravu hradí uživatel). ORIGINÁLNÍ NÁVOD Kotoučová řezačka na keramiku DED7831 strana: 9

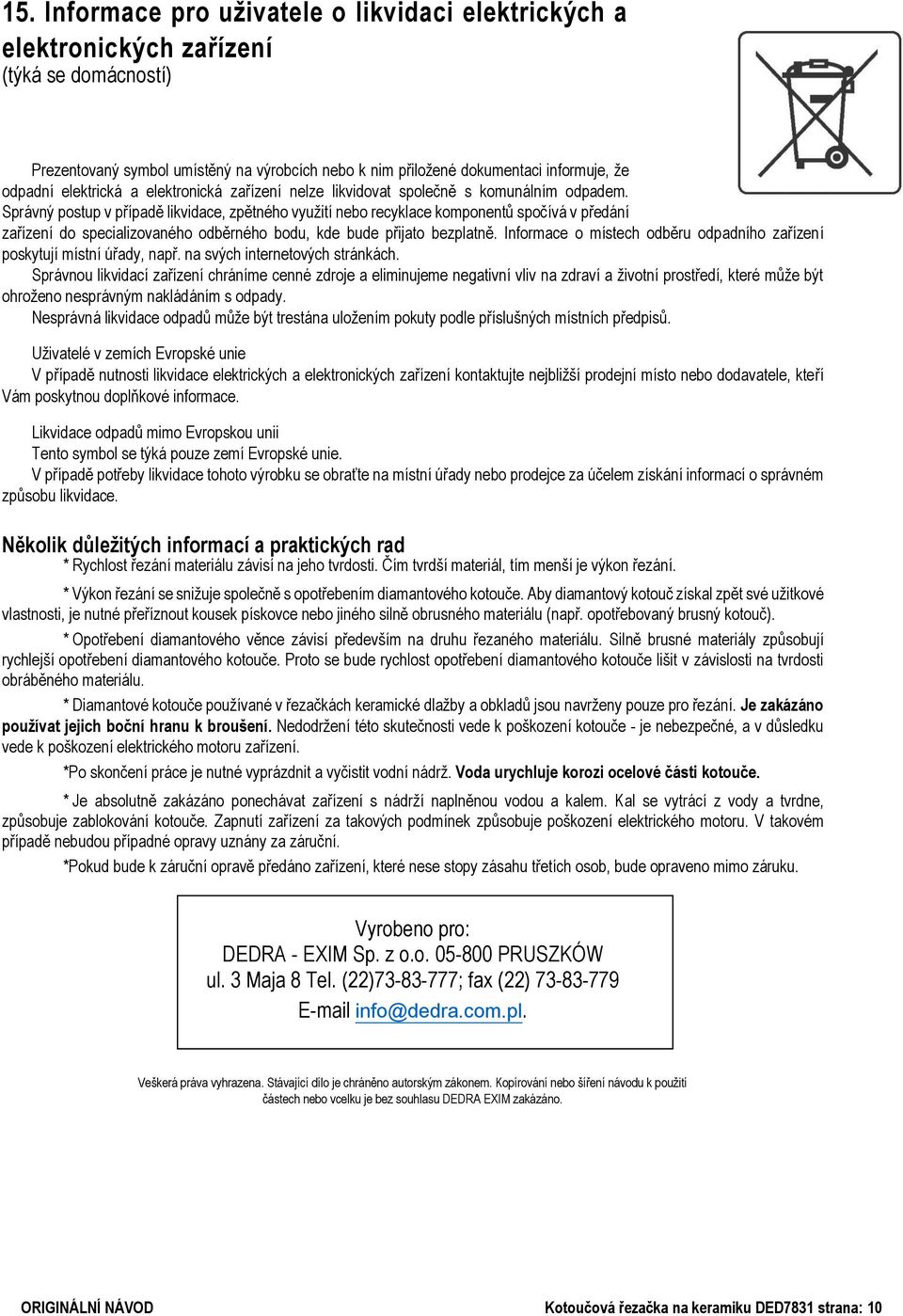

11 15. Informace pro uživatele o likvidaci elektrických a elektronických zařízení (týká se domácností) Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že odpadní elektrická a elektronická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace komponentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru odpadního zařízení poskytují místní úřady, např. na svých internetových stránkách. Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů. Uživatelé v zemích Evropské unie V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové informace. Likvidace odpadů mimo Evropskou unii Tento symbol se týká pouze zemí Evropské unie. V případě potřeby likvidace tohoto výrobku se obraťte na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace. Několik důležitých informací a praktických rad * Rychlost řezání materiálu závisí na jeho tvrdosti. Čím tvrdší materiál, tím menší je výkon řezání. * Výkon řezání se snižuje společně s opotřebením diamantového kotouče. Aby diamantový kotouč získal zpět své užitkové vlastnosti, je nutné přeříznout kousek pískovce nebo jiného silně obrusného materiálu (např. opotřebovaný brusný kotouč). * Opotřebení diamantového věnce závisí především na druhu řezaného materiálu. Silně brusné materiály způsobují rychlejší opotřebení diamantového kotouče. Proto se bude rychlost opotřebení diamantového kotouče lišit v závislosti na tvrdosti obráběného materiálu. * Diamantové kotouče používané v řezačkách keramické dlažby a obkladů jsou navrženy pouze pro řezání. Je zakázáno používat jejich boční hranu k broušení. Nedodržení této skutečnosti vede k poškození kotouče - je nebezpečné, a v důsledku vede k poškození elektrického motoru zařízení. *Po skončení práce je nutné vyprázdnit a vyčistit vodní nádrž. Voda urychluje korozi ocelové části kotouče. * Je absolutně zakázáno ponechávat zařízení s nádrží naplněnou vodou a kalem. Kal se vytrácí z vody a tvrdne, způsobuje zablokování kotouče. Zapnutí zařízení za takových podmínek způsobuje poškození elektrického motoru. V takovém případě nebudou případné opravy uznány za záruční. *Pokud bude k záruční opravě předáno zařízení, které nese stopy zásahu třetích osob, bude opraveno mimo záruku. Vyrobeno pro: DEDRA - EXIM Sp. z o.o PRUSZKÓW ul. 3 Maja 8 Tel. (22) ; fax (22) info@dedra.com.pl. Veškerá práva vyhrazena. Stávající dílo je chráněno autorským zákonem. Kopírování nebo šíření návodu k použití částech nebo vcelku je bez souhlasu DEDRA EXIM zakázáno. ORIGINÁLNÍ NÁVOD Kotoučová řezačka na keramiku DED7831 strana: 10

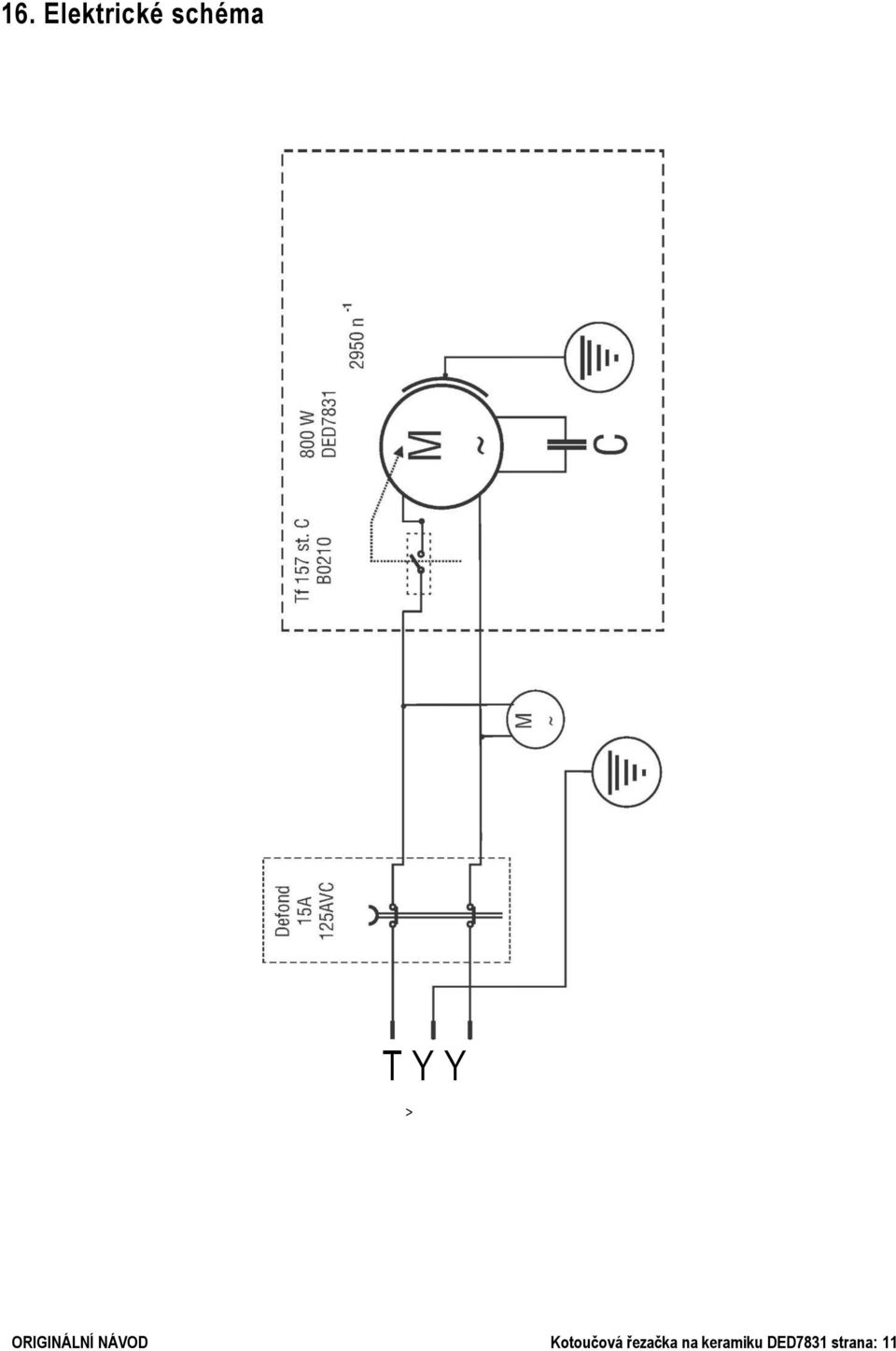

12 16. Elektrické schéma T Y Y > ORIGINÁLNÍ NÁVOD Kotoučová řezačka na keramiku DED7831 strana: 11

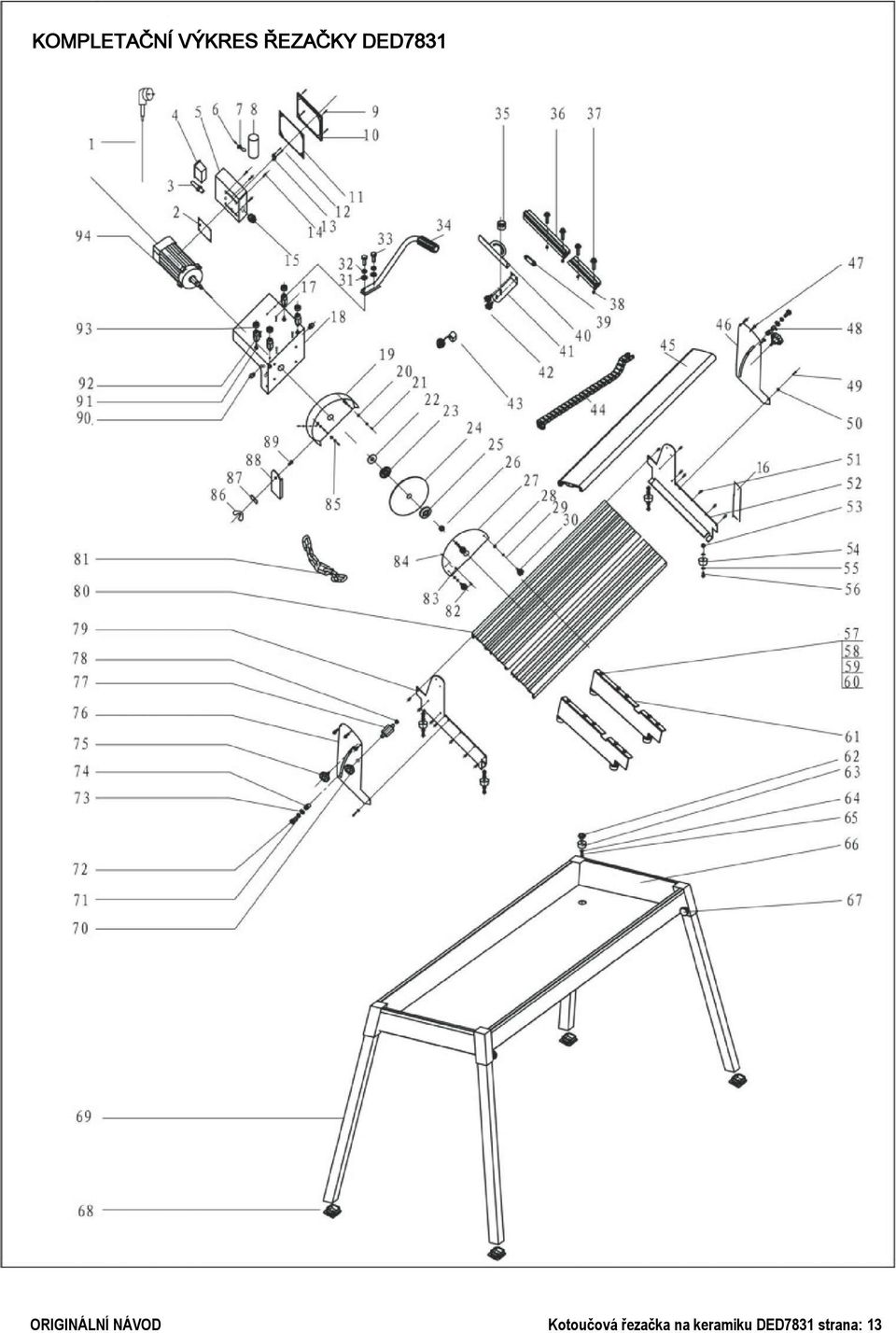

13 KOMPLETAČNÍ VÝKRES ŘEZAČKY DED7831 ORIGINÁLNÍ NÁVOD Kotoučová řezačka na keramiku DED7831 strana: 13

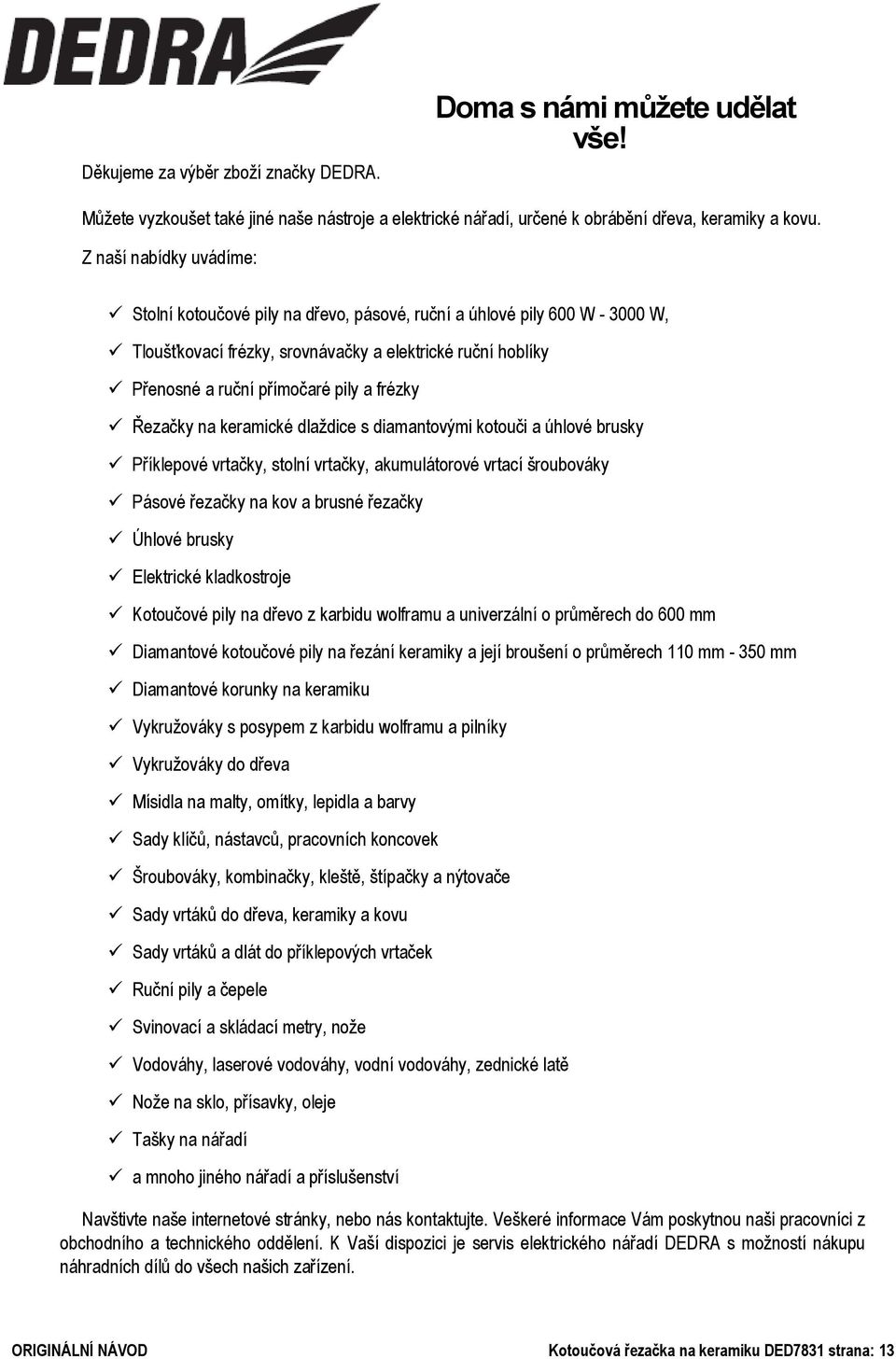

14 Děkujeme za výběr zboží značky DEDRA. Doma s námi můžete udělat vše! Můžete vyzkoušet také jiné naše nástroje a elektrické nářadí, určené k obrábění dřeva, keramiky a kovu. Z naší nabídky uvádíme: Stolní kotoučové pily na dřevo, pásové, ruční a úhlové pily 600 W W, Tloušťkovací frézky, srovnávačky a elektrické ruční hoblíky Přenosné a ruční přímočaré pily a frézky Řezačky na keramické dlaždice s diamantovými kotouči a úhlové brusky Příklepové vrtačky, stolní vrtačky, akumulátorové vrtací šroubováky Pásové řezačky na kov a brusné řezačky Úhlové brusky Elektrické kladkostroje Kotoučové pily na dřevo z karbidu wolframu a univerzální o průměrech do 600 mm Diamantové kotoučové pily na řezání keramiky a její broušení o průměrech 110 mm mm Diamantové korunky na keramiku Vykružováky s posypem z karbidu wolframu a pilníky Vykružováky do dřeva Mísidla na malty, omítky, lepidla a barvy Sady klíčů, nástavců, pracovních koncovek Šroubováky, kombinačky, kleště, štípačky a nýtovače Sady vrtáků do dřeva, keramiky a kovu Sady vrtáků a dlát do příklepových vrtaček Ruční pily a čepele Svinovací a skládací metry, nože Vodováhy, laserové vodováhy, vodní vodováhy, zednické latě Nože na sklo, přísavky, oleje Tašky na nářadí a mnoho jiného nářadí a příslušenství Navštivte naše internetové stránky, nebo nás kontaktujte. Veškeré informace Vám poskytnou naši pracovníci z obchodního a technického oddělení. K Vaší dispozici je servis elektrického nářadí DEDRA s možností nákupu náhradních dílů do všech našich zařízení. ORIGINÁLNÍ NÁVOD Kotoučová řezačka na keramiku DED7831 strana: 13

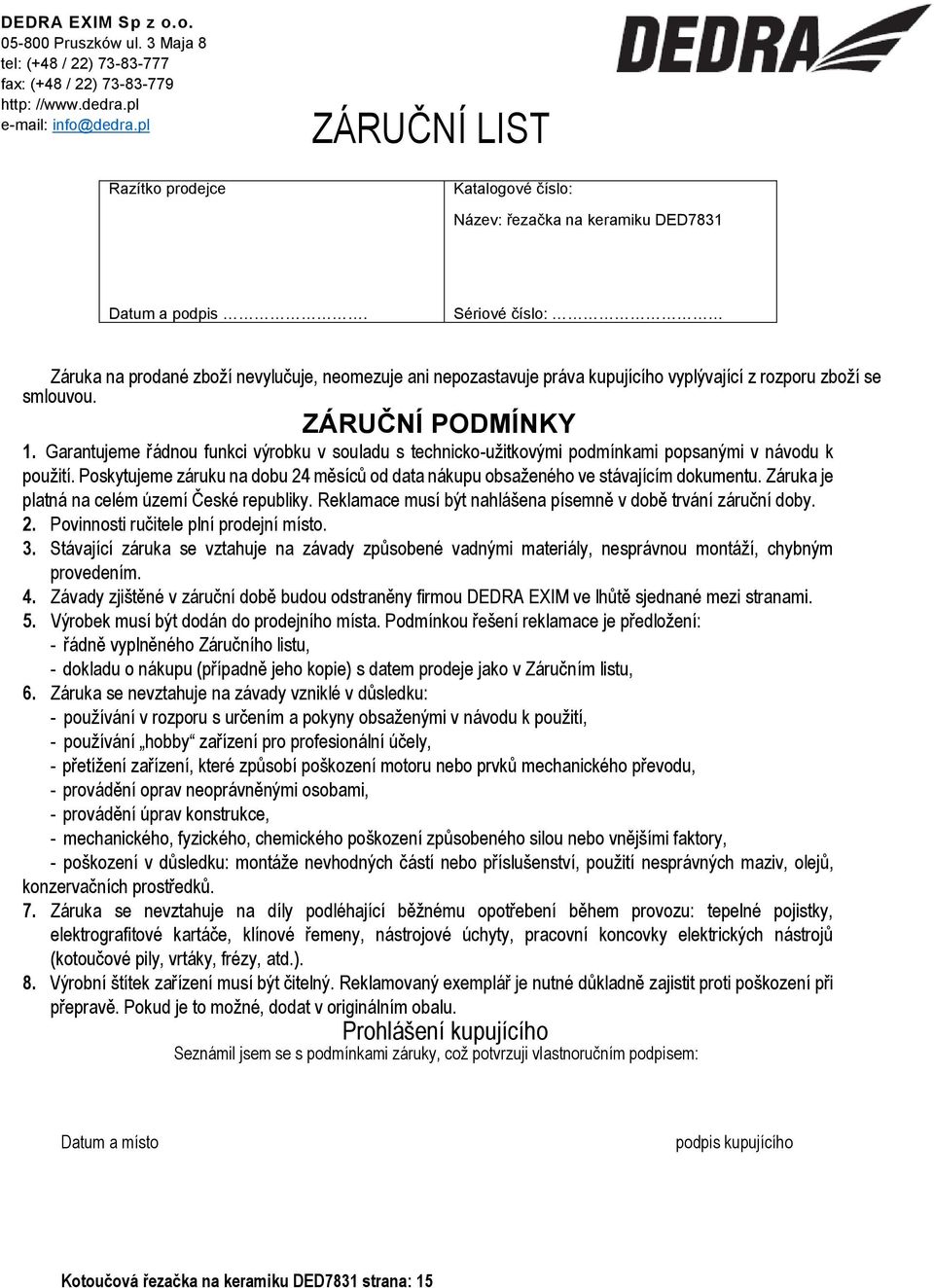

15 DEDRA EXIM Sp z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: // info@dedra.pl Razítko prodejce ZÁRUČNÍ LIST Katalogové číslo: Název: řezačka na keramiku DED7831 Datum a podpis. Sériové číslo: Záruka na prodané zboží nevylučuje, neomezuje ani nepozastavuje práva kupujícího vyplývající z rozporu zboží se smlouvou. ZÁRUČNÍ PODMÍNKY 1. Garantujeme řádnou funkci výrobku v souladu s technicko-užitkovými podmínkami popsanými v návodu k použití. Poskytujeme záruku na dobu 24 měsíců od data nákupu obsaženého ve stávajícím dokumentu. Záruka je platná na celém území České republiky. Reklamace musí být nahlášena písemně v době trvání záruční doby. 2. Povinnosti ručitele plní prodejní místo. 3. Stávající záruka se vztahuje na závady způsobené vadnými materiály, nesprávnou montáží, chybným provedením. 4. Závady zjištěné v záruční době budou odstraněny firmou DEDRA EXIM ve lhůtě sjednané mezi stranami. 5. Výrobek musí být dodán do prodejního místa. Podmínkou řešení reklamace je předložení: - řádně vyplněného Záručního listu, - dokladu o nákupu (případně jeho kopie) s datem prodeje jako v Záručním listu, 6. Záruka se nevztahuje na závady vzniklé v důsledku: - používání v rozporu s určením a pokyny obsaženými v návodu k použití, - používání hobby zařízení pro profesionální účely, - přetížení zařízení, které způsobí poškození motoru nebo prvků mechanického převodu, - provádění oprav neoprávněnými osobami, - provádění úprav konstrukce, - mechanického, fyzického, chemického poškození způsobeného silou nebo vnějšími faktory, - poškození v důsledku: montáže nevhodných částí nebo příslušenství, použití nesprávných maziv, olejů, konzervačních prostředků. 7. Záruka se nevztahuje na díly podléhající běžnému opotřebení během provozu: tepelné pojistky, elektrografitové kartáče, klínové řemeny, nástrojové úchyty, pracovní koncovky elektrických nástrojů (kotoučové pily, vrtáky, frézy, atd.). 8. Výrobní štítek zařízení musí být čitelný. Reklamovaný exemplář je nutné důkladně zajistit proti poškození při přepravě. Pokud je to možné, dodat v originálním obalu. Prohlášení kupujícího Seznámil jsem se s podmínkami záruky, což potvrzuji vlastnoručním podpisem: Datum a místo podpis kupujícího Kotoučová řezačka na keramiku DED7831 strana: 15

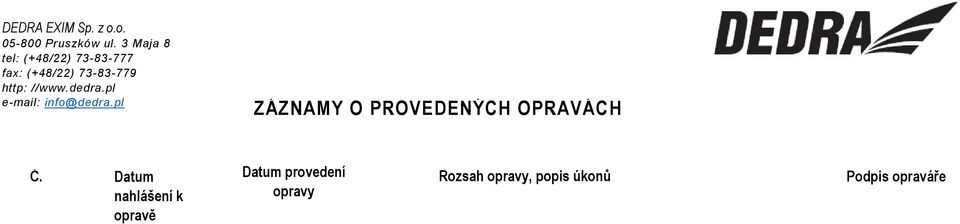

16 DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 tel: (+48/22) fax: (+48/22) http: // info@dedra.pl ZÁZNAMY O PROVEDENÝCH OPRAVÁCH Č. Datum Datum provedení Rozsah opravy, popis úkonů nahlášení k opravy Podpis opraváře opravě
