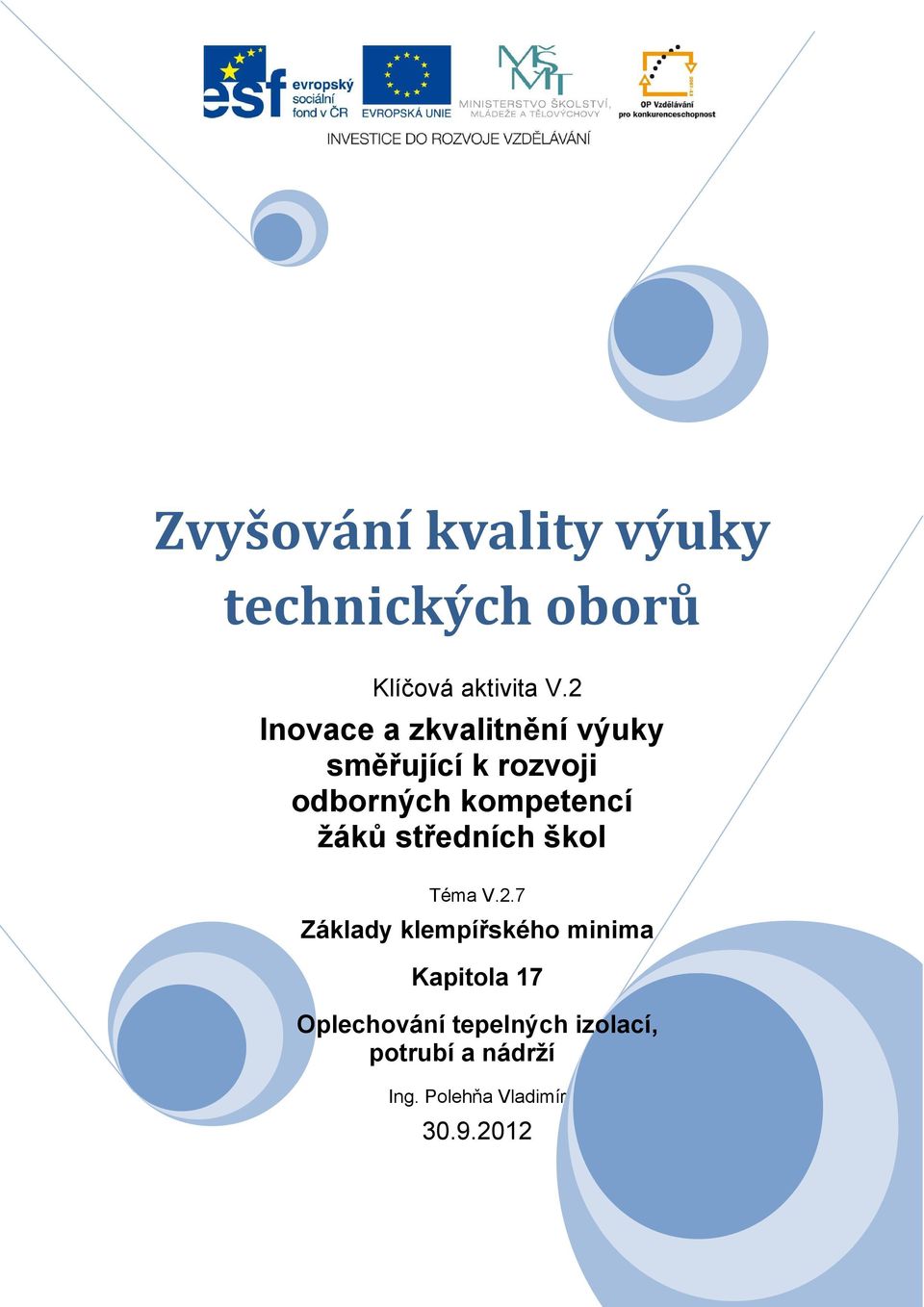

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.7 Základy klempířského minima Kapitola 17 Oplechování tepelných izolací, potrubí a nádrží Ing. Polehňa Vladimír

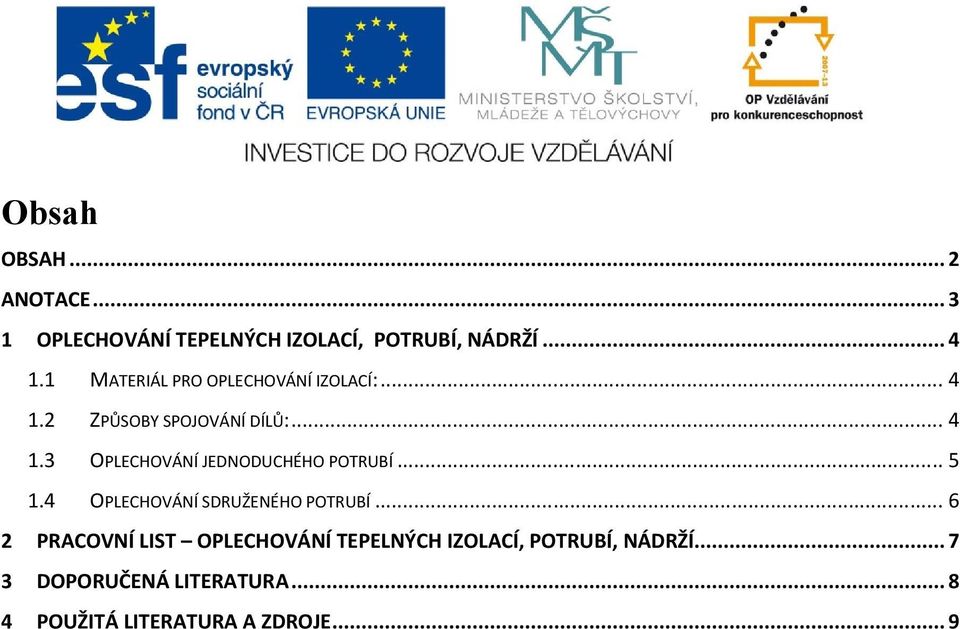

2 Obsah OBSAH... 2 ANOTACE OPLECHOVÁNÍ TEPELNÝCH IZOLACÍ, POTRUBÍ, NÁDRŽÍ MATERIÁL PRO OPLECHOVÁNÍ IZOLACÍ: ZPŮSOBY SPOJOVÁNÍ DÍLŮ: OPLECHOVÁNÍ JEDNODUCHÉHO POTRUBÍ OPLECHOVÁNÍ SDRUŽENÉHO POTRUBÍ PRACOVNÍ LIST OPLECHOVÁNÍ TEPELNÝCH IZOLACÍ, POTRUBÍ, NÁDRŽÍ DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 9

3 Anotace Výukový materiál Realizace klempířských prací a dovedností je určen především žákům prvních až třetích ročníků všech klempířských oborů, případně i žákům nástavbového studia obdobného zaměření. Mnohé tématiky najdou uplatnění i u oborů karosářského zaměření. Zpracovaný materiál je vhodný k samostudiu žáků, ale i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Rozsah učiva je v souladu s ŠVP s ohledem na požadavky vyplývající ze společných jednotných zadání uvedených oborů. Každý z výukových celků obsahuje přílohu pracovních listů, kde jsou připraveny otázky na procvičení získaných znalostí a informací. Žáci si rozšíří své znalosti o základní části snímatelných tepelných izolací a jejich materiálů. Prohloubí své informace v oblasti spojování oplechování pro izolace. Naučí se i správné postupy při oplechování jednoduchého a sdruženého potrubí. 3

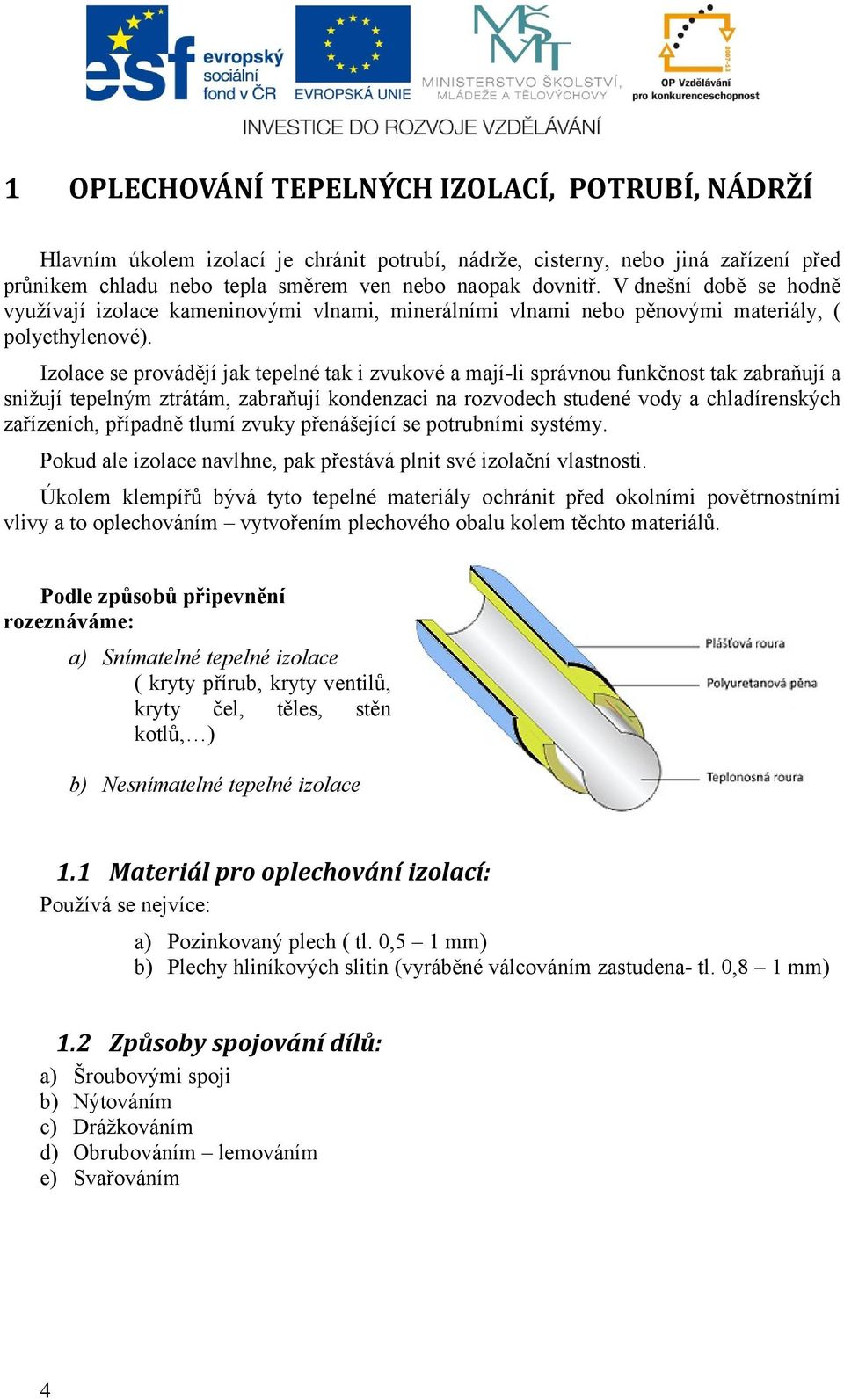

4 1 OPLECHOVÁNÍ TEPELNÝCH IZOLACÍ, POTRUBÍ, NÁDRŽÍ Hlavním úkolem izolací je chránit potrubí, nádrže, cisterny, nebo jiná zařízení před průnikem chladu nebo tepla směrem ven nebo naopak dovnitř. V dnešní době se hodně využívají izolace kameninovými vlnami, minerálními vlnami nebo pěnovými materiály, ( polyethylenové). Izolace se provádějí jak tepelné tak i zvukové a mají-li správnou funkčnost tak zabraňují a snižují tepelným ztrátám, zabraňují kondenzaci na rozvodech studené vody a chladírenských zařízeních, případně tlumí zvuky přenášející se potrubními systémy. Pokud ale izolace navlhne, pak přestává plnit své izolační vlastnosti. Úkolem klempířů bývá tyto tepelné materiály ochránit před okolními povětrnostními vlivy a to oplechováním vytvořením plechového obalu kolem těchto materiálů. Podle způsobů připevnění rozeznáváme: a) Snímatelné tepelné izolace ( kryty přírub, kryty ventilů, kryty čel, těles, stěn kotlů, ) b) Nesnímatelné tepelné izolace 1.1 Materiál pro oplechování izolací: Používá se nejvíce: a) Pozinkovaný plech ( tl. 0,5 1 mm) b) Plechy hliníkových slitin (vyráběné válcováním zastudena- tl. 0,8 1 mm) 1.2 Způsoby spojování dílů: a) Šroubovými spoji b) Nýtováním c) Drážkováním d) Obrubováním lemováním e) Svařováním 4

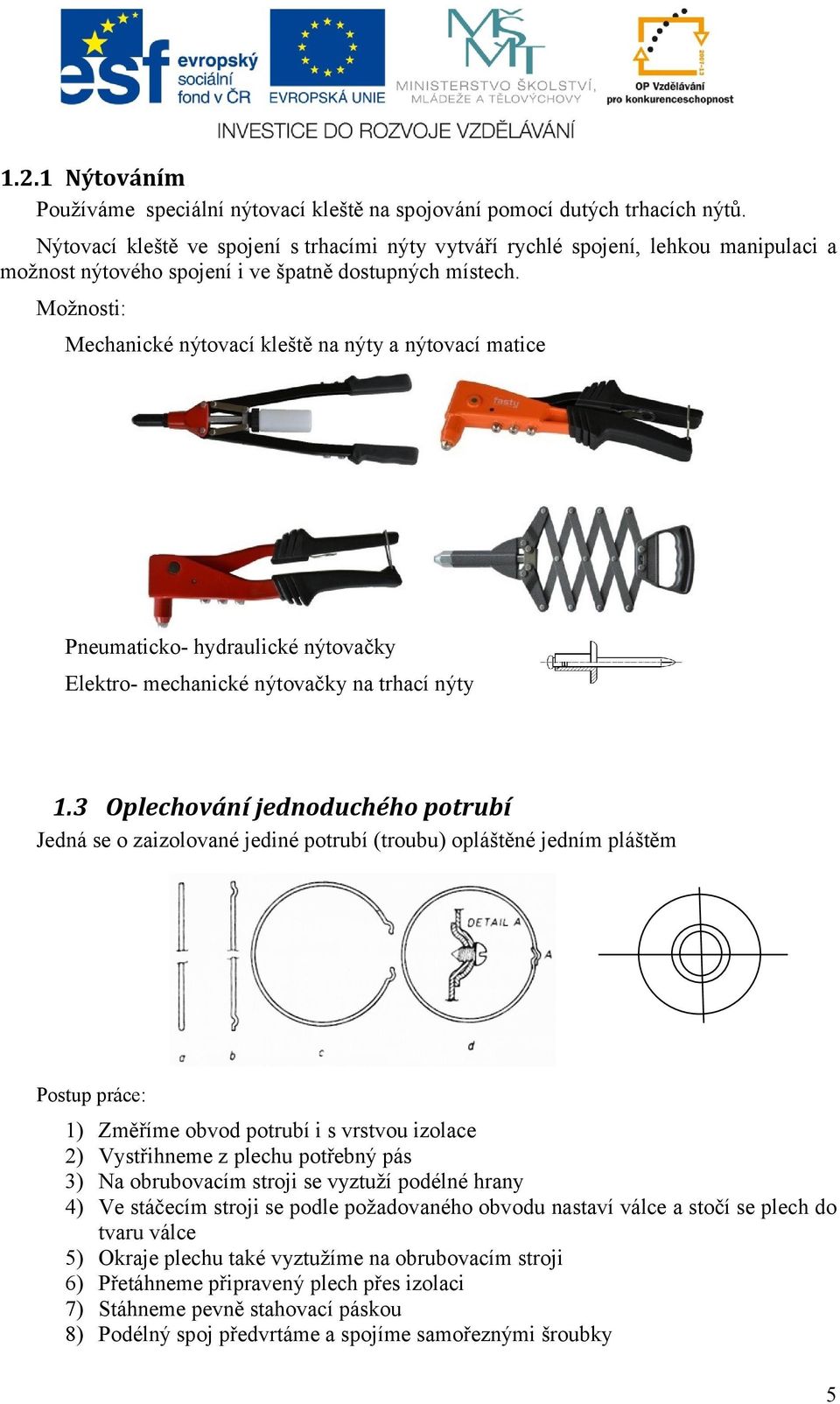

5 1.2.1 Nýtováním Používáme speciální nýtovací kleště na spojování pomocí dutých trhacích nýtů. Nýtovací kleště ve spojení s trhacími nýty vytváří rychlé spojení, lehkou manipulaci a možnost nýtového spojení i ve špatně dostupných místech. Možnosti: Mechanické nýtovací kleště na nýty a nýtovací matice Pneumaticko- hydraulické nýtovačky Elektro- mechanické nýtovačky na trhací nýty 1.3 Oplechování jednoduchého potrubí Jedná se o zaizolované jediné potrubí (troubu) opláštěné jedním pláštěm Postup práce: 1) Změříme obvod potrubí i s vrstvou izolace 2) Vystřihneme z plechu potřebný pás 3) Na obrubovacím stroji se vyztuží podélné hrany 4) Ve stáčecím stroji se podle požadovaného obvodu nastaví válce a stočí se plech do tvaru válce 5) Okraje plechu také vyztužíme na obrubovacím stroji 6) Přetáhneme připravený plech přes izolaci 7) Stáhneme pevně stahovací páskou 8) Podélný spoj předvrtáme a spojíme samořeznými šroubky 5

6 9) Obdobně postupujeme s dalšími kusy 10)Kontrolujeme správné přesazení na všech krajích, aby nezatékala voda. 1.4 Oplechování sdruženého potrubí Mnohdy jsou dvě nebo více potrubí uložena tak blízko u sebe, že je není možné izolovat zvlášť. Pak musíme sdružená potrubí izolovat současně a součastně budeme také i oplechovávat. Postup: 1) odměříme obvod a délku předpokládaného průměru oplechování izolace jednoho potrubí a k této délce přičteme dvojnásobek vzdálenosti rozteče trub. 2) Vyznačíme si, které části budou rovinné a které budou zaoblené. 3) K takto zjištěné rozvinuté šířce připočteme přídavky na spoje a vroubkování 4) Připravené části upravíme do požadovaného tvaru. 5) Další postup montáže je shodný jako u jednoduchého valcovaného potrubí. 1-6

7 2 Pracovní list OPLECHOVÁNÍ TEPELNÝCH IZOLACÍ, POTRUBÍ, NÁDRŽÍ 1) Jaké druhy oplechování rozeznáváme podle způsobu připevnění? a. b. 2) Jaký je účel oplechování?.. 3) Vypiš používané materiály k oplechování a. b. c. 4) Jaké jsou možnosti spojování dílů oplechování? a. b. c. d. e. 5) Napiš a nakresli postup oplechování jednoduchého potrubí a. b. c. d. e. 6) Vysvětli teoreticky postup jak zjistit rozvinutou šířku oplechování sdruženého potrubí dvou potrubí stejného průměru. 7

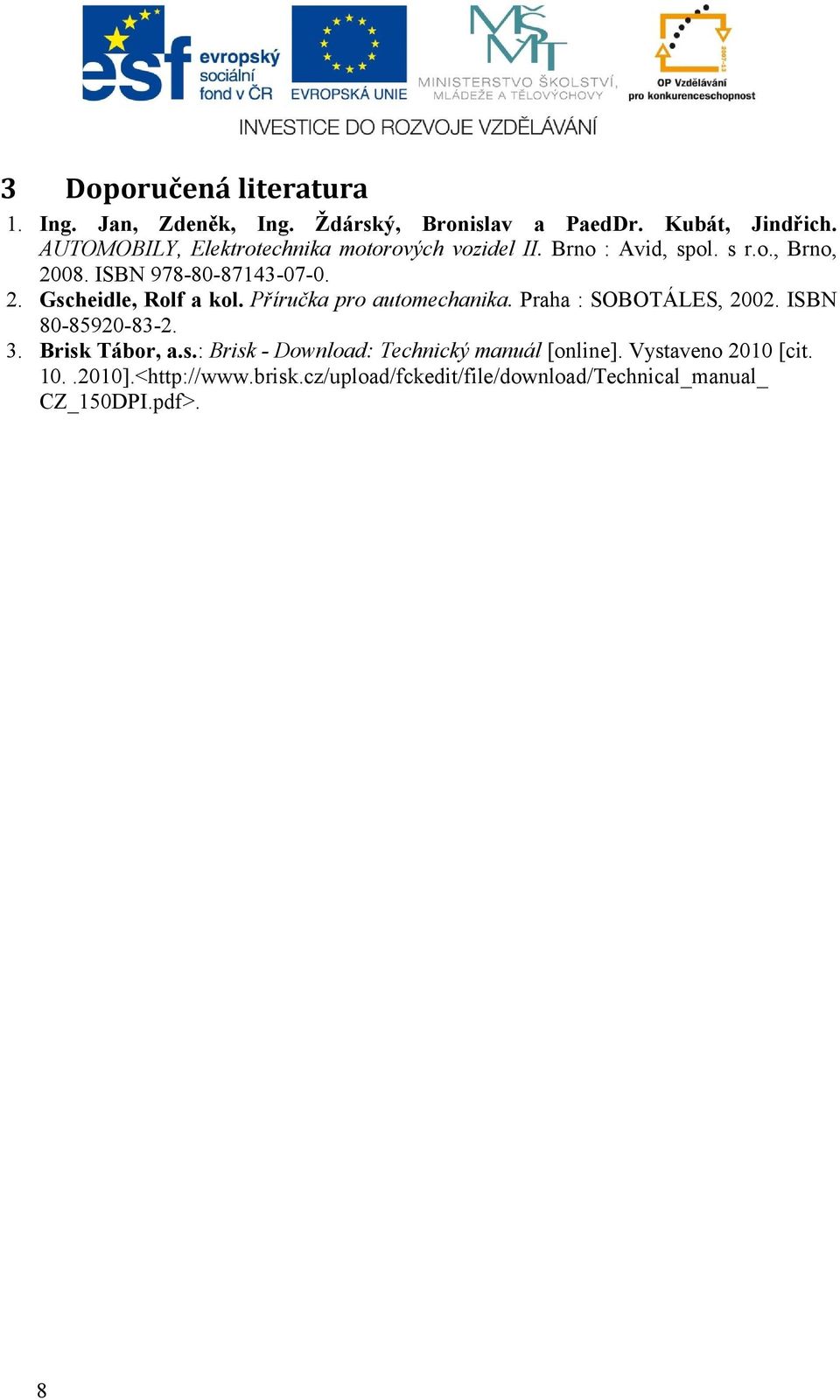

8 3 Doporučená literatura 1. Ing. Jan, Zdeněk, Ing. Ždárský, Bronislav a PaedDr. Kubát, Jindřich. AUTOMOBILY, Elektrotechnika motorových vozidel II. Brno : Avid, spol. s r.o., Brno, ISBN Gscheidle, Rolf a kol. Příručka pro automechanika. Praha : SOBOTÁLES, ISBN Brisk Tábor, a.s.: Brisk - Download: Technický manuál [online]. Vystaveno 2010 [cit ].< CZ_150DPI.pdf>. 8

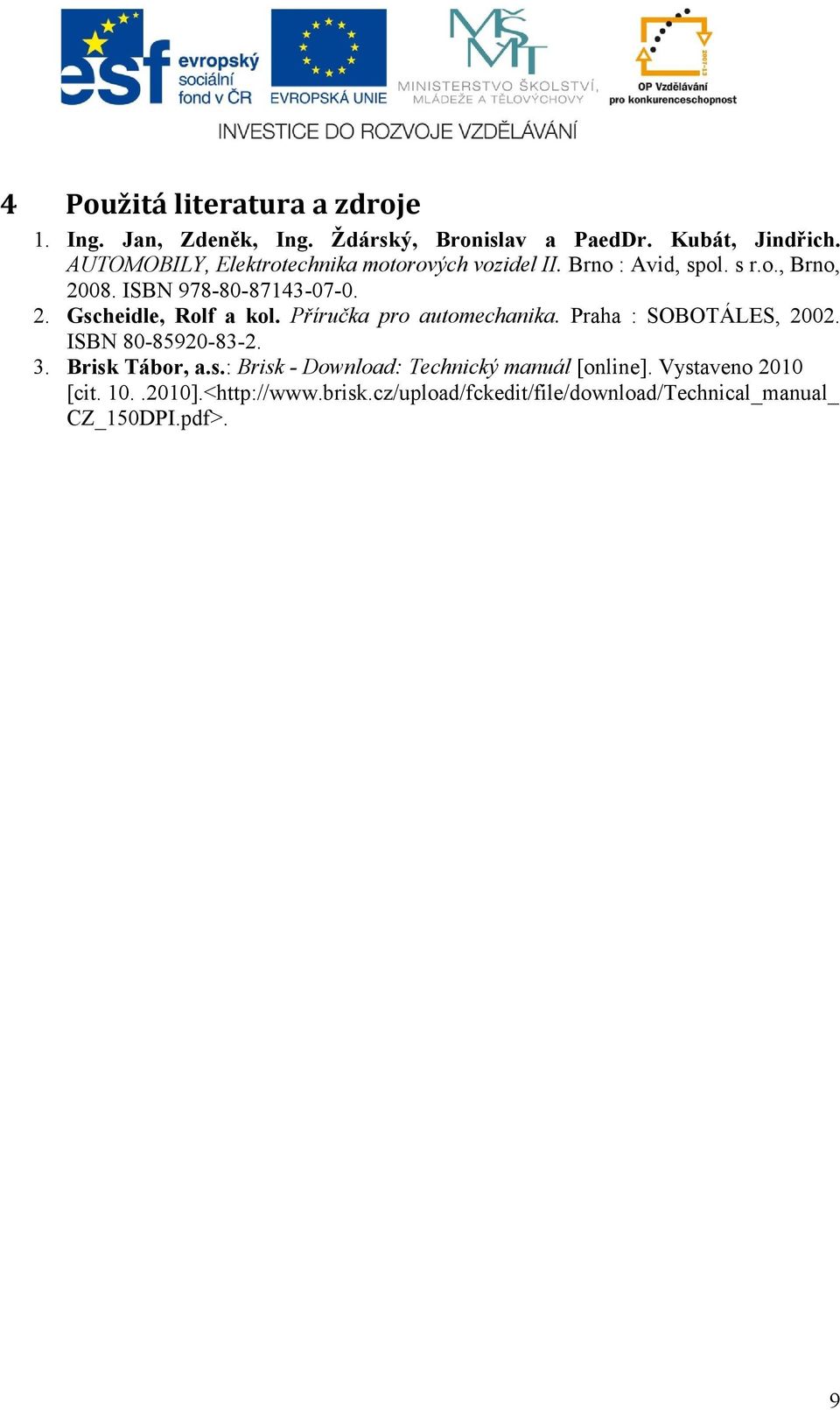

9 4 Použitá literatura a zdroje 1. Ing. Jan, Zdeněk, Ing. Ždárský, Bronislav a PaedDr. Kubát, Jindřich. AUTOMOBILY, Elektrotechnika motorových vozidel II. Brno : Avid, spol. s r.o., Brno, ISBN Gscheidle, Rolf a kol. Příručka pro automechanika. Praha : SOBOTÁLES, ISBN Brisk Tábor, a.s.: Brisk - Download: Technický manuál [online]. Vystaveno 2010 [cit ].< CZ_150DPI.pdf>. 9
