1 Komplexní správa dat s podporou systému Příklad 2 DS SolidWorks PDM Workgroup - vyzvednutí dat z úschovny - úprava dokumentu - dokument na disku x dokument v úschovně Ing. Martin Nermut, 2012

2 Praktická úloha 2 - práce s využitím dat připravených v rámci Příkladu 1 Spusťte aplikaci SolidWorks a zkontrolujte, zda je aktivní doplňkový modul PDM Workgroup Přihlašte se do datové úschovny na serveru pdm2 a přizpůsobte si do vhodné velikosti záložku s pohledem do úschovny a na disk svého počítače. Vyzvedněte z úschovny dokument (model) P_001.sldprt. Zaškrtněte možnosti: Načíst místní kopii a Přivlastnit. Důvody: 1. V SolidWorks lze upravovat pouze místní kopii uloženou na lokálním disku (nemůžeme pracovat s dokumentem přímo v datové úschovně). Upravenou místní kopii nutno opět uložit na lokální disk. Teprve pak lze dokument z lokálního disku odevzdat do úschovny. 2. Přivlastnit musíme dokument proto, abychom: a) zabránili ve stejném čase jeho editaci jiným přihlášeným uživatelem b) mohli upravenou místní kopii odevzdat do úschovny. Vlastník dokumentu má během svého vlastnictví povolenu editaci dokumentu, jeho vyzvedávání a odevzdávání, nemůže jej ale odstranit (vymazat) z úschovny toto právo má pouze správce úschovny. Při odevzdání dokumentu do úschovny je nutno vypnout vlastnictví (nebo následně dokument vyvlastnit přes dialog pravého tlačítka myši). Důvodem je možnost další editace dokumentu jinými uživateli.

Zaškrtněte možnosti: Načíst místní kopii a Přivlastnit. Důvody: 1. V SolidWorks lze upravovat pouze místní kopii uloženou na lokálním disku (nemůžeme pracovat s dokumentem přímo v datové úschovně).

3 Situace je patrná z obrázku:

Při načtení souboru místní kopie dokumentu z úschovny na lokální disk je výhodné nahradit všechny starší místní kopie tohoto souboru, které se na disku vyskytují.

4 Při načtení souboru místní kopie dokumentu z úschovny na lokální disk je výhodné nahradit všechny starší místní kopie tohoto souboru, které se na disku vyskytují. Důvodem je udržení pořádku v datech. PDM Workgroup provede vyhledání a nahrazení starších místních kopií automaticky. Tento proces zaručuje shodu mezi aktuální verzí dokumentu v datové úschovně a na lokálním disku.

5 Nyní je v SolidWorks otevřena kopie souboru z lokálního disku, kterou upravíme a opět uložíme na lokální disk. O umístění aktuálně otevřeného souboru informuje uživatele rozhraní Průzkumníka v prostředí aplikace SWx. V okně datové úschovny je patrná rezervace vlastnictví editovaného souboru.

O umístění aktuálně otevřeného souboru informuje uživatele rozhraní

6 Úprava modelu bude spočívat ve změně vzhledu modelu nastavíme modrou barvu.

7 Model nyní uložíme pod stejným jménem P_001 do stejného umístění na pevný disk. Místní kopie na pevném disku bude při uložení nahrazena novým souborem, který následně odevzdáme do datové úschovny PDM systému. Tam vznikne další verze původního souboru pojmenovaná shodně P_001. Následně budou v datové úschovně existovat dvě na sobě nezávislé verze: P_001 A-01 P_001 A-02

odevzdáme do datové úschovny PDM systému.

8 Odevzdání do datové úschovny PDM systému provedeme v SolidWorks v nabídce Soubor výběrem příkazu Uložit a odevzdat.

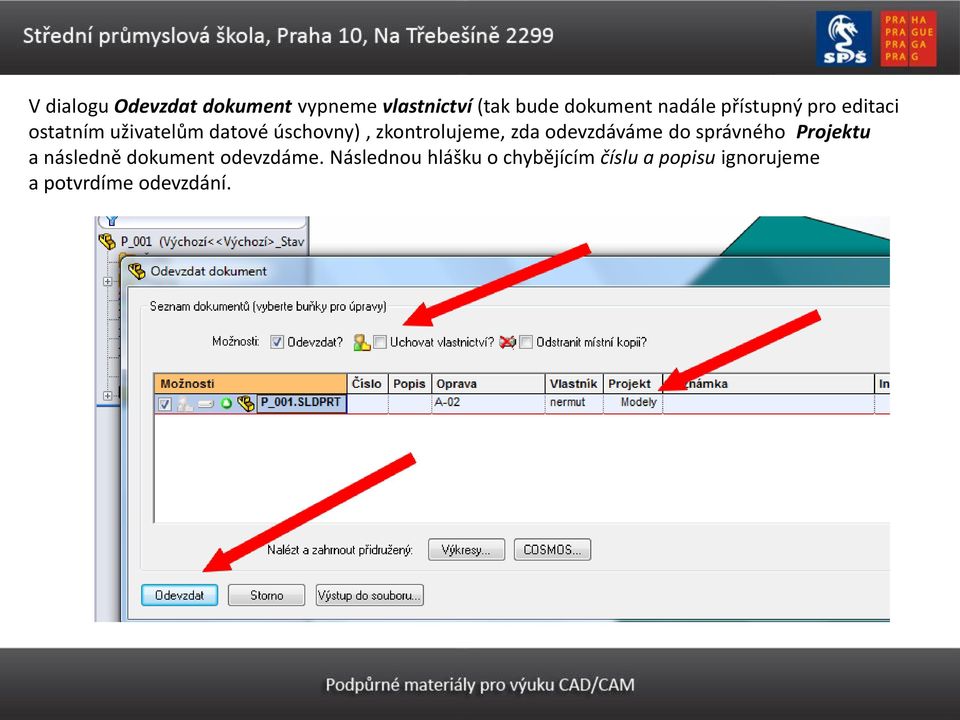

9 V dialogu Odevzdat dokument vypneme vlastnictví (tak bude dokument nadále přístupný pro editaci ostatním uživatelům datové úschovny), zkontrolujeme, zda odevzdáváme do správného Projektu a následně dokument odevzdáme. Následnou hlášku o chybějícím číslu a popisu ignorujeme a potvrdíme odevzdání.

zkontrolujeme, zda odevzdáváme do správného Projektu a následně dokument

10 Situace v úschovně po odevzdání dokumentu je zřejmá z obrázku. Při výběru odevzdaného modelu vyvoláme pravým tlačítkem myši kontextové menu a z něj vybereme nabídku Informace o dokumentu. Vyzkoušejte si také další nabídky tohoto menu. Jejich prostřednictvím lze efektivně spravovat data v úschovně. Nabídka Okno náhledu zobrazuje vybraný dokument v aktuální verzi.

vybereme nabídku Informace o dokumentu. Vyzkoušejte si také další nabídky tohoto menu.

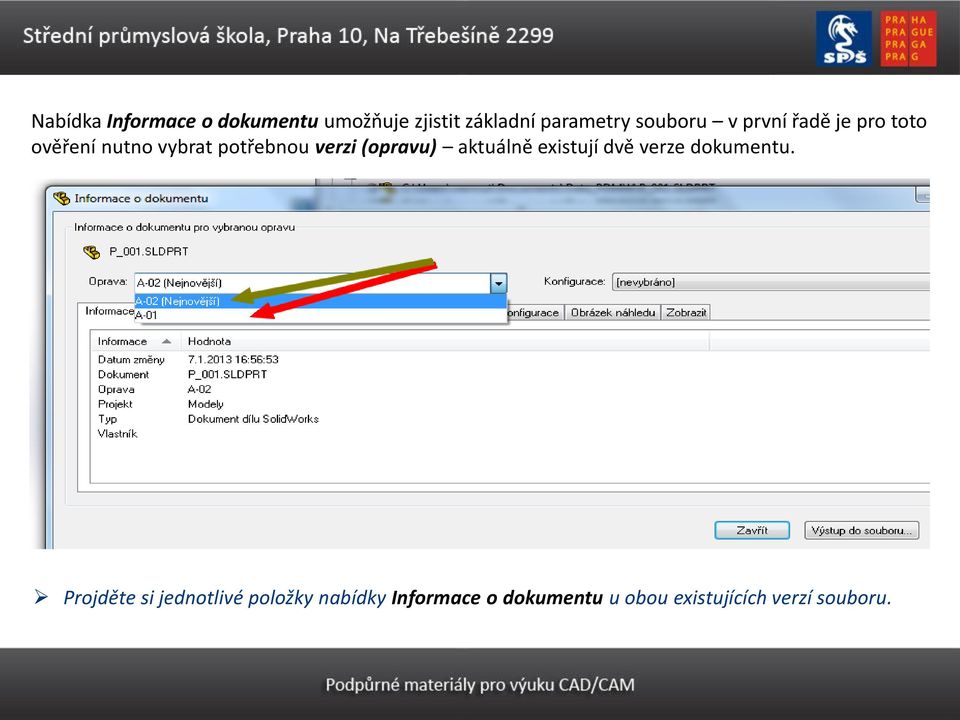

11 Nabídka Informace o dokumentu umožňuje zjistit základní parametry souboru v první řadě je pro toto ověření nutno vybrat potřebnou verzi (opravu) aktuálně existují dvě verze dokumentu. Projděte si jednotlivé položky nabídky Informace o dokumentu u obou existujících verzí souboru.

(opravu) aktuálně existují dvě verze dokumentu.

12 Úkoly: Vyzkoušejte výše popsaný postup na dokumentu P_002. Vytvořte nový model P_003 stejného tvaru a rozměrů. Přiřaďte mu materiál Dřevo buk, odevzdejte jej do úschovny a opakujte výše popsaný postup. Ověřte Informace o dokumentu. Vytvořte jednu novou verzi dokumentů P_001, P_002 a P_003, jejichž autory jsou spolužáci po levé a pravé straně Vašeho pracoviště. Ověřte Informace o těchto dokumentech.

Přiřaďte mu materiál Dřevo buk, odevzdejte jej do úschovny a opakujte výše popsaný postup.
