1 Co je nového v SolidWorks Enterprise PDM 2009

2 Obsah Poznámky Co je nového pro uživatele...5 Kusovníky...5 Kusovníky SolidWorks...5 Tabulky přířezů a kusovníky svařování...5 Položky vyloučené z kusovníku SolidWorks...6 Číslo dílu kusovníku...6 Třídit kusovník podle sloupce...6 Aktualizace pojmenovaných kusovníků...6 Rozšířená záložka pro Pojmenované kusovníky...7 Doplňkový modul SolidWorks...8 Panel nástrojů podokna úloh Enterprise PDM...8 Informační ikony souborového stromu...8 Výzva k vyzvednutí...8 Vlastnosti úschovny pro zjednodušené sestavy...8 Vlastnosti možností doplňkového modulu...8 Porovnat dokumenty...9 Pracovní postup a produktivita...9 Oznámení pracovního postupu...9 Oznámení o změnách stavu...9 Pracovní postup a pojmenované kusovníky...9 Výkresy zahrnuté v odevzdání...10 Odkazy na díly se aktualizují automaticky...10 Nastavení zobrazení záložky Konfigurace...10 Podpora souborů SolidWorks Simulation...10 Soubory Microsoft Office Doplňkové moduly AutoCAD a Inventor...10 Ověření...11 Varování mohou blokovat operace...11 Varování před zastaralými výkresy...11 Odkazy na soubor sériových čísel...11 Výzvy k zadání hesel Co je nového pro správce...12 Aktivace licencí přes internet...12 Vyhledání licenčního souboru...12 Získání licenčního souboru přes internet...12 Podpora platforem...12 Konverze souborů a funkce kusovníku...13 ii

3 Obsah Nápověda online...13 Uživatelé a skupiny...13 Celá jména v Historických záznamech...13 Oprávnění složky skupiny...13 Odevzdávání výkresů...14 Zobrazení sloupců průzkumníka pro skupiny...14 Blokování činností v případě varování...15 Datové karty a šablony...15 Generování sériových čísel ze souborů...15 Sériová čísla pro konfigurace...15 Tabulka přířezů a šablony kusovníku svařování...16 Šablona vypočítaného kusovníku...16 Proměnná editoru karty pro záložky Hledání...16 Záložky Výchozí konfigurace v Šablonách...16 Pracovní postup...17 Export kusovníků do formátu XML...17 Oznámení pro pojmenované kusovníky...18 Dynamické oznamování...18 Elektronické podpisy...19 iii

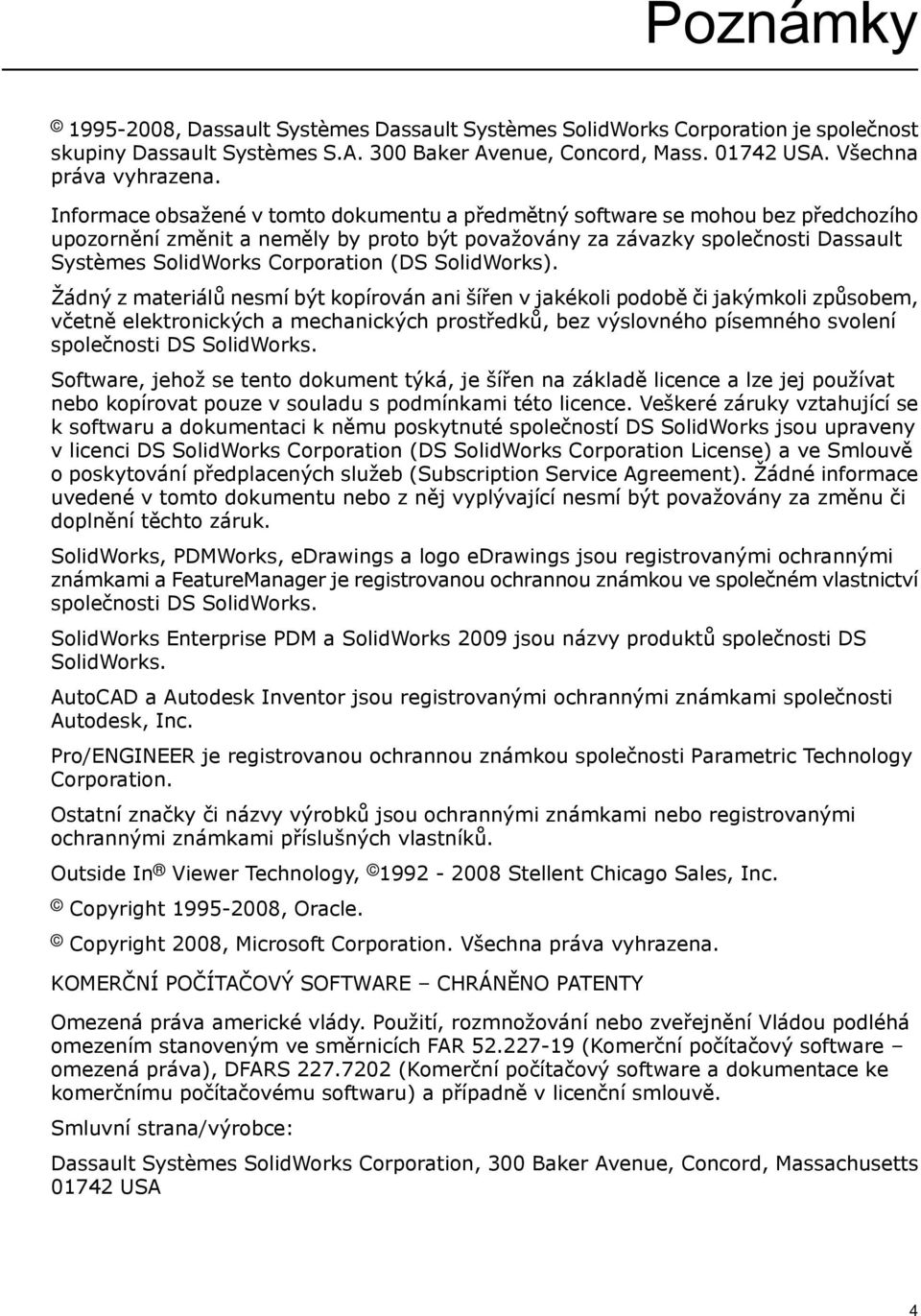

4 Poznámky , Dassault Systèmes Dassault Systèmes SolidWorks Corporation je společnost skupiny Dassault Systèmes S.A. 300 Baker Avenue, Concord, Mass USA. Všechna práva vyhrazena. Informace obsažené v tomto dokumentu a předmětný software se mohou bez předchozího upozornění změnit a neměly by proto být považovány za závazky společnosti Dassault Systèmes SolidWorks Corporation (DS SolidWorks). Žádný z materiálů nesmí být kopírován ani šířen v jakékoli podobě či jakýmkoli způsobem, včetně elektronických a mechanických prostředků, bez výslovného písemného svolení společnosti DS SolidWorks. Software, jehož se tento dokument týká, je šířen na základě licence a lze jej používat nebo kopírovat pouze v souladu s podmínkami této licence. Veškeré záruky vztahující se k softwaru a dokumentaci k němu poskytnuté společností DS SolidWorks jsou upraveny v licenci DS SolidWorks Corporation (DS SolidWorks Corporation License) a ve Smlouvě o poskytování předplacených služeb (Subscription Service Agreement). Žádné informace uvedené v tomto dokumentu nebo z něj vyplývající nesmí být považovány za změnu či doplnění těchto záruk. SolidWorks, PDMWorks, edrawings a logo edrawings jsou registrovanými ochrannými známkami a FeatureManager je registrovanou ochrannou známkou ve společném vlastnictví společnosti DS SolidWorks. SolidWorks Enterprise PDM a SolidWorks 2009 jsou názvy produktů společnosti DS SolidWorks. AutoCAD a Autodesk Inventor jsou registrovanými ochrannými známkami společnosti Autodesk, Inc. Pro/ENGINEER je registrovanou ochrannou známkou společnosti Parametric Technology Corporation. Ostatní značky či názvy výrobků jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. Outside In Viewer Technology, Stellent Chicago Sales, Inc. Copyright , Oracle. Copyright 2008, Microsoft Corporation. Všechna práva vyhrazena. KOMERČNÍ POČÍTAČOVÝ SOFTWARE CHRÁNĚNO PATENTY Omezená práva americké vlády. Použití, rozmnožování nebo zveřejnění Vládou podléhá omezením stanoveným ve směrnicích FAR (Komerční počítačový software omezená práva), DFARS (Komerční počítačový software a dokumentace ke komerčnímu počítačovému softwaru) a případně v licenční smlouvě. Smluvní strana/výrobce: Dassault Systèmes SolidWorks Corporation, 300 Baker Avenue, Concord, Massachusetts USA 4

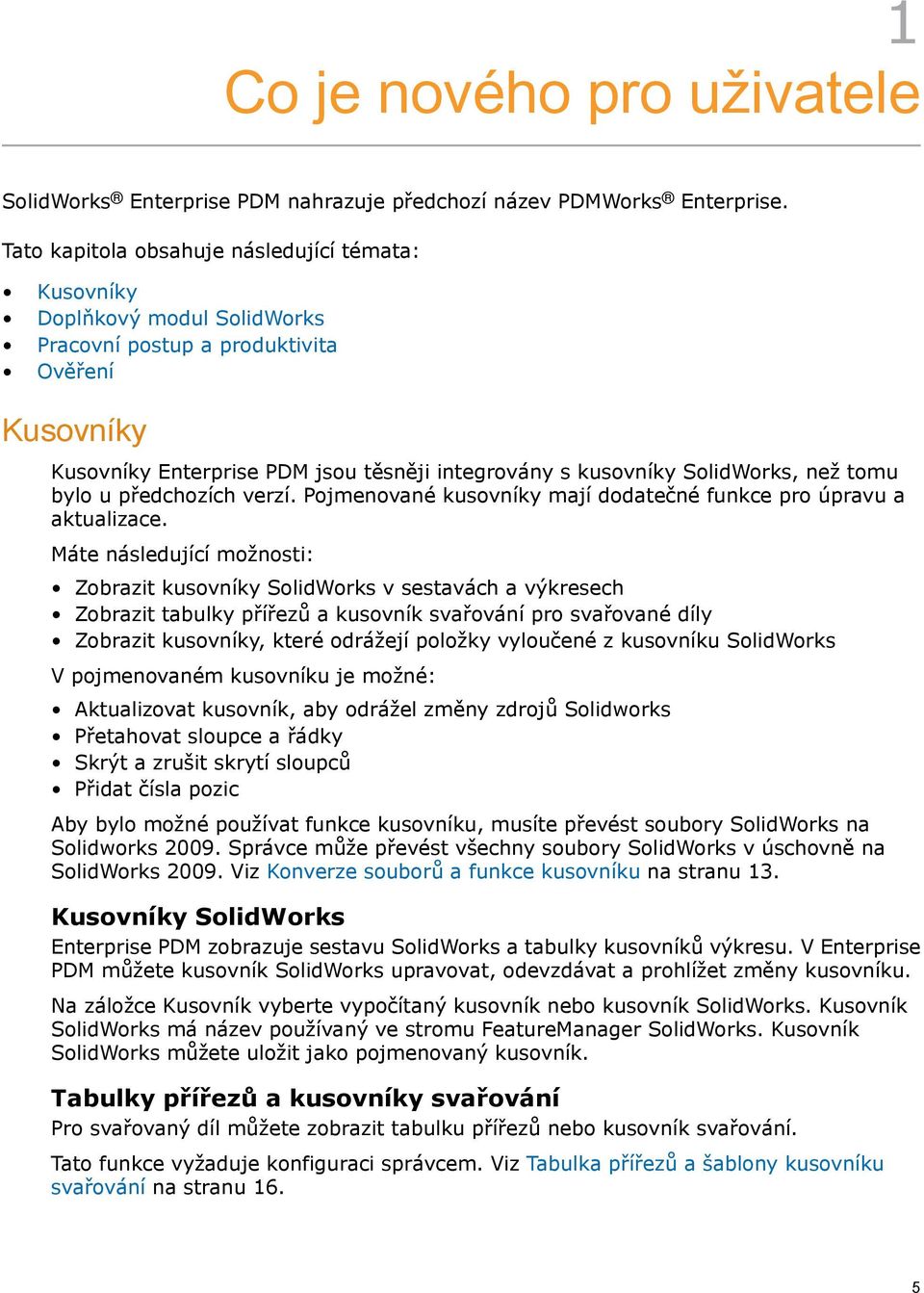

5 1 Co je nového pro uživatele SolidWorks Enterprise PDM nahrazuje předchozí název PDMWorks Enterprise. Tato kapitola obsahuje následující témata: Kusovníky Doplňkový modul SolidWorks Pracovní postup a produktivita Ověření Kusovníky Kusovníky Enterprise PDM jsou těsněji integrovány s kusovníky SolidWorks, než tomu bylo u předchozích verzí. Pojmenované kusovníky mají dodatečné funkce pro úpravu a aktualizace. Máte následující možnosti: Zobrazit kusovníky SolidWorks v sestavách a výkresech Zobrazit tabulky přířezů a kusovník svařování pro svařované díly Zobrazit kusovníky, které odrážejí položky vyloučené z kusovníku SolidWorks V pojmenovaném kusovníku je možné: Aktualizovat kusovník, aby odrážel změny zdrojů Solidworks Přetahovat sloupce a řádky Skrýt a zrušit skrytí sloupců Přidat čísla pozic Aby bylo možné používat funkce kusovníku, musíte převést soubory SolidWorks na Solidworks Správce může převést všechny soubory SolidWorks v úschovně na SolidWorks Viz Konverze souborů a funkce kusovníku na stranu 13. Kusovníky SolidWorks Enterprise PDM zobrazuje sestavu SolidWorks a tabulky kusovníků výkresu. V Enterprise PDM můžete kusovník SolidWorks upravovat, odevzdávat a prohlížet změny kusovníku. Na záložce Kusovník vyberte vypočítaný kusovník nebo kusovník SolidWorks. Kusovník SolidWorks má název používaný ve stromu FeatureManager SolidWorks. Kusovník SolidWorks můžete uložit jako pojmenovaný kusovník. Tabulky přířezů a kusovníky svařování Pro svařovaný díl můžete zobrazit tabulku přířezů nebo kusovník svařování. Tato funkce vyžaduje konfiguraci správcem. Viz Tabulka přířezů a šablony kusovníku svařování na stranu 16. 5

6 Co je nového pro uživatele Aby bylo možné zobrazit tabulku přířezů, musíte ručně aktualizovat díl v SolidWorks Pravým tlačítkem klepněte na tabulku přířezů ve stromu FeatureManager a vyberte Aktualizovat. Zobrazení tabulky přířezů nebo kusovníku svařování: 1. V Průzkumníku souborů vyberte svařovaný díl. 2. Na záložce Kusovník vyberte typ kusovníku. Tabulka přířezů Kusovník svařování Položky vyloučené z kusovníku SolidWorks Vypočítané kusovníky automaticky odrážejí položky vyloučené z kusovníku SolidWorks. V předchozích verzích zobrazovaly vypočítané kusovníky všechny součásti sestavy bez ohledu na vyloučení. Enterprise PDM tyto vyloučené položky kusovníku SolidWorks respektuje: Součásti vyloučené z konfigurace pomocí příkazu Vyloučit z kusovníku ve vlastnostech součásti. Součásti podsestavy jsou vyloučeny pomocí příkazu Nezobrazovat součásti potomků v kusovníku při použití jako podsestava. Číslo dílu kusovníku Sloupec Číslo dílu na záložce Kusovník uvádí čísla dílů ze souboru CAD. Vypočítané kusovníky jsou tak nyní podobnější kusovníkům SolidWorks, pokud jde o obsah a vzhled. Pro Pro/ENGINEER a další programy CAD, které používají instance tabulek, používá Enterprise PDM v tomto sloupci název instance tabulky. Enterprise PDM používá ve sloupci Číslo dílu vlastnost konfigurace dílu SolidWorks Číslo dílu zobrazené při použití v kusovníku. Tuto vlastnost můžete nastavit na název dokumentu, název konfigurace nebo název specifikovaný uživatelem. Třídit kusovník podle sloupce Můžete seřadit obsah jakéhokoli typu kusovníku podle libovolného sloupce. Chcete-li seřadit kusovníky podle sloupce, poklepejte na záhlaví sloupce na záložce Kusovník v Průzkumníku souborů pro sestavu nebo výkres. Seřazení zachová strukturu sestavy. Aktualizace pojmenovaných kusovníků Při vytvoření pojmenovaného kusovníku v Enterprise PDM 2009 je kusovník asociovaný se zdrojem. Pojmenovaný kusovník lze aktualizovat, když dojde k odevzdání nové verze zdrojového souboru. Můžete vytvořit pojmenovaný kusovník z vypočítaného kusovníku nebo kusovník ve výkresu či sestavě SolidWorks Postup vytvoření a aktualizace pojmenovaného kusovníku založeného na kusovníku SolidWorks: 1. V Průzkumníku souborů vyberte výkres nebo sestavu SolidWorks obsahující kusovník. Výkres nebo sestava musí být soubor SolidWorks V aplikaci SolidWorks 2009 můžete otevřít, obnovit a uložit soubor pro konverzi. 6

7 Co je nového pro uživatele 2. Klepněte na Kusovníky. 3. Pod položkou Kusovník vyberte kusovník SolidWorks. Výchozí název je Kusovník1. Seznam kusovníků zobrazuje název uvedený ve stromu SolidWorks FeatureManager. 4. Klepněte na Uložit kusovník a vyberte Uložit jako. 5. Klepněte na Uložit. Pojmenovaný kusovník má výchozí příponu souboru SWBOM a nějaké číslo. Pojmenované kusovníky založené na vypočítaném kusovníku mají výchozí příponu BOM. 6. Vyzvedněte asociované výkresy nebo sestavy a otevřete je v SolidWorks. a) Upravte kusovník v souboru SolidWorks. Například přidejte nový popis do tabulky kusovníku. b) Obnovte a uložte soubor. c) Odevzdejte soubor. 7. Pod položkou Kusovník vyberte pojmenovaný kusovník, který jste vytvořili. 8. Klepněte na Aktualizovat verzi zdroje a vyberte novou verzi souboru SolidWorks. Aktualizované informace kusovníku jsou zelené. 9. Klepněte na Uložit pro uložení a aktualizaci informací. Rozšířená záložka pro Pojmenované kusovníky Na záložce Kusovníky můžete nyní k pojmenovaným kusovníkům přidávat řádky, sloupce a čísla polohy. Pojmenované kusovníky lze následně odevzdat či vyzvednout pomocí nových ikon. S pojmenovanými kusovníky můžete provádět následující úpravy: Přetažení sloupců a řádků Vkládání sloupců a řádků Kopírování a vkládání řádků Vložení podřízených (odsazených) řádků Skrytí a zobrazení sloupců a řádků Přiřazení podrobných čísel polohy Filtrování řádků podle hodnot sloupců Můžete vkládat, skrývat a zobrazovat řádky a sloupce klepnutím pravým tlačítkem na záhlaví řádku nebo sloupce. K dispozici jsou ikony záložky Kusovník pro tyto funkce: Filtr Čísla polohy Vyzvednout Odevzdat Pojmenované kusovníky lze odevzdat či vyzvednout v okně Průzkumníka souborů pomocí nových ikon. Ve starších verzích bylo odevzdání či vyzvednutí k dispozici pouze v pohledu kusovníku. 7

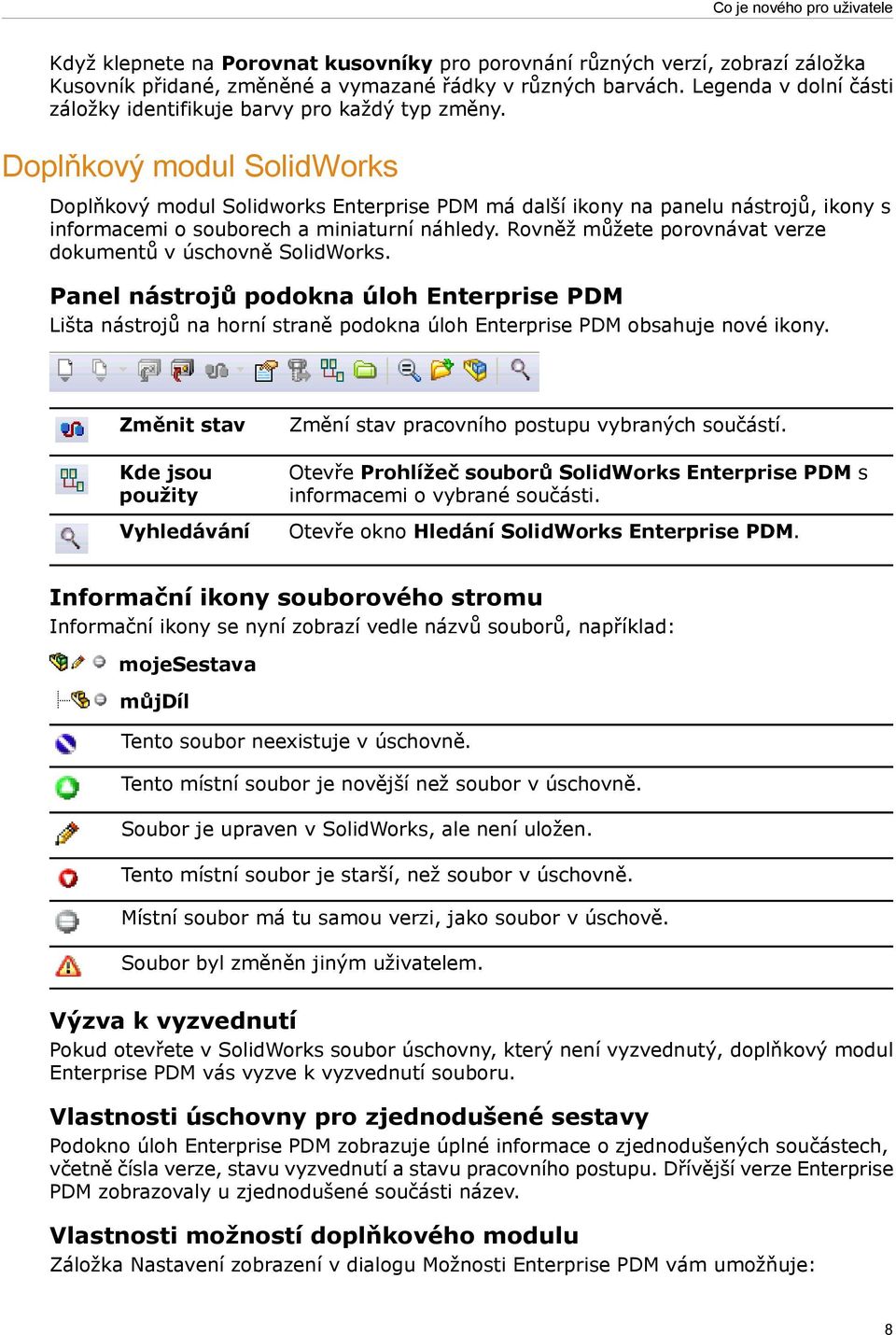

8 Co je nového pro uživatele Když klepnete na Porovnat kusovníky pro porovnání různých verzí, zobrazí záložka Kusovník přidané, změněné a vymazané řádky v různých barvách. Legenda v dolní části záložky identifikuje barvy pro každý typ změny. Doplňkový modul SolidWorks Doplňkový modul Solidworks Enterprise PDM má další ikony na panelu nástrojů, ikony s informacemi o souborech a miniaturní náhledy. Rovněž můžete porovnávat verze dokumentů v úschovně SolidWorks. Panel nástrojů podokna úloh Enterprise PDM Lišta nástrojů na horní straně podokna úloh Enterprise PDM obsahuje nové ikony. Změnit stav Kde jsou použity Vyhledávání Změní stav pracovního postupu vybraných součástí. Otevře Prohlížeč souborů SolidWorks Enterprise PDM s informacemi o vybrané součásti. Otevře okno Hledání SolidWorks Enterprise PDM. Informační ikony souborového stromu Informační ikony se nyní zobrazí vedle názvů souborů, například: mojesestava můjdíl Tento soubor neexistuje v úschovně. Tento místní soubor je novější než soubor v úschovně. Soubor je upraven v SolidWorks, ale není uložen. Tento místní soubor je starší, než soubor v úschovně. Místní soubor má tu samou verzi, jako soubor v úschově. Soubor byl změněn jiným uživatelem. Výzva k vyzvednutí Pokud otevřete v SolidWorks soubor úschovny, který není vyzvednutý, doplňkový modul Enterprise PDM vás vyzve k vyzvednutí souboru. Vlastnosti úschovny pro zjednodušené sestavy Podokno úloh Enterprise PDM zobrazuje úplné informace o zjednodušených součástech, včetně čísla verze, stavu vyzvednutí a stavu pracovního postupu. Dřívější verze Enterprise PDM zobrazovaly u zjednodušené součásti název. Vlastnosti možností doplňkového modulu Záložka Nastavení zobrazení v dialogu Možnosti Enterprise PDM vám umožňuje: 8

9 Co je nového pro uživatele Přidávat zobrazované položky do stromu v podokně úloh nebo podokně náhledu. Například můžete přidat názvy konfigurací. Zapnout nebo vypnout zobrazení instancí dílu. Nastavit možnosti pro informační ikony v souborovém stromu. Porovnat dokumenty Příkaz Porovnat dokumenty podporuje porovnávání souborů uvnitř a vně úschovny. Můžete porovnat: Verzi souboru s jinou verzí. Opravu souboru s jinou opravou. Dva soubory v úschovně. Soubor v úschovně se souborem mimo úschovnu. Postup porovnání verzí souboru v úschovně: 1. V CommandManageru klepněte na Produkty Office > SolidWorks Office > SolidWorks Utilities. 2. Klepněte na Porovnat dokumenty. 3. Pod položkou Dokument 1 vyberte dokument v úschovně. 4. Vyberte Porovnat dokumenty v úschovně Enterprise a Verze. 5. Pod položkami Verze 1 a Verze 2 vyberte verze k porovnání. 6. Klepněte na Porovnat. Vybrané verze se otevřou v samostatných oknech. 7. K dokončení porovnávání použijte nástroje na panelu Porovnat dokumenty. Další informace o porovnávání dokumentů jsou k dispozici v nápovědě online SolidWorks. Pracovní postup a produktivita Vylepšení v této části zahrnují změny pracovního postupu a zlepšení uživatelského rozhraní. Oznámení pracovního postupu V oznámení na bázi pracovního postupu můžete vybrat příjemce a přidat komentáře. Abyste mohli tuto funkci používat, musí správce nastavit dynamické oznamování ve vašem pracovním postupu. Viz Dynamické oznamování na stranu 18. Oznámení o změnách stavu Činnost změny stavu, která ovlivní více souborů, vytvoří jedinou oznamovací zprávu. Zpráva obsahuje všechny soubory, které změnily stav. V předchozích verzích vedla změna stavu sestavy k vytvoření samostatné oznamující zprávy pro každý díl sestavy a další zprávy pro samotnou sestavu. Pracovní postup a pojmenované kusovníky Když změníte stav pojmenovaného kusovníku, může Enterprise PDM: Odesílat automaticky oznámení. Exportovat kusovník do souboru XML. Potom můžete soubor XML naimportovat do systému ERP. 9

10 Co je nového pro uživatele Obě funkce vyžadují, aby správce nakonfiguroval přechod pracovního postupu. Export do XML také vyžaduje exportní pravidlo. Viz Export pravidel pro pojmenované kusovníky nebo kusovníky SolidWorks na stranu 17 a Oznámení pro pojmenované kusovníky na stranu 18. Výkresy zahrnuté v odevzdání Když odevzdáte sestavu nebo díl, je dialogové okno Odevzdat automaticky zahrnuto v souvisejících výkresech. Související výkres může být v aktuální složce nebo ve složce jinde v úschovně. Ve výchozím nastavení kontroluje Enterprise PDM celou úschovnu, zda neobsahuje související odevzdané výkresy. Rozsah hledání závisí na administrativním nastavení. Viz Odevzdávání výkresů na stranu 14. Odkazy na díly se aktualizují automaticky Pokud kopírujete, přesouváte nebo přejmenováváte díl nebo sestavu, zaznamená Enterprise PDM nové relativní umístění těchto souborů při jejich vyzvednutí. Přestože Enterprise PDM podporovala kopírování, přejmenovávání a přesouvání dílů a sestav již v předchozích verzích, nezaznamenávala jejich relativní umístění. V důsledku toho nezobrazovala dialogová okna související soubory při vyzvednutí nebo odevzdání po zkopírování nebo jiných činnostech. Nastavení zobrazení záložky Konfigurace Záložka Náhled a Karta dat souboru nyní zobrazují záložku pro aktivní konfiguraci dílu nebo sestavy ve výchozím nastavení. V dřívějších verzích bylo výchozí záložkou konfigurace Protože Enterprise PDM zobrazuje vlastnosti uživatelského souboru SolidWorks na záložce možná budete chtít výchozí zobrazení změnit. Změna výchozí záložky: 1. V Průzkumníku souborů klepněte pravým tlačítkem do prázdné oblasti pravého podokna a vyberte Zobrazit > Zaměřit se na aktivní konfiguraci. Tím dojde k přepnutí zobrazení na záložku konfigurace. Chcete-li, aby se zobrazovala ve výchozím nastavení, zkontrolujte, zda je políčko Zaměřit se na aktivní konfiguraci nezaškrtnuté. 2. Vyberte díl nebo sestavu a klepněte na datovou kartu. Zobrazí se záložka Podpora souborů SolidWorks Simulation Enterprise PDM automaticky zahrnuje soubory výsledků simulace, pokud v SolidWorks odevzdáte soubor s odkazem na simulační studii. Soubory Microsoft Office 2007 Náhled Průzkumníka souborů zobrazuje vlastnosti souborů Microsoft Office Doplňkové moduly AutoCAD a Inventor Doplňkový modul AutoCAD a doplňkový modul Inventor pro Enterprise PDM podporují AutoCad 2009 a Autodesk Inventor

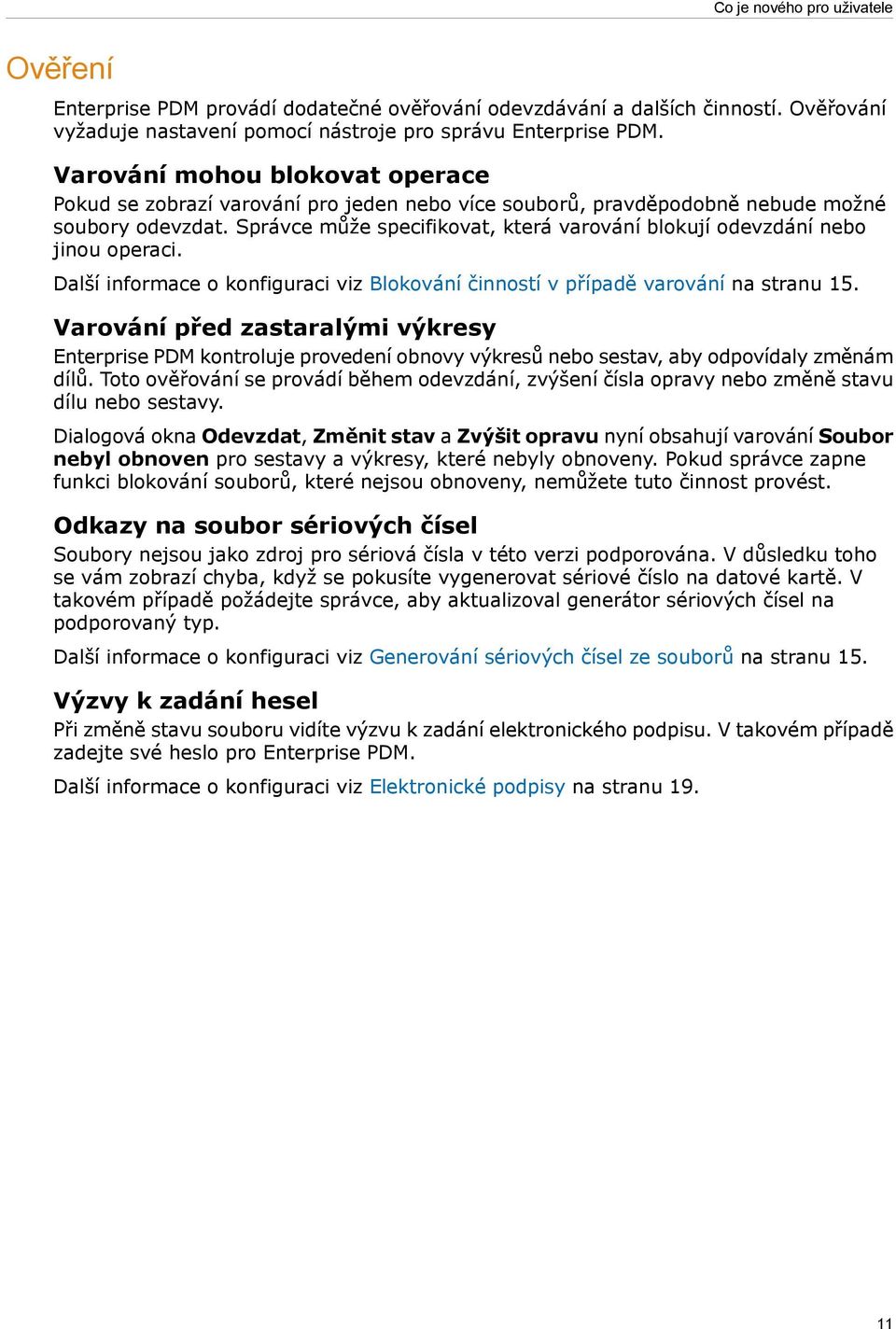

11 Co je nového pro uživatele Ověření Enterprise PDM provádí dodatečné ověřování odevzdávání a dalších činností. Ověřování vyžaduje nastavení pomocí nástroje pro správu Enterprise PDM. Varování mohou blokovat operace Pokud se zobrazí varování pro jeden nebo více souborů, pravděpodobně nebude možné soubory odevzdat. Správce může specifikovat, která varování blokují odevzdání nebo jinou operaci. Další informace o konfiguraci viz Blokování činností v případě varování na stranu 15. Varování před zastaralými výkresy Enterprise PDM kontroluje provedení obnovy výkresů nebo sestav, aby odpovídaly změnám dílů. Toto ověřování se provádí během odevzdání, zvýšení čísla opravy nebo změně stavu dílu nebo sestavy. Dialogová okna Odevzdat, Změnit stav a Zvýšit opravu nyní obsahují varování Soubor nebyl obnoven pro sestavy a výkresy, které nebyly obnoveny. Pokud správce zapne funkci blokování souborů, které nejsou obnoveny, nemůžete tuto činnost provést. Odkazy na soubor sériových čísel Soubory nejsou jako zdroj pro sériová čísla v této verzi podporována. V důsledku toho se vám zobrazí chyba, když se pokusíte vygenerovat sériové číslo na datové kartě. V takovém případě požádejte správce, aby aktualizoval generátor sériových čísel na podporovaný typ. Další informace o konfiguraci viz Generování sériových čísel ze souborů na stranu 15. Výzvy k zadání hesel Při změně stavu souboru vidíte výzvu k zadání elektronického podpisu. V takovém případě zadejte své heslo pro Enterprise PDM. Další informace o konfiguraci viz Elektronické podpisy na stranu

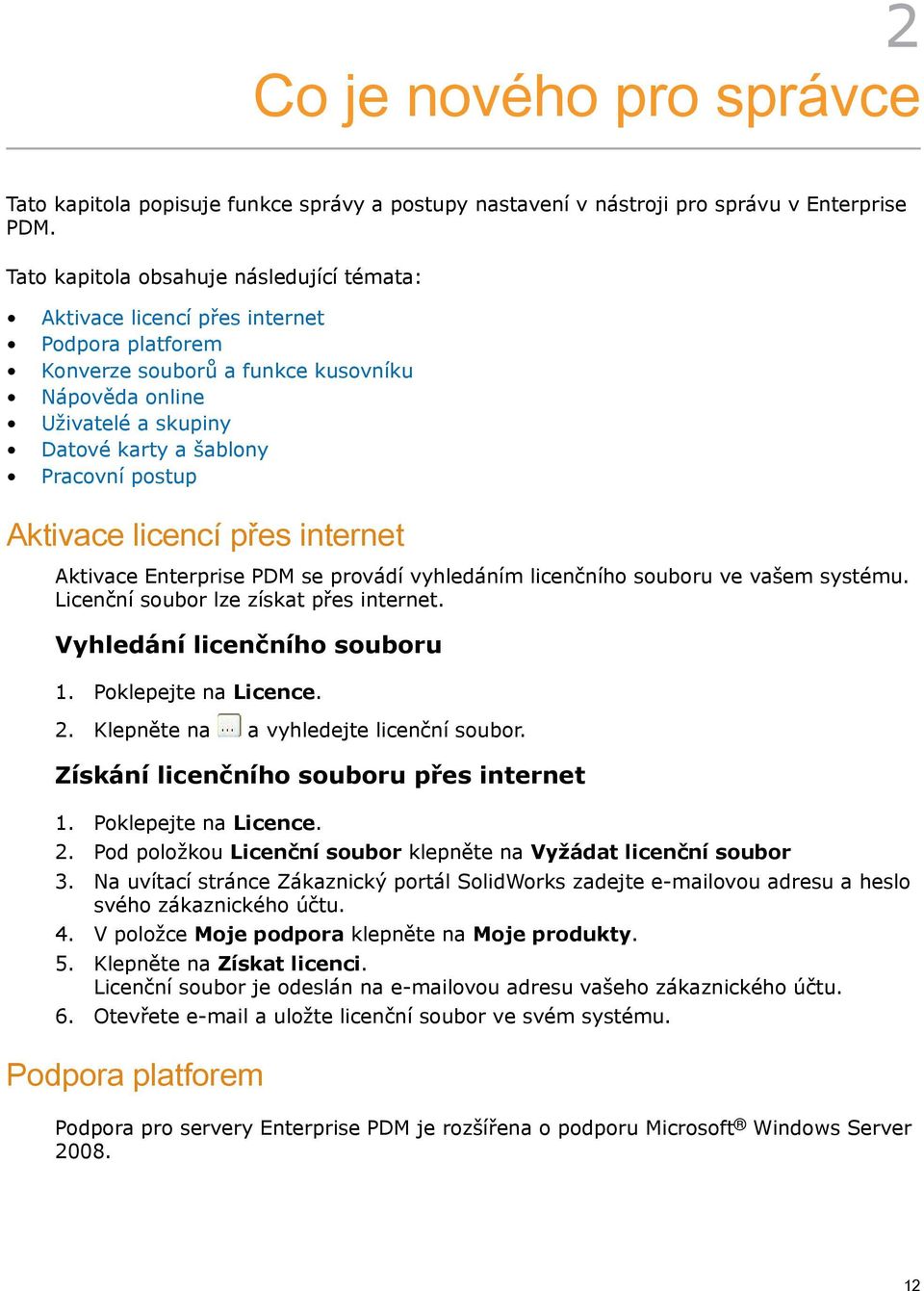

12 2 Co je nového pro správce Tato kapitola popisuje funkce správy a postupy nastavení v nástroji pro správu v Enterprise PDM. Tato kapitola obsahuje následující témata: Aktivace licencí přes internet Podpora platforem Konverze souborů a funkce kusovníku Nápověda online Uživatelé a skupiny Datové karty a šablony Pracovní postup Aktivace licencí přes internet Aktivace Enterprise PDM se provádí vyhledáním licenčního souboru ve vašem systému. Licenční soubor lze získat přes internet. Vyhledání licenčního souboru 1. Poklepejte na Licence. 2. Klepněte na a vyhledejte licenční soubor. Získání licenčního souboru přes internet 1. Poklepejte na Licence. 2. Pod položkou Licenční soubor klepněte na Vyžádat licenční soubor 3. Na uvítací stránce Zákaznický portál SolidWorks zadejte ovou adresu a heslo svého zákaznického účtu. 4. V položce Moje podpora klepněte na Moje produkty. 5. Klepněte na Získat licenci. Licenční soubor je odeslán na ovou adresu vašeho zákaznického účtu. 6. Otevřete a uložte licenční soubor ve svém systému. Podpora platforem Podpora pro servery Enterprise PDM je rozšířena o podporu Microsoft Windows Server

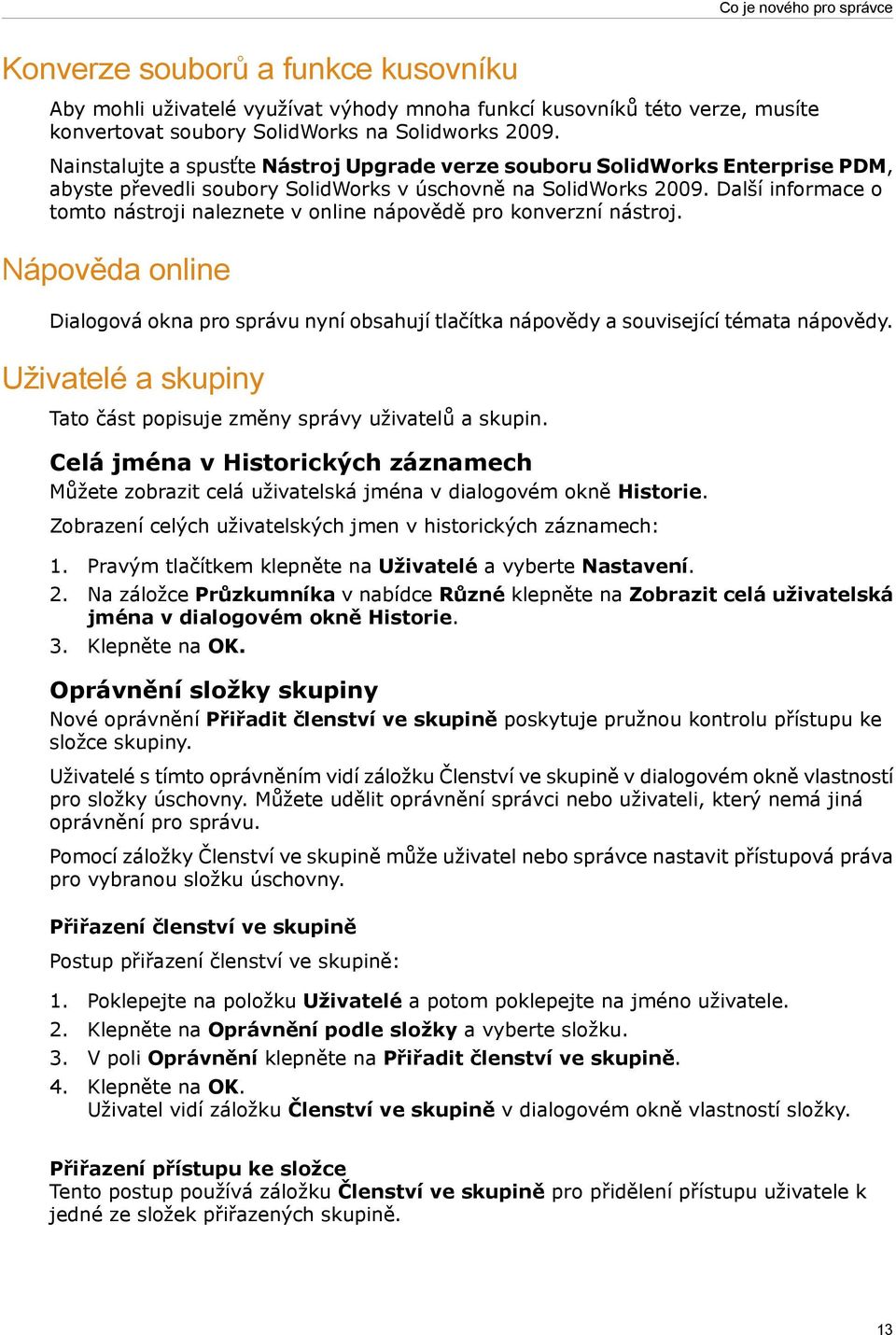

13 Co je nového pro správce Konverze souborů a funkce kusovníku Aby mohli uživatelé využívat výhody mnoha funkcí kusovníků této verze, musíte konvertovat soubory SolidWorks na Solidworks Nainstalujte a spusťte Nástroj Upgrade verze souboru SolidWorks Enterprise PDM, abyste převedli soubory SolidWorks v úschovně na SolidWorks Další informace o tomto nástroji naleznete v online nápovědě pro konverzní nástroj. Nápověda online Dialogová okna pro správu nyní obsahují tlačítka nápovědy a související témata nápovědy. Uživatelé a skupiny Tato část popisuje změny správy uživatelů a skupin. Celá jména v Historických záznamech Můžete zobrazit celá uživatelská jména v dialogovém okně Historie. Zobrazení celých uživatelských jmen v historických záznamech: 1. Pravým tlačítkem klepněte na Uživatelé a vyberte Nastavení. 2. Na záložce Průzkumníka v nabídce Různé klepněte na Zobrazit celá uživatelská jména v dialogovém okně Historie. 3. Klepněte na OK. Oprávnění složky skupiny Nové oprávnění Přiřadit členství ve skupině poskytuje pružnou kontrolu přístupu ke složce skupiny. Uživatelé s tímto oprávněním vidí záložku Členství ve skupině v dialogovém okně vlastností pro složky úschovny. Můžete udělit oprávnění správci nebo uživateli, který nemá jiná oprávnění pro správu. Pomocí záložky Členství ve skupině může uživatel nebo správce nastavit přístupová práva pro vybranou složku úschovny. Přiřazení členství ve skupině Postup přiřazení členství ve skupině: 1. Poklepejte na položku Uživatelé a potom poklepejte na jméno uživatele. 2. Klepněte na Oprávnění podle složky a vyberte složku. 3. V poli Oprávnění klepněte na Přiřadit členství ve skupině. 4. Klepněte na OK. Uživatel vidí záložku Členství ve skupině v dialogovém okně vlastností složky. Přiřazení přístupu ke složce Tento postup používá záložku Členství ve skupině pro přidělení přístupu uživatele k jedné ze složek přiřazených skupině. 13

14 Co je nového pro správce Na tomto příkladu má uživatelská skupina Designers přístup ke složkám Project1 a Project2. Chcete přiřadit uživatele JSmith do skupiny Designers s přístupem do složky Project2, nikoli však do složky Project1. Přiřazení skupinové složky: 1. Přihlaste se jako uživatel s oprávněním Přiřadit členství ve skupině. 2. V Průzkumníku souborů klepněte pravým tlačítkem na složku Project2 a vyberte Vlastnosti. 3. Na záložce Členství ve skupině pod položkou Designers vyberte jméno uživatele JSmith a klepněte na OK. Tím dojde k přidání uživatele JSmith do skupiny Designers, ale pouze s právem přístupu k aktuální složce Project2. 4. V Nástroji pro správu poklepejte na Uživatelé. 5. Poklepejte na JSmith. Pod položkou Členové na záložce Obecné zobrazuje řádek pro Designers složku Project2. Když se JSmith přihlásí do úschovny, zobrazí Průzkumník souborů Project2 jako zelenou složku přístupnou v Enterprise PDM. Project1 je šedý a neobsahuje žádné soubory. Záložka Členství ve skupině pro složky a informace o uživatelích v nástroji pro správu Enterprise PDM odráží přiřazené složky. Odevzdávání výkresů Nyní můžete nakonfigurovat, zda související výkresy vyzvednuté s dílem nebo sestavou budou uvedeny v dialogovém okně Odevzdat. V dřívějších verzích byly související výkresy k dispozici pro vyzvednutí, ale nebyly uvedeny pro odevzdání. Postup konfigurace zahrnutí výkresů do seznamu odevzdání: 1. Pravým tlačítkem klepněte na Uživatelé a vyberte Nastavení. 2. Klepněte na Odevzdat. 3. Vyberte nastavení: Automatické zahrnutí výkresů, když se zapíší do modelu vyberte, chcete-li zapnout vyhledání výkresů při odevzdání nebo zrušte výběr pro vypnutí hledání souvisejících výkresů. Hledání výkresů v celé úschovně vyberte pro nejširší rozsah hledání nebo zrušte výběr pro definování omezeného hledání. Hledejte výkresy v podsložkách složky obsahující model tuto možnost můžete zkombinovat s hledáním v nadřazených složkách. Hledejte výkresy v rodičovských složkách složky obsahující model tuto možnost můžete zkombinovat s hledáním v podsložkách. Hledat pouze výkresy se stejným názvem souboru jako díl/sestava tuto možnost můžete zkombinovat s dalšími volbami. Zobrazení sloupců průzkumníka pro skupiny Můžete vytvořit pohled sloupce a přiřadit jej určité skupině. Sloupce, které přidáte, doplňují výchozí sloupce v Průzkumníku souborů. 14

15 Co je nového pro správce Vytvoření a přiřazení pohledu sloupce: 1. Klepněte pravým tlačítkem myši na Sloupce a zvolte Nová sada sloupců. 2. Pod položkou Název sady sloupců zadejte název nového pohledu sloupce. 3. Klepněte na Nový sloupec. Oblast Vybraný sloupec je nyní aktivní. 4. Vyberte Proměnnou, Název a další vlastnosti sloupce. Vybraný sloupec se zobrazí v seznamu Sloupce. 5. Znovu klepněte na Nový sloupec a specifikujte vlastnosti sloupce pro dodatečný sloupec. 6. V poli Skupiny vyberte název skupiny. 7. Klepněte na OK. Můžete rovněž přiřadit pohled sloupce v dialogovém okně Vlastnosti uživatele nebo skupiny. Blokování činností v případě varování Správci mohou u vybraných varovných podmínek zablokovat odevzdání, vyzvednutí a další činnosti. Například je možné zablokovat odevzdání, pokud Enterprise PDM vyšle varování "Soubor není obnoven." Operaci blokování specifikujete pomocí záložky Varování v dialogovém okně Vlastnosti uživatele nebo skupiny. Datové karty a šablony Tato část obsahuje nové nebo změněné administrativní úlohy a funkce v Editoru karet a Správci šablon. Generování sériových čísel ze souborů Typ souboru není nadále pro generování sériových čísel podporován. Musíte změnit všechna sériová čísla, která používají typ souboru, protože jinak uživatelé zaznamenají chybu při pokusu o generování sériového čísla, které má jako zdroj soubor. Změna nastavení sériového čísla: 1. Poklepejte na položku Sériová čísla. 2. Poklepejte na sériové číslo. 3. U typů souborů klepněte po výzvě ke konverzi z typu souboru na typ seznamu na Ano. 4. Zkontrolujte všechna zbývající sériová čísla a převeďte všechny další generátory sériových čísel souborů. Sériová čísla pro konfigurace Pro každou konfiguraci dílu nebo sestavy může Enterprise PDM vytvořit jiné sériové číslo. Tato funkce je k dispozici pro soubory přidané do úschovny poprvé v Enterprise PDM Vlastnost datové karty Aktualizuje všechny konfigurace řídí, zda bude vygenerována jedna hodnota nebo více hodnot. V dřívějších verzích generoval Enterprise PDM jediné sériové číslo pro všechny konfigurace. 15

16 Co je nového pro správce Konfigurace samostatných sériových čísel pro konfigurace: 1. Poklepejte na Karty. 2. V Editoru datových karet vyberte Soubor > Otevřít a vyberte datovou kartu s polem sériového čísla. Pole by mělo Sériové číslo vybrané v poli Výchozí hodnota. 3. Pod položkou Příznaky zrušte výběr políčka Aktualizuje všechny konfigurace, čímž dojde k vygenerování odlišného sériového čísla, když uživatel klepne na toto pole pravým tlačítkem. 4. Uložte a zavřete soubor karty. Tabulka přířezů a šablony kusovníku svařování Správce musí přiřadit přístupová práva k šablonám, aby mohli uživatelé prohlížet tabulky přířezů a kusovníky svařování. Konfigurace kusovníku svařování a šablon tabulky přířezů: 1. Poklepejte na Kusovník. 2. Poklepejte na Tabulku přířezů. 3. Pod položkou Sloupce zkontrolujte seznam sloupců a přidejte nebo upravte sloupce. Můžete přejmenovat počáteční sloupce, ale jsou zapotřebí proměnné pro zobrazení tabulky přířezů. 4. Přiřaďte práva k šabloně. a) Pod položkou Uživatelé a skupiny vyberte uživatele nebo skupiny, kteří potřebují používat tuto šablonu. b) Pod položkou Oprávnění vyberte Aktivovat vypočítaný kusovník a Zobrazit vypočítaný kusovník. 5. Klepněte na OK. 6. Zopakujte kroky 2 až 5 pro šablonu Kusovníku svařování. Šablona vypočítaného kusovníku Výchozí šablona kusovníku pro vypočítané kusovníky má sloupec Číslo dílu. Nový sloupec zajišťuje, že je obsah vypočítaného kusovníku podobnější obsahu kusovníku SolidWorks. Proměnná editoru karty pro záložky Hledání K zapnutí nebo vypnutí záložek hledání můžete použít vlastnost Řízené proměnnou. V této verzi můžete podmíněně zobrazit uspořádání záložek hledání vytvořených Editorem karet na základě hodnoty vybrané proměnné. V předchozích verzích byla vlastnost Řízené proměnnou k dispozici pouze na datových kartách. Záložky Výchozí konfigurace v Šablonách V šablonách pro vytvoření souboru můžete zadat záložku výchozí konfigurace pro datové karty vytvořené podle šablony. Když upravujete šablonu ve Správci šablon, můžete nastavit záložku výchozí konfigurace v dialogovém okně Upravit soubor šablony. Pod položkou Výchozí stránka karty můžete vybírat následující: Standardní výběr záložka aktivní konfigurace je zobrazena na souboru datových karet vytvořených ze je zobrazena na datových kartách vytvořených ze šablony. 16

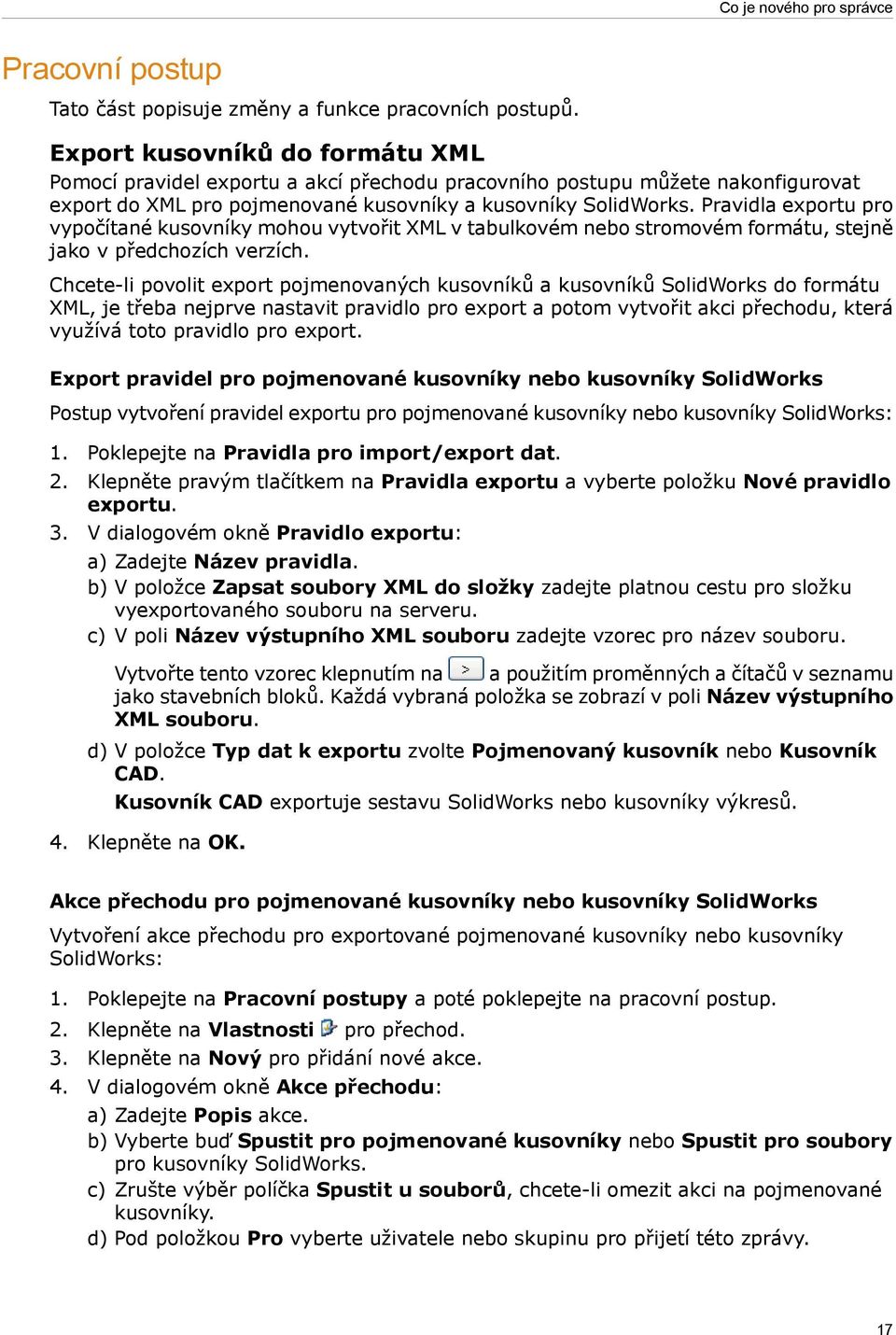

17 Co je nového pro správce Pracovní postup Tato část popisuje změny a funkce pracovních postupů. Export kusovníků do formátu XML Pomocí pravidel exportu a akcí přechodu pracovního postupu můžete nakonfigurovat export do XML pro pojmenované kusovníky a kusovníky SolidWorks. Pravidla exportu pro vypočítané kusovníky mohou vytvořit XML v tabulkovém nebo stromovém formátu, stejně jako v předchozích verzích. Chcete-li povolit export pojmenovaných kusovníků a kusovníků SolidWorks do formátu XML, je třeba nejprve nastavit pravidlo pro export a potom vytvořit akci přechodu, která využívá toto pravidlo pro export. Export pravidel pro pojmenované kusovníky nebo kusovníky SolidWorks Postup vytvoření pravidel exportu pro pojmenované kusovníky nebo kusovníky SolidWorks: 1. Poklepejte na Pravidla pro import/export dat. 2. Klepněte pravým tlačítkem na Pravidla exportu a vyberte položku Nové pravidlo exportu. 3. V dialogovém okně Pravidlo exportu: a) Zadejte Název pravidla. b) V položce Zapsat soubory XML do složky zadejte platnou cestu pro složku vyexportovaného souboru na serveru. c) V poli Název výstupního XML souboru zadejte vzorec pro název souboru. Vytvořte tento vzorec klepnutím na a použitím proměnných a čítačů v seznamu jako stavebních bloků. Každá vybraná položka se zobrazí v poli Název výstupního XML souboru. d) V položce Typ dat k exportu zvolte Pojmenovaný kusovník nebo Kusovník CAD. Kusovník CAD exportuje sestavu SolidWorks nebo kusovníky výkresů. 4. Klepněte na OK. Akce přechodu pro pojmenované kusovníky nebo kusovníky SolidWorks Vytvoření akce přechodu pro exportované pojmenované kusovníky nebo kusovníky SolidWorks: 1. Poklepejte na Pracovní postupy a poté poklepejte na pracovní postup. 2. Klepněte na Vlastnosti pro přechod. 3. Klepněte na Nový pro přidání nové akce. 4. V dialogovém okně Akce přechodu: a) Zadejte Popis akce. b) Vyberte buď Spustit pro pojmenované kusovníky nebo Spustit pro soubory pro kusovníky SolidWorks. c) Zrušte výběr políčka Spustit u souborů, chcete-li omezit akci na pojmenované kusovníky. d) Pod položkou Pro vyberte uživatele nebo skupinu pro přijetí této zprávy. 17

18 Co je nového pro správce e) Pod položkou Vyberte skript exportu, který se má použít vyberte pravidlo exportu pro export typu kusovníku. f) Klepněte na OK. 5. Klepnutím na OK vlastnosti přechodu uložíte. 6. Uložte a zavřete pracovní postup. Pravidla exportu pro vypočítané kusovníky Pravidla exportu pro vypočítané kusovníky podporují export XML ve formátu tabulky i stromu. Ve výchozím nastavení jsou vypočítané kusovníky exportovány ve formátu stromu používaného v předchozích verzích. Chcete-li používat nový formát, nastavte v pravidlu pro export Kusovník k exportu ve formátu tabulky. Některé možnosti exportu nejsou v novém formátu podporovány. Oznámení pro pojmenované kusovníky Můžete nastavit automatické oznámení pro pojmenované kusovníky přidáním akce pro přechod pracovního postupu. Nastavení automatického oznamování pro pojmenované kusovníky. 1. Poklepejte na položku Pracovní postupy a poklepejte na pracovní postup. 2. Klepněte na Vlastnosti u přechodu. 3. Klepněte na Nový pro přidání nové akce. 4. V dialogovém okně Akce přechodu: a) Zadejte Popis akce. b) Klepněte na Spustit pro pojmenované kusovníky c) Pod položkou Pro vyberte uživatele nebo skupinu pro přijetí této zprávy. d) Pod položkou Zpráva zadejte text zprávy. e) Klepněte na OK. 5. Klepnutím na OK vlastnosti přechodu uložíte. 6. Uložte a zavřete pracovní postup. Dynamické oznamování Můžete nastavit dynamické oznamování, které umožní uživatelům specifikovat příjemce a zadávat poznámky pro oznámení spuštěná převodem pracovního postupu. Postup nastavení dynamického oznamování pro projekt: 1. Poklepejte na Pracovní postupy a otevřete některý pracovní postup. 2. Klepněte na Oznámení při převodu pracovního postupu. 3. Na záložce Oznámení podle projektu: a) Vyberte složku projektu. b) Vyberte Uživatele nebo Skupiny, kteří budou příjemci tohoto oznámení. c) Klepněte na Přidat. d) Pod položkou Oznámení vyberte Dynamické. e) Klepněte na OK. Kroky jsou podobné jako pro Oznámení podle přiřazení. 18

19 Co je nového pro správce 4. Opakujte kroky 2 a 3 pro každý přechod, pro který chcete mít nastavené dynamické oznámení. 5. Uložte a zavřete pracovní postup. Když uživatel provede změnu stavu pomocí nakonfigurovaného přechodu, obsahuje dialogové okno Provést přechod pole pro příjemce zprávy a poznámky. Elektronické podpisy Když uživatel změní stav souboru, můžete přechody pracovního postupu nakonfigurovat tak, aby zobrazily výzvu k zadání elektronického podpisu. Pokud jsou elektronické podpisy povolené, musí uživatel zadat heslo do Windows nebo do úschovny, aby došlo ke spuštění změny stavu. Nastavte vlastnost Ověření na každém přechodu pracovního postupu, kde je vyžadován podpis. Vyžádání elektronického podpisu pro změnu stavu: 1. Klepněte na Pracovní postupy a poklepejte na pracovní postup. 2. Klepněte na Vlastnosti přechodu v diagramu pracovního postupu. 3. Klepněte na Ověření. 4. Klepněte na OK. 5. Uložte a zavřete pracovní postup. 19
