1 REFERENČNÍ KNIHA ELEKTROTVAROVKY FRIALEN

2 ODVODNĚNÍ HORNÍCH POVRCHŮ V DOLECH BÍLINA Vysazení čtyř odboček FRIALEN SA-XL d 630/160 mm pro vzdušníky. K navařování se využívá speciální podtlakové technologie. Realizace: červen 2014 Sedlová tvarovka FRIALEN SA-XL

K navařování se využívá speciální podtlakové

3 ROZVOD CHLADICÍ VODY ČESANA škoda MLADÁ BOLESLAV Rozvod chladicí vody ve vývojovém centru Česana společnosti ŠKODA Auto a.s. Rozvody chladicí vody jsou z PE-HD svařované elektrotvarovkami FRIALEN v dimenzích d 20, 32, 50, 63, 75 a 90 mm. Realizace: červen 2014 Elektroredukce FRIALEN MR Elektrospojka FRIALEN UB Elektro T-kusy FRIALEN Elektrokolena FRIALEN

na společnosti ŠKODA Auto a.s. Rozvody chladicí vody jsou z PE-HD svařované

4 REKONSTRUKCE PLYNOVODNÍHO POTRUBÍ - PRAHA Rekonstrukce původního plynovodního potrubí v oceli DN 500 o celkové délce 400 m. Toto potrubí bylo nahrazeno potrubím z materiálu PE 100 o průměru d 400 mm v SDR 17,6. Trubky jsou svařovány na tupo a v otevřených výkopech elektrotvarovkami FRIAFIT d 400 mm. Realizace: květen 2014 Spojka FRIAFIT AM

Toto potrubí bylo nahrazeno potrubím z materiálu PE 100 o průměru d 400 mm v SDR 17,6.

5 REKONSTRUKCE PŘIVADĚČE VODY - PRUNÉŘOV Rekonstrukce přivaděče surové vody z Ohře do elektrárny Prunéřov II. Vysazení odboček pro vzdušníky pomocí sedlových tvarovek FRIALEN SA-XL d 630/160 mm a d 800/160 mm. Spojování PE-HD potrubí prostřednictvím elektrospojek d 800 mm SDR17. Realizace: leden září 2013 Sedlová tvarovka FRIALEN SA-XL Elektrospojka FRIALEN UB

Vysazení odboček pro vzdušníky pomocí sedlových tvarovek FRIALEN SA-XL d 630/160 mm a d

6 ROZVOD VODY - KOUPALIŠTĚ LODÍN Rekonstrukce rozvodu technické vody na koupališti Lodín. Původní rozvod z PVC byl nahrazen rozvodem z PE. Hlavní řad - d 315 mm pokračuje větvemi v dimenzi d 225 mm, které jsou dále redukovány na d 160 mm. Z potrubí d 160 mm jsou vysazeny odbočky v dimenzi d 63 mm zakončené přechodovými kusy se závitem k tryskám, kterými bude proudit voda do bazénů. Realizace: září listopad 2013 Elektroredukce FRIALEN MR Elektrospojka FRIALEN UB Elektro T-kusy FRIALEN Elektrokolena FRIALEN Přechodový kus FRIALEN MUM Přechodový kus FRIALEN WUSTM 90

Z potrubí d 160 mm jsou vysazeny odbočky v dimenzi d 63 mm zakončené přechodovými kusy se závitem k tryskám, kterými bude proudit voda do

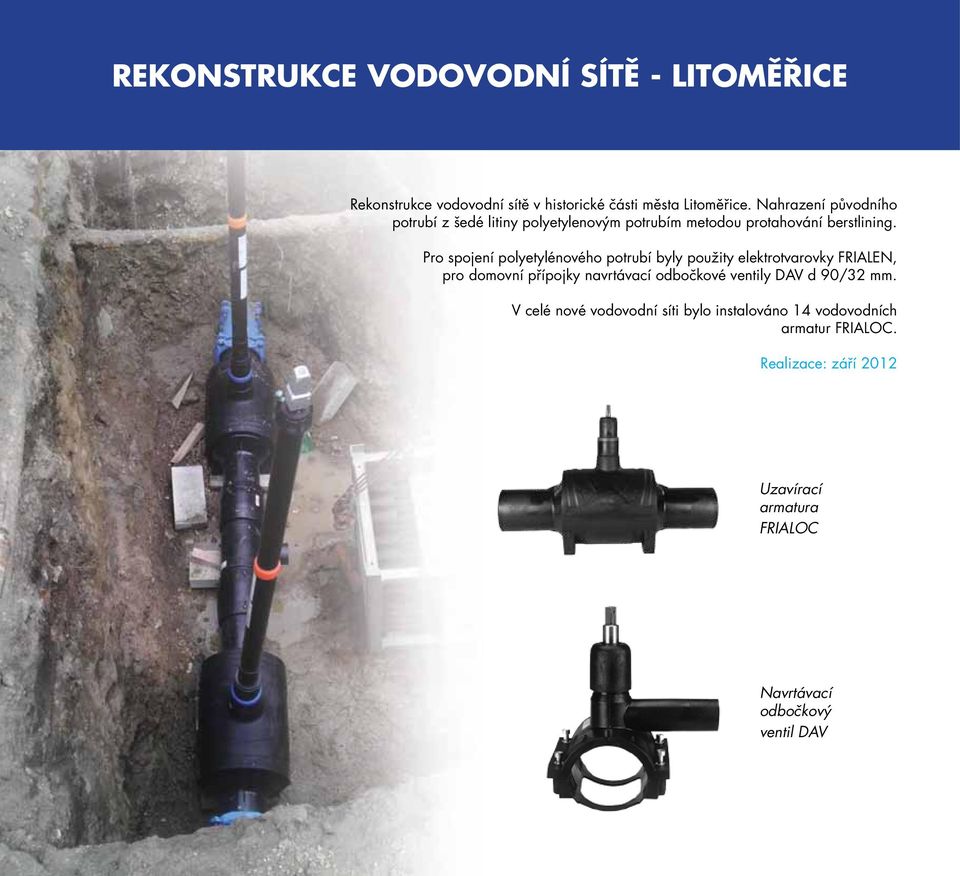

7 REKONSTRUKCE VODOVODNÍ SÍTĚ - LITOMĚŘICE Rekonstrukce vodovodní sítě v historické části města Litoměřice. Nahrazení původního potrubí z šedé litiny polyetylenovým potrubím metodou protahování berstlining. Pro spojení polyetylénového potrubí byly použity elektrotvarovky FRIALEN, pro domovní přípojky navrtávací odbočkové ventily DAV d 90/32 mm. V celé nové vodovodní síti bylo instalováno 14 vodovodních armatur FRIALOC. Realizace: září 2012 Uzavírací armatura FRIALOC Navrtávací odbočkový ventil DAV

Pro spojení polyetylénového potrubí byly použity elektrotvarovky FRIALEN, pro domovní přípojky navrtávací odbočkové ventily

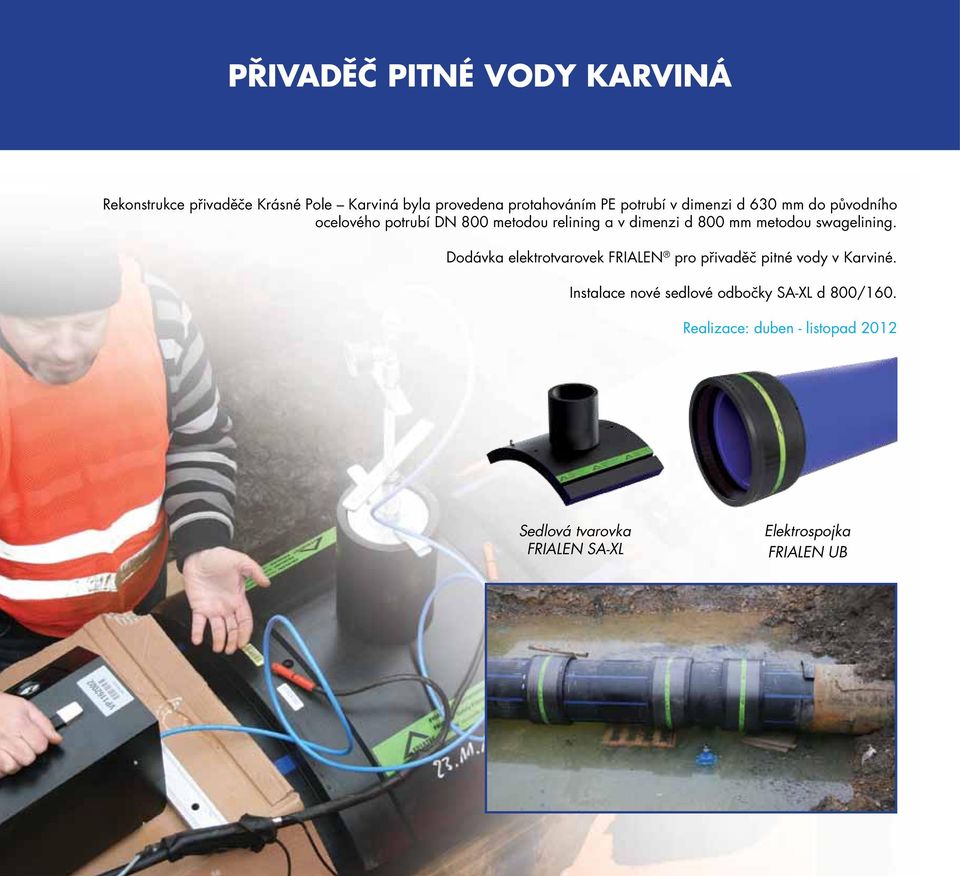

8 PŘIVADĚČ PITNÉ VODY KARVINÁ Rekonstrukce přivaděče Krásné Pole Karviná byla provedena protahováním PE potrubí v dimenzi d 630 mm do původního ocelového potrubí DN 800 metodou relining a v dimenzi d 800 mm metodou swagelining. Dodávka elektrotvarovek FRIALEN pro přivaděč pitné vody v Karviné. Instalace nové sedlové odbočky SA-XL d 800/160. Realizace: duben - listopad 2012 Sedlová tvarovka FRIALEN SA-XL Elektrospojka FRIALEN UB

metodou swagelining. Dodávka elektrotvarovek FRIALEN pro přivaděč pitné vody v Karviné.

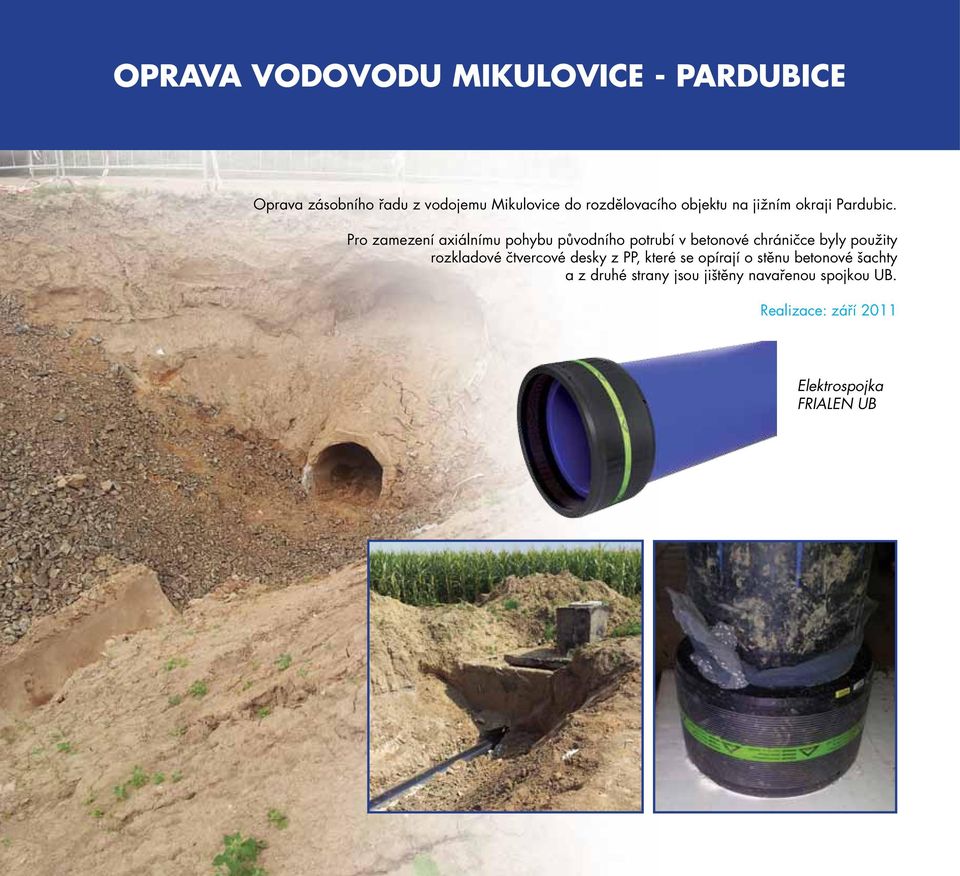

9 OPRAVA VODOVODU MIKULOVICE - PARDUBICE Oprava zásobního řadu z vodojemu Mikulovice do rozdělovacího objektu na jižním okraji Pardubic. Pro zamezení axiálnímu pohybu původního potrubí v betonové chráničce byly použity rozkladové čtvercové desky z PP, které se opírají o stěnu betonové šachty a z druhé strany jsou jištěny navařenou spojkou UB. Realizace: září 2011 Elektrospojka FRIALEN UB

Pro zamezení axiálnímu pohybu původního potrubí v betonové chráničce byly použity rozkladové

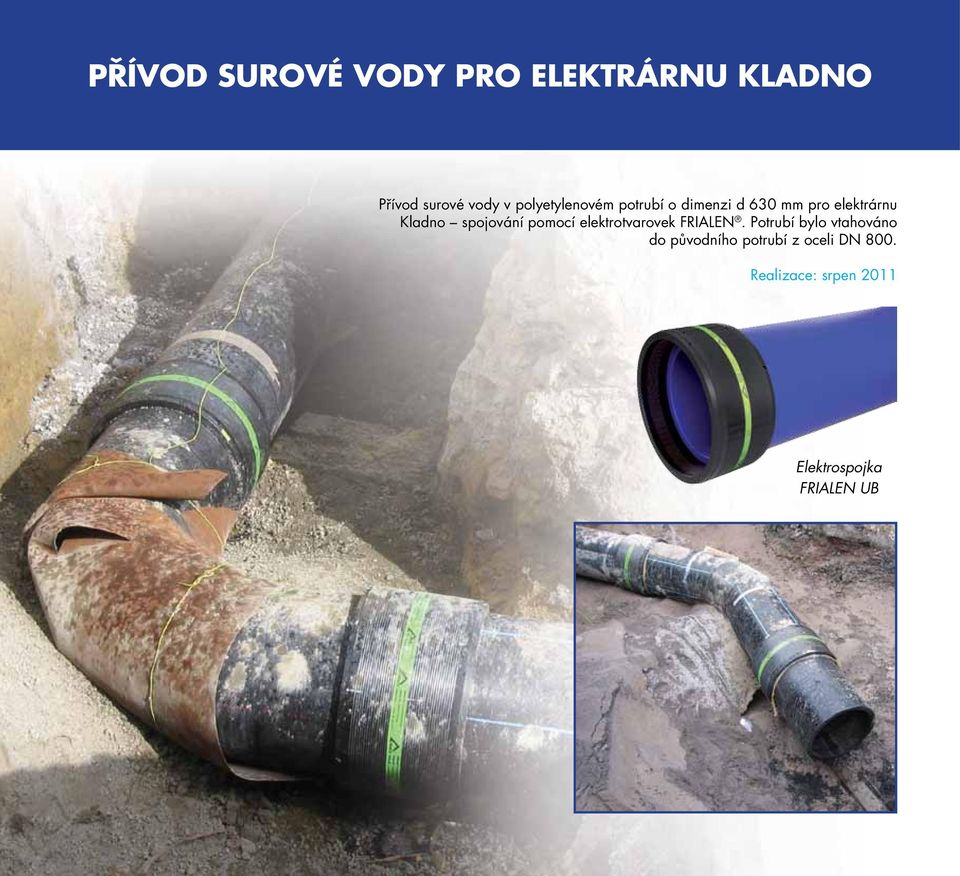

10 PŘÍVOD SUROVÉ VODY PRO ELEKTRÁRNU KLADNO Přívod surové vody v polyetylenovém potrubí o dimenzi d 630 mm pro elektrárnu Kladno spojování pomocí elektrotvarovek FRIALEN. Potrubí bylo vtahováno do původního potrubí z oceli DN 800. Realizace: srpen 2011 Elektrospojka FRIALEN UB

spojování pomocí elektrotvarovek FRIALEN.

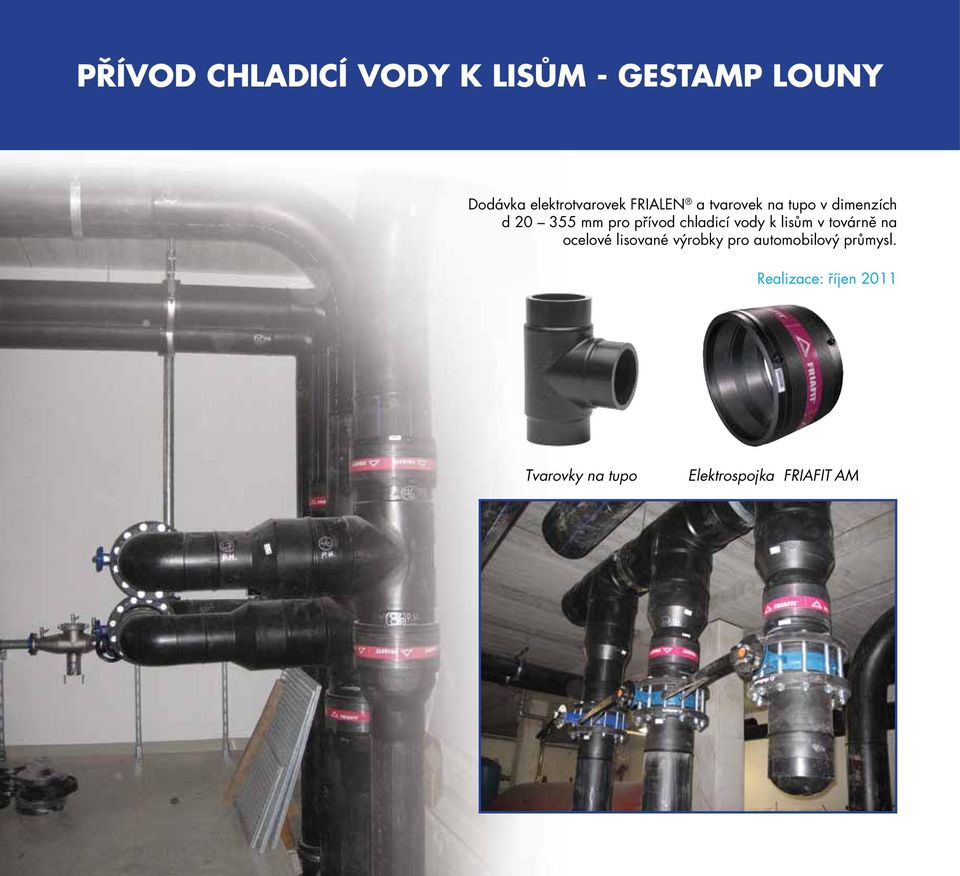

11 PŘÍVOD CHLADICÍ VODY K LISŮM - GESTAMP LOUNY Dodávka elektrotvarovek FRIALEN a tvarovek na tupo v dimenzích d mm pro přívod chladicí vody k lisům v továrně na ocelové lisované výrobky pro automobilový průmysl. Realizace: říjen 2011 Tvarovky na tupo Elektrospojka FRIAFIT AM

chladicí vody k lisům v továrně na ocelové lisované výrobky pro

12 Více referencí a fotek z realizací na
