Stručný návod. WOW! Snooper+ WOW! 5.0.0

Transkript

1 Stručný návod WOW! Snooper+ WOW! 5.0.0

2 Obsah. Popis přístroje Snooper.... Popis zobrazených signálů Minimální systémové požadavky na PC Technická data Příslušenství První kroky Instalace softwaru Registrace softwaru Konfigurace přístroje Snooper Aktualizace firmwaru První diagnostika... 9

3 . Popis přístroje Snooper. OBD konektor: 6pinový konektor OBD II (SAE J96) s integrovaným osvětlením. Vícebarevný ukazatel zobrazuje stav spojení a komunikaci. Slot na MicroSD karty 4. Tlačítko letového záznamníku - pro spuštění/zastavení a nastavení značky (REC) během záznamu dat 5. USB port 4 5

4 . Popis zobrazených signálů Funkce Barva Komentář Zvuk Popis zvuku Napětí Bílá Trvale svítí při napájení Ticho Spojení s PC Modrá Při spojení USB nebo Bluetooth Ticho Při aktivním diagnostickém procesu Diagnostika Zelená / Modrá Zelená / Modrá střídavě (50%) Ticho Diagnostika Ztráta spojení s PC Zelená / Modrá blikající Ztracené spojení s PC se zobrazuje jen při aktivní diagnostice Výstražný tón! Ztráta spojení s PC 4 krátké vysoké tóny Napětí / slabá baterie Nízký stav baterie Aktuální barva / červená blikající Spojení s PC / slabá baterie / slabá baterie Výstražný tón! Slabá baterie 4 krátké hluboké tóny Diagnostika / slabá baterie Nízký stav baterie a ztráta spojení s PC Zelená, červená a modrá blikající 4 hluboké, pauza, 4 vysoké tóny Start OK Žlutá Spuštěna sekvence letového záznamníku, data se neukládají (probíhá vytvoření komunikace) Potvrzení spuštění LZ Dlouhý hluboký tón Start není OK - Žádná platná konfigurace letového záznamníku Potvrzení žádné konfigurace LZ Stop - Zastaví sekvenci letového záznamníku Potvrzení zastavení LZ Dlouhý hluboký tón Záznam dat Žlutá obíhající Ticho Záznam dat - žádná platná odpověď - Žádná platná odpověď během 0 ECU dotazů Výstražný tón! Žádná platná data LZ krátký hluboký tón REC (značka) - Uživatel stiskne tlačítko, aby nastavil značku Potvrzení značka LZ krátký vysoký tón Žádný firmware Červená Ticho Nahrávání firmware Červená Bliká ve vztahu s přenosem dat Ticho Čidlo - Kontrolní mechanismus, zabrání zamrznutí jednotky Výstražný tón! Čidlo Různé tóny 4

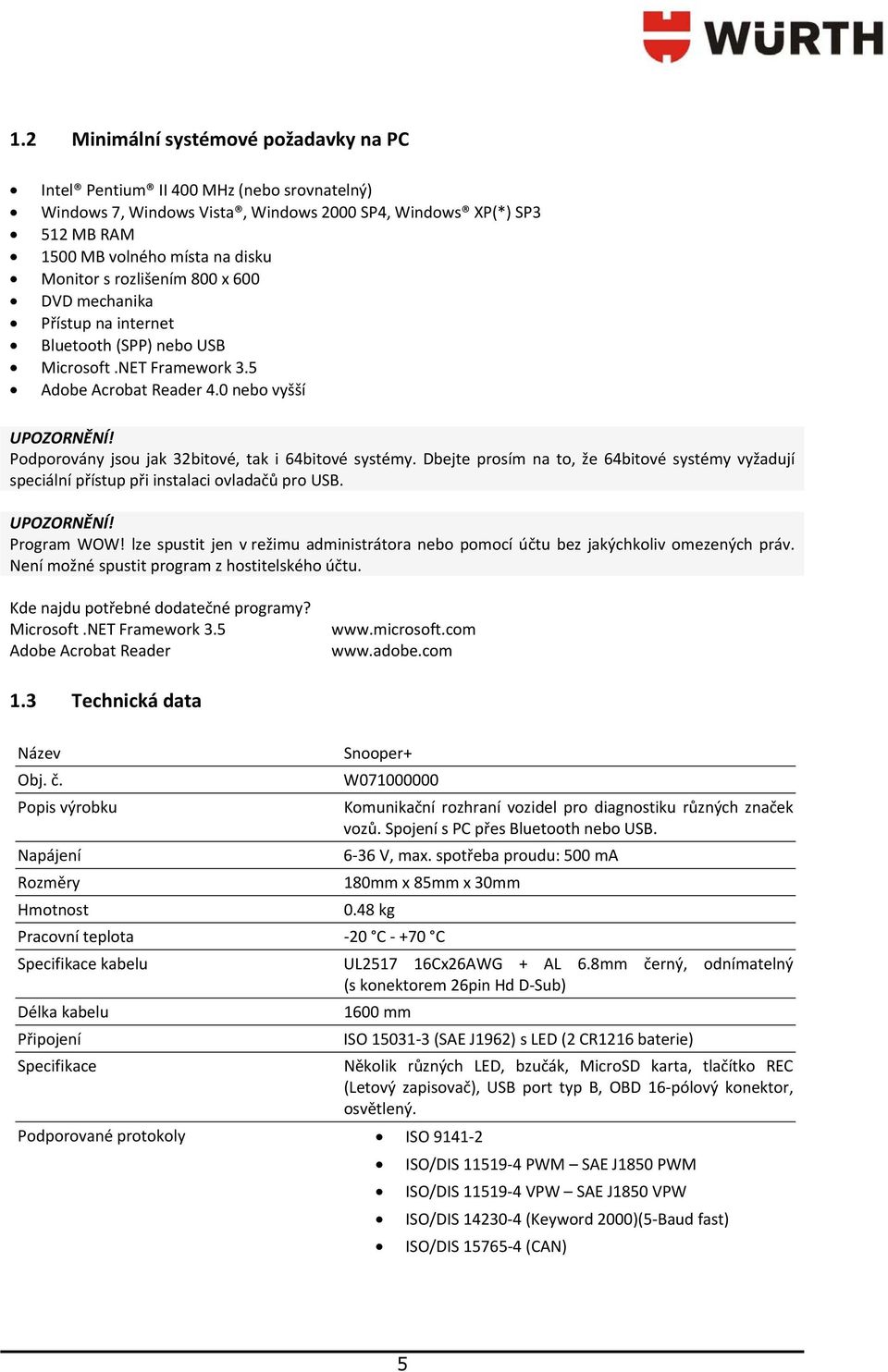

5 . Minimální systémové požadavky na PC Intel Pentium II 400 MHz (nebo srovnatelný) Windows 7, Windows Vista, Windows 000 SP4, Windows XP(*) SP 5 MB RAM 500 MB volného místa na disku Monitor s rozlišením 800 x 600 DVD mechanika Přístup na internet Bluetooth (SPP) nebo USB Microsoft.NET Framework.5 Adobe Acrobat Reader 4.0 nebo vyšší UPOZORNĚNÍ! Podporovány jsou jak bitové, tak i 64bitové systémy. Dbejte prosím na to, že 64bitové systémy vyžadují speciální přístup při instalaci ovladačů pro USB. UPOZORNĚNÍ! Program WOW! lze spustit jen v režimu administrátora nebo pomocí účtu bez jakýchkoliv omezených práv. Není možné spustit program z hostitelského účtu. Kde najdu potřebné dodatečné programy? Microsoft.NET Framework.5 Adobe Acrobat Reader Technická data Název Obj. č. Popis výrobku Napájení Rozměry Hmotnost Snooper+ W Komunikační rozhraní vozidel pro diagnostiku různých značek vozů. Spojení s PC přes Bluetooth nebo USB. 6-6 V, max. spotřeba proudu: 500 ma 80mm x 85mm x 0mm 0.48 kg Pracovní teplota -0 C C Specifikace kabelu UL57 6Cx6AWG + AL 6.8mm černý, odnímatelný (s konektorem 6pin Hd D-Sub) Délka kabelu 600 mm Připojení ISO 50- (SAE J96) s LED ( CR6 baterie) Specifikace Několik různých LED, bzučák, MicroSD karta, tlačítko REC (Letový zapisovač), USB port typ B, OBD 6-pólový konektor, osvětlený. Podporované protokoly ISO 94- ISO/DIS 59-4 PWM SAE J850 PWM ISO/DIS 59-4 VPW SAE J850 VPW ISO/DIS 40-4 (Keyword 000)(5-Baud fast) ISO/DIS (CAN) 5

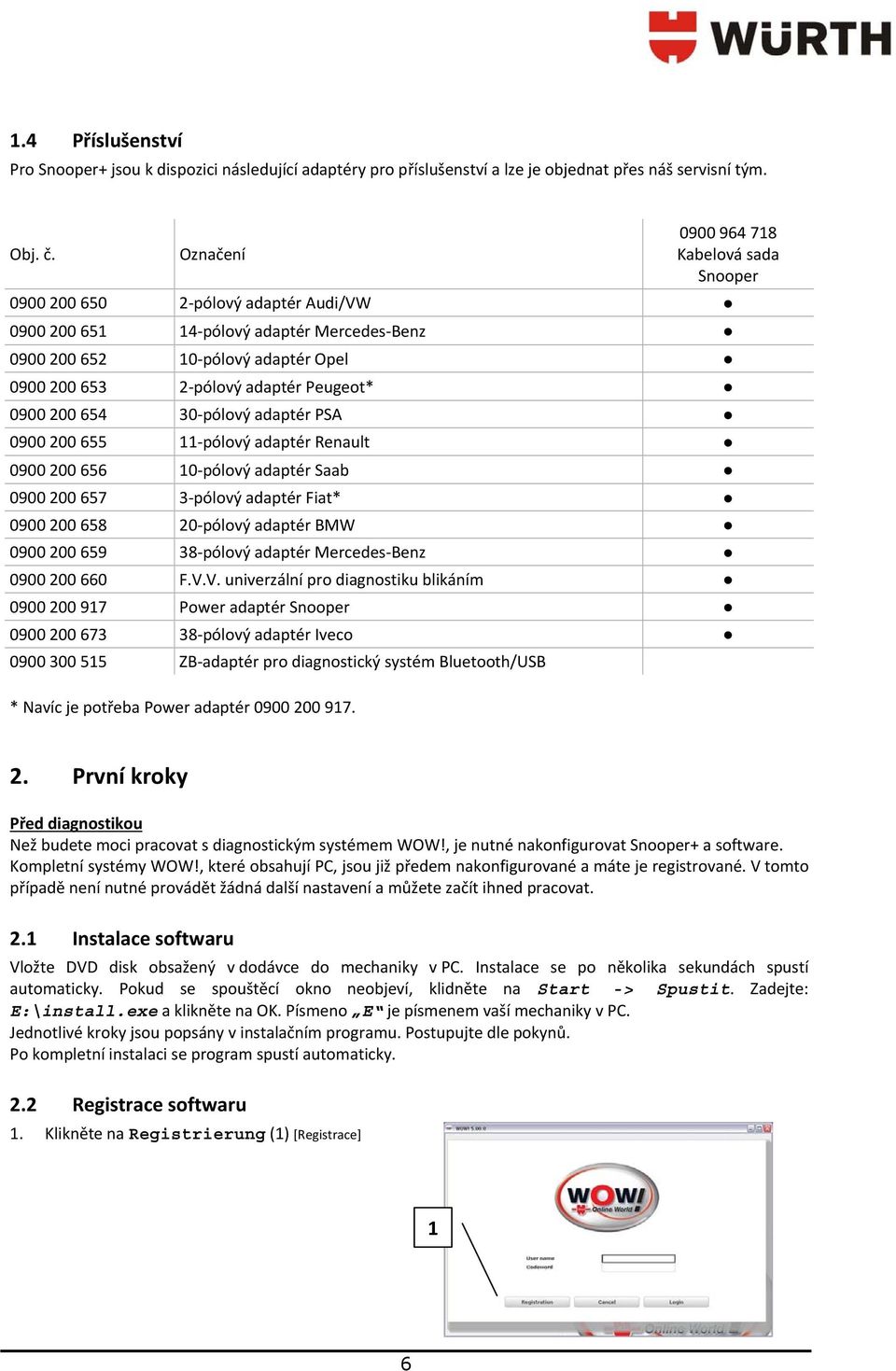

6 .4 Příslušenství Pro Snooper+ jsou k dispozici následující adaptéry pro příslušenství a lze je objednat přes náš servisní tým. Obj. č. Označení * Navíc je potřeba Power adaptér Kabelová sada Snooper pólový adaptér Audi/VW pólový adaptér Mercedes-Benz pólový adaptér Opel pólový adaptér Peugeot* pólový adaptér PSA pólový adaptér Renault pólový adaptér Saab pólový adaptér Fiat* pólový adaptér BMW pólový adaptér Mercedes-Benz F.V.V. univerzální pro diagnostiku blikáním Power adaptér Snooper pólový adaptér Iveco ZB-adaptér pro diagnostický systém Bluetooth/USB 9,00. První kroky Před diagnostikou Než budete moci pracovat s diagnostickým systémem WOW!, je nutné nakonfigurovat Snooper+ a software. Kompletní systémy WOW!, které obsahují PC, jsou již předem nakonfigurované a máte je registrované. V tomto případě není nutné provádět žádná další nastavení a můžete začít ihned pracovat.. Instalace softwaru Vložte DVD disk obsažený v dodávce do mechaniky v PC. Instalace se po několika sekundách spustí automaticky. Pokud se spouštěcí okno neobjeví, klidněte na Start -> Spustit. Zadejte: E:\install.exe a klikněte na OK. Písmeno E je písmenem vaší mechaniky v PC. Jednotlivé kroky jsou popsány v instalačním programu. Postupujte dle pokynů. Po kompletní instalaci se program spustí automaticky.. Registrace softwaru. Klikněte na Registrierung () [Registrace] 6

7 . Klikněte na Registrierungsformular () [Registrační formulář]. Vyplňte všechna políčka označená *. Své zákaznické číslo naleznete např. na dodacím listu. Uživatelské jméno a heslo si můžete zvolit podle sebe. Dávejte pozor na psaní malých a velkých písmen. Klikněte na Weiter () [Další] 4. Vyberte produkt (4) a pak klikněte na Hinzufügen [Přidat]. Poté Drucken [Vytiskněte] formulář (5). 5. Nyní se spojte se svým servisním partnerem, abyste mohli provést registraci Do příslušných polí zadejte registrační kód a své zákaznické číslo (6). Vždy klikněte na Freischalten [Uvolnit] (7). Pro návrat do přihlašovací obrazovky klikněte Zurück Nyní zadejte uživatelské jméno a heslo. Pak klikněte na Login. 7

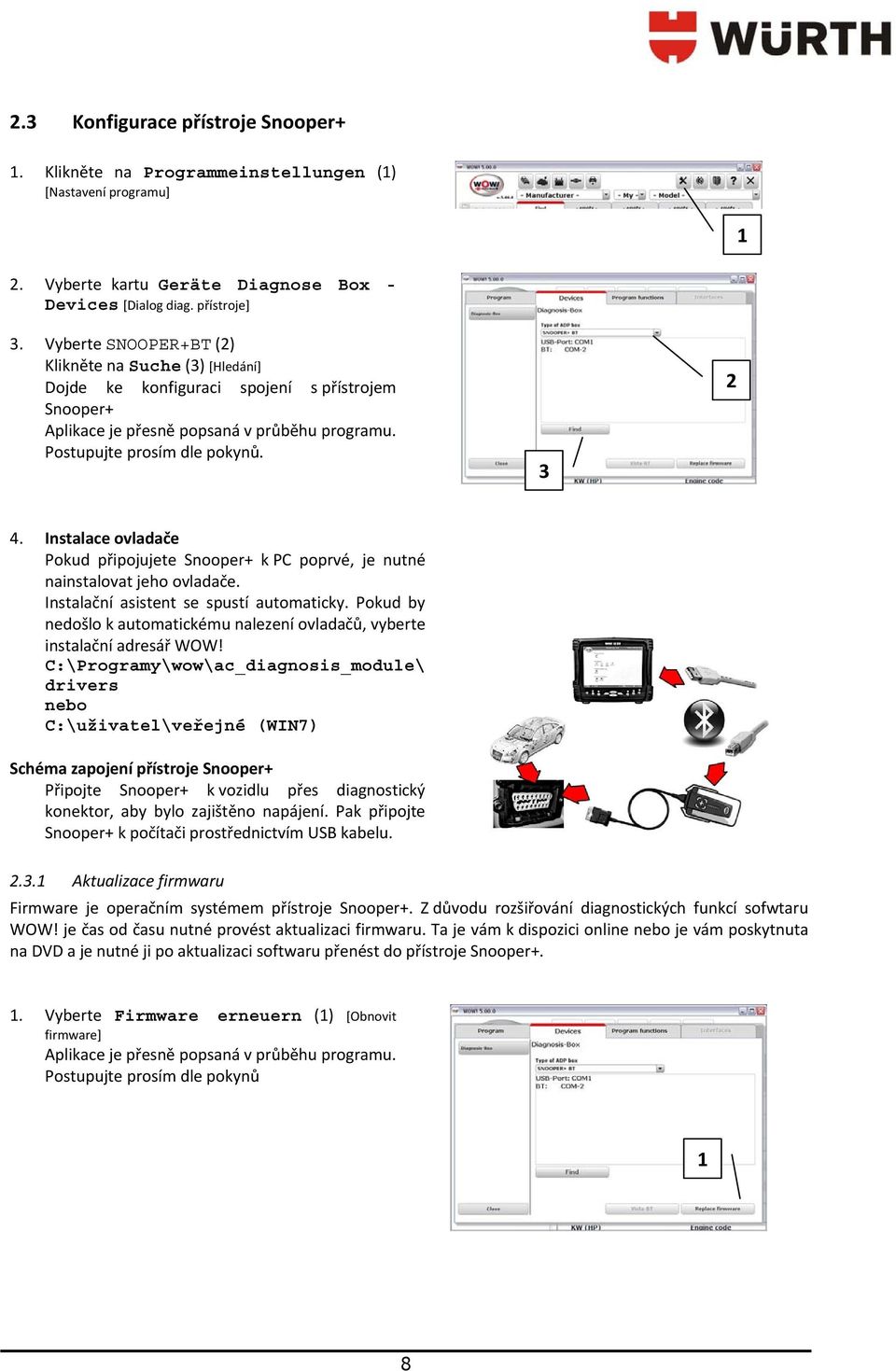

8 . Konfigurace přístroje Snooper+. Klikněte na Programmeinstellungen () [Nastavení programu]. Vyberte kartu Geräte Diagnose Box - Devices [Dialog diag. přístroje]. Vyberte SNOOPER+BT () Klikněte na Suche () [Hledání] Dojde ke konfiguraci spojení s přístrojem Snooper+ Aplikace je přesně popsaná v průběhu programu. Postupujte prosím dle pokynů. 4. Instalace ovladače Pokud připojujete Snooper+ k PC poprvé, je nutné nainstalovat jeho ovladače. Instalační asistent se spustí automaticky. Pokud by nedošlo k automatickému nalezení ovladačů, vyberte instalační adresář WOW! C:\Programy\wow\ac_diagnosis_module\ drivers nebo C:\uživatel\veřejné (WIN7) Schéma zapojení přístroje Snooper+ Připojte Snooper+ k vozidlu přes diagnostický konektor, aby bylo zajištěno napájení. Pak připojte Snooper+ k počítači prostřednictvím USB kabelu... Aktualizace firmwaru Firmware je operačním systémem přístroje Snooper+. Z důvodu rozšiřování diagnostických funkcí sofwtaru WOW! je čas od času nutné provést aktualizaci firmwaru. Ta je vám k dispozici online nebo je vám poskytnuta na DVD a je nutné ji po aktualizaci softwaru přenést do přístroje Snooper+.. Vyberte Firmware erneuern () [Obnovit firmware] Aplikace je přesně popsaná v průběhu programu. Postupujte prosím dle pokynů 8
