E-Config 3.4. Schémata zapojení nový modul v programu E-Config Eaton Corporation. All rights reserved. 1
|
|
|
- Denis Novotný
- před 4 lety
- Počet zobrazení:
Transkript
1 Eaton Corporation. All rights reserved. 1
2 Zadání projektu: Cílová skupina uživatelů: montážní firmy, spíše malé garážové firmy Nevyužívá schémata/projekty od projektanta Provádí jednoduché instalace, třeba RD, byty,... Používá řešení kryt dle ČSN (není nutné ověření návrhu) Revizní technik ověřuje jak instalaci tak kryt = rozváděč (měl by mít k dispozici schéma zapojení) Schéma zapojení se často kreslí dodatečně k hotové instalaci Rozsah kreslení: Jednopólové schéma Pouze silové obvody Minimální větvení, omezený počet úrovní podružných sběrnic Omezený sortiment přístrojů (modulární přístroje: jistící přístroje, stykače a relé) Síť TN-S, N sběrnice nahoře součást hlavních sběrnic Způsob kreslení Papír A4 (A3) naležato, včetně informací o projektu Viditelné rozdělení na stránky, všechny stránky v jednom okně Eaton Corporation. All rights reserved. 2
3 Zadání projektu: Požadavek na jednoduchost Základní nejjednodušší schéma nakreslit automaticky (na základě pořadí přístrojů v seznamu vybraných přístrojů) Jednoduchá editace topologie přetažením značek ve schématu zapojení v grafice; automatická predikce zamýšlené úpravy Doplnění popisů identifikujících kabel a připojený spotřebič (předdefinované typické základní texty, které uživatel může následně upravit) Funkce na celkovou kontrolu logiky zapojení (konzistence připojených fází, napájení podružných sběrnic,...) Eaton Corporation. All rights reserved. 3
4 Zadání projektu: Nekonkuruje zavedeným programům na schémata ProfiCAD,... ElproCAD, Eplan... Důležité: není to program pro všechny a na všechno Tak je to nutné chápat, aby se předešlo pozdějším zklamáním. Součást programu E-Config Samostatný modul pro kreslení schémat zapojení Navázaný na rozváděč doplněk k výpočtu oteplení a ověření návrhu Eaton Corporation. All rights reserved. 4
5 Koncepce: Základem pro kreslení schématu zapojení je seznam vybraných přístrojů Na základě seznamu vybraných přístrojů je vykreslen výchozí tvar schématu zapojení Pokud je seznam vhodně uspořádané pak v základních případech je schéma hotové a není nutná další editace Ve složitější případech nutná úprava zapojení přetažením přístrojů v grafice Nutno doplnit připojené kabely (typové označení, průřez) a popis jednotlivých vývodů (identifikace připojených spotřebičů) Schéma zapojení ukládáno s rozváděčem Při druhém a dalším spuštění provedena synchronizace se seznamem vybraných přístrojů Eaton Corporation. All rights reserved. 5
6 Koncepce: Vybrat přístroje osazené v rozváděči Uspořádat seznam vybraných přístrojů podle logiky zapojení Vybrat rozváděč Schéma zapojení Úprava topologie Úprava připojené fáze Výpočet oteplení Ověření návrhu Mechanické uspořádání (přístroj. lišty, krycí desky,...) Osazení přístrojů Volná grafika Úprava kabely a spotřebiče Hmotnost Rozměrový výkres Tisk, export Protokol Dokumentace ověření návrhu Rozpiska materiálu, cena Eaton Corporation. All rights reserved. 6

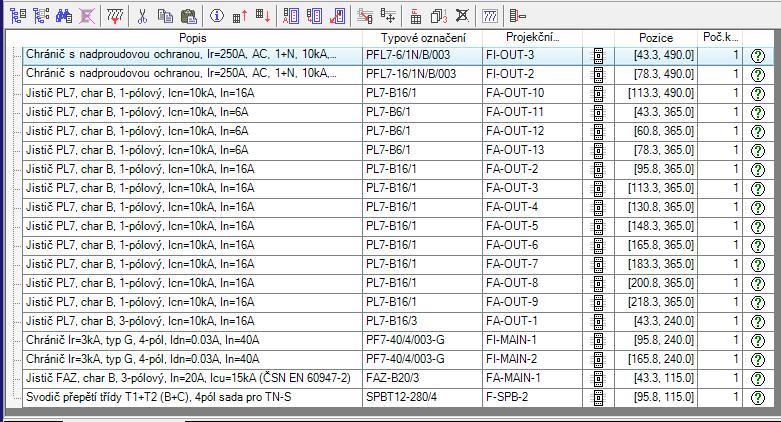

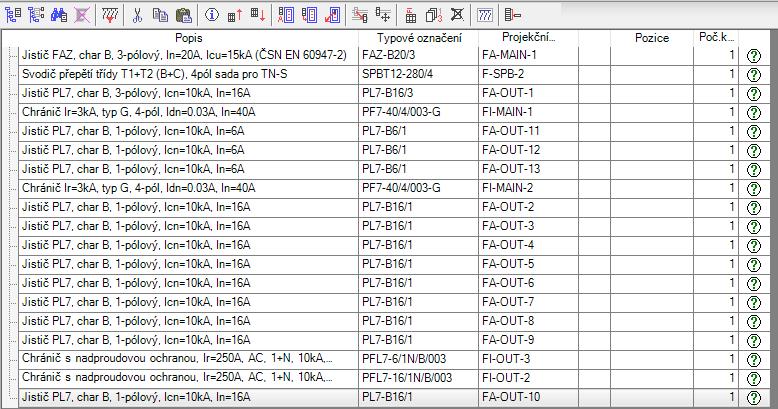

7 Vybrat přístroje osazené v rozváděči; vybírat podle logiky ve schématu zapojení Uspořádat seznam přístrojů podle logiky schématu zapojení shora dolů Hlavní jistič (detekován automaticky vždy bude na prvním místě ve schématu) Svodič přepětí (bude na druhém místě ve schématu automaticky) Centrální chránič pro ochranu před požárem (detekován automaticky) Jističe / Chrániče s nadproud ochranou připojené přímo na hlavní sběrnice Proudový chránič Jističe připojené za proudový chránič Relé / stykač / elektroměr vždy bezprostředně za jistič pod kterým je zapojen Pojistkový odpínač pojistka připojena jako příslušenství Pokud seznam obsahuje cizí přístroje, nebo nepodporované přístroje Eaton schéma lze kreslit, místo příslušné značky bude krabička s otazníkem Eaton Corporation. All rights reserved. 7

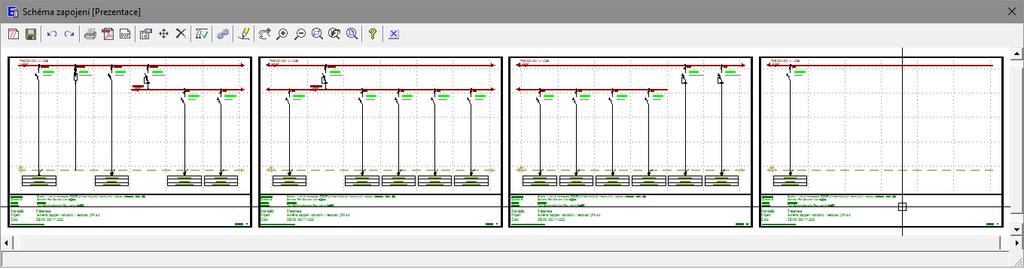

8 Hlavní jištění, svodič, jističe na hlavní sběrnice Skupina jističů za chráničem Skupina jističů za chráničem Další přístroje na hlavní sběrnice Eaton Corporation. All rights reserved. 8

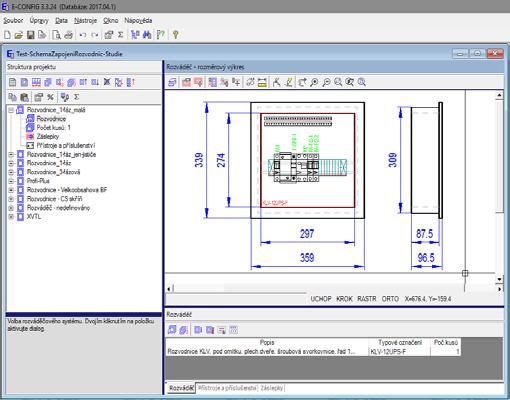

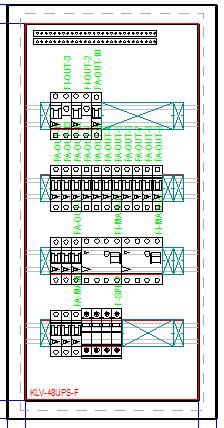

9 Možno vybrat rozváděč (není nezbytně nutné) Lze použít libovolný rozváděčový systém: Rozvodnice, Profi Plus, XVTL Omezení dáno přístroji, nikoliv rozváděčem Možno provést osazení přístrojů do rozváděče Pro kreslení schématu je důležité výchozí pořadí před osazením (poloha přístroje v rozváděči nemusí odpovídat logické poloze ve schématu) Před osazením do rozváděče Po osazení Eaton Corporation. All rights reserved. 9

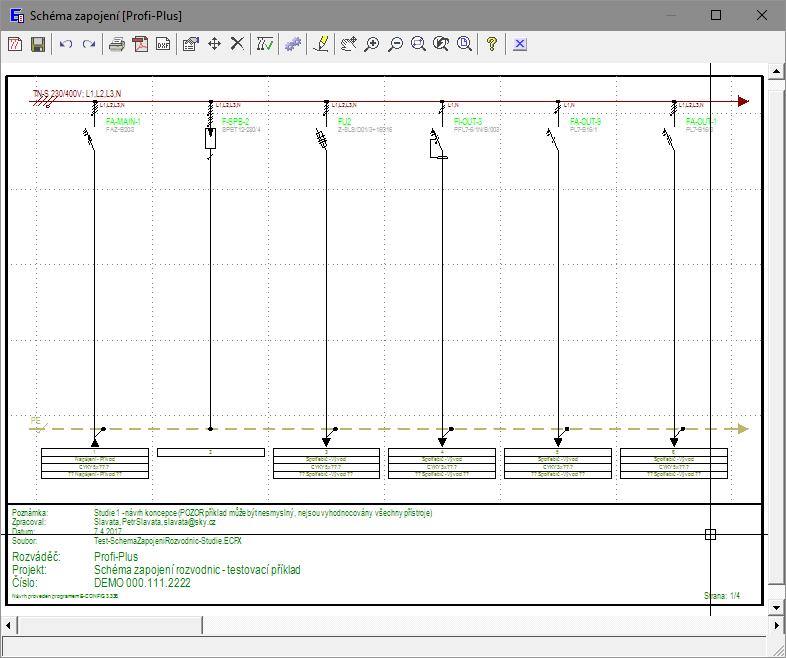

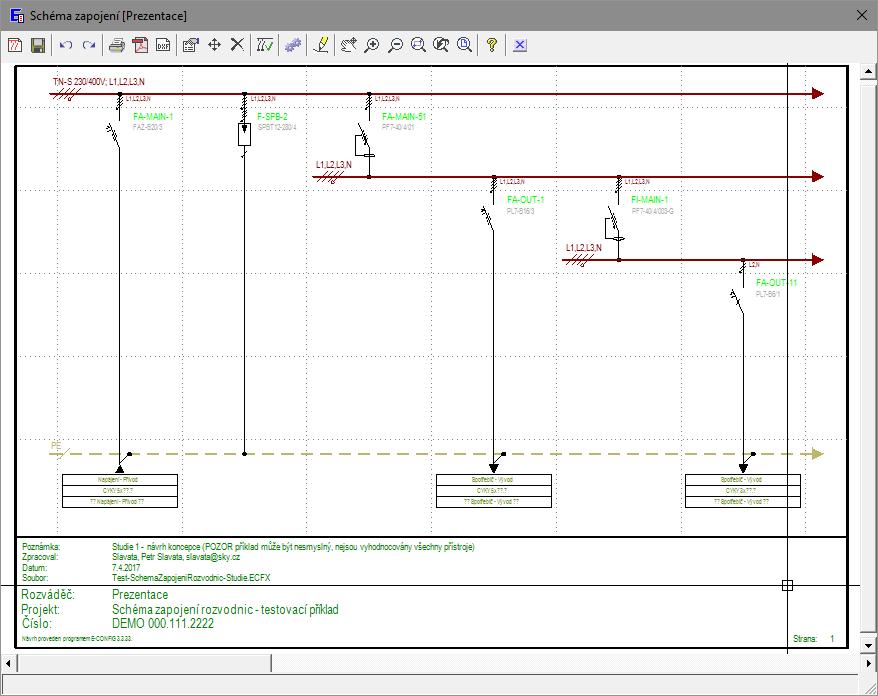

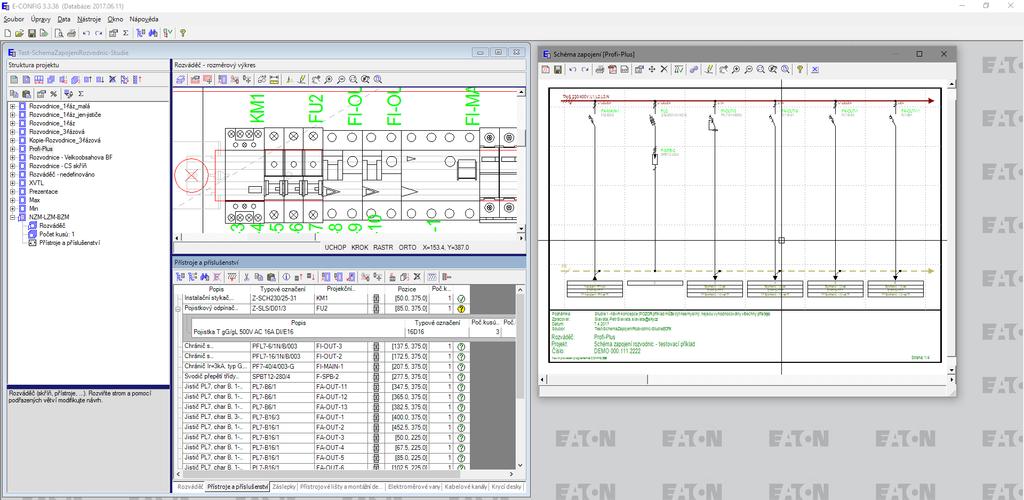

10 Spustit modul pro kreslení schémat Ikona na záložce Rozváděč, nebo na záložce Přístroje a příslušenství Vykreslí se výchozí tvar schématu zapojení Eaton Corporation. All rights reserved. 10

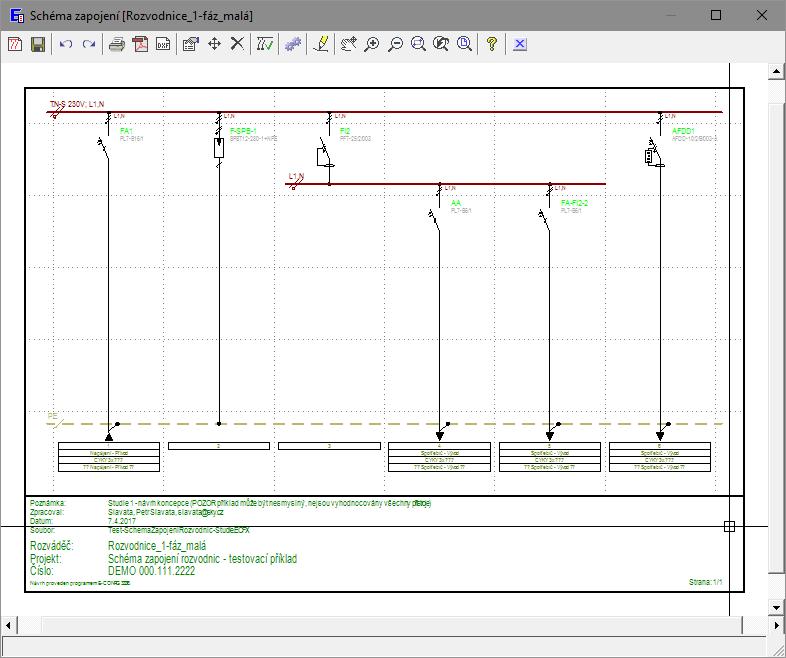

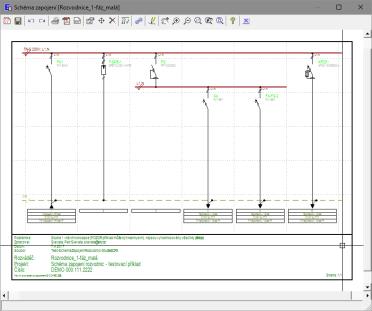

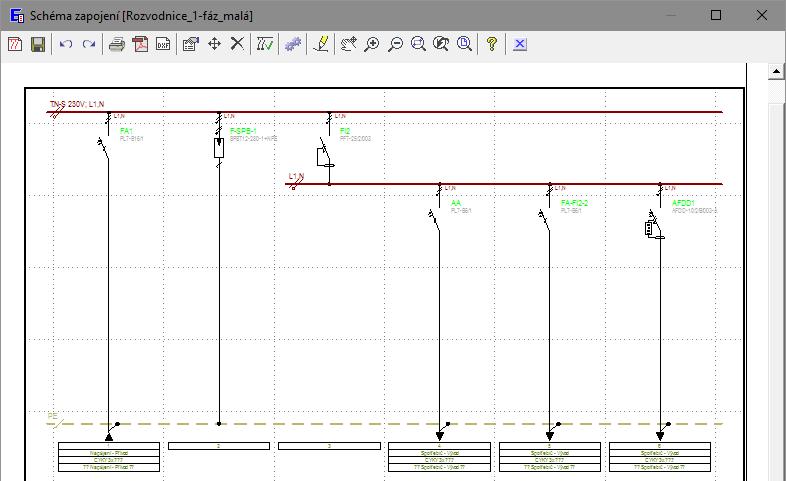

11 Základní orientace ve schématu zapojení: vždy síť TN-S N sběrnice nahoře vedle fázových sběrnic PE sběrnice dole L sběrnice N sběrnice L+N před chráničem L+N sběrnice za chráničem PE sběrnice Eaton Corporation. All rights reserved. 11

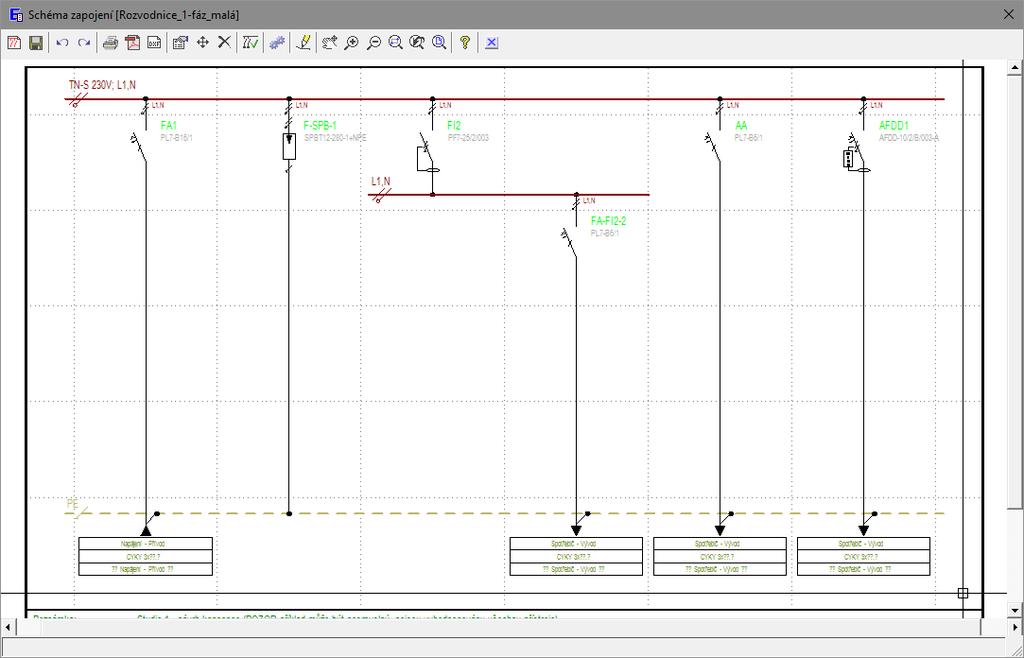

12 Upravit topologii přesunem přesunutím přístrojů v grafice Přehození vývodů: Různé vývody, stejná řada, cílový blok obsazen přístrojem 2 1 Kliknout na značku přístroje Vybrat uzel v horní části značky Kliknout novou polohu přístroje (kdekoliv v obdélníku vymezeném dělícím čarami) Alternativně lze použít funkci z menu Eaton Corporation. All rights reserved. 12

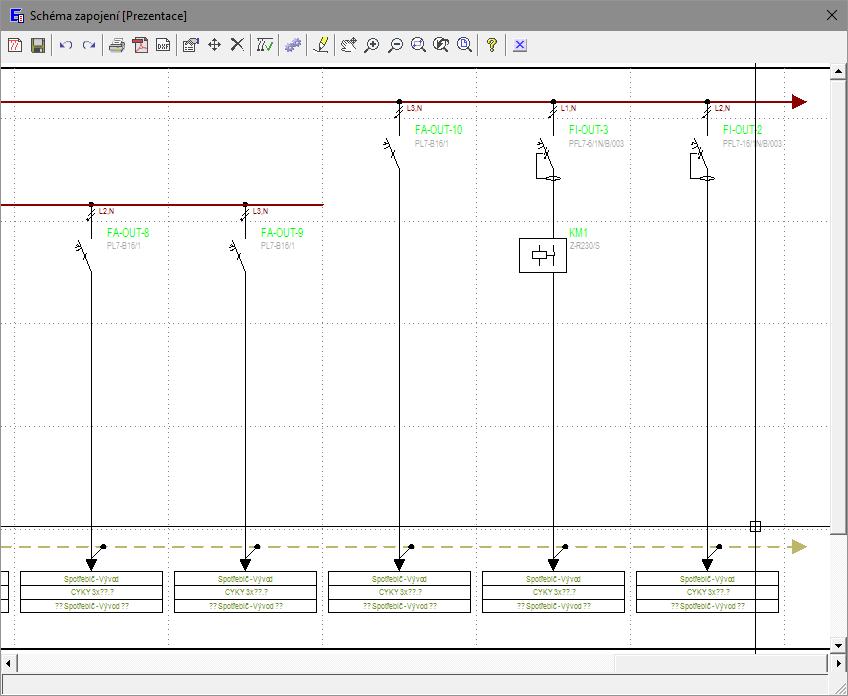

13 Upravit topologii přesunem přesunutím přístrojů v grafice Přesunutí přístroje (a zrušení vývodu): Různé vývody, různá řada, cílový blok není obsazen přístrojem 1 2 Pokud zdrojový vývod obsahuje jen jeden přístroj, bude vývod zrušen; pokud zrušen omylem, použít funkci Zpět Eaton Corporation. All rights reserved. 13
14 Upravit topologii přesunem přesunutím přístrojů v grafice Přesunutí přístroje a obnovení vývodu: Různé vývody, různá řada (v oblasti sběrnic), zdrojový vývod obsahuje 2 a více přístrojů Eaton Corporation. All rights reserved. 14
15 Upravit topologii přesunem přesunutím přístrojů v grafice Přesunutí přístroje do jiného vývodu: Různé vývody, stejná řada, cílový blok není obsazen přístrojem Eaton Corporation. All rights reserved. 15
16 Upravit topologii přesunem přesunutím přístrojů v grafice Přesunutí přístroje v rámci vývodu a vložení podružných sběrnic: Stejný vývod, různá řada, cílový blok není obsazen přístrojem Eaton Corporation. All rights reserved. 16
17 Upravit topologii přesunem přesunutím přístrojů v grafice Přesunutí přístroje v rámci vývodu (napájení podružných sběrnic): Stejný vývod, různá řada, cílový blok není obsazen přístrojem Eaton Corporation. All rights reserved. 17

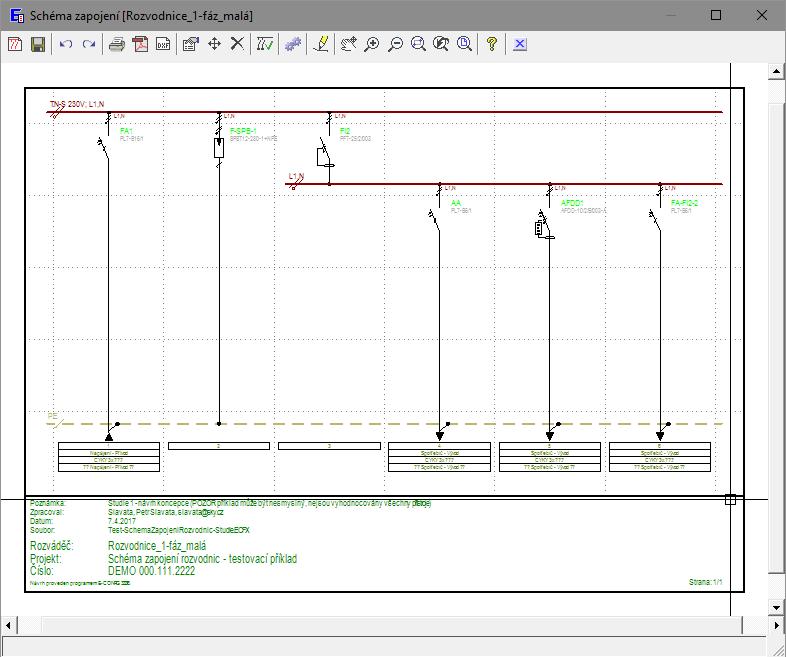

18 Upravit topologii přesunem přesunutím přístrojů v grafice Přehození přístrojů v rámci vývodu: Stejný vývod, různá řada, cílový blok je obsazen přístrojem Eaton Corporation. All rights reserved. 18
19 Upravit topologii přesunem přesunutím přístrojů v grafice Pro přesun do jiné úrovně nutno použít funkci opakovaně Eaton Corporation. All rights reserved. 19
20 Upravit topologii přesunem přesunutím přístrojů v grafice Přidat jištění do větve se svodičem Eaton Corporation. All rights reserved. 20

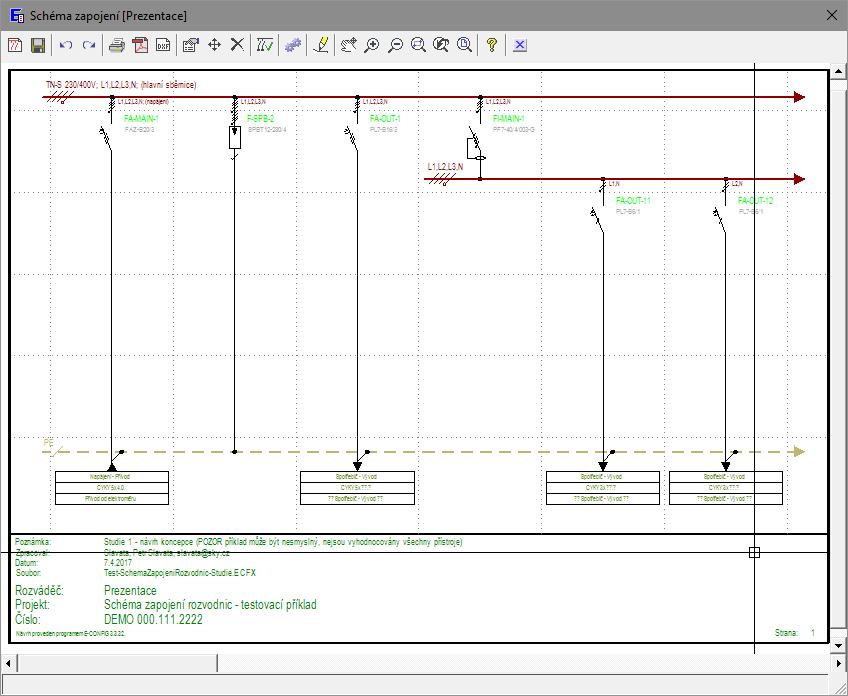

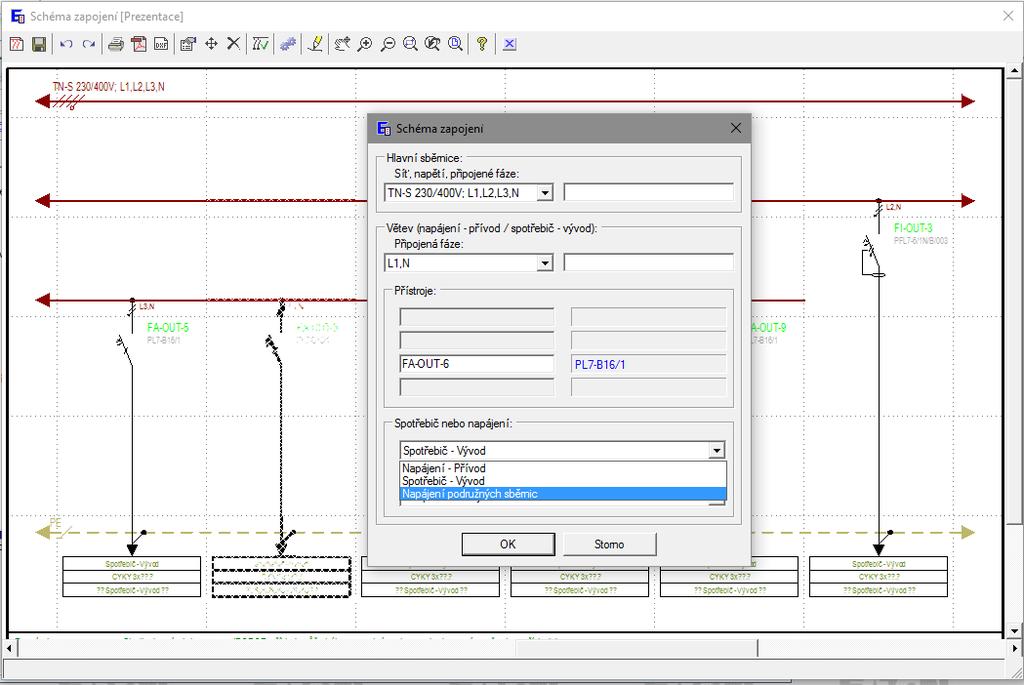

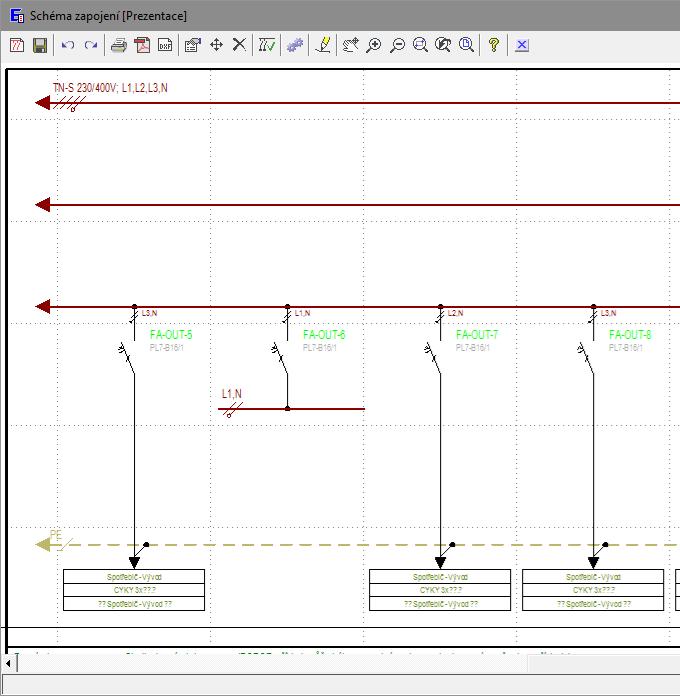

21 Upravit topologii Vytvořit napájení podružných sběrnic z libovolného přístroje (= zrušení vývodu) Např. předjištění skupiny vývodů x klik na vývod = editace vlastností Eaton Corporation. All rights reserved. 21

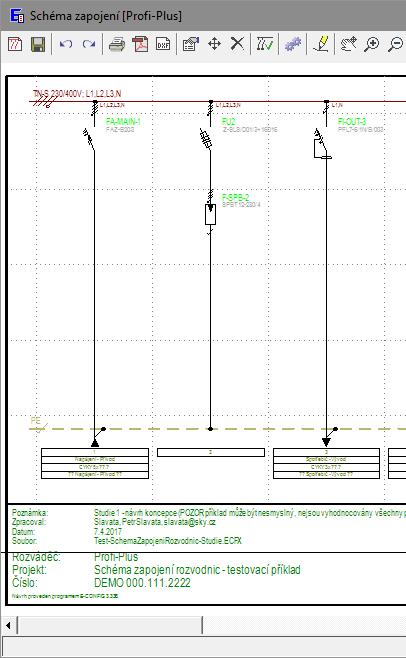

22 Upravit topologii přesunem přesunutím přístrojů v grafice Zakázané přesuny Napájení podružných sběrnic nemůže obsahovat více přístrojů a nemůže to být vývod Nelze vkládat přístroj nad podružné sběrnice Eaton Corporation. All rights reserved. 22
23 Upravit topologii přesunem přesunutím přístrojů v grafice Zakázané přesuny Svodič přepětí nelze přesunout do jiného vývodu Vývod se svodičem může navíc obsahovat pojistkový odpínač nebo jistič (přesun přístroje do větve se svodičem je možné) Eaton Corporation. All rights reserved. 23
24 Upravit topologii přesunem přesunutím přístrojů v grafice Zakázané přesuny Pokud vývod tvoří pouze relé/stykač nelze automaticky určit počet fází (počet kontaktů není kontrolován) Nelze přesunovat přístroj za hranice schématu zapojení (mimo rámeček); uvnitř schématu nemůže být prázdný sloupec Nelze zakreslit pomocné obvody (označit slovně, nebo v CADu) Eaton Corporation. All rights reserved. 24
25 Vyjmutí přístroje Pouze ze schématu (při dalším spuštění se přidá nakonec jako nový vývod) Ze schématu i ze seznamu přístrojů a příslušenství a z rozváděče Eaton Corporation. All rights reserved. 25
26 Návrat do výchozího stavu Všechny uživatelské změny budou ztraceny a schéma se překreslí do výchozího stavu dle pořadí přístrojů v seznamu Tip: touto cestou lze obnovit omylem zrušené vývody, opustit slepou uličku Dojde ke zrušení všech popisů (připojené fáze, kabel, spotřebič) Eaton Corporation. All rights reserved. 26

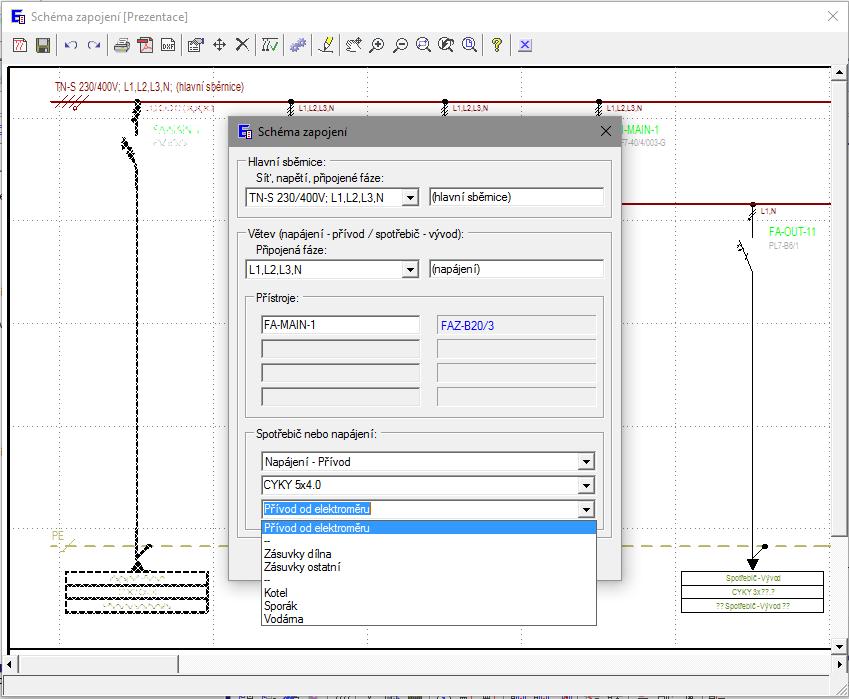

27 Upravit popis připojených fází (hlavně v 3-fázové síti obsahující 1-fázové vývody) Doplnit připojený kabel a popis připojených spotřebičů 2x klik na vývod = editace vlastností nebo ikona v menu K popisu fází lze připojit uživatelský text Změna projekčního označení se přenáší zpět do seznamu vybraných přístrojů a do rozváděče Předvolené texty lze libovolně editovat Dělat až po odladění topologie (funkce Nový ruší toto nastavení) Eaton Corporation. All rights reserved. 27
28 V případě pojistkových odpínačů musí být pojistka připojena jako příslušenství U ostatních přístrojů se příslušenství ignoruje Pojistkový odpínač základní přístroj Pojistka (vložka) - příslušenství Eaton Corporation. All rights reserved. 28

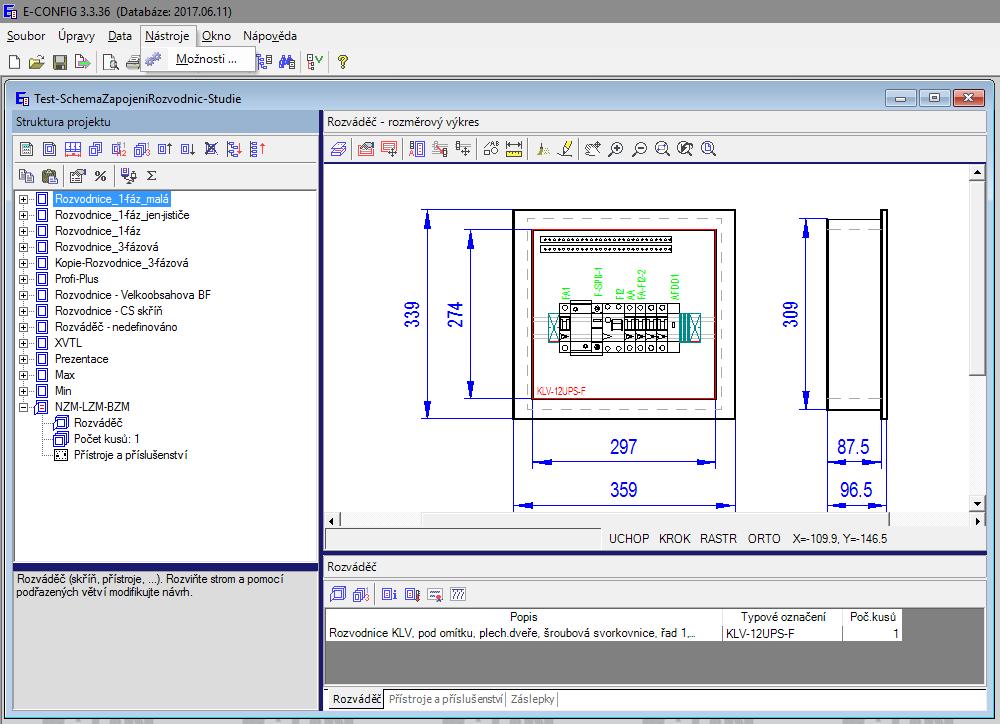

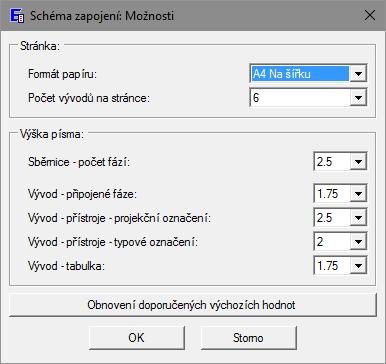

29 Parametry pro kreslení: velikost stránky, počet vývodů na stránku, výška písma,... Nastavené hodnoty se ukládají k rozváděči (pro každý rozváděč mohou být jiné) Výchozí nastavení pro nový rozváděč: E-Config z menu Nástroje funkce Možnosti, záložka Schéma zapojení Výchozí nastavení pro nový rozváděč Nastavení pro editovaný rozváděč Eaton Corporation. All rights reserved. 29
30 Kontrola logiky zapojení Konzistence připojených fází Napájení podružných sběrnic Pouze jeden přívod Existence všech projekčních označení + všech popisů Výjimka: stykače / relé počet kontaktů není kontrolován Kontrola se automaticky provádí před tiskem / exportem Chyby uživatel může ignorovat Eaton Corporation. All rights reserved. 30

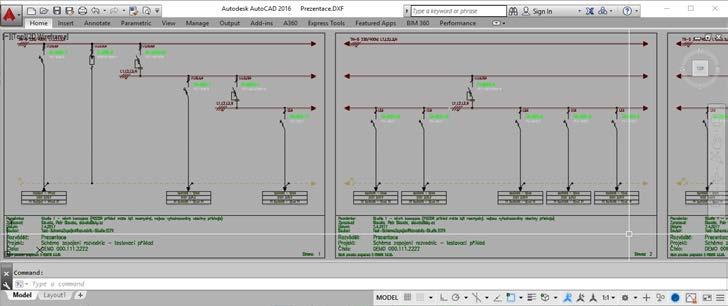

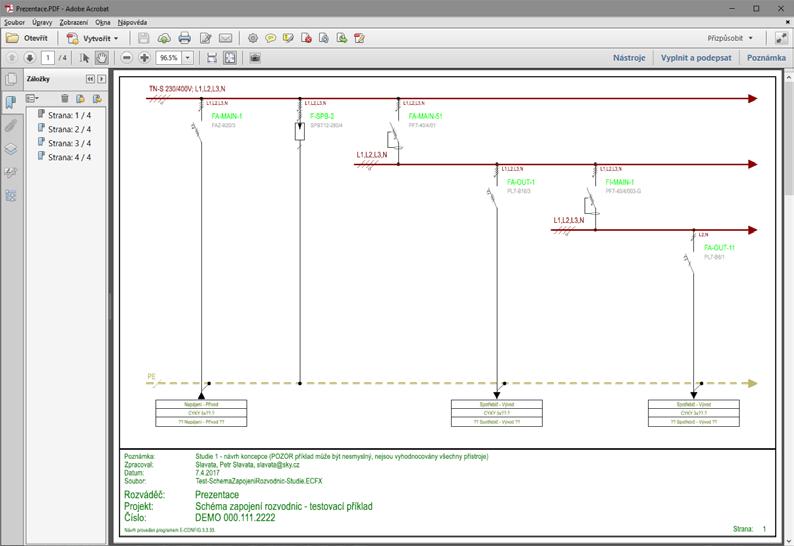

31 Tisk přes PDF (barevně nebo černobíle) Export PDF jeden soubor, každá stránka samostatně (barevně nebo černobíle) DXF (pro CAD systémy) jeden soubor, všechny stránky Logo do razítka vložit v CADu Údaje v zápatí listu lze nastavit pomocí funkce E-Config Vlastnosti projektu Eaton Corporation. All rights reserved. 31

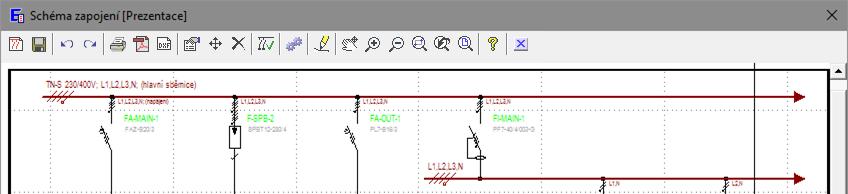

32 Průběžně ukládat projekt Uzavřít modul pro kreslení schémat Schéma zapojení je automaticky uloženo spolu s rozváděčem do projektu Pozor na funkci Zpět u rozváděče (vrací kroky v rámci editace schématu)! Následná editace seznamu vybraných přístrojů Vyjmutí přístroje ze seznamu po otevření schématu zmizí ze schématu (pokud to byl jediný přístroj ve vývodu, zmizí celý vývod) Přidání přístroje do seznamu vložen na konec vždy jako nový vývod (přetažením přístroje v grafice možno upravit zapojení) Náhrada vyjmout přístroj, vložit nový se stejným projekčním označením Eaton Corporation. All rights reserved. 32
33 Software Eaton pro podporu projektování Sada programů pro podporu projektování jednotlivých produktových skupin: PAVOUK 3, E-Config 3, M-VN Programy k dispozici na Internetu. Programy poskytovány bezplatně. Licence poskytovány na časově omezenou dobu (aktualizace programů a databází). K dispozici elektronické verze manuálů + technická podpora. Bližší informace získáte na adrese: Eaton Elektrotechnika s.r.o. Třebovská 480, Ústí nad Orlicí, tel.: Komárovská 2406, Praha 9, tel.: Technická podpora: podporacz@eaton.com Eaton Corporation. All rights reserved. 33
