M-VN 4.3 REFERENČNÍ MANUÁL
|
|
- Stanislav Fišer
- před 8 lety
- Počet zobrazení:
Transkript

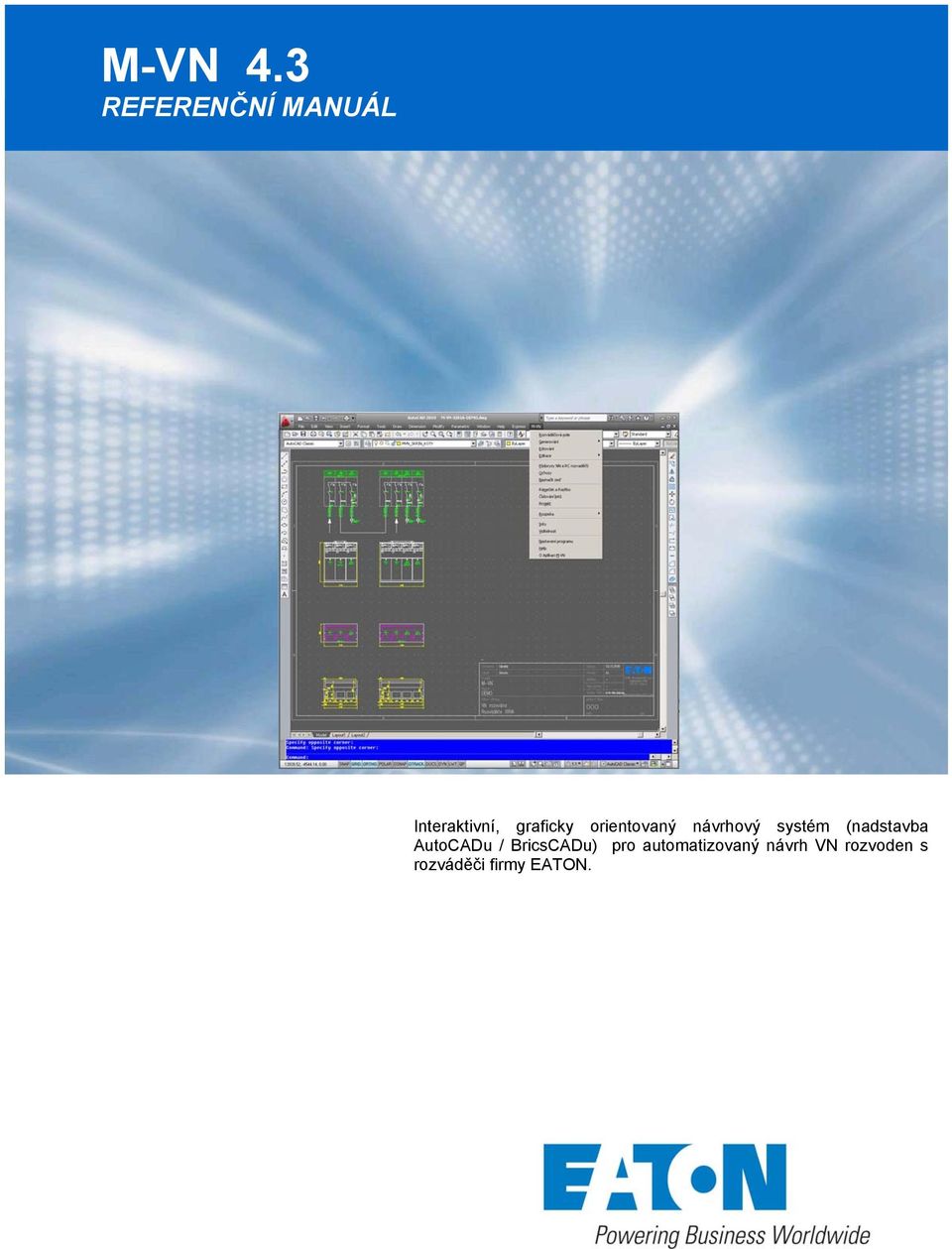

1 M-VN 4.3 REFERENČNÍ MANUÁL Interaktivní, graficky orientovaný návrhový systém (nadstavba AutoCADu / BricsCADu) pro automatizovaný návrh VN rozvoden s rozváděči firmy EATON.
2 M-VN 4.3, Referenční manuál Ing. Petr Slavata, Výhradní práva: EATON Elektrotechnika s.r.o. Komárovská 2406, Praha Technická pomoc (ČR): EATON Elektrotechnika s.r.o. Komárovská 2406, Praha tel: Technická pomoc (SR): EATON Electric s.r.o. Drieňová 1/B, Bratislava Tel.: podporask@eaton.com Tato dokumentace je nedílnou součástí programového systému M-VN a může být rozšiřována pouze v souvislosti s tímto systémem. Autor poskytuje programový systém a jeho dokumentaci tak jak jsou, s možností výskytu chyb. Autor není zodpovědný za záměrné, nepřímé, náhodné či následné škody vzniklé ve spojitosti s použitím těchto materiálů. Tento manuál popisuje stav programového systému v době ukončení jeho vývoje a netýká se možných budoucích změn. Všechny registrované, nebo jiné obchodní známky použité v této dokumentaci jsou majetkem jejich vlastníků. Uvedením nejsou zpochybněna z toho vyplývající vlastnická práva. Soubory: MVN_MTI.DOC, MVN_MOB.DOC, MVN_SF.DOC, MVN_M**.DOC, kde ** je MVN.BMP, MVN_M**.DWG, kde ** je 01-02
3 OBSAH MVN_mOB.DOC Obsah... I MVN_m01.DOC 1. Úvod Instalace Provedení instalace z CD-disku Konfigurace AutoCADu (BricsCADu) Návrat k původnímu menu AutoCADu Zálohování instalace Spuštění systému M-VN První spuštění Druhé a další spuštění... 8 MVN_m02.DOC 4. Vkládání rozváděčových polí Generování půdorysů a schémat Generování půdorysů ze schématu Generování schémat z půdorysů Kótování Editace řady rozváděčových polí Změnit popis rozváděčového pole Změnit popis kabelů Přečíslovat řadu rozváděčových polí Změnit příslušenství u rozváděčového pole Vyjmout rozváděčové pole Posunout rozváděčové pole Kopírovat rozváděčové pole Otočit půdorysy Půdorysy NN/RC rozváděčů Ochozy a zdi Ochozy Naznačení zdí MVN_m03.DOC 10. Rámeček a razítko Nastavení způsobu vytváření rámečku s razítkem Vkládání rámečku a razítka Číslování listů Projekt - informace, uložení do souboru MVN_m04.DOC 12. Rozpiska, generace, vyjmutí, generace do souboru, celková cena Nastavení algoritmu generace rozpisky Generace rozpisky do výkresu Generace rozpisky do datového souboru Vyjmutí rozpisky z výkresu Zjištění celkové ceny projektu M-VN, Referenční manuál I

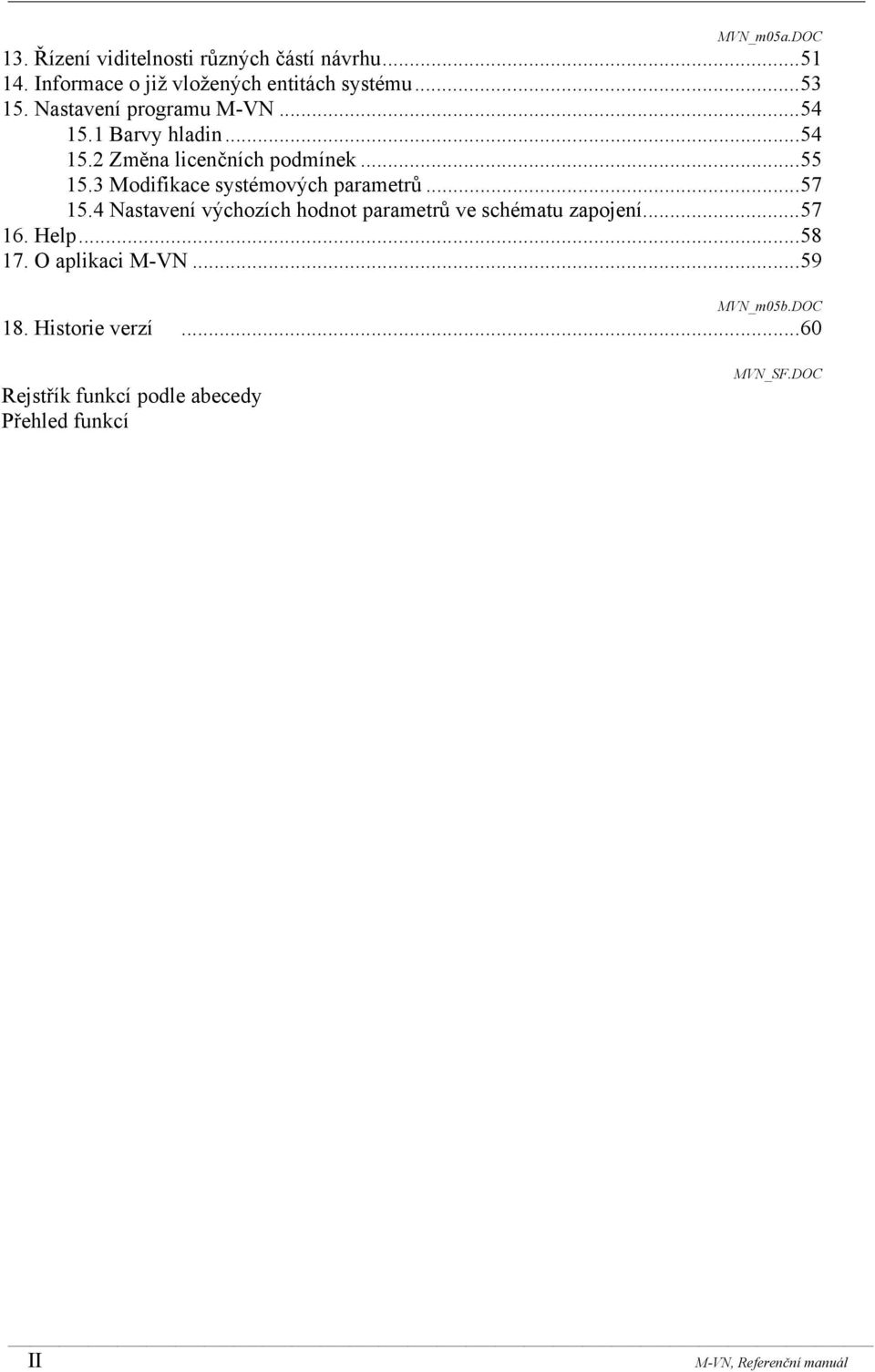

4 MVN_m05a.DOC 13. Řízení viditelnosti různých částí návrhu Informace o již vložených entitách systému Nastavení programu M-VN Barvy hladin Změna licenčních podmínek Modifikace systémových parametrů Nastavení výchozích hodnot parametrů ve schématu zapojení Help O aplikaci M-VN MVN_m05b.DOC 18. Historie verzí Rejstřík funkcí podle abecedy Přehled funkcí MVN_SF.DOC II M-VN, Referenční manuál

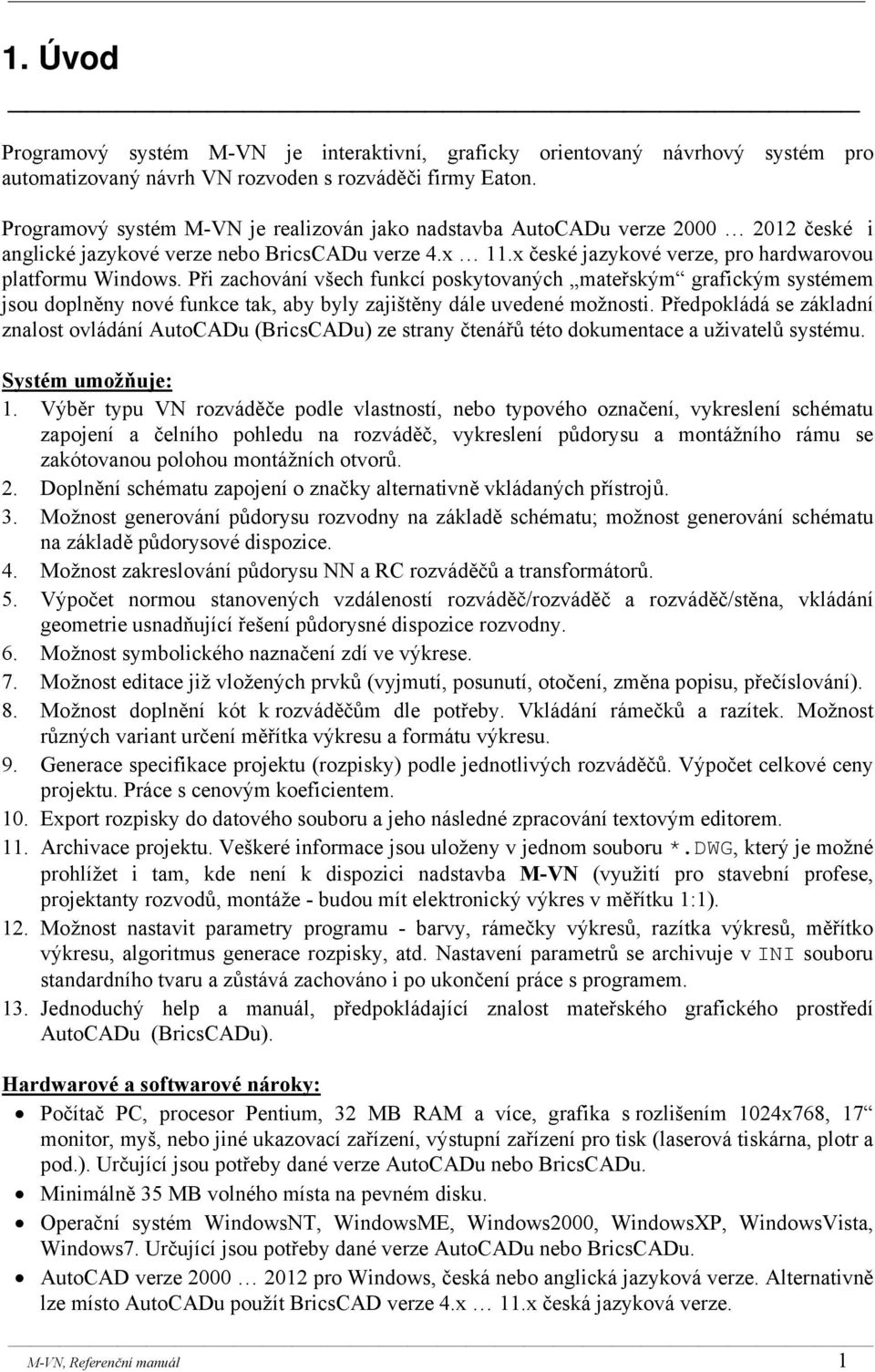

5 1. Úvod Programový systém M-VN je interaktivní, graficky orientovaný návrhový systém pro automatizovaný návrh VN rozvoden s rozváděči firmy Eaton. Programový systém M-VN je realizován jako nadstavba AutoCADu verze české i anglické jazykové verze nebo BricsCADu verze 4.x 11.x české jazykové verze, pro hardwarovou platformu Windows. Při zachování všech funkcí poskytovaných mateřským grafickým systémem jsou doplněny nové funkce tak, aby byly zajištěny dále uvedené možnosti. Předpokládá se základní znalost ovládání AutoCADu (BricsCADu) ze strany čtenářů této dokumentace a uživatelů systému. Systém umožňuje: 1. Výběr typu VN rozváděče podle vlastností, nebo typového označení, vykreslení schématu zapojení a čelního pohledu na rozváděč, vykreslení půdorysu a montážního rámu se zakótovanou polohou montážních otvorů. 2. Doplnění schématu zapojení o značky alternativně vkládaných přístrojů. 3. Možnost generování půdorysu rozvodny na základě schématu; možnost generování schématu na základě půdorysové dispozice. 4. Možnost zakreslování půdorysu NN a RC rozváděčů a transformátorů. 5. Výpočet normou stanovených vzdáleností rozváděč/rozváděč a rozváděč/stěna, vkládání geometrie usnadňující řešení půdorysné dispozice rozvodny. 6. Možnost symbolického naznačení zdí ve výkrese. 7. Možnost editace již vložených prvků (vyjmutí, posunutí, otočení, změna popisu, přečíslování). 8. Možnost doplnění kót k rozváděčům dle potřeby. Vkládání rámečků a razítek. Možnost různých variant určení měřítka výkresu a formátu výkresu. 9. Generace specifikace projektu (rozpisky) podle jednotlivých rozváděčů. Výpočet celkové ceny projektu. Práce s cenovým koeficientem. 10. Export rozpisky do datového souboru a jeho následné zpracování textovým editorem. 11. Archivace projektu. Veškeré informace jsou uloženy v jednom souboru *.DWG, který je možné prohlížet i tam, kde není k dispozici nadstavba M-VN (využití pro stavební profese, projektanty rozvodů, montáže - budou mít elektronický výkres v měřítku 1:1). 12. Možnost nastavit parametry programu - barvy, rámečky výkresů, razítka výkresů, měřítko výkresu, algoritmus generace rozpisky, atd. Nastavení parametrů se archivuje v INI souboru standardního tvaru a zůstává zachováno i po ukončení práce s programem. 13. Jednoduchý help a manuál, předpokládající znalost mateřského grafického prostředí AutoCADu (BricsCADu). Hardwarové a softwarové nároky: Počítač PC, procesor Pentium, 32 MB RAM a více, grafika s rozlišením 1024x768, 17 monitor, myš, nebo jiné ukazovací zařízení, výstupní zařízení pro tisk (laserová tiskárna, plotr a pod.). Určující jsou potřeby dané verze AutoCADu nebo BricsCADu. Minimálně 35 MB volného místa na pevném disku. Operační systém WindowsNT, WindowsME, Windows2000, WindowsXP, WindowsVista, Windows7. Určující jsou potřeby dané verze AutoCADu nebo BricsCADu. AutoCAD verze pro Windows, česká nebo anglická jazyková verze. Alternativně lze místo AutoCADu použít BricsCAD verze 4.x 11.x česká jazyková verze. M-VN, Referenční manuál 1
6 Poznámky: Předpokládá se existence standardní instalace AutoCADu, nebo BricsCADu. Získání licence na příslušnou verzi AutoCADu (BricsCADu) a jeho instalace nejsou řešeny v souvislosti s tímto systémem. Ovládání systému pod BricsCADem je zcela shodné jako pod AutoCADem. Systému M-VN není určen pro práci v síti. Systém musí být vždy instalován na lokálním pevném disku, nicméně může korektně pracovat se síťovou verzí AutoCADu. Licence k používání programového systému je poskytnuta na časově omezenou dobu. Licenci poskytuje výhradní držitel práv k programu, firma EATON Elektrotechnika s.r.o. 2 M-VN, Referenční manuál
7 2. Instalace 2.1 Provedení instalace z CD-disku 1. Vložte instalační CD-disk do mechaniky. 2. Spusťte z CD-disku program \M-VN_SETUP\ M-VN_????_SETUP.EXE kde???? je označení verze programu. 3. V následně otevřeném dialogovém panelu nastavte cílový adresář pro instalaci (doporučujeme ponechat předvolené nastavení). Pokyny pro instalaci. Cílový adresář pro instalaci (doporučujeme ponechat předvolené nastavení). Nastavení cílového adresáře pro instalaci výběrem z adresářové struktury. Spuštění instalace. Ukončení instalačního programu bez provedení instalace. 4. Klikněte na tlačítko Instalovat. Program postupně překopíruje potřebné soubory z instalačního CD-disku na pevný disk a provede rozbalení instalace. 5. V případě, že se jednalo o novou instalaci, je nyní nutné zajistit automatické načtení souboru ACAD.LSP z kořenového adresáře nadstavby při každém spuštění AutoCADu, nebo ICAD.LSP (on_start.lsp) pro BricsCAD (viz dále kap. 2.2 Konfigurace AutoCADu (BricsCADu)). V případě, že se jednalo o reinstalaci - povýšení starší verze, není nutné provádět žádná další nastavení. 2.2 Konfigurace AutoCADu (BricsCADu) 1. Zajistěte, aby při spuštění Vašeho AutoCADu se automaticky načetl soubor ACAD.LSP z kořenového adresáře nadstavby a současně nedocházelo ke konfliktům s již existujícími nadstavbami (nebo ICAD.LSP pro BricsCAD; on_start.lsp pro BricsCAD verze 9). a) Vytvořte kopii spouštěcí ikony AutoCADu. Např. v operačním systému Windows ukažte na ikonu AutoCADu na ploše, stiskněte klávesu Ctrl a držte ji stisknutou, součastně M-VN, Referenční manuál 3
8 stiskněte levé tlačítko na myši a popotáhněte myší kousek mimo původní ikonu; uvolněte levé tlačítko myši a klávesu Ctrl; vytvoří se kopie spouštěcí ikony. b) Upravte popis kopie spouštěcí ikony AutoCADu na AutoCAD + M-VN. Klikněte 2x levým tlačítkem na popis ikony; v okénku proveďte editaci textu. c) Nastavte kořenový adresář nadstavby M-VN jako výchozí při spouštění AutoCADu. Klikněte pravým tlačítkem na kopii spouštěcí ikony. V následně otevřeném dialogovém panelu nastavte záložku Zástupce jako aktuální a do položky Kde začít zapište cestu do kořenového adresáře nadstavby M-VN (původní hodnotu vymažte). Popis ikony, zadaný v bodě c). Nastavení kořenového adresáře nadstavby M- VN jako výchozí při spouštění AutoCADu. Původní hodnotu v této položce nutno vymazat a zapsat zde cestu do kořenového adresáře nadstavby M-VN. Poznámka: Pokud nejsou používány žádné jiné nadstavby, je možné na místo vytváření nové spouštěcí ikony použít po spuštění AutoCADu příkaz _PREFERENCES k doplnění cesty na kořenový adresář nadstavby do seznamu cest v položce Support (nachází se na záložce na záložce Files - Soubory v AutoCADu verze 14 a vyšší). Cestu je třeba zapsat jako první údaj před původní cesty a původní cesty nevymazat. V tom případě se pak při spouštění nadstavby postačí spustit AutoCAD tak jak bylo u zákazníka zvykem a pak aktivovat M-VN (viz kap. 3). Poznámky k instalaci: Načítání souboru ACAD.LSP kořenového adresáře nadstavby je též možné provést ručně pomocí funkce _APPLOAD (položka Načíst aplikaci - Load application v menu Soubory - Files, nebo Nástroje - Tools). Tuto funkci je pak nutné volat po každém spuštění AutoCADu před inicializací nadstavby M-VN. V AutoCADu verze 2010 musí být nastaveno pracovní prostředí (Workspace) na hodnotu "Klasický AutoCAD" (AutoCAD classic). Systému M-VN není určen pro práci v síti. Systém musí být vždy instalován na lokálním pevném disku, nicméně může korektně pracovat se síťovou verzí AutoCADu. Program M-VN lze provozovat též jako nadstavbu programu BricsCAD. V tom případě je nutno zajistit automatické načtení souboru ICAD.LSP (on_start.lsp pro BricsCAD verze 9) z kořenového adresáře nadstavby při každém spuštění BricsCADu. Postup je analogický jako v případě AutoCADu. V případě použití programu BricsCAD nejsou k dispozici některé funkce nadstavby. 4 M-VN, Referenční manuál

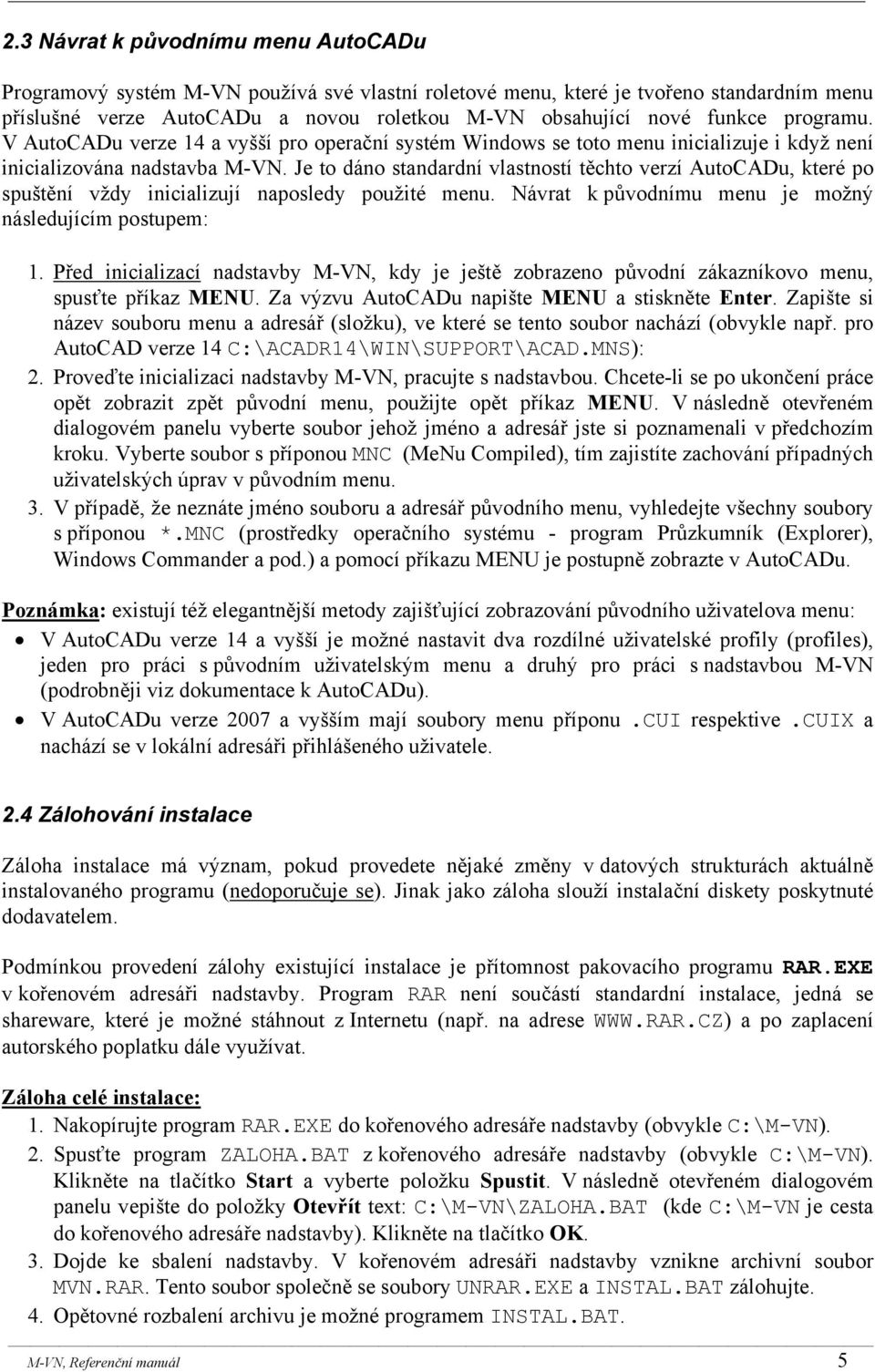

9 2.3 Návrat k původnímu menu AutoCADu Programový systém M-VN používá své vlastní roletové menu, které je tvořeno standardním menu příslušné verze AutoCADu a novou roletkou M-VN obsahující nové funkce programu. V AutoCADu verze 14 a vyšší pro operační systém Windows se toto menu inicializuje i když není inicializována nadstavba M-VN. Je to dáno standardní vlastností těchto verzí AutoCADu, které po spuštění vždy inicializují naposledy použité menu. Návrat k původnímu menu je možný následujícím postupem: 1. Před inicializací nadstavby M-VN, kdy je ještě zobrazeno původní zákazníkovo menu, spusťte příkaz MENU. Za výzvu AutoCADu napište MENU a stiskněte Enter. Zapište si název souboru menu a adresář (složku), ve které se tento soubor nachází (obvykle např. pro AutoCAD verze 14 C:\ACADR14\WIN\SUPPORT\ACAD.MNS): 2. Proveďte inicializaci nadstavby M-VN, pracujte s nadstavbou. Chcete-li se po ukončení práce opět zobrazit zpět původní menu, použijte opět příkaz MENU. V následně otevřeném dialogovém panelu vyberte soubor jehož jméno a adresář jste si poznamenali v předchozím kroku. Vyberte soubor s příponou MNC (MeNu Compiled), tím zajistíte zachování případných uživatelských úprav v původním menu. 3. V případě, že neznáte jméno souboru a adresář původního menu, vyhledejte všechny soubory s příponou *.MNC (prostředky operačního systému - program Průzkumník (Explorer), Windows Commander a pod.) a pomocí příkazu MENU je postupně zobrazte v AutoCADu. Poznámka: existují též elegantnější metody zajišťující zobrazování původního uživatelova menu: V AutoCADu verze 14 a vyšší je možné nastavit dva rozdílné uživatelské profily (profiles), jeden pro práci s původním uživatelským menu a druhý pro práci s nadstavbou M-VN (podrobněji viz dokumentace k AutoCADu). V AutoCADu verze 2007 a vyšším mají soubory menu příponu.cui respektive.cuix a nachází se v lokální adresáři přihlášeného uživatele. 2.4 Zálohování instalace Záloha instalace má význam, pokud provedete nějaké změny v datových strukturách aktuálně instalovaného programu (nedoporučuje se). Jinak jako záloha slouží instalační diskety poskytnuté dodavatelem. Podmínkou provedení zálohy existující instalace je přítomnost pakovacího programu RAR.EXE v kořenovém adresáři nadstavby. Program RAR není součástí standardní instalace, jedná se shareware, které je možné stáhnout z Internetu (např. na adrese a po zaplacení autorského poplatku dále využívat. Záloha celé instalace: 1. Nakopírujte program RAR.EXE do kořenového adresáře nadstavby (obvykle C:\M-VN). 2. Spusťte program ZALOHA.BAT z kořenového adresáře nadstavby (obvykle C:\M-VN). Klikněte na tlačítko Start a vyberte položku Spustit. V následně otevřeném dialogovém panelu vepište do položky Otevřít text: C:\M-VN\ZALOHA.BAT (kde C:\M-VN je cesta do kořenového adresáře nadstavby). Klikněte na tlačítko OK. 3. Dojde ke sbalení nadstavby. V kořenovém adresáři nadstavby vznikne archivní soubor MVN.RAR. Tento soubor společně se soubory UNRAR.EXE a INSTAL.BAT zálohujte. 4. Opětovné rozbalení archivu je možné programem INSTAL.BAT. M-VN, Referenční manuál 5

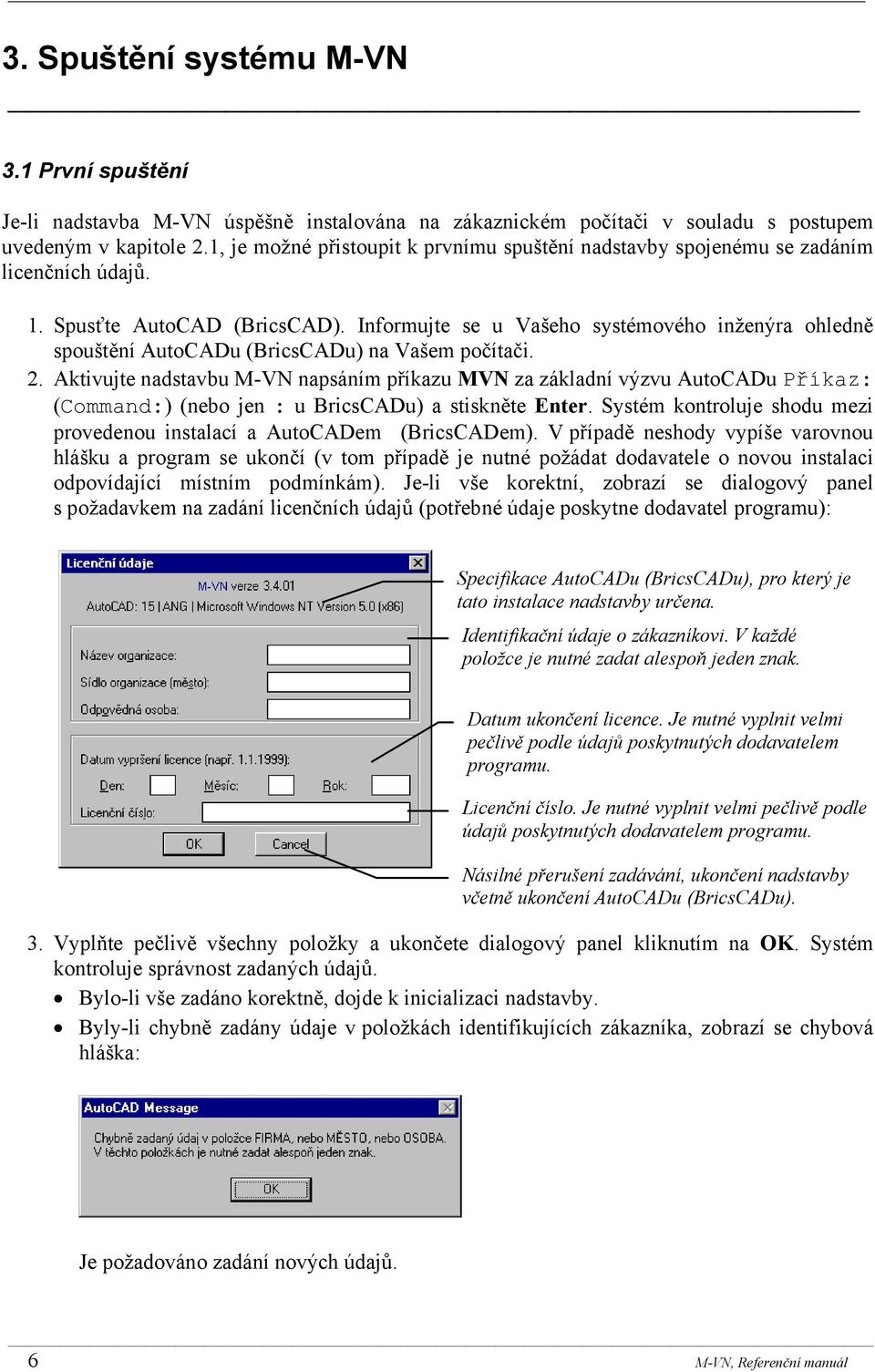

10 3. Spuštění systému M-VN 3.1 První spuštění Je-li nadstavba M-VN úspěšně instalována na zákaznickém počítači v souladu s postupem uvedeným v kapitole 2.1, je možné přistoupit k prvnímu spuštění nadstavby spojenému se zadáním licenčních údajů. 1. Spusťte AutoCAD (BricsCAD). Informujte se u Vašeho systémového inženýra ohledně spouštění AutoCADu (BricsCADu) na Vašem počítači. 2. Aktivujte nadstavbu M-VN napsáním příkazu MVN za základní výzvu AutoCADu Příkaz: (Command:) (nebo jen : u BricsCADu) a stiskněte Enter. Systém kontroluje shodu mezi provedenou instalací a AutoCADem (BricsCADem). V případě neshody vypíše varovnou hlášku a program se ukončí (v tom případě je nutné požádat dodavatele o novou instalaci odpovídající místním podmínkám). Je-li vše korektní, zobrazí se dialogový panel s požadavkem na zadání licenčních údajů (potřebné údaje poskytne dodavatel programu): Specifikace AutoCADu (BricsCADu), pro který je tato instalace nadstavby určena. Identifikační údaje o zákazníkovi. V každé položce je nutné zadat alespoň jeden znak. Datum ukončení licence. Je nutné vyplnit velmi pečlivě podle údajů poskytnutých dodavatelem programu. Licenční číslo. Je nutné vyplnit velmi pečlivě podle údajů poskytnutých dodavatelem programu. Násilné přerušení zadávání, ukončení nadstavby včetně ukončení AutoCADu (BricsCADu). 3. Vyplňte pečlivě všechny položky a ukončete dialogový panel kliknutím na OK. Systém kontroluje správnost zadaných údajů. Bylo-li vše zadáno korektně, dojde k inicializaci nadstavby. Byly-li chybně zadány údaje v položkách identifikujících zákazníka, zobrazí se chybová hláška: Je požadováno zadání nových údajů. 6 M-VN, Referenční manuál

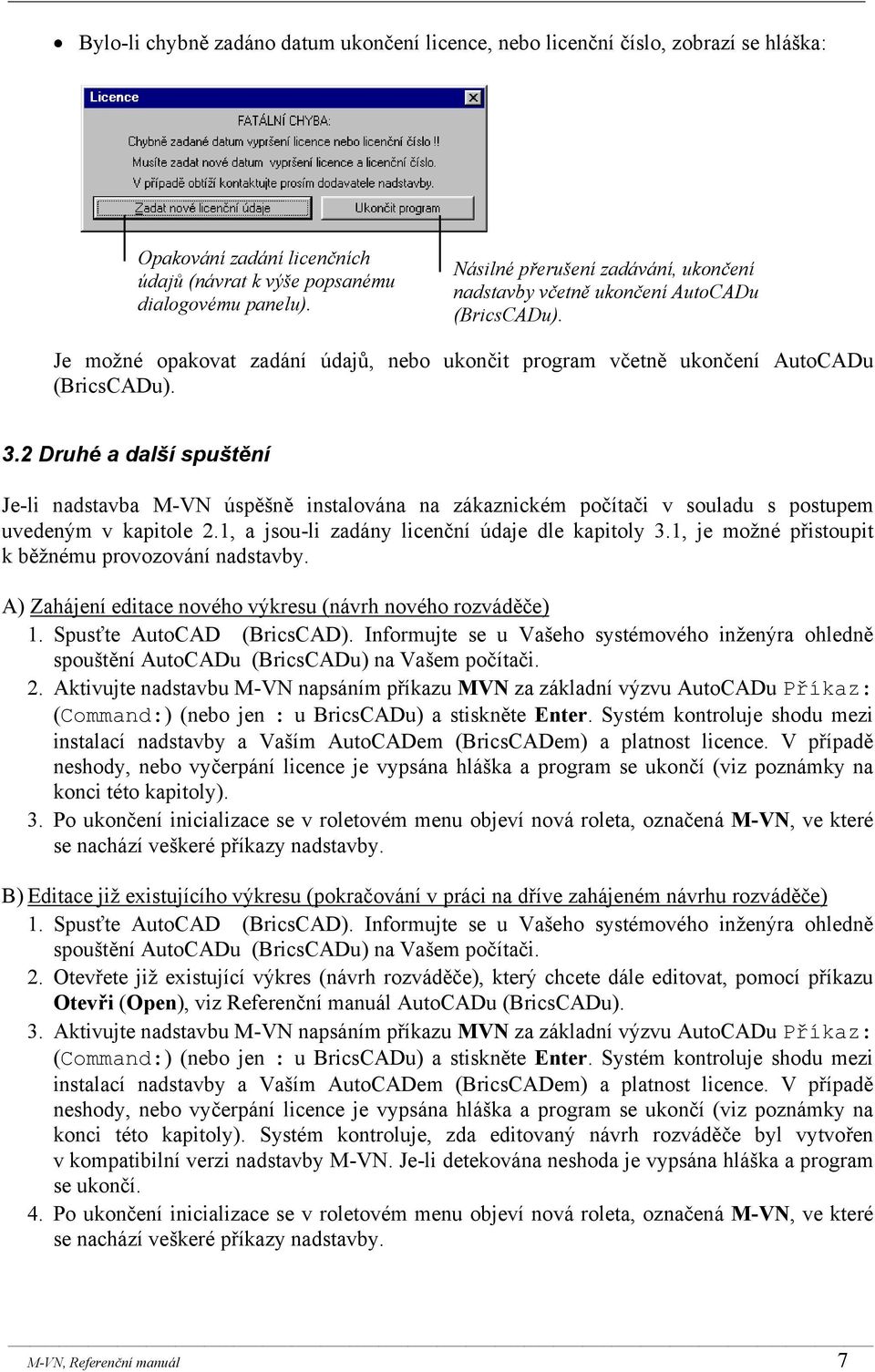

11 Bylo-li chybně zadáno datum ukončení licence, nebo licenční číslo, zobrazí se hláška: Opakování zadání licenčních údajů (návrat k výše popsanému dialogovému panelu). Násilné přerušení zadávání, ukončení nadstavby včetně ukončení AutoCADu (BricsCADu). Je možné opakovat zadání údajů, nebo ukončit program včetně ukončení AutoCADu (BricsCADu). 3.2 Druhé a další spuštění Je-li nadstavba M-VN úspěšně instalována na zákaznickém počítači v souladu s postupem uvedeným v kapitole 2.1, a jsou-li zadány licenční údaje dle kapitoly 3.1, je možné přistoupit k běžnému provozování nadstavby. A) Zahájení editace nového výkresu (návrh nového rozváděče) 1. Spusťte AutoCAD (BricsCAD). Informujte se u Vašeho systémového inženýra ohledně spouštění AutoCADu (BricsCADu) na Vašem počítači. 2. Aktivujte nadstavbu M-VN napsáním příkazu MVN za základní výzvu AutoCADu Příkaz: (Command:) (nebo jen : u BricsCADu) a stiskněte Enter. Systém kontroluje shodu mezi instalací nadstavby a Vaším AutoCADem (BricsCADem) a platnost licence. V případě neshody, nebo vyčerpání licence je vypsána hláška a program se ukončí (viz poznámky na konci této kapitoly). 3. Po ukončení inicializace se v roletovém menu objeví nová roleta, označená M-VN, ve které se nachází veškeré příkazy nadstavby. B) Editace již existujícího výkresu (pokračování v práci na dříve zahájeném návrhu rozváděče) 1. Spusťte AutoCAD (BricsCAD). Informujte se u Vašeho systémového inženýra ohledně spouštění AutoCADu (BricsCADu) na Vašem počítači. 2. Otevřete již existující výkres (návrh rozváděče), který chcete dále editovat, pomocí příkazu Otevři (Open), viz Referenční manuál AutoCADu (BricsCADu). 3. Aktivujte nadstavbu M-VN napsáním příkazu MVN za základní výzvu AutoCADu Příkaz: (Command:) (nebo jen : u BricsCADu) a stiskněte Enter. Systém kontroluje shodu mezi instalací nadstavby a Vaším AutoCADem (BricsCADem) a platnost licence. V případě neshody, nebo vyčerpání licence je vypsána hláška a program se ukončí (viz poznámky na konci této kapitoly). Systém kontroluje, zda editovaný návrh rozváděče byl vytvořen v kompatibilní verzi nadstavby M-VN. Je-li detekována neshoda je vypsána hláška a program se ukončí. 4. Po ukončení inicializace se v roletovém menu objeví nová roleta, označená M-VN, ve které se nachází veškeré příkazy nadstavby. M-VN, Referenční manuál 7

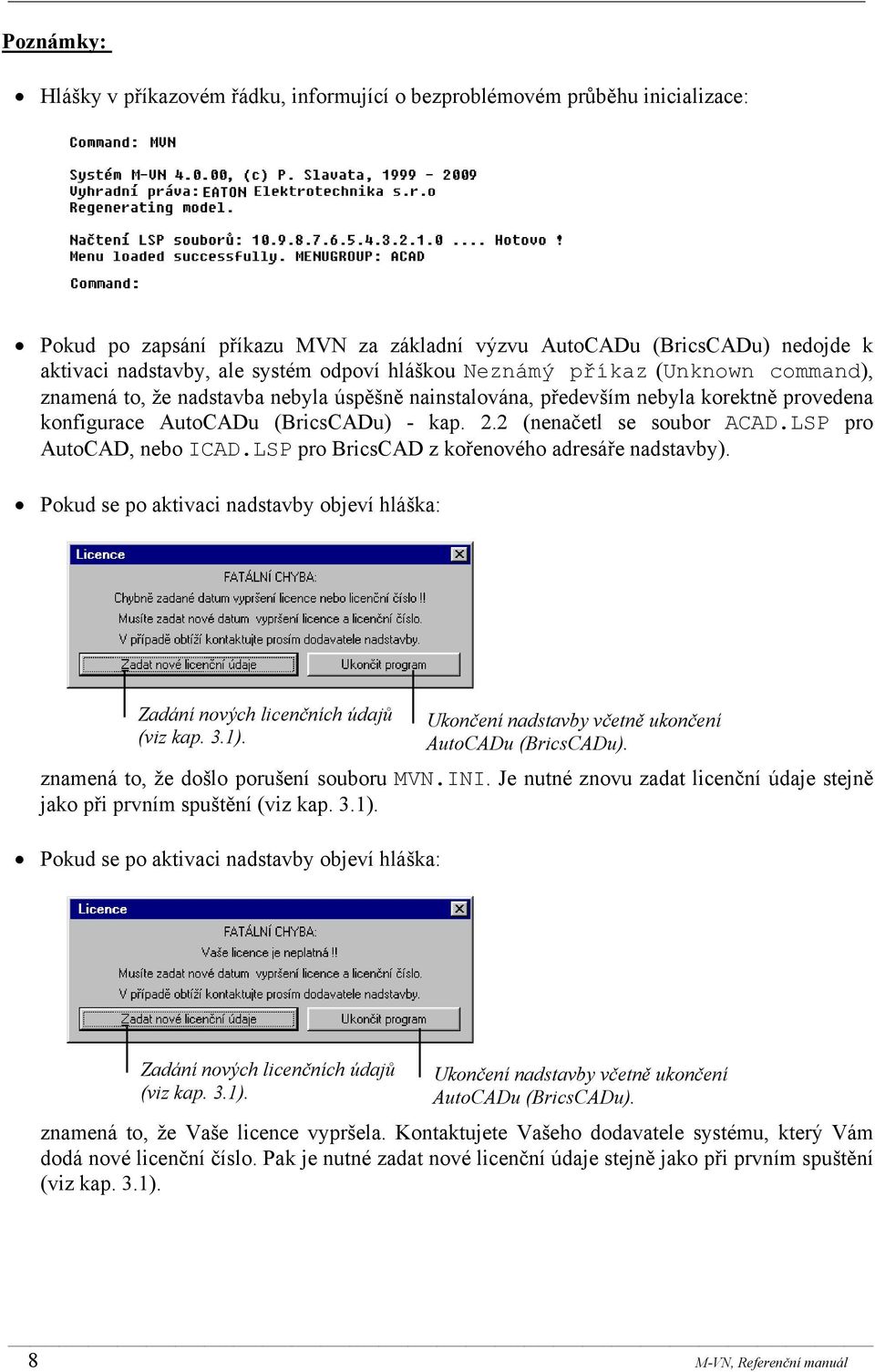

12 Poznámky: Hlášky v příkazovém řádku, informující o bezproblémovém průběhu inicializace: Pokud po zapsání příkazu MVN za základní výzvu AutoCADu (BricsCADu) nedojde k aktivaci nadstavby, ale systém odpoví hláškou Neznámý příkaz (Unknown command), znamená to, že nadstavba nebyla úspěšně nainstalována, především nebyla korektně provedena konfigurace AutoCADu (BricsCADu) - kap. 2.2 (nenačetl se soubor ACAD.LSP pro AutoCAD, nebo ICAD.LSP pro BricsCAD z kořenového adresáře nadstavby). Pokud se po aktivaci nadstavby objeví hláška: Zadání nových licenčních údajů (viz kap. 3.1). znamená to, že došlo porušení souboru MVN.INI. Je nutné znovu zadat licenční údaje stejně jako při prvním spuštění (viz kap. 3.1). Pokud se po aktivaci nadstavby objeví hláška: Ukončení nadstavby včetně ukončení AutoCADu (BricsCADu). Zadání nových licenčních údajů (viz kap. 3.1). Ukončení nadstavby včetně ukončení AutoCADu (BricsCADu). znamená to, že Vaše licence vypršela. Kontaktujete Vašeho dodavatele systému, který Vám dodá nové licenční číslo. Pak je nutné zadat nové licenční údaje stejně jako při prvním spuštění (viz kap. 3.1). 8 M-VN, Referenční manuál
13 Pokud se po aktivaci nadstavby objeví hláška: znamená to, že vaše instalace nadstavby M-VN je určena pro jinou verzi AutoCADu (BricsCADu), jinou jazykovou verzi AutoCADu (BricsCADu), nebo jiný operační systém, než na jakém byla aktuálně spuštěna. Pokud se po aktivaci nadstavby objeví hláška: znamená to, že otevíraný rozváděč byl vytvořen v nekompatibilní verzi systému M-VN. Prostředky AutoCADu si vytiskněte rozpisku a proveďte návrh rozvodny znovu v novém výkrese. Pokud se po aktivaci nadstavby objeví hláška: znamená to, že v aktuálně otevřeném výkrese je již obsažen návrh rozváděče vytvořený nekompatibilním programem. Do takového výkresu nelze zakreslovat VN rozvodnu. Otevřete jiný výkres a aktivujte znovu nadstavbu M-VN. M-VN, Referenční manuál 9
14 4. Vkládání rozváděčových polí Rozvodna VN je navrhována jako řada navazujících rozváděčových polí. Základní funkce programu RPOLE umožňuje vybrat typ rozváděčové pole na základě vlastností a schématu zapojení, připojit příslušenství, vložit do výkresu schéma/nárys/půdorys/montážní_rám, nebo jen půdorys a zadat popis rozváděčového pole (číslo, název, odkud/kam, pojistka, kabely,...). Postup: 1. Z roletového menu M-VN vyberte položku "Rozváděčové pole", nebo spusťte příkaz RPOLE napsáním z klávesnice za základní výzvu AutoCADu. 2. Otevře se dialogový panel s databází možných rozváděčových polí. Strom databáze rozváděčových polí Vnitřní větev stromu, rozvinuto - zobrazeny následující větve. Vnitřní větev stromu, svinuto - nejsou zobrazeny následující větve. Vybraná koncová větev stromu, pro ni jsou zobrazeny údaje vpravo. Schéma zapojení vybraného rozváděčového pole, kliknutím na obrázek se tento zvětší. Vyhledání rozváděčového pole ve stromu databáze zadáním jeho typového označení. Je-li vybráno, pak bude automaticky vkládán též výkres montážního rámu se zakótovanou polohou montážních otvorů. Vložení půdorysu vybraného rozv. pole do výkresu. Rozměrový náčrtek vybraného rozváděčového pole, kliknutím na obrázek se tento zvětší. Indikace polohy ve stromu: ** = koncová větev; <-> = vnitřní větev. Zobrazení informací o konstrukční řadě VN rozváděčů z katalogového listu. Detailní informace k vybranému rozváděčovému poli (typové označení, objednací číslo, technické parametry...). Katalogová cena vybraného rozv. pole. Definice příslušenství k vybranému poli (pom. kontakty, mot. pohon a pod.). Je přístupné pouze je-li nějaké příslušenství k dispozici. Vložení vybraného rozváděčového pole do výkresu (přístupné jen pokud je vybrána koncová větev stromu). Vloží schéma + nárys a půdorys rozv. pole včetně základních kót. 10 M-VN, Referenční manuál
15 3. Databáze má stromovou strukturu. Pohyb ve stromu je podobný jako např. v Průzkumníku Windows: dvojím kliknutím na položku se tato rozvine (zobrazí se větve za ní), dvojím kliknutím na rozvinutou položku se tato svine (skryjí je větve za ní), kliknutím na položku se v pravé části panelu zobrazí její vlastnosti, polohu ve stromu databáze znázorňuje indikátor pod obrázky: znaky <-> nacházíme se uvnitř stromu (za položkou jsou další větve); znaky ** nacházíme se na koncové větvi stromu. 4. Ovládání stromu si objasníme na příkladu: Požadujeme rozváděčové pole izolované SF 6 obsahující jednu kabelovou odbočku s odpínačem. Klikněte 2x na položku "Rozváděče XIRIA", dojde k rozbalení větví za ní. Klikněte 2x na položku "Typické sestavy", dojde k rozbalení větví za ní. Klikněte 2x na položku "1x pole s odpínačem, 1x pole s vypínačem", nic se neděje - koncová větev databáze (všimněte si polohy indikátoru pod obrázky). Klikněte 2x na položku "Typické sestavy", dojde k sbalení větví za ní. Klikněte 2x na položku "Typické sestavy", dojde k rozbalení větví za ní. Klikněte 2x na položku "1x pole s odpínačem, 1x pole s vypínačem", nic se neděje - koncová větev databáze (všimněte si polohy indikátoru pod obrázky). 5. Nyní je k dispozici: v horní části je obrázek se schématem; kliknutím na něj se zvětší, pod schématem je rozměrový náčrt; kliknutím na něj se zvětší, Kliknutím na tlačítko "Info" se zobrazí informace společné pro celou konstrukční řadu VN rozváděčů - v našem případě řada XIRIA, Kliknutím na tlačítko "Detaily" se zobrazí informace (technické parametry) platící pro vybraný typ rozváděčového pole (typové označení je pod stromem databáze). Kliknutím na tlačítko "Cena" se zobrazí aktuální katalogová cena vybraného rozváděčového pole bez příslušenství. Tip: pokud znáte předem typové označení rozváděčového pole, nemusíte vyhledávat položku ve stromu možností, ale můžete přímo zadat typové označení (včetně mezer) v položce "Typové označení" pod stromem databáze a stisknout klávesu Enter. Strom se nastaví tak, aby bylo vybráno požadované rozváděčového pole. 6. Klikněte na tlačítko "Příslušenství" - tím definujete příslušenství k vybranému rozváděčovému poli. Pokud je tlačítko nepřístupné, žádné příslušenství není možné vybírat. Pro některé typy rozváděčových polí nelze příslušenství touto cestou definovat. V tom případě se zobrazí informační hláška: M-VN, Referenční manuál 11
16 Je-li možné definovat příslušenství pro vybrané pole, pak se zobrazí dialogový panel: v horní části je seznam možného příslušenství, které lze přidávat; v dolní části je seznam příslušenství již vybraného a přiřazeného k tomuto rozv. poli. Seznam možného příslušenství, zobrazovány jsou pouze položky vhodné k vybranému rozváděči. Vybraná položka označená k další operaci - přidání do seznamu. Dvojím klikem na položku lze tuto vložit do seznamu vybraného příslušenství. Seznam vybraného příslušenství k tomuto rozváděčovému poli. Vybraná položka označená k další operaci - vyjmutí ze seznamu vybraného příslušenství, změna počtu kusů. Počty kusů položek v seznamu vybraného příslušenství k tomuto rozváděčovému poli. Přidání zadaného počtu kusů vybrané položky ze seznamu možného příslušenství do seznamu vybraného příslušenství k tomuto rozv. poli. Vyjmout označenou položku ze seznamu vybraného příslušenství k tomuto rozváděčovému poli. Přiřazení nového počtu kusů k označené položce ze seznamu vybraného příslušenství k tomuto rozváděčovému poli. Počet kusů, zde zadaný počet kusů vybraného prvku bude vložen do seznamu vybraného příslušenství po kliknutí na tlačítko Přidat, nebo zde zadaný počet kusů bude přiřazen k vybrané položce ze seznamu vybraného příslušenství po kliknutí na tlačítko Nový počet ks.. Dvojím kliknutím na položku v seznamu možného příslušenství přidáte jeden kus do seznamu vybraného příslušenství. Vyberte položku v seznamu vybraného příslušenství, kterou chcete vyjmout. Klikněte na tlačítko "Vyjmout" - položka bude vyjmuta ze seznamu vybraného příslušenství. Vyberte položku v seznamu vybraného příslušenství, kde chcete změnit počet kusů. Zadejte nový počet kusů v položce "Počet kusů". Klikněte na tlačítko "Nový počet kusů" - zadaný počet kusů bude přiřazen k vybrané položce. POZOR: příslušenství je vybrané pouze k danému typu rozváděčového pole, pokud nyní kliknete na jinou položku ve stromu databáze, dojde k vynulování seznamu příslušenství. Uzavřete dialogový panel se seznamem příslušenství kliknutím na "OK". 7. Pokud požadujete automatické vkládání výkresu montážního rámu se zakótovanou polohou montážních otvorů, zapněte přepínač "Vkládat výkres mont. rámu" (doporučeno zapnout). 8. Pokud požadujete vložit schéma, klikněte na tlačítko "Schéma+Nárys+Půdorys": Zadejte polohu připojení schématu. Pokud je to první pole, klikněte libovolný bod, pokud je to druhé a další pole klikněte přípojnici předchozího pole (je zapnutý uchopovací režim Koncový (Endpoint). Schéma se kreslí zleva do prava. 12 M-VN, Referenční manuál
17 Zadejte parametry vkládaného pole - v dialogovém panelu editujte položky s jednotlivými atributy pole (název, odkud/kam, pojistka, kabely,...); zobrazují se pouze parametry, které lze v daném typu pole modifikovat. Typové označení vkládaného rozváděčového pole. Číslo vývodu ve vkládaném rozváděčovém poli (pole může obsahovat jeden, nebo více vývodů). Nabídnuté číslo lze libovolně editovat, nesmí ale dojít ke kolizi s čísly již existujících vývodů. Specifikace vývodu, lze zadat libovolný text. Specifikace připojeného kabelu, lze zadat libovolný text (editovat nabídnuté hodnoty). Pozdější hromadná změna více kabelových vývodů najednou je možná funkcí ZMENPOPK (viz kap. 7.2). Obsahuje-li vývod další parametry (pojistky, více kabelů a pod.) je zde možná jejich editace. Převzetí hodnot z jiného již existujícího rozváděčového pole. Přebírají se všechny hodnoty kromě čísla vývodu a převzaté hodnoty lze dále libovolně editovat. Pokud rozváděč obsahuje v jedné skříni více polí (odboček), budete postupně vyzváni pro zadání popisu k všem polím od leva do prava. Požadujete-li převzít hodnoty popisu (kromě čísla) z jiného již existujícího rozváděče, klikněte na tlačítko "Převzít hodnoty..." a vyberte jiný již existující rozváděč. Hodnoty v odpovídajících položkách se nastaví podle vybraného rozváděče. Omezení: je-li v rámci jednoho rozváděče více polí (odboček) je možné převít hodnoty pouze z odpovídající odbočky jiného rozváděče. Tedy do druhé odbočky lze převzít data pouze z druhé odbočky jiného rozváděče. Dojde k vykreslená schématu, pod něj nárysu, půdorysu a montážního rámu rozváděče. Montážní rám je vykreslen pouze v případě, že bylo zapnuto jeho vkládání. Vrátíte se k dialogovému panelu, nastavení zůstávají zachována, bod 7 je možné zopakovat. Pokud vkládáte značku, pak: Na výzvu programu Vyberte rozváděčové pole k připojení značky <Enter=bez vazby na konkrétní pole>: vyberte schéma zapojení rozváděčového pole, ke kterému má být značka připojena (klikněte na libovolnou entitu tvořící schéma zapojení rozváděčového pole). Pokud místo výběru stisknete Enter, značka bude vložena samostatně, bez vazby na konkrétní pole (to je výhodné např. u značek reprezentujících přívodní blok rozváděče nn, nebo výkonový transformátor); značka se pak nebude pohybovat při manipulaci s rozváděčovými poli. Klikněte bod vložení značky. Je zapnutý uchopovací režim Koncový (Endpoint) a Nejblíže (Nearest) usnadňující zachycení vkládacího bodu na již existující geometrii. V případě, že k značce jsou vázány nějaké další proměnné parametry, zadejte jejich hodnoty v dialogovém panelu. Vrátíte se k dialogovému panelu, nastavení zůstávají zachována, bod 4 je možné zopakovat. M-VN, Referenční manuál 13
18 9. Pokud požadujete vložit jen půdorys, klikněte na tlačítko "Půdorys": Zadejte polohu půdorysu. Pokud je to první pole, klikněte libovolný bod, pokud je to druhé a další pole klikněte pravý dolní roh předchozího pole (je zapnutý uchopovací režim Koncový (Endpoint). Pozor, některá pole s výkonovým vypínačem SF 6 jsou vysunuta z řady směrem vpřed. Schéma se kreslí zleva do prava. Půdorysy se vykreslují v základní poloze "dveřmi dolů", je možné je později otočit. Zadejte popis vkládaného pole - v dialogovém panelu editujte položky s jednotlivými atributy pole (název, odkud/kam,...); zobrazují se pouze parametry, které lze v daném typu pole modifikovat. Pokud rozváděč obsahuje v jedné skříni více polí (odboček), budete postupně vyzváni pro zadání popisu k všem polím od leva do prava. Požadujete-li převzít hodnoty popisu (kromě čísla) z jiného již existujícího rozváděče, klikněte na tlačítko "Převzít hodnoty..." a vyberte jiný již existující rozváděč. Hodnoty v odpovídajících položkách se nastaví podle vybraného rozváděče. Omezení: je-li v rámci jednoho rozváděče více polí (odboček) je možné převít hodnoty pouze z odpovídající odbočky jiného rozváděče, podobně jako u schématu zapojení. Dojde k vykreslení půdorysu rozváděčového pole. Výkres montážního rámu se v tomto případě nikdy nevkládá, bez ohledu na stav přepínače "Vkládat výkres mont. rámu". Vrátíte se k dialogovému panelu, nastavení zůstávají zachována, bod 8 je možné zopakovat. 10.Vložte postupně všechny potřebná pole. 11.Ukončete funkci kliknutím na tlačítko "Konec". Příklad: řada schémat Základní parametry pole: číslo, název pole, odkud/kam, typové označení rozváděčového pole. Při vkládání schémat rozváděčových polí je nutno navazovat na přípojnice předchozího pole. Schematické značky doplňkových přístrojů lze připojovat samostatně (má význam pouze u vzduchem izolovaných rozváděčů, kde vnitřní uspořádání skříně není pevně dáno). Popis kabelového vývodu. Pozdější hromadná změna více kabelových vývodů najednou je možná funkcí ZMENPOPK (viz kap. 7.2). Další doplňkové parametry: proud spínacího prvku, specifikace pojistky. 14 M-VN, Referenční manuál
19 Příklad: Řada nárysů rozváděčových polí (kóty doplněny funkcí KOTP - viz kap. 6, alternativně lze vložit reléovou skříň výšky 300 nebo 600 mm na pole s výkonovým vypínačem): Příklad: Řada půdorysů (kóty doplněny funkcí KOTP - viz kap. 6; zeď je vytvořena funkcí ZED - viz kap. 9.2; pro změnu polohy, otáčení a zakreslení do půdorysné dispozice jsou k dispozici další editační funkce): Naznačená poloha zdi vytvořená pomocí funkce ZED, viz kap Kóty doplněné pomocí funkce KOTP, viz kap. 6. Naznačená poloha otvorů pro upevnění skříně k podlaze (polohu otvorů lze dodatečně zakótovat funkcí KOTP - viz kap. 6, nebo prostředky AutoCADu). Při vkládání řady půdorysů je nutno navazovat na pravý dolní roh předchozího pole. Víceřádkový popis rozváděčového pole lze nahradit jednořádkovým (pouze číslo) pomocí funkce Viditelnost (VI), viz kap. 12. Naznačená poloha stavebních úprav - potřebný výřez v podlaze pro přivedení kabelů; zobrazení lze potlačit funkcí Viditelnost (VI), viz kap. 12. M-VN, Referenční manuál 15
20 Příklad: Řada montážních rámů pro jednotlivá pole se zakótovanou polohou montážních otvorů. Kóty jsou součástí bloků a nelze je editovat. Výkres řezu, vložený samostatně jako značka. Značka řezu, vložená samostatně jako značka. Vkládací bod značky řezu a výkresu řezu - levý dolní roh řady půdorysů (k dispozici je varianta i pro pravou stranu). Výkresy montážních rámů pro jednotlivá pole vkládány automaticky společně s nárysem a půdorysem. Kóty jsou součástí bloků a nelze je editovat. Poznámky: K editaci vložených polí slouží funkce: ZED - naznačení polohy zdi poli (viz kap. 9.2). KOTP - připojení kót k rozváděčovému poli (viz kap. 6). ZMENPOP - změna popisu rozv. pole (název, odkud/kam, pojistka, kabely,...) - kap ZMENPOPK - hromadná změna popisu kabelových vývodů u řady rozváděčových polí (typ kabelu, průřez, koncovka,...) - kap PRECIS - přečíslování řady rozváděčových polí (viz kap. 7.3). ZMENPRISL - změna příslušenství připojeného k rozv. poli (viz kap. 7.4). VYJP - vyjmutí pole z výkresu (viz kap. 7.5). POSP - posunutí pole (polí) ve výkresu (viz kap. 7.6). OTOCP - otočení řady půdorysů polí. (viz kap. 7.7). Viditelnost částí půdorysu (skrytí stavebních úprav, zobrazení pouze čísla místo víceřádkového popisu atd.) je možné funkcí VI (viditelnost) (viz kap. 12). Rámeček a razítko lze doplnit funkcemi: RAMERAZ - vložení rámečku a razítek (viz kap. 9.2). CLISTU - číslování listů (viz kap. 9.3). PROJEKT - vyplnění razítka, informace o projektu (viz kap. 10). Rozpisku prvků lze generovat ROZP - generace rozpisky do výkresu (viz kap. 11.2). EXPROZP - export rozpisky do datového souboru (viz kap. 11.3). CELCENA - zjištění celkové ceny projektu (viz kap. 11.4). 16 M-VN, Referenční manuál
21 Nastavení barev a tlouštěk čar NASTMVN - nastavení parametrů programu (viz kap. 14.1). Vykreslení návrhu na výstupním zařízení PLOT - funkce AutoCADu pro vykreslení na výstupním zařízení (podrobněji viz manuál AutoCADu). Značky připojené samostatně ke schématu zapojení rozváděčového pole: Vložená značka, připojená k vybranému poli, bude součástí rozváděčového pole, což se projeví při editaci (posun, vyjmutí). Popis, spojený s některými značkami, lze editovat stejně, jako popis rozváděčového pole. Dodatečná změna polohy, nebo natočení značky uvnitř rozváděčového pole je možná s pomocí funkcí AutoCADu (POSUN-MOVE, OTOČ-ROTATE). Vyjmutí značky z rozváděčového pole (bez vyjmutí vlastního pole ke kterému je značka připojena) je možné s pomocí funkce AutoCADu (VYMAŽ-ERASE). M-VN, Referenční manuál 17
22 5. Generování půdorysů a schémat Funkce Generování umožňuje vytvořit řadu půdorysů podle existujících schématu zapojení - využívá se v případě, že po nakreslení schématu zapojení je do výkresu vložena dispozice rozvodny - stavební výkres - a schéma je velmi vzdálené od místa polohy půdorysu. Naopak je možné na základě řady půdorysů vytvořit schéma - používá se v případě, že návrh rozvodny začínáme půdorysnou dispozicí. 5.1 Generování půdorysů ze schématu 1. Nakreslete schéma zapojení rozvodny (funkce RPOLE - viz kap. 4). 2. Do výkresu se schématem vložte půdorysnou dispozici VN rozvodny (stavařský výkres) - funkce AutoCADu Vlož (Insert). 3. Zvětšete oblast, kde budou umístěny rozváděče - funkce AutoCADu Zoom. 4. Z roletového menu M-VN vyberte položky "Generování" - "Půdorysy ze schématu", nebo spusťte příkaz GENPUD napsáním z klávesnice za základní výzvu AutoCADu. 5. Pokud již ve výkrese existují půdorysy, systém se dotazuje: Bude provedeno porovnání půdorysů se schématem nadbytečné půdorysy budou vyjmuty a chybějící vloženy. Všechny půdorysy ve výkrese budou vyjmuty (kdekoliv) bude zakreslena nová řada. Stávající půdorysy budou ponechány a budou vloženy nové (některé rozváděče budou mít více než jeden půdorys). 6. Nyní je postupně nabízeno vložení jednotlivých půdorysů podle uživatelských čísel (sledujte výzvy v příkazové řádce). Každý půdorys nesete za levý dolní roh (s výjimkou některých polí s vypínačem SF 6 ). Klikněte jeho polohu (pravý dolní roh půdorysu předchozího pole, nebo libovolný bod). Je zapnutý uchopovací režim Koncový (endpoint). Jakmile jsou vloženy všechny půdorysy, funkce se ukončí. Řada půdorysů je vždy vytvářena zleva do prava. Poznámky: Vkládané půdorysy jsou v základní poloze "dveřmi dolů". Otočení řady půdorysů je možné funkcí OTOCP (viz kap. 7.7), posunutí funkcí POSP (viz kap. 7.6), zakótování funkcí KOTP (viz kap. 6). Viditelnost částí půdorysu (skrytí stavebních úprav, zobrazení pouze čísla místo víceřádkového popisu atd.) je možné funkcí VI (viditelnost) (viz kap. 12). 18 M-VN, Referenční manuál
23 5.2 Generování schémat z půdorysů 1. Do výkresu vložte půdorysnou dispozici VN rozvodny (stavařský výkres) - funkce AutoCADu Vlož (Insert). 2. Zvětšete oblast, kde budou umístěny rozváděče - funkce AutoCADu Zoom. 3. Vytvořte řadu půdorysů rozváděčových polí (funkce RPOLE - viz kap. 4). 4. Zobrazte volnou část kreslící plochy, kde je prostor pro zakreslení řady schémat rozváděčových polí - funkce AutoCADu Zoom a Pan. 5. Z roletového menu M-VN vyberte položky "Generování" - "Schéma z půdorysů", nebo spusťte příkaz GENSCH napsáním z klávesnice za základní výzvu AutoCADu. 6. Pokud již ve výkrese existují schémata, systém se dotazuje: Všechna schémata ve výkrese budou vyjmuta (kdekoliv) bude zakreslena nová řada. Bude provedeno porovnání půdorysů se schématem nadbytečná schémata budou vyjmuta a chybějící vložena. 7. Nyní je postupně nabízeno vložení jednotlivých schémat podle uživatelských čísel. Každé schéma nesete za přípojnici. Klikněte jeho polohu (pravý konec přípojnice předchozího pole, nebo libovolný bod). Je zapnutý uchopovací režim Koncový (endpoint). První schéma umístěte kdekoliv, kde je dostatek místa, další schémata pak navazujte na předchozí - schéma se kreslí zleva do prava. Se schématem se automaticky vkládá nárys a půdorys rozváděče. Poznámky: Vkládané půdorysy jsou v základní poloze "dveřmi dolů". Otočení řady půdorysů je možné funkcí OTOCP (viz kap. 7.7), posunutí funkcí POSP (viz kap. 7.6), zakótování funkcí KOTP (viz kap. 6). Viditelnost částí půdorysu (skrytí stavebních úprav, zobrazení pouze čísla místo víceřádkového popisu atd.) je možné funkcí VI (viditelnost) (viz kap. 12),. M-VN, Referenční manuál 19
24 6. Kótování Funkce kótování umožňuje připojit potřebné kóty k libovolným, částem výkresu rozvodny (nárysy, půdorysy,...). Výhodou je, že není nutno přepínat hladinu, kótovací styl, kóty jsou trvale připojeny k objektu (pohybují se spolu s ním) a při otáčení je zachovávána čitelnost zdola a zprava. 1. Z roletového menu M-VN vyberte položku "Kótování", nebo spusťte příkaz KOTP napsáním z klávesnice za výzvu AutoCADu. 2. Vyberte rozváděčové pole které chcete zakótovat. Klikněte na libovolnou entitu tvořící zákres rozváděčového pole ke kterému bude kóta přiřazena. 3. Klikněte 3 body definující kótu: počátek první vynášecí čáry, počátek druhé vynášecí čáry, polohu kóty (podobně jako v AutoCADovské funkci KótaPřímá (DimLinear)). Automaticky je zapnutý uchopovací režim Koncový-Endpoint usnadňující zachycení na existující geometrii. Tip: pokud se nejedná o otočený půdorys, pak místo kliknutí počátku první vynášecí čáry stiskněte Enter a pak pouze vyberte úsečku tvořící kótovanou hranu rozváděče. 4. Opakujte bod 3 dokud nevložíte všechny kóty. 5. Ukončete funkci stiskem Enter. 1. Vybrat rozváděčové pole ke kterému kóta patří. 2. Kliknout počátek 1. vynášecí čáry (automaticky je zapnutý uchopovací režim Koncový-Endpoint usnadňující zachycení na existující geometrii). 3. Kliknout počátek 2. vynášecí čáry (automaticky je zapnutý uchopovací režim Koncový-Endpoint usnadňující zachycení na existující geometrii). 4. Ukázat polohu kótovací čáry - kliknutím bodu. 1. Vybrat rozváděčové pole ke kterému kóta patří. 2. Stisknout Enter. 3.Vybrat kótovanou hranu (zde levá stěna půdorysu). Kóta svislá 4. Ukázat polohu kótovací čáry - kliknutím bodu. Hladina určená pro kóty a kótovací styl definující vzhled kót jsou nastaveny automaticky. Kóta vodorovná Poznámka: používáte-li program jako nadstavbu BricsCADu, pak použijte položku "Kóta vodorovná" (příkaz KOTPV) pro vytváření vodorovných kót, nebo položku "Kóta svislá" (příkaz KOTPS) pro vytváření svislých kót. 20 M-VN, Referenční manuál
25 7. Editace řady rozváděčových polí Řada rozváděčových polí vytvořená funkcemi RPOLE (viz kap. 4), GENPUD (viz kap. 5.1), nebo GENSCH (viz kap. 5.2) může být dodatečně upravována pomocí specielních funkcí. 7.1 Změnit popis rozváděčového pole 1. Z roletového menu M-VN vyberte položku "Editace" - "Změnit popis", nebo spusťte příkaz ZMENPOP napsáním z klávesnice za základní výzvu AutoCADu. 2. Vyberte rozváděčové pole jehož popis (nastavení hodnot v atributech - číslo, název, odkud/kam, kabely,...) chcete změnit. Klikněte na libovolnou entitu tvořící zákres rozváděče (ne na kótu). 3. V následně otevřeném dialogovém panelu proveďte editaci jednotlivých položek tvořících popis podle potřeby - zobrazují se pouze položky dostupné v daném poli. Typové označení editovaného rozváděčového pole. Číslo vývodu v editovaném rozváděčovém poli (pole může obsahovat jeden, nebo více vývodů). Nabídnuté číslo lze libovolně editovat, nesmí ale dojít ke kolizi s čísly již existujících vývodů. Specifikace vývodu, lze zadat libovolný text. Specifikace připojeného kabelu, lze zadat libovolný text (editovat nabídnuté hodnoty). Hromadná změna popisu více kabelových vývodů najednou je možná funkcí ZMENPOPK (viz kap. 7.2). Obsahuje-li vývod další parametry (pojistky, více kabelů a pod.) je zde možná jejich editace. Převzetí hodnot z jiného již existujícího rozváděčového pole. Přebírají se všechny hodnoty kromě čísla vývodu a převzaté hodnoty lze dále libovolně editovat. 4. Požadujete-li převzít hodnoty popisu (kromě čísla) z jiného již existujícího rozváděče, klikněte na tlačítko "Převzít hodnoty..." a vyberte jiný již existující rozváděč. Hodnoty v odpovídajících položkách se nastaví podle vybraného rozváděče. Omezení: je-li v rámci jednoho rozváděče více polí (odboček) je možné převít hodnoty pouze z odpovídající odbočky jiného rozváděče. Tedy do druhé odbočky lze převzít data pouze z druhé odbočky jiného rozváděče. 5. Ukončete dialogový panel kliknutím na OK. Je-li jeden rozváděč tvořen více poli, jsou postupně nabízena jednotlivá pole zleva do prava (opakujte body 3 a 4). Zadané hodnoty se automaticky změní u všech souvisejících částí Nárys/půdorys/Schéma. M-VN, Referenční manuál 21
26 Po editaci popisu rozváděčového pole funkcí EDITPOP se automaticky změní popis u všech souvisejících částí rozváděčového pole, t.j. u schématu, nárysu a půdorysu. Podobně funkce PRECIS provádí přečíslování vývodů - změní čísla u všech souvisejících částí rozváděčového pole, t.j. u schématu, nárysu a půdorysu (viz kap. 7.3). Hromadná změna popisu více kabelových vývodů najednou je možná funkcí ZMENPOPK (viz kap. 7.2). 7.2 Změnit popis kabelů Funkce ZMENPOP (viz kap. 7.1) umožňuje editovat všechny popisy v rozváděčovém poli, je však možné editovat pouze jedno rozváděčové pole. Funkce ZMENPOPK umožňuje hromadnou změnu popisu více kabelových vývodů najednou. Jedním voláním funkce lze nastavit všechny kabelové vývody se stejným popisem. 1. Z roletového menu M-VN vyberte položku "Editace" - "Změnit popis kabelů", nebo spusťte příkaz ZMENPOPK napsáním z klávesnice za základní výzvu AutoCADu. 2. Vyberte všechny kabelové vývody, jejichž označení chcete změnit. Vybírejte pouze vývody se stejným kabelem (typ, průřez, kabelová vývodka). Klikněte na označení kabelu, nebo na čáru reprezentující kabelový vývod, ve schématu zapojení. 3. Ukončete výběrovou množinu stiskem Enter. Systém se dotazuje, zda si opravdu přejete ukončit cyklus vybírání kabelových vývodů ke změně (jako ukončení je chápáno též kliknutí do místa, kde není žádná entita). Jsou-li všechny kabelové vývody vybrány, klikněte na tlačítko ANO. Pokud kliknete na tlačítko NE, vrátíte se k předchozímu bodu. 4. V následně otevřeném dialogovém panelu proveďte editaci jednotlivých položek tvořících popis kabelu podle potřeby. 22 M-VN, Referenční manuál
27 Celkový počet vybraných kabelových vývodů k editaci. Tyto vývody budou mít stejný typ kabelu, průřez a koncovku. Specifikace připojeného kabelu ve všech vybraných kabelových vývodech, lze zadat libovolný text (editovat nabídnuté hodnoty). 5. Ukončete dialogový panel kliknutím na OK. Nové hodnoty jsou zapsány do schématu zapojení ke všem vybraným kabelovým vývodům. Poznámky: Kompletní editace všech popisů rozváděčového pole je možná pomocí funkce ZMENPOP (podrobněji viz kap. 7.1). V případě, že je program používán jako nadstavba BricsCADu, funkce není k dispozici. 7.3 Přečíslovat řadu rozváděčových polí 1. Z roletového menu M-VN vyberte položku "Editace" - "Přečíslovat", nebo spusťte příkaz PRECIS napsáním z klávesnice za základní výzvu AutoCADu. 2. Vyberte řadu rozváděčových polí, které chcete přečíslovat. V rámci jednoho pole postačí označit pouze nárys nebo půdorys nebo schéma, ostatní prvky se dohledají automaticky. Je možné vybrat i více polí k přečíslování a to i s použitím výběrových oken, podobně jako v AutoCADovské funkci Změna (Change). Jiné entity než rozváděčová pole funkce nedovolí vybrat. 3. Ukončete výběrovou množinu stiskem Enter. Systém se dotazuje, na číslo prvního pole (nejvíce vlevo) a krok číslování - přírustek čísel polí zleva do prava. Nezáleží na pořadí výběru, ale na poloze ve výkrese. Identifikace, která část řady rozv. polí byla vybrána; čísla se změní na všech odpovídajících částech (schéma/nárys/půdorys). Číslo pole nejvíce vlevo. Přírustek čísel polí zleva do prava. 4. Uzavřete dialogový panel kliknutím na OK. Vybraná pole se přečíslují. Čísla se automaticky změní u všech souvisejících částí nárys/půdorys/schéma. M-VN, Referenční manuál 23
28 Před editací: Po editaci (změna čísel vývodů): 7.4 Změnit příslušenství u rozváděčového pole 1. Z roletového menu M-VN vyberte položku "Editace" - "Změnit příslušenství", nebo spusťte příkaz ZMENPRISL napsáním z klávesnice za základní výzvu AutoCADu. 2. Vyberte rozváděčové pole jehož příslušenství chcete změnit. Klikněte na libovolnou entitu tvořící zákres rozváděčového pole (ne na kótu). 3. Pokud je možné k vybranému rozváděči definovat příslušenství, pak se zobrazí dialogový panel (některé typy rozváděčových polí neumožňují připojovat příslušenství): v horní části je seznam možného příslušenství, které lze přidávat, v dolní části je seznam příslušenství již vybraného a přiřazeného k tomuto rozváděči. Dvojím kliknutím na položku v seznamu možného příslušenství přidáte jeden kus do seznamu vybraného příslušenství. Vyberte položku v seznamu vybraného příslušenství, kterou chcete vyjmout. Klikněte na tlačítko "Vyjmout" - položka bude vyjmuta ze seznamu vybraného příslušenství. Vyberte položku v seznamu vybraného příslušenství, kde chcete změnit počet kusů. Zadejte nový počet kusů v položce "Počet kusů". Klikněte na tlačítko "Nový počet kusů" - zadaný počet kusů bude přiřazen k vybrané položce. Seznam možného příslušenství, zobrazovány jsou pouze položky vhodné k vybranému rozváděči. Vybraná položka označená k další operaci - přidání do seznamu. Dvojím klikem na položku lze tuto vložit do seznamu vybraného příslušenství. 24 M-VN, Referenční manuál
29 Seznam vybraného příslušenství k tomuto rozváděčovému poli. Vybraná položka označená k další operaci - vyjmutí ze seznamu vybraného příslušenství, změna počtu kusů. Počty kusů položek v seznamu vybraného příslušenství k tomuto rozváděčovému poli. Přidání zadaného počtu kusů vybrané položky ze seznamu možného příslušenství do seznamu vybraného příslušenství k tomuto rozv. poli. Vyjmout označenou položku ze seznamu vybraného příslušenství k tomuto rozváděčovému poli. Přiřazení nového počtu kusů k označené položce ze seznamu vybraného příslušenství k tomuto rozváděčovému poli. Počet kusů, zde zadaný počet kusů vybraného prvku bude vložen do seznamu vybraného příslušenství po kliknutí na tlačítko Přidat, nebo zde zadaný počet kusů bude přiřazen k vybrané položce ze seznamu vybraného příslušenství po kliknutí na tlačítko Nový počet ks.. 4. Uzavřete dialogový panel kliknutím na tlačítko OK. Modifikovaný seznam příslušenství se zapíše do rozváděčového pole. Přiřazení příslušenství k jednotlivým rozváděčovým polím je patrné z rozpisky (viz kap. 11). 7.5 Vyjmout rozváděčové pole 1. Z roletového menu M-VN vyberte položku "Editace" - "Vyjmout pole", nebo spusťte příkaz VYJP napsáním z klávesnice za základní výzvu AutoCADu. 2. Vyberte rozváděčová pole, která chcete vyjmout. V rámci jednoho pole postačí označit pouze nárys nebo půdorys nebo schéma, ostatní prvky se dohledají automaticky. Je možné vybrat i více polí k vyjmutí a to i s použitím výběrových oken, podobně jako v AutoCADovské funkci Vymaž (Erase). Jiné entity než rozváděčová pole funkce nedovolí vybrat. 3. Ukončete výběrovou množinu stiskem Enter. Systém se dotazuje, které části zákresu rozváděče má vyjmout (libovolná kombinace Nárys/Půdorys/Schéma). Jsou-li vybrány všechny tři součásti Nárys/Půdorys/Schéma, dojde k úplnému zničení rozváděčového pole včetně příslušenství. V opačném případě budou vyjmuty pouze specifikované obrázky. 4. Uzavřete dialogový panel kliknutím na OK, vybrané součásti budou vyjmuty a to včetně příslušných kót. Poznámka: K vyjmutí rozváděčových polí nepoužívejte AutoCADovskou funkci Vymaž (Erase). Tato funkce vymaže pouze zákresy, nikoliv vnitřní záznamy používané např. v rozpisce. M-VN, Referenční manuál 25
