1 Technické zajištění procesu digitalizace katastrálních map Milan Kocáb, VÚGTK,v.v.i. V

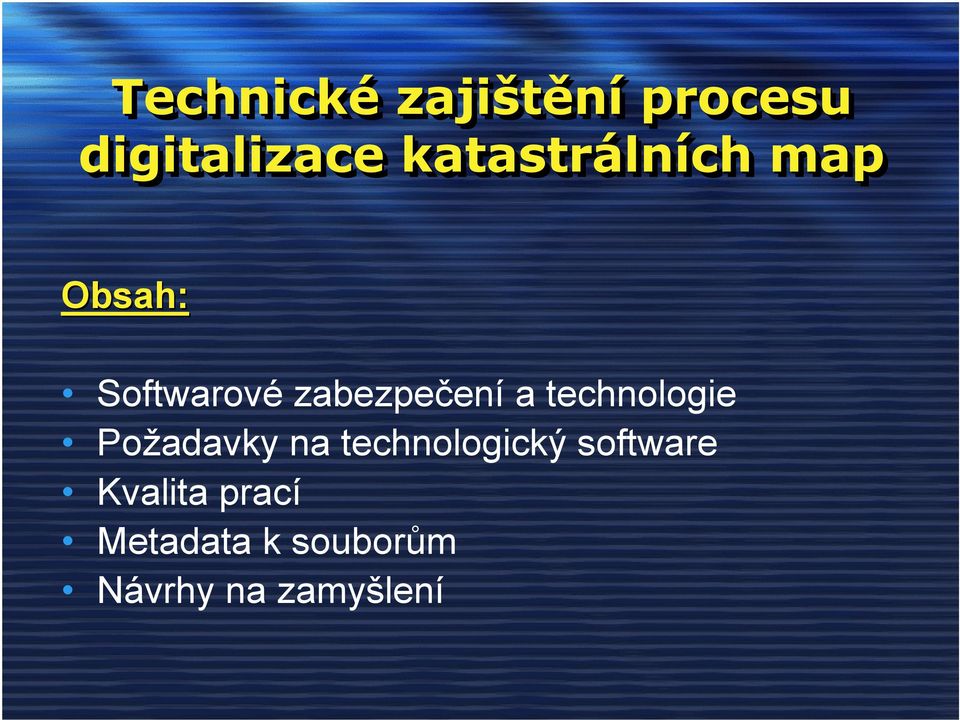

2 Technické zajištění procesu digitalizace katastrálních map Obsah: Softwarové zabezpečení a technologie Požadavky na technologický software Kvalita prací Metadata k souborům Návrhy na zamyšlení

3 Technické zajištění procesu digitalizace katastrálních map Softwarové zabezpečení a technologie pro KMD Pracovní schůzky ČÚZK ve VÚGTK pro vývojáře - GEUS,Geoline,GEPRO,GEODIS,HRDLIČKA, (Konečný,Sedláček),VÚGTK Vyhláška č. 26/2007 Sb., ze dne (Ruší se Vyhláška č.190/1996 Sb.,) Návod pro obnovu katastrálního operátu a převod s přílohami,č.j.čúzk 6530/ , ze dne

4

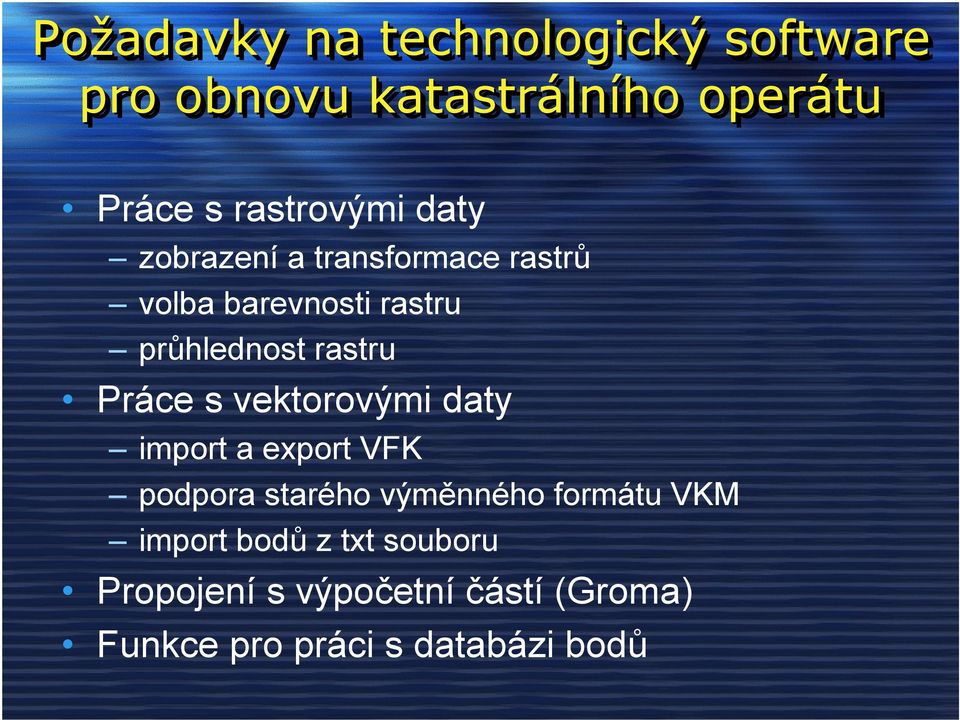

5 Požadavky na technologický software pro obnovu katastrálního operátu Práce s rastrovými daty zobrazení a transformace rastrů volba barevnosti rastru průhlednost rastru Práce s vektorovými daty import a export VFK podpora starého výměnného formátu VKM import bodů z txt souboru Propojení s výpočetní částí (Groma) Funkce pro práci s databázi bodů

6 Požadavky na technologický software pro obnovu katastrálního operátu Kreslící funkce jednoduchý výběr kreslených linií bez nutnosti ručního nastavování atributů Kontrolní funkce topologie kresby, konsistence, úplnosti porovnání souladu SGI a SPI (konsistence) Automatizace práce doplnění parcel zjednodušené evidence návrh slučování parcel příprava srovnávacího sestavení dle výkresu vytvoření VFK

7 Požadavky na kontrolní funkce systémem MicroGEOS Nautil SGI a SPI (konsistence) soulad parcel správnost druhu pozemku porovnání výměr z výkresu a SPI Automatické opravy doplnění značek druhů pozemků otáčení značek

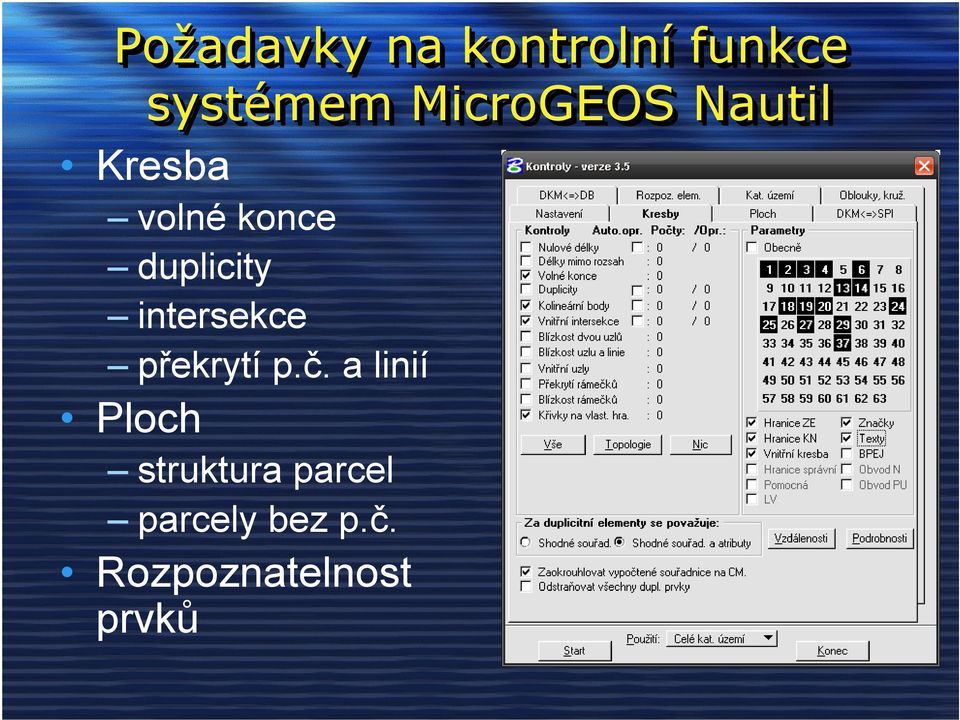

8 Požadavky na kontrolní funkce systémem MicroGEOS Nautil Kresba volné konce duplicity intersekce překrytí p.č. a linií Ploch struktura parcel parcely bez p.č. Rozpoznatelnost prvků

9 Požadavky na automatizované procesy systémem MicroGEOS Nautil Automatický návrh digitální mapy dle výkresu SGS doplnění parcel ZE automatické slučovaní dle parametrů kontrola obnovy Další funkce změna atributů parcel v blocích ruční slučování definovaných parcel

10 Automatické sloučení vyznačených bloků parcel systémem MG Nautil Zjednodušení kreslení kliknutím do parcely levým tlačítkem dojde k jejímu označení fialovou tečkou postupné označení všech parcel patřících do bloku po potvrzení pravým tlačítkem automatické obkreslení vnější hranice označených parcel linií final Minimalizace chyb nedojde k vynechání lomového bodu

11

12 Návrh katastrální mapy po Final systémem MicroGEOS Nautil

13 Návrh katastrální mapy s PČBP systémem MicroGEOS Nautil

14 Srovnávací vací sestavení parcel systémem MicroGEOS Nautil

15 Technické zajištění procesu digitalizace katastrálních map Kvalita prací při i obnově KO - softwarová kontrola - dodržov ování technologie managerská kontrola v procesu tvorby - náhodná kontrola (vzorkování) ) ZKI Jaké parametry kvality mám výsledný soubor KMD???

16 Standardizace v oblasti zpracování kvality prostorových dat V řadě norem ISO Geografická informace vyvinutých ISO (International Organization for Standardization), jsou některé normy výslovně určeny pro zpracování kvality geografické informace: ISO pro specifické koncepty, ISO pro principy hodnocení kvality a, společně s ISO 19138, pro popis metodologie měření kvality, ISO pro specifikace, ISO pro publikování výsledků měření kvality formou metadat ISO pro implementaci komunikace metadat. Jedná se o oborově orientované standardy, určené geografickým informacím, tj. vztažených k následující otázce: jak měřm ěřit míru m prezentace geografického světa daty?

17 Standardizace v oblasti zpracování kvality prostorových dat Kvalita produktu (KMD) je chápána jako: stupeň uspokojování požadavků odběratelů Základní požadavky kvality : Úplnost, přesnost, soulad se skutečností (současnost) srozumitelnost, vybavenost, komplexnost výsledků, možnost údržby, včasnost vyhotovení. Odběratel ratelé - požadavky: ČÚZK (správce a distributor), IS o území, Vlastnící (financují údržbu KMD), Z e m ě m ěři c k ý i n ž e n ý r (ÚOZI)

18 Požadavky subjektů na kvalitu KMD (ČÚZK.Vlastníci,Správci IS o území, ÚOZI) INTERNÍ - ČÚZK ( investor tvorby) versus zpracovatel --- kontrola kvality EXTERNÍ ČÚZK v roli zpracovatele ( publikuje KMD zpracovává požadavky uživatelů ) --- kontrola kvality UPGRADE KMD UPGRADE KMD kombinace etap Interní a interní funkce

19 Možné požadavky ÚOZI na kvalitu kat. mapy s využitím m normy ISO KMD Identifikace a určení kvality geodat (kód kvality) Hodnocení kvality geodat (protokol k dispozici zatím není) Specifikace produktu a požadavky uživatelů (podle možností VFK,rozsah území v přehledové mapě, aktuálnost dat) Specifikace aplikačních schémat ( přehledka náčrtů, případně měř. náčrty na webu lépe jak 2 souřadnice) Popis a hodnocení pomocí elementů (včetně sub elementů) kvality - metadata

20 Možné požadavky ÚOZI na kvalitu kat. mapy s využitím m ISO a Elementy kvality KMD Úplnost duplicity, chybějící data Logická konzistence konceptuální, oborová, formátová integrita dat Polohová přesnost např. absolutní, relativní Časová přesnost přesnost, platnost, konzistence Tématická přesnost korektní klasifikace, přesnost atributů (SW kontrola) Hodnocení kvality publikované v metadatech Název použité zkoušky, datum, přesnost, rozsah Kód registrované normované procedury (předpis) Popis hodnoty Metoda hodnocení včetně popisu (předpis) Výsledek

21 Možné požadavky ÚOZI na kvalitu kat. mapy s využitím m normy ISO KMD Standardizuje metapopis geodat Jediná norma pro metadata INSPIRE (The INfrastructure for SPatial InfoRmation in Europe) Metadata popisují jak datovou sadu tak jednotlivé geoprvky, třídy atributů, instance, mapové listy apod. Obsah definuje povinné jádro pro všechny záznamy v metadatech

22 Standardizace v oblasti zpracování kvality prostorových dat Z úvah a studie (Ing.Cajthaml) nad procesem obnovy katastrálního operátu mapováním (digitalizací) vzešly celkem čtyři návrhy parametrů, které by mohli v budoucnu sloužit k popisu kvality digitalizace katastrálního území a to: Kvalita souřadnic podrobných bodů v % Kvalita výměry v % Počet záznamz znamů pro další řízení Počet námitek n před p vyhláš ášením m platnosti operátu

23 Standardizace v oblasti zpracování kvality prostorových dat V další fázi by mohla následovat kartografická prezentace dat v metainformačním systému o katastrálních územích (MetaIS) Přizpůsobit stávající datový model databáze MetaIS, který bude vycházet ze stávajícího řešení včetně SDO geometrií a stávající Metody publikování kartografických dat Pro tuto variantu by mohl existovat samostatný databázový pohled prezentovaný samostatnou tématickou mapou v rámci MetaIS.

24 Technické zajištění procesu digitalizace katastrálních map Odběratelsk ratelské požadavky ÚOZI :??? 1. Znalost požadavků ÚOZI na kvalitu SGI za strany tvůrce předpisů??? 2. Řešení hrubých chyb v SGI pro ÚOZI - JAK? 3. Proces zkvalitnění SGI - ano bez hrubých chyb 4. Je změna formy ( digitalizace SGI ) elektronizace dat podle INSPIRE? lépe interoperabilita dat

25 Technické zajištění procesu digitalizace katastrálních map Z á v ě r V oblasti geometrických plánů, vytyčování hranic pozemků a budování podrobného polohového bodového pole je hlavním odborným uživatelem SGI zeměměřický inženýr (ÚOZI) Při změně jakýchkoli předpisů v této oblasti mu přináleží rozhodující pravomoc Státní správa musí vycházet z jeho návrhů na změnu (a nikoli opačně ) a zainteresovat ho do procesu vedení KMD

26 Technické zajištění procesu digitalizace katastrálních map vugtk.cz Děkuji za pozornost
