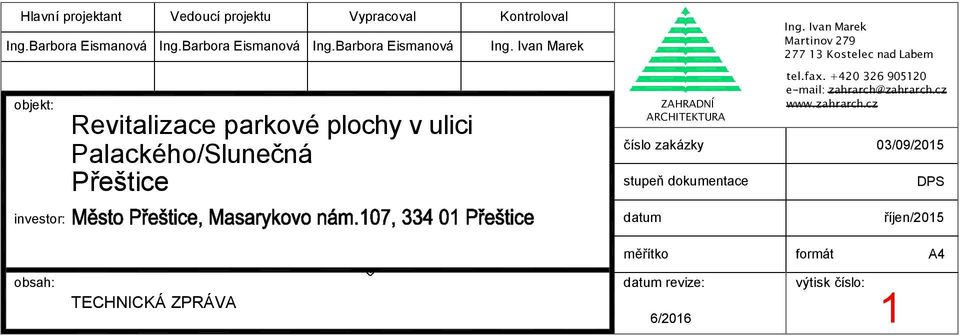

1 Hlavní projektant objekt: investor: Vedoucí projektu Vypracoval Kontroloval Ing.Barbora Eismanová Ing.Barbora Eismanová Ing.Barbora Eismanová Ing. Ivan Marek Revitalizace parkové plochy v ulici Palackého/Slunečná Přeštice ZAHRADNÍ ARCHITEKTURA číslo zakázky stupeň dokumentace datum Ing. Ivan Marek Martinov Kostelec nad Labem tel.fax zahrarch@zahrarch.cz 03/09/2015 DPS říjen/2015 měřítko formát A4 obsah: TECHNICKÁ ZPRÁVA datum revize: výtisk číslo: 6/2016 1

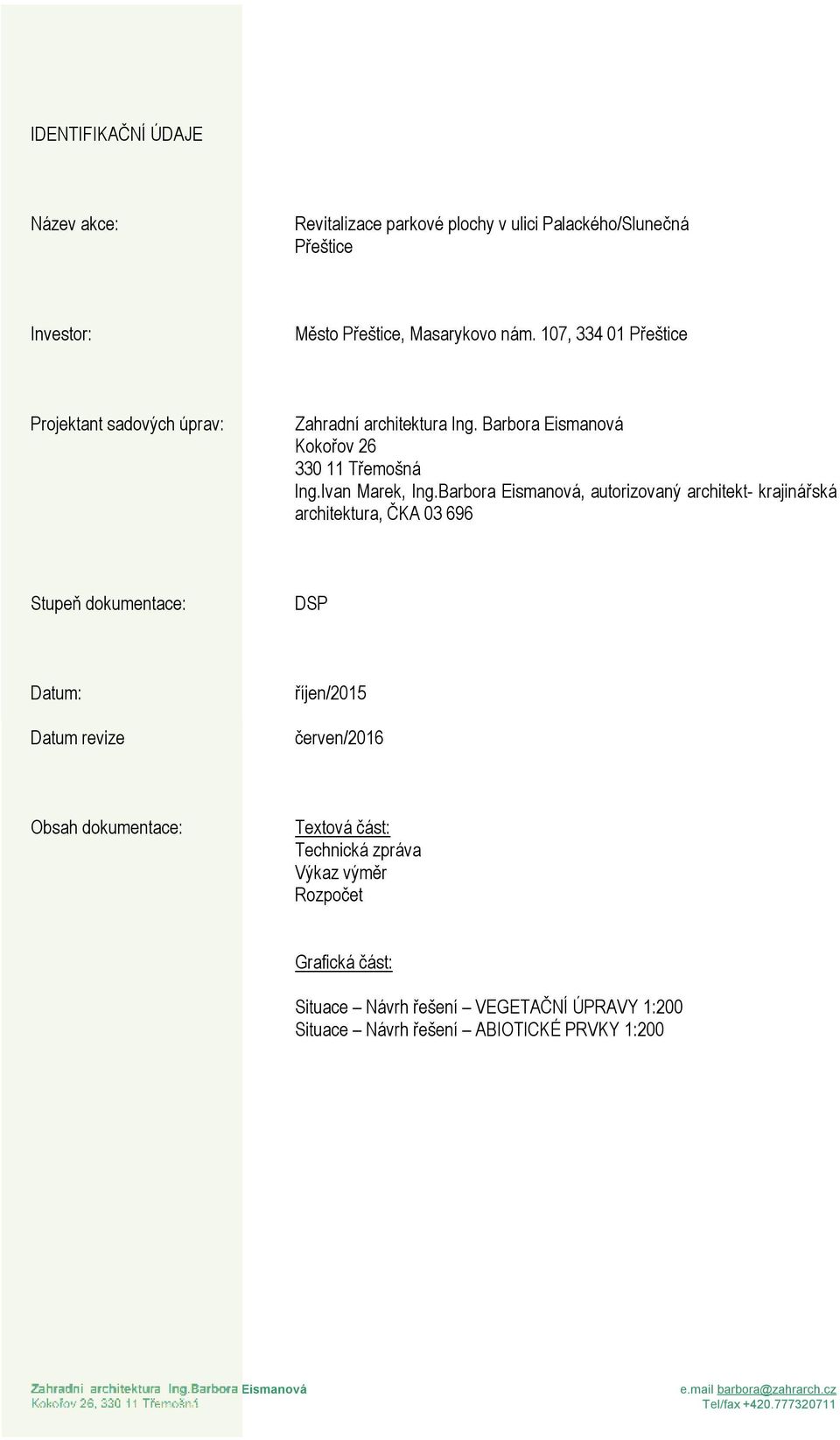

2 IDENTIFIKAČNÍ ÚDAJE Název akce: Revitalizace parkové plochy v ulici Palackého/Slunečná Přeštice Investor: Město Přeštice, Masarykovo nám. 107, Přeštice Projektant sadových úprav: Zahradní architektura Ing. Barbora Eismanová Kokořov Třemošná Ing.Ivan Marek, Ing.Barbora Eismanová, autorizovaný architekt- krajinářská architektura, ČKA Stupeň dokumentace: DSP Datum: Datum revize říjen/2015 červen/2016 Obsah dokumentace: Textová část: Technická zpráva Výkaz výměr Rozpočet Grafická část: Situace Návrh řešení VEGETAČNÍ ÚPRAVY 1:200 Situace Návrh řešení ABIOTICKÉ PRVKY 1:200

3 Revitalizace parkové plochy v ulici Palackého/Slunečná Přeštice Projekt řeší revitalizaci menší zelené plochy v severní části města, která vznikla na původní orné půdě během výstavby řadových domů v ulici Slunečná. Lokalita pravděpodobně sloužila jako zařízení staveniště, jak je patrné z ortofotomapy. Jedná se o plochu pozemku p.č.208/228 o výměře 2245m2, která je v současné době zanedbaným ruderálním porostem s četnými terénními depresemi a stavebními zbytky a nedostatkem zúrodnitelné ornice. Vzhledem k lokalizaci místa, které sousedí s rodinnou zástavbou a zástavbou hustě osídlených bytových domů, má však výrazný rekreační potenciál, zejména pro krátkodobou rekreaci rodin s dětmi i starších spoluobčanů i jako významné potkávací místo. ORTOFOTOMAPA ŘEŠENÉ LOKALITY Snímek z období výsatvaby řadových domů zařízení staveniště

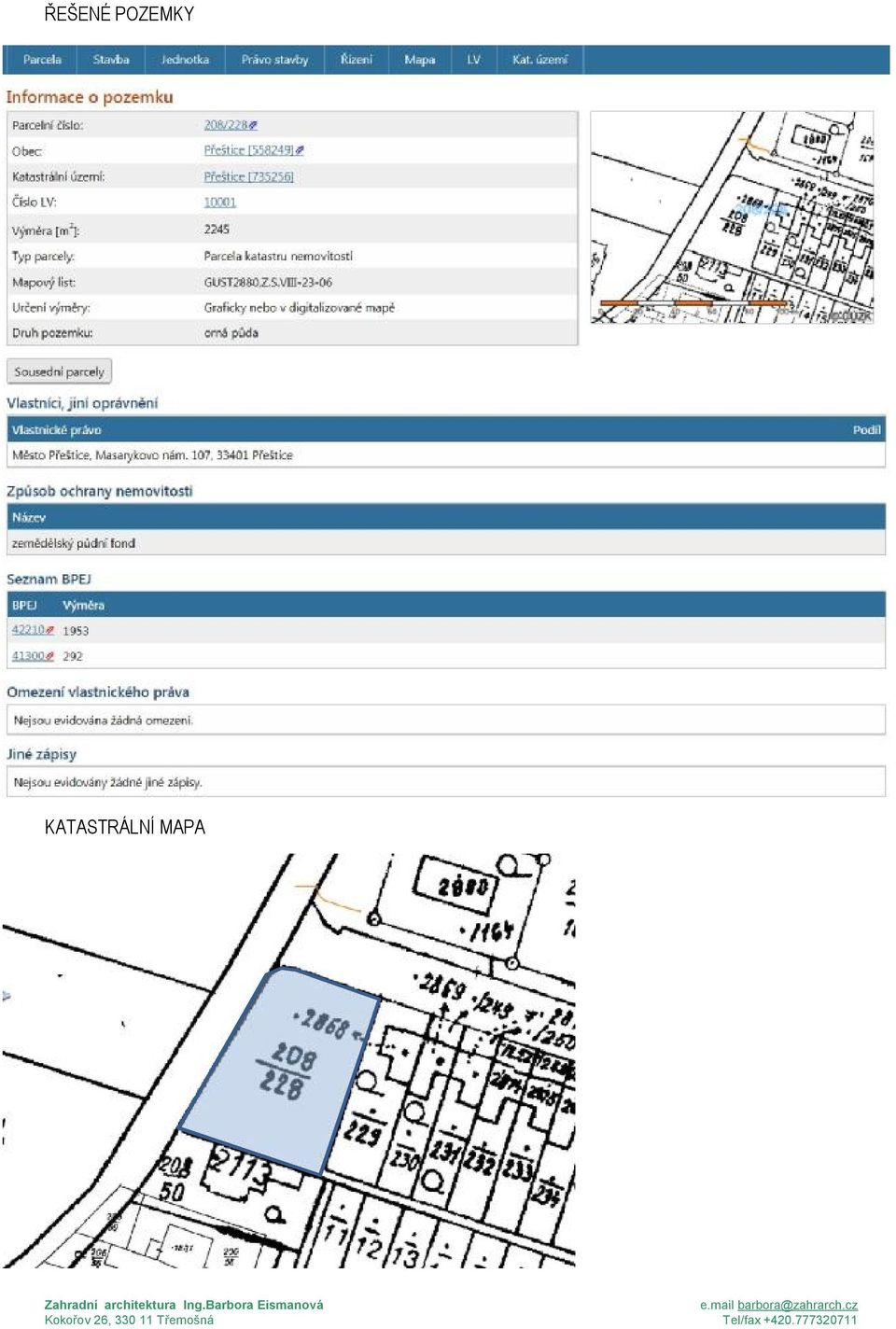

4 ŘEŠENÉ POZEMKY KATASTRÁLNÍ MAPA

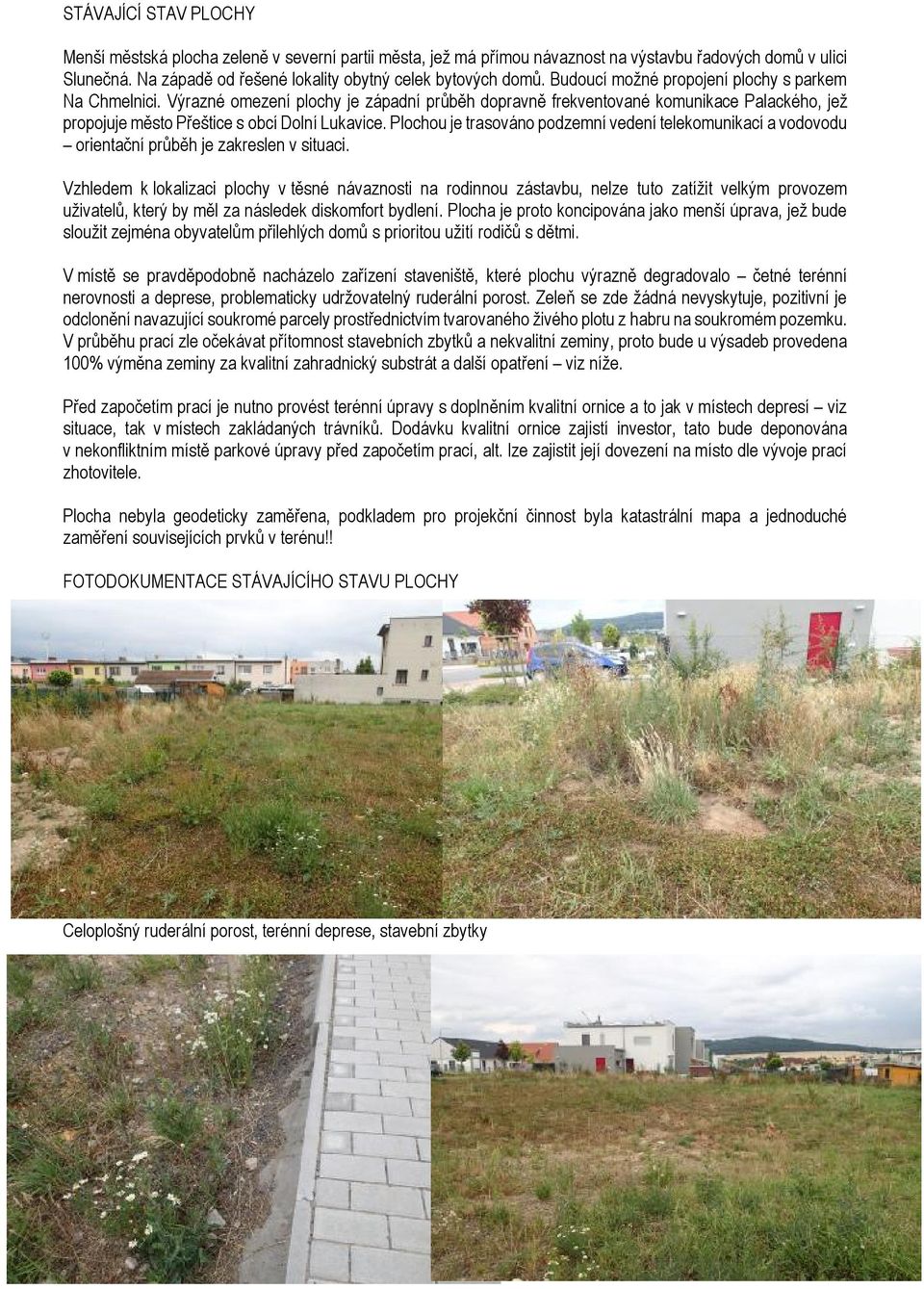

5 STÁVAJÍCÍ STAV PLOCHY Menší městská plocha zeleně v severní partii města, jež má přímou návaznost na výstavbu řadových domů v ulici Slunečná. Na západě od řešené lokality obytný celek bytových domů. Budoucí možné propojení plochy s parkem Na Chmelnici. Výrazné omezení plochy je západní průběh dopravně frekventované komunikace Palackého, jež propojuje město Přeštice s obcí Dolní Lukavice. Plochou je trasováno podzemní vedení telekomunikací a vodovodu orientační průběh je zakreslen v situaci. Vzhledem k lokalizaci plochy v těsné návaznosti na rodinnou zástavbu, nelze tuto zatížit velkým provozem uživatelů, který by měl za následek diskomfort bydlení. Plocha je proto koncipována jako menší úprava, jež bude sloužit zejména obyvatelům přilehlých domů s prioritou užití rodičů s dětmi. V místě se pravděpodobně nacházelo zařízení staveniště, které plochu výrazně degradovalo četné terénní nerovnosti a deprese, problematicky udržovatelný ruderální porost. Zeleň se zde žádná nevyskytuje, pozitivní je odclonění navazující soukromé parcely prostřednictvím tvarovaného živého plotu z habru na soukromém pozemku. V průběhu prací zle očekávat přítomnost stavebních zbytků a nekvalitní zeminy, proto bude u výsadeb provedena 100% výměna zeminy za kvalitní zahradnický substrát a další opatření viz níže. Před započetím prací je nutno provést terénní úpravy s doplněním kvalitní ornice a to jak v místech depresí viz situace, tak v místech zakládaných trávníků. Dodávku kvalitní ornice zajistí investor, tato bude deponována v nekonfliktním místě parkové úpravy před započetím prací, alt. lze zajistit její dovezení na místo dle vývoje prací zhotovitele. Plocha nebyla geodeticky zaměřena, podkladem pro projekční činnost byla katastrální mapa a jednoduché zaměření souvisejících prvků v terénu!! FOTODOKUMENTACE STÁVAJÍCÍHO STAVU PLOCHY Celoplošný ruderální porost, terénní deprese, stavební zbytky

6 ORIENTAČNÍ TRASOVÁNÍ IS zakresleno v situaci Průběh trasování IS byl získán od zástupců města jako projekční podklad, před započetím prací je nutné skutečné vytyčení sítí v terénu dodavatel v rámci VRN. NÁVRH ŘEŠENÍ Plocha bude komplexně revitalizována ve funkční veřejný prostor, jež bude doplněn o drobné herní prvky, městský mobiliář, zpevněné plochy a zeleň. Veřejné osvětlení plochy nebude zajištěno, neboť večerní provoz lokality je nežádoucí a pro orientační osvětlení slouží VO přilehlých ulic (jež bude investor doplňovat). TERÉNNÍ ÚPRAVY Před realizací zahradnických prací je nezbytné provedení terénních úprav, s odstraněním pozůstatků stavebních zbytků. Plocha je v mírném spádu ve směru západ východ, toto bude zachováno a terénní úpravy budou zahrnovat zejména odstranění pomístných depresí výraznější deprese v centrální části plochy, plynulou návaznost plochy zeleně na obrubu chodníku v ulici Palackého, kde je nyní výrazná deprese znemožňující nástup do plochy i údržbu, dále bude odstraněna navážka z výkopových prací podél p.č. 208/229. K terénním úpravám lze použít zemina z výkopů plánovaných cest a dopadových ploch herních prvků. S ohledem na nízkou kvalitu stávající zeminy se však předpokládá, že po provedení plošných terénních úprav bude nezbytné pro výsadbu rostlin realizovat % výměnu zeminy ve výsadbových jamkách a pro výsev trávníku pomístné doplnění 10cm kvalitní ornice. Plocha nebyla geodeticky zaměřena, provedena byla jednoduchá bilance množství zeminy a plánované množství zeminy z výkopů pro cesty, dopadové plochy herních prvků atd. Z této bilance je patrné, že pro mírné plynulé svahování pozemku je nutno doplnit minimálně cca 30m3 ornice pro terénní úpravy. Dodávku kvalitní ornice zajistí investor z přilehlé deponie města, ta bude dle pokynů zhotovitele deponována buď v místě řešené plochy před započetím prací, nebo bude na místo dovezena v čas určený zhotovitelem.

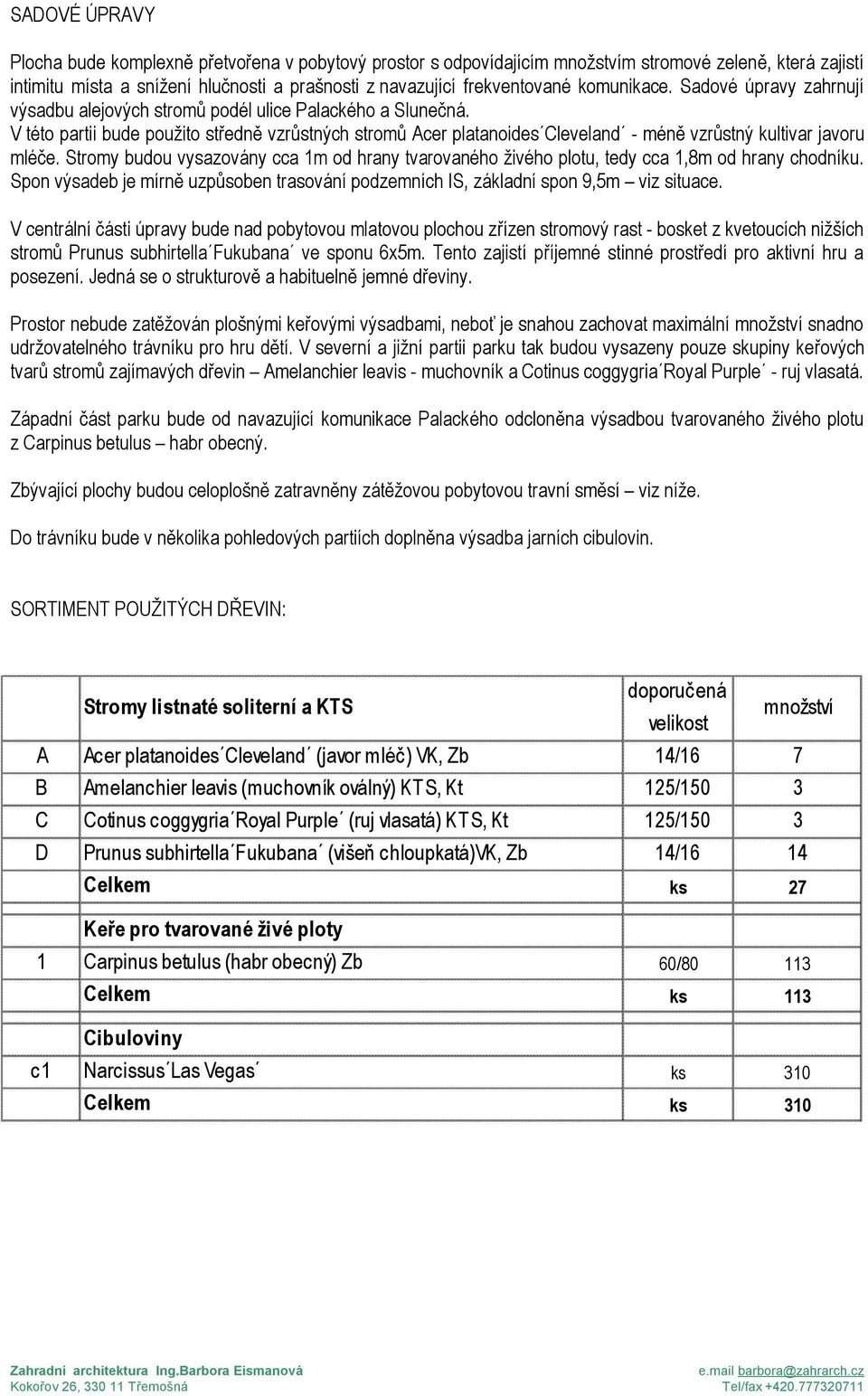

7 SADOVÉ ÚPRAVY Plocha bude komplexně přetvořena v pobytový prostor s odpovídajícím množstvím stromové zeleně, která zajistí intimitu místa a snížení hlučnosti a prašnosti z navazující frekventované komunikace. Sadové úpravy zahrnují výsadbu alejových stromů podél ulice Palackého a Slunečná. V této partii bude použito středně vzrůstných stromů Acer platanoides Cleveland - méně vzrůstný kultivar javoru mléče. Stromy budou vysazovány cca 1m od hrany tvarovaného živého plotu, tedy cca 1,8m od hrany chodníku. Spon výsadeb je mírně uzpůsoben trasování podzemních IS, základní spon 9,5m viz situace. V centrální části úpravy bude nad pobytovou mlatovou plochou zřízen stromový rast - bosket z kvetoucích nižších stromů Prunus subhirtella Fukubana ve sponu 6x5m. Tento zajistí příjemné stinné prostředí pro aktivní hru a posezení. Jedná se o strukturově a habituelně jemné dřeviny. Prostor nebude zatěžován plošnými keřovými výsadbami, neboť je snahou zachovat maximální množství snadno udržovatelného trávníku pro hru dětí. V severní a jižní partii parku tak budou vysazeny pouze skupiny keřových tvarů stromů zajímavých dřevin Amelanchier leavis - muchovník a Cotinus coggygria Royal Purple - ruj vlasatá. Západní část parku bude od navazující komunikace Palackého odcloněna výsadbou tvarovaného živého plotu z Carpinus betulus habr obecný. Zbývající plochy budou celoplošně zatravněny zátěžovou pobytovou travní směsí viz níže. Do trávníku bude v několika pohledových partiích doplněna výsadba jarních cibulovin. SORTIMENT POUŽITÝCH DŘEVIN: Stromy listnaté soliterní a KTS doporučená velikost množství A Acer platanoides Cleveland (javor mléč) VK, Zb 14/16 7 B Amelanchier leavis (muchovník oválný) KTS, Kt 125/150 3 C Cotinus coggygria Royal Purple (ruj vlasatá) KTS, Kt 125/150 3 D Prunus subhirtella Fukubana (višeň chloupkatá)vk, Zb 14/16 14 Celkem ks 27 Keře pro tvarované živé ploty 1 Carpinus betulus (habr obecný) Zb 60/ Celkem ks 113 Cibuloviny c1 Narcissus Las Vegas ks 310 Celkem ks 310

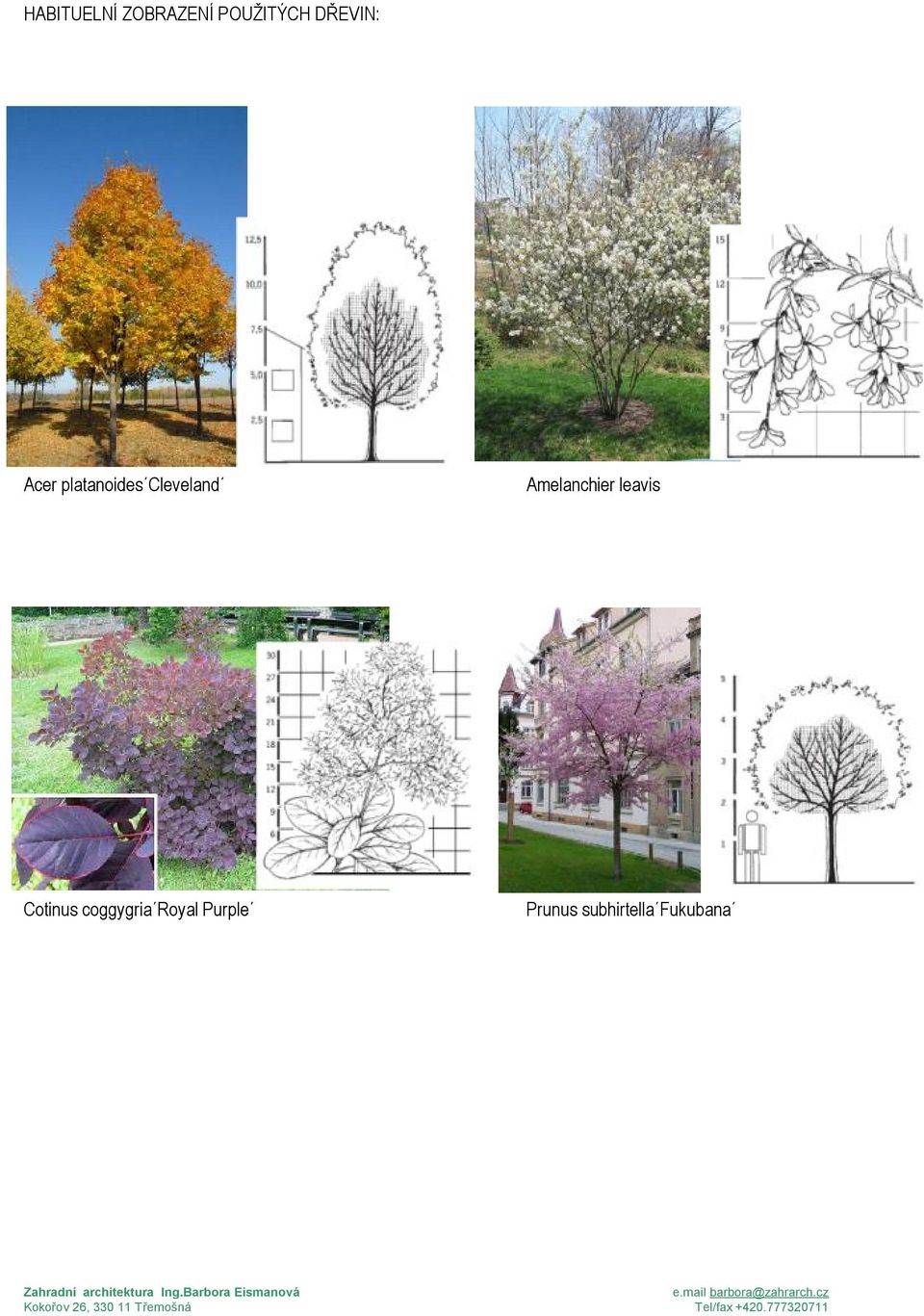

8 HABITUELNÍ ZOBRAZENÍ POUŽITÝCH DŘEVIN: Acer platanoides Cleveland Amelanchier leavis Cotinus coggygria Royal Purple Prunus subhirtella Fukubana

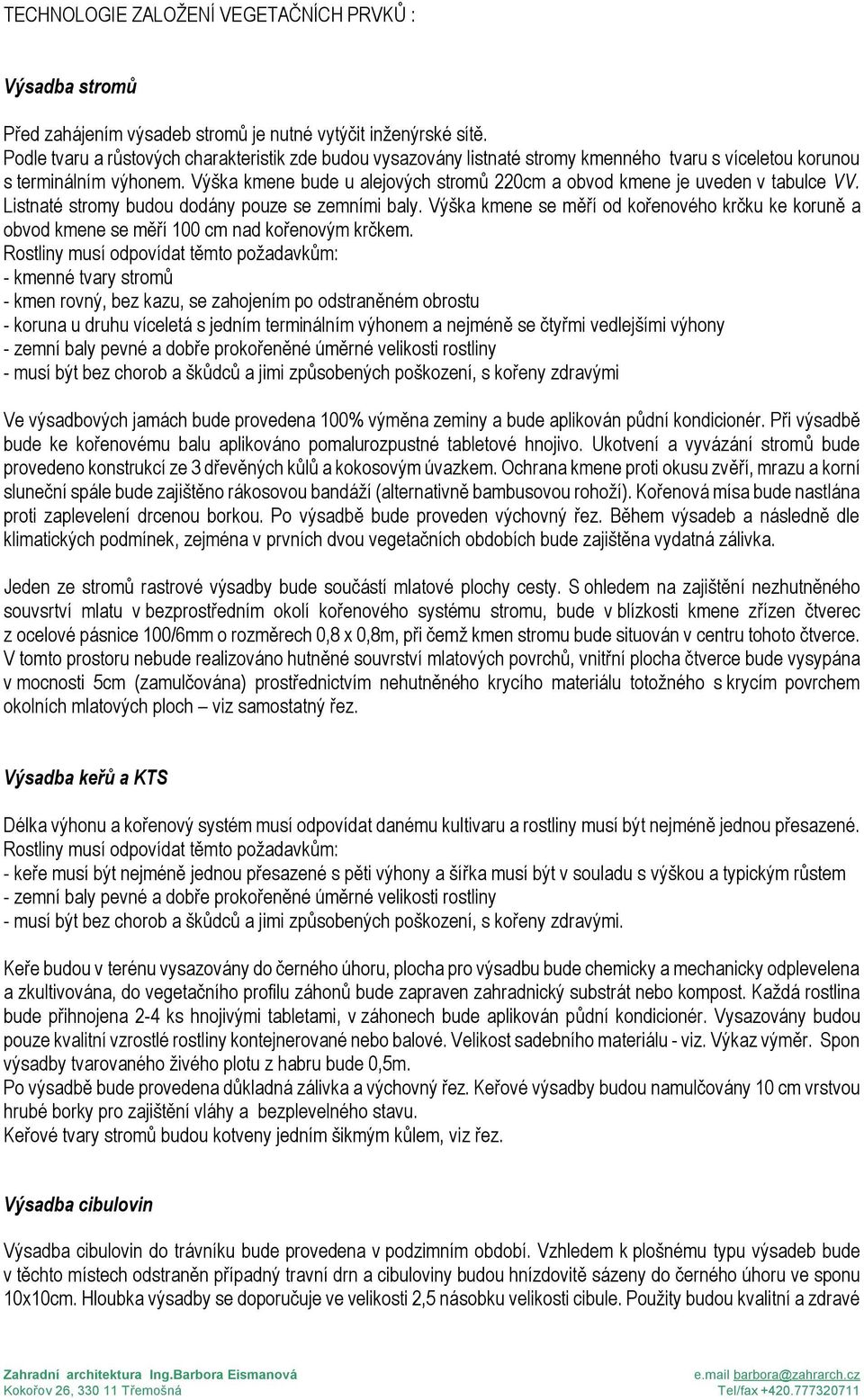

9 TECHNOLOGIE ZALOŽENÍ VEGETAČNÍCH PRVKŮ : Výsadba stromů Před zahájením výsadeb stromů je nutné vytýčit inženýrské sítě. Podle tvaru a růstových charakteristik zde budou vysazovány listnaté stromy kmenného tvaru s víceletou korunou s terminálním výhonem. Výška kmene bude u alejových stromů 220cm a obvod kmene je uveden v tabulce VV. Listnaté stromy budou dodány pouze se zemními baly. Výška kmene se měří od kořenového krčku ke koruně a obvod kmene se měří 100 cm nad kořenovým krčkem. Rostliny musí odpovídat těmto požadavkům: - kmenné tvary stromů - kmen rovný, bez kazu, se zahojením po odstraněném obrostu - koruna u druhu víceletá s jedním terminálním výhonem a nejméně se čtyřmi vedlejšími výhony - zemní baly pevné a dobře prokořeněné úměrné velikosti rostliny - musí být bez chorob a škůdců a jimi způsobených poškození, s kořeny zdravými Ve výsadbových jamách bude provedena 100% výměna zeminy a bude aplikován půdní kondicionér. Při výsadbě bude ke kořenovému balu aplikováno pomalurozpustné tabletové hnojivo. Ukotvení a vyvázání stromů bude provedeno konstrukcí ze 3 dřevěných kůlů a kokosovým úvazkem. Ochrana kmene proti okusu zvěří, mrazu a korní sluneční spále bude zajištěno rákosovou bandáží (alternativně bambusovou rohoží). Kořenová mísa bude nastlána proti zaplevelení drcenou borkou. Po výsadbě bude proveden výchovný řez. Během výsadeb a následně dle klimatických podmínek, zejména v prvních dvou vegetačních obdobích bude zajištěna vydatná zálivka. Jeden ze stromů rastrové výsadby bude součástí mlatové plochy cesty. S ohledem na zajištění nezhutněného souvsrtví mlatu v bezprostředním okolí kořenového systému stromu, bude v blízkosti kmene zřízen čtverec z ocelové pásnice 100/6mm o rozměrech 0,8 x 0,8m, při čemž kmen stromu bude situován v centru tohoto čtverce. V tomto prostoru nebude realizováno hutněné souvrství mlatových povrchů, vnitřní plocha čtverce bude vysypána v mocnosti 5cm (zamulčována) prostřednictvím nehutněného krycího materiálu totožného s krycím povrchem okolních mlatových ploch viz samostatný řez. Výsadba keřů a KTS Délka výhonu a kořenový systém musí odpovídat danému kultivaru a rostliny musí být nejméně jednou přesazené. Rostliny musí odpovídat těmto požadavkům: - keře musí být nejméně jednou přesazené s pěti výhony a šířka musí být v souladu s výškou a typickým růstem - zemní baly pevné a dobře prokořeněné úměrné velikosti rostliny - musí být bez chorob a škůdců a jimi způsobených poškození, s kořeny zdravými. Keře budou v terénu vysazovány do černého úhoru, plocha pro výsadbu bude chemicky a mechanicky odplevelena a zkultivována, do vegetačního profilu záhonů bude zapraven zahradnický substrát nebo kompost. Každá rostlina bude přihnojena 2-4 ks hnojivými tabletami, v záhonech bude aplikován půdní kondicionér. Vysazovány budou pouze kvalitní vzrostlé rostliny kontejnerované nebo balové. Velikost sadebního materiálu - viz. Výkaz výměr. Spon výsadby tvarovaného živého plotu z habru bude 0,5m. Po výsadbě bude provedena důkladná zálivka a výchovný řez. Keřové výsadby budou namulčovány 10 cm vrstvou hrubé borky pro zajištění vláhy a bezplevelného stavu. Keřové tvary stromů budou kotveny jedním šikmým kůlem, viz řez. Výsadba cibulovin Výsadba cibulovin do trávníku bude provedena v podzimním období. Vzhledem k plošnému typu výsadeb bude v těchto místech odstraněn případný travní drn a cibuloviny budou hnízdovitě sázeny do černého úhoru ve sponu 10x10cm. Hloubka výsadby se doporučuje ve velikosti 2,5 násobku velikosti cibule. Použity budou kvalitní a zdravé

10 cibule od specializovaného dodavatele. Po výsadbě bude provedeno lehké utužení povrchu a osetí plochy travním semenem. Plocha bude důkladně zavlažena. Založení trávníku Trávník bude zakládán v ploše 1129m2 prostřednictvím univerzální rekreační směsi, předpokládaný výsevek 0,025kg/m2. Před založením trávníku bude provedena herbicidní a mechanická příprava, plošná úprava terénu +-20cm, odstranění stavebních zbytků a odpadů, rozprostření zeminy z výkopů lože cest a pomísté doplnění kvalitní ornice v mocnosti do 10cm. Následně bude provedeno obdělání půdy frézováním, hrabáním a plošná úprava terénu. Trávník bude založen výsevem a zapravením se zaválcováním. Po založení bude provedeno ošetření s dosevem, přihnojení plným trávníkovým hnojivem 0,05kg/m2 a následný pomístný selektivní herbicidní postřik proti dvouděložným plevelům. DOPORUČENÉ SLOŽENÍ TRAVNÍ SMĚSÍ : Univerzální rekreační směs je vhodná pro zásev většiny trávníků rekreačního charakteru. Díky druhové pestrosti je dostatečně plastická a nenáročná na stanovištní podmínky. Zvýšený podíl jílku vytrvalého ve směsi zajišťuje dostatečně rychlý vývoj porostu po zásevu a dobrou regeneraci. Složení: Jílek vytrvalý 35% ( Vesuvius 10%, Sirtaky 15%, Filip 10%), Kostřava červená dlouze výběžkatá Barsylvia 15%, Kostřava červená krátce výběžkatá Musette 10%, Kostřava červená trsnatá Musica 10%, Kostřava drsnolistá Hardtop 10%, Lipnice luční 20% ( Baronial 10%, Brooklawn 10%) Následná dokončovací a rozvojová pěstební péče: Nezbytný předpoklad pro zdárný růst a vývoj založených zelených ploch je minimálně 2 letá dokončovací a rozvojová pěstební péče, během které je především prováděn výchovný a opravný řez vysazených dřevin, opravy kotvení stromů a soliterních keřů, hnojení, udržování kořenové mísy v bezplevelném stavu, odplevelování keřových skupin, řez a pletí keřů, kosení, odplevelování a hnojení trávníků. Tato péče není předmětem PD a bude realizována investorem. Veškeré zahradnické práce budou realizovány dle platných norem, především : ČSN Technologie vegetačních úprav v krajině Práce s půdou ČSN Technologie vegetačních úprav v krajině Rostliny a jejich výsadba ČSN Technologie vegetačních úprav v krajině - Trávníky a jejich zakládání ČSN Technologie vegetačních úprav v krajině Technicko biologické způsoby stabilizace ČSN Technologie vegetačních úprav v krajině Rozvojová a udržovací péče o vegetační prvky ČSN Technologie vegetačních úprav v krajině Ochrana stromů, porostů a vegetačních ploch ČSN Výpěstky okrasných dřevin - Společná a základní ustanovení ČSN DIN , FLL z 05/ Výpěstky okrasných dřevin Všeobecná ustanovení a ukazatele jakosti SPPK A Výsadba stromů SPPK A Výsadba a řez keřů a lián SPPK A Řez stromů

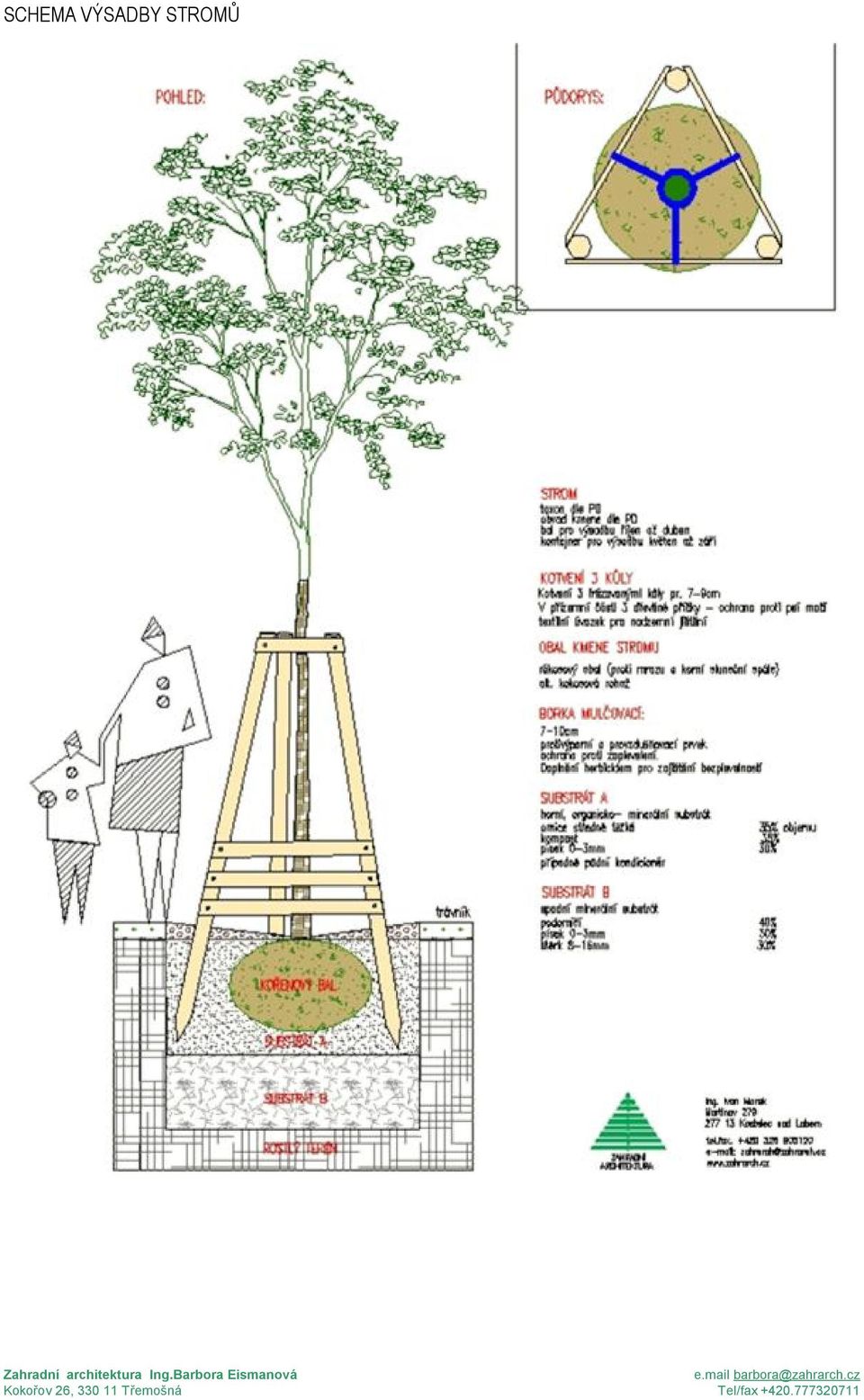

11 SCHEMA VÝSADBY STROMŮ

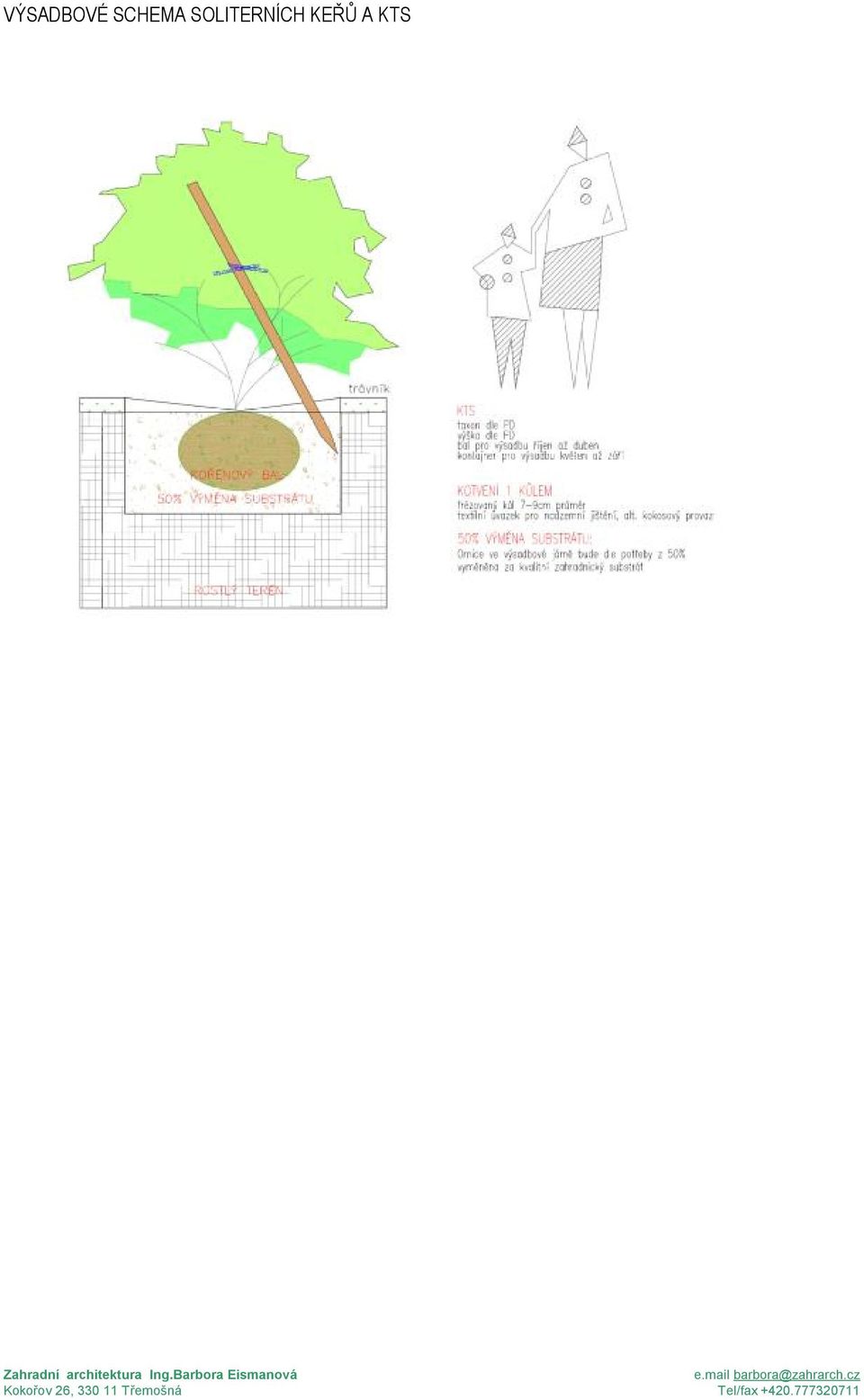

12 VÝSADBOVÉ SCHEMA SOLITERNÍCH KEŘŮ A KTS

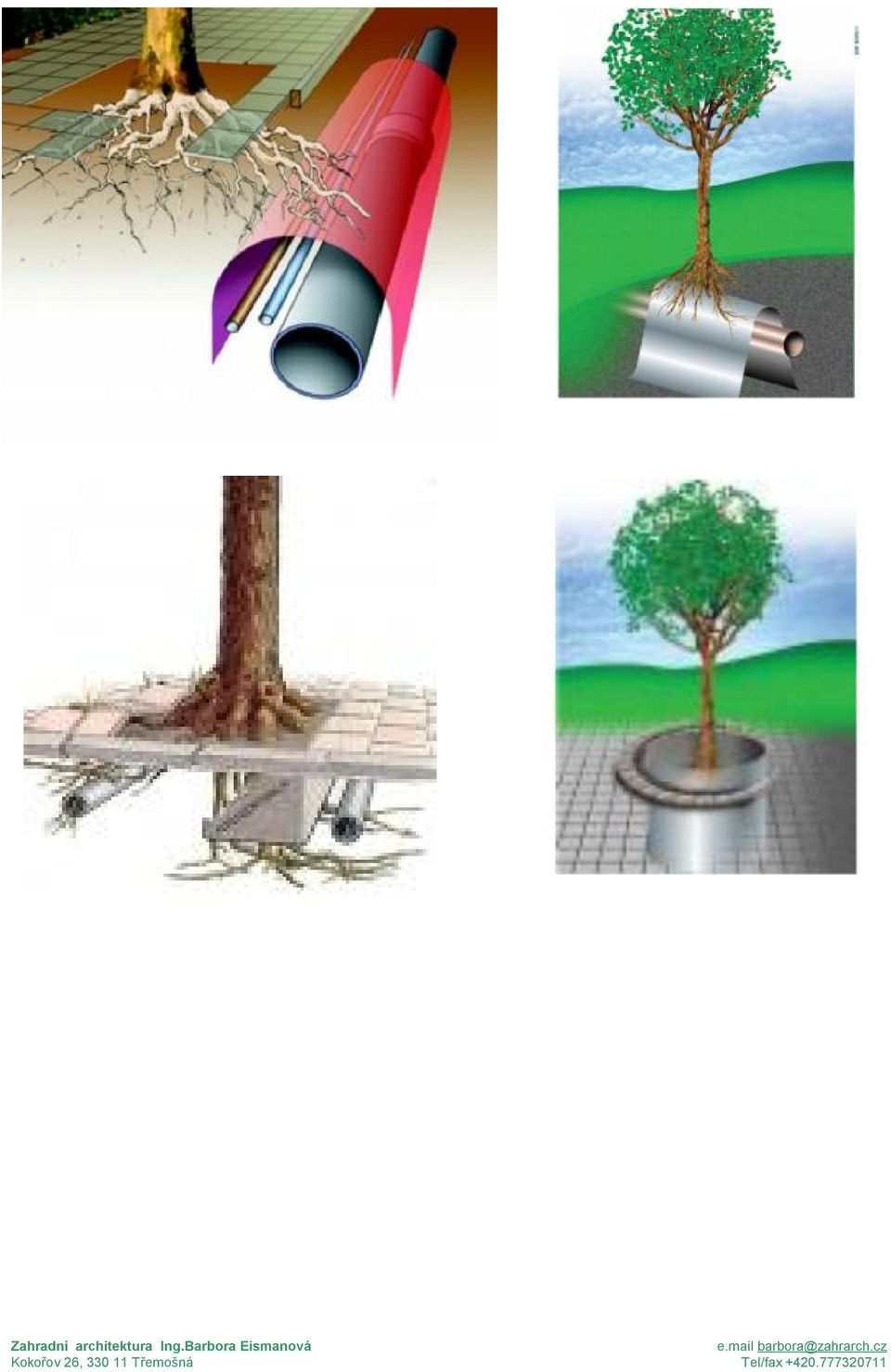

13 POMOCNÁ TECHNICKÁ OPATŘENÍ Ochrana báze kmene stromů, vysazovaných do travnatých ploch Tubulárně tvarovaná, samosvorná, perforovaná chránička k ochraně paty kmene stromku před poškozením strunovou sekačkou. - podélně dělená pro snadné připevnění kolem kmenu stromku - flexibilní průměr chráničky se přizpůsobuje růstu kmenu - samosvorná bez nutnosti použití dalších úvazků - dlouhá životnost - UV stabilizovaný PE (100% recyklovartelná) - snadná montáž i demontáž - tloušťka materiálu - 2 mm - výborná vzdušnost - barva - zelená Rozměry: - max. průměr kmínku 11 cm (možnost spojení více ks dohromady a tím použití i na větší průměry) - výška 21 cm Případná ochrana stávajících IS před poškozením kořenovým systémem stromů v případě nezbytných výsadeb v ochranném pásmu IS Protikořenová fólie firmy GREENMAX je způsob jak zamezit škodám, které způsobují kořeny stromů. Jedná se o netkanou textilii ze 100 % polypropylenu se speciální povrchovou úpravou v černé barvě vyráběnou v šířkách 65, 100, 130 a 200 cm. ROOTCONTROL má několik mimořádných vlastností : nepropouští vodu, je pevný a pružný, je odolný proti chemikáliím, bakteriím, kyselinám, alkáliím a jiným látkám, použití je snadné a rychlé. Je 100 % vhodný na recyklaci, má dlouhou životnost a je omezeně odolný vůči UV-záření. Použití : ROOTCONTROL se používá na ochranu kořenů stromů, dlažby, kanalizace/odpadových trubek, plynového a vodovodního potrubí, kabelů elektrické sítě, telefonních kabelů, sklepů, jezírek a bazénů. ROOTCONTROL je jednoduše použitelný, na instalaci není třeba žádné zvláštní nářadí. Těmito mimořádnými vlastnostmi je ROOTCONTROL vyjímečně vhodný pro zabránění škod, které mohou kořeny způsobit. Jeho použitím se vytvoří hluboká, pevná a zdravá síť kořenů, stromy získají vysokou stabilitu a vytvoří lepší životní klima jak pro strom tak i pro jeho okolí. Barva: černá Hmotnost: 360 g/m2 Balení 1 m/50 bm.

14

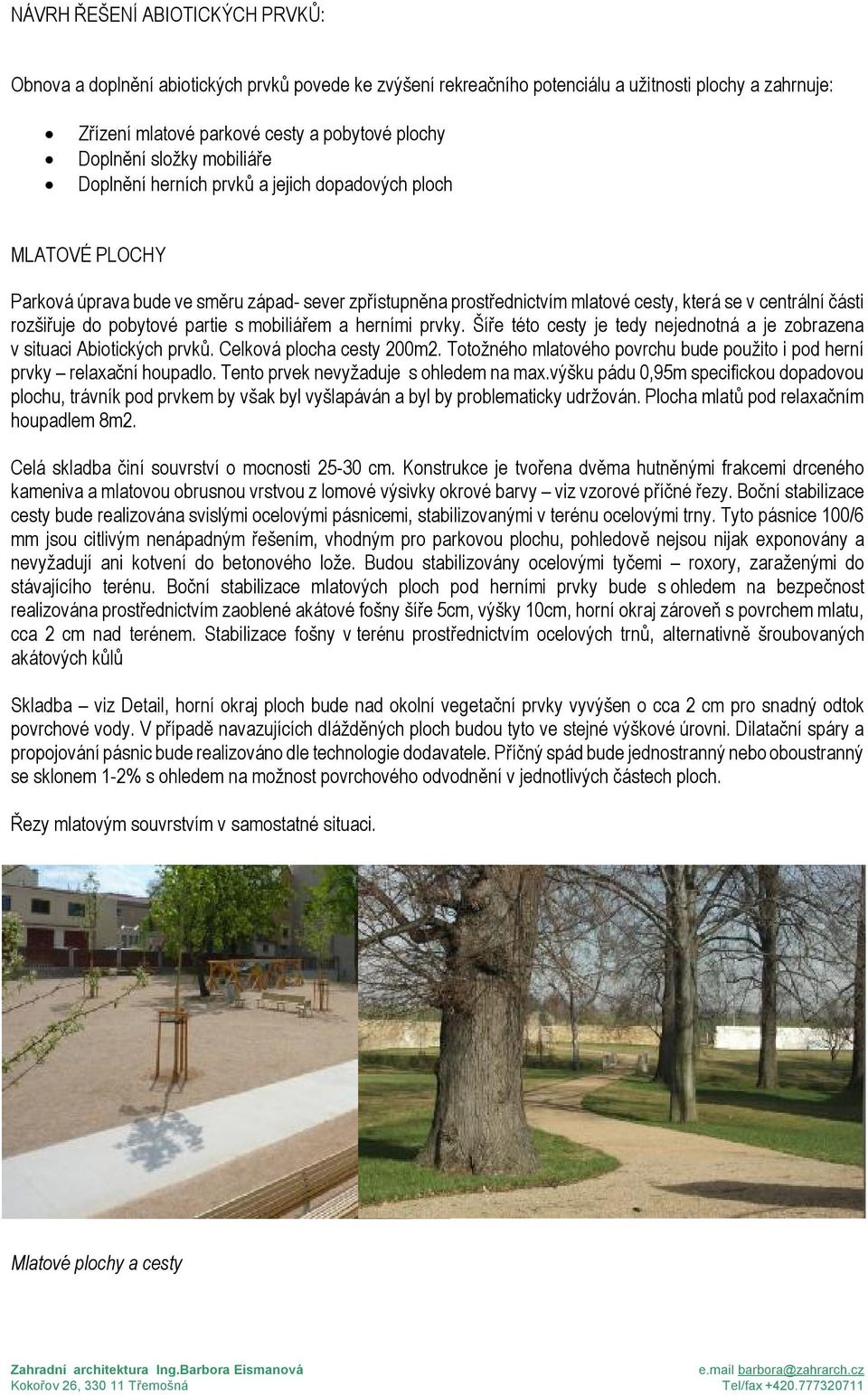

15 NÁVRH ŘEŠENÍ ABIOTICKÝCH PRVKŮ: Obnova a doplnění abiotických prvků povede ke zvýšení rekreačního potenciálu a užitnosti plochy a zahrnuje: Zřízení mlatové parkové cesty a pobytové plochy Doplnění složky mobiliáře Doplnění herních prvků a jejich dopadových ploch MLATOVÉ PLOCHY Parková úprava bude ve směru západ- sever zpřístupněna prostřednictvím mlatové cesty, která se v centrální části rozšiřuje do pobytové partie s mobiliářem a herními prvky. Šíře této cesty je tedy nejednotná a je zobrazena v situaci Abiotických prvků. Celková plocha cesty 200m2. Totožného mlatového povrchu bude použito i pod herní prvky relaxační houpadlo. Tento prvek nevyžaduje s ohledem na max.výšku pádu 0,95m specifickou dopadovou plochu, trávník pod prvkem by však byl vyšlapáván a byl by problematicky udržován. Plocha mlatů pod relaxačním houpadlem 8m2. Celá skladba činí souvrství o mocnosti cm. Konstrukce je tvořena dvěma hutněnými frakcemi drceného kameniva a mlatovou obrusnou vrstvou z lomové výsivky okrové barvy viz vzorové příčné řezy. Boční stabilizace cesty bude realizována svislými ocelovými pásnicemi, stabilizovanými v terénu ocelovými trny. Tyto pásnice 100/6 mm jsou citlivým nenápadným řešením, vhodným pro parkovou plochu, pohledově nejsou nijak exponovány a nevyžadují ani kotvení do betonového lože. Budou stabilizovány ocelovými tyčemi roxory, zaraženými do stávajícího terénu. Boční stabilizace mlatových ploch pod herními prvky bude s ohledem na bezpečnost realizována prostřednictvím zaoblené akátové fošny šíře 5cm, výšky 10cm, horní okraj zároveň s povrchem mlatu, cca 2 cm nad terénem. Stabilizace fošny v terénu prostřednictvím ocelových trnů, alternativně šroubovaných akátových kůlů Skladba viz Detail, horní okraj ploch bude nad okolní vegetační prvky vyvýšen o cca 2 cm pro snadný odtok povrchové vody. V případě navazujících dlážděných ploch budou tyto ve stejné výškové úrovni. Dilatační spáry a propojování pásnic bude realizováno dle technologie dodavatele. Příčný spád bude jednostranný nebo oboustranný se sklonem 1-2% s ohledem na možnost povrchového odvodnění v jednotlivých částech ploch. Řezy mlatovým souvrstvím v samostatné situaci. Mlatové plochy a cesty

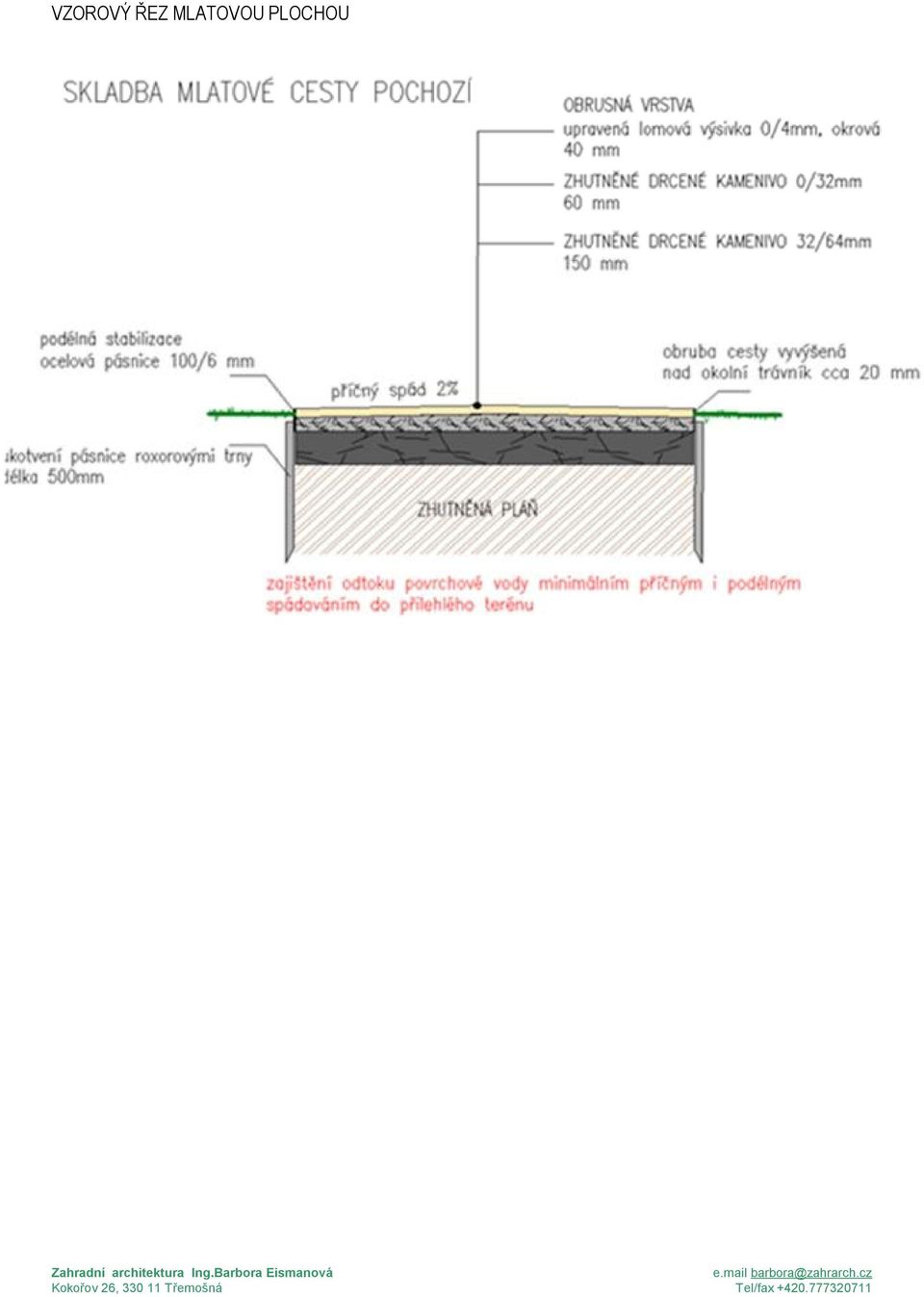

16 VZOROVÝ ŘEZ MLATOVOU PLOCHOU

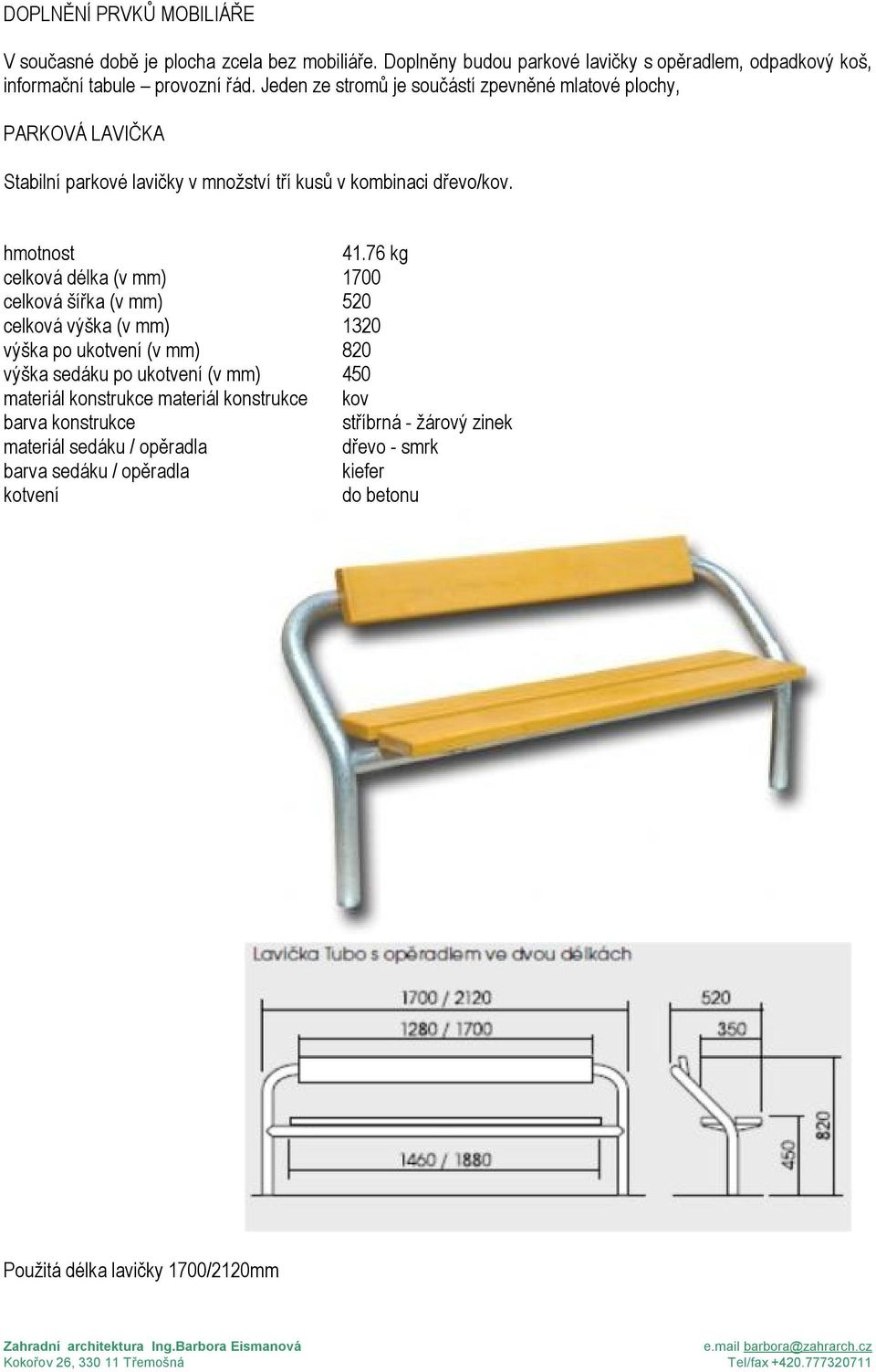

17 DOPLNĚNÍ PRVKŮ MOBILIÁŘE V současné době je plocha zcela bez mobiliáře. Doplněny budou parkové lavičky s opěradlem, odpadkový koš, informační tabule provozní řád. Jeden ze stromů je součástí zpevněné mlatové plochy, PARKOVÁ LAVIČKA Stabilní parkové lavičky v množství tří kusů v kombinaci dřevo/kov. hmotnost kg celková délka (v mm) 1700 celková šířka (v mm) 520 celková výška (v mm) 1320 výška po ukotvení (v mm) 820 výška sedáku po ukotvení (v mm) 450 materiál konstrukce materiál konstrukce kov barva konstrukce stříbrná - žárový zinek materiál sedáku / opěradla dřevo - smrk barva sedáku / opěradla kiefer kotvení do betonu Použitá délka lavičky 1700/2120mm

18 ODPADKOVÝ KOŠ Při vstupu do parkové úpravy z ulice Slunečná bude umístěn odpadkový koš. hmotnost 6 kg objem (v litrech) 50 průměr (v mm) 350 výška (v mm) 840 materiál plast barva britská zelená kotvení přišroubování na kotvící sloupek pr.60mm, šrouby M8 INFORMAČNÍ TABULE Informační tabule při vstupu do parku kovová s potiskem, bude obsahovat návštěvní řád parku a provozní řád herních prvků hmotnost 3.8 kg šířka (v mm) 500 výška (v mm) 700 FeZn sloupek určený k zabetonování Komplet obsahuje sloupek délky 2,5m s otvory pro hřebínkoovu ocel (roxor) a víčko

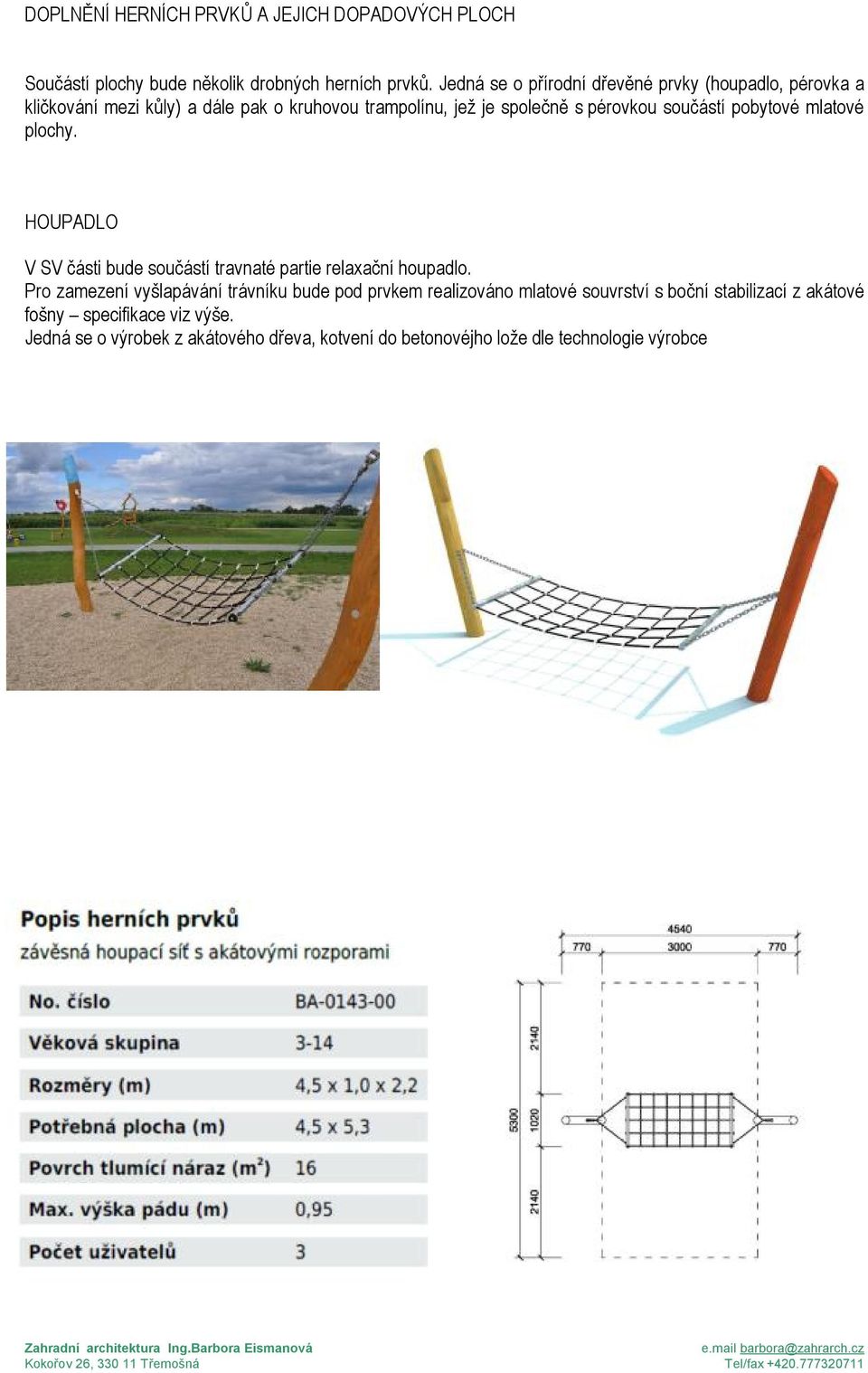

19 DOPLNĚNÍ HERNÍCH PRVKŮ A JEJICH DOPADOVÝCH PLOCH Součástí plochy bude několik drobných herních prvků. Jedná se o přírodní dřevěné prvky (houpadlo, pérovka a kličkování mezi kůly) a dále pak o kruhovou trampolínu, jež je společně s pérovkou součástí pobytové mlatové plochy. HOUPADLO V SV části bude součástí travnaté partie relaxační houpadlo. Pro zamezení vyšlapávání trávníku bude pod prvkem realizováno mlatové souvrství s boční stabilizací z akátové fošny specifikace viz výše. Jedná se o výrobek z akátového dřeva, kotvení do betonovéjho lože dle technologie výrobce

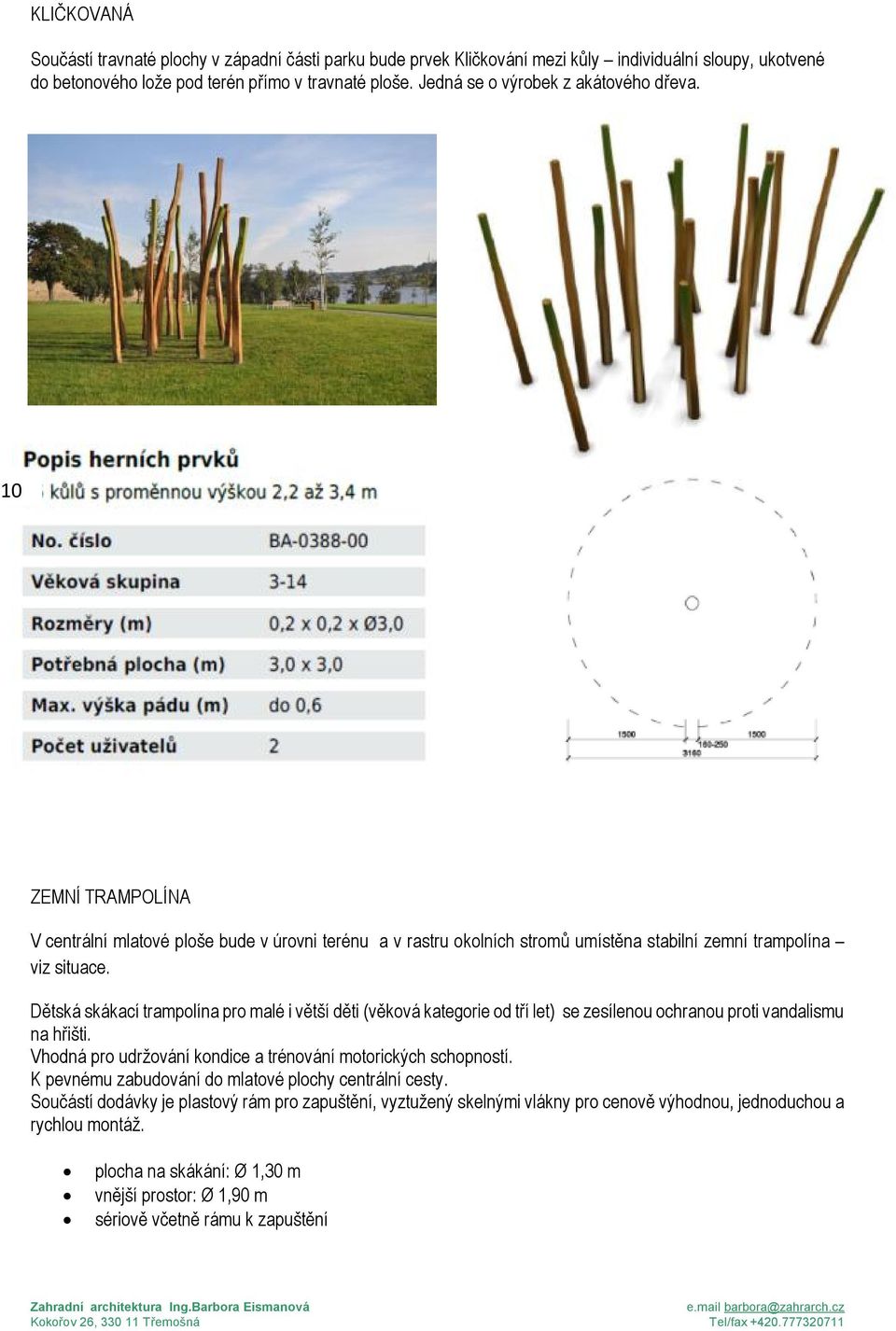

20 KLIČKOVANÁ Součástí travnaté plochy v západní části parku bude prvek Kličkování mezi kůly individuální sloupy, ukotvené do betonového lože pod terén přímo v travnaté ploše. Jedná se o výrobek z akátového dřeva. 10 ZEMNÍ TRAMPOLÍNA V centrální mlatové ploše bude v úrovni terénu a v rastru okolních stromů umístěna stabilní zemní trampolína viz situace. Dětská skákací trampolína pro malé i větší děti (věková kategorie od tří let) se zesílenou ochranou proti vandalismu na hřišti. Vhodná pro udržování kondice a trénování motorických schopností. K pevnému zabudování do mlatové plochy centrální cesty. Součástí dodávky je plastový rám pro zapuštění, vyztužený skelnými vlákny pro cenově výhodnou, jednoduchou a rychlou montáž. plocha na skákání: Ø 1,30 m vnější prostor: Ø 1,90 m sériově včetně rámu k zapuštění

21 Vybavení: Skákací plocha: obruba, protiskluzová rohož chráněná proti vandalismu pro střední výšku skákání. Rám lze pro čištění kompletně vyjmout. PÉROVKA Součástí mlatové plochy v úrovni rastru stromů je též pružinové houpadlo dopadová plocha mlatové souvrství totožné jako konstrukce okolní cesty. No. číslo BA Věková skupina 3-6 Rozměry (m) 0,2 x 0,7 x 0,9 Potřebná plocha (m) 2,2 x 2,7 Povrch tlumící náraz (m2) 5,5 Max. výška pádu (m) do 0,6 Počet uživatelů 1 Výrobek z akátového dřeva

22 Obecná charakteristika navržených dřevěných herních prvků : Hřiště z akátového dřeva jsou výjimečná díky svému vzhledu i vlastnostem akátu samotného. Nerovnosti rostlého akátového dřeva, jeho různá tloušťka i křivost dělají z každého typu unikát. Přirozená forma a struktura dřeva je neopakovatelná a dodává hřišti individuální charakter. Na pohled přívětivé obliny a křivky, na omak příjemný povrch, ale tvrdé a odolné jádro. Akát je jednou z nejtvrdších, a tedy nejodolnějších domácích dřevin. Díky svým jedinečným vlastnostem, hustotě dřevní hmoty a přirozeně vysokému obsahu impregnačních látek je schopen odolávat povětrnostním vlivům, parazitům, houbám, plísním a drobným škůdcům. Oproti jiným dřevinám jeho vyschlá hmota na povrchu netvoří třísky. Akát je zařazen v nejvyšší skupině přirozené odolnosti v normě ČSN EN 350:2 Odolnost dřeva a materiálů na jeho bázi. Tematické herní sestavy vytvářejí své malé světy ve velkých městech, vesnicích, parcích a přírodních areálech. Stavby z rostlého akátu, se vyznačují dlouhou trvanlivostí a minimální nutností údržby. Jejich předpokládaná životnost let několikanásobně převyšuje životnost staveb ze dřev běžných jehličnanů. Stakato je výtvarně pojaté zpracování, kdy jsou kmeny akátu opracovány specifickým ořezem povrchu do nepravidelných plošek tak, že kůl tvoří přibližně mnohostěn. Vzniklé plošky mají částečně ponechanou znatelnou stopu po opracování řetězovou pilou. Materiály nosné konstrukce Nosná konstrukce je z přirozeně rostlé akátové kulatiny mm dimenzované dle zatížení příslušného herního prvku. Spoje jsou provedeny nerezovým nebo zinkovaným spojovacím materiálem dimenzovaným podle míry a způsobu zatěžování, opatřeny plastovými bezpečnostními krytkami. Materiály herních prvků Dřevěné části jsou z přirozeně rostlé akátové kulatiny. Plošné prvky jsou z akátových planěk a vodovzdorné protiskluzové překližky tl. 16 a 18 mm. Dále jsou použity přímé nebo ohýbané ocelové trubky. Řetězy z 6-ti mm ocelového drátu. Kombinované lana 016 mm (vícepramenné polypropylenové s ocelovým jádrem) s hliníkovými nebo plastovými spojkami a doplňky. Skluzavky a skluzové tyče z nerezové oceli. Povrchová úprava Dřevěné části jsou ošetřeny pigmentovaným lazurami na bázi lněných olejů. Přírodní tón barev je doplněn drobnými barevnými akcenty. Povrchová úprava kovových konstrukcí je provedena práškovým lakem nebo žárovým zinkem. Řetězy jsou žárově zinkované. Veškeré povrchové materiály odpovídají jak hygienickým, tak i ekologický požadavkům. Kotvení Do betonových patek bez dna. Vrchní hrana patek je pod úrovní vrstvy dopadového materiálu
