VÝKAZ VÝMĚR, SOUPIS PRACÍ

Transkript

1 j Imagine the result ARCADIS CZ a.s. divize Geotechnika ČR Správa Národního parku České Švýcarsko Pražská Krásná Lípa VÝKAZ VÝMĚR, SOUPIS PRACÍ DOKUMENTACE PRO PROVÁDĚNÍ STAVBY Zabezpečení nestabilních skalních svahů nad obcí Hřensko s využitím ochranných vysokozátěžových bariér (II.etapa) Číslo smlouvy objednatele: SNPCS 2233 / 213 Číslo zakázky zhotovitele: Z25 Praha říjen 213

2 Stavba: Lokalita: Zabezpečení nestabilních skalních svahů nad obcí Hřensko s využitím ochranných vysokozátěžových bariér (II. etapa) Hřensko, km 1,595 až 3,243 Rekapitulace stavebních objektů Stavební objekt cena bez DPH DPH 21% cena včetně DPH [ Kč ] [ Kč ] [ Kč ] SO 1 Dynamické bariéry A7 až A9, km 1,595-1,939 Základní rozpočtové náklady Vedlejší a ostatní náklady CELKEM SO 1 Dynamické bariéry A7 až A9, km 1,595-1,939 SO 2 Dynamické bariéry A1 až A12, km 1,939-2,41 Základní rozpočtové náklady Vedlejší a ostatní náklady CELKEM SO 2 Dynamické bariéry A1 až A12, km 1,939-2,41 SO 3 Dynamické bariéry A13 až A16, km 2,41-2,863 Základní rozpočtové náklady Vedlejší a ostatní náklady CELKEM SO 3 Dynamické bariéry A13 až A16, km 2,41-2,863 SO 4 Dynamické bariéry B5, A17, A18, C1; km 2,863-3,243 Základní rozpočtové náklady Vedlejší a ostatní náklady CELKEM SO 4 Dynamické bariéry B5, A17, A18, C1; km 2,863-3,243 CELKEM ZA STAVBU Název uchazeče (firma/fo) : v / dne Zpracoval : Podpis oprávněné osoby:

3 SOUPIS PRACÍ Zabezpečení nestabilních skalních svahů nad obcí Hřensko s využitím ochranných vysokozátěžových bariér (II.etapa) Rozpočet JKSO Objekt SKP SO 1 Dynamické bariéry A7 až A9; km 1,595-1,939 Měrná jednotka m2 Stavba Počet jednotek 887 Hřensko Náklady na m.j. Projektant ARCADIS CZ a.s. Typ rozpočtu Vyhl.23/212 Zpracovatel projektu Objednatel Zhotovitel Mgr. Petr Olišar, Ing. Milan Novák ČR - Správa Národního parku České Švýcarsko Zakázkové číslo Z25 Rozpočtoval Mgr. Petr Olišar, Ing. Milan Novák Počet listů 4 ROZPOČTOVÉ NÁKLADY Základní rozpočtové náklady Vedlejší a ostatní náklady HSV celkem Zařízení staveniště Z PSV celkem Ztížené výrobní podmínky Kompletační činnost Mimostaveništní doprava R M práce celkem Provozní vlivy N M dodávky celkem Zabezpečení staveniště (oplocení) v délce 7 m Přípravné a dokončovací práce, projednání a povolení ZRN celkem záborů, 24+4 hod. Pronájmy dočasných záborů a plochy centrálního ZS v Děčíně Loubí Vytyčení stávajících inženýrských sítí, 25 m Geodetické vytyčení hranice staveniště, dynamických HZS bariér a zřízení vytyčovací sítě, body Dopravně inženýrská opatření Dodavatelská dokumentace včetně plánu BOZP, havarijního a povodňového plánu Dokumentace skutečného provedení stavby, 3 soupravy v tištěné podobě Geodetické zaměření skutečného provedení stavby, 3 soupravy v tištěné a současně v elektronické podobě Propagační opatření- informační tabule, dodávka, montáž, 1 ks Propagační opatření - trvalá pamětní deska, dodávka, montáž, 1 ks ZRN+HZS Vedlejší a ostatní náklady neuvedené ZRN+ost.náklady+HZS Vedlejší a ostatní náklady celkem Vypracoval Za zhotovitele Za objednatele Jméno : Jméno : Jméno : Datum : Datum : Datum : Podpis : Podpis: Podpis: Základ pro DPH 21, % DPH 21, % Základ pro DPH, % DPH, % CENA ZA OBJEKT CELKEM Kč Kč Kč Kč Kč Poznámka : Soupisy stavebních prací a dodávek jsou zpracovány kombinací cenové soustavy zpracované společností URS Praha a.s. a individuálního popisu. Cenové a technické podmínky položek cenové soustavy URS, které nejsou uvedeny v soupisu prací jsou neomezeně k dispozici na Soupis prací a dodávek odpovídá svým rozsahem a podrobnostmi danému stupni projektové dokumentace a vyhlášce č.23/212 Sb. V soupisu je zahrnuta veškerá doprava materiálů a hmot na staveništi. Soupis předpokládá uložení výkopových materiálů dle zákona o odpadech v platném znění, tzn.mimo stavbu na skládce. Pro stavbu jsou závazné veškeré platné normy a vyhlášky. Součástí jsou též předepsané zkoušky a další požadavky na kvalitu.

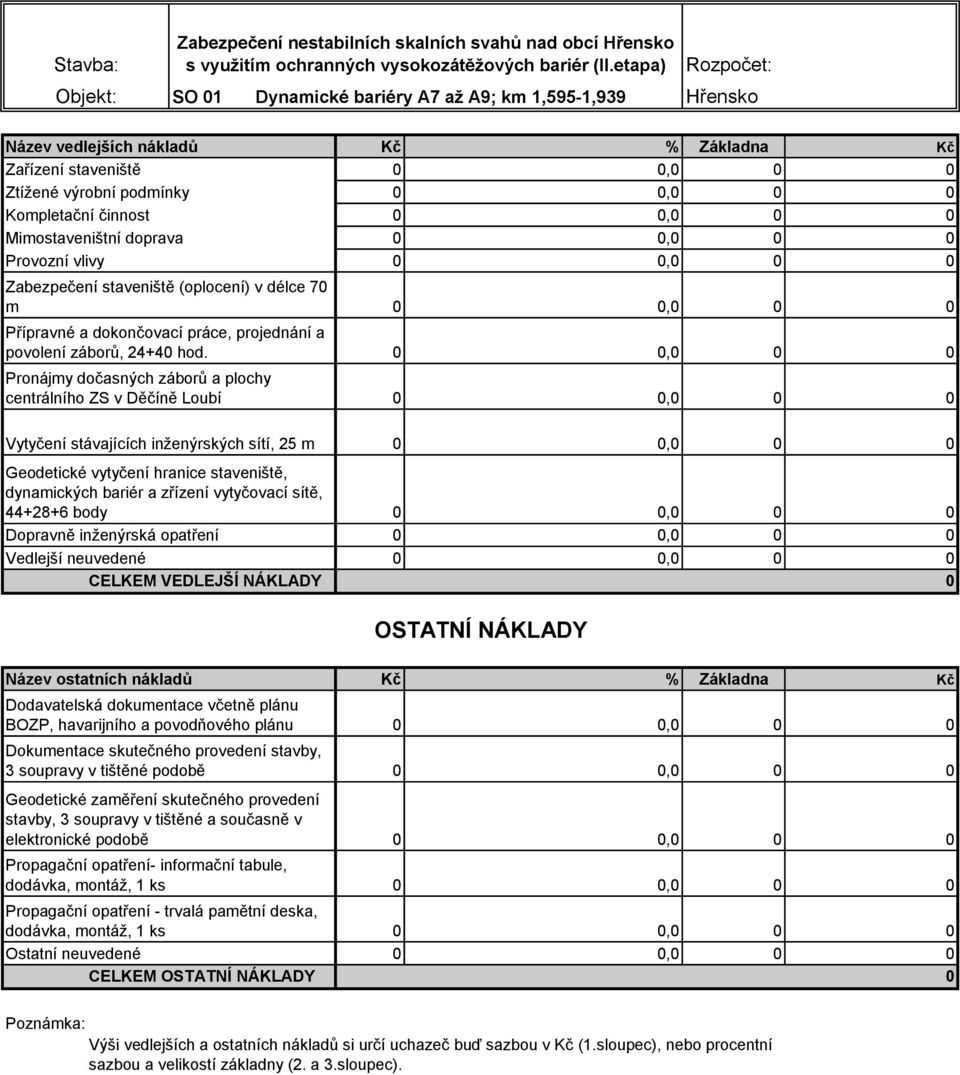

4 Stavba: Zabezpečení nestabilních skalních svahů nad obcí Hřensko s využitím ochranných vysokozátěžových bariér (II.etapa) Rozpočet: Objekt: SO 1 Dynamické bariéry A7 až A9; km 1,595-1,939 Hřensko Název vedlejších nákladů Kč % Základna Kč Zařízení staveniště Ztížené výrobní podmínky Kompletační činnost Mimostaveništní doprava Provozní vlivy Zabezpečení staveniště (oplocení) v délce 7 m Přípravné a dokončovací práce, projednání a povolení záborů, 24+4 hod. Pronájmy dočasných záborů a plochy centrálního ZS v Děčíně Loubí,,,,,,,, Vytyčení stávajících inženýrských sítí, 25 m Geodetické vytyčení hranice staveniště, dynamických bariér a zřízení vytyčovací sítě, body Dopravně inženýrská opatření Vedlejší neuvedené CELKEM VEDLEJŠÍ NÁKLADY,,,, OSTATNÍ NÁKLADY Název ostatních nákladů Kč % Základna Kč Dodavatelská dokumentace včetně plánu BOZP, havarijního a povodňového plánu Dokumentace skutečného provedení stavby, 3 soupravy v tištěné podobě Geodetické zaměření skutečného provedení stavby, 3 soupravy v tištěné a současně v elektronické podobě Propagační opatření- informační tabule, dodávka, montáž, 1 ks Propagační opatření - trvalá pamětní deska, dodávka, montáž, 1 ks Ostatní neuvedené CELKEM OSTATNÍ NÁKLADY,,,,,, Poznámka: Výši vedlejších a ostatních nákladů si určí uchazeč buď sazbou v Kč (1.sloupec), nebo procentní sazbou a velikostí základny (2. a 3.sloupec).

5 Stavba: Zabezpečení nestabilních skalních svahů nad obcí Hřensko s využitím ochranných vysokozátěžových bariér (II.etapa) Rozpočet: Objekt: SO 1 Dynamické bariéry A7 až A9; km 1,595-1,939 Hřensko REKAPITULACE STAVEBNÍCH DÍLŮ Funkční díl HSV PSV Dodávka Montáž HZS 1 Příprava staveniště, Kč 2 Dočasné konstrukce, Kč 3 Dynamické bariéry, Kč CELKEM OBJEKT, Kč

6 SO 1 Dynamické bariéry A7 až A9; km 1,595-1,939 Poř. Díl 1 Příprava staveniště Odstranění křovin a stromů s ponecháním kořenů průměru do 1 mm, při ploše do 1 m2 m ,, (délka bariér tj délka úseků pro okrajové kotvy a jejich počet tj. 12 x 5 X 1 m šíře ) + (délka lanových traverzů tj. 5 m + délka úseků mezi bariérami tj x šíře 5 m) = x 6 % = m2, určeno zahrnuje i případné odstranění akumulací starých zetlelých větví, vč. přesunu do 5 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 5-6, výkres D Kácení stromů listnatých D kmene do 3 mm kus 12,, skácené dřeviny v trase bariér tj skácené dřeviny v přístupových cestách tj. = 12 ks, určeno stávající pokácené stromy vč. transportu do 5 m a rozřezání, DPS, část D., kapitola Technické řešení, odst. 5, str Kácení stromů listnatých D kmene do 5 mm kus 6,, skácené dřeviny v trase bariér tj stávající pokácené stromy vč. transportu do 5 m a rozřezání, DPS, část D., kapitola skácené dřeviny v přístupových cestách tj. = 6 Technické řešení, odst. 5, str. 5-6 ks, určeno Kácení stromů listnatých D kmene do 7 mm kus 2,, skácené dřeviny v trase bariér tj stávající pokácené stromy vč. transportu do 5 m a rozřezání, DPS, část D., kapitola skácené dřeviny v přístupových cestách tj. = 2 Technické řešení, odst. 5, str. 5-6 ks, určeno Pokácení stromů postupné se spouštěním částí kmene a koruny, D do,3 m kus 41,, stromy v trase bariér tj stromy v přístupových cestách tj. = 41 ks, určeno Pokácení stromů postupné se spouštěním částí kmene a koruny, D do,4 m kus 1,, stromy v trase bariér tj stromy v přístupových cestách tj. = 1 ks, určeno Pokácení stromů postupné se spouštěním částí kmene a koruny, D do,5 m kus 19,, stromy v trase bariér tj stromy v přístupových cestách tj. 7 = 19 ks, určeno Pokácení stromů postupné se spouštěním částí kmene a koruny, D do,7 m kus 8,, stromy v trase bariér tj stromy v přístupových cestách tj. 1 = 8 ks, určeno Pokácení stromů postupné se spouštěním částí kmene a koruny, D do,9 m kus 2,, stromy v trase bariér tj stromy v přístupových cestách tj. = 2 ks, určeno Pokácení stromů postupné se spouštěním částí kmene a koruny, D do 1,2 m kus 3,, stromy v trase bariér tj stromy v přístupových cestách tj. = 3 ks, určeno Odřezání pařezů do 3 mm kus 3,, stromy v trase bariér tj stromy v přístupových cestách tj. = 3 ks, určeno Odřezání pařezů do 5 mm kus 4,, pařezy v trase bariér tj pařezy v přístupových cestách tj. = 4 ks, určeno Odřezání pařezů do 7 mm kus 4,, pařezy v trase bariér tj = 4 ks, určeno Odstranění lesní hrabanky včetně rozhození mimo čištěnou plochu m2 28,2, půdorysné rozměry patek tj.,8 x,5 x počet sloupků se založením typu A tj. ( ) + délky trasy bariér s odkopem tj. ( ) x šíře 1 m = 28,2 m Odkopávky a prokopávky nezapažené v hornině tř. 3 objem do 1 m3 m3 5,9, rozměry výkopu pro založení patek tj. (,8 x,5 x,2) x počet založení typu A tj. ( ) + odkopávky v jednotlivých trasách bariér tj. ( +,9 + 2,75) = 5,9 m3, určeno vč. přesunu do 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 5-6 vč. přesunu do 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 5-6 vč. přesunu do 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 5-6 vč. přesunu do 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 5-6 vč. přesunu do 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 5-6 vč. přesunu do 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 5-6 odříznutí stávajících pařezů vč. přesunu do 5 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 5-6 odříznutí stávajících pařezů vč. přesunu do 5 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 5-6 odříznutí stávajících pařezů vč. přesunu do 5 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 5-6 odstranění hrabanky s v místech odkopu pro patky a v místech odkopů pro trasu DB včetně přemístění a rozhození hrabanky do 2 m, DPS, část D., kapitola Technické řešení, odst. 9, str. 7, odst. 14 na str. 8 a odst. 16, str.9 výkop mezi sloupky a pro patky sloupků, DPS, část D., kapitola Technické řešení, odst. 9, str. 7 odst. 14 na str. 8 a odst. 16, str Dolamování na dně odkopávek a prokopávek v hornině tř.5 m3 9,81, dolamování v jednotlivých trasách bariér tj.,3 + 3,53 + 6,25 = 9,81 m3, určeno skalní výchozy a kameny v odkopech v trase bariér, DPS, část D., kapitola Technické řešení, odst. 9, str. 7, odst. 14 na str. 8 a odst. 16, str.9

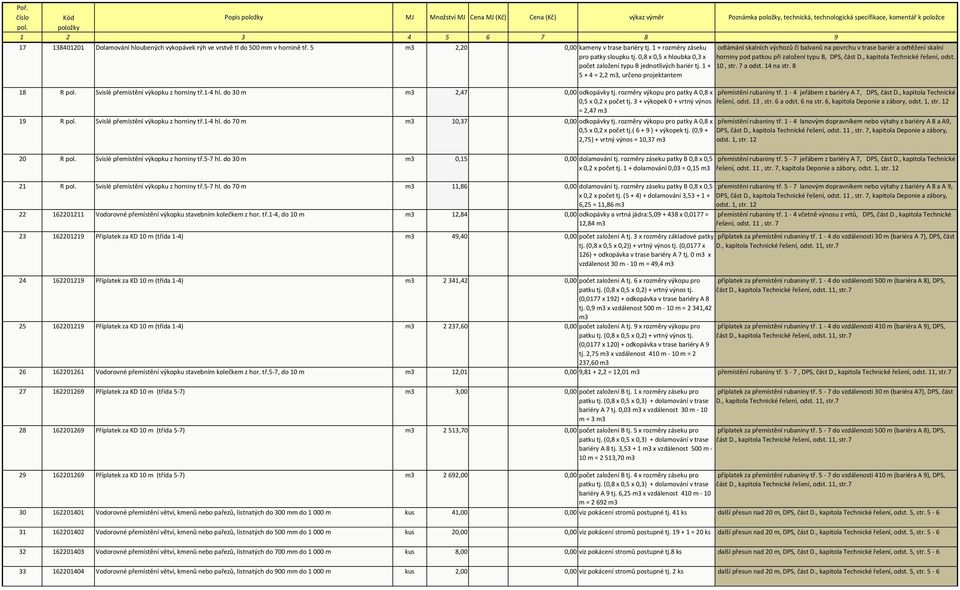

7 Poř Dolamování hloubených vykopávek rýh ve vrstvě tl do 5 mm v hornině tř. 5 m3 2,2, kameny v trase bariéry tj. 1 + rozměry záseku pro patky sloupku tj.,8 x,5 x hloubka,3 x počet založení typu B jednotlivých bariér tj = 2,2 m3, určeno odlámání skalních výchozů či balvanů na povrchu v trase bariér a odtěžení skalní horniny pod patkou při založení typu B, DPS, část D., kapitola Technické řešení, odst. 1, str. 7 a odst. 14 na str R pol. Svislé přemístění výkopku z horniny tř.1-4 hl. do 3 m m3 2,47, odkopávky tj. rozměry výkopu pro patky A,8 x přemístění rubaniny tř. 1-4 jeřábem z bariéry A 7, DPS, část D., kapitola Technické,5 x,2 x počet tj. 3 + výkopek + vrtný výnos řešení, odst. 13, str. 6 a odst. 6 na str. 6, kapitola Deponie a zábory, odst. 1, str. 12 = 2,47 m3 19 R pol. Svislé přemístění výkopku z horniny tř.1-4 hl. do 7 m m3 1,37, odkopávky tj. rozměry výkopu pro patky A,8 x,5 x,2 x počet tj.( ) + výkopek tj. (,9 + 2,75) + vrtný výnos = 1,37 m3 2 R pol. Svislé přemístění výkopku z horniny tř.5-7 hl. do 3 m m3,15, dolamování tj. rozměry záseku patky B,8 x,5 x,2 x počet tj. 1 + dolamování,3 =,15 m3 přemístění rubaniny tř. 1-4 lanovým dopravníkem nebo výtahy z bariéry A 8 a A9, DPS, část D., kapitola Technické řešení, odst. 11, str. 7, kapitola Deponie a zábory, odst. 1, str. 12 přemístění rubaniny tř. 5-7 jeřábem z bariéry A 7, DPS, část D., kapitola Technické řešení, odst. 11, str. 7, kapitola Deponie a zábory, odst. 1, str R pol. Svislé přemístění výkopku z horniny tř.5-7 hl. do 7 m m3 11,86, dolamování tj. rozměry záseku patky B,8 x,5 přemístění rubaniny tř. 5-7 lanovým dopravníkem nebo výtahy z bariéry A 8 a A 9, x,2 x počet tj. (5 + 4) + dolamování 3, DPS, část D., kapitola Technické řešení, odst. 11, str. 7, kapitola Deponie a zábory, 6,25 = 11,86 m3 odst. 1, str Vodorovné přemístění výkopku stavebním kolečkem z hor. tř.1-4, do 1 m m3 12,84, odkopávky a vrtná jádra:5, x,177 = 12,84 m Příplatek za KD 1 m (třída 1-4) m3 49,4, počet založení A tj. 3 x rozměry základové patky tj. (,8 x,5 x,2)) + vrtný výnos tj. (,177 x 126) + odkopávka v trase bariéry A 7 tj. m3 x vzdálenost 3 m - 1 m = 49,4 m3 přemístění rubaniny tř. 1-4 včetně výnosu z vrtů, DPS, část D., kapitola Technické řešení, odst. 11, str. 7 příplatek za přemístění rubaniny tř. 1-4 do vzdálenosti 3 m (bariéra A 7), DPS, část D., kapitola Technické řešení, odst. 11, str Příplatek za KD 1 m (třída 1-4) m ,42, počet založení A tj. 6 x rozměry výkopu pro patku tj. (,8 x,5 x,2) + vrtný výnos tj. příplatek za přemístění rubaniny tř. 1-4 do vzdálenosti 5 m (bariéra A 8), DPS, část D., kapitola Technické řešení, odst. 11, str.7 (,177 x 192) + odkopávka v trase bariéry A 8 tj.,9 m3 x vzdálenost 5 m - 1 m = 2 341,42 m Příplatek za KD 1 m (třída 1-4) m ,6, počet založení A tj. 9 x rozměry výkopu pro patku tj. (,8 x,5 x,2) + vrtný výnos tj. příplatek za přemístění rubaniny tř. 1-4 do vzdálenosti 41 m (bariéra A 9), DPS, část D., kapitola Technické řešení, odst. 11, str.7 (,177 x 12) + odkopávka v trase bariéry A 9 tj. 2,75 m3 x vzdálenost 41 m - 1 m = 2 237,6 m Vodorovné přemístění výkopku stavebním kolečkem z hor. tř.5-7, do 1 m m3 12,1, 9,81 + 2,2 = 12,1 m3 přemístění rubaniny tř. 5-7, DPS, část D., kapitola Technické řešení, odst. 11, str Příplatek za KD 1 m (třída 5-7) m3 3,, počet založení B tj. 1 x rozměry záseku pro patku tj. (,8 x,5 x,3) + dolamování v trase bariéry A 7 tj.,3 m3 x vzdálenost 3 m - 1 m = 3 m3 příplatek za přemístění rubaniny tř. 5-7 do vzdálenosti 3 m (bariéra A7), DPS, část D., kapitola Technické řešení, odst. 11, str Příplatek za KD 1 m (třída 5-7) m ,7, počet založení B tj. 5 x rozměry záseku pro patku tj. (,8 x,5 x,3) + dolamování v trase bariéry A 8 tj. 3, m3 x vzdálenost 5 m - 1 m = 2 513,7 m3 příplatek za přemístění rubaniny tř. 5-7 do vzdálenosti 5 m (bariéra A 8), DPS, část D., kapitola Technické řešení, odst. 11, str Příplatek za KD 1 m (třída 5-7) m ,, počet založení B tj. 4 x rozměry záseku pro patku tj. (,8 x,5 x,3) + dolamování v trase bariéry A 9 tj. 6,25 m3 x vzdálenost 41 m - 1 m = m3 příplatek za přemístění rubaniny tř. 5-7 do vzdálenosti 41 m (bariéra A 9), DPS, část D., kapitola Technické řešení, odst. 11, str Vodorovné přemístění větví, kmenů nebo pařezů, listnatých do 3 mm do 1 m kus 41,, viz pokácení stromů postupné tj. 41 ks další přesun nad 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str Vodorovné přemístění větví, kmenů nebo pařezů, listnatých do 5 mm do 1 m kus 2,, viz pokácení stromů postupné tj = 2 ks další přesun nad 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str Vodorovné přemístění větví, kmenů nebo pařezů, listnatých do 7 mm do 1 m kus 8,, viz pokácení stromů postupné tj.8 ks další přesun nad 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str Vodorovné přemístění větví, kmenů nebo pařezů, listnatých do 9 mm do 1 m kus 2,, viz pokácení stromů postupné tj. 2 ks další přesun nad 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 5-6

8 Poř. 34 R pol. Vodorovné přemístění větví, kmenů nebo pařezů, listnatých do 1 2 mm do 1 m kus 3,, viz pokácení stromů postupné tj. 3 ks další přesun nad 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str Specifikace Lano ocelové šestipramenné 114 drátů holé 157 MPa D 14 mm m 592,, viz následující položka specifikace následující položky Osazení dočasných zábran lanových m 592,, ( ) x 4 kusy x délka lana 2 m = 592 m 37 Specifikace Svorka lanová (Bleichert) pro ocelové lano D9-12 mm kus 1 184,, ( ) x 4 kusy x počet na lano 4 ks = ks Vodorovná doprava suti s naložením a složením na skládku do 1 km t 51,33, 12,84 x obj.hm. 1,8 + 12,1 x obj. hm. 1,933+ odpady tj. 5 = 51,33 t zalanování nakácených a trvale uložených dřevin, DPS, část D., kapitola Technické řešení, odst. 5, str. 5-6 specifikace předchozí položky naložení a odvoz k recyklaci, DPS, část D., kapitola Technické řešení, odst. 11, str. 7 a odpadů na skládku DPS, část D, kapitola Technické řešení, odst. 21. str Příplatek k vodorovnému přemístění suti na skládku ZKD 1 km přes 1 km t 1 231,92, příplatek za dalších 24 km odvoz k recyklaci, DPS, část D., kapitola Technické řešení, odst. 11, str Poplatek za uložení odpadu z kameniva na skládce (skládkovné) t 46,33, 51,33-5 = 46,33 t poplatek za uložení v recyklačním centru DPS, část D., kapitola Technické řešení, odst. 11, str Poplatek za uložení stavebního směsného odpadu na skládce (skládkovné) t 5,, 5 t odpady na skládku Orlík poplatek za skládku, DPS, část D., kapitola Technické řešení, odst. 21, str. 9 celkem za Díl 1 Příprava staveniště, Díl 2 Dočasné konstrukce Trn z betonářské oceli, prm do 2 mm, délky do 3 m (včetně zahnutí) včetně zainjektování kus 279,, počet polí plotu u jednotlivých bariér tj. ( ) x 3 ks = 279 ks Trn z betonářské oceli, prm do 32 mm, délky do 3 m (s navařenými 3 maticemi) kus 12,, délka plotu tj. 279 m / 3 m + 1 ks navíc za každý souvislý úsek tj. 9 ks = 12 ks 44 Specifikace Drát poplastovaný kruhový napínací 2,5/3,5 mm bal. 78 m m 36,, 12 x 3 = 36 m specifikace k následující položce kotvení výplní záchytného plotu do terénu, DPS, část D., kapitola Technické řešení, odst. 4, str. 5, výkres D a D sloupek lehkého záchytného plotu, DPS, část D., kapitola Technické řešení, odst. 4, str. 5, výkres D a D Osazení napínacího drátu na oplocení ve sklonu svahu přes 15 m 36,, 12 sloupků x délka drátu 3 m = 36 m připevnění GTX na lehký záchytný plot, DPS, část D., kapitola Technické řešení, odst. 4, str. 5, výkres D Vrty přenosnými vrtacími kladivy, prm do 56 mm, do úklonu 9, v hornině IV m 411,3, (78 x 1,2 m) + (12 x 1,2 m) + (279 x,7 m) = 411,3 m vrty pro sloupky, trny s okem a trny záchytného plotu, DPS, část D., kapitola Technické řešení, odst. 4, str R pol. Betonářská tyč min.pr. 25 mm, dl.1,2 m, ocel R155 s kovaným okem kus 78,, (12 / 2) + (počet sekcí tj. 9 ks x 3 ks) = 78 ks kotvení záchytného plotu do svahu, DPS, část D., kapitola Technické řešení, odst. 4, str. 5, výkres D Injektování vzestupné do,6 MPa hod 35,7, ( ) / 1 = 35,7 hod aplikace cementové zálivky pro ocelové trny, DPS, část D., kapitola Technické řešení, odst. 4, str Specifikace Cement portlandský směsný CEM II/B-M (V-LL) 32.5 R bal. t 1,52, 279 x (délka vrtu tj.,7 m x objem cem. směsi na metr tj.3 l) + (78 x (délka vrtu tj. 1,2 m x objem cem. směsi na metr tj. 3 l) x koeficient spotřeby cementu na 1 l směsi tj.1,17 / 1 l x rezerva 1,5 = 1,52 t 5 Specifikace Ocelová síť dvouzákrutová, prm oka 6 x 8 cm, prm drátu 2,2 mm, vč spojovacího materiálu m ,, počet polí plotu tj x délka pole 3,5 m x 2 m šíře pásu = m Osazení oplocení ze strojového pletiva s napínacími dráty výšky do 2, m přes 15 sklonu svahu m 279,, délka chráněného úseku tj = 279 m 52 R pol. Lano ocelové šestipramenné 114 drátů holé 157 MPa D 14 mm m 1 472,4, (279 x 3 lana) + (78 x 5 m) x 2% rezerva na přehyby a nerovnosti = 1 472,4 m2 53 R pol. Svorka lanová (Bleichert) pro ocelové lano D9-12 mm kus 42,, (78 x 4 ks) + (3 lana x počet okrajů tj. 24 x 2 ks) = 42 ks specifikace k předešlé položce specifikace k následující položce, výkres D montáž lehkého záchytného plotu, DPS, část D., kapitola Technické řešení, odst. 4, str. 5, výkres D , D a D ocelové lano plotu, ø 1 mm, DPS, část D., kapitola Technické řešení, odst. 4, str. 5, výkres D lanové svorky pro lehký záchytný plot, DPS, část D., kapitola Technické řešení, odst. 4, str. 5, výkres D Geotextilie pro ochranu, separaci a filtraci netkaná měrná hmotnost do 2 g/m2 m2 678,, (279 x 2 m šíře pásu) + (3 m2 x 4 ks) = 678 m2 geotextilie k připevnění na lehký záchytný plot, DPS, část D., kapitola Technické řešení, odst. 4, str. 5 a ke zřízení clon z geotextilie, DPS, část D., kapitola Technické řešení, odst. 12, str. 7, výkres D Montáž ochranné sítě z textilie z umělých vláken m2 56,, délka pracovních podlah tj. ( ) x výška sítě 2 m = 56 m2, určeno v délce všech bariér a přístupových cest mezi nimi, DPS, část D., kapitola Technické řešení, odst. 4, str Příplatek k ochranné síti za první a ZKD den použití m ,, 56 x (365 + (3 * 9)) = m2 dle harmonogramu stavby 21 měsíců, DPS, část D., kapitola Technické řešení, odst. 4, str. 5

9 Poř Demontáž ochranné sítě z textilie z umělých vláken m2 56,, 56 m2 DPS, část D., kapitola Technické řešení, odst. 21, str Rozebrání drátěného pletiva se čtvercovými oky výšky do 2, m m 279,, 279 m demontáž lehkého záchytného plotu po dokončení stavby, DPS, část D., kapitola Technické řešení, odst. 21, str Montáž lešení řadového trubkového těžkého s podlahami zatížení do 3 kg/m2 š do 1,5 m v do 1 m m2 1 12,, (délka pracovních podlah tj. ( )+ délka podlahy a všech konstrukcí pro vrtání kotev bariér,dps, část D., kapitola délka pracovních podlah o výšce do 4 m tj. m Technické řešení, odst. 7, str. 7, výkres D a D délka 2 m úseků podlah pro vrtání kotev mimo hlavní linie chodníku tj. (počet okrajových kotev a kotev sloupků v bariérách tj x délka 2 m) x výška 2 m = 1 12 m Příplatek k lešení řadovému trubkovému těžkému s podlahami š 1,5 m v 1 m za první a ZKD den použití m ,, 1 12 x (365 + (3 x 9)) = m2 dle harmonogramu stavby 21 měsíců, DPS, část D., kapitola Technické řešení, odst. 7, str Demontáž lešení řadového trubkového těžkého s podlahami zatížení do 3 kg/m2 š do 1,5 m v do 1 m m2 1 12,, 1 12 m2 dle harmonogramu stavby, DPS, část D., kapitola Technické řešení, odst. 17 a 21, str Agreg. Ochrana obrubníku a vozovky bm 28,, součet délek zařízení stavenišť ZS 1 tj = 28 m ochrana vozovky a obrubníku vozovky v zařízeních stavenišť DPS, část D., kapitola Deponie a zábory, odst. 2, str R pol. Pomocné práce autojeřábu (bariéra A7) hod 4,, 5 dní x 8 hodin = 4 hodin Dle harmonogramu stavby, DPS, část D., kapitola Technické řešení, odst. 6, str. 6, kapitola Deponie a zábory, odst. 1, str. 12, výkres D Agreg. Zřízení dočasného dopravního lanového traverzu pro přesun materiálu, včetně montáže, pronájmu, údržby a demontáže Přesun hmot pro injektování, kotvy a mikropiloty t 7,8288, bm 5,, 5 m, určeno lanový dopravník, nosnost 6 kg, s vyloučením dopravy osob, do sklonu 45, DPS, část D., kapitola Technické řešení, odst. 6, str. 6 celkem za Díl 2 Dočasné konstrukce, Díl 3 Dynamické bariéry 66 Agreg. Dynamická bariéra, pro energii 5 kj, výška 3 m m2 262,, (3 x (3 x 1)) + (7 x (3 x 8)) + 4) = 262 m2 výplň polí dynamické bariéry (viz příloha D ) včetně výplní roklí, její sloupky, lanové či tyčové kotvy, základové desky, lana, sítě proti propadu jemné frakce, absorbéry, doplňkové a deviační kotvy atd. - ucelená dodávka výrobce bariér, DPS, část D., kapitola Technické řešení, odst. 15, str. 8, odst. 16 a 18, str Agreg. Dynamická bariéra, pro energii 1 kj, výška 4 m m2 457,, ((4 x (4 x 1)) + (1 x (4 x 11)) + (4 x (4 x 12)) + ( ))) = 457 m2 výplň polí dynamické bariéry (viz příloha D ) včetně výplní roklí, její sloupky, lanové či tyčové kotvy, základové desky, lana, sítě proti propadu jemné frakce, absorbéry, doplňkové a deviační kotvy atd. - ucelená dodávka výrobce bariér, DPS, část D., kapitola Technické řešení, odst. 15, str. 8, odst. 16 a 18, str Agreg. Dynamická bariéra, pro energii 2 kj, výška 5 m m2 168,, ((1 x (5 x 1)) + (2 x (5 x 9)) + ( ))) = 168 m2 výplň polí dynamické bariéry (viz příloha D ) včetně výplní roklí, její sloupky, lanové či tyčové kotvy, základové desky, lana, sítě proti propadu jemné frakce, absorbéry, doplňkové a deviační kotvy atd. - ucelená dodávka výrobce bariér, DPS, část D., kapitola Technické řešení, odst. 15, str. 8, odst. 16 a 18, str Trn z betonářské oceli včetně zainjektování D do 32 mm, délky do 3 m kus 52,, počet sloupků sloupků s dvěmi trny tj. 24 x zavrtávací (samozávrtné) kotevní tyče pro fixaci ocelových základových desek počet trnů tj. 2 ks + počet sloupků s čtyřmi trny dynamických bariér včetně matice a vrtací korunky, délka 2 a 3 m, DPS, část D., tj. 1 x počet trnů tj. 4 ks = 52 ks kapitola Technické řešení, odst. 15 na str. 8, výkres D Trn z betonářské oceli včetně zainjektování D do 32 mm, délky do 5 m kus 12,, počet sloupků s čtyřmi trny tj. 3 ks x počet trnů tj. 4 ks = 12 ks Vrty maloprofilové D do 56 mm úklon do 45 st. hl. do 25 m hor. IV m 182,, počet 4m vrtů tj. 12 x 4 m + počet 3 m vrtů tj. 3 x 3 m + počet 2 m vrtů tj. 22 = 182 m Vrty maloprofilové D do 156 mm úklon do 45 st. hl. do 25 m hor. IV m 438,, součty vrtů za jednotlivé bariéry tj = 438 m Základové patky z betonu tř. C 25/3 m3 2,24, objem patky tj. (,8 x,5 x,2) x počet sloupků bariéry tj. ( ) = 2,24 m Bednění základových patek - zřízení m2 9,36, plocha bednění tj.,2 x (,8+,8+,5+,5) x počet založení typu A tj. ( ) = 9,36 m2 zavrtávací (samozávrtné) kotevní tyče pro fixaci ocelových základových desek dynamických bariér včetně matice a vrtací korunky, délka 4 m, DPS, část D., kapitola Technické řešení, tabulka č. 1, str. 8 a odst. 15, str. 8, výkres D vrty do 56 mm pro ocelové zavrtávací tyče, DPS, část D., kapitola Technické řešení, tabulka č. 1 na str. 8, odst.14, str.8 vrty do 156 mm pro mikropiloty a kotevní prvky dynamických bariér, DPS, část D., kapitola Technické řešení, tabulka č. 1 na str. 8, odst.12, str.7 betonáž základových patek sloupků dynamické bariéry, DPS, část D., kapitola Technické řešení, odst. 14, str. 8, výkres D bednění základových patek sloupků dynamické bariéry, DPS, část D., kapitola Technické řešení, odst. 14, str. 8

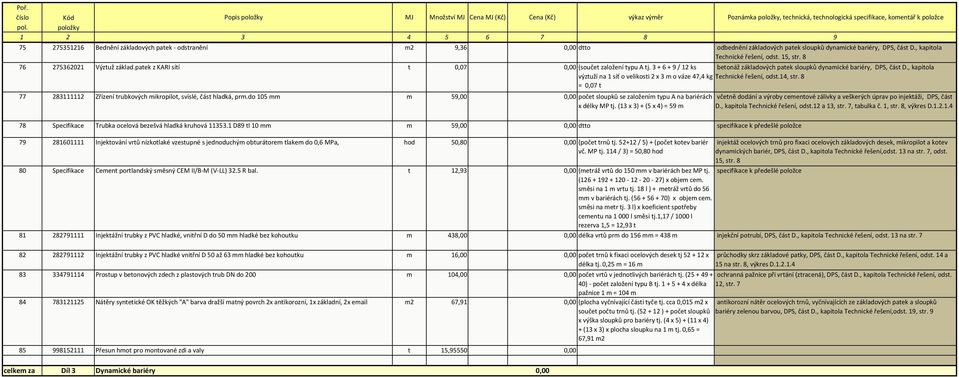

10 Poř Bednění základových patek - odstranění m2 9,36, dtto odbednění základových patek sloupků dynamické bariéry, DPS, část D., kapitola Technické řešení, odst. 15, str Výztuž základ.patek z KARI sítí t,7, (součet založení typu A tj / 12 ks betonáž základových patek sloupků dynamické bariéry, DPS, část D., kapitola výztuží na 1 síť o velikosti 2 x 3 m o váze 47,4 kg Technické řešení, odst.14, str. 8 =,7 t Zřízení trubkových mikropilot, svislé, část hladká, prm.do 15 mm m 59,, počet sloupků se založením typu A na bariérách x délky MP tj. (13 x 3) + (5 x 4) = 59 m 78 Specifikace Trubka ocelová bezešvá hladká kruhová D89 tl 1 mm m 59,, dtto specifikace k předešlé položce Injektování vrtů nízkotlaké vzestupné s jednoduchým obturátorem tlakem do,6 MPa, hod 5,8, (počet trnů tj / 5) + (počet kotev bariér vč. MP tj. 114 / 3) = 5,8 hod včetně dodání a výroby cementové zálivky a veškerých úprav po injektáži, DPS, část D., kapitola Technické řešení, odst.12 a 13, str. 7, tabulka č. 1, str. 8, výkres D injektáž ocelových trnů pro fixaci ocelových základových desek, mikropilot a kotev dynamických bariér, DPS, část D., kapitola Technické řešení,odst. 13 na str. 7, odst. 15, str. 8 8 Specifikace Cement portlandský směsný CEM II/B-M (V-LL) 32.5 R bal. t 12,93, (metráž vrtů do 15 mm v bariérách bez MP tj. specifikace k předešlé položce ( ) x objem cem. směsi na 1 m vrtu tj. 18 l ) + metráž vrtů do 56 mm v bariérách tj. ( ) x objem cem. směsi na metr tj. 3 l) x koeficient spotřeby cementu na 1 l směsi tj.1,17 / 1 l rezerva 1,5 = 12,93 t Injektážní trubky z PVC hladké, vnitřní D do 5 mm hladké bez kohoutku m 438,, délka vrtů prm do 156 mm = 438 m injekční potrubí, DPS, část D., kapitola Technické řešení, odst. 13 na str Injektážní trubky z PVC hladké vnitřní D 5 až 63 mm hladké bez kohoutku m 16,, počet trnů k fixaci ocelových desek tj x délka tj.,25 m = 16 m průchodky skrz základové patky, DPS, část D., kapitola Technické řešení, odst. 14 a 15 na str. 8, výkres D Prostup v betonových zdech z plastových trub DN do 2 m 14,, počet vrtů v jednotlivých bariérách tj. ( ochranná pažnice při vrtání (ztracená), DPS, část D., kapitola Technické řešení, odst. 4) - počet založení typu B tj x délka 12, str. 7 pažnice 1 m = 14 m Nátěry syntetické OK těžkých "A" barva dražší matný povrch 2x antikorozní, 1x základní, 2x m2 67,91, (plocha vyčnívající části tyče tj. cca,15 m2 x antikorozní nátěr ocelových trnů, vyčnívajících ze základových patek a sloupků součet počtu trnů tj. ( ) + počet sloupků bariéry zelenou barvou, DPS, část D., kapitola Technické řešení,odst. 19, str. 9 x výška sloupků pro bariéry tj. (4 x 5) + (11 x 4) + (13 x 3) x plocha sloupku na 1 m tj.,65 = 67,91 m Přesun hmot pro montované zdi a valy t 15,9555, celkem za Díl 3 Dynamické bariéry,

11 Rozpočet JKSO Objekt SKP SO 2 Dynamické bariéry A1 až A12; km 1,939-2,41 Měrná jednotka m2 Stavba Počet jednotek Hřensko Náklady na m.j. Projektant ARCADIS CZ a.s. Typ rozpočtu Vyhl.23/212 Zpracovatel projektu Objednatel Zhotovitel Mgr. Petr Olišar, Ing. Milan Novák ČR - Správa Národního parku České Švýcarsko Zakázkové číslo Z25 Rozpočtoval Mgr. Petr Olišar, Ing. Milan Novák Počet listů 4 Základní rozpočtové náklady SOUPIS PRACÍ Zabezpečení nestabilních skalních svahů nad obcí Hřensko s využitím ochranných vysokozátěžových bariér (II.etapa) ROZPOČTOVÉ NÁKLADY Vedlejší a ostatní náklady HSV celkem Zařízení staveniště Z PSV celkem Ztížené výrobní podmínky Kompletační činnost Mimostaveništní doprava R M práce celkem Provozní vlivy N M dodávky celkem Zabezpečení staveniště (oplocení) v délce 4 m Přípravné a dokončovací práce, projednání a povolení ZRN celkem záborů, 24+4 hod. Pronájmy dočasných záborů a plochy centrálního ZS v Děčíně Loubí Vytyčení stávajících inženýrských sítí, 14 m Geodetické vytyčení hranice staveniště, dynamických bariér HZS a zřízení vytyčovací sítě, bodů Dodavatelská dokumentace včetně plánu BOZP, havarijního a povodňového plánu Dokumentace skutečného provedení stavby, 3 soupravy v tištěné podobě Geodetické zaměření skutečného provedení stavby, 3 soupravy v tištěné a současně v elektronické podobě ZRN+HZS Vedlejší a ostatní náklady neuvedené ZRN+ost.náklady+HZS Vedlejší a ostatní náklady celkem Vypracoval Za zhotovitele Za objednatele Jméno : Jméno : Jméno : Datum : Datum : Datum : Podpis : Podpis: Podpis: Základ pro DPH 21, % DPH 21, % Základ pro DPH, % DPH, % CENA ZA OBJEKT CELKEM Kč Kč Kč Kč Kč Poznámka : Soupisy stavebních prací a dodávek jsou zpracovány kombinací cenové soustavy zpracované společností URS Praha a.s. a individuálního popisu. Cenové a technické podmínky položek cenové soustavy URS, které nejsou uvedeny v soupisu prací jsou neomezeně k dispozici na Soupis prací a dodávek odpovídá svým rozsahem a podrobnostmi danému stupni projektové dokumentace a vyhlášce č.23/212 Sb. V soupisu je zahrnuta veškerá doprava materiálů a hmot na staveništi. Soupis předpokládá uložení výkopových materiálů dle zákona o odpadech v platném znění, tzn.mimo stavbu na skládce. Pro stavbu jsou závazné veškeré platné normy a vyhlášky. Součástí jsou též předepsané zkoušky a další požadavky na kvalitu.

12 Stavba: Objekt: Zabezpečení nestabilních skalních svahů nad obcí Hřensko s využitím ochranných vysokozátěžových bariér (II.etapa) SO 2 Dynamické bariéry A1 až A12; km 1,939-2,41 Rozpočet: Hřensko Název vedlejších nákladů Kč % Základna Kč Zařízení staveniště Ztížené výrobní podmínky Kompletační činnost Mimostaveništní doprava Provozní vlivy Zabezpečení staveniště (oplocení) v délce 4 m Přípravné a dokončovací práce, projednání a povolení záborů, 24+4 hod. Pronájmy dočasných záborů a plochy centrálního ZS v Děčíně Loubí,,,,,,,, Vytyčení stávajících inženýrských sítí, 14 m Geodetické vytyčení hranice staveniště, dynamických bariér a zřízení vytyčovací sítě, bodů Vedlejší neuvedené CELKEM VEDLEJŠÍ NÁKLADY,,, OSTATNÍ NÁKLADY Název ostatních nákladů Kč % Základna Kč Dodavatelská dokumentace včetně plánu BOZP, havarijního a povodňového plánu Dokumentace skutečného provedení stavby, 3 soupravy v tištěné podobě Geodetické zaměření skutečného provedení stavby, 3 soupravy v tištěné a současně v elektronické podobě Ostatní neuvedené CELKEM OSTATNÍ NÁKLADY,,,, Poznámka: Výši vedlejších a ostatních nákladů si určí uchazeč na základě prohlídky staveniště bud sazbou v Kč (1.sloupec), nebo procentní sazbou a velikostí základny (2. a 3.sloupec).

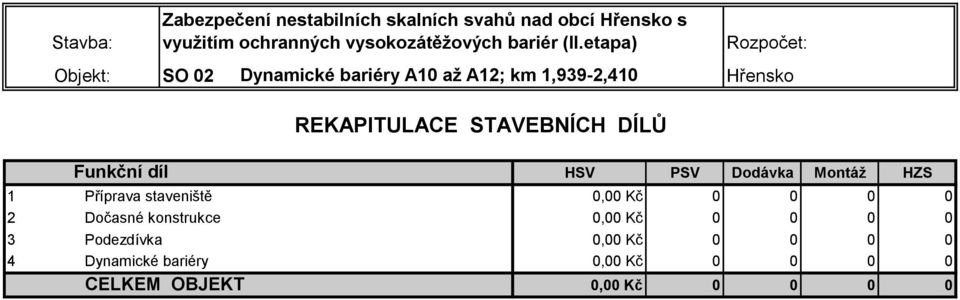

13 Stavba: Zabezpečení nestabilních skalních svahů nad obcí Hřensko s využitím ochranných vysokozátěžových bariér (II.etapa) Rozpočet: Objekt: SO 2 Dynamické bariéry A1 až A12; km 1,939-2,41 Hřensko REKAPITULACE STAVEBNÍCH DÍLŮ Funkční díl HSV PSV Dodávka Montáž HZS 1 Příprava staveniště, Kč 2 Dočasné konstrukce, Kč 3 Podezdívka, Kč 4 Dynamické bariéry, Kč CELKEM OBJEKT, Kč

14 SO 2 Dynamické bariéry A1 až A12; km 1,939-2,41 Poř. Díl 1 Příprava staveniště Odstranění křovin a stromů s ponecháním kořenů průměru do 1 mm, při ploše do 1 m2 m ,, (délka bariér tj délka úseků pro okrajové kotvy a jejich počet tj. 18 x 5 X 1 m šíře ) + (délka lanových traverzů tj délka úseků mezi bariérami tj x šíře 5 m) = x 4 % = m2, určeno zahrnuje i případné odstranění akumulací starých zetlelých větví, vč. přesunu do 5 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 6, výkres D Kácení stromů listnatých D kmene do 3 mm kus 16,, skácené dřeviny v trase bariér tj skácené dřeviny v přístupových cestách tj. = 16 ks, určeno Kácení stromů listnatých D kmene do 5 mm kus 25,, skácené dřeviny v trase bariér tj skácené dřeviny v přístupových cestách tj. 4 = 25 ks, určeno stávající pokácené stromy vč. transportu do 5 m a rozřezání, DPS, část D., kapitola Technické řešení, odst. 5, str. 6 stávající pokácené stromy vč. transportu do 5 m a rozřezání, DPS, část D., kapitola Technické řešení, odst. 5, str Kácení stromů listnatých D kmene do 7 mm kus 1,, skácené dřeviny v trase bariér tj stávající pokácené stromy vč. transportu do 5 m a rozřezání, DPS, část D., kapitola skácené dřeviny v přístupových cestách tj. = 1 Technické řešení, odst. 5, str. 6 ks, určeno Kácení stromů listnatých D kmene do 9 mm kus 2,, skácené dřeviny v trase bariér tj stávající pokácené stromy vč. transportu do 5 m a rozřezání, DPS, část D., kapitola skácené dřeviny v přístupových cestách tj. = 2 Technické řešení, odst. 5, str. 6 ks, určeno Pokácení stromů postupné se spouštěním částí kmene a koruny, D do,3 m kus 111,, stromy v trase bariér tj stromy v přístupových cestách tj. 5 = 111 ks, určeno Pokácení stromů postupné se spouštěním částí kmene a koruny, D do,5 m kus 45,, stromy v trase bariér tj stromy v přístupových cestách tj. 3 = 45 ks, určeno Pokácení stromů postupné se spouštěním částí kmene a koruny, D do,7 m kus 17,, stromy v trase bariér tj stromy v přístupových cestách tj. 4 = 17 ks, určeno Pokácení stromů postupné se spouštěním částí kmene a koruny, D do,9 m kus 2,, stromy v trase bariér tj , určeno Odřezání pařezů do 3 mm kus 4,, pařezy v trase bariér tj = 4 ks, určeno Odřezání pařezů do 5 mm kus 5,, pařezy v trase bariér tj pařezy v přístupových cestách tj. 1 = 5 ks, určeno Odřezání pařezů do 7 mm kus 1,, pařezy v trase bariér tj = 1 ks, určeno Odřezání pařezů do 9 mm kus 7,, pařezy v trase bariér tj = 7 ks, určeno vč. přesunu do 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 6 vč. přesunu do 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 6 vč. přesunu do 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 6 vč. přesunu do 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 6 odříznutí stávajících pařezů vč. přesunu do 5 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 6 odříznutí stávajících pařezů vč. přesunu do 5 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 6 odříznutí stávajících pařezů vč. přesunu do 5 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 6 odříznutí stávajících pařezů vč. přesunu do 5 m, DPS, část D., kapitola Technické řešení, odst. 5, str Odstranění lesní hrabanky včetně rozhození mimo čištěnou plochu m2 128,2, půdorysné rozměry patek tj.,8 x,5 x počet sloupků se založením typu A tj. ( ) + odstranění hrabanky s v místech odkopu pro patky a v místech odkopů pro trasu DB včetně přemístění a rozhození hrabanky do 2 m, DPS, část D., kapitola Technické délky trasy bariér s odkopem tj. ( ) x řešení, odst. 9, str. 7 a odst. 15 na str. 8 šíře 1 m = 128,2 m Odkopávky a prokopávky nezapažené v hornině tř. 3 objem do 1 m3 m3 16,64, rozměry výkopu pro založení patek tj. (,8 x,5 x,2) x počet založení typu A tj. ( ) + odkopávky v jednotlivých trasách bariér tj. (4, ) = 16,64 m3, určeno Dolamování na dně odkopávek a prokopávek v hornině tř.5 m3 33,5, dolamování v jednotlivých trasách bariér tj. 6,6 + 17,5 + 9,4 = 33,5 m3, určeno výkop mezi sloupky a pro patky sloupků, DPS, část D., kapitola Technické řešení, odst. 9, str. 7 a odst. 15 na str. 8 skalní výchozy a kameny v odkopech v trase bariér, DPS, část D., kapitola Technické řešení, odst. 9, str. 7 a odst. 15 na str. 8

15 Poř Dolamování hloubených vykopávek rýh ve vrstvě tl do 5 mm v hornině tř. 5 m3 1,32, skalní výchozy na povrchu v trase barier tj. + rozměry patky sloupku tj.,8 x,5 x hloubka,3 x počet založení typu B jednotlivých bariér tj = 1,32 m3, určeno 18 R pol. Svislé přemístění výkopku z horniny tř.1-4 hl. do 4 m m3 11,25, odkopávky tj. rozměry výkopu pro patky A,8 x,5 x,2 x počet tj výkopek 4,6 + vrtný výnos = 11,25 m3 odlámání skalních výchozů či balvanů na povrchu v trase bariér a odtěžení skalní horniny pod patkou při založení typu B, DPS, část D., kapitola Technické řešení, odst. 1, str. 7 a odst. 15 na str. 8 přemístění rubaniny tř. 1-4 lanovým dopravníkem nebo výtahy z bariéry A 1, DPS, část D., kapitola Technické řešení, odst. 11, str. 7, kapitola Deponie a zábory, odst. 1, str R pol. Svislé přemístění výkopku z horniny tř.1-4 hl. do 2 m m3 2,91, odkopávky tj. rozměry výkopu pro patky A,8 x přemístění rubaniny tř. 1-4 lanovým dopravníkem nebo výtahy z bariéry A 11,,5 x,2 x počet tj. 3 + výkopek + vrtný výnos DPS, část D., kapitola Technické řešení, odst. 11, str. 7, kapitola Deponie a zábory, = 2,91 m3 odst. 1, str Svislé přemístění výkopku z horniny tř.1-4 hl. do 16 m m3 17,59, odkopávky tj. rozměry výkopu pro patky A,8 x,5 x,2 x počet tj výkopek 9 + vrtný výnos = 17,59 m3 21 R pol. Svislé přemístění výkopku z horniny tř.5-7 hl. do 4 m m3 6,96, dolamování tj. rozměry záseku patky B,8 x,5 x,2 x počet tj. 3 + dolamování 6,6 = 6,96 m3 22 R pol. Svislé přemístění výkopku z horniny tř.5-7 hl. do 2 m m3 18,1, dolamování tj. rozměry záseku patky B,8 x,5 x,2 x počet tj. 5 + dolamování 17,5 = 18,1 m Svislé přemístění výkopku z horniny tř.5-7 hl. do 16 m m3 9,76, dolamování tj. rozměry záseku patky B,8 x,5 x,2 x počet tj. 3 + dolamování 9,4 = 9,76 m Vodorovné přemístění výkopku stavebním kolečkem z hor. tř.1-4, do 1 m m3 31,76, odkopávky a vrtná jádra:16, x,177 = 31,76 m3 přemístění rubaniny tř. 1-4 lanovým dopravníkem nebo výtahy z bariéry A 12, DPS, část D., kapitola Technické řešení, odst. 11, str. 7, kapitola Deponie a zábory, odst. 1, str. 12 přemístění rubaniny tř. 5-7 lanovým dopravníkem nebo výtahy z bariéry A 1, DPS, část D., kapitola Technické řešení, odst. 11, str. 7, kapitola Deponie a zábory, odst. 1, str. 12 přemístění rubaniny tř. 5-7 lanovým dopravníkem nebo výtahy z bariéry A 11, DPS, část D., kapitola Technické řešení, odst. 11, str. 7, kapitola Deponie a zábory, odst. 1, str. 12 přemístění rubaniny tř. 5-7 lanovým dopravníkem nebo výtahy z bariéry A 12, DPS, část D., kapitola Technické řešení, odst. 11, str. 7, kapitola Deponie a zábory, odst. 1, str. 12 přemístění rubaniny tř. 1-4 včetně výnosu z vrtů, DPS, část D., kapitola Technické řešení, odst. 11, str Příplatek za KD 1 m (třída 1-4) m ,8, počet založení A tj. 17 x rozměry základové patky tj. (,8 x,5 x,2)) + vrtný výnos tj. příplatek za přemístění rubaniny tř. 1-4 do vzdálenosti 13 m (bariéra A 1), DPS, část D., kapitola Technické řešení, odst. 11, str. 7 (,177 x 299) + odkopávka v trase bariéry A 1 tj. 4,6 m3 x vzdálenost 26 m - 1 m = 2 813,8 m Příplatek za KD 1 m (třída 1-4) m3 174,76, počet založení A tj. 3 x rozměry výkopu pro patku tj. (,8 x,5 x,2) + vrtný výnos tj. (,177 x 151) + odkopávka v trase bariéry A 11 tj. m3 x vzdálenost 7 m - 1 m = 174,76 m3 příplatek za přemístění rubaniny tř. 1-4 do vzdálenosti 4 m (bariéra A 11), DPS, část D., kapitola Technické řešení, odst. 11, str Příplatek za KD 1 m (třída 1-4) m ,53, počet založení A tj. 18 x rozměry výkopu pro patku tj. (,8 x,5 x,2) + vrtný výnos tj. (,177 x 44) + odkopávka v trase bariéry A 12 tj. 9 m3 x vzdálenost 17 m - 1 m = 2 814,53 m3 příplatek za přemístění rubaniny tř. 1-4 do vzdálenosti 11 m (bariéra A 12), DPS, část D., kapitola Technické řešení, odst. 11, str Vodorovné přemístění výkopku stavebním kolečkem z hor. tř.5-7, do 1 m m3 34,49, 33,5 + 1,32 - materiál na podezdívku tj.,33 = 34,49 přemístění rubaniny tř. 5-7 s odpočtem materiálu pro podezdívky, DPS, část D., kapitola Technické řešení, odst. 11, str Příplatek za KD 1 m (třída 5-7) m3 1 74,, počet založení B tj. 3 x rozměry záseku pro patku tj. (,8 x,5 x,3) + dolamování v trase příplatek za přemístění rubaniny tř. 5-7 do vzdálenosti 13 m (bariéra A1), DPS, část D., kapitola Technické řešení, odst. 11, str. 7 bariéry A 1 tj. 6,6 m3 x vzdálenost 26 m - 1 m = 1 74 m Příplatek za KD 1 m (třída 5-7) m3 1 86,, počet založení B tj. 5 x rozměry záseku pro patku tj. (,8 x,5 x,3) + dolamování v trase bariéry A 11 tj. 17,5 m3 x vzdálenost 7 m - 1 m = 1 86 m3 příplatek za přemístění rubaniny tř. 5-7 do vzdálenosti 4 m (bariéra A 11), DPS, část D., kapitola Technické řešení, odst. 11, str Příplatek za KD 1 m (třída 5-7) m3 1 58,8, počet založení B tj. 3 x rozměry záseku pro patku tj. (,8 x,5 x,3) + dolamování v trase bariéry A 12 tj. 9,4 m3 -,33 pro podezdívku x vzdálenost 17 m - 1 m = 1 58,8 m3 příplatek za přemístění rubaniny tř. 5-7 do vzdálenosti 1 m (bariéra A 12), DPS, část D., kapitola Technické řešení, odst. 11, str Vodorovné přemístění větví, kmenů nebo pařezů, listnatých do 3 mm do 1 m kus 111,, viz pokácení stromů postupné tj. 111 ks další přesun nad 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str. 6

16 Poř Vodorovné přemístění větví, kmenů nebo pařezů, listnatých do 5 mm do 1 m kus 45,, viz pokácení stromů postupné tj. 45 ks další přesun nad 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str Vodorovné přemístění větví, kmenů nebo pařezů, listnatých do 7 mm do 1 m kus 17,, viz pokácení stromů postupné tj.17 ks další přesun nad 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str Vodorovné přemístění větví, kmenů nebo pařezů, listnatých do 9 mm do 1 m kus 2,, viz pokácení stromů postupné tj. 2 ks další přesun nad 2 m, DPS, část D., kapitola Technické řešení, odst. 5, str Specifikace Lano ocelové šestipramenné 114 drátů holé 157 MPa D 14 mm m 1 4,, viz následující položka specifikace následující položky Osazení dočasných zábran lanových m 1 4,, ( ) x 4 kusy x délka lana 2 m = 1 4 m 38 Specifikace Svorka lanová (Bleichert) pro ocelové lano D9-12 mm kus 2 8,, ( ) x 4 kusy x počet na lano 4 ks = 2 8 ks Vodorovná doprava suti s naložením a složením na skládku do 1 km t 128,84, 31,76 x obj.hm. 1,8 + 34,49 x obj. hm. 1,933+ odpady tj. 5 = 128,84 t zalanování nakácených a trvale uložených dřevin, DPS, část D., kapitola Technické řešení, odst. 5, str. 6 specifikace k předešlé položce naložení a odvoz k recyklaci, DPS, část D., kapitola Technické řešení, odst. 11, str. 7 a odpadů na skládku DPS, část D, kapitola Technické řešení, odst.22, str Příplatek k vodorovnému přemístění suti na skládku ZKD 1 km přes 1 km t 3 92,16, příplatek za dalších 24 km odvoz k recyklaci, DPS, část D., kapitola Technické řešení, odst. 11, str Poplatek za uložení odpadu z kameniva na skládce (skládkovné) t 123,84, 128,84-5 = 123,84 t poplatek za uložení v recyklačním centru DPS, část D., kapitola Technické řešení, odst. 11, str Poplatek za uložení stavebního směsného odpadu na skládce (skládkovné) t 5,, 5 t odpady na skládku Orlík poplatek za skládku, DPS, část D., kapitola Technické řešení, odst. 22, str. 1 celkem za Díl 1 Příprava staveniště, Díl 2 Dočasné konstrukce Trn z betonářské oceli, prm do 2 mm, délky do 3 m (včetně zahnutí) včetně zainjektování kus 498,, počet polí plotu u jednotlivých bariér tj. ( ) x 3 ks = 498 ks Trn z betonářské oceli, prm do 32 mm, délky do 3 m (s navařenými 3 maticemi) kus 178,, délka plotu tj. 498 m / 3 m + 1 ks navíc za každý souvislý úsek tj. 12 ks = 178 ks 45 Specifikace Drát poplastovaný kruhový napínací 2,5/3,5 mm bal. 78 m m 534,, 178 x 3 = 534 m specifikace k následující položce kotvení výplní záchytného plotu do terénu, DPS, část D., kapitola Technické řešení, odst. 4, str. 5-6, výkres D sloupek lehkého záchytného plotu, DPS, část D., kapitola Technické řešení, odst. 4, str. 5-6, výkres D Osazení napínacího drátu na oplocení ve sklonu svahu přes 15 m 534,, 178 x délka drátu 3 m = 534 m připevnění GTX na lehký záchytný plot, DPS, část D., kapitola Technické řešení, odst. 4, str Vrty přenosnými vrtacími kladivy, prm do 56 mm, do úklonu 9, v hornině IV m 712,2, (178 x 1,2 m) + (125 x 1,2 m) + (498 x,7 m) = 712,2 m vrty pro sloupky, trny s okem a trny záchytného plotu, DPS, část D., kapitola Technické řešení, odst. 4, str R pol. Betonářská tyč min.pr. 25 mm, dl.1,2 m, ocel R155 s kovaným okem kus 125,, (178 / 2) + (počet sekcí tj. 12 ks x 3 ks) = 125 ks kotvení záchytného plotu do svahu, DPS, část D., kapitola Technické řešení, odst. 4, str. 5-6, výkres D Injektování vzestupné do,6 MPa hod 62,3, ( ) / 1 = 62,3 hod aplikace cementové zálivky pro ocelové trny, DPS, část D., kapitola Technické řešení, odst. 4, str Specifikace Cement portlandský směsný CEM II/B-M (V-LL) 32.5 R bal. t 2,63, 498 x (délka vrtu tj.,7 m x objem cem. směsi na metr tj.3 l) + (125 x (délka vrtu tj. 1,2 m x objem cem. směsi na metr tj. 3 l) x koeficient spotřeby cementu na 1 l směsi tj.1,17 / 1 l x rezerva 1,5 = 2,63 t 51 Specifikace Ocelová síť dvouzákrutová, prm oka 6 x 8 cm, prm drátu 2,2 mm, vč spojovacího materiálu m ,, počet polí plotu tj x délka pole 3,5 m x 2 m šíře pásu = m Osazení oplocení ze strojového pletiva s napínacími dráty výšky do 2, m přes 15 sklonu svahu m 498,, délka chráněného úseku tj = 498 m 53 R pol. Lano ocelové šestipramenné 114 drátů holé 157 MPa D 14 mm m 2 542,8, (498 x 3 lana) + (125 x 5 m) x 2% rezerva na přehyby a nerovnosti = 2 542,8 m2 54 R pol. Svorka lanová (Bleichert) pro ocelové lano D9-12 mm kus 644,, (125 x 4 ks) + (3 lana x počet okrajů tj. 24 x 2 ks) =644 ks Geotextilie pro ochranu, separaci a filtraci netkaná měrná hmotnost do 2 g/m2 m ,, (498 x 2 m šíře pásu) + (3 m2 x 4 ks) = m Montáž ochranné sítě z textilie z umělých vláken m2 974,, délka pracovních podlah tj. ( ) x výška sítě 2 m = 974 m2, určeno specifikace k předešlé položce specifikace následující položky montáž lehkého záchytného plotu, DPS, část D., kapitola Technické řešení, odst. 4, str. 5-6, výkres D a D ocelové lano plotu, ø 1 mm, DPS, část D., kapitola Technické řešení, odst. 4, str. 5-6, výkres D lanové svorky pro lehký záchytný plot, DPS, část D., kapitola Technické řešení, odst. 4, str. 5 geotextilie k připevnění na lehký záchytný plot, DPS, část D., kapitola Technické řešení, odst. 4, str. 6 a ke zřízení clon z geotextilie, DPS, část D., kapitola Technické řešení, odst. 13, str 8, výlres D v délce všech bariér a přístupových cest mezi nimi, DPS, část D., kapitola Technické řešení, odst. 4, str. 5

17 Poř Příplatek k ochranné sítí za první a ZKD den použití m ,, 974 x ( ) = m2 dle harmonogramu stavby 26 měsíců, DPS, část D., kapitola Technické řešení, odst. 4, str Demontáž ochranné sítě z textilie z umělých vláken m2 974,, 974 m2 DPS, část D., kapitola Technické řešení, odst. 4, str. 5 a odst. 22, str Rozebrání drátěného pletiva se čtvercovými oky výšky do 2, m m 498,, 498 m demontáž lehkého záchytného plotu po dokončení stavby, DPS, část D., kapitola Technické řešení, odst. 22, str Montáž lešení řadového trubkového těžkého s podlahami zatížení do 3 kg/m2 š do 1,5 m v do 1 m m ,, (délka pracovních podlah tj. ( )+ délka pracovních podlah o výšce do 4 m tj. 95 m + délka 2 m úseků podlah pro vrtání kotev mimo hlavní linie podlah tj. (počet okrajových kotev a kotev sloupků v bariérách tj x délka 2 m) x výška 2 m = m2 délka podlahy a všech konstrukcí pro vrtání kotev bariér,dps, část D., kapitola Technické řešení, odst. 6, str. 6, výkres D a D Příplatek k lešení řadovému trubkovému těžkému s podlahami š 1,5 m v 1 m za první a ZKD den použití m ,, x ( ) = m2 dle harmonogramu stavby 26 měsíců, DPS, část D., kapitola Technické řešení, odst. 6, str Demontáž lešení řadového trubkového těžkého s podlahami zatížení do 3 kg/m2 š do 1,5 m v do 1 m m ,, m2 dle harmonogramu stavby, DPS, část D., kapitola Technické řešení, odst. 18 na str. 9 a odst. 22 na str.9 63 R pol. Montáž lešení řadového trubkového těžkého s podlahami zatížení do 3 kg/m2 š do 1,5 m v do 4 m m2 51,, (délka x výška věže výtahu tj. 5 m x 15 m x 2 násobek šíře) +(délka x výška ramp na věže tj. 12 m x 15 m x 2 násobek šíře) = 51 m2 transportní cesta - svislý výtah A 12.a, DPS, část D., kapitola Technické řešení, odst. 6, str. 6, výkres D R pol. Příplatek k lešení řadovému trubkovému těžkému s podlahami š 1,5 m v 3 m za první a ZKD den použití m ,, 51 x ( ) = m2 transportní cesty - svislé výtahy dle HMG 18 měsíců, DPS, část D., kapitola Technické řešení, odst. 6, str R pol. Demontáž lešení řadového trubkového těžkého s podlahami zatížení do 3 kg/m2 š do 1,5 m v do 3 m m2 51,, 51 m2 transportní cesty - svislý výtah, DPS, část D., kapitola Technické řešení, odst. 22, str Agreg. Stavební vrátek, montáž, pronájem, údržba, demontáž - 1 ks měsíc 18,, dle hmg 18 měsíců transportní cesty - svislý výtah, DPS, část D., kapitola Technické řešení, odst. 22, str Agreg. Ochrana obrubníku a vozovky bm 5,, součet délek zařízení stavenišť ZS 2 a ZS 3.1 tj = 5 m 68 Agreg. Zřízení dočasného dopravního lanového traverzu pro přesun materiálu, včetně montáže, pronájmu, údržby a demontáže Přesun hmot pro injektování, kotvy a mikropiloty t 13,77574, ochrana vozovky a obrubníku vozovky v zařízeních stavenišť, DPS, část D., kapitola Technické řešení, odst. 2, str. 12 bm 8,, 3 m + 5 m = 8 m, určeno lanové dopravníky, nosnost 6 kg, s vyloučením dopravy osob, do sklonu 45, DPS, část D., kapitola Technické řešení, odst. 6, str. 6 celkem za Díl 2 Dočasné konstrukce, Díl 3 Podezdívka Očištění lomového kamene od hlíny nebo písku m3,33, 2/3 x,5 =,33 m3 očištění kamene před zazděním, DPS, část D., kapitola Technické řešení, odst. 12, str Srovnání lomového kamene do měřitelných figur s přemístěním do 1 m m3,33, 2/3 x,5 =,33 m3 příprava a přesun místního kamene pro vyzdívku z místa rozpojení hornin, DPS, část D., kapitola Technické řešení, odst. 12, str Příplatek za KD 1 m m3 6,6,,33 x (3 m - 1 m) = 6,67 m3 přesun místního kamene na vzdálenost 3 m, DPS, část D., kapitola Technické řešení, odst. 12, str Sanace trhlin a dutin skalní stěny hzazděním dutin průměru přes 5 mm do 1 m kamenem m3,5,,5 m3 podezdění z místního kamene a cementovou maltou (min. 2 MPa),DPS, část D., kapitola Technické řešení, odst. 12, str. 7, výkres D Vyčištění trhlin nebo dutin ve skalní stěně do 4 mm a hl. do 1 mm m3,5, (1 x 1 x,5) =,5 m3, určeno vyčištění dutin pro podezdění, DPS, část D., kapitola Technické řešení, odst. 12, str Přesun hmot pro samostatné zdi a valy t,78732, celkem za Díl 3 Podezdívka, Díl 4 Dynamické bariéry 76 Agreg. Dynamická bariéra, pro energii 1 kj, výška 4 m m2 675,, ((13 x (4 x 1)) + (1 x (4 x 11)) + (2 x (4 x 8 )) + ( )) = 675 m2 výplň polí dynamické bariéry (viz příloha D ) včetně výplní roklí, její sloupky, lanové či tyčové kotvy, základové desky, lana, sítě proti propadu jemné frakce, absorbéry, doplňkové a deviační kotvy atd. - ucelená dodávka výrobce bariér, DPS, část D., kapitola Technické řešení, odst. 16, 17 a 19, str. 9

18 Poř. 77 Agreg. Dynamická bariéra, pro energii 2 kj, výška 6 m m2 429,, ((2 x (6 x 1)) + (1 x (6 x 11))+(1 x (6 x 9))+(3 x (6 x 8)) + ( )) = 429 m2 výplň polí dynamické bariéry (viz příloha D ) včetně výplní roklí, její sloupky, lanové či tyčové kotvy, základové desky, lana, sítě proti propadu jemné frakce, absorbéry, doplňkové a deviační kotvy atd. - ucelená dodávka výrobce bariér, DPS, část D., kapitola Technické řešení, odst. 16, 17 a 19, str Agreg. Dynamická bariéra, pro energii 3 kj, výška 7 m m2 1 18,, ((11 x (7 x 1)) + (1 x (7 x 11))+(1 x (7 x 9)) + (1 x (7 x 12))+(3 x (7 x 8)) + (8 + 1)) = 1 18 m2 výplň polí dynamické bariéry (viz příloha D ) včetně výplní roklí, její sloupky, lanové či tyčové kotvy, základové desky, lana, sítě proti propadu jemné frakce, absorbéry, doplňkové a deviační kotvy atd. - ucelená dodávka výrobce bariér, DPS, část D., kapitola Technické řešení, odst. 16, 17 a 19, str Trn z betonářské oceli včetně zainjektování D do 32 mm, délky do 3 m kus 72,, počet sloupků sloupků s dvěmi trny tj. 2 x zavrtávací (samozávrtné) kotevní tyče pro fixaci ocelových základových desek počet trnů tj. 2 ks + počet sloupků s čtyřmi trny dynamických bariér včetně matice a vrtací korunky, délka 2 a 3 m, DPS, část D., tj x počet trnů tj. 4 ks = 72 ks kapitola Technické řešení,odst. 16 na str. 9, výkres D Trn z betonářské oceli včetně zainjektování D do 32 mm, délky do 5 m kus 84,, počet sloupků s čtyřmi trny tj. 21 x počet trnů tj. 4 ks = 84 ks Vrty maloprofilové D do 56 mm úklon do 45 st. hl. do 25 m hor. IV m 514,, počet 4m vrtů tj. 84 x 4 m + počet 3 m vrtů tj. 34 x 3 m + počet 2 m vrtů tj. 38 = 514 m Vrty maloprofilové D do 156 mm úklon do 45 st. hl. do 25 m hor. IV m 854,, součty vrtů za jednotlivé bariéry tj = 854 m Základové patky z betonu tř. C 25/3 m3 3,92, objem patky tj. (,8 x,5 x,2) x počet sloupků bariéry tj. ( ) = 3,92 m Bednění základových patek - zřízení m2 19,76, plocha bednění tj.,2 x (,8+,8+,5+,5) x počet založení typu A tj. ( ) = 19,76 m2 zavrtávací (samozávrtné) kotevní tyče pro fixaci ocelových základových desek dynamických bariér včetně matice a vrtací korunky, délka 4 m, DPS, část D., kapitola Technické řešení,odst. 16 na str. 9, výkres D vrty do 56 mm pro zavrtávací kotevní tyče, DPS, část D., kapitola Technické řešení, odst.16, str.9 vrty do 156 mm pro mikropiloty a kotevní prvky dynamických bariér, DPS, část D., kapitola Technické řešení, odst.13, str.7 betonáž základových patek sloupků dynamické bariéry, DPS, část D., kapitola Technické řešení, odst.15, str.8, výkres D a D bednění základových patek sloupků dynamické bariéry, DPS, část D., kapitola Technické řešení, odst.15, str Bednění základových patek - odstranění m2 19,76, dtto odbednění základových patek sloupků dynamické bariéry, DPS, část D., kapitola Technické řešení, odst.16, str Výztuž základ.patek z KARI sítí t,15, (součet založení typu A tj / 12 ks výztuž základových patek sloupků dynamické bariéry, DPS, část D., kapitola výztuží na 1 síť o velikosti 2 x 3 m o váze 47,4 kg Technické řešení, odst.15, str.8 =,15 t Zřízení trubkových mikropilot, svislé, část hladká, prm.do 15 mm m 153,, počet sloupků se založením typu A na bariérách x délky MP tj. (17 x 3) + (3 x 4) + (18 x 5) = 153 m 88 Specifikace Trubka ocelová bezešvá hladká kruhová D89 tl 1 mm m 153,, dtto specifikace k předešlé položce Injektování vrtů nízkotlaké vzestupné s jednoduchým obturátorem tlakem do,6 MPa, hod 9,53, (počet trnů tj / 5) + (počet kotev bariér vč. MP tj. 178 / 3) = 9,53 hod 9 Specifikace Cement portlandský směsný CEM II/B-M (V-LL) 32.5 R bal. t 28,48, (metráž vrtů do 15 mm v bariérách bez MP tj. specifikace k předešlé položce ( ) x objem cem. směsi na 1 m vrtu tj. 18 l ) + metráž vrtů do 56 mm v bariérách tj. ( ) x objem cem. směsi na metr tj. 3 l) x koeficient spotřeby cementu na 1 l směsi tj.1,17 / 1 l rezerva 1,5 = 28,48 t včetně dodání a výroby cementové zálivky a veškerých úprav po injektáži, DPS, část D., kapitola Technické řešení, odst.14, str.8, výkres D a D injektáž ocelových trnů pro fixaci ocelových základových desek, mikropilot a kotev dynamických bariér, DPS, část D., kapitola Technické řešení,odst. 14 na str Injektážní trubky z PVC hladké, vnitřní D do 5 mm hladké bez kohoutku m 854,, délka vrtů prm do 156 mm = 854 m injekční potrubí, DPS, část D., kapitola Technické řešení,odst. 14 na str Injektážní trubky z PVC hladké vnitřní D 5 až 63 mm hladké bez kohoutku m 39,, počet trnů k fixaci ocelových desek tj x délka tj.,25 m = 39 m Prostup v betonových zdech z plastových trub DN do 2 m 167,, počet vrtů v jednotlivých bariérách tj. ( ) - počet založení typu B tj x délka pažnice 1 m = 167 m Nátěry syntetické OK těžkých "A" barva dražší matný povrch 2x antikorozní, 1x základní, 2x m2 181,9, (plocha vyčnívající části tyče tj. cca,15 m2 x součet počtu trnů tj. ( ) + počet sloupků x výška sloupků pro bariéry tj. (2 x 4) + (8 x 6) + (21 x 7) x plocha sloupku na 1 m tj.,65 = 181,9 m2 průchodky skrz základové patky, DPS, část D., kapitola Technické řešení,odst. 15 na str. 8 ochranná pažnice při vrtání (ztracená), DPS, část D., kapitola Technické řešení, odst.13, str.8 antikorozní nátěr ocelových trnů, vyčnívajících ze základových patek a sloupků bariéry zelenou barvou, DPS, část D., kapitola Technické řešení,odst. 2 na str. 9

19 Poř Přesun hmot pro montované zdi a valy t 45,67451, celkem za Díl 4 Dynamické bariéry,
