1 Manuál

2 TRAKTOR AUDIO 2 Manuál 1

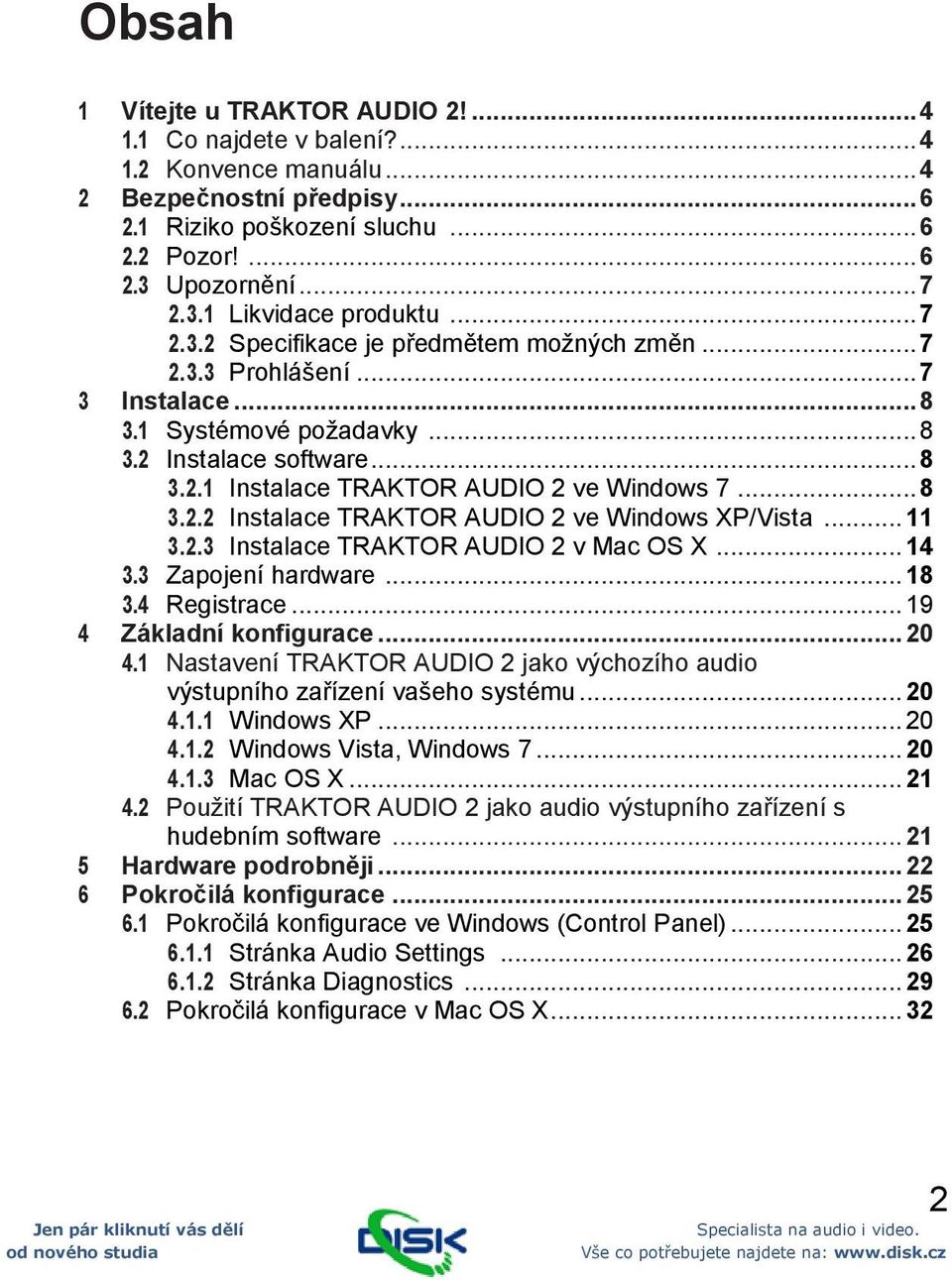

3 Obsah 1 Vítejte u TRAKTOR AUDIO 2! Co najdete v balení? Konvence manuálu Bezpečnostní předpisy Riziko poškození sluchu Pozor! Upozornění Likvidace produktu Specifikace je předmětem možných změn Prohlášení Instalace Systémové požadavky Instalace software Instalace TRAKTOR AUDIO 2 ve Windows Instalace TRAKTOR AUDIO 2 ve Windows XP/Vista Instalace TRAKTOR AUDIO 2 v Mac OS X Zapojení hardware Registrace Základní konfigurace Nastavení TRAKTOR AUDIO 2 jako výchozího audio výstupního zařízení vašeho systému Windows XP Windows Vista, Windows Mac OS X Použití TRAKTOR AUDIO 2 jako audio výstupního zařízení s hudebním software Hardware podrobněji Pokročilá konfigurace Pokročilá konfigurace ve Windows (Control Panel) Stránka Audio Settings Stránka Diagnostics Pokročilá konfigurace v Mac OS X

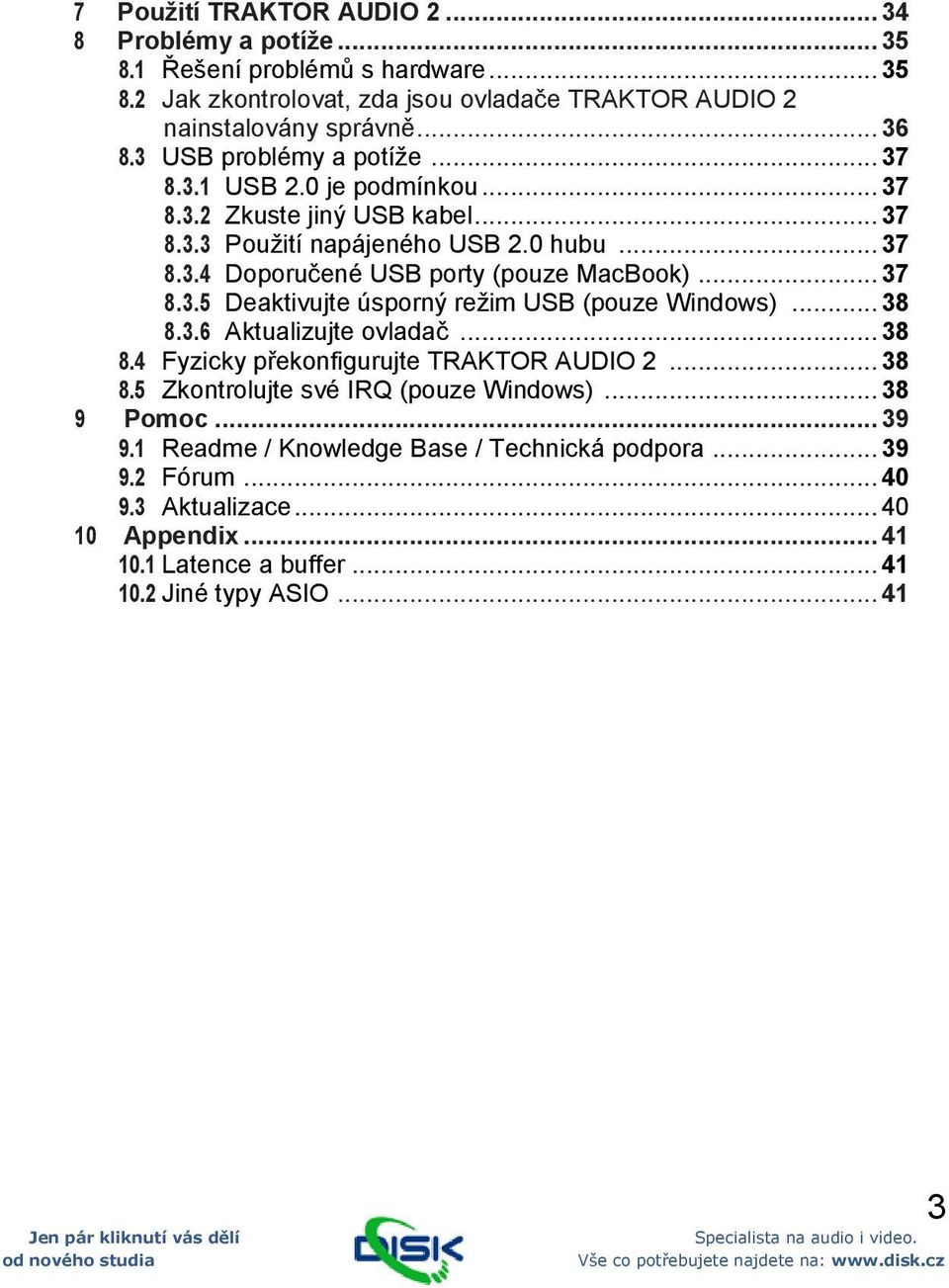

4 7 Použití TRAKTOR AUDIO Problémy a potíže Řešení problémů s hardware Jak zkontrolovat, zda jsou ovladače TRAKTOR AUDIO 2 nainstalovány správně USB problémy a potíže USB 2.0 je podmínkou Zkuste jiný USB kabel Použití napájeného USB 2.0 hubu Doporučené USB porty (pouze MacBook) Deaktivujte úsporný režim USB (pouze Windows) Aktualizujte ovladač Fyzicky překonfigurujte TRAKTOR AUDIO Zkontrolujte své IRQ (pouze Windows) Pomoc Readme / Knowledge Base / Technická podpora Fórum Aktualizace Appendix Latence a buffer Jiné typy ASIO

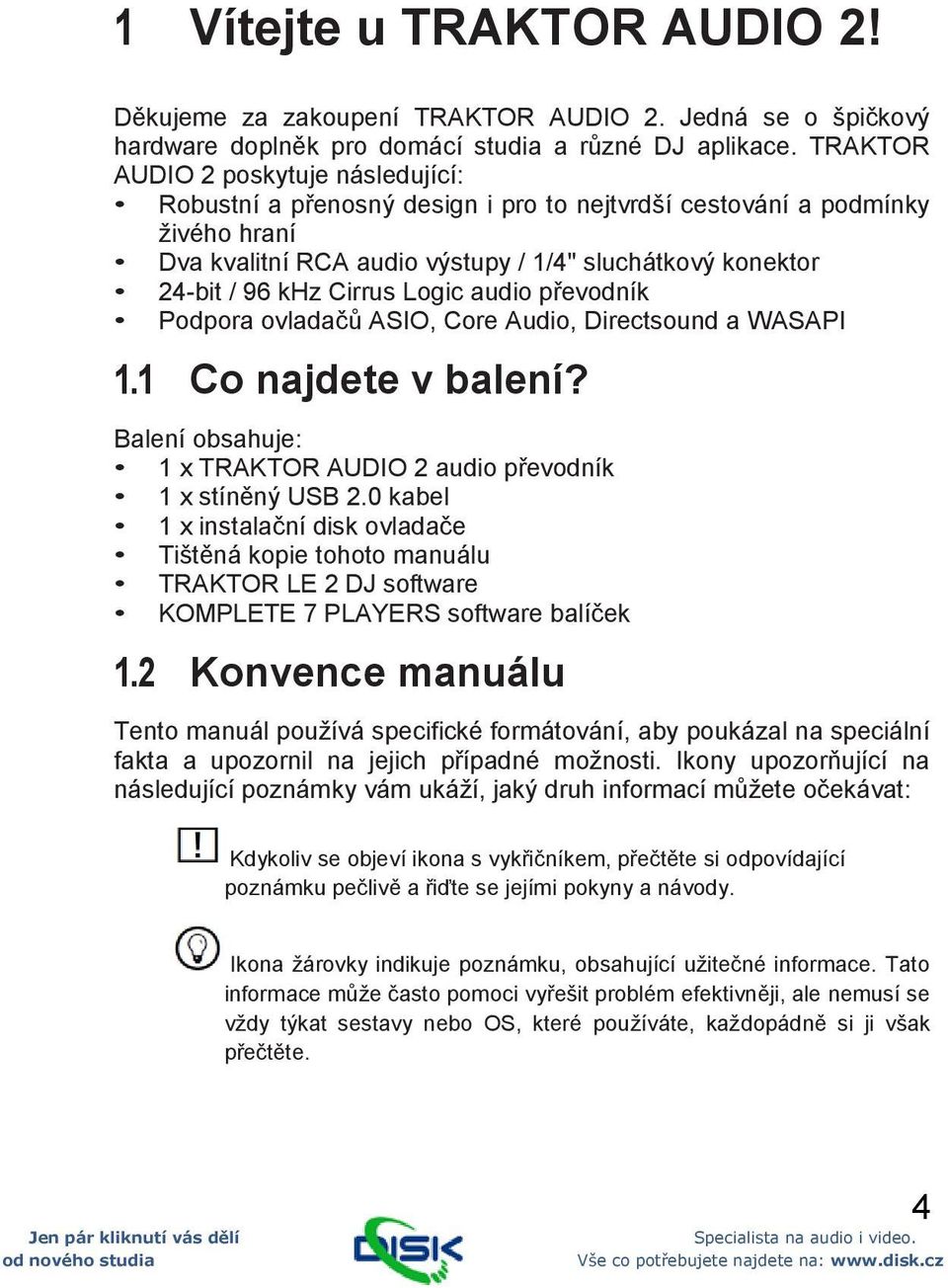

5 1 Vítejte u TRAKTOR AUDIO 2! Děkujeme za zakoupení TRAKTOR AUDIO 2. Jedná se o špičkový hardware doplněk pro domácí studia a různé DJ aplikace. TRAKTOR AUDIO 2 poskytuje následující: Robustní a přenosný design i pro to nejtvrdší cestování a podmínky živého hraní Dva kvalitní RCA audio výstupy / 1/4" sluchátkový konektor 24-bit / 96 khz Cirrus Logic audio převodník Podpora ovladačů ASIO, Core Audio, Directsound a WASAPI 1.1 Co najdete v balení? Balení obsahuje: 1 x TRAKTOR AUDIO 2 audio převodník 1 x stíněný USB 2.0 kabel 1 x instalační disk ovladače Tištěná kopie tohoto manuálu TRAKTOR LE 2 DJ software KOMPLETE 7 PLAYERS software balíček 1.2 Konvence manuálu Tento manuál používá specifické formátování, aby poukázal na speciální fakta a upozornil na jejich případné možnosti. Ikony upozorňující na následující poznámky vám ukáží, jaký druh informací můžete očekávat: Kdykoliv se objeví ikona s vykřičníkem, přečtěte si odpovídající poznámku pečlivě a řiďte se jejími pokyny a návody. Ikona žárovky indikuje poznámku, obsahující užitečné informace. Tato informace může často pomoci vyřešit problém efektivněji, ale nemusí se vždy týkat sestavy nebo OS, které používáte, každopádně si ji však přečtěte. 4

6 Dále používáme následující formátování: Texty ve (vyjetých) nabídkách (např. Open, Save as atd.) a cesty k umístění na hard disku nebo jiných zařízeních, jsou tištěny kurzívou. Text, který vidíte jinde na obrazovce (popisky tlačítek, kontrolerů, text u značek, apod.), je tištěný světle modře. Kdykoliv vidíte toto formátování, někde na obrazovce je tento text uveden běžným způsobem. Důležité názvy a koncepty jsou uvedeny tučně. Odkazy na tlačítka klávesnice počítače najdete v hranatých závorkách (např., "Stiskněte [Shift] + [Return]"). Jednoduché pokyny jsou uvedeny tímto symbolem šipky pro přehrání. Výsledky operací jsou uvedeny touto šipkou. Pojmenování hardware V dokumentu označujeme TRAKTOR AUDIO 2 hardware buď jako TRAKTOR AUDIO 2, nebo zkráceně TA2. 5

7 2 Bezpečnostní předpisy Než začnete používat TRAKTOR AUDIO 2, důkladně si přečtěte následující instrukce. Tato sekce vám poskytne důležité informace, které potřebujete ke správnému nastavení a bezpečnému používání přístroje TRAKTOR AUDIO 2. Uschovejte manuál na bezpečném místě pro pozdější použití. 2.1 Riziko poškození sluchu TRAKTOR AUDIO 2 v kombinaci se zesilovačem, sluchátky, či reproduktory může produkovat zvuk v rozsahu decibelů, který může poškodit váš sluch. V zájmu své vlastní bezpečnosti nastavte všechny úrovně hlasitosti na minimum, ještě než začnete používat TRAKTOR AUDIO 2. Během přehrávání hudby postupně zvyšujte ovládání hlasitosti, až bude na odpovídající úrovni. Pokud zjistíte poškození sluchu či zvonění v uších, měli byste navštívit lékaře. 2.2 Pozor! Je velice důležité si přečíst a pochopit následující instrukce, předejdete tím případnému poškození TRAKTOR AUDIO 2 nebo dalšího připojeného zařízení během používání nebo údržby: TRAKTOR AUDIO 2 neotevírejte ani nerozebírejte či neměňte žádné interní části. Přístroj neobsahuje žádné uživatelem opravitelné části. Pokud se zdá, že nástroj je poškozený, ihned jej vypněte a nechejte prohlédnout kvalifikovaným servisním technikem. Nevystavujte jej dešti, ani jej nepoužívejte poblíž vodních zdrojů nebo ve vlhkých prostorách. Dávejte pozor, aby se do přístroje nedostaly žádné tekutiny nebo cizí předměty. Při čištění TRAKTOR AUDIO 2 použijte měkký, suchý hadřík. Nepoužívejte ředidlo, roztoky, čističe, nebo chemicky napuštěné hadříky. Nikdy přístroj nevystavujte extrémním teplotám (např. přímému slunci v uzavřeném vozidle nebo poblíž zdroje tepla), ani silnějším otřesům. 6

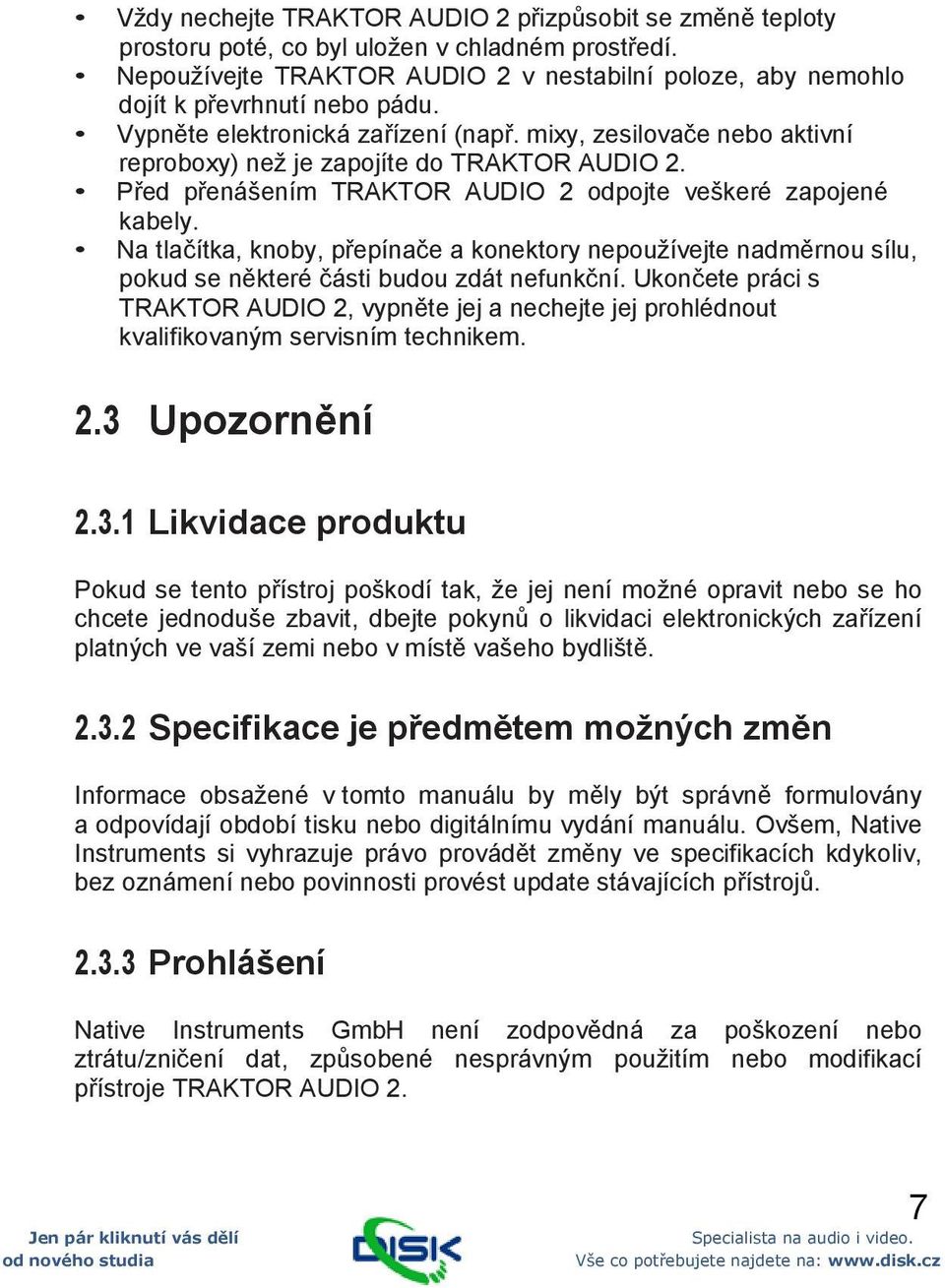

8 Vždy nechejte TRAKTOR AUDIO 2 přizpůsobit se změně teploty prostoru poté, co byl uložen v chladném prostředí. Nepoužívejte TRAKTOR AUDIO 2 v nestabilní poloze, aby nemohlo dojít k převrhnutí nebo pádu. Vypněte elektronická zařízení (např. mixy, zesilovače nebo aktivní reproboxy) než je zapojíte do TRAKTOR AUDIO 2. Před přenášením TRAKTOR AUDIO 2 odpojte veškeré zapojené kabely. Na tlačítka, knoby, přepínače a konektory nepoužívejte nadměrnou sílu, pokud se některé části budou zdát nefunkční. Ukončete práci s TRAKTOR AUDIO 2, vypněte jej a nechejte jej prohlédnout kvalifikovaným servisním technikem. 2.3 Upozornění Likvidace produktu Pokud se tento přístroj poškodí tak, že jej není možné opravit nebo se ho chcete jednoduše zbavit, dbejte pokynů o likvidaci elektronických zařízení platných ve vaší zemi nebo v místě vašeho bydliště Specifikace je předmětem možných změn Informace obsažené v tomto manuálu by měly být správně formulovány a odpovídají období tisku nebo digitálnímu vydání manuálu. Ovšem, Native Instruments si vyhrazuje právo provádět změny ve specifikacích kdykoliv, bez oznámení nebo povinnosti provést update stávajících přístrojů Prohlášení Native Instruments GmbH není zodpovědná za poškození nebo ztrátu/zničení dat, způsobené nesprávným použitím nebo modifikací přístroje TRAKTOR AUDIO 2. 7

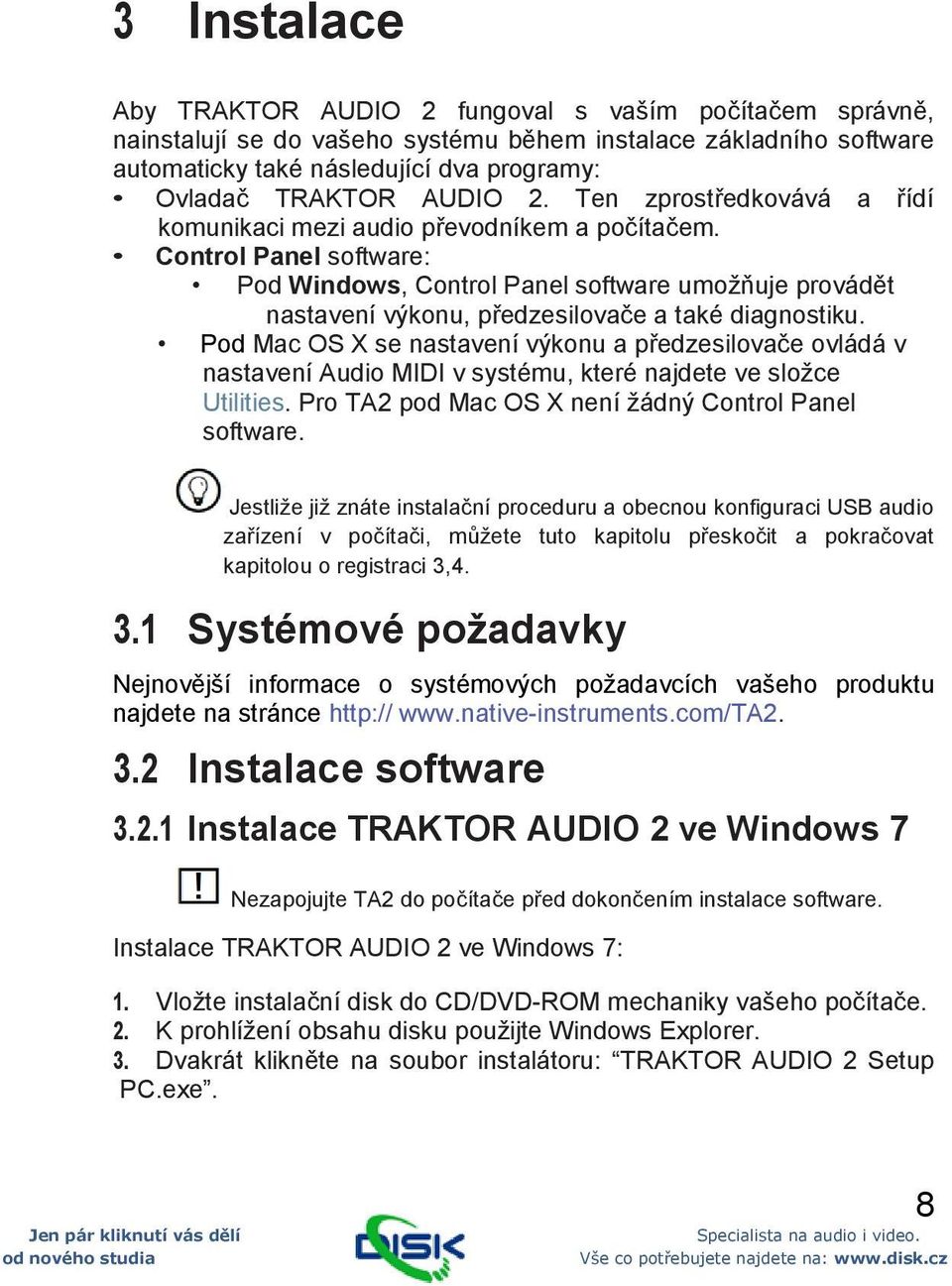

9 3 Instalace Aby TRAKTOR AUDIO 2 fungoval s vaším počítačem správně, nainstalují se do vašeho systému během instalace základního software automaticky také následující dva programy: Ovladač TRAKTOR AUDIO 2. Ten zprostředkovává a řídí komunikaci mezi audio převodníkem a počítačem. Control Panel software: Pod Windows, Control Panel software umožňuje provádět nastavení výkonu, předzesilovače a také diagnostiku. Pod Mac OS X se nastavení výkonu a předzesilovače ovládá v nastavení Audio MIDI v systému, které najdete ve složce Utilities. Pro TA2 pod Mac OS X není žádný Control Panel software. Jestliže již znáte instalační proceduru a obecnou konfiguraci USB audio zařízení v počítači, můžete tuto kapitolu přeskočit a pokračovat kapitolou o registraci 3, Systémové požadavky Nejnovější informace o systémových požadavcích vašeho produktu najdete na stránce Instalace software Instalace TRAKTOR AUDIO 2 ve Windows 7 Nezapojujte TA2 do počítače před dokončením instalace software. Instalace TRAKTOR AUDIO 2 ve Windows 7: 1. Vložte instalační disk do CD/DVD-ROM mechaniky vašeho počítače. 2. K prohlížení obsahu disku použijte Windows Explorer. 3. Dvakrát klikněte na soubor instalátoru: TRAKTOR AUDIO 2 Setup PC.exe. 8

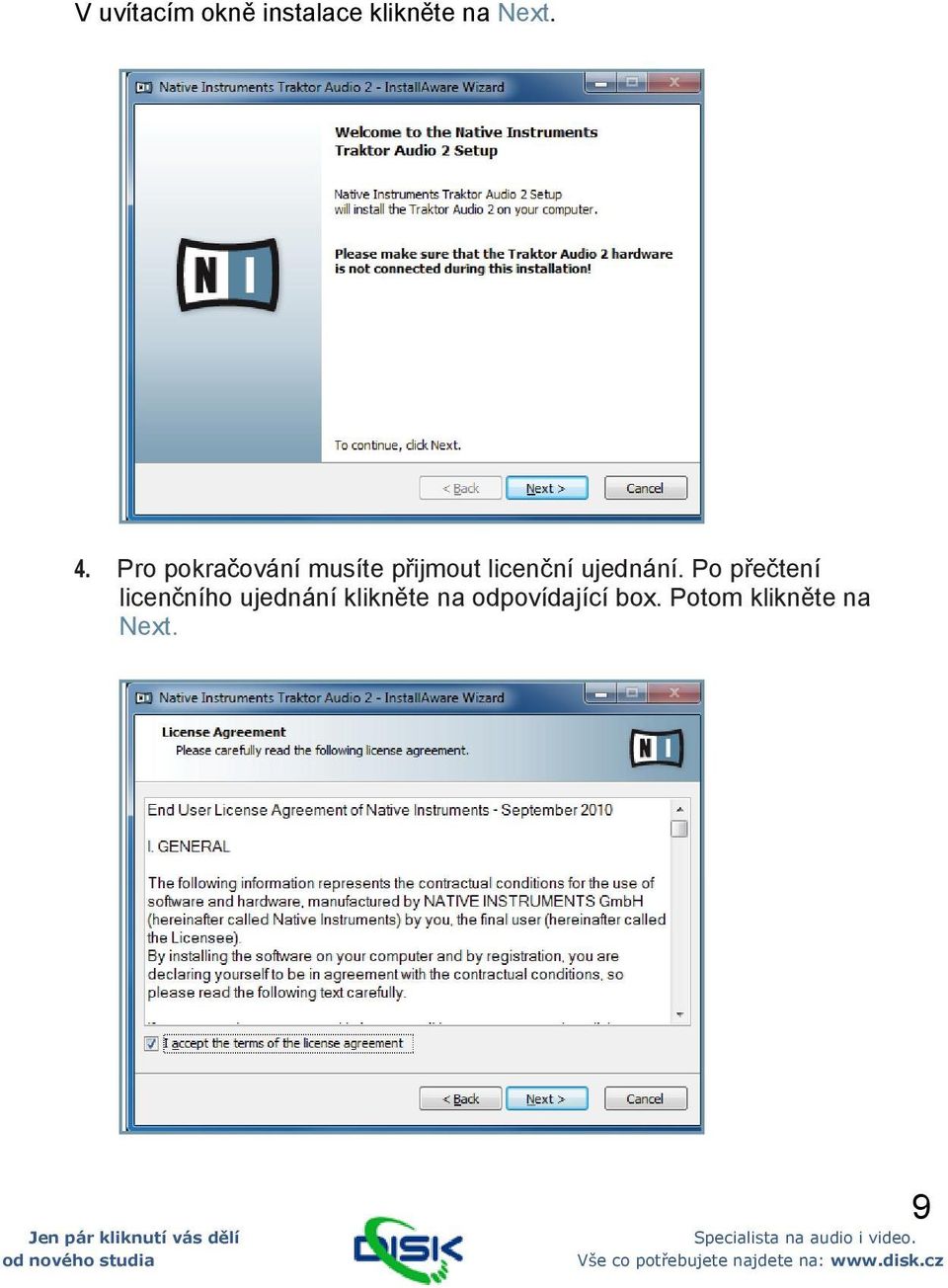

10 V uvítacím okně instalace klikněte na Next. 4. Pro pokračování musíte přijmout licenční ujednání. Po přečtení licenčního ujednání klikněte na odpovídající box. Potom klikněte na Next. 9

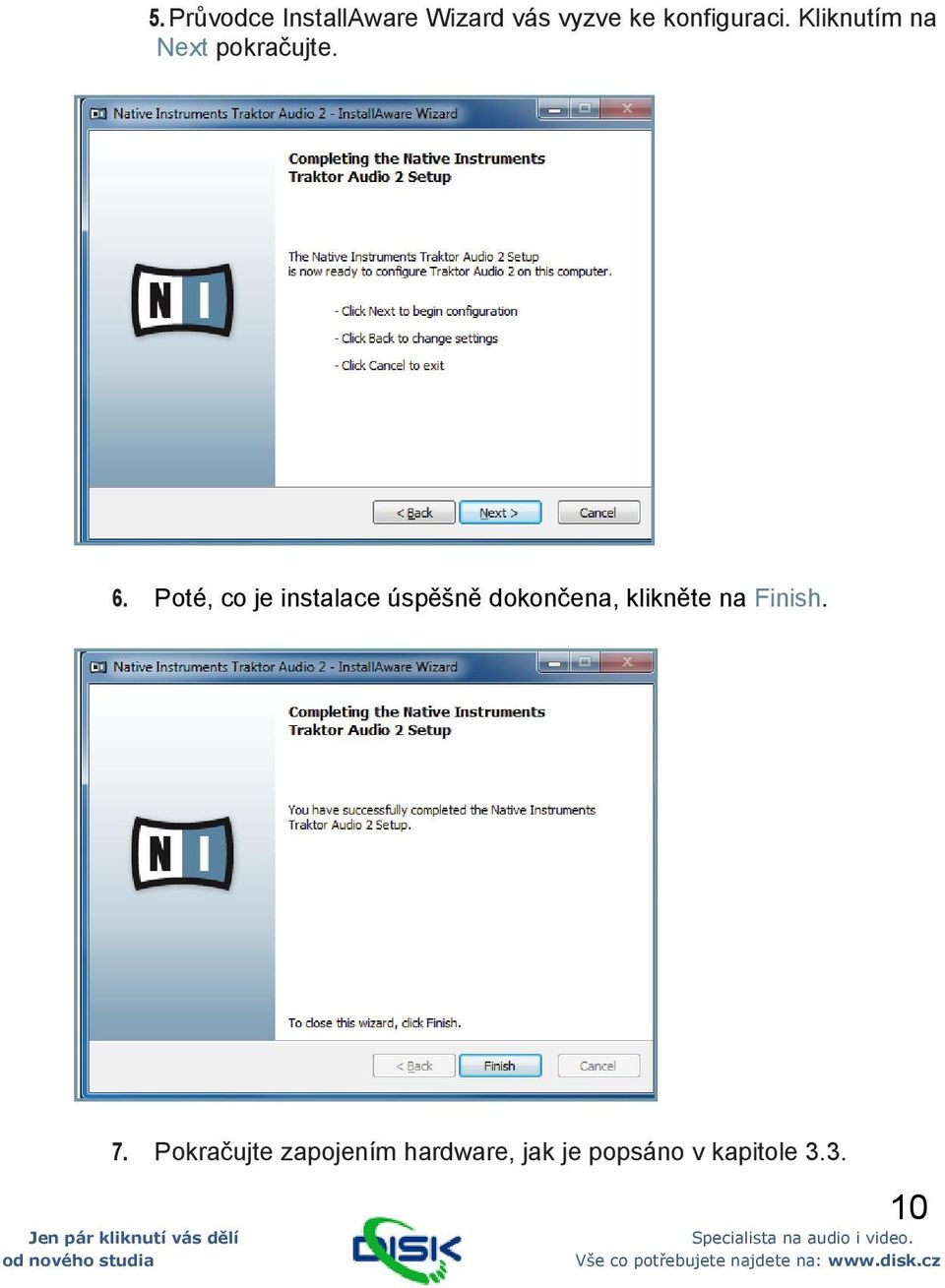

11 5. Průvodce InstallAware Wizard vás vyzve ke konfiguraci. Kliknutím na Next pokračujte. 6. Poté, co je instalace úspěšně dokončena, klikněte na Finish. 7. Pokračujte zapojením hardware, jak je popsáno v kapitole

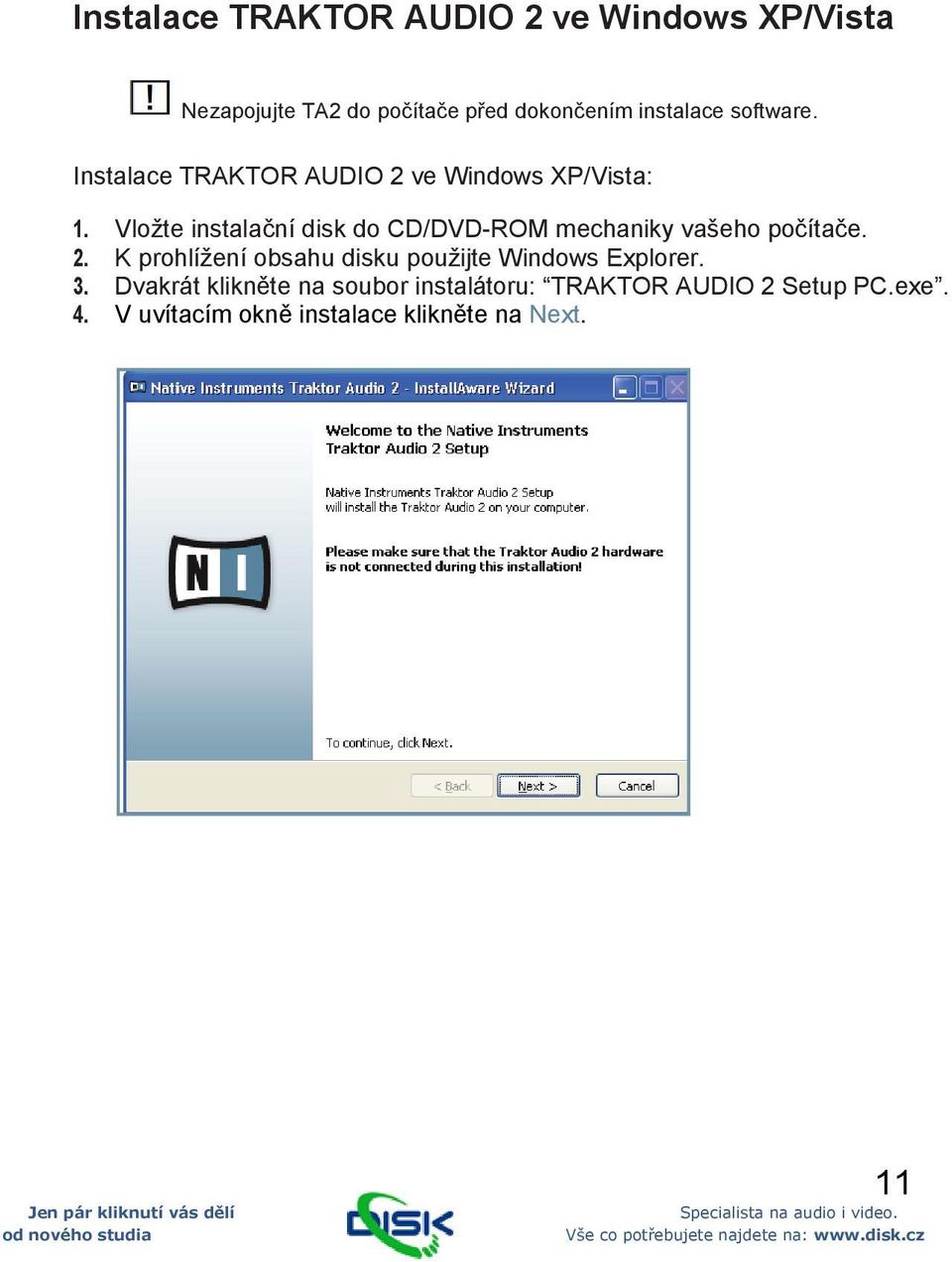

12 Instalace TRAKTOR AUDIO 2 ve Windows XP/Vista Nezapojujte TA2 do počítače před dokončením instalace software. Instalace TRAKTOR AUDIO 2 ve Windows XP/Vista: 1. Vložte instalační disk do CD/DVD-ROM mechaniky vašeho počítače. 2. K prohlížení obsahu disku použijte Windows Explorer. 3. Dvakrát klikněte na soubor instalátoru: TRAKTOR AUDIO 2 Setup PC.exe. 4. V uvítacím okně instalace klikněte na Next. 11

13 5. Pro pokračování musíte přijmout licenční ujednání. Po přečtení licenčního ujednání klikněte na odpovídající box. Potom klikněte na Next. 6. Průvodce InstallAware Wizard vás vyzve ke konfiguraci. Kliknutím na Next pokračujte. 12

14 Během instalace ovladače se objeví varování zabezpečení Windows. To neznačí žádný problém. Chcete-li pokračovat v instalaci, klikněte na Pokračovat (ve Windows XP) nebo Instalovat (ve Windows Vista). 7. Poté, co je instalace úspěšně dokončena, klikněte na Finish. 8. Pokračujte zapojením hardware, jak je popsáno v kapitole

15 3.2.2 Instalace TRAKTOR AUDIO 2 v Mac OS X Instalace TRAKTOR AUDIO 2 v Mac OS X: 1. Vložte instalační disk do CD/DVD-ROM mechaniky vašeho počítače. V Mac OS X Finder se objeví ikona zařízení. 2. Dvakrát klikněte na ikonu disku TRAKTOR AUDIO 2 a zobrazí se obsah disku. 3. Dvakrát klikněte na soubor instalátoru: Traktor Audio 2 Installer Mac.mpkg. Instalace se spustí a objeví se úvodní obrazovka. 4. Kliknutím na Continue pokračujte. 14

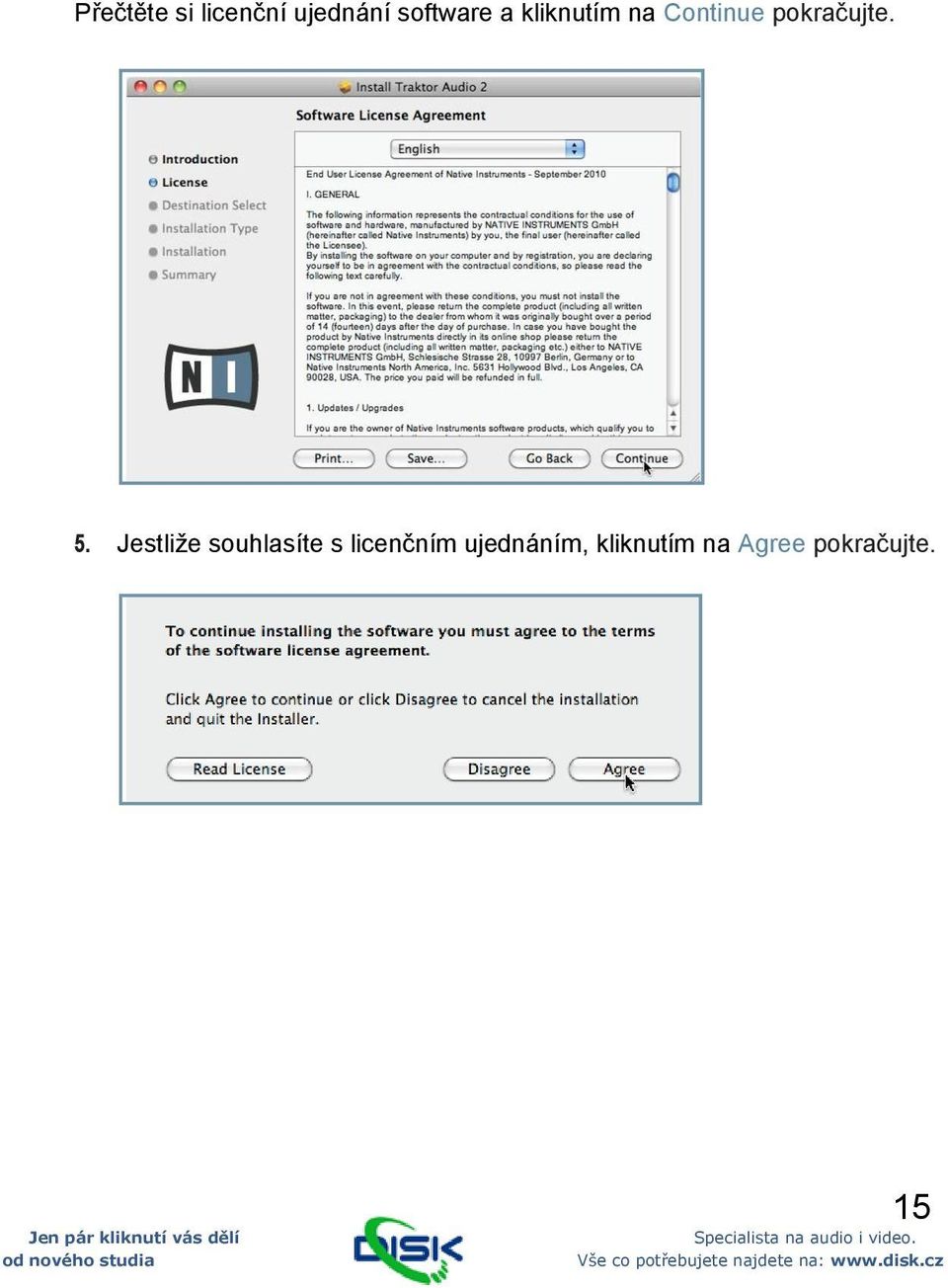

16 Přečtěte si licenční ujednání software a kliknutím na Continue pokračujte. 5. Jestliže souhlasíte s licenčním ujednáním, kliknutím na Agree pokračujte. 15

17 6. Zvolte disk, na který chcete instalovat ovladač TRAKTOR AUDIO 2 a klikněte na Continue. 7. Klikněte na Install a ovladač se nainstaluje. 16

18 Mac OS X vás vyzve k ověření instalace. Zadejte jméno a odpovídající heslo uživatele s oprávněním administrátora. 8. Jakmile je instalace úspěšně dokončena, budete vyzváni k restartu Mac. Klikněte na tlačítko Restart a instalace se dokončí. 9. Pokračujte zapojením hardware, jak je popsáno v kapitole

19 3.3 Zapojení hardware Než zapojíte hardware, ověřte, že jste nainstalovali všechny software komponenty, jak je popsáno v kapitole 3.2. Jakmile máte nainstalovaný software: Zapojte TA2 do USB 2.0 portu na počítači přiloženým USB kabelem, přibaleným v balení. Po připojení zvukové karty k počítači se do počítače automaticky nainstalují USB ovladače a zvuková karta TRAKTOR AUDIO 2 tak bude rovnou připravena k použití. Pokračujte registrací popsanou v kapitole 3.4. Pro Windows XP si projděte samostatnou sekci níže. 18

20 Pouze pro uživatele XP: Dokončení instalace ovladače zařízení Po detekci nového hardware Windows dokončí instalaci ovladače zařízení: 1. Windows XP identifikuje zvukovou kartu TRAKTOR AUDIO 2. Zvolte Ne, pokud vás Windows vyzve k hledání ovladače na internetu. 2. Během instalace ovladače zařízení se může objevit Windows upozornění, že TRAKTOR AUDIO 2 ovladač neprošel testováním Windows Logo. To je běžné a nepředstavuje to žádný problém. Chceteli pokračovat, klikněte na Pokračovat. Na počítači se objeví zpráva Nalezen nový hardware. Poté se objeví další zpráva Zařízení je připraveno k použití, která vás informuje o tom, že byla instalace ovladače zařízení úspěšně dokončena. Po dokončení instalace ovladače se instalátor spustí znovu. To je v pořádku. Opakujte předchozí kroky a nainstalujte tak všechny požadované komponenty ovladače. Veškeré software komponenty jsou nyní nainstalovány a TRAKTOR AUDIO 2 by měl být připraven k použití. Pokračujte registrací popsanou v kapitole Registrace Registrace TRAKTOR AUDIO 2 není povinná. Nicméně, doporučujeme produkt registrovat kvůli podpoře nebo v případě krádeže. Jako registrovaný uživatel budete také moci využívat exklusivních prémiových nabídek a členských výhod. Chcete-li registrovat TRAKTOR AUDIO 2 na webu Native Instruments, budete potřebovat sériové číslo na štítku aktivace produktu. Ten najdete na spodním panelu TRAKTOR AUDIO 2. Chcete-li registrovat produkt TRAKTOR AUDIO 2, navštivte naši registrační stránku na: a postupujte dle instrukcí na obrazovce. Pokračujte kapitolou 4. 19

21 4 Základní konfigurace Aby TRAKTOR AUDIO 2 fungoval jako výchozí audio výstupní zařízení vašeho počítače, musíte jej zvolit v audio preferencích systému. V kapitole 4.1 najdete související instrukce. Informace o použití TRAKTOR AUDIO 2 jako výchozího audio výstupního zařízení hudebního software najdete v kapitole Nastavení TRAKTOR AUDIO 2 jako výchozího audio výstupního zařízení vašeho systému V následujících sekcích zjistíte, jak nastavit TRAKTOR AUDIO 2 jako výchozí audio výstupní zařízení vašeho počítače Windows XP 1. Přejděte na Start > Ovládací panely > Hardware a zvuk > Zvuk. 2. V okně Zvuky a zvuková zařízení zvolte záložku Zvuk. 3. Ve výsuvném seznamu možností Výchozí zařízení zvolte TRAKTOR AUDIO Klikněte na OK, čímž potvrdíte vaši volbu a zavřete okno nastavení. TRAKTOR AUDIO 2 je nyní nastaven jako výchozí audio výstupní zařízení Windows Vista, Windows 7 1. Přejděte na Start > Ovládací panely > Hardware a zvuk > Zvuk. 2. V ovládacím panelu Zvuk zvolte záložku Přehrávání. 3. Zvolte TRAKTOR AUDIO 2 stereo výstupní kanál (Ch A, Out 1 2 nebo Ch B, Out 3 4), který chcete použít standardní audio výstup kliknutím na odpovídající zadání. 4. Klikněte na Nastavit výchozí. 5. Klikněte na OK, čímž potvrdíte vaši volbu a zavřete okno nastavení. 20

22 TRAKTOR AUDIO 2 je nyní nastaven jako výchozí audio výstupní zařízení Mac OS X 1. Otevřete System Preferences pod šedou ikonou menu Apple (symbol jablka) v levém horním rohu obrazovky. 2. V kategorii Hardware (druhá řada odshora) zvolte Sound. 3. V ovládacím panelu Sound zvolte záložku Output. 4. Z výpisu dostupných zvukových karet zvolte TRAKTOR AUDIO Zavřete panel. TRAKTOR AUDIO 2 je nyní nastaven jako výchozí audio výstupní zařízení. 4.2 Použití TRAKTOR AUDIO 2 jako audio výstupního zařízení s hudebním software Než začnete používat TRAKTOR AUDIO 2 s DJ software nebo s programem na produkci hudby, musíte zařízení nastavit jako audio výstupní zařízení daného software. Většina produkčních a DJ programů poskytuje přímý přístup k vlastnostem zvukové karty v sekci nastavení audia a MIDI v dialogu preferencí. Informace o konfiguraci audio a MIDI převodníků najdete v dokumentaci daného produkčního nebo DJ software. 21

23 5 Hardware podrobněji TRAKTOR AUDIO 2 je zvuková karta ke zpracovávání příchozího audia a posílání audia dál do počítače nebo jiného externího vybavení a to jak v analogové, tak v digitální formě. Následující informace jsou klíčové funkce a charakteristiky TRAKTOR AUDIO 2: Dva high-gain stereo výstupy Cirrus Logic 24-bit/96-kHz AD/DA konvertory Mac a PC ovladače Dvě výstupní LEDky Čelní panel 5.1 Čelní panel TRAKTOR AUDIO 2. Výstupy 1 a 2 (Line a Headphone): Tyto ¼" stereo výstupní jacky z TRAKTOR AUDIO 2 zapojte do sluchátek, DJ-mixu nebo zesilovače. Specifikace jsou identické pro oba výstupy, takže lze zapojit vaše sluchátka, zesilovač nebo DJ mix do kteréhokoliv výstupu. Jestliže chcete zapojit TRAKTOR AUDIO 2 do zařízení, které nemá ¼" vstupní jacky, např. DJ-mix nebo hi-fi zesilovač, použijte redukci ¼" jack to RCA. Pozor: Zapojení TRAKTOR AUDIO 2 do aktivních monitorů může vyžadovat další kabely a ¼" stereo jack to 2 x ¼" mono redukci (není přibalena). 22

24 Zadní panel 5.2 Zadní panel TRAKTOR AUDIO 2. 1 USB 2.0 Port: Tento port propojí TRAKTOR AUDIO 2 s počítačem. Rozhraní USB 2.0 umožňuje přenos dat a nabízí pro TRAKTOR AUDIO 2 výkonnou sběrnici. Není potřeba další externí napájení. 23

25 Horní panel 5.3 Horní panel TRAKTOR AUDIO 2 LEDky 1 a 2 výstupů A a B: Tyto LEDky monitorují zapojení a aktivitu na výstupu TRAKTOR AUDIO 2: Při zapojení TRAKTOR AUDIO 2, se LEDky krátce rozsvítí, což značí, že bylo připojeno audio k počítači. Pokud LEDky stále svítí, nelze vyhledat platný ovladač pro TRAKTOR AUDIO 2. Během operace LEDky svítí zeleně, což značí, že audio signál je aktivní a má dostatečnou úroveň. 24

26 6 Pokročilá konfigurace Windows: K veškerým pokročilým nastavením konfigurace se ve Windows dostanete prostřednictvím software Control Panel, který se nainstaloval spolu s hlavním software, což je popsáno v kapitole 3. Control Panel byste měli spustit po instalaci ovladačů, připojení hardware k počítači a nastavení převodníku jako výchozího audio výstupního zařízení (viz kapitolu 4). V této kapitole se dozvíte více o Control Panel a co lze s tímto software dělat. Pokračujte kapitolou 6.1. Mac OS X Jestliže při nastavení zaznamenáte nějaké problémy, podívejte se do průvodce problémy a potížemi (Audio Troubleshooting Guide), který najdete v sekci Information na stránce Diagnostics v Control Panel, nebo jej přímo otevřete v adresáři dokumentace tohoto software. Pokročilá nastavení audia a MIDI se provádí v Audio MIDI Setup v Mac OS X, které najdete v Applications > složka Utilities. Spusťte Audio MIDI Setup, jakmile máte zapojený hardware do počítače, nainstalované ovladače (kapitola 3) a převodník nastavený jako výchozí audio zařízení (viz kapitolu 4). Pokračujte kapitolou 6.2. Jestliže během nastavení zaznamenáte problémy, projděte si průvodce problémy a potížemi (Audio Troubleshooting Guide), ke kterému se dostanete přímo ze složky dokumentace software. 6.1 Pokročilá konfigurace ve Windows (Control Panel) Software Control Panel vám umožní konfigurovat nastavení portů, měnit nastavení performance ovladače, monitorovat performanci a detekovat chyby. Jak spustit Control Panel: Přejděte na Start > Všechny programy > Native Instruments > TRAKTOR AUDIO 2 Driver >Control Panel. 25

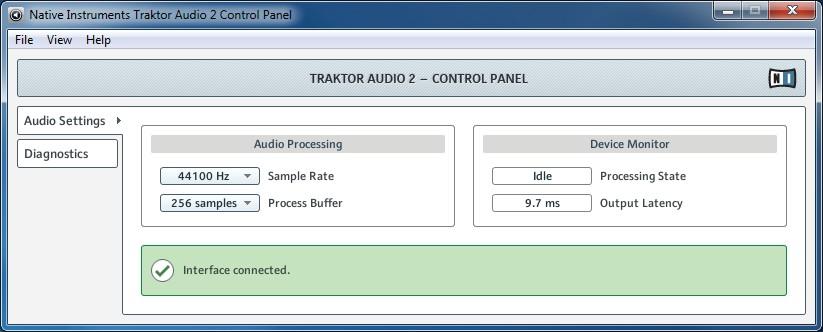

27 Pokud se vám nedaří nalézt Control Panel, pak pravděpodobně nebyl software vůbec nainstalován. V tomto případě (znovu) nainstalujte software dle popisu v kapitole 3. Nalevo v Control Panel najdete dvě záložky: Audio Settings a Diagnostics: Klikněte na záložky, čímž otevřete odpovídající stránku Control Panel. Pokračujte ke kapitolám a 6.1.2, kde najdete více informací o stránkách Control Panel Stránka Audio Settings 6.1 Stránka Audio Settings v Control Panel. Na stránce Audio Settings můžete konfigurovat latenci zvuku, vzorkovací frekvenci a monitorovat stav zařízení. Stránka Audio Settings se skládá ze dvou sekcí: Audio Processing a Device Monitor. Další informace najdete v následujících podkapitolách. Sekce Audio Processing 6.2 Sekce Audio Processing na stránce Audio Settings v Control Panel. 26

28 Sekce Audio Processing nastavuje parametry pro převod z analogového na digitální a obráceně, který provádí váš audio převodník. Má k dispozici dvě menu: Sample Rate: Zvolte vzorkovací frekvenci, která je kompatibilní s vaší hudební aplikací a vyhovuje také výkonu počítače. Vyšší vzorkovací frekvence zvyšuje kvalitu zvuku, ale také znamená vyšší zátěž na CPU. V základním nastavení je vzorkovací frekvence nastavena na Hz (CD kvalita). Vzorkovací frekvence definuje, kolik vzorků je přehráno/nahráno za jednu sekundu zvuku. Vyšší vzorkovací frekvence znamená vyšší kvalitu zvuku. Základní nastavení je Hz (což je použito pro nahrávání CD) a je absolutně dostačující pro většinu akcí a úkolů. Jestliže je cílové umístění CD, měli byste použít toto nastavení nebo jeho násobek (88200 Hz). Pro lepší porozumění: Hz je používáno pro DAT rekordéry a pro DVD (filmy) Hz a vyšší je typická frekvence pro DVD, HD DVD a audio nahrávání na Blue-ray disk. Mějte na paměti, že vyšší vzorkovací frekvence způsobuje vyšší zátěž na CPU. Chcete-li se zařízením použít více software klientů najednou, mějte na paměti, že také musí sdílet stejnou vzorkovací frekvenci. Process Buffer: Snižte velikost vyrovnávací paměti, chcete-li rychlejší odezvu mezi počítačem a audio software. Když převádíte zvukové informace na digitální a naopak, zvukový ovladač potřebuje uložit data do balíčků vyrovnávací paměti (audio buffery), které jsou posílány a zpracovávány pomocí CPU. Čím větší je vyrovnávací paměť, tím déle bude trvat signálu, než dorazí do výstupu jako zvuk. To můžete zaznamenat jako zpoždění mezi momentem, kdy stisknete klávesu na počítači nebo kontroleru a momentem, kdy skutečně uslyšíte zvuk. Toto zpoždění se nazývá latence. Pravidlem je, že menší vyrovnávací paměť znamená menší latenci. Každopádně latenci ovlivňuje více faktorů než jen velikost vyrovnávací paměti (např. rychlost CPU, velikost RAM). Měli byste začít s větší velikostí vyrovnávací paměti a postupně ji snižovat, dokud nedosáhnete perfektní rovnováhy mezi kvalitou zvuku a dobrým výkonem systému. Pokud zaznamenáte praskání ve výstupním zvuku, je velikost vyrovnávací paměti pravděpodobně příliš nízká, aby se s ní CPU vašeho počítače vypořádal, protože menší vyrovnávací paměť způsobuje vyšší zátěž pro CPU. 27

29 Sekce Device Monitor 6.3 Sekce Device Monitor na stránce Audio Settings v Control Panel. Sekce Device Monitor: zobrazí informace o stavu převodníku a o latenci výstupu vašeho systému. Má k dispozici dvě menu: Processing State: Tato sekce podává informace o stavu přístroje. Jsou tři možné stavy: Idle: převodník je zapojen, ale žádný klient neposkytuje audio data. Streaming: ovladač běží a zpracovává zvuková data. Panic: ovladač se zastavil. Objevilo se příliš mnoho USB I/O chyb v komunikaci rozhraní. Output Latency: Ukazuje velikost výstupní latence v milisekundách. 28

30 6.1.2 Stránka Diagnostics 6.4 Stránka Diagnostics v Control Panel. Stránka Diagnostics vám umožní monitorovat výkon a detekovat chyby. Informace na této stránce budou užitečné spíše pokročilejším uživatelům, nicméně v případě jakýchkoliv problémů se zvukovou kartou byste se měli na tuto stránku podívat. Stránka Diagnostics se skládá ze čtyř sekcí: Drop- Out Detection; Connection Monitor; System Performance Test; a Information. V následujících podkapitolách najdete podrobnější informace o těchto sekcích. Sekce Drop-Out Detection 6.5 Sekce Drop-Out Detection na stránce Diagnostics v Control Panel. 29

31 Sekce Drop-Out Detection poskytuje zpětnou vazbu týkající se chyb a výpadků USB vstupu/výstupu a bufferingu. Sekce má dvě okna a jedno tlačítko: USB I/O Errors: informuje o chybách USB vstupu/výstupu. Vysoký počet chyb (USB I/O Errors) poukazuje na to, že je váš systém přetížen. Buffer Underruns: Nedostatek vyrovnávací paměti se objeví, když počítač není schopen zpracovávat audio buffer včas a dostatečně rychle. Důvody nedostatku vyrovnávací paměti zahrnují například příliš mnoho spuštěných aplikací a úloh nebo příliš vysoké využití CPU hudebním programem. Zvětšení vyrovnávací paměti (parametr Process Buffer v sekci Audio Processing na stránce Audio Settings) obvykle vyřeší problémy nedostatku paměti. Reset: Kliknutím na toto tlačítko vynulujete počet chyb. Sekce Connection Monitor (přehled připojení) 6.6 Sekce Connection Monitor na stránce Diagnostics v Control Panel. Sekce Connection Monitor podává informace o připojených klientech a o chybách USB dat. Sekce má dvě okna a jedno tlačítko: Number of Clients: zobrazí počet klientů připojených k rozhraní. Více ASIO aplikací je počítáno jednotlivě. WDM a WASAPI zvýší počet o jednu aplikaci, bez ohledu na to, kolik WDM/WASAPI aplikací přehrává zvuk. USB Data Errors: počítá chyby USB dat. Zdrojem chyb připojení na USB sběrnici mohou být špatná kvalita, dlouhé kabely nebo záření. Reset: Kliknutím na toto tlačítko vynulujete počet chyb. 30

32 Sekce System Performance Test 6.7 Sekce System Performance Test na stránce Diagnostics v Control Panel. Sekce System Performance Test poskytuje možnost monitoringu hodnoty aktuální DPC (Deferred Procedure Call) latence vašeho systému Windows. Deferred Procedure Call je mechanismus Windows, který umožní procesům s vysokou prioritou (jako jsou například základní procesy systému) pozdržet procesy s nižší prioritou. Tuto specifickou DPC latenci nelze zaměňovat s celkovou latencí, která je popsána v kapitole Tato sekce obsahuje dvě okna a dvě tlačítka: Current Latency: ukazuje aktuální hodnotu DPC latence. Maximum Latency: zobrazuje nejvyšší DPC latenci, od začátku monitorování, prováděného naposledy anebo od restartování. Reset: Stiskem tlačítka resetujete hodnotu Maximum Latency na nulu. Start/Stop: Stiskem tohoto tlačítka spustíte monitoring DPC latence. Jakmile je spuštěn, tlačítko se změní na Stop. Sekce Information 6.8 Sekce Information na stránce Diagnostics v Control Panel. 31

33 Sekce Information obsahuje informace o ovladači a firmware a poskytuje přístup k průvodci problémy a potížemi (Audio Troubleshooting Guide). Tato sekce má dvě okna a jedno tlačítko: Driver Version: zobrazí verzi aktuálně nainstalovaného ovladače. Firmware Version: zobrazí verzi aktuálně nainstalovaného firmware. Troubleshooting Guide: Kliknutím na Show otevřete průvodce problémy a potížemi. 6.2 Pokročilá konfigurace v Mac OS X Pokročilá nastavení audia a MIDI se provádí v Audio MIDI Setup v Mac OS X. Jestliže během nastavení zaznamenáte problémy, projděte si průvodce problémy a potížemi (Audio Troubleshooting Guide), ke kterému se dostanete přímo ze složky dokumentace software. Jak spustit nástroj Audio MIDI Setup: Jděte na Applications > Utilities > Audio MIDI Setup. Nástroj Audio MIDI Setup se objeví v okně s názvem Audio Devices. Levá polovina okna ukazuje různé vstupy a výstupy hardware a software, které jsou v počítači nainstalovány. Jestliže jste tak ještě neučinili, klikněte na Traktor Audio 2, abyste mohli používat zařízení TRAKTOR AUDIO 2. 32

34 Okno Output 6.9 Okno Output nástroje Audio MIDI Setup v Mac OS X. Okno Output v Audio MIDI Setup vám umožní zvolit nastavení vzorkovací frekvence. Odpovídající položkou je zde výsuvné menu Format. Format: Zvolte vzorkovací frekvenci, která je kompatibilní s vaší hudební aplikací a vyhovuje také výkonu počítače. Vyšší vzorkovací frekvence zvyšuje kvalitu zvuku, ale také znamená vyšší zátěž na CPU. Vzorkovací frekvence definuje, kolik vzorků je přehráno/nahráno za jednu sekundu zvuku. Vyšší vzorkovací frekvence znamená vyšší kvalitu zvuku. Základní nastavení je Hz (což je použito pro nahrávání CD) a je absolutně dostačující pro většinu akcí a úkolů. Jestliže je cílové umístění CD, použijte toto nastavení nebo jeho násobek (88200 Hz). Pro lepší porozumění: Hz je používáno pro DAT rekordéry a pro DVD (filmy) Hz a vyšší je typická frekvence pro DVD, HD DVD a audio nahrávání na Blue-ray disk. Mějte na paměti, že vyšší vzorkovací frekvence způsobuje vyšší zátěž na CPU. Okno Input Jelikož TA 2 nenabízí žádné vstupy, je sekce Input v utilitě Audio MIDI Setup nepřístupná. 33

35 7 Použití TRAKTOR AUDIO 2 TRAKTOR AUDIO 2 můžete využít jako jednoduché audio výstupní zařízení, ale také jako zvukovou kartu se směrováním kanálů v digitálním DJing kontextu, např. s TRAKTOR 2 DJing software. V podstatě jsou dva možné scénáře pro nastavení DJing s TA2: Interní míchání (bez externího DJ mixu): Mícháte stopy uvnitř DJing software a posíláte na výstup kanálu A TRAKTOR AUDIO 2, kdežto kanál B je zapojený do sluchátek kvůli monitorování druhého digitálního decku. Externí míchání: Oba kanály A i B u TA2 jsou zapojeny do vlastních kanálů DJ mixu. Váš DJ mix využíváte pro míchání stop a sluchátka jsou zapojena do DJ mixu kvůli monitorování výstupu druhého decku. Před zapojením TA2 do počítače nebo zapojením dalších zařízení do výstupů zvukové karty: nastavte hlasitost obou kanálů A i B TRAKTOR AUDIO 2 na minimum, kontrolery hlasitosti po stranách zařízení. Po zapojení vybavení postupně zvyšujte hlasitost. Více informací o tom, jak přiřadit výstupní kanály z DJing software do TA2, nahlédněte do dokumentace software. 34

36 Problémy a potíže Informace v této kapitole by vám měly pomoci vyřešit většinu problémů, které vás mohou při užívání TRAKTOR AUDIO Řešení problémů s hardware Všechny produkty Native Instruments jsou důkladně testovány v běžných situacích při hraní a to už během vývoje. Ovšem, pokud zaznamenáte jakýkoliv problém s hardware, postupujte del následujících kroků: Ověřte, že jste nainstalovali poslední verzi ovladače a update software. Další informace najdete na webových stránkách Native Instruments. Ověřte, že je TRAKTOR AUDIO 2 převodník zapojen do USB 2.0 portu v počítači (viz 8.3). Ověřte, že je TRAKTOR AUDIO 2 zapojen přímo do USB portu počítače a ne přes USB hub (viz také 8.3). Zkuste vyměnit USB kabel (viz 8.3). Odpojte veškerá USB zařízení od počítače (kromě klávesnice/ myši). Zkuste použít jiný USB port v počítači (viz 8.3). Pokud žádná z těchto rad nepomůže, kontaktujte náš tým technické podpory. Kontaktní informace najdete na následující adrese: V případě, že je nutné vrátit TRAKTOR AUDIO 2, tým technické podpory v Native Instruments vám přidělí RA (Return Authorization - autorizaci vrácení) číslo, které budete potřebovat, aby mohlo vrácení produktu proběhnout. Vrácená balení bez RA čísla nebudou správně zařazeny a tudíž vrácení nemusí proběhnout správně. 35

37 8.2 Jak zkontrolovat, zda jsou ovladače TRAKTOR AUDIO 2 nainstalovány správně Windows Přejděte na Start > Všechny programy > Native Instruments > TRAKTOR AUDIO 2 Driver. Zde najdete pomocnou aplikaci Control Panel. Zařízení musí být zapojeno do počítače a musí být spuštěný Ovládací Panel. Jestliže jsou výsuvné nabídky nepřístupné (šedé) (takže zde nejsou žádné presety ve výpisu, žádné možnosti výběru hodnoty vzorkovací frekvence), pak je něco špatně v zapojení. Jestliže položka TRAKTOR AUDIO 2 Driver ve složce Native Instruments v menu Start není, pak se ovladač pravděpodobně nenainstaloval. Jestliže ovladač chybí, můžete jej nainstalovat dle postupu v kap. 3. Jestliže ovladač není rozpoznán, zkontrolujte USB 2.0 zapojení dle popisu v kapitole 8.3. Tak jako u každého jiného USB zařízení, přesně jeden ovladač je nainstalován pro jeden USB port. Pokud zapojíte TRAKTOR AUDIO 2 do dalšího portu, objeví se standardní dialogové okno Windows, ve kterém nainstalujete ovladač daného portu. Pokud jste již někdy dříve na vašem počítači ovladač instalovali, Windows najdou ty správné ovladače samy, jakmile spustíte jeho instalaci. Jestliže zrušíte postup instalace, ovladač se nenainstaluje a převodník nebude na daném portu fungovat. Jestliže nevíte, zda byly ovladače správně nainstalovány, doporučujeme spustit setup program TRAKTOR AUDIO 2 znovu (viz kapitolu 3). Pokud setup nejdříve hlásí, že odinstaluje ovladače, již jste ovladače dříve instalovali. V tomto případě můžete připojit zařízení do kteréhokoliv jiného USB portu a Windows najdou správný ovladač během instalace TRAKTOR AUDIO 2 do jiného USB portu. Mac OS X Pod Mac OS X, vstupte do složky System Preferences a klikněte 2x na ikonu NI USB Audio, v sekci Others. Na panelu NI USB Audio by měl být vidět zapojený převodník a některá další diagnostická data. Pokud je zařízení zapojeno do Maca, ale systém jej nedetekuje, na panelu se objeví zpráva No NI USB Audio Device connected. 36

38 Jestliže ovladač není rozpoznán, zkontrolujte USB 2.0 zapojení dle popisu v kapitole 8.3. Jestliže USB není zdroj problémů, zkuste ovladač přeinstalovat dle popisu v kapitole USB problémy a potíže Pokud zaznamenáte problémy, které by mohly být způsobeny USB spojením mezi TRAKTOR AUDIO 2 a vaším počítačem, ověřte si nejprve následující kapitoly; několik možných zdrojů USB problémů je zde uvedeno USB 2.0 je podmínkou TRAKTOR AUDIO 2 má USB 2.0 převodník a nebude vůbec fungovat přes port USB 1.0/ Zkuste jiný USB kabel Špatný USB kabel může být příčinou audio dropoutů a dalších problémů se spojením. Důrazně doporučujeme vyzkoušet jiný kabel, pokud zaznamenáte jakékoliv problémy. Také se ujistěte, že je na kabelu oficiální USB logo Použití napájeného USB 2.0 hubu Zapojte TRAKTOR AUDIO 2 do USB 2.0 portu přímo na PC. Ovšem, v určitých situacích můžete napájený USB hub fungovat také (např., když jsou problémy se zapojením TRAKTOR AUDIO 2 do vlastního portu USB) Doporučené USB porty (pouze MacBook) Aktuální seznam doporučených portů na Mac noteboocích (MacBook a MacBook Pro). Projděte si část Knowledge Base na questions/

39 8.3.5 Deaktivujte úsporný režim USB (pouze Windows) Jestliže TRAKTOR AUDIO 2 způsobuje chyby a výpadky, nebo vykazuje špatný výkon v PC s Windows, deaktivujte nejprve správu napájení do USB hubů; viz dokumentaci Windows, kde najdete další informace a instrukce Aktualizujte ovladač Kdykoliv zaznamenáte problémy, měli byste také zkontrolovat, zda máte nainstalovanou nejnovější verzi software. Aktualizace najdete na domovské stránce produktu na našem webu: Fyzicky překonfigurujte TRAKTOR AUDIO 2 Zapojte TRAKTOR AUDIO 2 do jiného USB portu v PC. Vyzkoušejte všechny USB porty v počítači, dokud nenajdete ten nejlépe fungující. 8.5 Zkontrolujte své IRQ (pouze Windows) IRQ je zkratkou pro Interrupt Request - požadavek na přerušení. Toto je způsob, jakým Windows alokují zdroje do různých zařízení a portů ve vašem systému. Jestliže je TRAKTOR AUDIO 2 na portu, který sdílí IRQ s jinými zařízeními, může nastat IRQ konflikt. Projděte si Knowledge Base na webu Native Instruments a kontaktujte podporu. 38

40 Pomoc Native Instruments poskytuje různé prostředky podpory a zdroje informací registrovaným uživatelům. 9.1 Readme / Knowledge Base / Technická podpora Readme Vždy si přečtěte soubor Readme, který najdete na instalačním CD. Obsahuje důležité informace a veškeré nejnovější změny, které nemusí být v této příručce. Databáze znalostí Knowledge Base najdete na knowledgebase. Pokud chcete procházet Knowledge Base, musíte se nejprve přihlásit na svůj uživatelský účet. Informace o registraci uživatelského účtu najdete v kapitole 3.4. Technická podpora Tým technické podpory můžete najít online na > Support > Product Support. Následující formulář po vás bude chtít informace o prostředí vašeho hardware a software, což poskytne bližší informace našemu týmu technické podpory. Ve své komunikaci s týmem podpory byste měli poskytnout co nejvíce informací; o hardware, operačním systému a software, se kterým pracujete. Ve vašem popisu byste měli zmínit: Jak reprodukovat problém Jak jste již zkusili problém opravit Popis vašeho nastavení, včetně veškerého hardware a software Přesný model a technické specifikace počítače 39

41 9.2 Fórum Projděte si fóra NI TRAKTOR a NI produkce, kde můžete diskutovat o všech aspektech TRAKTOR AUDIO 2 a TRAKTOR LE s ostatními uživateli: a Aktualizace Kdykoliv zaznamenáte problémy, měli byste také zkontrolovat, zda máte nainstalovanou nejnovější verzi software. Aktualizace najdete na domovské stránce produktu na našem webu: 40

42 10 Appendix 10.1 Latence a buffer Když převádíte zvukové informace na digitální a naopak, zvukový ovladač potřebuje uložit data do balíčků vyrovnávací paměti (audio buffery), které jsou posílány a zpracovávány pomocí CPU vašeho PC. Čím větší je vyrovnávací paměť, tím déle bude trvat signálu, než dorazí do výstupu jako zvuk. To můžete zaznamenat jako zpoždění mezi stisknutím tlačítka na přístroji, které ovládá příslušný hudební software v počítači a reprodukcí zvuku z výstupu. Naštěstí, s dnešními moderními počítači a s ovladači zvukových karet s nízkou latencí je toto zpoždění obvykle velmi malé (např. tři milisekundy je přibližně stejné zpoždění zvuku, jako když lusknete prsty jeden metr od uší). Latenci je nutné udržovat na minimu, aby bylo možné se software nástroji a DJ aplikacemi pracovat a hrát. Na jak nízkou latenci mohu jít? 1.5 ms latence se blíží teoretickému minimu, protože vždy bude nějakou dobu trvat zpracování informací v počítači. Mějte na paměti, že ultra nízké nastavení velikosti bufferu (stejně jako vyšší vzorkovací frekvence) zaměstnávají váš počítač daleko více, což může nepříznivě ovlivnit výkon. V kapitole 6 najdete návod, jak nastavit velikost bufferu a vzorkovací frekvenci pro menší latenci. Jestliže se stále nemůžete zbavit audio výpadků, praskání a šumu nastavením velikosti bufferu a jiné vzorkovací frekvence, zkontrolujte svůj systém pomocí DPC Latency Checker programu pro Windows, který najdete na Jiné typy ASIO Je velice důležité používat vyhrazený ASIO ovladač, zapsaný pro TRAKTOR AUDIO 2 a nainstalovaný během instalace software (kapitola 3) TRAKTOR AUDIO 2. Jsou také generické ASIO ovladače (pro Windows), obvykle nazývané ASIO DirectX Full Duplex Driver nebo ASIO Multimedia Driver. Jestliže si nejste jisti, který z nich použít, vyzkoušejte všechny a vyberte si ten, který vykazuje nejmenší latenci. 41
