1 Představení notebooku Uživatelská příručka

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Bluetooth je ochranná známka příslušného vlastníka a je užívána společností Hewlett- Packard Company v souladu s licencí. Microsoft a Windows jsou registrované ochranné známky společnosti Microsoft Corporation v USA. Logo SD je obchodní známka příslušného vlastníka. Důležité informace o produktu Tato uživatelská příručka popisuje funkce, kterými je vybavena většina modelů. Může se stát, že některé funkce nebudou ve vašem počítači k dispozici. Informace uvedené v této příručce se mohou změnit bez předchozího upozornění. Jediné záruky na produkty a služby společnosti HP jsou výslovně uvedeny v prohlášení o záruce, které je každému z těchto produktů a služeb přiloženo. Žádná ze zde uvedených informací nezakládá další záruky. Společnost HP není zodpovědná za technické nebo redakční chyby ani za opomenutí vyskytující se v tomto dokumentu. První vydání: Červen 2009 Číslo dokumentu:

3 Upozornění o bezpečnosti VAROVÁNÍ! Abyste snížili riziko úrazů způsobených teplem nebo přehřátí počítače, nepokládejte si počítač na klín a neblokujte větrací otvory. Používejte počítač výhradně na rovném tvrdém povrchu. Dejte pozor, aby proudění vzduchu nebránil jiný pevný povrch, jako například tiskárna, ani měkký povrch, například polštáře, silné pokrývky či šaty. Do kontaktu s kůží nebo měkkým povrchem, jako jsou polštáře, silné pokrývky nebo šaty, nesmí přijít za provozu ani adaptér střídavého proudu. Počítač a adaptér střídavého proudu splňují limity pro teplotu uživateli přístupných povrchů, které jsou definovány v mezinárodním standardu pro bezpečnost zařízení informačních technologií (IEC 60950). iii

4 iv Upozornění o bezpečnosti

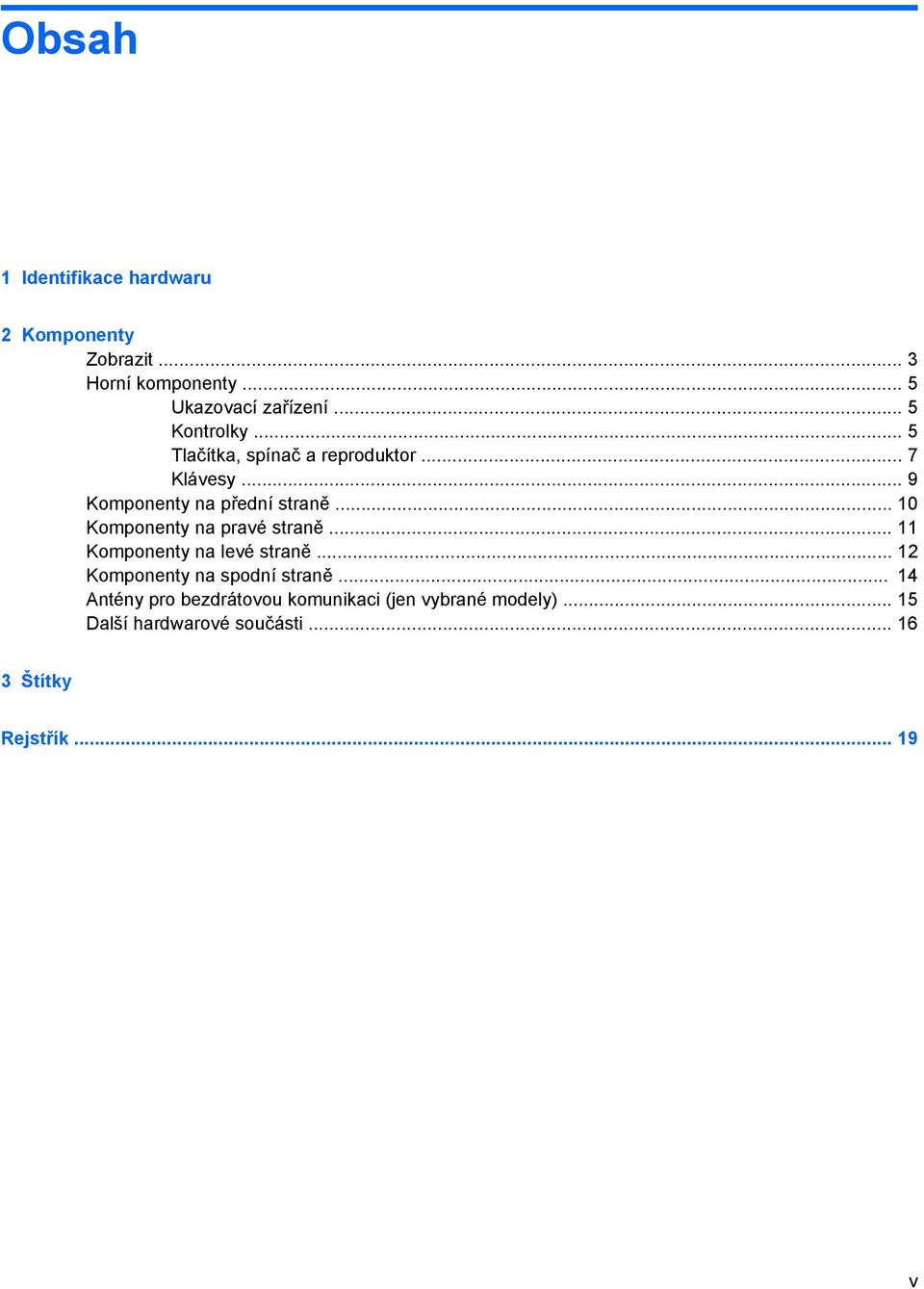

5 Obsah 1 Identifikace hardwaru 2 Komponenty Zobrazit... 3 Horní komponenty... 5 Ukazovací zařízení... 5 Kontrolky... 5 Tlačítka, spínač a reproduktor... 7 Klávesy... 9 Komponenty na přední straně Komponenty na pravé straně Komponenty na levé straně Komponenty na spodní straně Antény pro bezdrátovou komunikaci (jen vybrané modely) Další hardwarové součásti Štítky Rejstřík v

6 vi

7 1 Identifikace hardwaru Chcete-li zobrazit seznam hardwaru nainstalovaného v počítači, postupujte následovně: 1. Klepněte na příkaz Start > Tento počítač. 2. V levé části okna Systémové úlohy vyberte položku Zobrazit systémové informace. 3. Vyberte kartu Hardware > Správce zařízení. Pomocí nástroje Správce zařízení lze také přidávat hardware nebo upravovat konfiguraci zařízení. 1

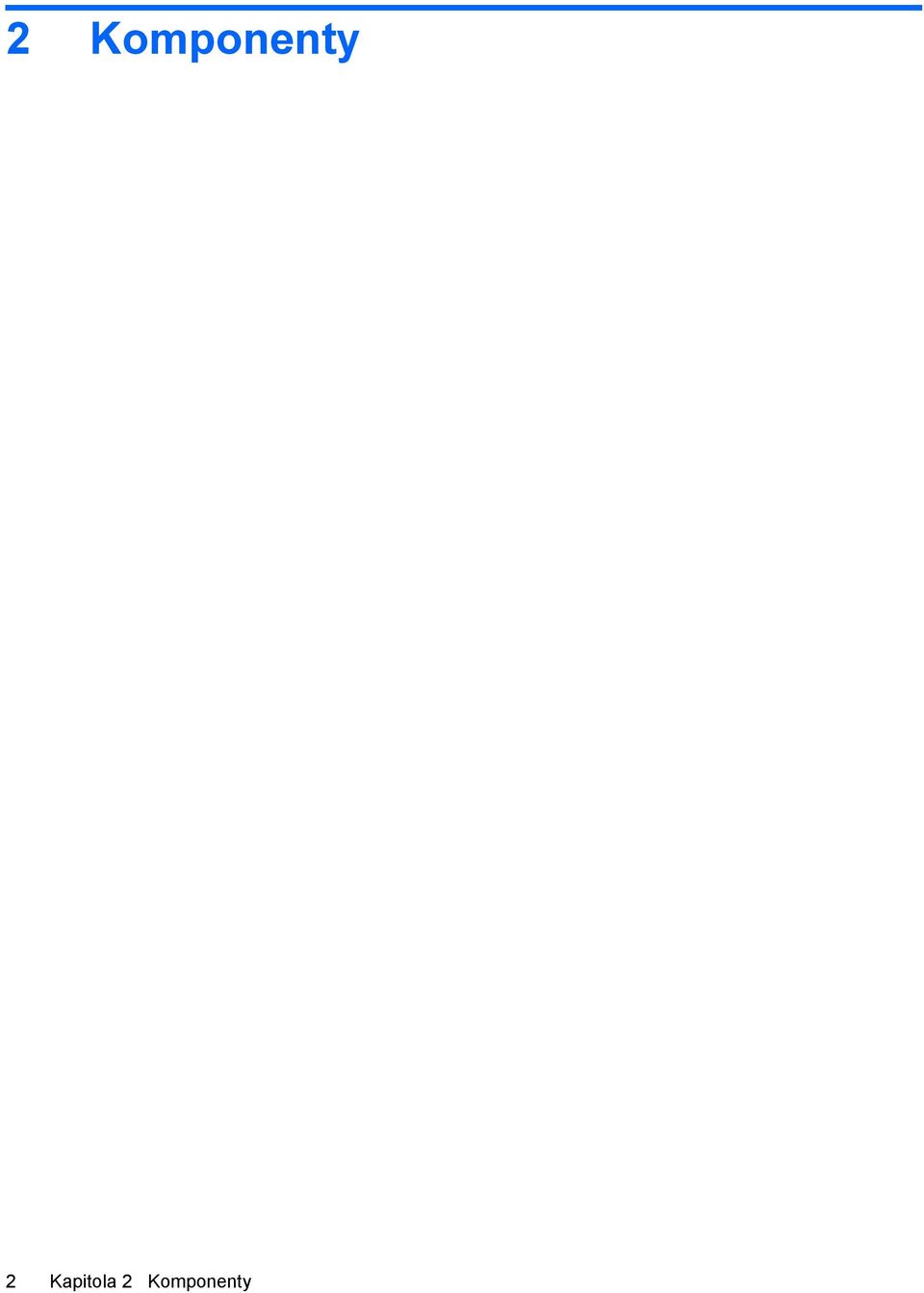

8 2 Komponenty 2 Kapitola 2 Komponenty

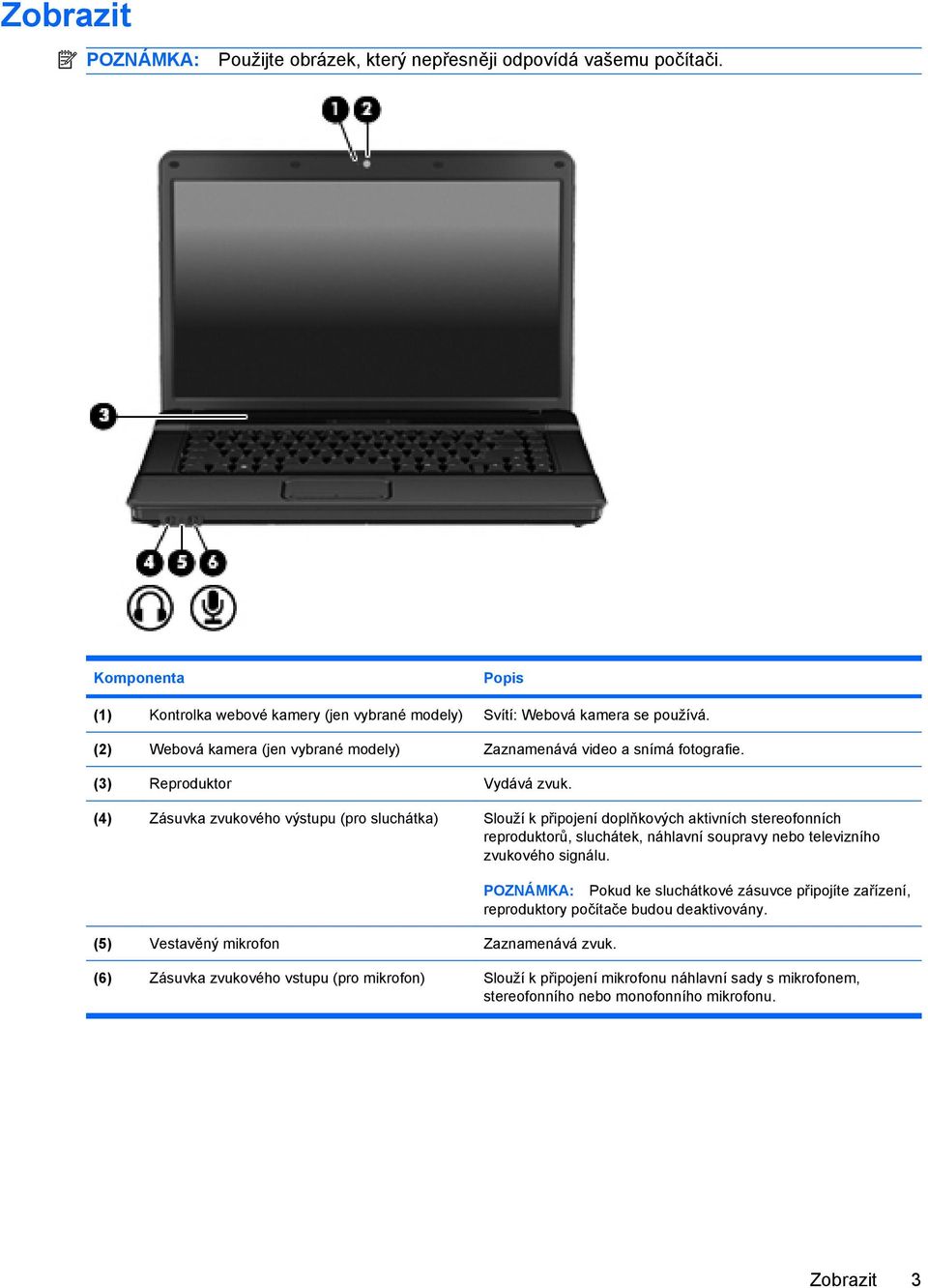

9 Zobrazit POZNÁMKA: Použijte obrázek, který nepřesněji odpovídá vašemu počítači. Komponenta (1) Kontrolka webové kamery (jen vybrané modely) Svítí: Webová kamera se používá. (2) Webová kamera (jen vybrané modely) Zaznamenává video a snímá fotografie. (3) Reproduktor Vydává zvuk. (4) Zásuvka zvukového výstupu (pro sluchátka) Slouží k připojení doplňkových aktivních stereofonních reproduktorů, sluchátek, náhlavní soupravy nebo televizního zvukového signálu. (5) Vestavěný mikrofon Zaznamenává zvuk. POZNÁMKA: Pokud ke sluchátkové zásuvce připojíte zařízení, reproduktory počítače budou deaktivovány. (6) Zásuvka zvukového vstupu (pro mikrofon) Slouží k připojení mikrofonu náhlavní sady s mikrofonem, stereofonního nebo monofonního mikrofonu. Zobrazit 3

10 Komponenta (1) Kontrolka webové kamery (jen vybrané modely) Svítí: Webová kamera se používá. (2) Webová kamera (jen vybrané modely) Zaznamenává video a snímá fotografie. (3) Reproduktor Vydává zvuk. (4) Zásuvka zvukového výstupu (pro sluchátka) Slouží k připojení doplňkových aktivních stereofonních reproduktorů, sluchátek, náhlavní soupravy nebo televizního zvukového signálu. (5) Vestavěný mikrofon Zaznamenává zvuk. POZNÁMKA: Pokud ke sluchátkové zásuvce připojíte zařízení, reproduktory počítače budou deaktivovány. (6) Zásuvka zvukového vstupu (pro mikrofon) Slouží k připojení mikrofonu náhlavní sady s mikrofonem, stereofonního nebo monofonního mikrofonu. 4 Kapitola 2 Komponenty

11 Horní komponenty Ukazovací zařízení Komponenta (1) TouchPad* Slouží k přesunutí ukazatele, výběru nebo aktivaci položek na obrazovce. (2) Levé tlačítko zařízení TouchPad* Používá se stejně jako levé tlačítko externí myši. (3) Oblast posunování zařízení TouchPad Posouvá nahoru a dolů. (4) Pravé tlačítko zařízení TouchPad* Používá se stejně jako pravé tlačítko externí myši. * V této tabulce je popsáno nastavení od výrobce. Chcete-li zjistit nebo změnit předvolby ukazovacího zařízení, vyberte položku Start > Ovládací panel > Tiskárny a jiný hardware > Myš. Kontrolky Horní komponenty 5

12 Komponenta (1) Kontrolka funkce caps lock Svítí: Funkce caps lock je zapnutá. (2) Kontrolka bezdrátového připojení Modrá: Je zapnuto integrované bezdrátové zařízení, například zařízení pro bezdrátovou síť WLAN nebo zařízení Bluetooth. Oranžová: Všechna bezdrátová zařízení jsou vypnuta. (3) Kontrolka napájení Svítí: Počítač je zapnutý. Bliká: Počítač je v úsporném režimu. Nesvítí: Počítač je vypnutý nebo v režimu spánku. 6 Kapitola 2 Komponenty

13 Tlačítka, spínač a reproduktor POZNÁMKA: Použijte obrázek, který nepřesněji odpovídá vašemu počítači. Komponenta (1) Vestavěný vypínač displeje Vypne displej, pokud zavřete víko panelu a počítač je zapnutý. (2) Tlačítko bezdrátového připojení Zapíná a vypíná funkci bezdrátového připojení, vlastní bezdrátové připojení však nevytváří. POZNÁMKA: Pro vytvoření bezdrátového připojení musíte připojení nastavit nebo se připojit. (3) Tlačítko napájení Pokud je počítač vypnutý, stisknutím tlačítka počítač zapněte. (4) Reproduktor Vydává zvuk. Pokud je počítač zapnutý, stisknutím tlačítka počítač vypněte. Pokud je počítač v úsporném režimu, krátce stiskněte tlačítko; úsporný režim se ukončí. Pokud je počítač v režimu spánku, krátce stiskněte tlačítko; režim spánku se ukončí. Pokud počítač přestane reagovat a funkce vypnutí systému Windows nefungují, vypněte počítač přidržením tlačítka napájení po dobu alespoň 5 sekund. Pokud chcete o nastavení napájení získat více informací, vyberte položku Start > Ovládací panely > Výkon a údržba > Možnosti napájení. Horní komponenty 7

14 Komponenta (1) Vestavěný vypínač displeje Vypne displej, pokud zavřete víko panelu a počítač je zapnutý. (2) Tlačítko bezdrátového připojení Zapíná a vypíná funkci bezdrátového připojení, vlastní bezdrátové připojení však nevytváří. POZNÁMKA: Pro vytvoření bezdrátového připojení musíte připojení nastavit nebo se připojit. (3) Tlačítko napájení Pokud je počítač vypnutý, stisknutím tlačítka počítač zapněte. (4) Reproduktor Vydává zvuk. Pokud je počítač zapnutý, stisknutím tlačítka počítač vypněte. Pokud je počítač v úsporném režimu, krátce stiskněte tlačítko; úsporný režim se ukončí. Pokud je počítač v režimu spánku, krátce stiskněte tlačítko; režim spánku se ukončí. Pokud chcete o nastavení napájení získat více informací, vyberte Start > Ovládací panely > Výkon a údržba > Možnosti napájení. 8 Kapitola 2 Komponenty

15 Klávesy POZNÁMKA: Váš počítač se může od obrázku v této kapitole mírně lišit. Komponenta (1) Klávesa esc Při stisknutí v kombinaci s klávesou fn zobrazí informace o systému. (2) Klávesa fn Stisknutím v kombinaci s funkční klávesou nebo klávesou esc lze vykonat často používané systémové funkce. (3) Logo Windows, klávesa Zobrazí nabídku Start systému Windows. (4) Windows, klávesa aplikací Zobrazí místní nabídku položky, na které je umístěn ukazatel. (5) Klávesy integrované číselné klávesnice Lze ji používat stejně jako klávesy externí číselné klávesnice. (6) Funkční klávesy Stisknutím v kombinaci s klávesou fn lze aktivovat často používané systémové funkce. Horní komponenty 9

16 Komponenty na přední straně Komponenta (1) Zásuvka zvukového výstupu (pro sluchátka) Slouží k připojení doplňkových aktivních stereofonních reproduktorů, sluchátek, náhlavní soupravy nebo televizního zvukového signálu. (2) Vestavěný mikrofon Zaznamenává zvuk. POZNÁMKA: Pokud ke sluchátkové zásuvce připojíte zařízení, reproduktory počítače budou deaktivovány. (3) Zásuvka zvukového vstupu (pro mikrofon) Slouží k připojení mikrofonu náhlavní sady s mikrofonem, stereofonního nebo monofonního mikrofonu. (4) Čtečka karet SD Card Podporuje následující formáty doplňkových digitálních karet: Karta MultiMediaCard (MMC) Karta MultiMediaCard 4.2 (MMC Plus, včetně MMC Plus HC) Karta Secure Digital (SD) Memory Card Karta Secure Digital High Capacity Memory Card (SDHC) Karta Secure Digital High Speed (SDHS) Memory Card 10 Kapitola 2 Komponenty

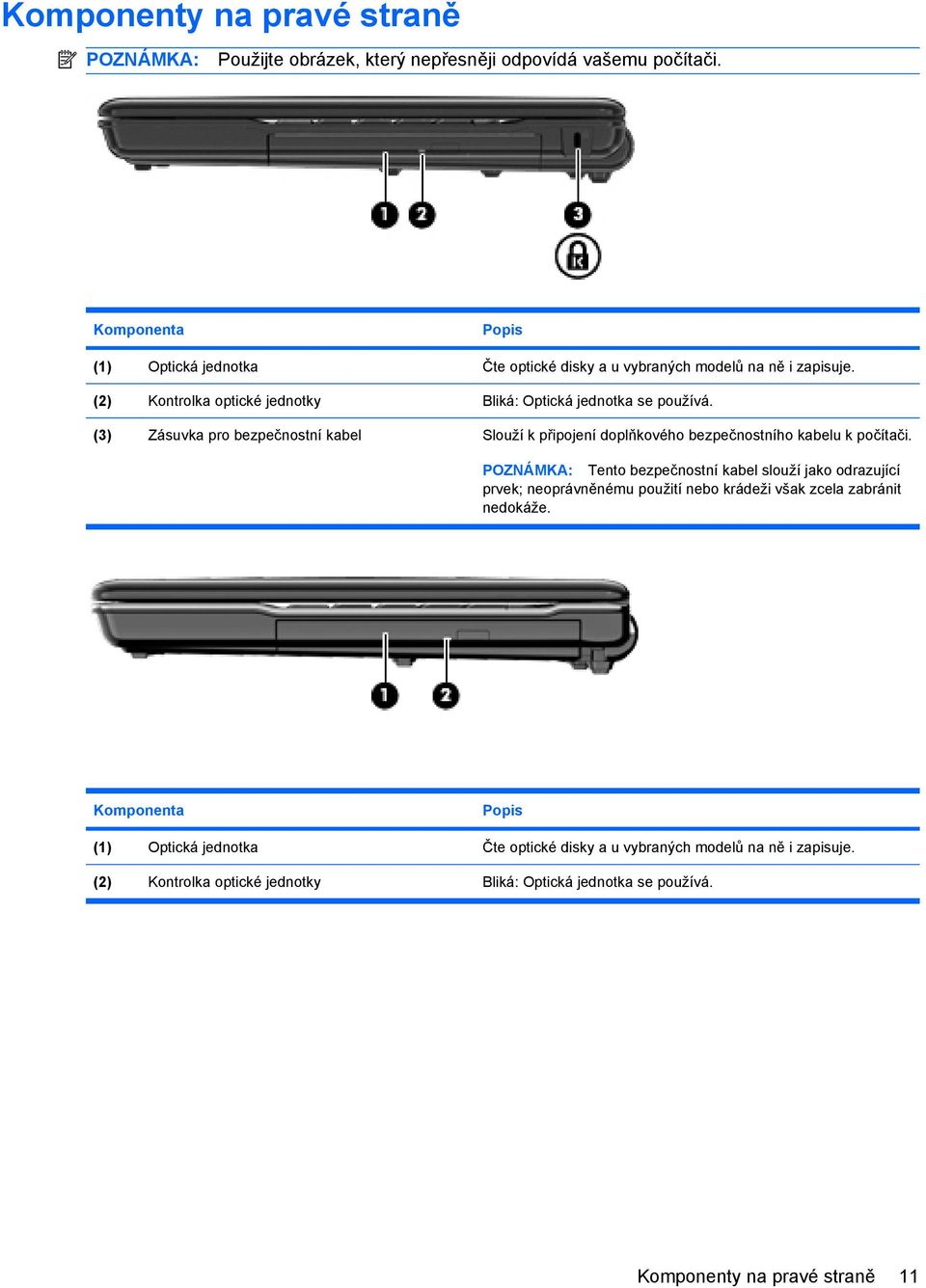

17 Komponenty na pravé straně POZNÁMKA: Použijte obrázek, který nepřesněji odpovídá vašemu počítači. Komponenta (1) Optická jednotka Čte optické disky a u vybraných modelů na ně i zapisuje. (2) Kontrolka optické jednotky Bliká: Optická jednotka se používá. (3) Zásuvka pro bezpečnostní kabel Slouží k připojení doplňkového bezpečnostního kabelu k počítači. POZNÁMKA: Tento bezpečnostní kabel slouží jako odrazující prvek; neoprávněnému použití nebo krádeži však zcela zabránit nedokáže. Komponenta (1) Optická jednotka Čte optické disky a u vybraných modelů na ně i zapisuje. (2) Kontrolka optické jednotky Bliká: Optická jednotka se používá. Komponenty na pravé straně 11

18 Komponenty na levé straně POZNÁMKA: Použijte obrázek, který nepřesněji odpovídá vašemu počítači. Komponenta (1) Slot pro karty ExpressCard Podporuje volitelné karty ExpressCard. (2) Zásuvka RJ-11 (modem) (pouze vybrané modely) Slouží k připojení kabelu modemu. (3) Ventilátor Umožňuje proudění vzduchu k ochlazení vnitřních komponent. POZNÁMKA: Z důvodu chlazení interních komponent a zabránění jejich přehřátí se ventilátor počítače spouští automaticky. Zapínání a vypínání interního ventilátoru během normálního používání počítače je tedy normální. (4) Port externího monitoru Slouží k připojení externího monitoru VGA nebo projektoru. (5) Kontrolka stavu baterie Oranžová: Baterie se nabíjí. Tyrkysová: Stav baterie se blíží úplné kapacitě nabití. Blikající oranžová: Baterie, která je jediným zdrojem napájení, je téměř vybitá. Jakmile je baterie téměř vybitá, kontrolka stavu baterie začne rychle blikat. Nesvítí: Pokud je počítač připojen k externímu zdroji napájení, kontrolka bude vypnutá, jestliže jsou všechny baterie v počítači plně nabité. Pokud počítač není připojen k externímu zdroji napájení, kontrolka bude vypnutá, dokud baterie nedosáhne nízké úrovně nabití. (6) Konektor napájení Slouží k připojení adaptéru střídavého proudu. (7) Zásuvka pro síť (RJ-45) Slouží k připojení síťového kabelu. (8) Porty USB (3) Připojení volitelných zařízení USB. 12 Kapitola 2 Komponenty

19 Komponenta (1) Slot pro karty ExpressCard Podporuje volitelné karty ExpressCard. (2) Zásuvka pro bezpečnostní kabel Slouží k připojení doplňkového bezpečnostního kabelu k počítači. POZNÁMKA: Tento bezpečnostní kabel slouží jako odrazující prvek; neoprávněnému použití nebo krádeži však zcela zabránit nedokáže. (3) Zásuvka RJ-11 (modem) (pouze vybrané modely) Slouží k připojení kabelu modemu. (4) Ventilátor Umožňuje proudění vzduchu k ochlazení vnitřních komponent. POZNÁMKA: Z důvodu chlazení interních komponent a zabránění jejich přehřátí se ventilátor počítače spouští automaticky. Zapínání a vypínání interního ventilátoru během normálního používání počítače je tedy normální. (5) Port externího monitoru Slouží k připojení externího monitoru VGA nebo projektoru. (6) Kontrolka stavu baterie Oranžová: Baterie se nabíjí. Tyrkysová: Stav baterie se blíží úplné kapacitě nabití. Blikající oranžová: Baterie, která je jediným zdrojem napájení, je téměř vybitá. Jakmile je baterie téměř vybitá, kontrolka stavu baterie začne rychle blikat. Nesvítí: Pokud je počítač připojen k externímu zdroji napájení, kontrolka bude vypnutá, jestliže jsou všechny baterie v počítači plně nabité. Pokud počítač není připojen k externímu zdroji napájení, kontrolka bude vypnutá, dokud baterie nedosáhne nízké úrovně nabití. (7) Konektor napájení Slouží k připojení adaptéru střídavého proudu. (8) Zásuvka pro síť (RJ-45) Slouží k připojení síťového kabelu. (9) Porty USB (3) Připojení volitelných zařízení USB. Komponenty na levé straně 13

20 Komponenty na spodní straně Komponenta (1) Bateriová pozice Je v ní uložena baterie. (2) Uvolňovací západky baterie (2) Slouží k uvolnění baterie z bateriové pozice. (3) Větrací otvory (4) Umožňují proudění vzduchu k ochlazení vnitřních součástí. POZNÁMKA: Z důvodu chlazení interních komponent a zabránění jejich přehřátí se ventilátor počítače spouští automaticky. Zapínání a vypínání interního ventilátoru během normálního používání počítače je tedy normální. (4) Pozice paměťového modulu Obsahuje zásuvky paměťového modulu. (5) Pozice pro modul WLAN Obsahuje zásuvku pro modul bezdrátové sítě LAN. UPOZORNĚNÍ: Aby nedošlo k narušení stability systému a zobrazení varování, nahrazujte modul WLAN pouze modulem schváleným k použití v počítači příslušným úřadem, který vydává směrnice pro bezdrátová zařízení ve vaší zemi. Pokud při výměně modulu obdržíte varovnou zprávu, vyjměte jej, abyste obnovili fungování počítače a poté kontaktujte technickou podporu pomocí Nápovědy a odborné pomoci. (6) Pozice pevného disku Je zde umístěn pevný disk a zařízení Bluetooth. 14 Kapitola 2 Komponenty

21 Antény pro bezdrátovou komunikaci (jen vybrané modely) U vybraných modelů počítače alespoň 2 bezdrátové antény posílají a přijímají signály z jednoho nebo více bezdrátových zařízení. Tyto antény jsou ukryté v počítači. POZNÁMKA: Pro zajištění optimálního přenosu nezakrývejte oblasti antén. Chcete-li získat informace o směrnicích pro bezdrátová zařízení platná pro danou zemi, viz část Poznámky o předpisech, bezpečnosti a prostředí. Tato oznámení se nacházejí v Nápovědě a odborné pomoci. Antény pro bezdrátovou komunikaci (jen vybrané modely) 15

22 Další hardwarové součásti Komponenta (1) Napájecí kabel* Slouží k připojení adaptéru střídavého proudu k napájecí zásuvce. (2) Adaptér střídavého proudu Převádí střídavý proud na stejnosměrný. (3) Baterie* Napájí počítač, pokud není připojen k externímu zdroji napájení. (4) Modemový kabel (jen vybrané modely)* Slouží k připojení interního modemu k telefonní zásuvce RJ-11 nebo adaptéru modemu pro určitou zemi nebo oblast. * Modemové kabely, baterie a napájecí kabely a adaptéry kabelu modemu se mohou lišit v závislosti na oblasti a zemi použití. 16 Kapitola 2 Komponenty

23 3 Štítky Štítky na počítači poskytují informace, které jsou vhodné pro řešení problémů se systémem nebo k zajištění kompatibility počítače na cestách do zahraničí. Servisní štítek Poskytuje informace o značce produktu, názvu řady, sériovém čísle (s/n) a čísle produktu (p/n) počítače. Název produktu (1). Toto je jméno produktu, které je uvedeno na přední části vašeho notebooku. Výrobní číslo (s/n) (2). Toto je alfanumerické označení, které je unikátní pro každý produkt. Číslo dílu/číslo produktu (p/n) (3). Toto číslo poskytuje informaci o hardwarových komponentách počítače. Číslo dílu pomáhá servisnímu technikovi zjistit, které komponenty jsou zapotřebí. modelu (4). Tento alfanumerický identifikátor potřebujete pro vyhledání dokumentace, ovladačů a podpory pro váš notebook. Záruční lhůta (5). Toto číslo uvádí záruční lhůtu vašeho počítače. Tyto informace si připravte, pokud chcete kontaktovat technickou podporu. Servisní štítek je upevněn na spodní straně počítače. Certifikát pravosti produktu Microsoft Obsahuje kód Product Key systému Microsoft Windows. Toto číslo budete pravděpodobně potřebovat při aktualizaci nebo řešení problémů s operačním systémem. Tento certifikát je umístěn na spodní straně počítače. Štítek se směrnicemi Obsahuje informace o směrnicích souvisejících s počítačem. Štítek s informacemi o předpisech je umístěn v pozici baterie. Štítek s informacemi o souladu modemu Obsahuje informace o modemu a značky schválení vyžadované v některých zemích nebo oblastech, pro které byl modem schválen k použití. Tyto informace budete pravděpodobně potřebovat při cestách do zahraničí. Štítek s informacemi o souladu modemu je umístěn uvnitř pozice paměťového modulu. Štítky certifikace bezdrátové komunikace (pouze u vybraných modelů) Obsahují informace o doplňkových bezdrátových zařízeních a značení schválení některých zemí nebo oblastí, pro které byla zařízení schválena k použití. Může se jednat o doplňkové zařízení pro přístup do bezdrátové 17

24 místní sítě (WLAN) nebo zařízení Bluetooth. Pokud váš model počítače obsahuje jedno či více bezdrátových zařízení, s počítačem je dodáván jeden či více certifikačních štítků. Tyto informace budete pravděpodobně potřebovat při cestách do zahraničí. Štítky certifikace bezdrátové komunikace jsou umístěny uvnitř pozice paměťového modulu. Štítek SIM (modul identifikace odběratele) (jen vybrané modely) Poskytuje identifikátor ICCID (identifikátor karty s integrovaným obvodem) karty SIM. Tento štítek je umístěn uvnitř pozice pro baterii. Štítek se sériovým číslem modulu HP Mobile Broadband (jen vybrané modely) Obsahuje sériové číslo modulu HP Mobile Broadband. 18 Kapitola 3 Štítky

25 Rejstřík A adaptér střídavého proudu, určení 16 antény 15 antény pro bezdrátovou komunikaci 15 B baterie, určení 16 bateriová pozice 14, 17 C cestování s počítačem štítek s informacemi o souladu modemu 17 štítky certifikace bezdrátové komunikace 18 Č číselná klávesnice, určení 9 čtečka karet SD Card, určení 10 F funkční klávesy, určení 9 I informace o směrnicích štítek se směrnicemi 17 štítek s informacemi o souladu modemu 17 štítky certifikace bezdrátové komunikace 18 K kabel, napájení 16 kabel modemu, určení 16 klávesa aplikací, Windows 9 klávesa aplikací systému Windows, určení 9 klávesa esc, identifikace 9 klávesa fn, identifikace 9 klávesa loga Windows, určení 9 klávesy aplikace systému Windows 9 číselná klávesnice 9 esc 9 fn 9 funkční 9 logo Windows 9 komponenty další hardware 16 dolní strana 14 horní 5 levá strana 12 pravá strana 11 přední strana 10 konektor, napájení 12, 13 konektor napájení, určení 12, 13 kontrolka bezdrátového připojení, určení 6 kontrolka caps lock, určení 6 kontrolka napájení, určení 6 kontrolka stavu baterie, určení 12, 13 kontrolka webové kamery, určení 3, 4 kontrolky baterie 12, 13 bezdrátové připojení 6 caps lock 6 napájení 6 N napájecí kabel, určení 16 název a číslo produktu, počítač 17 O oblast posunování, TouchPad 5 oblast posunování zařízení TouchPad, určení 5 operační systém Product Key, kód 17 štítek s certifikátem pravosti produktu Microsoft 17 optická jednotka, určení 11 P port externího monitoru, určení 12, 13 port pro monitor, externí 12, 13 porty externí monitor 12, 13 USB 12, 13 porty USB, určení 12, 13 pozice baterie 14, 17 paměťový modul 14 pevný disk 14 pozice modulu WLAN, určení 14 pozice paměťového modulu, určení 14 pozice pevného disku, určení 14 Product Key, kód 17 R reproduktor, určení 3, 4, 7, 8 RJ-45 (síťová) zásuvka, určení 12, 13 S sériové číslo, počítač 17 servisní štítek 17 slot pro karty ExpressCard, určení 12, 13 sloty ExpressCard 12, 13 součásti displej 3 Rejstřík 19

26 Š štítek certifikace bezdrátové komunikace 18 štítek s certifikátem pravosti 17 štítek s certifikátem pravosti produktu Microsoft 17 štítek SIM 18 štítek s informacemi o souladu modemu 17 Štítek s informací o sériovém čísle modulu HP Mobile Broadband 18 štítek WLAN 18 štítek zařízení Bluetooth 18 štítky Bluetooth 18 certifikace bezdrátové komunikace 18 certifikát pravosti produktu Microsoft 17 HP Mobile Broadband 18 servisní štítek 17 SIM 18 směrnice 17 soulad modemu 17 WLAN 18 T tlačítka bezdrátové připojení 7, 8 napájení 7, 8 TouchPad 5 tlačítka zařízení TouchPad, určení 5 tlačítko bezdrátového připojení, určení 7, 8 tlačítko napájení, určení 7, 8 TouchPad, určení 5 W webová kamera, určení 3, 4 Z západky, uvolnění baterie 14 zařízení WLAN 18 zásuvka pro bezpečnostní kabel, určení 11, 13 zásuvka pro mikrofon (zvukový vstup) 10 zásuvka pro sluchátka (zvukový výstup) 10 zásuvka RJ-11 (modem), určení 12, 13 zásuvka zvukového vstupu (pro mikrofon), určení 3, 4, 10 zásuvka zvukového výstupu (pro sluchátka), určení 3, 4, 10 zásuvky bezpečnostní kabel 11, 13 paměťový modul 14 RJ-11 (modem) 12, 13 RJ-45 (síť) 12, 13 WLAN 14 zvukový vstup (pro mikrofon) 10 zvukový výstup (pro sluchátka) 10 U uvolňovací západky, baterie 14 uvolňovací západky baterie, určení 14 V vestavěný mikrofon 10 vestavěný mikrofon, určení 3, 4, 10 vestavěný vypínač displeje, určení 7, 8 větrací otvory, určení 12, 13, Rejstřík
