1 P edstavení notebooku Číslo dokumentu: B ezen 2006 Tato příručka obsahuje popis hardwarových funkcí počítače.

2 Obsah 1 i i v horní části Indikátory Ukazovací zařízení Tlačítka a vypínače Klávesy Stručný přehled klávesových zkratek i na přední straně i na zadní straně i na pravé straně i na levé straně i na spodní straně Bezdrátové antény Další součásti hardwaru Štítky Specifikace Provozní prostředí Jmenovité vstupní napájení Rejst ík P edstavení notebooku ii

3 1 i V této kapitole jsou popsány hardwarové funkce počítače. Zobrazení seznamu hardwaru instalovaného v počítači: 1. Klepněte na položky Start > Tento počítač. 2. V levém podokně okna Práce se systémem vyberte položku Zobrazit systémové informace. 3. Vyberte kartu Hardware > Správce zařízení. Pomocí Správce zařízení můžete také přidávat hardware nebo upravovat konfiguraci zařízení. i počítače se mohou lišit podle zeměpisné oblasti a modelu. Obrázky v této příručce odpovídají standardním externím zařízením většiny modelů počítačů. P edstavení notebooku 1 1

4 i v horní části Indikátory Vzhled vašeho počítače se může mírně lišit od ilustrací v této kapitole. 1 Indikátory napájení* Svítí: Počítač je zapnutý. Bliká: Počítač je v úsporném režimu. Rychle bliká: Měli byste připojit adaptér střídavého proudu s vyšším jmenovitým výkonem. Nesvítí: Počítač je vypnutý nebo v režimu spánku. 2 Indikátory bezdrátového připojení (2) Svítí: Je zapnuto integrované bezdrátové zařízení, například zařízení pro bezdrátovou síť LAN nebo zařízení Bluetooth. (pokračování) 1 2 P edstavení notebooku

5 3 Senzor světla Zjišťuje intenzitu okolního světla 4 Indikátor Caps Lock Svítí: Funkce Caps Lock je zapnutá. 5 Indikátor Num Lock Svítí: Funkce Num Lock je zapnutá. 6 Indikátor ztlumení hlasitosti Svítí: Systémový zvuk počítače je vypnut. 7 Indikátor jednotky IDE (Integrated Drive Electronics) Bliká: Jednotka pevného disku nebo optická jednotka pracuje. 8 Indikátor stavu baterií Oranžová: Jednotka bateriových zdrojů se nabíjí. Zelená: Jednotka bateriových zdrojů se blíží úplné kapacitě nabití. Blikající oranžová: Jednotka bateriových zdrojů, která je jediným zdrojem napájení, je vybitá. Pokud baterie dosáhne stavu kritického vybití, začne indikátor stavu baterie blikat rychleji. Nesvítí: Pokud je počítač připojen k externímu zdroji napájení, zhasne indikátor ve chvíli, kdy budou všechny baterie v počítači plně nabity. Není-li počítač připojen k externímu zdroji napájení, indikátor se nerozsvítí, dokud baterie nedosáhne stavu slabého nabití. *Počítač je vybaven dvěma indikátory napájení. Oba zobrazují stejné informace. Indikátor na tlačítku napájení je vidět pouze tehdy, když je počítač otevřený. Druhý indikátor napájení na přední straně počítače je vidět vždy. Počítač je vybaven dvěma indikátory bezdrátového připojení. Oba zobrazují stejné informace. Indikátor na tlačítku bezdrátového připojení je viditelný pouze tehdy, když je počítač otevřený. Druhý indikátor bezdrátového připojení na přední straně počítače je viditelný vždy. P edstavení notebooku 1 3

6 Ukazovací za ízení Vzhled vašeho počítače se může mírně lišit od ilustrací v této kapitole. Ukazovátko (pouze u vybraných modelů) a zařízení TouchPad lze používat střídavě. Následující ilustrace a tabulka popisují ukazovací zařízení počítače, která se liší podle modelu. 1 Čtečka otisků prstů (pouze u vybraných modelů)* 2 Levé tlačítko ukazovátka (pouze u vybraných modelů) 3 Ukazovátko (pouze u vybraných modelů) Umožňuje přihlášení k systému Microsoft Windows pomocí otisku prstu namísto použití hesla. U vybraných modelů nahrazuje čtečku otisků prstů střední tlačítko. Používá se stejně jako levé tlačítko externí myši. Slouží k přesunutí ukazatele a výběru nebo aktivaci položek na obrazovce. (pokračování) 1 4 P edstavení notebooku

7 4 Střední tlačítko ukazovátka (pouze u vybraných modelů) 5 Pravé tlačítko ukazovátka (pouze u vybraných modelů) 6 Rolovací oblast zařízení TouchPad* Používá se stejně jako střední tlačítko externí myši. Používá se stejně jako pravé tlačítko externí myši. Posouvá zobrazení nahoru nebo dolů. 7 Pravé tlačítko zařízení TouchPad 8 Střední tlačítko zařízení TouchPad (pouze u vybraných modelů) 9 Levé tlačítko zařízení TouchPad* Používá se stejně jako pravé tlačítko externí myši. Používá se stejně jako střední tlačítko externí myši. U vybraných modelů je střední tlačítko nahrazeno čtečkou otisků prstů. Používá se stejně jako levé tlačítko externí myši. - Zařízení TouchPad* Slouží k přesunutí ukazatele a výběru nebo aktivaci položek na obrazovce. Lze je nastavit na provádění dalších funkcí myši, jako je posun, výběr nebo poklepání. *V této tabulce je popsáno výchozí nastavení. Chcete-li zobrazit a změnit předvolby zařízení TouchPad, klepněte na položky Start > Ovládací panely > Tiskárny a jiný hardware > Myš. P edstavení notebooku 1 5

8 Tlačítka a vypínače 1 Tlačítko napájení* Podle stavu počítače slouží k následujícím akcím: Počítač je vypnutý stisknutím ho zapnete. Počítač je v úsporném režimu krátkým stisknutím ukončíte úsporný režim. Počítač je v režimu spánku krátkým stisknutím ukončíte režimspánku. Jestliže počítač nereaguje a nelze použít standardní postupy vypnutí systému Windows, vypněte počítač stisknutím tlačítka napájení po dobu alespoň 5 sekund. (pokračování) 1 6 P edstavení notebooku

9 2 Tlačítko Info Center (Informační středisko) 3 Tlačítko bezdrátového připojení* Zobrazí Informační středisko, které umožňuje otevřít následující softwarová řešení: Altiris Local Recovery, kontaktování společnosti HP, nápověda a technická podpora, přehled příslušenství (ukázka volitelných možností), ProtectTools Security Manager, Software Setup (Instalace softwaru), System Information (Systémové informace) a Wireless Assistant (Průvodce bezdrátovým připojením). Zapne nebo vypne funkci bezdrátového připojení, ale nenaváže bezdrátové spojení. Chcete-li navázat bezdrátové spojení, musí již být nastavena bezdrátová síť. 4 Tlačítko prezentace Spustí funkci prezentace. 5 Tlačítko ztlumení hlasitosti Ztlumí systémové zvukové signály. 6 Tlačítko snížení hlasitosti Sníží hlasitost systému. 7 Tlačítko zvýšení hlasitosti Zvýší hlasitost systému. 8 Tlačítko kalkulačky Zapne kalkulačku systému Windows. *V této tabulce je popsáno výchozí nastavení. Informace o změně výchozího nastavení naleznete v uživatelských příručkách v Centru pro nápovědu a odbornou pomoc. P edstavení notebooku 1 7

10 Klávesy 1 Klávesa ESC Stisknutím v kombinaci s klávesou FN lze zobrazit systémové informace. 2 Klávesa FN Stisknutím v kombinaci s funkční klávesou nebo klávesou ESC lze aktivovat často používané systémové funkce. 3 Klávesa s logem Windows Zobrazí nabídku Start systému Microsoft Windows. (pokračování) 1 8 P edstavení notebooku

11 4 Klávesa aplikací systému Windows 5 Integrovaná číselná klávesnice Zobrazí místní nabídku položky, na které je umístěn ukazatel. Lze je používat stejně jako klávesy externí číselné klávesnice. 6 Funkční klávesy Stisknutím v kombinaci s klávesou FN lze aktivovat často používané systémové funkce. všech klávesových zkratek naleznete v tabulce Stručný přehled klávesových zkratek. P edstavení notebooku 1 9

12 Stručný p ehled klávesových zkratek Funkce Zobrazení systémových informací Skrytí systémových informací Aktivace úsporného režimu Ukončení úsporného režimu Přepnutí mezi monitorem počítače a externím monitorem Zobrazení informací o baterii Skrytí informací o baterii Snížení jasu obrazovky Zvýšení jasu obrazovky Zapnutí a vypnutí senzoru okolního světla Klávesová zkratka FN+ESC ESC nebo ENTER FN+F3 Tlačítko napájení FN+F4 FN+F8 FN+F8 FN+F9 FN+F10 FN+F P edstavení notebooku

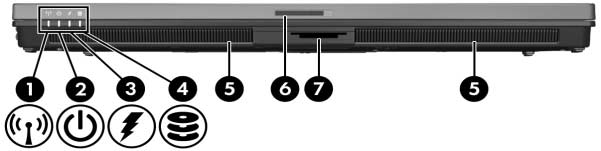

13 i na p ední stran 1 Indikátor bezdrátového připojení Svítí: Je zapnuto integrované bezdrátové zařízení, například zařízení pro bezdrátovou síť LAN nebo zařízení Bluetooth. 2 Indikátor napájení Svítí: Počítač je zapnutý. Bliká: Počítač je v úsporném režimu. Rychle bliká: Měli byste připojit adaptér střídavého proudu s vyšším jmenovitým výkonem. Nesvítí: Počítač je vypnutý nebo v režimu spánku. (pokračování) P edstavení notebooku 1 11

14 3 Indikátor stavu baterií Oranžová: Jednotka bateriových zdrojů se nabíjí. Zelená: Jednotka bateriových zdrojů se blíží úplné kapacitě nabití. Blikající oranžová: Jednotka bateriových zdrojů, která je jediným zdrojem napájení, je vybitá. Pokud baterie dosáhne stavu kritického vybití, začne indikátor stavu baterie blikat rychleji. Nesvítí: Pokud je počítač připojen k externímu zdroji napájení, zhasne indikátor ve chvíli, kdy budou všechny baterie v počítači plně nabity. Není-li počítač připojen k externímu zdroji napájení, indikátor se nerozsvítí, dokud baterie nedosáhne stavu slabého nabití. 4 Indikátor jednotky IDE (Integrated Drive Electronics) Bliká: Jednotka pevného disku nebo optická jednotka pracuje. 5 Reproduktory (2) Reprodukují systémové zvukové signály. 6 Západka uvolnění displeje Otevírá počítač. 7 Slot pro digitální média Podporuje sedm formátů volitelných digitálních karet: Secure Digital (SD), MultiMediaCard, Memory Stick, Memory Stick Pro, Karta Memory Stick Duo (s adaptérem), SmartMedia a xd-picture Card P edstavení notebooku

15 i na zadní stran 1 Slot pro bezpečnostní kabel Slouží k připojení volitelného bezpečnostního kabelu k počítači. Ä Bezpečnostní kabel je navržen tak, aby působil jako odrazující prvek, nemůže však zneužití nebo odcizení počítače zcela zabránit. 2 Ventilační otvor* Umožňuje proudění vzduchu k ochlazení vnitřních součástí. 3 Zásuvka pro kabel RJ-11 (modem) Ä Neblokujte ventilační otvory, aby nedošlo k přehřátí. Počítač používejte pouze na pevném, rovném povrchu. Proudění vzduchu by neměl bránit jiný pevný povrch, například přiléhající volitelná tiskárna, ani měkké předměty, například polštáře, silné pokrývky či šaty. Ventilátor počítače se zapíná automaticky, aby ochlazoval vnitřní součásti a zabraňoval přehřívání. Při běžném provozu je obvyklé, že se vnitřní ventilátor periodicky zapíná a vypíná. Slouží k připojení kabelu modemu. *Umístění a počet ventilačních otvorů se u jednotlivých modelů počítače liší. P edstavení notebooku 1 13

16 i na pravé stran 1 Zásuvka zvukového výstupu (pro sluchátka) 2 Zásuvka zvukového vstupu (pro mikrofon) Reprodukuje stereofonní zvuk počítače, pokud je připojen k volitelným napájeným stereofonním reproduktorům, sluchátkům, náhlavní soupravě nebo zvukovému vstupu televize. Slouží k připojení volitelné náhlavní soupravy nebo mikrofonu. 3 Porty USB (2) Umožňují připojení zařízení kompatibilních s rozhraním USB 1.1 a 2.0 k počítači pomocí standardního kabelu USB. Oba porty umožňují také připojení volitelné externí jednotky MultiBay II k počítači. Jednotka MultiBay II musí být připojena k externímu zdroji napájení. 4 Optická jednotka Slouží ke čtení optického disku. 5 Tlačítko optické jednotky Slouží k uvolnění podavače média. 6 Zásuvka RJ-45 (síťová) Slouží k připojení síťového kabelu P edstavení notebooku

17 i na levé stran 1 Ventilační otvor* Umožňuje proudění vzduchu k ochlazení vnitřních součástí. Ä Neblokujte ventilační otvory, aby nedošlo k přehřátí. Počítač používejte pouze na pevném, rovném povrchu. Proudění vzduchu by neměl bránit jiný pevný povrch, například přiléhající volitelná tiskárna, ani měkké předměty, například polštáře, silné pokrývky či šaty. Ventilátor počítače se zapíná automaticky, aby ochlazoval vnitřní součásti a zabraňoval přehřívání. Při běžném provozu je obvyklé, že se vnitřní ventilátor periodicky zapíná a vypíná. 2 Konektor napájení Slouží k připojení adaptéru střídavého proudu nebo volitelného napájecího adaptéru. 3 Port externího monitoru Slouží k připojení externího monitoru. (pokračování) P edstavení notebooku 1 15

18 4 Výstupní zásuvka typu S-video Slouží k připojení volitelného zařízení typu S-video, například televizoru, videorekordéru, videokamery, zpětného projektoru nebo karty pro digitalizaci videa. 5 Porty USB (2) Umožňují připojení zařízení kompatibilních s rozhraním USB 1.1 a 2.0 k počítači pomocí standardního kabelu USB. Oba porty umožňují také připojení volitelné externí jednotky MultiBay II k počítači. Jednotka MultiBay II musí být připojena k externímu zdroji napájení. 6 Port 1394 Slouží k připojení volitelného zařízení typu IEEE 1394, například videokamery. 7 Slot pro kartu PC Card Podporuje volitelné 32bitové karty CardBus typu I nebo II nebo 16bitové karty PC Card. 8 Slot pro kartu Smart Card Podporuje volitelné karty Smart Card. 9 Tlačítko pro vysunutí karty PC Card Slouží k vysunutí karty PC Card z příslušného slotu. *Umístění a počet ventilačních otvorů se u jednotlivých modelů počítače liší P edstavení notebooku

19 i na spodní stran 1 Pozice pro pevný disk Obsahuje pevný disk. 2 Pozice rozšiřujícího paměťového modulu a karet MiniCard Obsahuje slot pro rozšiřující paměťový modul a zařízení pro bezdrátovou síť LAN Ä Chcete-li zabránit tomu, aby systém přestal reagovat a zobrazila se chybová zpráva, instalujte pouze taková zařízení Mini Card, která jsou pro použití v počítači schválena státními orgány, které regulují bezdrátové připojení ve vaší zemi. Jestliže nainstalujete zařízení, ale zobrazí se zpráva s upozorněním, obnovíte funkce počítače odebráním daného zařízení. Potom kontaktujte středisko péče o zákazníky. (pokračování) P edstavení notebooku 1 17

20 3 Konektor náhradní baterie Slouží k připojení volitelné náhradní baterie. 4 Západky pro uvolnění primární jednotky bateriových zdrojů (2) Slouží k uvolnění jednotky bateriových zdrojů z pozice pro baterie. 5 Pozice pro primární baterii Obsahuje primární jednotku bateriových zdrojů. 6 Konektor pro stolní jednotku Slouží k připojení počítače k volitelné stolní jednotce. 7 Ventilační otvory* Umožňují proudění vzduchu k ochlazení vnitřních součástí. Ä Neblokujte ventilační otvory, aby nedošlo k přehřátí. Počítač používejte pouze na pevném, rovném povrchu. Proudění vzduchu by neměl bránit jiný pevný povrch, například přiléhající volitelná tiskárna, ani měkké předměty, například polštáře, silné pokrývky či šaty. Ventilátor počítače se zapíná automaticky, aby ochlazoval vnitřní součásti a zabraňoval přehřívání. Při běžném provozu je obvyklé, že se vnitřní ventilátor periodicky zapíná a vypíná. *Umístění a počet ventilačních otvorů se u jednotlivých modelů počítače liší P edstavení notebooku

21 Bezdrátové antény V počítači jsou 2 bezdrátové antény, které vysílají a přijímají signály bezdrátových zařízení. Nejsou viditelné na vnější straně počítače. Upozornění týkající se předpisů pro bezdrátová zařízení ve vaší oblasti naleznete v příručce Poznámky o předpisech, bezpečnosti aprostředí v Centru pro nápovědu a odbornou pomoc. P edstavení notebooku 1 19

22 Další součásti hardwaru 1 Napájecí kabel* Slouží k připojení adaptéru střídavého proudu do zásuvky střídavého proudu. 2 Adaptér střídavého proudu Převádí střídavý proud na stejnosměrný. 3 Primární jednotka bateriových zdrojů* Napájí notebook, když není připojen k vnějšímu zdroji napájení. *Vzhled kabelů modemu, jednotek bateriových zdrojů a napájecích kabelů se v jednotlivých oblastech a zemích liší P edstavení notebooku

23 Štítky Štítky na počítači obsahují informace, které mohou být užitečné při řešení problémů se systémem nebo při cestování do zahraničí. Servisní štítek obsahuje název produktu, číslo produktu (P/N) a sériové číslo (S/N) počítače. Připravte si tyto informace, než se spojíte se střediskem péče o zákazníky. Servisní štítek je připevněn ke spodní části počítače. Informace obsažené na servisním štítku lze získat i prostřednictvím Centra pro nápovědu a odbornou pomoc. Certifikát pravosti společnosti Microsoft obsahuje kód Product Key systému Windows. Je možné, že tento kód budete potřebovat při aktualizaci nebo řešení problémů s operačním systémem. Tento certifikát je připevněn ke spodní části počítače. Štítek nebo štítky certifikace bezdrátové komunikace obsahují informace o volitelných bezdrátových zařízeních a označení působnosti vyžadovaná v některých zemích, v nichž byla zařízení schválena pro použití. Volitelné zařízení může být bezdrátová síť LAN (WLAN) nebo zařízení Bluetooth. Pokud váš model počítače obsahuje jedno nebo několik bezdrátových zařízení, je opatřen jedním nebo několika štítky certifikace. Je možné, že tyto informace budete potřebovat při cestách do zahraničí. Štítky certifikace bezdrátové komunikace jsou připevněny ke spodní části počítače. Štítek s informacemi o schválení modemu obsahuje informace o shodě modemu s platnými předpisy a uvádí označení působnosti vyžadovaná v některých zemích, ve kterých bylo používání modemu schváleno. Je možné, že tyto informace budete potřebovat při cestách do zahraničí. Štítek s informacemi o schválení modemu je připevněn ke spodní části počítače. Štítek s informacemi o předpisech obsahuje informace o shodě počítače s platnými předpisy. Štítek s informacemi o předpisech je připevněn ke spodní části počítače. P edstavení notebooku 1 21

24 2 Specifikace V následujících částech jsou uvedeny specifikace provozního prostředí a technické údaje o napájení počítače. Provozní prost edí Informace o provozním prostředí uvedené v následující tabulce mohou být užitečné, pokud plánujete převoz počítače nebo jeho použití v extrémních podmínkách. Faktor Teplota Metrická soustava Britské jednotky Provoz (bez zápisu na optické disky) od 0 do 35 C od 32 do 95 F Provoz (včetně zápisu na optický disk) od 5 do 35 C od 41 do 95 F Mimo provoz od -20 do 60 C od -4 do 140 F Relativní vlhkost (nekondenzující) Provoz % % Mimo provoz 5 95 % 5 95 % Maximální nadmořská výška (bez vyrovnání tlaku) Provoz (100 až 70 kn/m 2 )* Mimo provoz (100 až 30 kn/m 2 ) *kn/m 2 je jiná jednotka pro měření nadmořské výšky m stop m stop P edstavení notebooku 2 1

25 Specifikace Jmenovité vstupní napájení Informace o napájení uvedené v této kapitole lze využít při plánování cest s počítačem do zahraničí. Počítač pracuje při stejnosměrném napětí, které je možné zajistit zdrojem střídavého nebo stejnosměrného napětí. Přestože lze počítač napájet ze samostatného zdroje stejnosměrného napětí, doporučujeme jej napájet pomocí adaptéru střídavého napětí nebo napájecího kabelu stejnosměrného napětí dodaného a schváleného společností HP. Počítač je možné napájet zdrojem stejnosměrného napětí za následujících podmínek. Vstupní napájení Provozní napětí Provozní proud Hodnoty 18,5 V (stejnosměrné) při proudu 3,5 A 65 W 3,5 A Tento produkt je navržen pro energetické systémy informačních technologií v Norsku s efektivním napětím mezi fázemi nepřevyšujícím 240 V. 2 2 P edstavení notebooku

26 Rejst ík A antény 1 19 B bezdrátové antény 1 19 C cestování s notebookem specifikace prostředí 2 2 štítek s informacemi o schválení modemu 1 21 štítky certifikace bezdrátové komunikace 1 21 Č číselná klávesnice, klávesy 1 9 čtečka otisků prstů 1 4 F funkční klávesy 1 9 H hlasitost, tlačítka 1 7 I indikátor bezdrátového připojení 1 2, 1 11 indikátor Caps Lock 1 3 Indikátor jednotky IDE 1 12 indikátor napájení 1 2, 1 11 indikátor Num Lock 1 3 indikátor stavu baterií, popis 1 3, 1 12 indikátor ztlumení 1 3 indikátory bezdrátové připojení 1 2 Caps Lock 1 3 jednotka IDE 1 12 napájení 1 2 Num Lock 1 3 ztlumení hlasitosti 1 3 informace o předpisech štítek s informacemi o předpisech 1 21 štítek s informacemi o schválení modemu 1 21 štítky certifikace bezdrátové komunikace 1 21 J jednotka bateriových zdrojů, popis 1 20 jednotky optické 1 14 pevný 1 17 K kabel modemu 1 14 kabel USB 1 14, 1 16 kabel, napájecí, popis 1 20 P edstavení notebooku Rejst ík 1

27 Rejst ík kabely modem 1 13, 1 14 síť 1 14 USB 1 14, 1 16 karta Memory Stick 1 12 karta Memory Stick Duo 1 12 karta Memory Stick Pro 1 12 karta MultiMediaCard 1 12 karta SmartMedia (SM) 1 12 karta xd-picture Card 1 12 klávesa aplikací, Windows 1 9 klávesa FN 1 8 klávesové zkratky, stručný přehled 1 10 klávesy aplikace systému Windows 1 9 číselná klávesnice 1 9 ESC 1 8 FN 1 8 funkční 1 9 logo Windows 1 8 konektor cestovní baterie 1 18 konektor napájení 1 13 konektor pro stolní jednotku 1 18 konektory cestovní baterie 1 18 napájení 1 15 stolní jednotka 1 18 kód Product Key 1 21 L logo Windows, klávesa 1 8 N napájecí kabel 1 20 název a číslo produktu, notebook 1 21 O operační systém kód Product Key 1 21 štítek s certifikátem pravosti společnosti Microsoft 1 21 optická jednotka, popis 1 14 optická jednotka, tlačítko 1 14 P paměťová karta Secure Digital (SD) 1 12 port port externího monitoru 1 15 port IEEE port pro monitor, externí 1 15 porty externí monitor 1 15 USB 1 14, 1 16 porty USB, popis 1 14, 1 16 pozice baterie 1 18 pevný disk 1 17 pozice paměťového modulu, rozšiřujícího 1 17 pozice pevného disku, popis 1 17 pozice pro baterii 1 18 požadavky na teplotu 2 1 požadavky na vlhkost 2 1 R reproduktory 1 12 rolovací oblast, zařízení TouchPad 1 5 rozšiřující paměťový modul, pozice 1 17 Rejst ík 2 P edstavení notebooku

28 Rejst ík S senzor světla 1 3 servisní štítek 1 21 sériové číslo, notebook 1 21 síťový kabel 1 14 síťový kabel RJ slot pro bezpečnostní kabel 1 13 slot pro digitální média, umístění 1 12 slot pro kartu Smart Card 1 16 sloty bezpečnostní kabel 1 13 Digital Media 6 v karta PC Card 1 16 karta Smart Card 1 16 paměť 1 17 součásti horní část 1 2 levá strana 1 15 pravá strana 1 14 přední strana 1 11 spodní strana 1 17 zadní strana 1 13 specifikace jmenovité vstupní napájení 2 2 provozní prostředí 2 1 specifikace jmenovitého vstupního napájení 2 2 specifikace nadmořské výšky 2 1 specifikace prostředí 2 1 specifikace provozního prostředí 2 1 Š štítek bezdrátové komunikace 1 21 štítek certifikace bezdrátové komunikace 1 21 štítek s certifikátem pravosti 1 21 štítek s certifikátem pravosti společnosti Microsoft 1 21 štítek s informacemi o schválení modemu 1 21 štítek zařízení Bluetooth 1 21 štítky certifikace bezdrátové komunikace 1 21 certifikát pravosti společnosti Microsoft 1 21 předpisy 1 21 schválení modemu 1 21 servisní štítek 1 21 T tlačítka bezdrátové připojení 1 7 hlasitost 1 7 Info Center (Informační středisko) 1 7 kalkulačka 1 7 napájení 1 6 optická jednotka 1 14 prezentace 1 7 vysunutí karty PC Card ze slotu 1 16 zařízení TouchPad 1 5 ztlumení hlasitosti 1 7 P edstavení notebooku Rejst ík 3

29 Rejst ík tlačítko bezdrátového připojení 1 7 Tlačítko Info Center (Informační středisko) 1 7 tlačítko kalkulačky 1 7 tlačítko prezentace 1 7 tlačítko pro vysunutí, slot pro kartu PC Card 1 16 tlačítko ukazovátka 1 4 tlačítko vysunutí karty PC Card ze slotu 1 16 tlačítko ztlumení 1 7 U ukazovátko 1 4 uvolňující západka displej 1 12 jednotka bateriových zdrojů 1 18 V ventilační otvory 1 13, 1 15, 1 18 větrání, ventilační otvory 1 13, 1 15, 1 18 výstupní zásuvka typu S-video 1 16 W Windows, klávesa aplikací 1 9 Z zařízení TouchPad, popis 1 5 zámek, bezpečnostní kabel 1 13 západka pro uvolnění jednotky bateriových zdrojů 1 18 západka uvolnění displeje 1 12 západky uvolnění displeje 1 12 uvolnění jednotky bateriových zdrojů 1 18 zásuvka pro mikrofon (zvukový vstup) 1 14 zásuvka pro síť (RJ-45) 1 14 zásuvka pro sluchátka (zvukový výstup) 1 14 zásuvka RJ-11 (modem) 1 13 zásuvka RJ-45 (síť) 1 14 zásuvka zvukového vstupu (pro mikrofon) 1 14 zásuvka zvukového výstupu (pro sluchátka) 1 14 zásuvky RJ-11 (modem) 1 13 RJ-45 (síť) 1 14 výstup S-video 1 16 zvukový vstup (pro mikrofon) 1 14 zvukový výstup (pro sluchátka) 1 14 Rejst ík 4 P edstavení notebooku
