1 Projekt : Revitalizace středu města Havlíčkův Brod Investor : Město Havlíčkův Brod, Havlíčkovo náměstí 57, 5806 Havlíčkův Brod Autoři návrhu : Ing.arch.A.Burian, Ing.arch.G.Křivinka Stupeň : Zadávací dokumentace stavby Zakázka : F.2 SO 09 - SLAVNOSTNÍ OSVĚTLENÍ ZADÁVACÍ DUMENTACE STAVBY Seznam příloh : E - Technická zpráva Příloha : L4 světlomet 50W, HIT, IP67 (2xradnice, dům K.H.B., Morový sloup) E 2 - Koordinační situace Slavnostní osvětlení E 3 - Nový rozváděč RVO hlavní obvody Datum : 25. září 2008 Vypracoval : Zdeněk Němeček

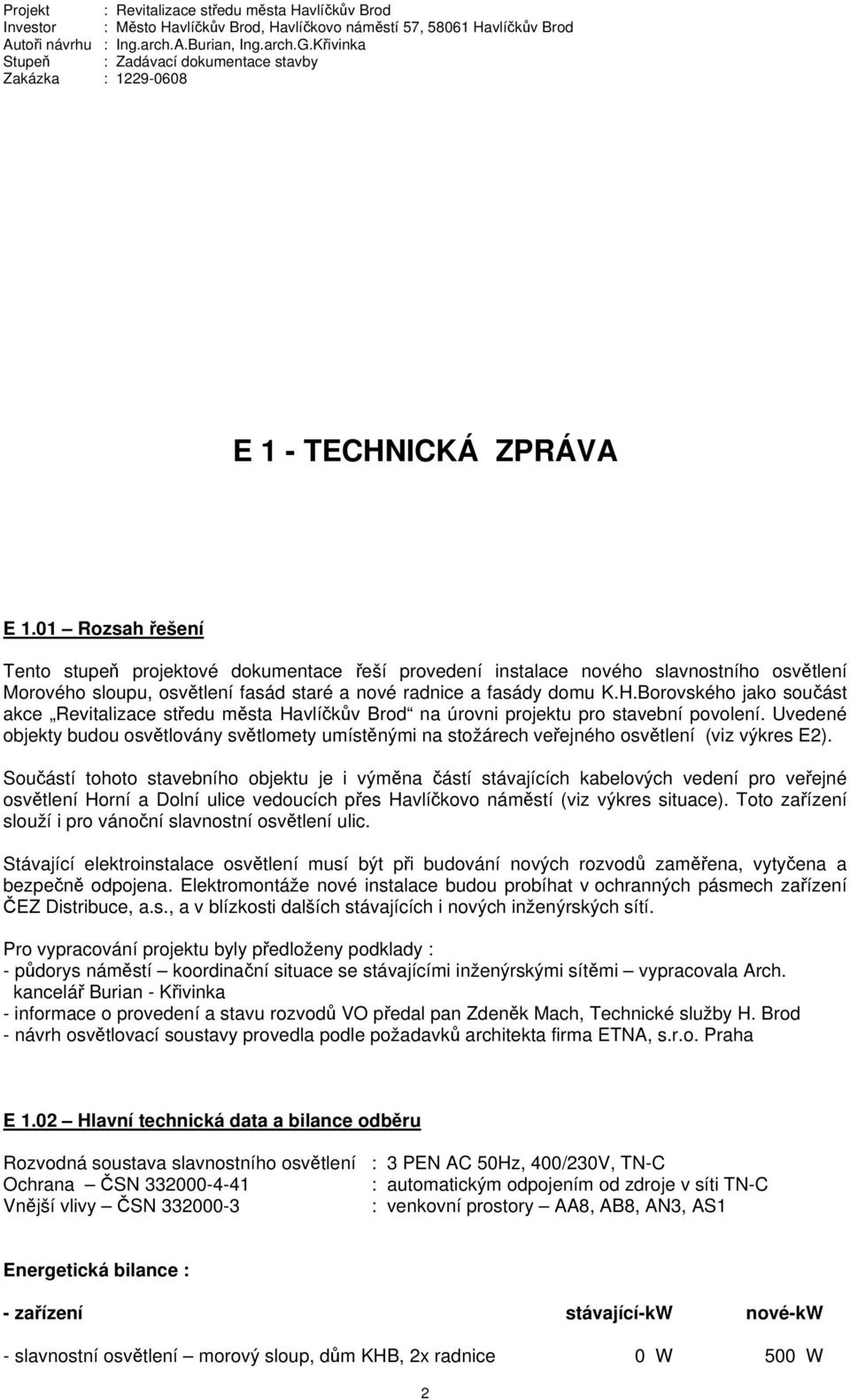

2 Projekt : Revitalizace středu města Havlíčkův Brod Investor : Město Havlíčkův Brod, Havlíčkovo náměstí 57, 5806 Havlíčkův Brod Autoři návrhu : Ing.arch.A.Burian, Ing.arch.G.Křivinka Stupeň : Zadávací dokumentace stavby Zakázka : E - TECHNICKÁ ZPRÁVA E.0 Rozsah řešení Tento stupeň projektové dokumentace řeší provedení instalace nového slavnostního osvětlení Morového sloupu, osvětlení fasád staré a nové radnice a fasády domu K.H.Borovského jako součást akce Revitalizace středu města Havlíčkův Brod na úrovni projektu pro stavební povolení. Uvedené objekty budou osvětlovány světlomety umístěnými na stožárech veřejného osvětlení (viz výkres E2). Součástí tohoto stavebního objektu je i výměna částí stávajících kabelových vedení pro veřejné osvětlení Horní a Dolní ulice vedoucích přes Havlíčkovo náměstí (viz výkres situace). Toto zařízení slouží i pro vánoční slavnostní osvětlení ulic. Stávající elektroinstalace osvětlení musí být při budování nových rozvodů zaměřena, vytyčena a bezpečně odpojena. Elektromontáže nové instalace budou probíhat v ochranných pásmech zařízení ČEZ Distribuce, a.s., a v blízkosti dalších stávajících i nových inženýrských sítí. Pro vypracování projektu byly předloženy podklady : - půdorys náměstí koordinační situace se stávajícími inženýrskými sítěmi vypracovala Arch. kancelář Burian - Křivinka - informace o provedení a stavu rozvodů VO předal pan Zdeněk Mach, Technické služby H. Brod - návrh osvětlovací soustavy provedla podle požadavků architekta firma ETNA, s.r.o. Praha E.02 Hlavní technická data a bilance odběru Rozvodná soustava slavnostního osvětlení : 3 PEN AC 50Hz, 400/230V, TN-C Ochrana ČSN : automatickým odpojením od zdroje v síti TN-C Vnější vlivy ČSN : venkovní prostory AA8, AB8, AN3, AS Energetická bilance : - zařízení stávající-kw nové-kw - slavnostní osvětlení morový sloup, dům KHB, 2x radnice 0 W 500 W 2

3 Projekt : Revitalizace středu města Havlíčkův Brod Investor : Město Havlíčkův Brod, Havlíčkovo náměstí 57, 5806 Havlíčkův Brod Autoři návrhu : Ing.arch.A.Burian, Ing.arch.G.Křivinka Stupeň : Zadávací dokumentace stavby Zakázka : E.03 Slavnostní osvětlení Slavností osvětlení zahrnuje tři budovy a morový sloup. Tyto objekty se nacházejí v centru středně velkého města, což je prostředí se středně velkým jasem okolí. Osvětlované objekty se pohledově uplatňují pouze z náměstí tedy z krátkých pozorovacích vzdáleností. Těmto charakteristikám odpovídá dle doporučení CIE (94/996) průměrný jas Lm v rozsahu 4 6 cd/m2. Tomuto jasu odpovídá, při průměrných činitelích odrazu průčelí osvětlovaných objektů cca. 30%, průměrná osvětlenost v rozsahu Em = lx. Pro slavnostní vánoční výzdobu ulic Horní a Dolní budou vyměněny napájecí kabely, které jsou uloženy přes Havlíčkovo náměstí. Vlastní provedení vánočního osvětlení v uvedených ulicích projekt neřeší. E.04 Provedení instalace Obvody slavnostního osvětlení jsou napájeny z nového rozváděče pro veřejné osvětlení RVO. Jednotlivé objekty jsou napájeny a ovládány samostatně. Přívodní kabely pro jednotlivá zařízení jsou uloženy ve výkopech s kabely veřejného osvětlení (viz výkres E2). Socha morového sloupu a fasády tří budov jsou osvětlovány světlomety umístěnými na vnitřních osvětlovacích stožárech veřejného osvětlení. Kabel VO pro osvětlení Horní ulice bude ukončen ve stávající pojistkové skříni (3xE27) na fasádě domu č.p. 8. Kabel VO pro Dolní ulici bude ukončen v nové instalační krabici na fasádě domu č.p. 60 (viz výkres situace E2). Ovládání jednotlivých osvětlení je ruční, nebo automatické pomocí přepínačů a spínacích hodin umístěných v rozváděči RVO. Instalace obvodů slavnostního osvětlení je navržena měděnými celoplastovými kabely uloženými v zemi podle požadavků ČSN Napájecí napětí je 230V a 400V. Hloubka uložení kabelů je v chodníku 35 cm, v ostatních prostorách náměstí 00 cm (pojízdné plochy). Kabely budou v celé délce uloženy v chráničkách Kopoflex. Rozvody budou provedeny v pískovém loži, krytí výstražnou folií. V kabelovém výkopu bude v souběhu s kabely uložen pásek FeZn 30x4 pro účely doplňujícího pospojování podle ČSN Před zahájením výkopových prací zajistí investor vytyčení všech inženýrských sítí v blízkosti vedení a základů pro stožáry. V případě, že nebude možné trasu kabelů bezpečně určit bude proveden výkop nezbytného počtu sond. Veškeré zemní práce se budou provádět ručně bez použití mechanizmů, s nejvyšší opatrností. Obnažené kabely musí být mechanicky zabezpečeny aby nedošlo k jejich poškození, nebo úrazu elektrickým proudem. Uložení kabelů slavnostního osvětlení vzhledem k ostatním inženýrským sítím bude provedeno podle požadavků ČSN Pro nejmenší vodorovné vzdálenosti při souběhu a křížení podzemních sítí platí tabulky A. a A.2 uvedené normy. Nejmenší dovolené vodorovné vzdálenosti pro kabelové vedení NN při souběhu podzemních sítí v metrech jsou : - silové kabely do kv 0,05 - sdělovací kabely 0,30 (0,0) - plynovodní potrubí do 0,005 MPa 0,40 - plynovodní potrubí do 0,3 MPa 0,60 - vodovodní sítě a přípojky 0,40 - tepelné sítě 0,30 - stokové sítě a kanalizační přípojky 0,50 Nejmenší dovolené svislé vzdálenosti při křížení podzemních sítí s kabely NN v metrech jsou : - silové kabely do kv 0,05 - sdělovací kabely 0,30 (0,0) - plynovodní potrubí do 0,005 MPa 0,0 3

4 Projekt : Revitalizace středu města Havlíčkův Brod Investor : Město Havlíčkův Brod, Havlíčkovo náměstí 57, 5806 Havlíčkův Brod Autoři návrhu : Ing.arch.A.Burian, Ing.arch.G.Křivinka Stupeň : Zadávací dokumentace stavby Zakázka : plynovodní potrubí do 0,3 MPa 0,0 - vodovodní sítě a přípojky 0,40 - tepelné sítě 0,30 - stokové sítě a kanalizační přípojky 0,30 Výkopové práce se budou provádět ručně, protože se instalace bude provádět v ochranném pásmu distribučních vedení ČEZ Distribuce. Investor si musí vyžádat výjimku z normy pro práce v těchto pásmech. Předpokládá se ukládání kabelů pro VO i slavnostní osvětlení současně. E.05 Provozní podmínky, bezpečnost elektrického zařízení Ke každému elektrickému zařízení musí být dodána v potřebném rozsahu dokumentace umožňující stavbu, provoz, údržbu a revizi zařízení, jakož i výměnu jednotlivých částí zařízení a další rozšiřování zařízení. Do dokumentace musí být zaznamenány všechny změny el. zařízení proti původní dokumentaci, které na zařízení vznikly před uvedením do trvalého provozu nebo v době provozu (ČSN , čl. 3N7.2). Ochrana vedení před přetížením a zkratem je provedena pojistkami a jističi podle ČSN Pro zřízení všech elektrických rozvodů a zařízení jsou navrženy vhodné materiály a práce musí být provedena řemeslně pracovníky s odpovídající kvalifikací. Vodiče musí být značeny podle ČSN IEC446 (33065). Spoje mezi vodiči a mezi vodiči a ostatními elektrickými zařízeními musí zajišťovat bezpečný a spolehlivý kontakt. Manipulovat s elektrickými přístroji smí jen osoby s patřičnou kvalifikací podle ČSN. Manipulace s el. zařízením při požárech a zátopách se řídí podle ČSN Předpokladem pro řádný a trvalý provoz elektrického zařízení je správná obsluha a údržba podle pokynů výrobců. Elektrická zařízení musí být pravidelně kontrolována a udržována v takovém stavu, aby byla zajištěna jejich správná činnost a byly dodrženy požadavky elektrické a mechanické bezpečnosti a požadavky ostatních předpisů a norem. Elektrické zařízení musí být předtím, než je uvedeno do provozu, i po každé změně nebo rozšíření prohlédnuto a přezkoušeno, aby se prověřila jeho správná funkce v souladu s normou (viz ČSN ). Podle ČSN 3330, čl.2 musí být součástí montážní firmy realizující dodávku povinnost prokazatelně seznámit odběratele o správném a bezpečném užívání el. energie. Provozovatel je povinen udržovat zařízení v bezpečném stavu. 4

5

6

7

8

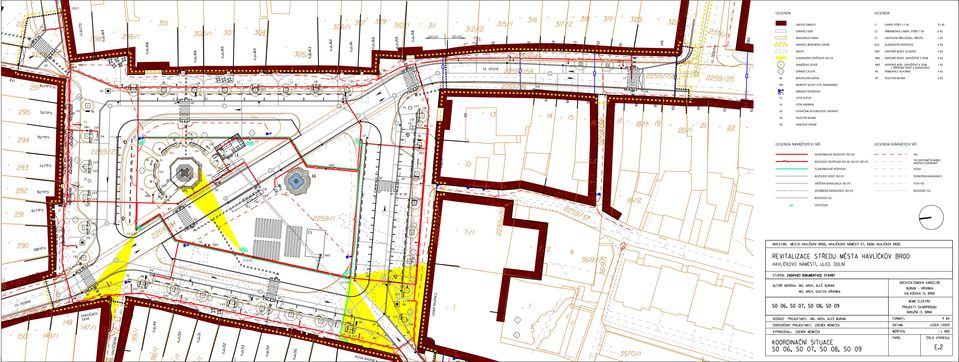

9 c.p.79 c.p.65 c.p.62 c.p / RVO c.p / / 3 32/2 35/ 36 37/ / LEGENDA OLN OBJEKTY ST`VAJ C STAV LEGENDA L25 KS L2 T RAMENN` LAMPA, 6 KS V KY / c.p.74 c.p.75 RE HY 299/ 302/ / / / / / /25 5 6/ 7 8/ 9 20/ c.p.69 PR c.p.68 c.p.66 HY PA c.p.64 c.p.63 c.p.6 c.p.60 c.p.59 PS IT SO 0 SO UL. DOLN 55 TB 2259/23 SE NB PR PA L2 L2 (L4) NB2 LV SL LV2 2259/ VS NB3 PAZ LV4 AZ NB2 L2 AZ PAZ LV4 2259/ L NB IT 2259/200 7/ /20 7/ L UL. IKOVA KK MS LS LK AZ KATASTR`LN MAPA HRANICE EEN HO (L4) SLAVNOSTN ZEM OSV TLEN LEPY SLAVNOSTN OSV TLEN /SO 09 NAVREN` ZELE ST`VAJ C ZELE L3 NB NB2 NB3 KS 4 KS 4 KS N`POJN BODY, ZAPUT 4 KS N V N`POJN BOD, ZAPUT KS N V Z + P POJKA VODY A KANALIZACE KOU TB TELEFON BUDKA 2 KS MOROV SLOUP (TZV. MARI`N ) ST`VAJ C OSV TLEN LETN SC NA LETN KAV`RNA OZNA N K AUTOBUSOV ZAST`VKY PA OSV TLEN P ECHODU, P EV S N`POJN BODY, SLOUPKY PARKOVAC AUTOMAT 4 KS NB 93 TB VS TELEFON BUDKA V`NO N STROM c.p.76 c.p.77 c.p LV2 SL 400 SL MS LV LV4 LK LV4 LS KK NB2 c.p /57 369/2 8/2 LEGENDA NAVREN LEGENDA CH ST`VAJ C CH S T SILNOPROUD ROZVODY /SO 08 ROZVODY OSV TLEN /SO 06 /SO 07 /SO 09 SLABOPROUD ROZVODY ROZVODY VODY /SO 05 NN VODA DEOV` KANALIZACE PLYN /SO NTL 03 SPLAKOV` KANALIZACE /SO 04ROZVODY O2 ROZVODY O2 OZVU EN INVESTOR: M STO HAVL K V BROD, HAVL KOVO N`M ST 57, 5806 HAVL K V BROD NN NEFUNK N KABEL MO JEDNOTN` KANALIZACE 289/ 50 UL. HORN c.p.80 c.p /50 49/ 48 47/ HAVL K V D M IT UL. HAVL KOVA PS c.p.48 99/ PA c.p.49 98/ HY c.p.50 / c.p.5 c.p.52 c.p.53 L2 (L4) 5 c.p.54 6 c.p.55 NB3 5 L2 (L4) 9 IT RM NOV` RADNIC HY 7 PA NB PR c.p.87 STAR` RADNICE 369/ 3570/ REVITALIZACE ST EDU M STA HAVL K V BROD HAVL KOVO N`M ST, ULICE DOLN STUPE : ZAD`VAC DUMENTACE STAVBY ARCHITEKTONICK` KANCEL` AUTO I N`VRHU: ING. ARCH. ALE BURIAN BURIAN - K IVINKA ING. ARCH. GUSTAV K IVINKA KALVODOVA 3, BRNO NEMO ELEKTRO SO 06, SO 07, SO 08, SO 09 PROJEKTY SILNOPROUDU RU VEDOUC PROJEKTANT: ING. ARCH. ALE BURIAN FORM`T: 4 A4 ZODPOV DN PROJEKTANT: ZDEN K N ME EK DATUM: LEDEN /2009 VYPRACOVAL: ZDEN K N ME EK M TKO: : 400 PAR : SLO V KRESU: KOORDINA N SITUACE SO 06, SO 07, SO 08, SO 09 E.2
