2 OBSLUHA Tato příručka je dodávána s každým novým modelem. Obsahuje nezbytné pokyny pro obsluhu a údržbu. Před obsluhou nebo servisem zařízení se důkladně seznamte s touto příručkou. Ke každému novému modelu je dodáván také kompletní ilustrovaný seznam jednotlivých dílů. Tento seznam dílů používejte při objednávání náhradních dílů. Před objednáváním dílů nebo zásob si připravte číslo modelu zařízení a sériové číslo. Jednotlivé části aspotřební materiál lze objednat telefonicky nebo poštou u jakéhokoli autorizovaného servisního střediska, distributora nebo u pobočky výrobce. Toto zařízení vám poskytne vynikající službu. Avšak pro dosažení optimálních výsledků s minimálními náklady musí být splněny následující podmínky: S Zařízení je používáno s rozumnou mírou opatrnosti. S Údržba zařízení se provádí pravidelně nebo podle pokynů pro údržbu; S Údržba zařízení se provádí s použitím dílů od výrobce nebo s použitím odpovídajících dílů. ÚDAJE O ZAŘÍZENÍ Vyplòte bìhem sestavování pro budoucí potøebu. Č. modelu- Montáž. Datum - Sér. č. - OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Obalový materiál, použité součástí zařízení (např. baterie), nebezpečné kapaliny (např. protimrznoucínebo oleje) likvidujte způsobem bezpečným pro životní prostředí podle místních předpisů pro likvidaci odpadu. Nezapomínejte provádět recyklaci. TENNANT N.V. Industrielaan AB P.O. Box AA Uden-Holandsko europe@tennantco.com Technické vlastnosti a jednotlivé díly mohou podléhat změnám bez předchozího oznámení. Copyright E2006 Tennant Company. Veškerá práva vyhrazena. PROHLÁENÍ EU O SHODÌ ZAØÍZENÍ (Směrnice 98//37/EHS, příloha II, pododstavec A) TENNANT N.V. Adresa: Industrielaan AB P.O. Box AA Uden-Holandsko Uden/Holandsko, Richard van den Hoogen -- Odborník technické podpory Model: 2550 č.: M Tímto potvrzujeme na naši vlastní odpovědnost, že zařízení - je v souladu s ustanoveními směrnice č. 98/37/EHS, ve znění národní zaváděcí legislativy - je v souladu s ustanoveními směrnice č. 89/336/EEC (E.M.C.), ve znění 91/263 EHS, 92/31 EHS, 93/67HS, 93/68 EHS aže - byly uplatněny následující harmonizované normy (jejich části/klauzule): : 292-1, 292-2, 292-3, 1050, 418, 982, 1037, , , , 457, 614-1, , 563, , , 12895, ISO: 3744, byla použity následující technické normy a technické specifikace (nebo jejich části/odstavce) jednotlivých států: netýká se 2 Tennant 2550 (05-06)

3 OBSLUHA OBSAH BEZPEČNOSTNÍ OPATŘENÍ... 4 SOUČÁSTI ZAŘÍZENÍ... 5 SYMBOLY NA OVLÁDACÍM PANELU... 5 PŘÍPRAVA ZAŘÍZENÍ... 6 VYBALENÍ STROJE... 6 MONTÁŽ AKUMULÁTORŮ... 6 SESTAVENÍ ZAŘÍZENÍ... 7 MONTÁŽ KOTOUČE... 7 MONTÁŽ SÁČKU PROTIPRACHOVÉHO SYSTÉMU... 7 NASTAVENÍ VÝŠKY OVLÁDACÍ RUKOJETI. 7 OBSLUHA ZAŘÍZENÍ... 8 PŘED PROVOZEM... 8 LEŠTĚNÍ SE ZAŘÍZENÍM... 8 PROVOZOVÁNÍ ZAŘÍZENÍ... 9 TLAČÍTKO PRO NOUZOVÉ ZASTAVENÍ... 9 JISTIČE... 9 NABÍJENÍ AKUMULÁTORŮ... 9 ÚDRŽBA ZAŘÍZENÍ DENNÍ ÚDRŽBA TÝDENNÍ ÚDRŽBA MĚSÍČNÍ ÚDRŽBA ČTVRTLETNÍ ÚDRŽBA ÚDRŽBA AKUMULÁTORŮ PŘEPRAVA ZAŘÍZENÍ SKLADOVÁNÍ ZAŘÍZENÍ DOPORUČENÉ DÍLY DO ZÁSOBY ŘEŠENÍ PROBLÉMŮ TECHNICKÉ ÚDAJE Tennant 2550 (05-06) 3

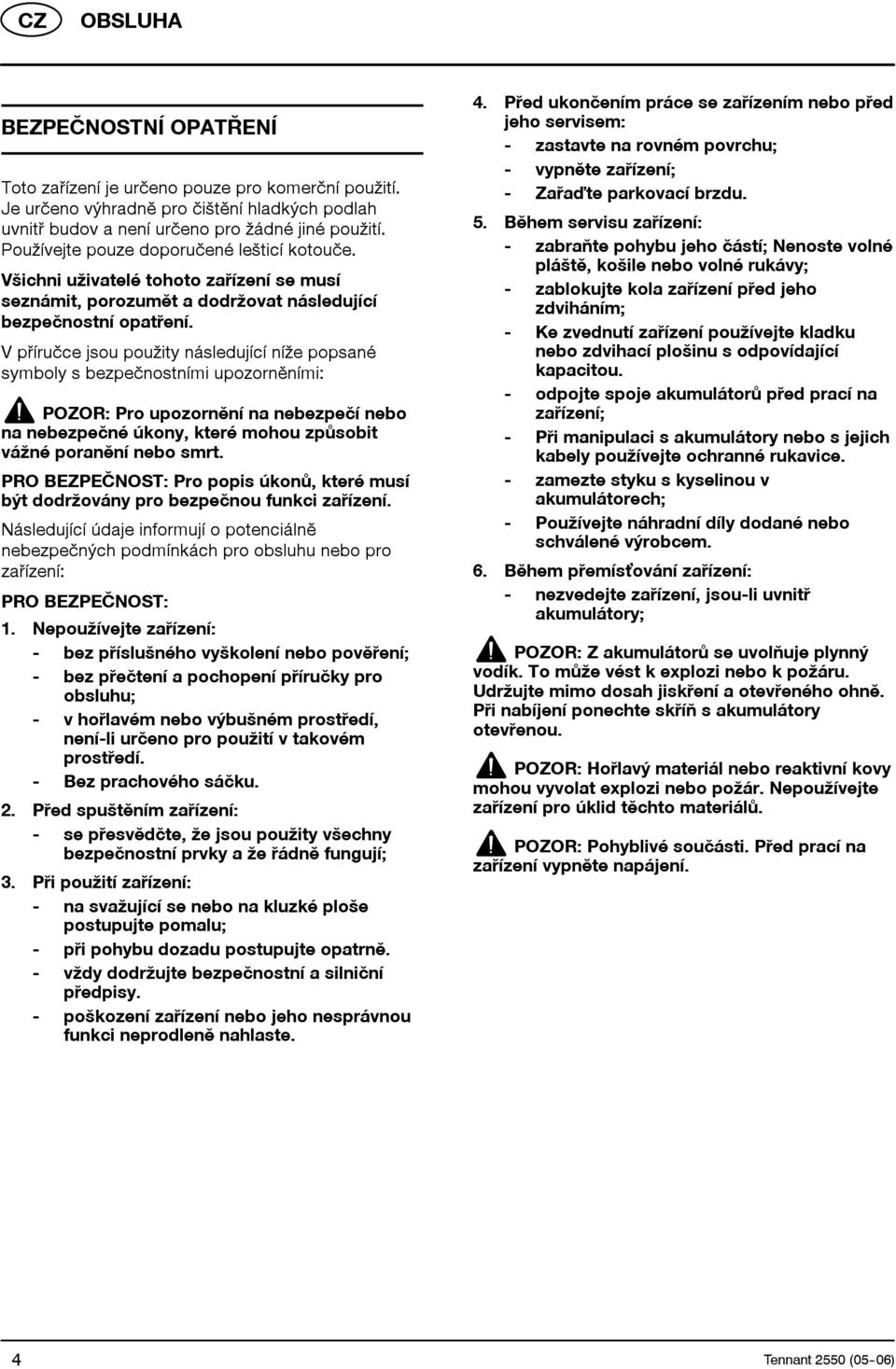

4 OBSLUHA BEZPEČNOSTNÍ OPATŘENÍ Toto zařízení je určenopouzeprokomerční použití. Je určeno výhradně pro čištění hladkých podlah uvnitř budov a není určeno pro žádné jiné použití. Používejte pouze doporučené lešticí kotouče. Všichni uživatelé tohoto zařízení se musí seznámit, porozumět a dodržovat následující bezpečnostní opatření. Vpříručce jsou použity následující níže popsané symboly s bezpečnostními upozorněními: POZOR: Pro upozornění na nebezpečí nebo na nebezpečné úkony, které mohou způsobit vážné poranění nebo smrt. PRO BEZPEČNOST: Pro popis úkonů, kterémusí být dodržovány pro bezpečnou funkci zařízení. Následující údaje informují o potenciálně nebezpečných podmínkách pro obsluhu nebo pro zařízení: PRO BEZPEČNOST: 1. Nepoužívejte zařízení: - bez příslušného vyškolení nebo pověření; - bez přečtení a pochopení příručky pro obsluhu; - v hořlavém nebo výbušném prostředí, není-li určeno pro použití v takovém prostředí. - Bez prachového sáčku. 2. Před spuštěním zařízení: - se přesvědčte, že jsou použity všechny bezpečnostní prvky a že řádně fungují; 3. Při použití zařízení: - na svažující se nebo na kluzké ploše postupujte pomalu; - při pohybu dozadu postupujte opatrně. - vždy dodržujte bezpečnostní a silniční předpisy. - poškození zařízení nebo jeho nesprávnou funkci neprodleně nahlaste. 4. Před ukončením práce se zařízením nebo před jeho servisem: - zastavte na rovném povrchu; - vypněte zařízení; - Zařaďte parkovací brzdu. 5. Během servisu zařízení: - zabraňte pohybu jeho částí; Nenoste volné pláště, košile nebo volné rukávy; - zablokujte kola zařízení před jeho zdviháním; - Ke zvednutí zařízení používejte kladku nebo zdvihací plošinu s odpovídající kapacitou. - odpojte spoje akumulátorů před prací na zařízení; - Při manipulaci s akumulátory nebo s jejich kabely používejte ochranné rukavice. - zamezte styku s kyselinou v akumulátorech; - Používejte náhradní díly dodané nebo schválené výrobcem. 6. Během přemísťování zařízení: - nezvedejte zařízení, jsou-li uvnitř akumulátory; POZOR: Z akumulátorů se uvolňuje plynný vodík. To může vést k explozi nebo k požáru. Udržujte mimo dosah jiskření a otevřeného ohně. Při nabíjení ponechte skříň s akumulátory otevřenou. POZOR: Hořlavý materiál nebo reaktivní kovy mohou vyvolat explozi nebo požár. Nepoužívejte zařízení pro úklid těchto materiálů. POZOR: Pohyblivé součásti. Před prací na zařízení vypněte napájení. 4 Tennant 2550 (05-06)

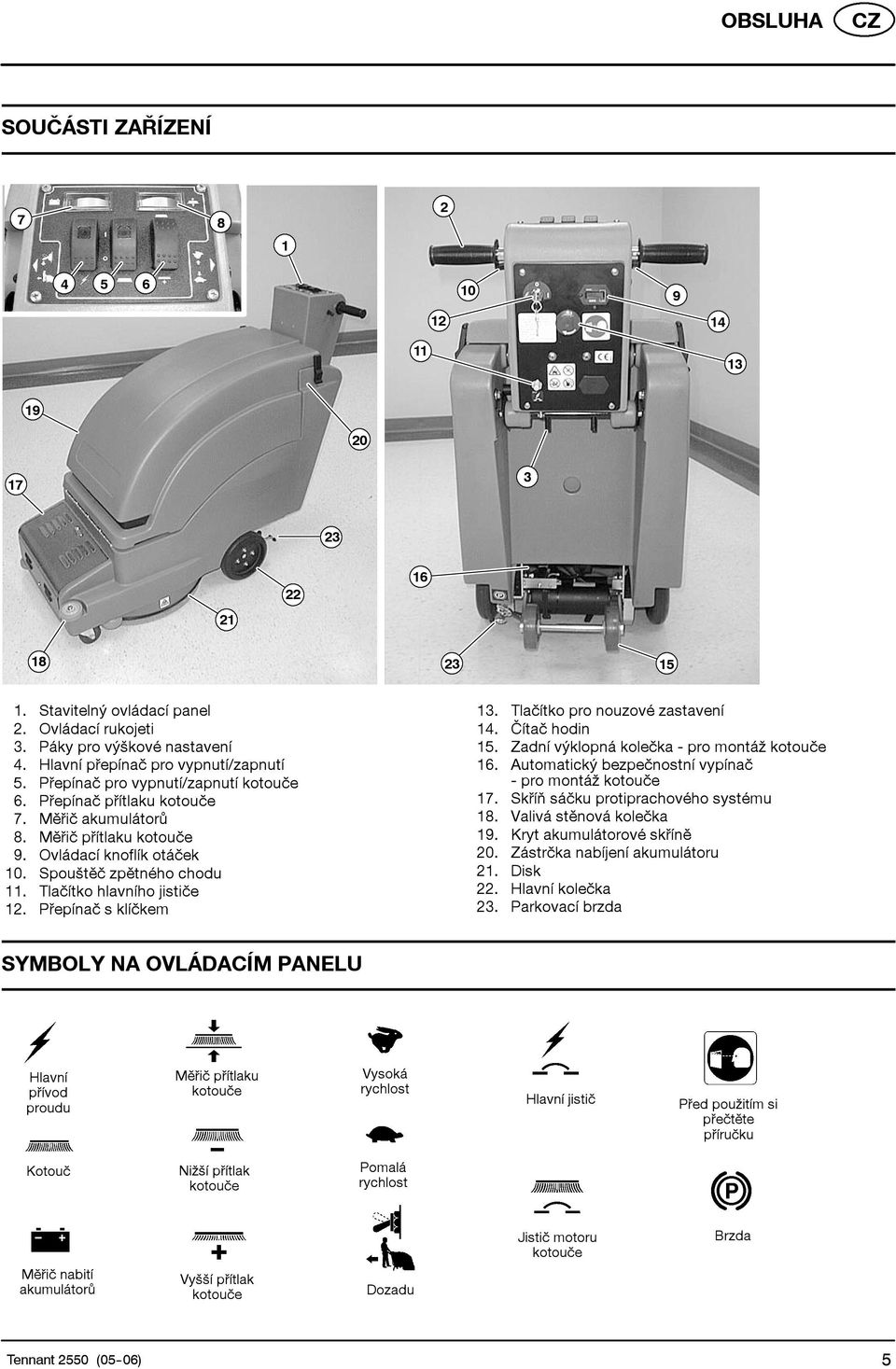

5 OBSLUHA SOUČÁSTI ZAŘÍZENÍ Stavitelný ovládací panel 2. Ovládací rukojeti 3. Páky pro výškové nastavení 4. Hlavní přepínač pro vypnutí/zapnutí 5. Přepínač pro vypnutí/zapnutí kotouče 6. Přepínač přítlaku kotouče 7. Měřič akumulátorů 8. Měřič přítlaku kotouče 9. Ovládací knoflík otáček 10. Spouštěč zpětného chodu 11. Tlačítko hlavního jističe 12. Přepínač sklíčkem 13. Tlačítko pro nouzové zastavení 14. Čítač hodin 15. Zadní výklopná kolečka - pro montáž kotouče 16. Automatický bezpečnostní vypínač -promontážkotouče 17. Skříň sáčku protiprachového systému 18. Valivá stěnová kolečka 19. Kryt akumulátorové skříně 20. Zástrčka nabíjení akumulátoru 21. Disk 22. Hlavní kolečka 23. Parkovací brzda SYMBOLY NA OVLÁDACÍM PANELU Hlavní přívod proudu Měřič přítlaku kotouče Vysoká rychlost Hlavní jistič Před použitím si přečtěte příručku Kotouč Nižší přítlak kotouče Pomalá rychlost Jistič motoru kotouče Brzda Měřič nabití akumulátorů Vyšší přítlak kotouče Dozadu Tennant 2550 (05-06) 5

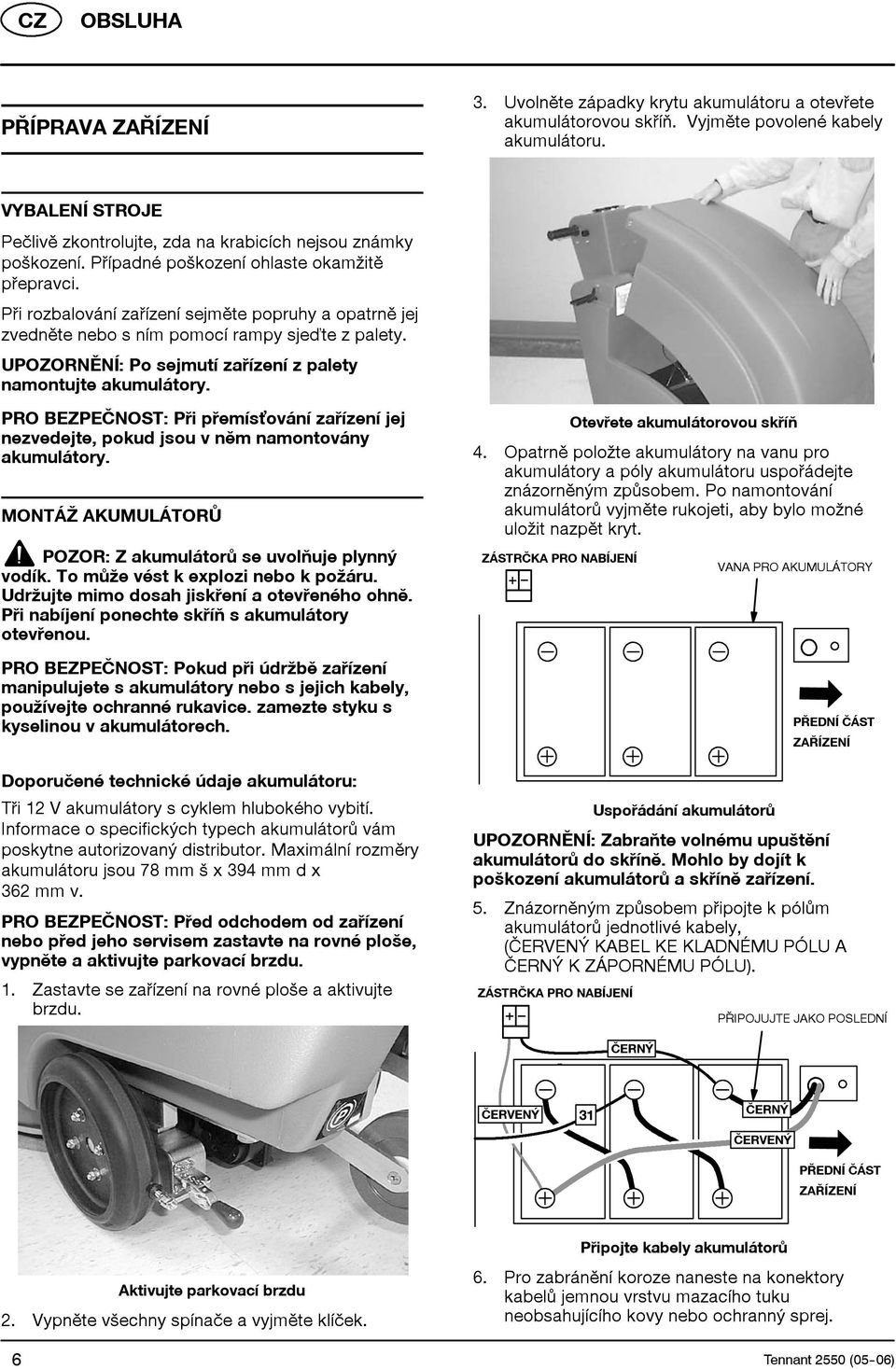

6 OBSLUHA PŘÍPRAVA ZAŘÍZENÍ 3. Uvolněte západky krytu akumulátoru a otevřete akumulátorovou skříň. Vyjměte povolené kabely akumulátoru. VYBALENÍ STROJE Pečlivě zkontrolujte, zda na krabicích nejsou známky poškození. Případné poškození ohlaste okamžitě přepravci. Při rozbalovánízařízení sejměte popruhy a opatrně jej zvedněte nebo s ním pomocí rampy sjeďte z palety. UPOZORNĚNÍ: Po sejmutí zařízení z palety namontujte akumulátory. PRO BEZPEČNOST: Při přemísťování zařízení jej nezvedejte, pokud jsou v něm namontovány akumulátory. MONTÁŽ AKUMULÁTORŮ POZOR: Z akumulátorů se uvolňuje plynný vodík. To může vést k explozi nebo k požáru. Udržujte mimo dosah jiskření a otevřeného ohně. Při nabíjení ponechte skříň s akumulátory otevřenou. PRO BEZPEČNOST: Pokud při údržbě zařízení manipulujete s akumulátory nebo s jejich kabely, používejte ochranné rukavice. zamezte styku s kyselinou v akumulátorech. Doporučené technické údaje akumulátoru: Tři 12 V akumulátory s cyklem hlubokého vybití. Informace o specifických typech akumulátorů vám poskytne autorizovaný distributor. Maximální rozměry akumulátoru jsou 78 mm š x 394 mm d x 362 mm v. PRO BEZPEČNOST: Před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, vypněte a aktivujte parkovací brzdu. 1. Zastavte se zařízení narovnéplošeaaktivujte brzdu. Otevřete akumulátorovou skříň 4. Opatrně položte akumulátory na vanu pro akumulátory a póly akumulátoru uspořádejte znázorněným způsobem. Po namontování akumulátorů vyjměte rukojeti, aby bylo možné uložit nazpět kryt. ZÁSTRČKA PRO NABÍJENÍ Uspořádání akumulátorů VANA PRO AKUMULÁTORY PŘEDNÍ ČÁST ZAŘÍZENÍ UPOZORNĚNÍ: Zabraňte volnému upuštění akumulátorů do skříně. Mohlo by dojít k poškození akumulátorů askříně zařízení. 5. Znázorněným způsobem připojte k pólům akumulátorů jednotlivé kabely, (ČERVENÝ KABEL KE KLADNÉMU PÓLU A ČERNÝ K ZÁPORNÉMU PÓLU). ZÁSTRČKA PRO NABÍJENÍ PŘIPOJUJTE JAKO POSLEDNÍ - ČERNÝ ČERVENÝ 31 ČERNÝ ČERVENÝ PŘEDNÍ ČÁST ZAŘÍZENÍ Aktivujte parkovací brzdu 2. Vypněte všechny spínače a vyjměte klíček. Připojte kabely akumulátorů 6. Pro zabránění koroze naneste na konektory kabelů jemnou vrstvu mazacího tuku neobsahujícího kovy nebo ochranný sprej. 6 Tennant 2550 (05-06)

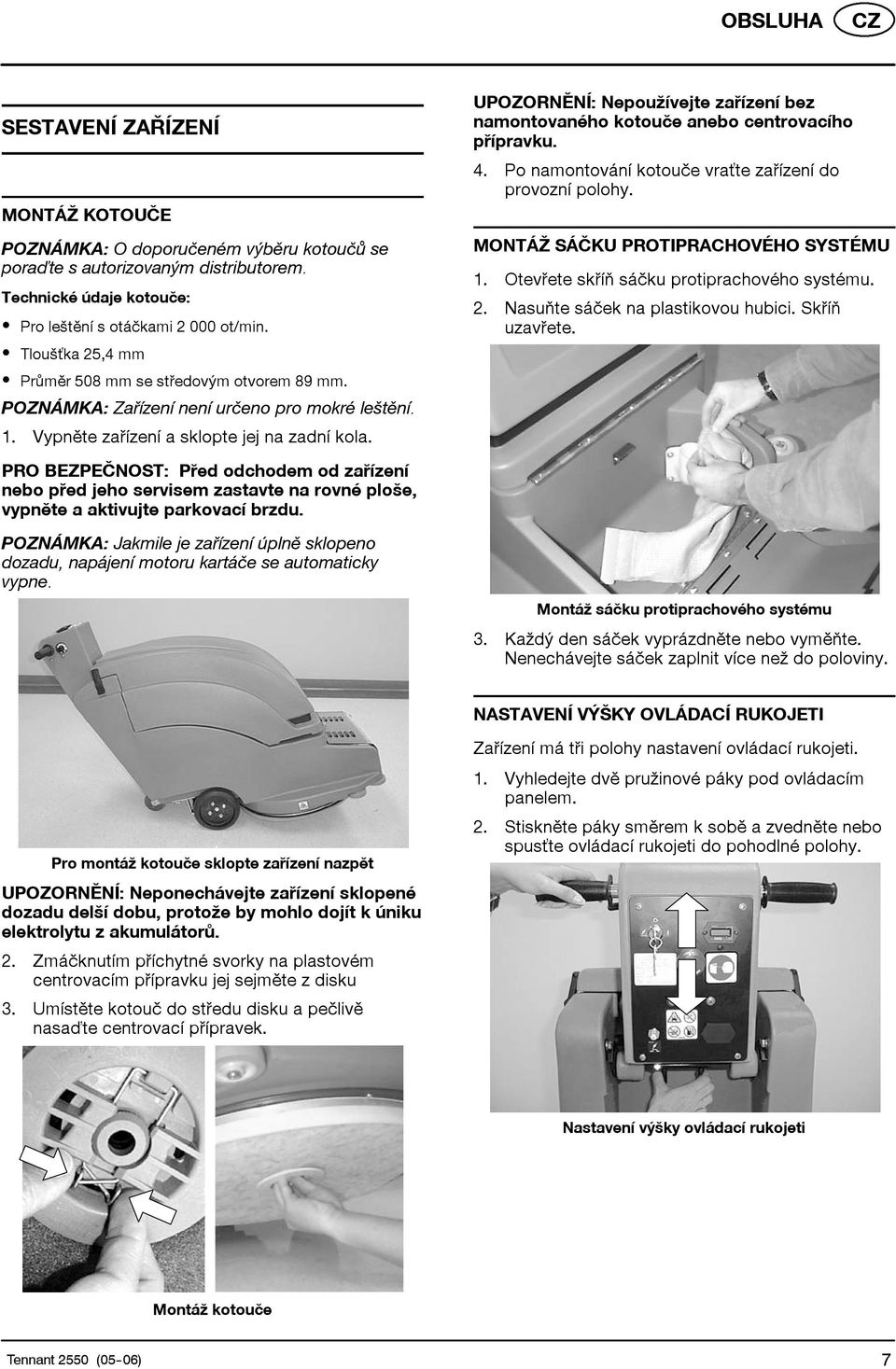

7 OBSLUHA SESTAVENÍ ZAŘÍZENÍ MONTÁŽ KOTOUČE POZNÁMKA: O doporučeném výběru kotoučů se poraďte s autorizovaným distributorem. Technické údaje kotouče: S Pro leštění s otáčkami ot/min. S Tloušťka 25,4 mm S Průměr 508 mm se středovým otvorem 89 mm. POZNÁMKA: Zařízení není určeno pro mokré leštění. 1. Vypněte zařízení a sklopte jej na zadní kola. UPOZORNĚNÍ: Nepoužívejte zařízení bez namontovaného kotouče anebo centrovacího přípravku. 4. Po namontování kotouče vraťte zařízení do provozní polohy. MONTÁŽ SÁČKU PROTIPRACHOVÉHO SYSTÉMU 1. Otevřete skříň sáčku protiprachového systému. 2. Nasuňte sáček na plastikovou hubici. Skříň uzavřete. PRO BEZPEČNOST: Před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, vypněte a aktivujte parkovací brzdu. POZNÁMKA: Jakmile je zařízení úplně sklopeno dozadu, napájení motoru kartáče seautomaticky vypne. Montáž sáčku protiprachového systému 3. Každý den sáček vyprázdněte nebo vyměňte. Nenechávejte sáček zaplnit více než do poloviny. NASTAVENÍ VÝŠKY OVLÁDACÍ RUKOJETI Zařízení má tři polohy nastavení ovládací rukojeti. 1. Vyhledejte dvě pružinové páky pod ovládacím panelem. Pro montáž kotouče sklopte zařízení nazpět 2. Stiskněte páky směrem k sobě a zvedněte nebo spusťte ovládací rukojeti do pohodlné polohy. UPOZORNĚNÍ: Neponechávejte zařízení sklopené dozadu delší dobu, protože by mohlo dojít k úniku elektrolytu z akumulátorů. 2. Zmáčknutím příchytné svorky na plastovém centrovacím přípravku jej sejměte z disku 3. Umístěte kotouč do středu disku a pečlivě nasaďte centrovací přípravek. Nastavení výšky ovládací rukojeti Montáž kotouče Tennant 2550 (05-06) 7

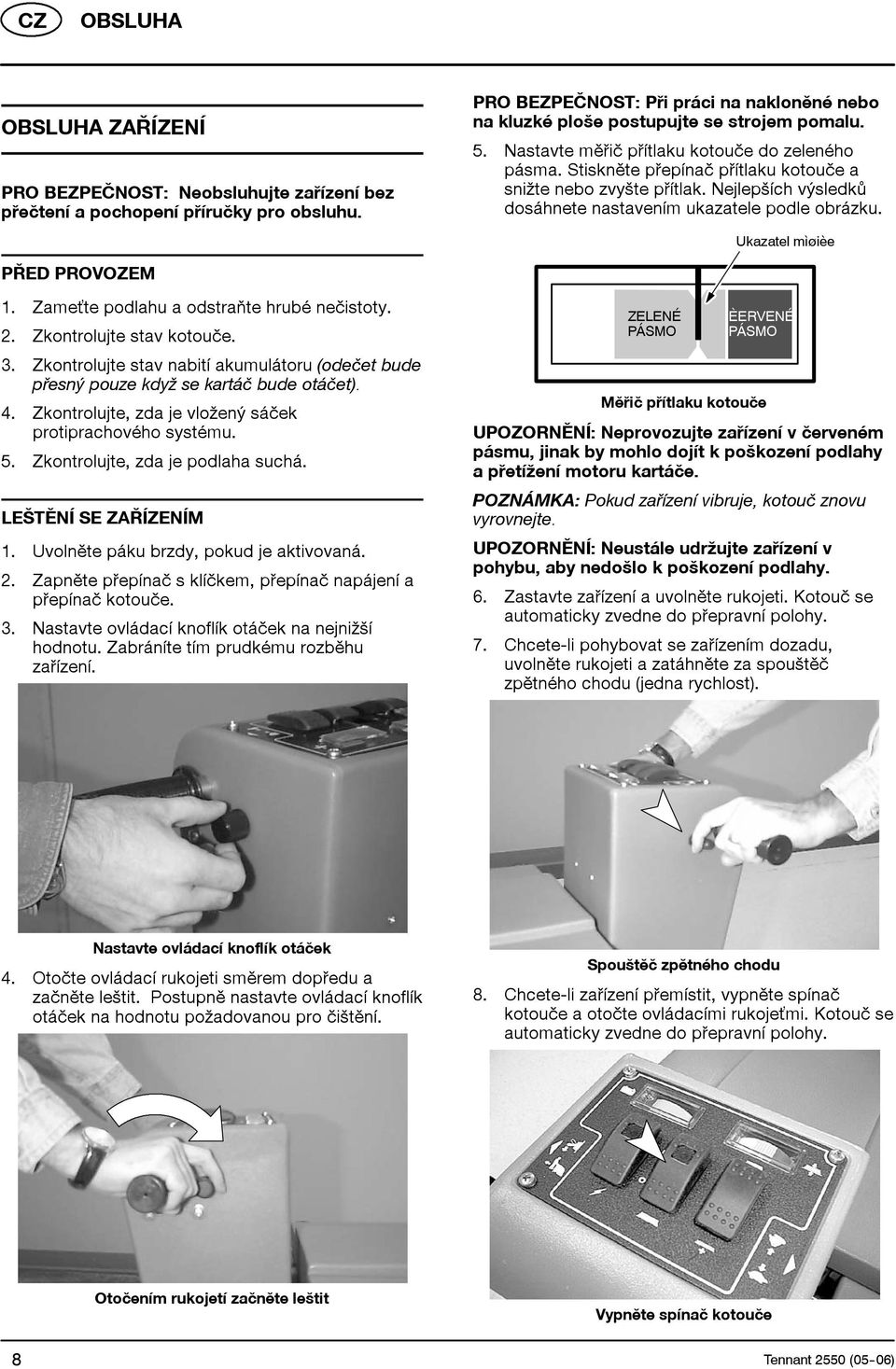

8 OBSLUHA OBSLUHA ZAŘÍZENÍ PRO BEZPEČNOST: Neobsluhujte zařízení bez přečtení a pochopení příručky pro obsluhu. PRO BEZPEČNOST: Při práci na nakloněné nebo na kluzké ploše postupujte se strojem pomalu. 5. Nastavte měřič přítlaku kotouče do zeleného pásma. Stiskněte přepínač přítlaku kotouče a snižte nebo zvyšte přítlak. Nejlepších výsledků dosáhnete nastavením ukazatele podle obrázku. Ukazatel mìøièe PŘED PROVOZEM 1. Zameťte podlahu a odstraňte hrubé nečistoty. 2. Zkontrolujte stav kotouče. 3. Zkontrolujte stav nabití akumulátoru (odečet bude přesný pouze když se kartáč bude otáčet). 4. Zkontrolujte, zda je vložený sáček protiprachového systému. 5. Zkontrolujte, zda je podlaha suchá. LEŠTĚNÍ SE ZAŘÍZENÍM 1. Uvolněte páku brzdy, pokud je aktivovaná. 2. Zapněte přepínač sklíčkem, přepínač napájení a přepínač kotouče. 3. Nastavte ovládací knoflík otáček na nejnižší hodnotu. Zabráníte tím prudkému rozběhu zařízení. ZELENÉ PÁSMO ÈERVENÉ PÁSMO Měřič přítlaku kotouče UPOZORNĚNÍ: Neprovozujte zařízení v červeném pásmu, jinak by mohlo dojít k poškození podlahy apřetížení motoru kartáče. POZNÁMKA: Pokud zařízení vibruje, kotouč znovu vyrovnejte. UPOZORNĚNÍ: Neustále udržujte zařízení v pohybu, aby nedošlo k poškození podlahy. 6. Zastavte zařízení a uvolněte rukojeti. Kotouč se automaticky zvedne do přepravní polohy. 7. Chcete-li pohybovat se zařízením dozadu, uvolněte rukojeti a zatáhněte za spouštěč zpětného chodu (jedna rychlost). Nastavte ovládací knoflík otáček 4. Otočte ovládací rukojeti směrem dopředu a začněte leštit. Postupně nastavte ovládací knoflík otáček na hodnotu požadovanou pro čištění. Spouštěč zpětného chodu 8. Chcete-li zařízení přemístit, vypněte spínač kotouče a otočte ovládacími rukojeťmi. Kotouč se automaticky zvedne do přepravní polohy. Otočením rukojetí začněte leštit Vypněte spínač kotouče 8 Tennant 2550 (05-06)

9 OBSLUHA PROVOZOVÁNÍ ZAŘÍZENÍ 1. Při leštění okolo stěnapřekážek pracujte vždy velmi opatrně. 2. Při zatáčení vždy snižte rychlost tak, abyste zachovali ovladatelnost zařízení. 3. Nepřibližujte se k překážkám na podlaze, například k elektrickým zařízením nebo mřížkám, protože by mohly způsobit zničení kotouče. Při vyhýbání se překážkám sklopte zařízení dozadu. POZNÁMKA: Jakmile je zařízení úplně sklopeno dozadu, napájení motoru kartáče seautomaticky vypne. 4. Jakmile se kotouče znečistí, vyměňte je nebo otočte. 5. Pravidelně kontroluje na měřičiakumulátoru úroveň nabití. Jakmile ukazatel poklesne do červeného pásma, akumulátor nabijte. UPOZORNĚNÍ: Neprovozujte zařízení v červeném pásmu, jinak by mohlo dojít k poškození podlahy apřetížení motoru kartáče. 6. Pokud dojde k vypadnutí jističe motoru kotouče, snižte přítlak kotouče anebokotouč vyměňte, pokud je znečištěný. PRO BEZPEČNOST: Před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, vypněte a aktivujte parkovací brzdu. PRO BEZPEČNOST: Při přemísťování zařízení jej nezvedejte, pokud jsou v něm namontovány akumulátory. TLAČÍTKO PRO NOUZOVÉ ZASTAVENÍ Chcete-li zařízení v případě nouze zastavit, stiskněte červené tlačítko pro nouzové zastavení umístěné na zadní straně ovládacího panelu. Tlačítko pro nouzové zastavení okamžitě vypne napájení zařízení. Chcete-li tlačítko pro nouzové zastavení resetovat, vypněte všechny spínače aotočte tlačítkem doprava. Pokračujte v normální práci se zařízením. JISTIČE Zařízení je vybaveno dvěma resetovatelnými jističi, hlavním (15 A) a jističem motoru kotouče (80 A), které jejchránípřed poškozením. Pokud dojde k vypadnutí jističe motoru kotouče, vyhledejte příčinu, ponechte motor vychladnout a potom jistič resetujte. Jistič motoru kotouče vypadne v důsledku nadměrného přetížení kotouče. Pokud dochází k vypadávání jističe, vyměňte kotouč nebo snižte jeho přítlak. Tlačítko jističe motoru kotouče je umístěno pod krytem akumulátoru v přední straně zařízení. Resetovatelné jističe NABÍJENÍ AKUMULÁTORŮ POZNÁMKA:Akumulátory nabíjejte pouze v případě, pokud bylo zařízení používáno celkem 30 minut nebo déle. Prodloužíte tak jejich životnost. Následující pokyny pro nabíjení jsou určeny pro nabíječku akumulátorů dodanou 36 V spolu se zařízením. Používejte výhradně nabíječku akumulátorů s uvedenými technickými parametry, zabráníte tak případnému poškození akumulátorů. TECHNICKÉ ÚDAJE NABÍJEČKY AKUMULÁTORŮ: S VÝSTUPNÍ NAPĚTÍ - 36 VOLTŮ S VÝSTUPNÍ PROUD - 25 A, MAXIMÁLNĚ S AUTOMATICKÝ UZAVÍRACÍ OBVOD S PRO NABÍJENÍ AKUMULÁTORŮ Z HLUBOKÉHO VYBITÍ POZNÁMKA: Optimálních výkonů zařízení dosáhnete, pokud budete akumulátory udržovat neustále nabité. Nikdy akumulátory neponechávejte delší dobu vybité. POZOR: Z akumulátorů se uvolňuje plynný vodík. To může vést k explozi nebo k požáru. Udržujte mimo dosah jiskření a otevřeného ohně. Při nabíjení ponechte skříň s akumulátory otevřenou. Tlačítko pro nouzové zastavení PRO BEZPEČNOST: Pokud při údržbě zařízení manipulujete s akumulátory nebo s jejich kabely, používejte ochranné rukavice. zamezte styku s kyselinou v akumulátorech. Tennant 2550 (05-06) 9

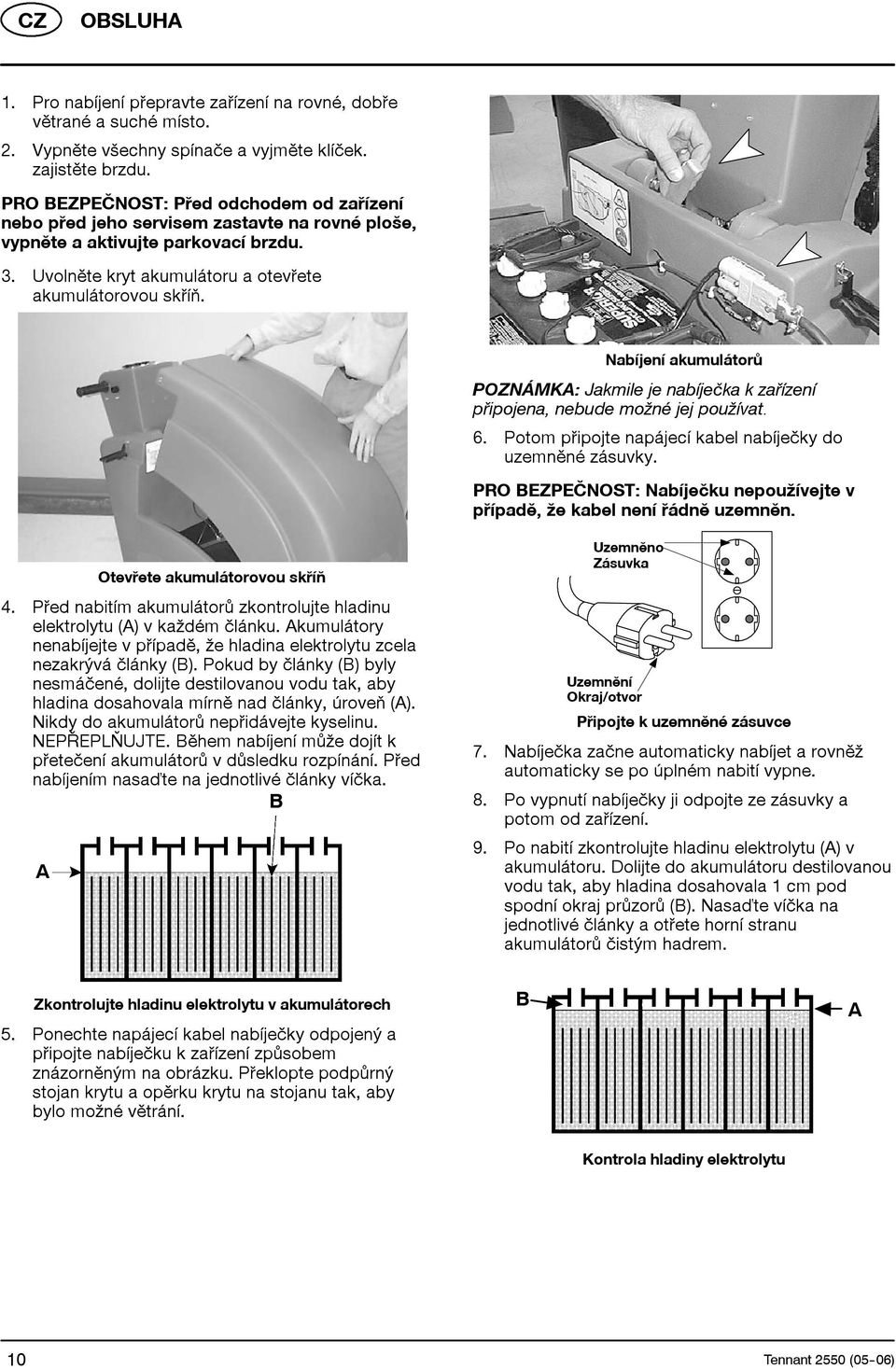

10 OBSLUHA 1. Pro nabíjení přepravte zařízení na rovné, dobře větrané a suché místo. 2. Vypněte všechny spínače a vyjměte klíček. zajistěte brzdu. PRO BEZPEČNOST: Před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, vypněte a aktivujte parkovací brzdu. 3. Uvolněte kryt akumulátoru a otevřete akumulátorovou skříň. Nabíjení akumulátorů POZNÁMKA: Jakmile je nabíječka k zařízení připojena, nebude možné jej používat. 6. Potom připojte napájecí kabel nabíječky do uzemněné zásuvky. PRO BEZPEČNOST: Nabíječku nepoužívejte v případě, že kabel není řádně uzemněn. Otevřete akumulátorovou skříň 4. Před nabitím akumulátorů zkontrolujte hladinu elektrolytu (A) v každém článku. Akumulátory nenabíjejte v případě, že hladina elektrolytu zcela nezakrývá články (B). Pokud by články (B) byly nesmáčené, dolijte destilovanou vodu tak, aby hladina dosahovala mírně nad články, úroveň (A). Nikdy do akumulátorů nepřidávejte kyselinu. NEPŘEPLŇUJTE. Během nabíjení může dojít k přetečení akumulátorů vdůsledku rozpínání. Před nabíjením nasaďte na jednotlivé články víčka. B A Uzemněno Zásuvka Uzemnění Okraj/otvor Připojte k uzemněné zásuvce 7. Nabíječka začne automaticky nabíjet a rovněž automaticky se po úplném nabití vypne. 8. Po vypnutí nabíječky ji odpojte ze zásuvky a potom od zařízení. 9. Po nabití zkontrolujte hladinu elektrolytu (A) v akumulátoru. Dolijte do akumulátoru destilovanou vodu tak, aby hladina dosahovala 1 cm pod spodní okraj průzorů (B). Nasaďte víčka na jednotlivé články a otřete horní stranu akumulátorů čistým hadrem. Zkontrolujte hladinu elektrolytu v akumulátorech 5. Ponechte napájecí kabel nabíječky odpojený a připojte nabíječku k zařízení způsobem znázorněným na obrázku. Překlopte podpůrný stojan krytu a opěrku krytu na stojanu tak, aby bylo možné větrání. B A Kontrola hladiny elektrolytu 10 Tennant 2550 (05-06)

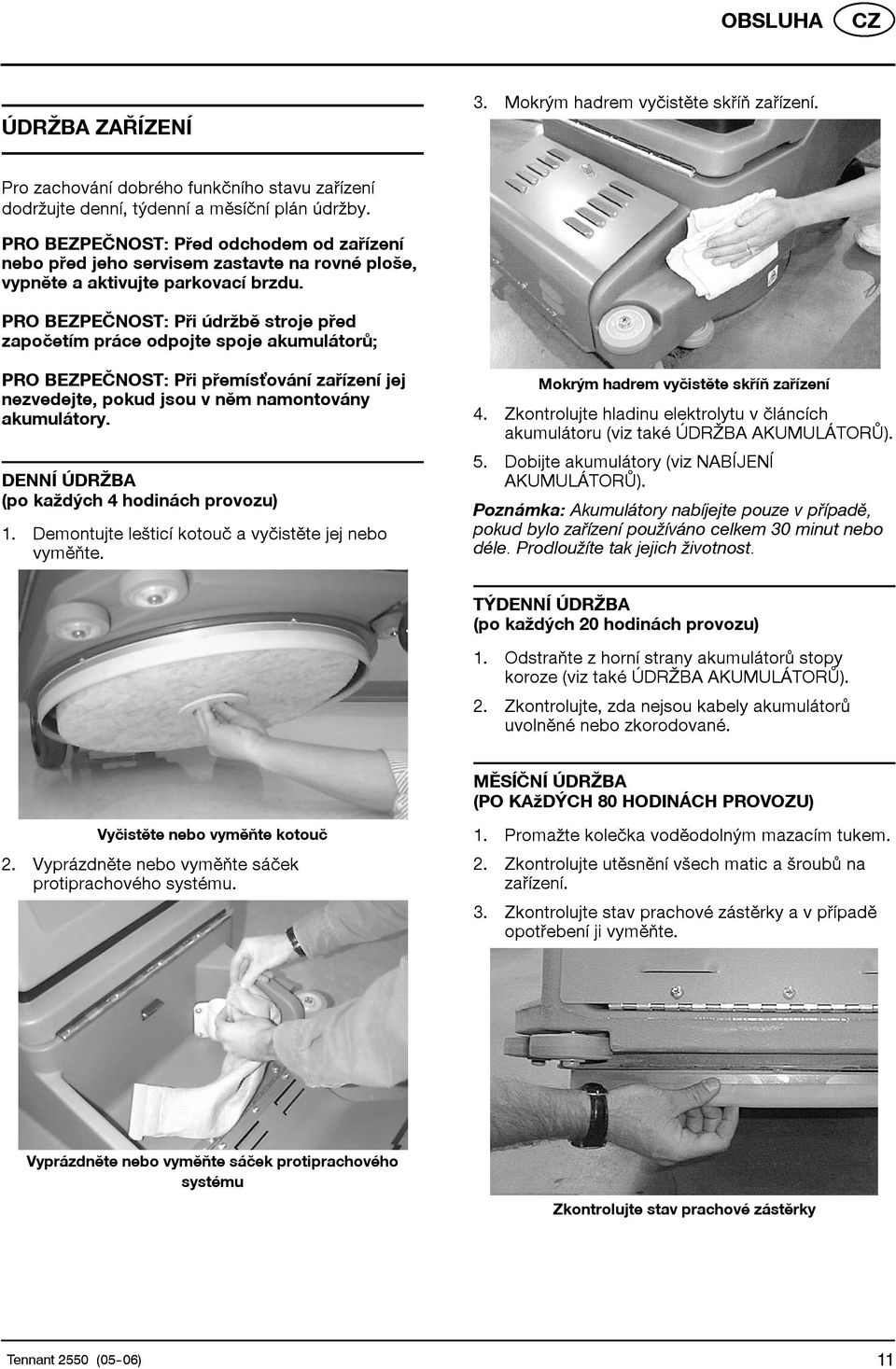

11 OBSLUHA ÚDRŽBA ZAŘÍZENÍ 3. Mokrým hadrem vyčistěte skříň zařízení. Pro zachování dobrého funkčního stavu zařízení dodržujte denní, týdenní a měsíční plán údržby. PRO BEZPEČNOST: Před odchodem od zařízení nebo před jeho servisem zastavte na rovné ploše, vypněte a aktivujte parkovací brzdu. PRO BEZPEČNOST: Při údržbě stroje před započetím práce odpojte spoje akumulátorů; PRO BEZPEČNOST: Při přemísťování zařízení jej nezvedejte, pokud jsou v něm namontovány akumulátory. DENNÍ ÚDRŽBA (po každých 4 hodinách provozu) 1. Demontujte lešticí kotouč a vyčistěte jej nebo vyměňte. Mokrým hadrem vyčistěte skříň zařízení 4. Zkontrolujte hladinu elektrolytu v článcích akumulátoru (viz také ÚDRŽBA AKUMULÁTORŮ). 5. Dobijte akumulátory (viz NABÍJENÍ AKUMULÁTORŮ). Poznámka: Akumulátory nabíjejte pouze v případě, pokud bylo zařízení používáno celkem 30 minut nebo déle. Prodloužíte tak jejich životnost. TÝDENNÍ ÚDRŽBA (po každých 20 hodinách provozu) 1. Odstraňte z horní strany akumulátorů stopy koroze (viz také ÚDRŽBA AKUMULÁTORŮ). 2. Zkontrolujte, zda nejsou kabely akumulátorů uvolněné nebo zkorodované. MĚSÍČNÍ ÚDRŽBA (PO KAžDÝCH 80 HODINÁCH PROVOZU) Vyčistěte nebo vyměňte kotouč 2. Vyprázdněte nebo vyměňte sáček protiprachového systému. 1. Promažte kolečka voděodolným mazacím tukem. 2. Zkontrolujte utěsnění všech matic a šroubů na zařízení. 3. Zkontrolujte stav prachové zástěrkyavpřípadě opotřebení ji vyměňte. Vyprázdněte nebo vyměňte sáček protiprachového systému Zkontrolujte stav prachové zástěrky Tennant 2550 (05-06) 11

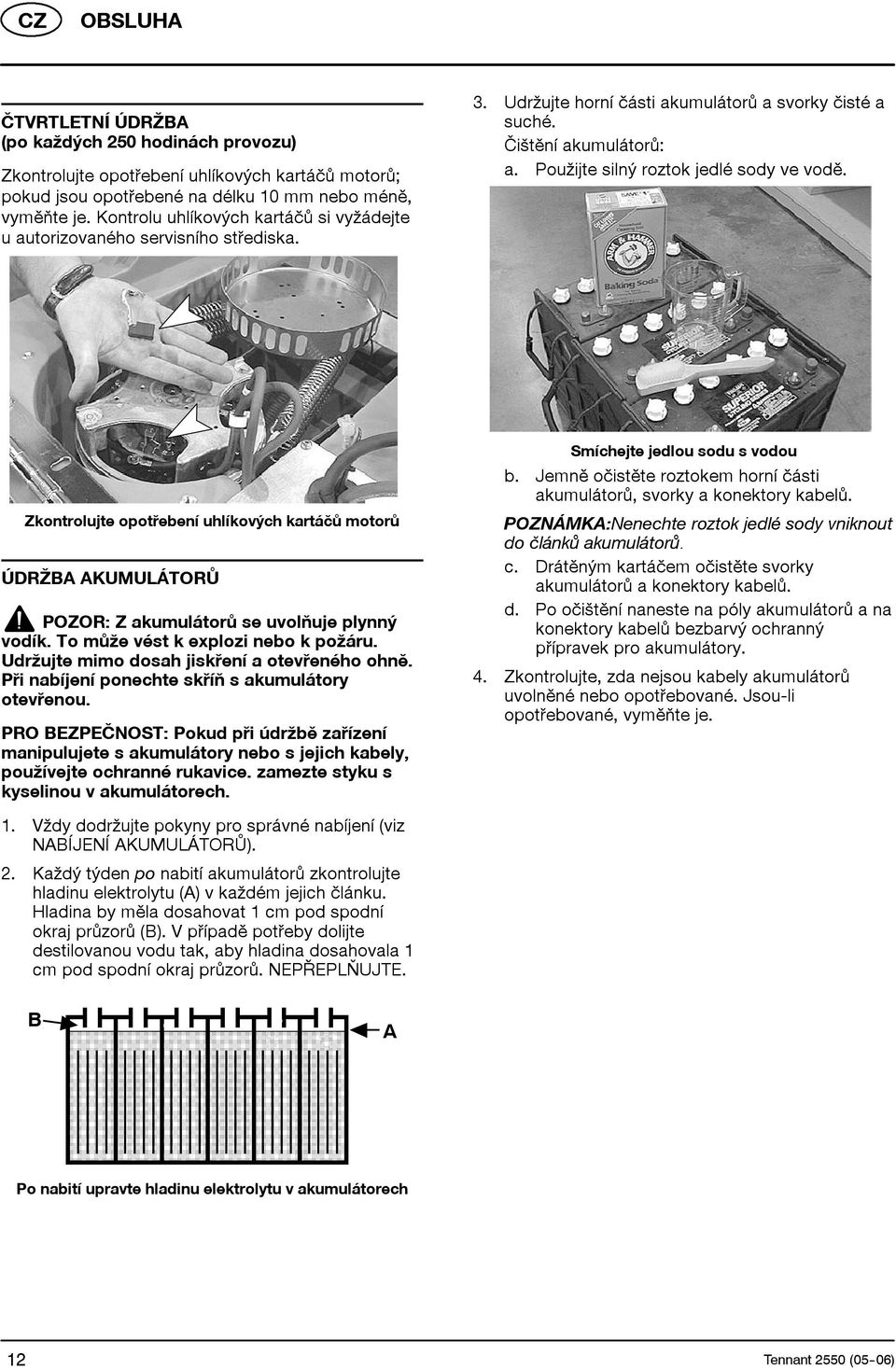

12 OBSLUHA ČTVRTLETNÍ ÚDRŽBA (po každých 250 hodinách provozu) Zkontrolujte opotřebení uhlíkových kartáčů motorů; pokud jsou opotřebené na délku 10 mm nebo méně, vyměňte je. Kontrolu uhlíkových kartáčů si vyžádejte u autorizovaného servisního střediska. 3. Udržujte horní části akumulátorů a svorky čisté a suché. Čištění akumulátorů: a. Použijte silný roztok jedlé sody ve vodě. Zkontrolujte opotřebení uhlíkových kartáčů motorů ÚDRŽBA AKUMULÁTORŮ POZOR: Z akumulátorů se uvolňuje plynný vodík. To může vést k explozi nebo k požáru. Udržujte mimo dosah jiskření a otevřeného ohně. Při nabíjení ponechte skříň s akumulátory otevřenou. PRO BEZPEČNOST: Pokud při údržbě zařízení manipulujete s akumulátory nebo s jejich kabely, používejte ochranné rukavice. zamezte styku s kyselinou v akumulátorech. Smíchejte jedlou sodu s vodou b. Jemně očistěte roztokem horní části akumulátorů, svorky a konektory kabelů. POZNÁMKA:Nenechte roztok jedlé sody vniknout do článků akumulátorů. c. Drátěným kartáčem očistěte svorky akumulátorů akonektorykabelů. d. Po očištění naneste na póly akumulátorů ana konektory kabelů bezbarvý ochranný přípravek pro akumulátory. 4. Zkontrolujte, zda nejsou kabely akumulátorů uvolněné nebo opotřebované. Jsou-li opotřebované, vyměňte je. 1. Vždy dodržujte pokyny pro správné nabíjení (viz NABÍJENÍ AKUMULÁTORŮ). 2. Každý týden po nabití akumulátorů zkontrolujte hladinu elektrolytu (A) v každém jejich článku. Hladina by měla dosahovat 1 cm pod spodní okraj průzorů (B). V případě potřeby dolijte destilovanou vodu tak, aby hladina dosahovala 1 cm pod spodní okraj průzorů. NEPŘEPLŇUJTE. B A Po nabití upravte hladinu elektrolytu v akumulátorech 12 Tennant 2550 (05-06)

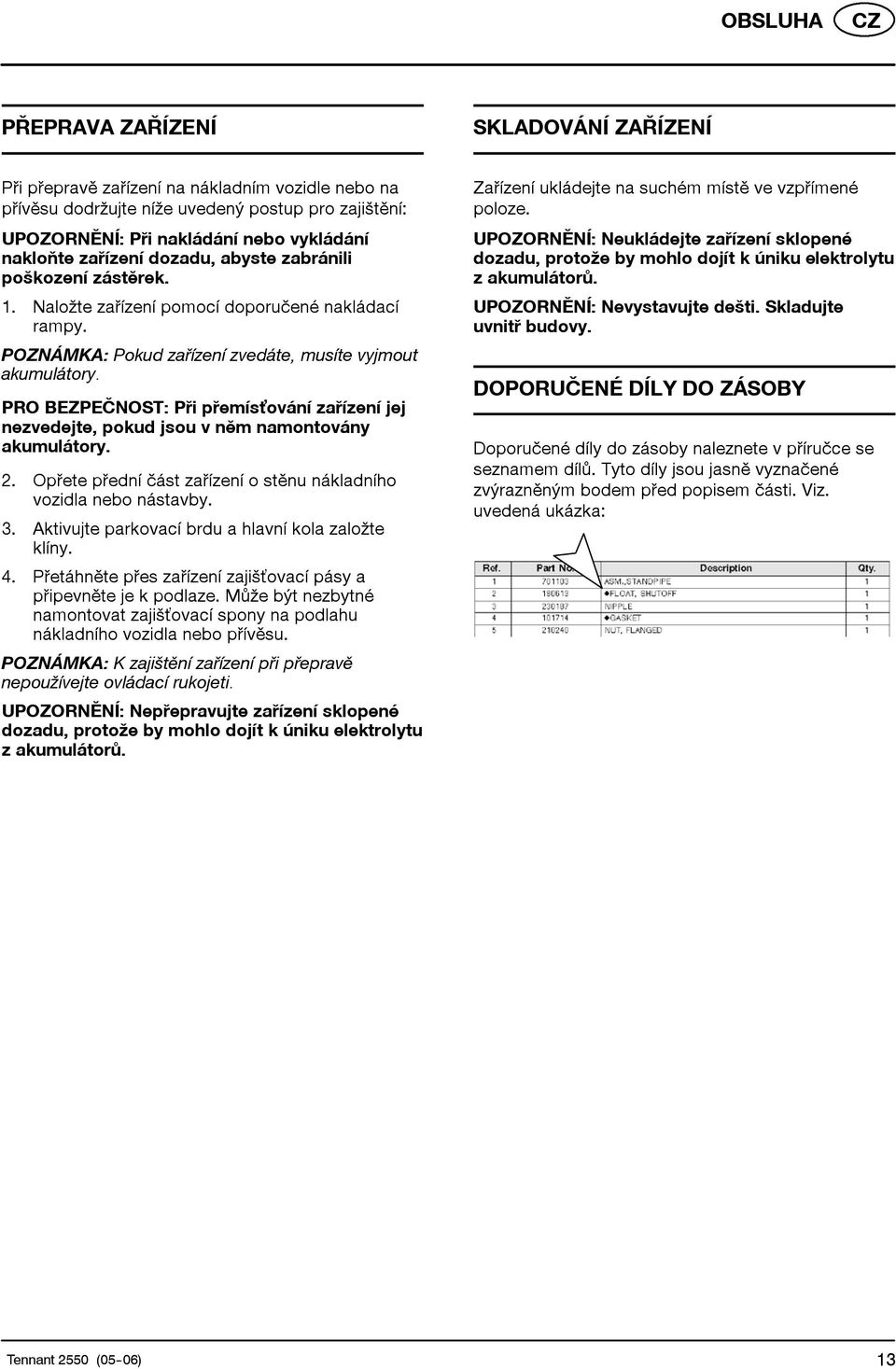

13 OBSLUHA PŘEPRAVA ZAŘÍZENÍ SKLADOVÁNÍ ZAŘÍZENÍ Při přepravě zařízení na nákladním vozidle nebo na přívěsu dodržujte níže uvedený postup pro zajištění: UPOZORNĚNÍ: Při nakládání nebo vykládání nakloňte zařízení dozadu, abyste zabránili poškození zástěrek. 1. Naložte zařízení pomocí doporučené nakládací rampy. POZNÁMKA: Pokud zařízení zvedáte, musíte vyjmout akumulátory. PRO BEZPEČNOST: Při přemísťování zařízení jej nezvedejte, pokud jsou v něm namontovány akumulátory. 2. Opřete přední část zařízení o stěnu nákladního vozidla nebo nástavby. 3. Aktivujte parkovací brdu a hlavní kola založte klíny. 4. Přetáhněte přes zařízení zajišťovací pásy a připevněte je k podlaze. Může být nezbytné namontovat zajišťovací spony na podlahu nákladního vozidla nebo přívěsu. POZNÁMKA: K zajištění zařízení při přepravě nepoužívejte ovládací rukojeti. UPOZORNĚNÍ: Nepřepravujte zařízení sklopené dozadu, protože by mohlo dojít k úniku elektrolytu z akumulátorů. Zařízení ukládejte na suchém místě ve vzpřímené poloze. UPOZORNĚNÍ: Neukládejte zařízení sklopené dozadu, protože by mohlo dojít k úniku elektrolytu z akumulátorů. UPOZORNĚNÍ: Nevystavujte dešti. Skladujte uvnitř budovy. DOPORUČENÉ DÍLY DO ZÁSOBY Doporučené díly do zásoby naleznete v příručce se seznamem dílů. Tyto díly jsou jasně vyznačené zvýrazněným bodem před popisem části. Viz. uvedená ukázka: Tennant 2550 (05-06) 13

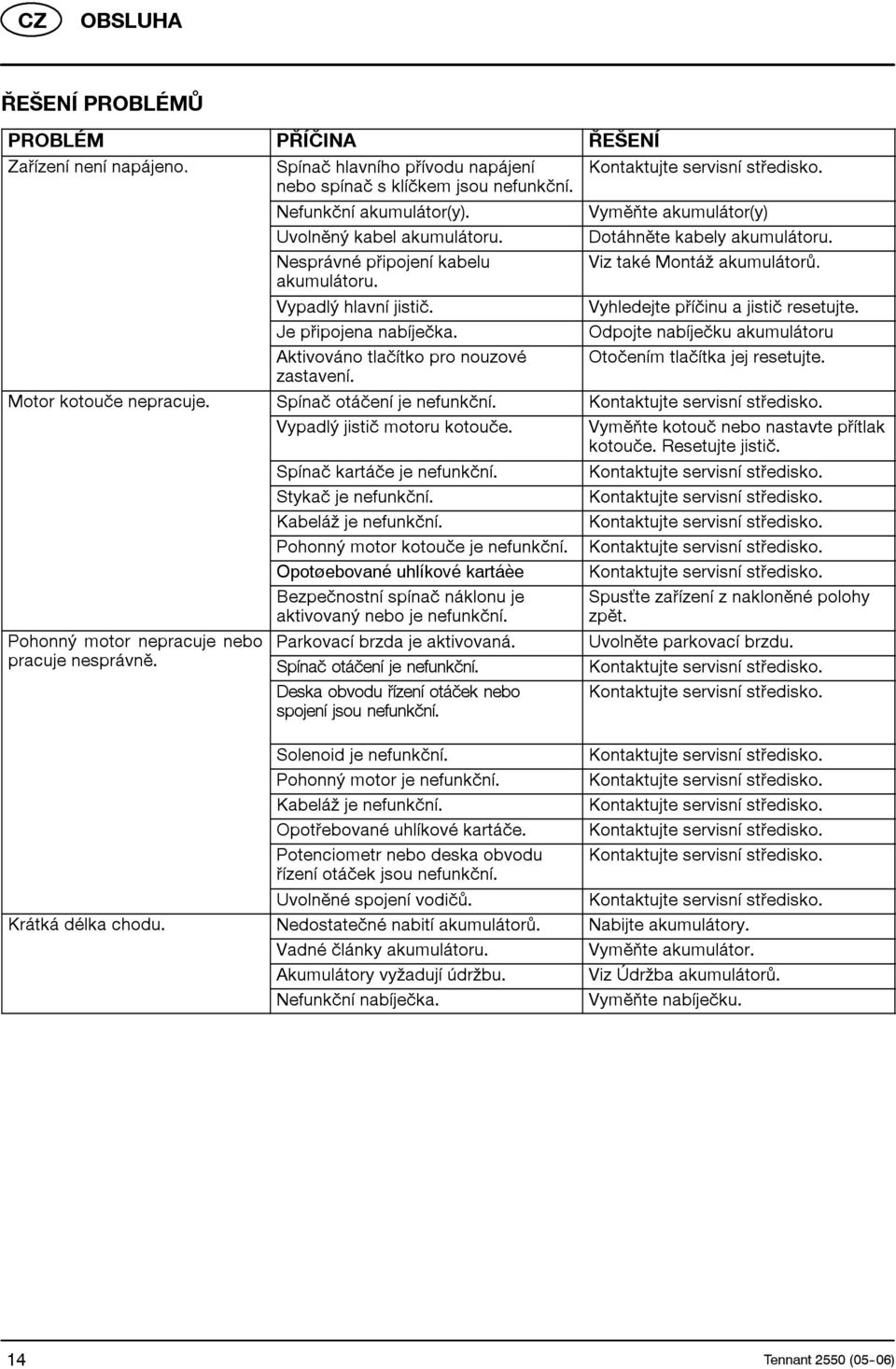

14 OBSLUHA ŘEŠENÍ PROBLÉMŮ PROBLÉM PŘÍČINA ŘEŠENÍ Zařízení není napájeno. Spínač hlavního přívodu napájení nebo spínač sklíčkem jsou nefunkční. Nefunkční akumulátor(y). Uvolněný kabel akumulátoru. Nesprávné připojení kabelu akumulátoru. Vypadlý hlavní jistič. Je připojena nabíječka. Aktivováno tlačítko pro nouzové zastavení. Vyměňte akumulátor(y) Dotáhněte kabely akumulátoru. ViztakéMontážakumulátorů. Vyhledejte příčinu a jistič resetujte. Odpojte nabíječku akumulátoru Otočením tlačítka jej resetujte. Motor kotouče nepracuje. Spínač otáčení je nefunkční. Vypadlý jistič motoru kotouče. Vyměňte kotouč nebo nastavte přítlak kotouče. Resetujte jistič. Pohonný motor nepracuje nebo pracuje nesprávně. Spínač kartáče jenefunkční. Stykač je nefunkční. Kabeláž je nefunkční. Pohonný motor kotouče jenefunkční. Opotøebované uhlíkové kartáèe Bezpečnostní spínač náklonu je aktivovaný nebo je nefunkční. Parkovací brzda je aktivovaná. Spínač otáčení je nefunkční. Deska obvodu řízení otáček nebo spojení jsou nefunkční. Solenoid je nefunkční. Pohonný motor je nefunkční. Kabeláž je nefunkční. Opotřebované uhlíkové kartáče. Potenciometr nebo deska obvodu řízení otáček jsou nefunkční. Spusťte zařízení z nakloněné polohy zpět. Uvolněte parkovací brzdu. Uvolněné spojení vodičů. Krátká délka chodu. Nedostatečné nabití akumulátorů. Nabijte akumulátory. Vadné články akumulátoru. Vyměňte akumulátor. Akumulátory vyžadují údržbu. Viz Údržba akumulátorů. Nefunkční nabíječka. Vyměňte nabíječku. 14 Tennant 2550 (05-06)
