Phocos MPPT. Maximum Power Point Tracker Příručka pro uživatele (čeština)

Transkript

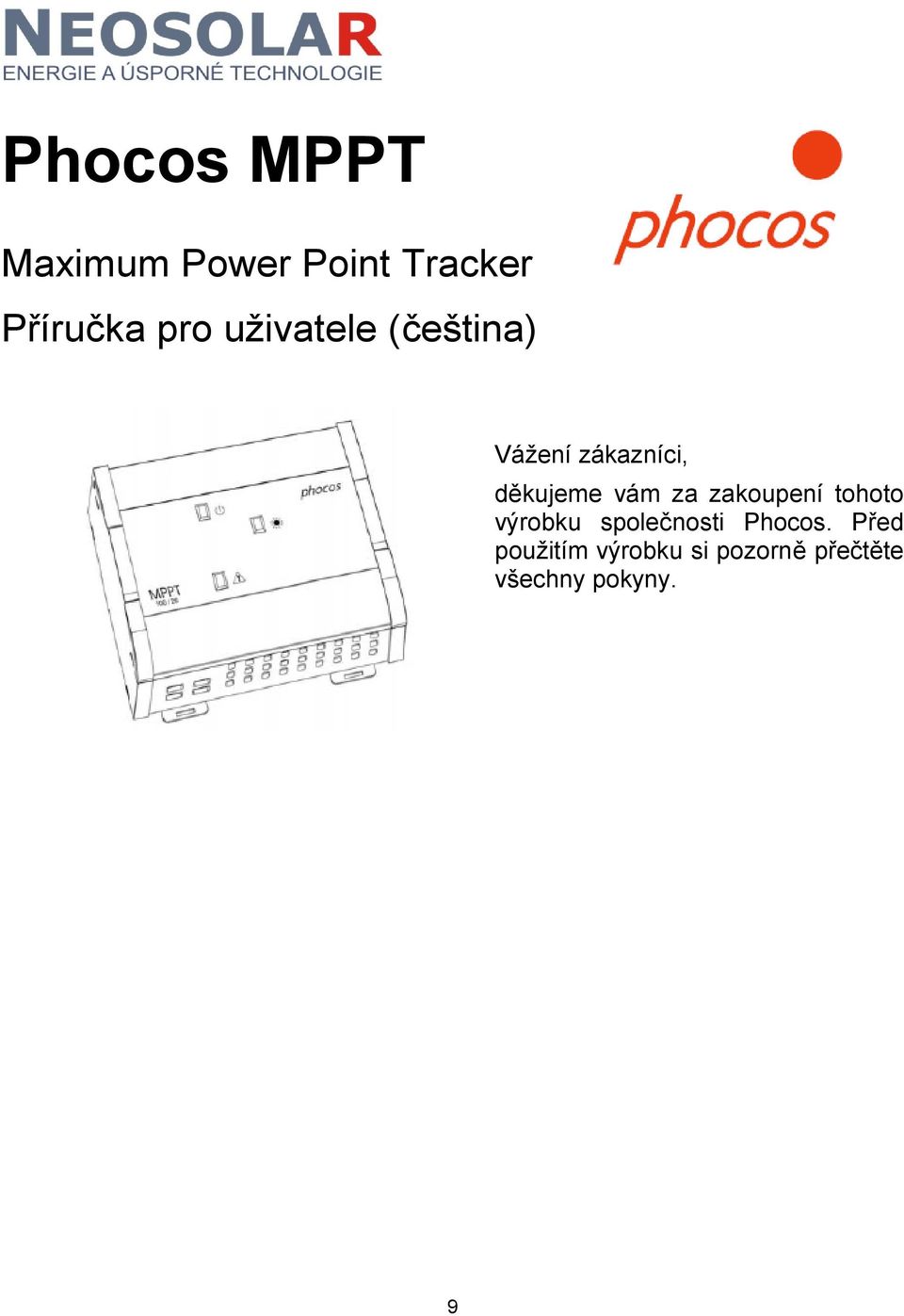

1 Phocos MPPT Maximum Power Point Tracker Příručka pro uživatele (čeština) Vážení zákazníci, děkujeme vám za zakoupení tohoto výrobku společnosti Phocos. Před použitím výrobku si pozorně přečtěte všechny pokyny. 9

2 Díky novému regulátoru MPPT Maximum Power Point Tracker máte k dispozici technicky vyspělé zařízení, které bylo vyvinuto podle nejnovějších dostupných technických standardů. Má řadu vynikajících funkcí a vlastností jako: Technologie Maximum Power Point Tracking, která zvyšuje účinnost vašeho fotovoltaického systému Umožňuje použití méně nákladných solárních panelů zapojených do sítě pro samostatné systémy 1/4V Automatická detekce 1/4 V Teplotně kompenzovaná, třístupňová regulace nabíjení s křivkou I-U Kompletní elektronická ochrana (přepólování, nadproud, zkrat, nadměrná teplota atd.) Vysoká účinnost Možná montáž na lištu DIN Záporná zem Tato příručka uvádí důležité pokyny pro instalaci a používání regulátoru MPP Tracker. Pozorně si je přečtěte a dodržujte doporučení ohledně bezpečnosti a používání uvedená na konci této příručky. Hlavní funkce Regulátor MPPT nabíjí baterii mnohem rychleji než běžný regulátor nabíjení. Regulátor MPPT chrání baterii před přebitím slunečními články. Nabíjecí charakteristika obsahuje několik fází, které zahrnují automatickou adaptaci na teplotu okolí. Regulátor MPPT se automaticky nastaví na napětí soustavy 1V nebo 4V. Regulátor MPPT má řadu bezpečnostních a indikačních funkcí. Doporučení pro používání Během normálního provozu se regulátor MPPT zahřívá. Regulátor MPPT nepotřebuje žádnou údržbu nebo servis. Prach stírejte suchou tkaninou. Je důležité, aby se baterie často nabíjela na plnou kapacitu (nejméně jednou měsíčně). Jinak se baterie může trvale poškodit. Baterii lze plně nabít pouze tehdy, když se během nabíjení neodebírá příliš hodně energie. Pamatujte na to, zvláště když budete instalovat další zátěže. Montáž a připojení Regulátor MPPT je určen jen pro vnitřní použití. Chraňte jej před přímým slunečním svitem a umístěte jej do suchého prostředí. Nikdy jej neinstalujte ve vlhkých místnostech (např. v koupelnách). Pro stanovení nabíjecího napětí měří regulátor MPPT teplotu okolního vzduchu. Regulátor a baterie se musí instalovat ve stejné místnosti. Během provozu se regulátor MPPT zahřívá, a proto by se měl instalovat jenom na nehořlavý povrch. 10

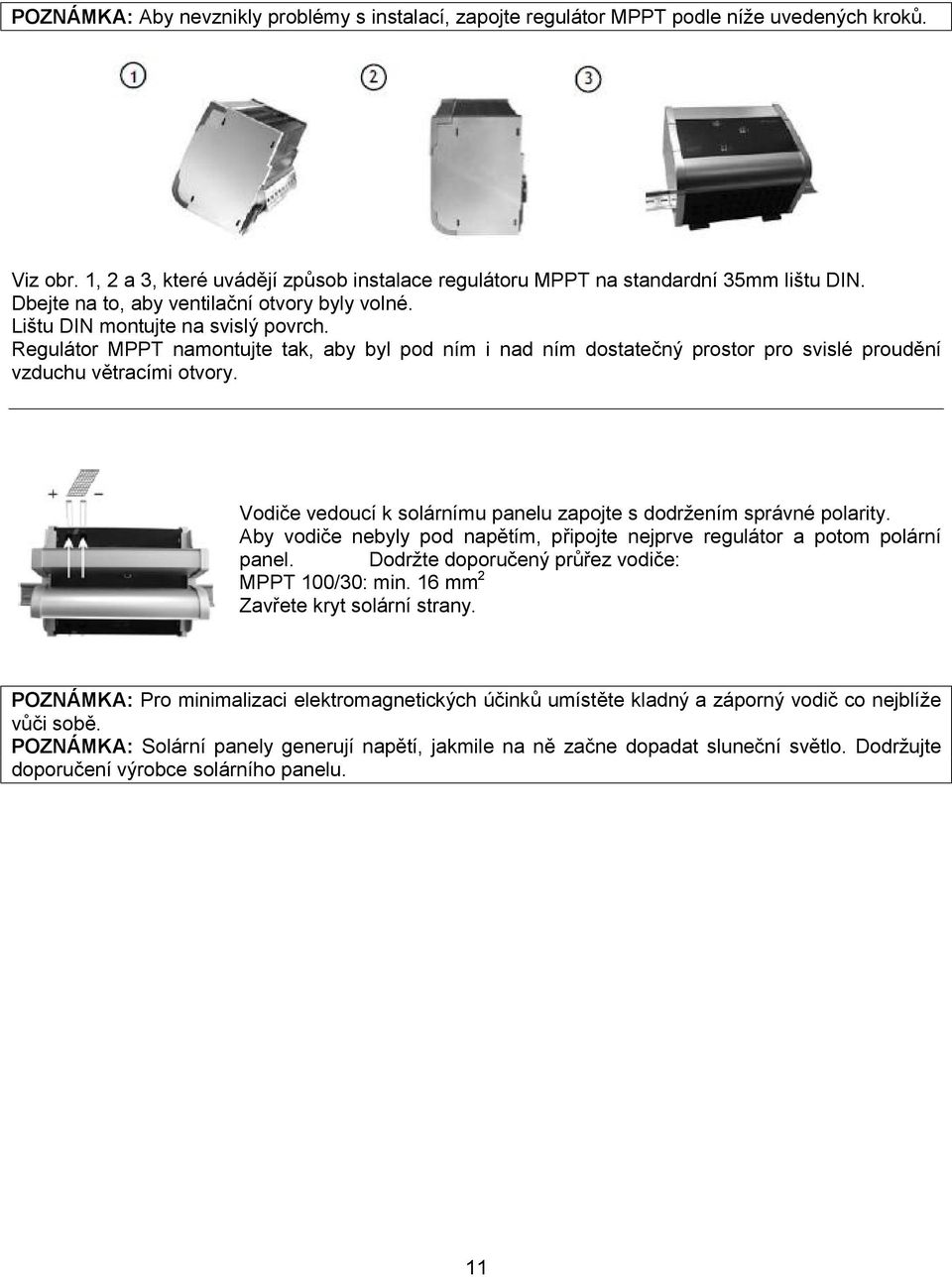

3 POZNÁMKA: Aby nevznikly problémy s instalací, zapojte regulátor MPPT podle níže uvedených kroků. Viz obr. 1, a 3, které uvádějí způsob instalace regulátoru MPPT na standardní 35mm lištu DIN. Dbejte na to, aby ventilační otvory byly volné. Lištu DIN montujte na svislý povrch. Regulátor MPPT namontujte tak, aby byl pod ním i nad ním dostatečný prostor pro svislé proudění vzduchu větracími otvory. Vodiče vedoucí k solárnímu panelu zapojte s dodržením správné polarity. Aby vodiče nebyly pod napětím, připojte nejprve regulátor a potom polární panel. Dodržte doporučený průřez vodiče: MPPT 100/30: min. 16 mmp Zavřete kryt solární strany. POZNÁMKA: Pro minimalizaci elektromagnetických účinků umístěte kladný a záporný vodič co nejblíže vůči sobě. POZNÁMKA: Solární panely generují napětí, jakmile na ně začne dopadat sluneční světlo. Dodržujte doporučení výrobce solárního panelu. 11

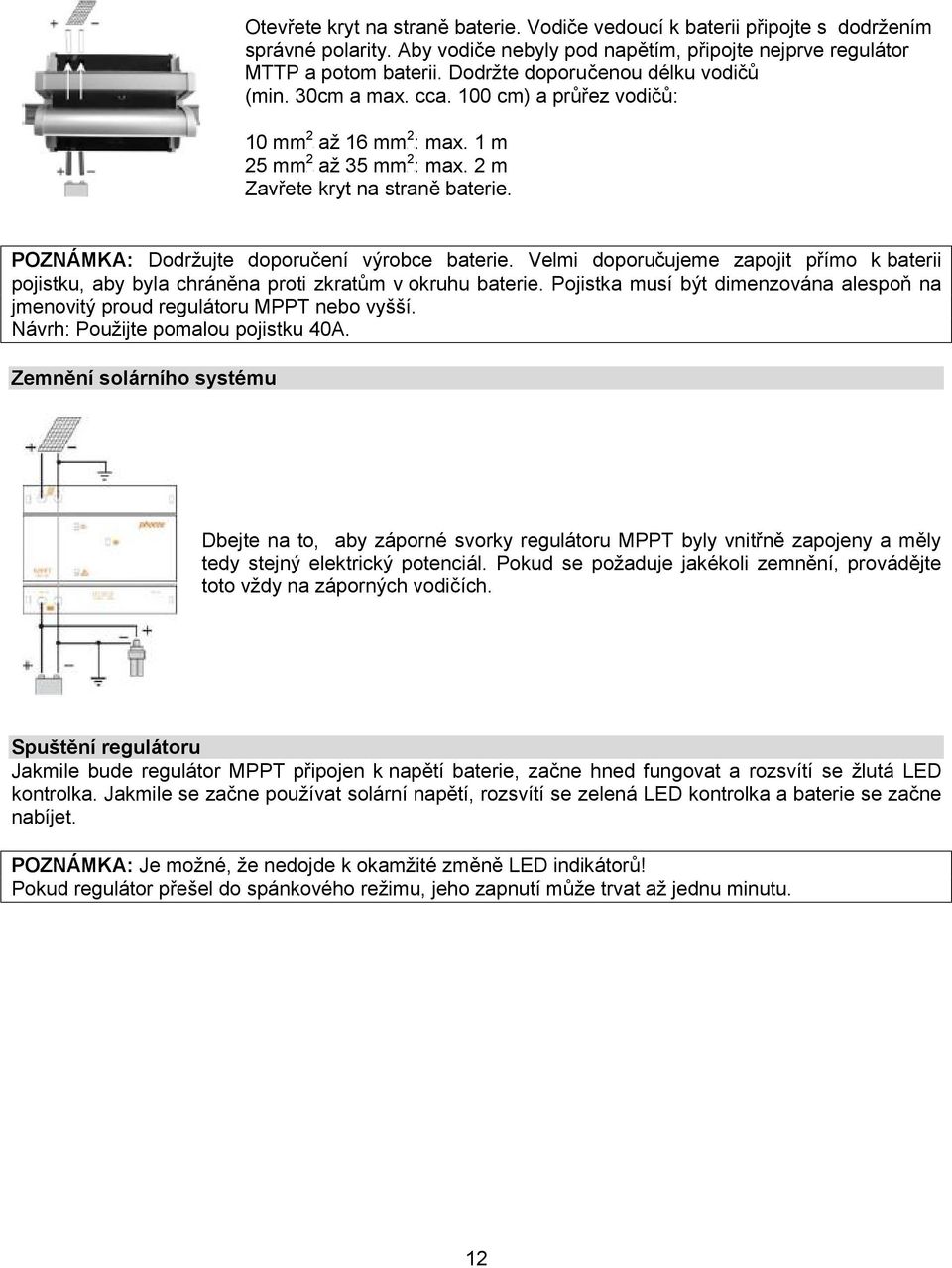

4 P až Otevřete kryt na straně baterie. Vodiče vedoucí k baterii připojte s dodržením správné polarity. Aby vodiče nebyly pod napětím, připojte nejprve regulátor MTTP a potom baterii. Dodržte doporučenou délku vodičů (min. 30cm a max. cca. 100 cm) a průřez vodičů: 10 mmp P až 16 mmp P: max. 1 m 5 mmp 35 mmp P: max. m Zavřete kryt na straně baterie. POZNÁMKA: Dodržujte doporučení výrobce baterie. Velmi doporučujeme zapojit přímo k baterii pojistku, aby byla chráněna proti zkratům v okruhu baterie. Pojistka musí být dimenzována alespoň na jmenovitý proud regulátoru MPPT nebo vyšší. Návrh: Použijte pomalou pojistku 40A. Zemnění solárního systému Dbejte na to, aby záporné svorky regulátoru MPPT byly vnitřně zapojeny a měly tedy stejný elektrický potenciál. Pokud se požaduje jakékoli zemnění, provádějte toto vždy na záporných vodičích. Spuštění regulátoru Jakmile bude regulátor MPPT připojen k napětí baterie, začne hned fungovat a rozsvítí se žlutá LED kontrolka. Jakmile se začne používat solární napětí, rozsvítí se zelená LED kontrolka a baterie se začne nabíjet. POZNÁMKA: Je možné, že nedojde k okamžité změně LED indikátorů! Pokud regulátor přešel do spánkového režimu, jeho zapnutí může trvat až jednu minutu. 1

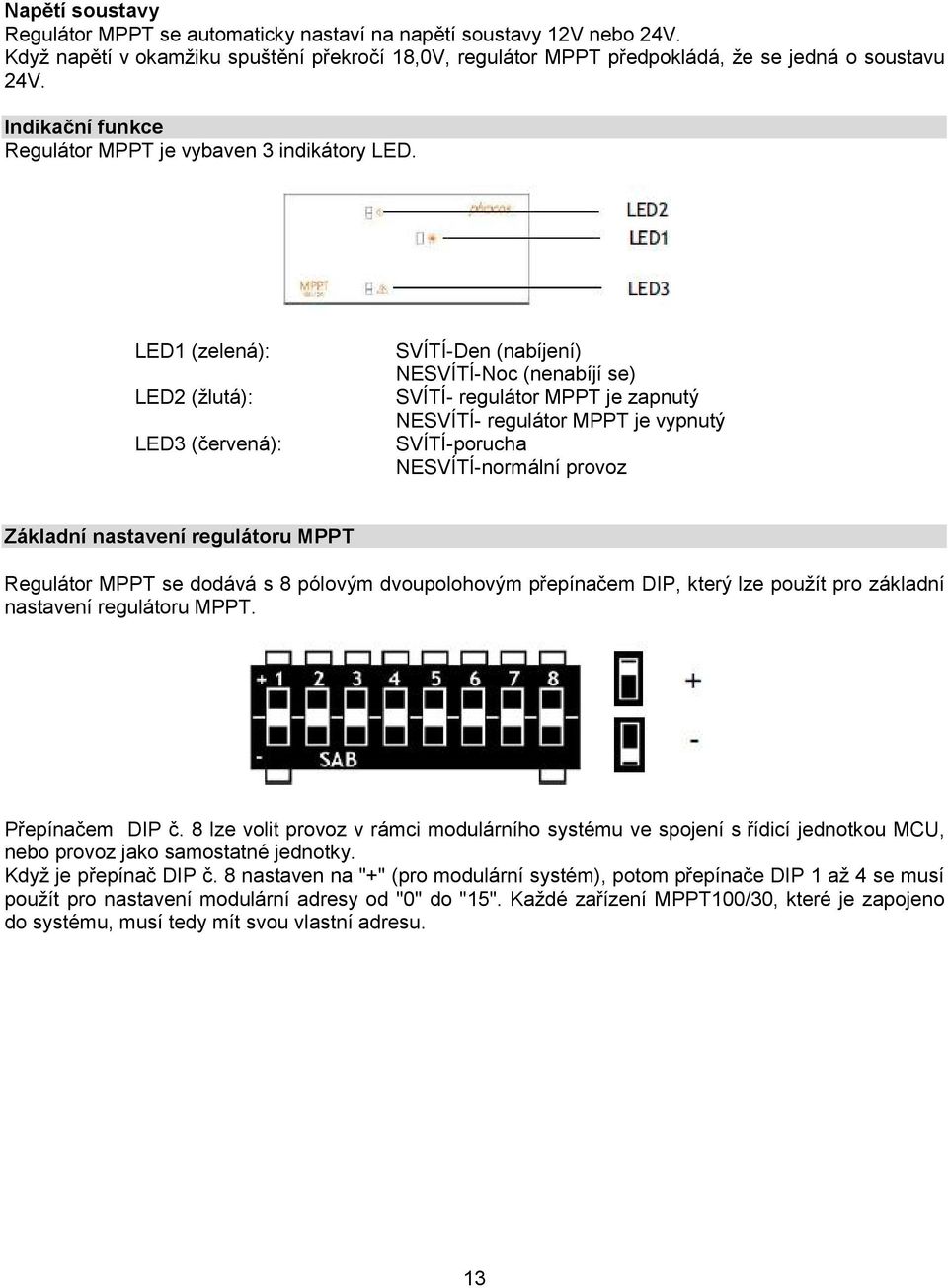

5 Napětí soustavy Regulátor MPPT se automaticky nastaví na napětí soustavy 1V nebo 4V. Když napětí v okamžiku spuštění překročí 18,0V, regulátor MPPT předpokládá, že se jedná o soustavu 4V. Indikační funkce Regulátor MPPT je vybaven 3 indikátory LED. LED1 (zelená): LED (žlutá): LED3 (červená): SVÍTÍ-Den (nabíjení) NESVÍTÍ-Noc (nenabíjí se) SVÍTÍ- regulátor MPPT je zapnutý NESVÍTÍ- regulátor MPPT je vypnutý SVÍTÍ-porucha NESVÍTÍ-normální provoz Základní nastavení regulátoru MPPT Regulátor MPPT se dodává s 8 pólovým dvoupolohovým přepínačem DIP, který lze použít pro základní nastavení regulátoru MPPT. Přepínačem DIP č. 8 lze volit provoz v rámci modulárního systému ve spojení s řídicí jednotkou MCU, nebo provoz jako samostatné jednotky. Když je přepínač DIP č. 8 nastaven na "+" (pro modulární systém), potom přepínače DIP 1 až 4 se musí použít pro nastavení modulární adresy od "0" do "15". Každé zařízení MPPT100/30, které je zapojeno do systému, musí tedy mít svou vlastní adresu. 13

6 Přepínače DIP č. 1-4 jsou určeny pro volbu adresy zařízení modulárního systému (0-15): Adresa zařízení číslo přepínače DIP Přepínače DIP č. 5 a 6 jsou vyhrazeny pro budoucí funkce Přepínač DIP č 7 nemá žádný vliv na použití v modulárním systému, protože všechny parametry závislé na baterii se přenášejí z jednotky MCU (modulární řídicí jednotka), která ovládá všechny připojené jednotky. Přepínač DIP č. 8 je určen pro volbu mezi samostatným nebo modulárním provozem. Číslo přepínače Typ DIP 5 Vyhrazené funkce 6 Vyhrazené funkce 7 Typ baterie 8 Aplikace Poloha Provozní režim přepínače Běžný olověný akumulátor + Gelová baterie - Samostatná + Když je přepínač DIP č. 8 nastaven na "-" (pro použití jako samostatný systém), potom přepínače DIP 1 až 4 nemají žádný vliv. Přepínače nastavte do polohy "-". Přepínač DIP č. 7 se potom používá pro volbu typu baterie: Nastavení + Gelová baterie - Běžná olověná baterie 14
