1 Moravské stavby projekce s.r.o. Erbenova Ostrava-Vítkovice ODBORNÝ STATICKÝ POSUDEK vstupního portálu hřbitova ve Frýdku H Zakázkové číslo : J 6126/13/B Zadavatel : Statutární město Frýdek-Místek, investiční odbor MMFM Vypracovala : Ing. Věra Nová Vedoucí statik : Ing. Jaroslav Habrnal ČKAIT : Místo, datum : Ostrava, březen 2013 Odborný posudek, strana č. 1 z počtu 6

Frýdek-Místek, investiční odbor MMFM Vypracovala : Ing. Věra Nová Vedoucí statik : Ing.

2 1. ZADÁNÍ 1.1 Název stavby a místa Vstupní portál hřbitova na veřejném pohřebišti ve Frýdku. 1.2 Předmět posudku Požadováno je posouzení statického a technického stavu výše uvedeného objektu. 1.3 Objednávka Číslo objednávky : VZ-IO PODKLADY ze dne : [1] Znalecký posudek č.2179/084/2008 o statickém posouzení vstupního portálu pohřebiště v k.ú. Frýdek, vyprac.ing.zdeněk Kurečka v r.2008 [2] Znalecký posudek č.2388/058/2011 o posouzení technického stavu vstupního portálu pohřebiště v k.ú. Frýdek, vyprac.ing.zdeněk Kurečka v r.2011 [3] Znalecký posudek č.710/115/2012 statické posouzení stability a technického stavu vstupního portálu hřbitova v k.ú. Frýdek, vyprac.ing.zbyněk Dumal v r.2012 [4] Zpráva o provedení stavebně technického průzkumu zdiva vstupního portálu na veřejném pohřebišti ve Frýdku, VŠB TU Ostrava, fakulta stavební, Laboratoř stavebních hmot, 8/ ŠETŘENÍ 3.1 Popis užité metody Posouzení vychází z výše uvedených podkladů a vlastního místního šetření, uskutečněného dne Moravské stavby byly zastoupeny ing.novou, zadavatel ing.janem Kaspříkem a Bc. Kateřinou Zahradníkovou. V rámci šetření byla pořízena fotodokumentace, která je uvedena v příloze Výsledky šetření a jejich vyhodnocení Popis konstrukce Vstupní portál z r.1893 je zděný z plných cihel pálených na základech z kamenného zdiva. Omítka je vápenná s fasádním nátěrem pravděpodobně z r Portál má 3 vstupy s polokruhovými klenbami viz foto na titulní straně. Podle informace ing.kaspříka nebyla konstrukce portálu při výstavbě v patě ošetřena vodorovnou izolací, ale v rámci oprav v r.2008 ošetřena v patě injektáží blíže nespecifikovaným hydroizolačním prostředkem. Odborný posudek, strana č. 2 z počtu 6

2388/058/2011 o posouzení technického stavu vstupního portálu pohřebiště v k.ú. Frýdek, vyprac.ing.zdeněk Kurečka v r.2011 [3] Znalecký posudek č.

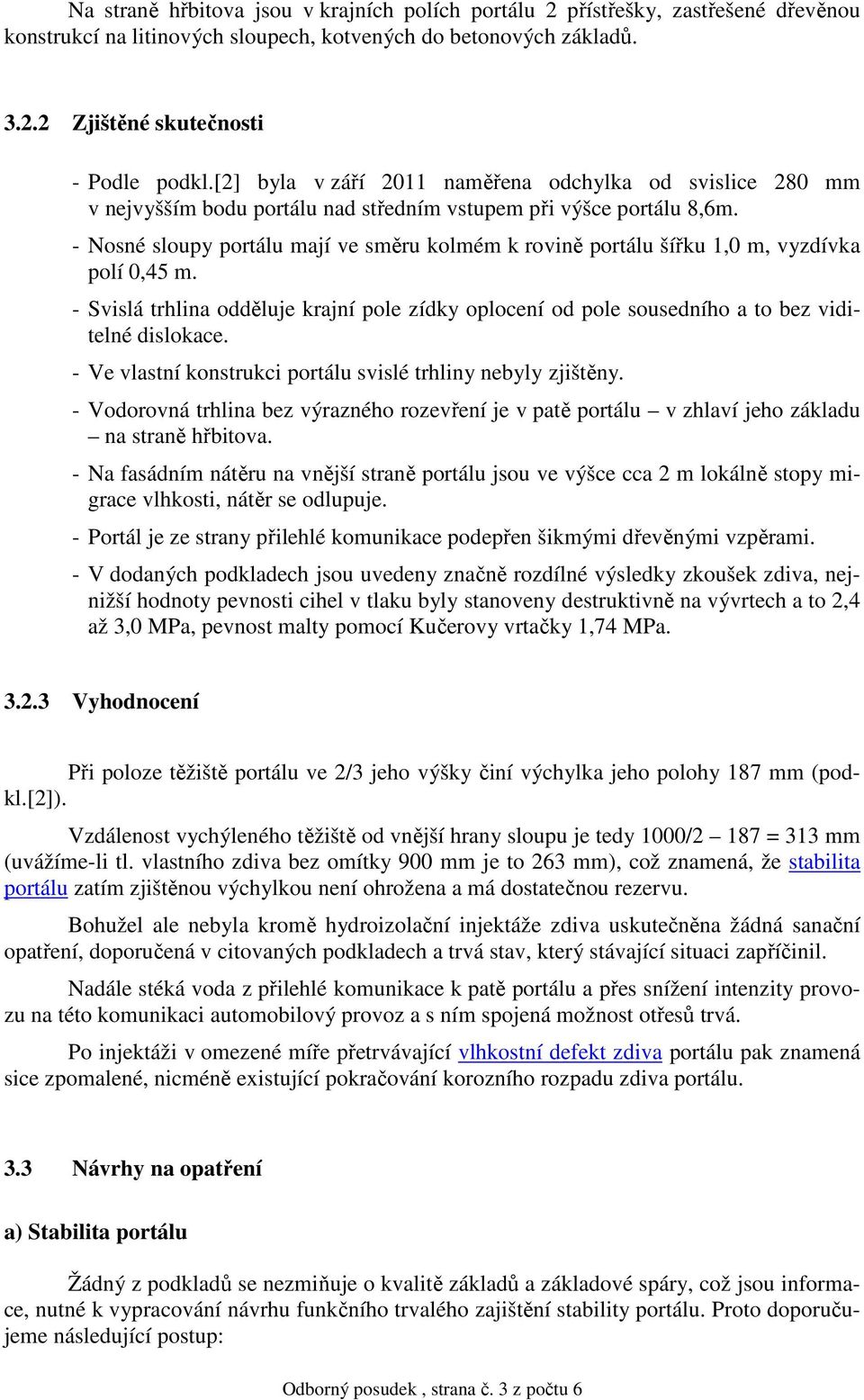

3 Na straně hřbitova jsou v krajních polích portálu 2 přístřešky, zastřešené dřevěnou konstrukcí na litinových sloupech, kotvených do betonových základů Zjištěné skutečnosti - Podle podkl.[2] byla v září 2011 naměřena odchylka od svislice 280 mm v nejvyšším bodu portálu nad středním vstupem při výšce portálu 8,6m. - Nosné sloupy portálu mají ve směru kolmém k rovině portálu šířku 1,0 m, vyzdívka polí 0,45 m. - Svislá trhlina odděluje krajní pole zídky oplocení od pole sousedního a to bez viditelné dislokace. - Ve vlastní konstrukci portálu svislé trhliny nebyly zjištěny. - Vodorovná trhlina bez výrazného rozevření je v patě portálu v zhlaví jeho základu na straně hřbitova. - Na fasádním nátěru na vnější straně portálu jsou ve výšce cca 2 m lokálně stopy migrace vlhkosti, nátěr se odlupuje. - Portál je ze strany přilehlé komunikace podepřen šikmými dřevěnými vzpěrami. - V dodaných podkladech jsou uvedeny značně rozdílné výsledky zkoušek zdiva, nejnižší hodnoty pevnosti cihel v tlaku byly stanoveny destruktivně na vývrtech a to 2,4 až 3,0 MPa, pevnost malty pomocí Kučerovy vrtačky 1,74 MPa Vyhodnocení Při poloze těžiště portálu ve 2/3 jeho výšky činí výchylka jeho polohy 187 mm (podkl.[2]). Vzdálenost vychýleného těžiště od vnější hrany sloupu je tedy 1000/2 187 = 313 mm (uvážíme-li tl. vlastního zdiva bez omítky 900 mm je to 263 mm), což znamená, že stabilita portálu zatím zjištěnou výchylkou není ohrožena a má dostatečnou rezervu. Bohužel ale nebyla kromě hydroizolační injektáže zdiva uskutečněna žádná sanační opatření, doporučená v citovaných podkladech a trvá stav, který stávající situaci zapříčinil. Nadále stéká voda z přilehlé komunikace k patě portálu a přes snížení intenzity provozu na této komunikaci automobilový provoz a s ním spojená možnost otřesů trvá. Po injektáži v omezené míře přetrvávající vlhkostní defekt zdiva portálu pak znamená sice zpomalené, nicméně existující pokračování korozního rozpadu zdiva portálu. 3.3 Návrhy na opatření a) Stabilita portálu Žádný z podkladů se nezmiňuje o kvalitě základů a základové spáry, což jsou informace, nutné k vypracování návrhu funkčního trvalého zajištění stability portálu. Proto doporučujeme následující postup: Odborný posudek, strana č. 3 z počtu 6

- Nosné sloupy portálu mají ve směru kolmém k rovině portálu šířku 1,0 m, vyzdívka polí 0,45 m. - Svislá trhlina odděluje krajní pole zídky oplocení od pole sousedního a to bez viditelné dislokace.

4 - V současném stadiu poruchy stability portálu a s přihlédnutím k absenci známek porušení kompaktnosti konstrukce portálu doporučujeme zajistit polohu portálu šikmými táhly v krajních řadách litinových sloupů přístřešků na straně hřbitova (viz fotodokumentace). Poté lze odstranit dřevěné vzpěry. - Vhodným opatřením je třeba zamezit stékání povrchové vody z komunikace k patě portálu (, přespádování terénu, požlábek, ACO drain apod.). - Dále je třeba kopanou sondou v patě sloupu zjistit aktuální stav základu a základové spáry, zejména pak kvalitu základové půdy se zřetelem na vhodnost injektáže a volbu její technologie. V návaznosti na výsledek tohoto vyšetření pak uskutečnit injektáž, pokud již nebyla provedena v minulosti, jak se o tom zmiňuje podkl.[1]. Toto opatření může být vzhledem k stávající rezervě v míře naklonění uskutečněno i s časovým odstupem od předchozích za podmínky, že bude periodicky sledován stav naklonění (min. 1x ročně). - Pokud podmínky v podzákladí neumožní technologii injektáže, bude třeba zvolit jinou technologii trvalého zajištění stability portálu opěrná křídla, pilotáž, rozšíření základu apod. b) Koroze zdiva V částech portálu s přetrvávajícími projevy migrace vlhkosti (trhliny a odlupování nátěru) doporučujeme odstranit stávající omítku od země do výšky cca 100 mm nad nejvyšší polohu známek migrace a nahradit ji omítkou sanační na vlhké zdivo s prodyšným fasádním nátěrem nebo příslušnou barvou probarvenou. Omezením vlhkosti zdiva dojde k zpomalení jeho atmosférické koroze a s ní spojenému oslabování zdiva. 4. PŘÍLOHY 4.1 Fotodokumentace Odborný posudek, strana č. 4 z počtu 6

- Vhodným opatřením je třeba zamezit stékání povrchové vody z komunikace k patě portálu (, přespádování terénu, požlábek, ACO drain apod.).

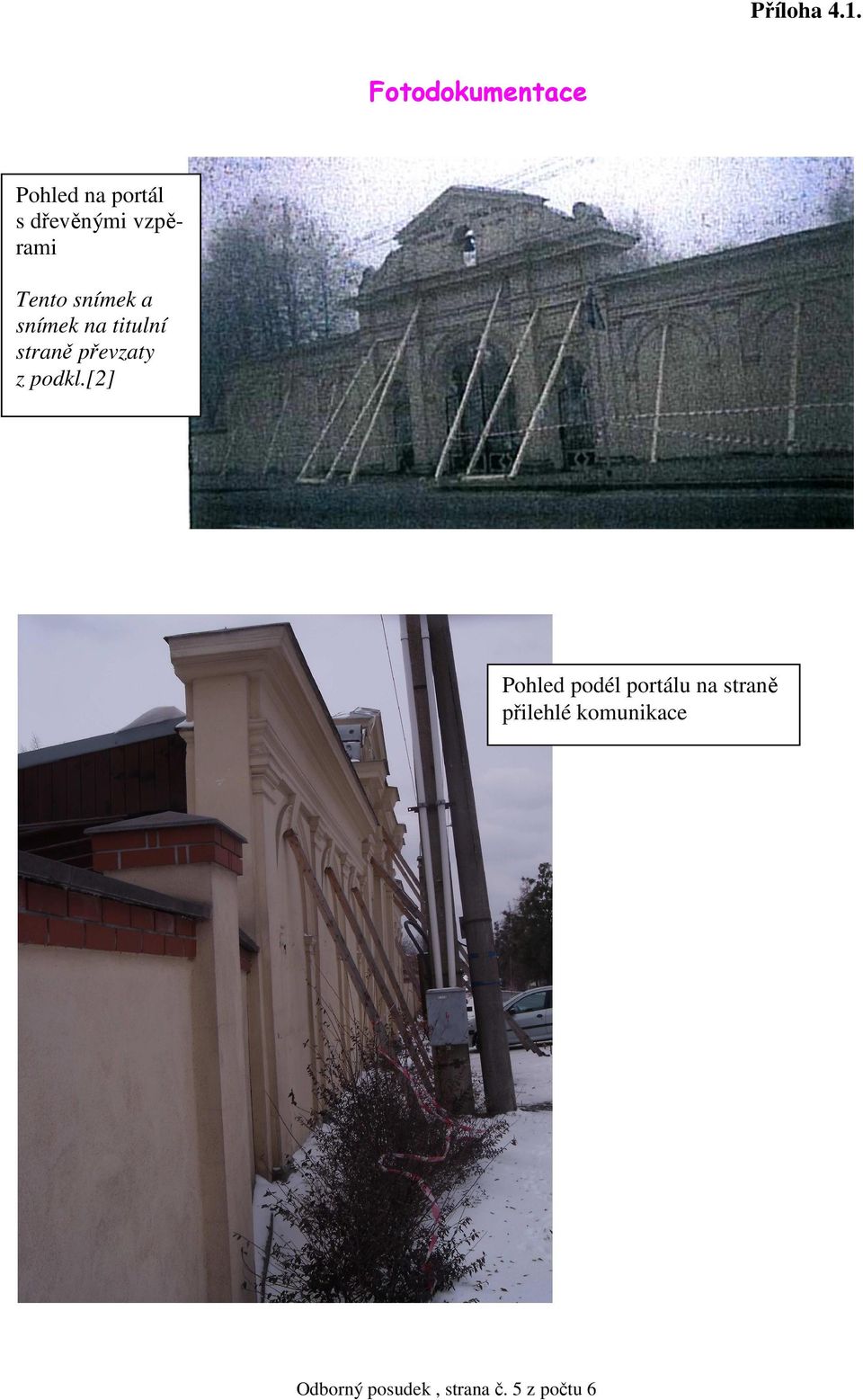

5 Příloha 4.1. Fotodokumentace Pohled na portál s dřevěnými vzpěrami Tento snímek a snímek na titulní straně převzaty z podkl.[2] Pohled podél portálu na straně přilehlé komunikace Odborný posudek, strana č. 5 z počtu 6

6 Vlevo svislá trhlina v oplocení Vodorovná trhlina v patě portálu na straně hřbitova Korozní projevy na zdivu a omítkách na straně komunikace Pohled na přístřešky na hřbitovní straně červeně čárkovaně naznačeno přikotvení portálu k základu litinového sloupku (lze architektinicky pojednat např. zapracováním do ozdobné mříže Odborný posudek, strana č. 6 z počtu 6

straně červeně čárkovaně naznačeno přikotvení portálu k základu litinového sloupku (lze
