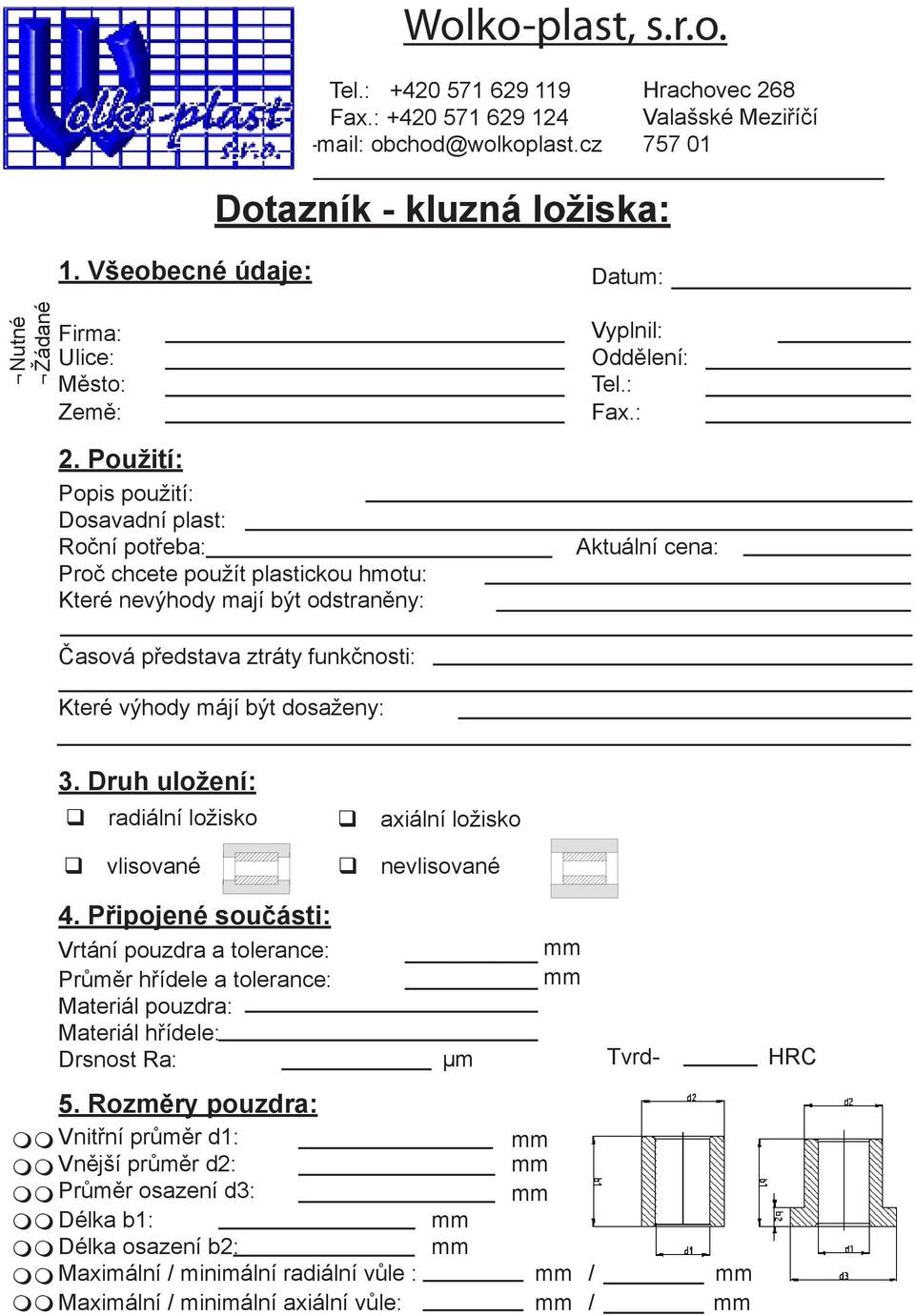

Wolko-plast, s.r.o. Dotazník - kluzná ložiska: 1. Všeobecné údaje: 2. Použití: 3. Druh uložení: 4. Připojené součásti: 5.
|
|
- Hana Jandová
- před 7 lety
- Počet zobrazení:
Transkript
1 Wolko-plast, s.r.o. Tel.: Fax.: Hrachovec 268 Valašské Meziříčí Dotazník - kluzná ložiska: Nutné 1. Všeobecné údaje: Firma: Ulice: Město: Země: 2. Použití: Popis použití: Dosavadní plast: Roční potřeba: Proč chcete použít plastickou hmotu: Které nevýhody mají být odstraněny: Datum: Vyplnil: Oddělení: Tel.: Fax.: Aktuální cena: Časová představa ztráty funkčnosti: Které výhody májí být dosaženy: 3. Druh uložení: radiální ložisko axiální ložisko vlisované nevlisované 4. Připojené součásti: Vrtání pouzdra a tolerance: Průměr hřídele a tolerance: Materiál pouzdra: Materiál hřídele: Drsnost Ra: µm Tvrd- HRC 5. Rozměry pouzdra: Vnitřní průměr d1: Vnější průměr d2: Průměr osazení d3: Délka b1: Délka osazení b2: Maximální / minimální radiální vůle : Maximální / minimální axiální vůle: / /

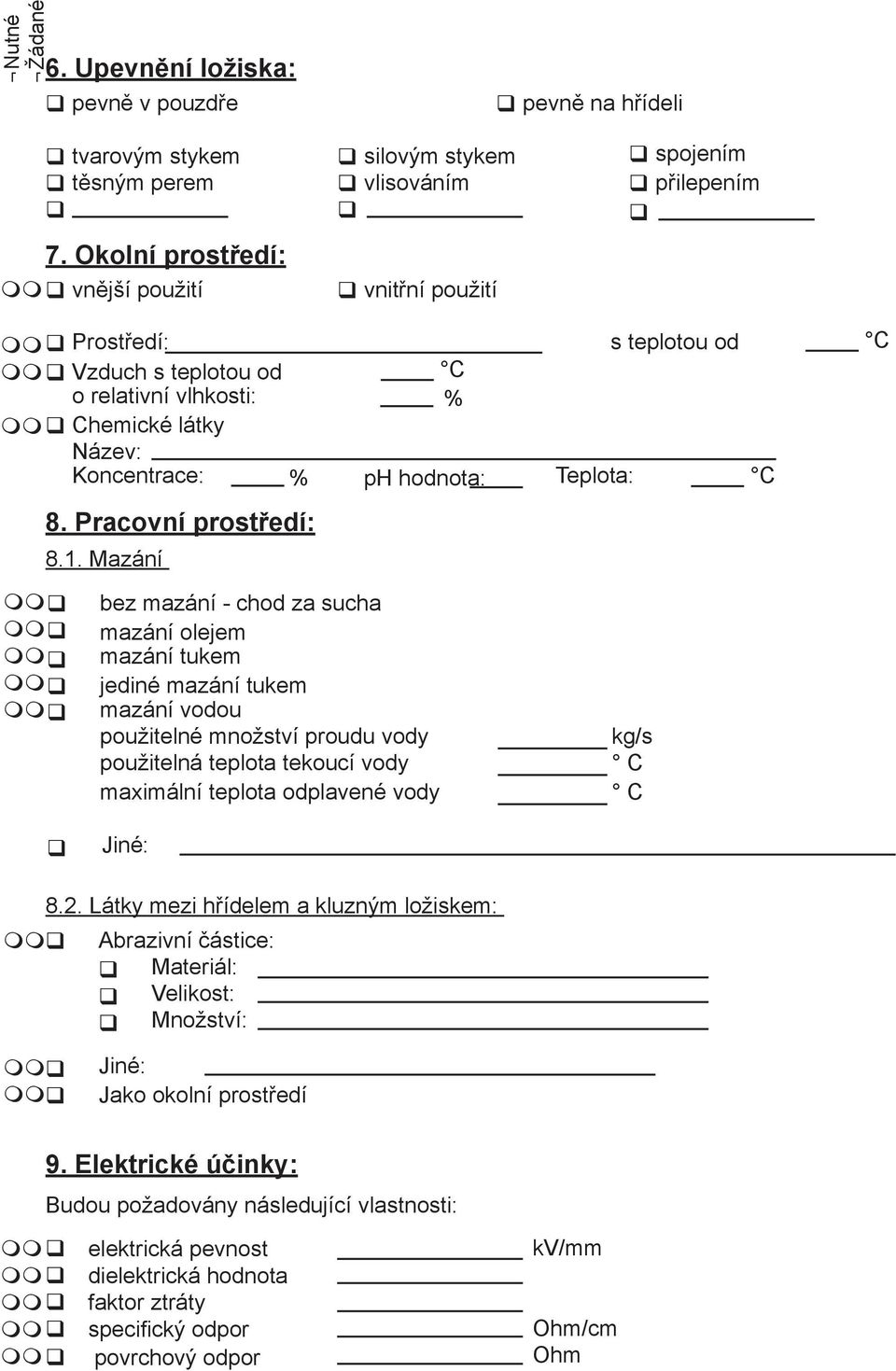

2 6. Upevnění ložiska: pevně v pouzdře pevně na hřídeli tvarovým stykem těsným perem 7. Okolní prostředí: vnější použití silovým stykem vlisováním vnitřní použití spojením přilepením Prostředí: Vzduch s teplotou od o relativní vlhkosti: % Chemické látky Název: Koncentrace: % ph hodnota: Teplota: s teplotou od 8. Pracovní prostředí: 8.1. Mazání bez mazání - chod za sucha mazání olejem mazání tukem jediné mazání tukem mazání vodou použitelné množství proudu vody použitelná teplota tekoucí vody maximální teplota odplavené vody Jiné: kg/s 8.2. Látky mezi hřídelem a kluzným ložiskem: Abrazivní částice: Materiál: Velikost: Množství: Jiné: Jako okolní prostředí 9. Elektrické účinky: Budou požadovány následující vlastnosti: elektrická pevnost dielektrická hodnota faktor ztráty specifický odpor povrchový odpor kv/ Ohm/cm Ohm
3 1. Zatížení: 1.1. Radiální statická míjivá měnící se Působící: N Maximální: N Doba trvání zatížení radiální silou: Doba trvání zatížení max. radiální silou: Jak často se vyskytuje max. rad. síla za jednotku času: Jak dlouhé jsou pauzy mezi max. radiální silou: Faktor rázů: 1.2. Axiální síla: statická míjivá měnící se Působící: N Maximální: N Doba trvání zatížení axiální silou: Doba trvání cyklu zatížení: Počet zatěžujících cyklů za časové úsek: Faktor rázů: Drehzahl [% von n max ] F (% Fmax) 1 n Drehzahl / f / v zdvih (% [% maxima) von n max ] 4 1 Průběh radiální síly Kraftverlauf / Průběh axiální bittesíly skizzieren jednoho cyklu prosím Pohyb: bez pohybu; dále bod 12 bez rotace; dále bod Zykluszeit Doba cyklu [%] Rotace: Stálé otáčky hřídele: Maximální otáčky hřídele: min -1 Doba trvání zatížení při stálých otáčkách: Doba trvání zatížení při max. otáčkách: Doba trvání cyklu zatížení: Počet zatěžujících cyklů za časový úsek: Průběh otáček /Průběh frekvence Kraftverlauf cyklů/ bitteprůběh skizzieren rychlosti zdvihu prosím načrtnout Doba Zykluszeit cyklu [%] [%]
4 bez oscilace dále bod Oscilace (kmitání): Stálá frekvence : Hz Doba zatížení při pravidelné frekvenci: Úhel výkyvu: Maximální frekvence : Hz Doba zatížení při maximální frekvenci: Doba zatěžujícího cyklu: bez translace dále bod Translace (přenos): Stálá rychlost zdvihu: Stálý zdvih: Počet zdvihů za čas. jednotku: Doba zatížení při stálé rychlosti zdvihů: Maximální rychlost zdvihu: Max. zdvih: Počet zdvihů za čas. jednotku: Doba zatížení při max. rychlosti zdvihů: Trvání jednoho zdvihu: Jak dlouhé jsou pauzy mezi zdvihy: 12. Teplota okolního prostředí: Trvalá teplota: Max. teplota: Jak často se vyskytuje max. teplota za jednotku času: Jak dlouho působí max. teplota za jednotku času: Přes jaké prostředí bude tato teplota přenášena: Drehzahl Teplota [v [% % max. von n teploty] max ] 1 4 Kraftverlauf Vývoj tepla bitte prosím skizzieren načrtnout Zykluszeit Doba cyklu [%] Jaký pohyb a zatížení se vyskytuje současně za působení tepla: Radiální síla: Axiální žádná působící; odstavec 1.1 maximální; odstavec 1.1 jiná: N žádná působící; odstavec 1.2 maximální; odstavec 1.2 jiná: N
5 Pohyb: Rotace žádná působící; odstavec 11.1 maximální; odstavec 11.1 jiná: Translace (přenos) žádná působící; odstavec 11.3 maximální; odstavec 11.3 jiná: Oscilace (kmitání) žádná působící; odstavec Životnost: Požadovaná životnost: h maximální; odstavec 11.2 jiná: Povolené zvětšení ložiskové vůle: maximální radiální vůle po maximální axiální vůle po 14. Ostatní: Zvláštní požadavky na materiál: provoz. hodinách provoz. hodinách Dodatek k vyplněným podmínkám: Čím více informací o kluzném ložisku nám tímto dotazníkem poskytnete, tím přesněji můžeme najít nejvhodnější řešení pro Váše konkrétní použití! Přiložte, prosím, výkres nebo náčrt! AGM: KM: KO:
