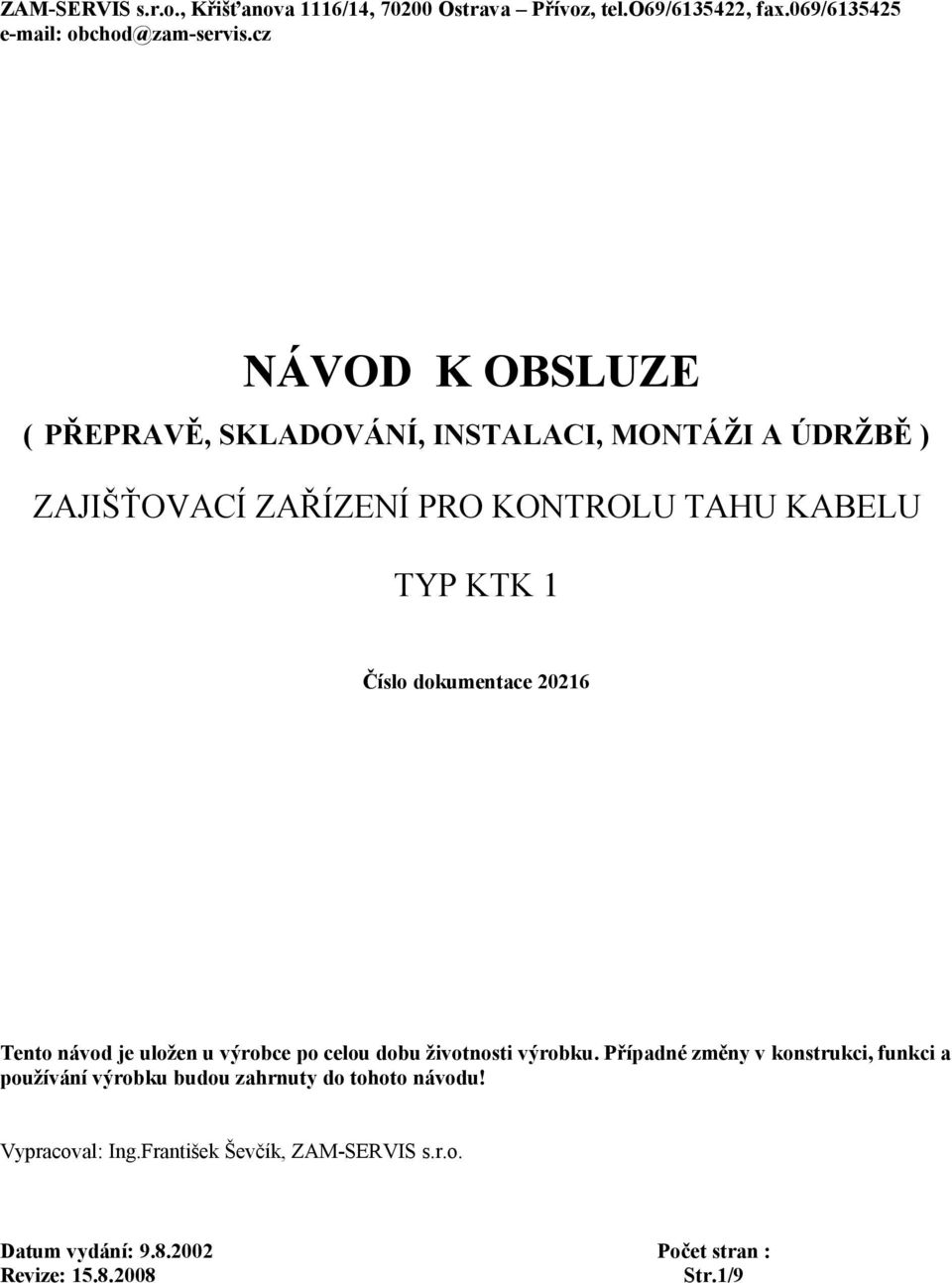

1 ZAM-SERVIS s.r.o., Křišťanova 1116/14, Ostrava Přívoz, tel.o69/ , fax.069/ NÁVOD K OBSLUZE ( PŘEPRAVĚ, SKLADOVÁNÍ, INSTALACI, MONTÁŽI A ÚDRŽBĚ ) ZAJIŠŤOVACÍ ZAŘÍZENÍ PRO KONTROLU TAHU KABELU TYP KTK 1 Číslo dokumentace Tento návod je uložen u výrobce po celou dobu životnosti výrobku. Případné změny v konstrukci, funkci a používání výrobku budou zahrnuty do tohoto návodu! Vypracoval: Ing.František Ševčík, ZAM-SERVIS s.r.o. Datum vydání: Počet stran : Revize: Str.1/9

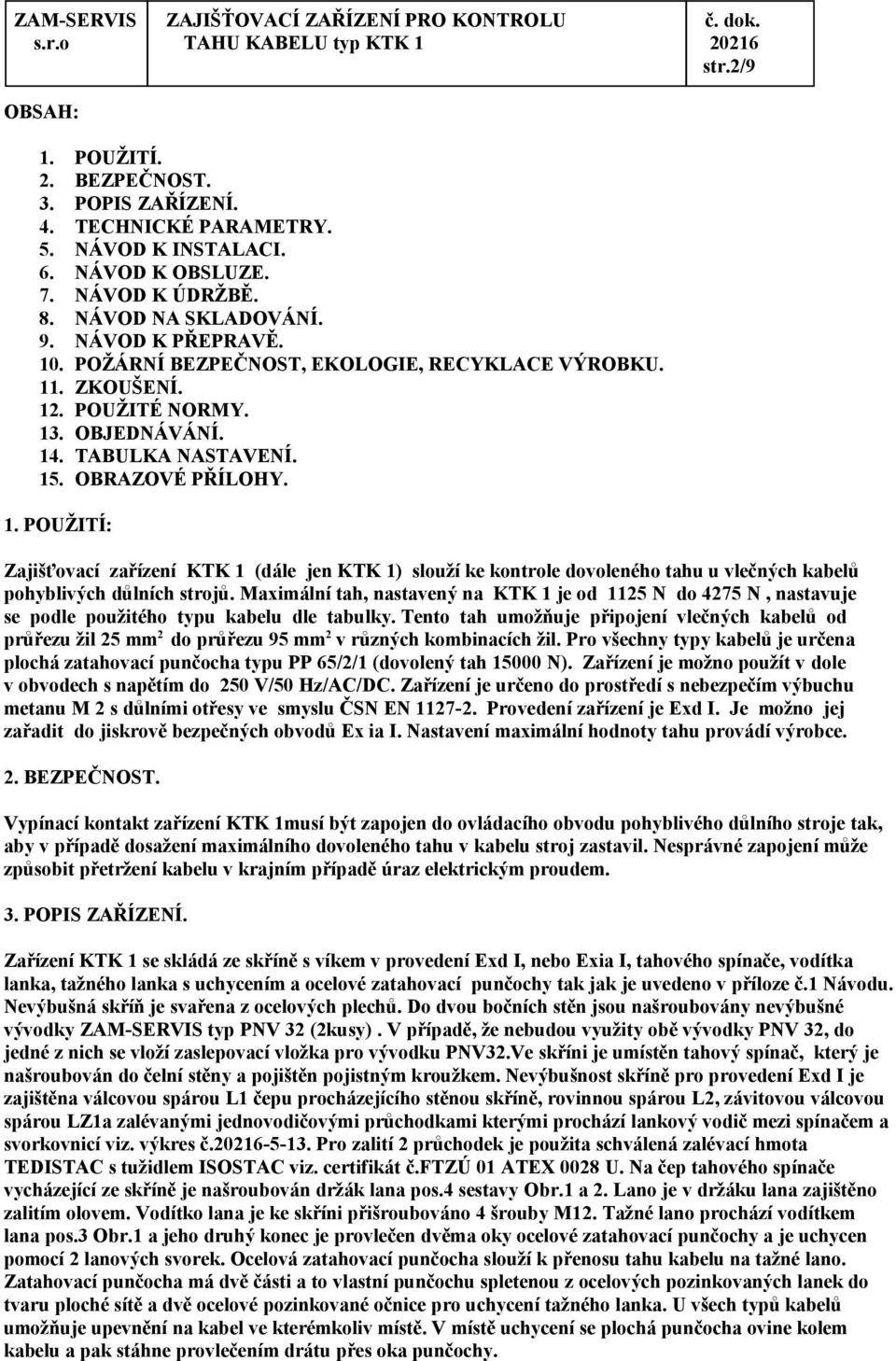

2 str.2/9 OBSAH: 1. POUŽITÍ. 2. BEZPEČNOST. 3. POPIS ZAŘÍZENÍ. 4. TECHNICKÉ PARAMETRY. 5. NÁVOD K INSTALACI. 6. NÁVOD K OBSLUZE. 7. NÁVOD K ÚDRŽBĚ. 8. NÁVOD NA SKLADOVÁNÍ. 9. NÁVOD K PŘEPRAVĚ. 10. POŽÁRNÍ BEZPEČNOST, EKOLOGIE, RECYKLACE VÝROBKU. 11. ZKOUŠENÍ. 12. POUŽITÉ NORMY. 13. OBJEDNÁVÁNÍ. 14. TABULKA NASTAVENÍ. 15. OBRAZOVÉ PŘÍLOHY. 1. POUŽITÍ: Zajišťovací zařízení KTK 1 (dále jen KTK 1) slouží ke kontrole dovoleného tahu u vlečných kabelů pohyblivých důlních strojů. Maximální tah, nastavený na KTK 1 je od 1125 N do 4275 N, nastavuje se podle použitého typu kabelu dle tabulky. Tento tah umožňuje připojení vlečných kabelů od průřezu žil 25 mm 2 do průřezu 95 mm 2 v různých kombinacích žil. Pro všechny typy kabelů je určena plochá zatahovací punčocha typu PP 65/2/1 (dovolený tah N). Zařízení je možno použít v dole v obvodech s napětím do 250 V/50 Hz/AC/DC. Zařízení je určeno do prostředí s nebezpečím výbuchu metanu M 2 s důlními otřesy ve smyslu ČSN EN Provedení zařízení je Exd I. Je možno jej zařadit do jiskrově bezpečných obvodů Ex ia I. Nastavení maximální hodnoty tahu provádí výrobce. 2. BEZPEČNOST. Vypínací kontakt zařízení KTK 1musí být zapojen do ovládacího obvodu pohyblivého důlního stroje tak, aby v případě dosažení maximálního dovoleného tahu v kabelu stroj zastavil. Nesprávné zapojení může způsobit přetržení kabelu v krajním případě úraz elektrickým proudem. 3. POPIS ZAŘÍZENÍ. Zařízení KTK 1 se skládá ze skříně s víkem v provedení Exd I, nebo Exia I, tahového spínače, vodítka lanka, tažného lanka s uchycením a ocelové zatahovací punčochy tak jak je uvedeno v příloze č.1 Návodu. Nevýbušná skříň je svařena z ocelových plechů. Do dvou bočních stěn jsou našroubovány nevýbušné vývodky ZAM-SERVIS typ PNV 32 (2kusy). V případě, že nebudou využity obě vývodky PNV 32, do jedné z nich se vloží zaslepovací vložka pro vývodku PNV32.Ve skříni je umístěn tahový spínač, který je našroubován do čelní stěny a pojištěn pojistným kroužkem. Nevýbušnost skříně pro provedení Exd I je zajištěna válcovou spárou L1 čepu procházejícího stěnou skříně, rovinnou spárou L2, závitovou válcovou spárou LZ1a zalévanými jednovodičovými průchodkami kterými prochází lankový vodič mezi spínačem a svorkovnicí viz. výkres č Pro zalití 2 průchodek je použita schválená zalévací hmota TEDISTAC s tužidlem ISOSTAC viz. certifikát č.ftzú 01 ATEX 0028 U. Na čep tahového spínače vycházející ze skříně je našroubován držák lana pos.4 sestavy Obr.1 a 2. Lano je v držáku lana zajištěno zalitím olovem. Vodítko lana je ke skříni přišroubováno 4 šrouby M12. Tažné lano prochází vodítkem lana pos.3 Obr.1 a jeho druhý konec je provlečen dvěma oky ocelové zatahovací punčochy a je uchycen pomocí 2 lanových svorek. Ocelová zatahovací punčocha slouží k přenosu tahu kabelu na tažné lano. Zatahovací punčocha má dvě části a to vlastní punčochu spletenou z ocelových pozinkovaných lanek do tvaru ploché sítě a dvě ocelové pozinkované očnice pro uchycení tažného lanka. U všech typů kabelů umožňuje upevnění na kabel ve kterémkoliv místě. V místě uchycení se plochá punčocha ovine kolem kabelu a pak stáhne provlečením drátu přes oka punčochy.

3 str.3/9 4. TECHNICKÉ PARAMETRY. Pevně nastavený vypínací tah dle tabulky, max.7845 N (800 kp) Rozsah průřezů kabelů pro které je ZTK 01 určeno 25 až 95 mm 2 Jmenovité napětí Uj max. 250 V/AC/DC Jmenovitý proud Ij max. 0,2 A/AC/DC Funkce spínače při překročení max. tahu rozpínací Teplota okolí -20 až + 40 o C Vlhkost 0 až 95 % Krytí IP 54 Provedení Exd I Hmotnost 28 kg Rozměry 350x150x220 Průřez ochranného vodiče zem. svorky 6 mm 2 5. NÁVOD K INSTALACI. Zařízení KTK se instaluje na pohyblivé stroje s vlečným kabelem. Skříň KTK 1 se našroubuje na pohyblivý stroj tak, aby tažné lanko směřovalo k taženému kabelu. Příklad uchycení skříně je uveden na obr.4 a 5. Část stroje na kterou se KTK 1 upevní musí bezpečně přenést max. dovolený tah v kabelku s bezpečností min.2. Na vlečený kabel se v příslušném místě upevní plochá zatahovací punčocha, tak, že se ovine kolem kabelu a pak se stáhne provlečením drátu přes oka punčochy. Punčocha se na kabelu uchytí upínací páskou šířky 9 a sponou 9 ve vzdálenosti cca 30 mm od konce punčochy. Oběma očnicemi zatahovací punčochy se provleče volný konec tažného lana a ukotví se k tažnému lanu dvěma svorkami. Vlečený kabel mezi zatahovací punčochou a strojem musí být veden tak, aby se případný tah v kabelu přenášel přímo přes zatahovací punčochu, tažné lano na hlídač tahu. Zařízení se zapojuje přímo do série v bezpečnostním ovládacího obvodu stroje v případě napájení stroje ze stykače. Ve druhé variantě je stroj napájen ze stykače s ovládáním s koncovým členem (koncovou diodou) a tahový spínač KTK 1 je zapojen do série rozpínacího obvodu koncového členu jednovodičové zapojení. Konkrétní způsob zapojení musí být dán projektovou dokumentací připojení pohyblivého stroje k napájení. 6. NÁVOD K OBSLUZE. Zařízení KTK 1 nevyžaduje žádnou speciální obsluhu. Je nutné provádět jednou za směnu vizuální kontrolu technického stavu KTK 1 obsluhou pohyblivého stroje. Každá závada musí být odstraněna před dalším spuštěním stroje vybaveným KTK NÁVOD K ÚDRŽBĚ. Odstraňujeme prach z povrchu skříně. Závěrové plochy chráníme proti korozi.vhodnou ochranou je konzervace závěrových ploch pevného závěru jemným povlakem tuku. Rovněž dbáme aby všechny šrouby skříně byly vždy řádně dotažené. Výrobce doporučuje minimálně 1x ročně kontrolu celkového stavu výrobku. Opravy provádí dodavatelská firma, která rovněž dodává náhradní díly. 8. NÁVOD NA SKLADOVÁNÍ. Zařízení KTK 1 je nutno skladovat v prostorech s teplotou o C s vlhkostí do 95 %. 9. NÁVOD K PŘEPRAVĚ. Zařízení KTK 1 je možno přepravovat v krytých dopravních prostředcích chránících před povětrnostními podmínkami.

4 str.4/9 10. POŽÁRNÍ BEZPEČNOST, EKOLOGIE A RECYKLACE VÝROBKU. Nevystavovat otevřenému ohni, při spalováni vznikají škodlivé látky. Výrobek neobsahuje žádné ekologicky škodlivé látky. Správným používáním při provozu nepůsobí škodlivě na své okolí a ekologii. Po skončení doby života se jednotlivé části likvidují následovně: díly z plastu se použijí pro recyklaci u firmy, která odebírá plastový odpad. přístrojové části se likvidují jako běžný odpad na veřejných skládkách. ostatní části se likvidují jako běžný odpad na veřejných skládkách. kovové části se likvidují v hutích. nebo výrobek vraťte výrobci na zlikvidování. Adresa je uvedena v tomto dokumentu. Elektrické a elektronické vybavení nesmí být po skončení životnosti likvidováno jako běžný komunální odpad. Produkt musí být předán na příslušném sběrném místě k správnému zpracování, regeneraci a recyklaci elektrického a elektronického vybavení. Podrobnější informace o sběrném místě a recyklaci tohoto produktu si vyžádejte od místních úřadů, podniku zabývajícího se likvidací komunálních odpadů ve vašem místě nebo u obchodníka, kde jste produkt zakoupili. 11. ZKOUŠENÍ VÝROBKU. Každý výrobek je před expedicí zkoušen u dodavatelské organizace 12. POUŽITÉ NORMY. EN , EN , EN , EN OBJEDNÁVÁNÍ. Při objednání je nutno uvést typ zařízení. Součástí dodávky jsou následující dokumenty: - Tento návod - Certifikát AO - Osvědčení o jakosti výrobce - Záruční list - Dodací list KTK 1 se dodávají balené. 14.TABULKA NASTAVENÍ MAX. TAHU. Konstrukce Jmenovitý Jmenovitá Tl. vnějšího Vnější φ Maximální kabelu průřez žil tl. izolace pláště osový tah 3x x4+hl 25,16 mm 2 2,2 1,2 mm 3mm 51mm 1125 N 3x x4+hl 35,16 mm 2 2,2 1,2 mm 3,5mm 55mm 1575 N 3x x6+hl 50,25 mm 2 2,4 1,4 mm 3,5mm 57mm 2250 N 3x x6+hl 70,35 mm 2 2,4 1,4 mm 4,0mm 63mm 3150 N 3x x6+hl 95,50 mm 2 2,6 1,6 mm 4,0mm 68mm 4275 N 15. OBRAZOVÉ PŘÍLOHY.

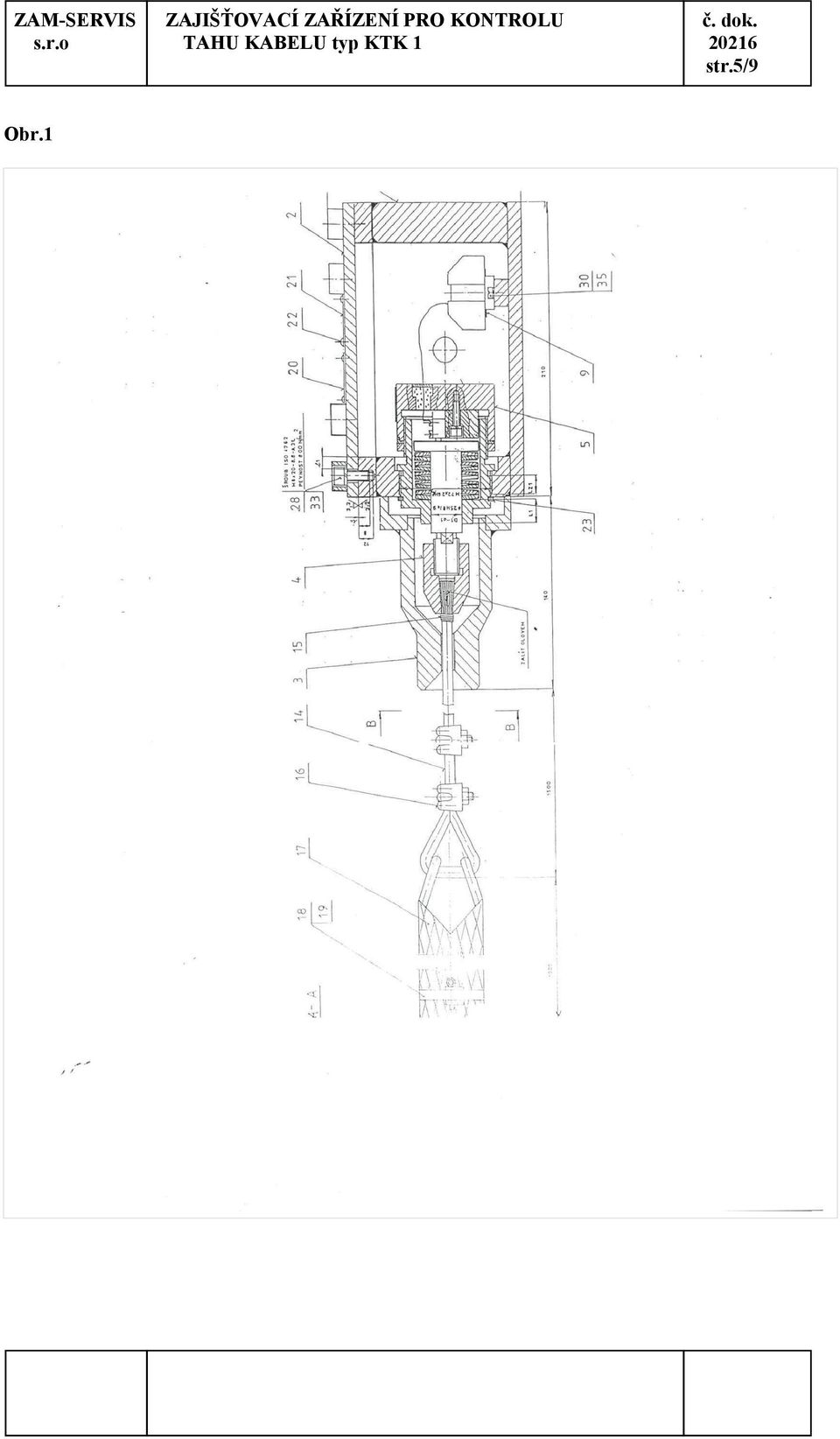

5 str.5/9 Obr.1

6 str.6/9 Obr.2

7 str.7/9 Obr.3 ZAM-SERVIS ZAJIŠŤOVACÍ ZAŘÍZENÍ PRO KONTROLU č. dok.

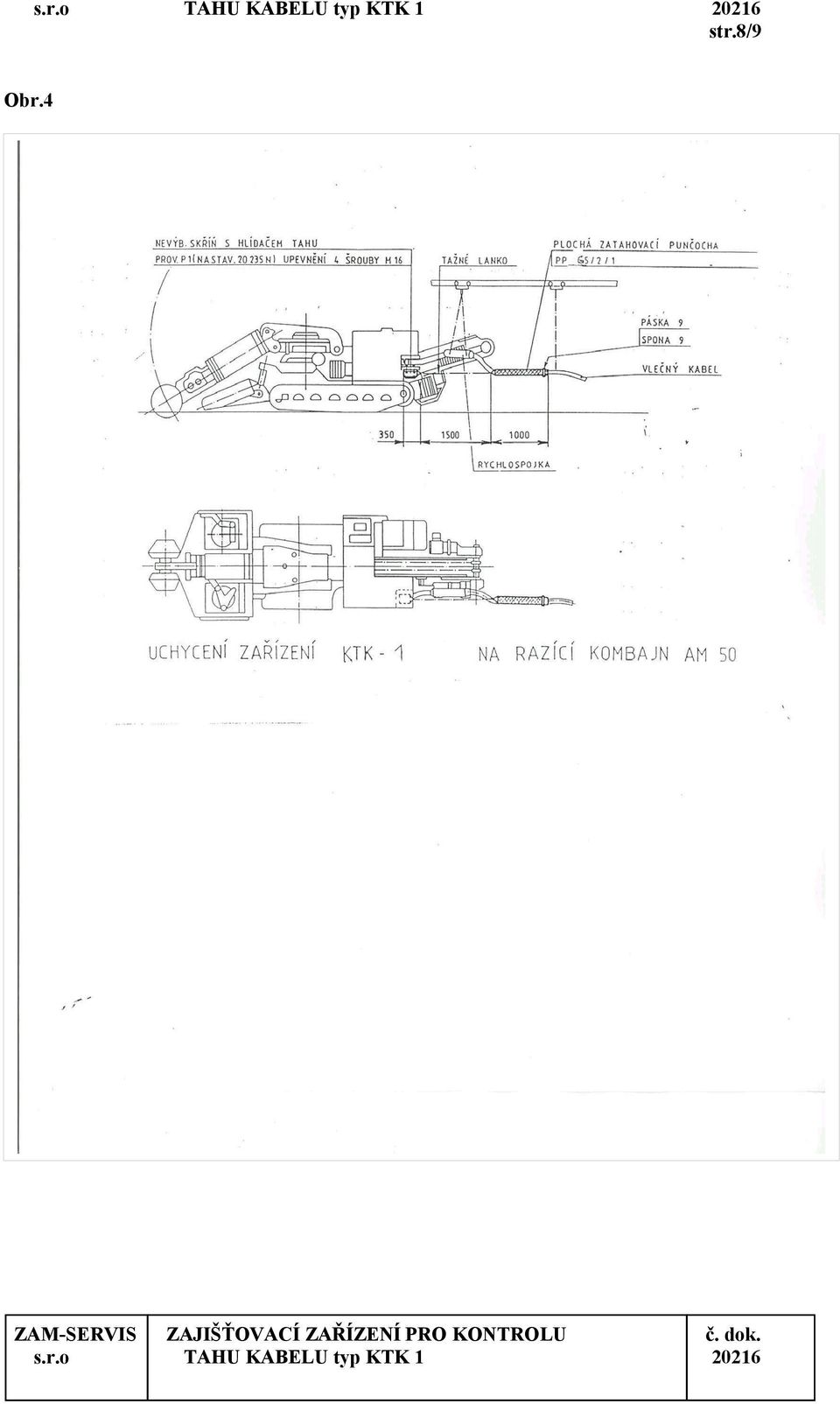

8 str.8/9 Obr.4 ZAM-SERVIS ZAJIŠŤOVACÍ ZAŘÍZENÍ PRO KONTROLU č. dok.

9 Obr.5 str.9/9
