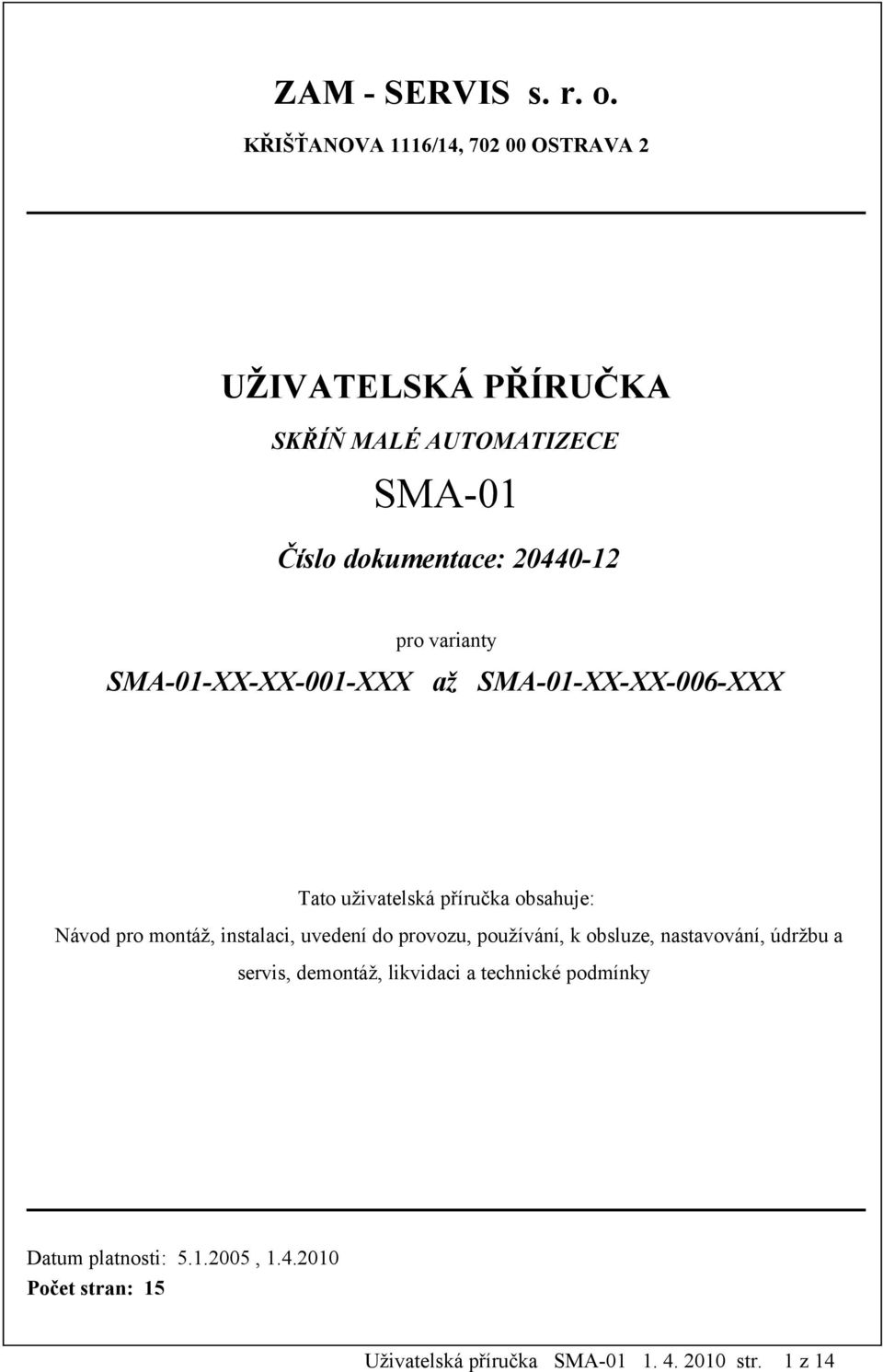

1 ZAM - SERVIS s. r. o. KŘIŠŤANOVA 1116/14, OSTRAVA 2 UŽIVATELSKÁ PŘÍRUČKA SKŘÍŇ MALÉ AUTOMATIZECE SMA-01 Číslo dokumentace: pro varianty SMA-01-XX-XX-001-XXX až SMA-01-XX-XX-006-XXX Tato uživatelská příručka obsahuje: Návod pro montáž, instalaci, uvedení do provozu, používání, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky Datum platnosti: , Počet stran: 15 Uživatelská příručka SMA str. 1 z 14

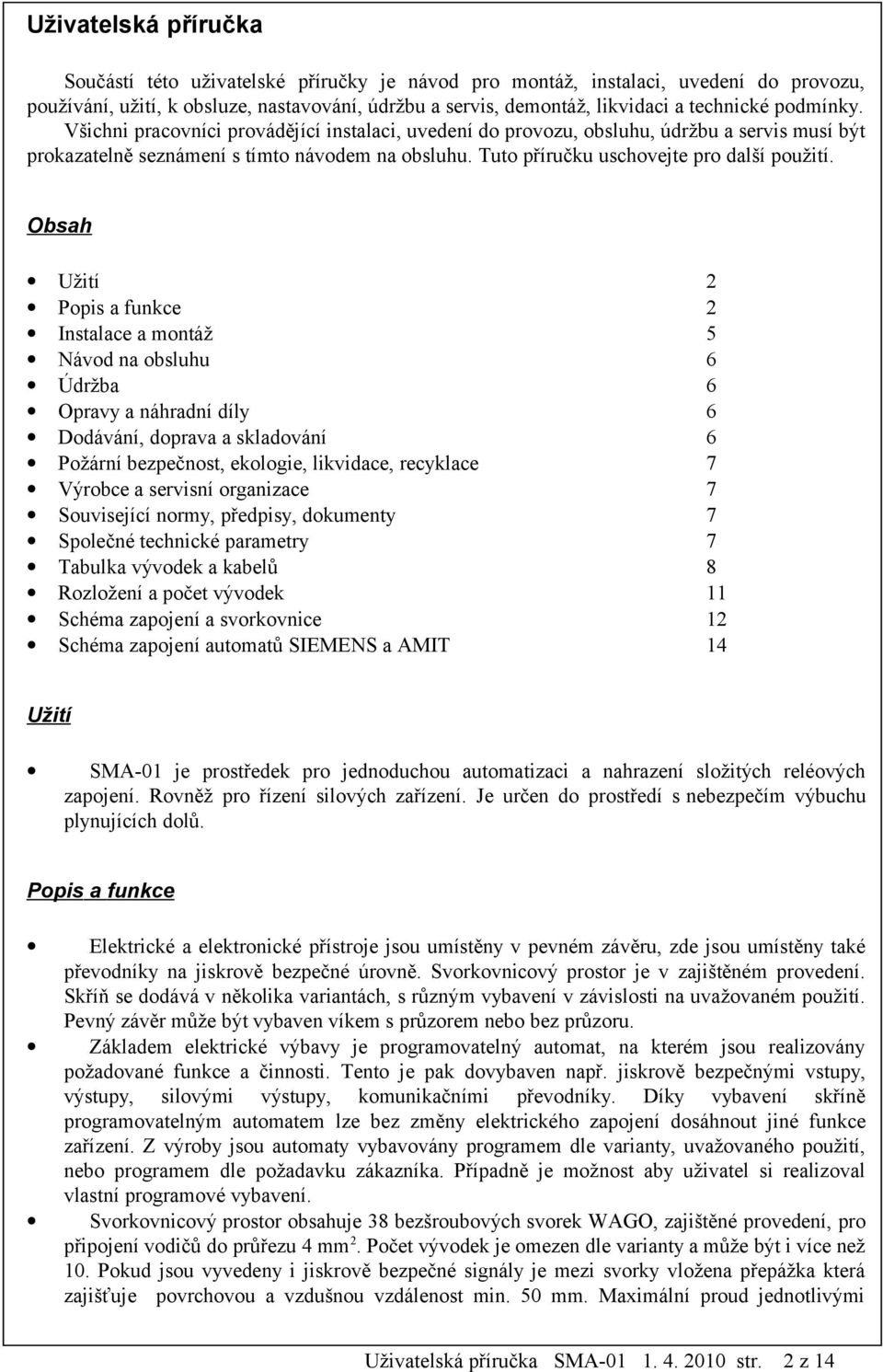

2 Uživatelská příručka Součástí této uživatelské příručky je návod pro montáž, instalaci, uvedení do provozu, používání, užití, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky. Všichni pracovníci provádějící instalaci, uvedení do provozu, obsluhu, údržbu a servis musí být prokazatelně seznámení s tímto návodem na obsluhu. Tuto příručku uschovejte pro další použití. Obsah Užití 2 Popis a funkce 2 Instalace a montáž 5 Návod na obsluhu 6 Údržba 6 Opravy a náhradní díly 6 Dodávání, doprava a skladování 6 Požární bezpečnost, ekologie, likvidace, recyklace 7 Výrobce a servisní organizace 7 Související normy, předpisy, dokumenty 7 Společné technické parametry 7 Tabulka vývodek a kabelů 8 Rozložení a počet vývodek 11 Schéma zapojení a svorkovnice 12 Schéma zapojení automatů SIEMENS a AMIT 14 Užití SMA-01 je prostředek pro jednoduchou automatizaci a nahrazení složitých reléových zapojení. Rovněž pro řízení silových zařízení. Je určen do prostředí s nebezpečím výbuchu plynujících dolů. Popis a funkce Elektrické a elektronické přístroje jsou umístěny v pevném závěru, zde jsou umístěny také převodníky na jiskrově bezpečné úrovně. Svorkovnicový prostor je v zajištěném provedení. Skříň se dodává v několika variantách, s různým vybavení v závislosti na uvažovaném použití. Pevný závěr může být vybaven víkem s průzorem nebo bez průzoru. Základem elektrické výbavy je programovatelný automat, na kterém jsou realizovány požadované funkce a činnosti. Tento je pak dovybaven např. jiskrově bezpečnými vstupy, výstupy, silovými výstupy, komunikačními převodníky. Díky vybavení skříně programovatelným automatem lze bez změny elektrického zapojení dosáhnout jiné funkce zařízení. Z výroby jsou automaty vybavovány programem dle varianty, uvažovaného použití, nebo programem dle požadavku zákazníka. Případně je možnost aby uživatel si realizoval vlastní programové vybavení. Svorkovnicový prostor obsahuje 38 bezšroubových svorek WAGO, zajištěné provedení, pro připojení vodičů do průřezu 4 mm 2. Počet vývodek je omezen dle varianty a může být i více než 10. Pokud jsou vyvedeny i jiskrově bezpečné signály je mezi svorky vložena přepážka která zajišťuje povrchovou a vzdušnou vzdálenost min. 50 mm. Maximální proud jednotlivými Uživatelská příručka SMA str. 2 z 14

3 vodiči vedoucími ze svorkovnicového prostoru do pevného závěru může být maximálně 6A na každý vodič. Přístrojový prostor tvořený pevným závěrem je vybaven víkem bez průzoru nebo víkem s průzorem. Pod průzorem může být umístěn automat s displejem, nebo signálky. Na pevném závěru ani svorkovnicové části se nenacházejí žádné ovladače. Pro různé aplikace lze zvolit různé kombinace vstupů a výstupů, které jsou vyvedeny na svorkovnici. Výstupy a vstupy je možné volit: Výstupy - Běžné provedení Relé spínací kontakt, NO. Relé rozpínací kontakt, NC. Relé přepínací kontakt. Relé spínací kontakty, jeden společný pól. Pomocné napětí z přístrojové části 24V/DC. Pomocné napětí ze svorkovnice, odpínané dvoupólově. Pomocné napětí ze svorkovnice, odpínané dvoupólově, odpojené vedení vybaveno HIS. Výstupy řídícího systému, binární 24V/300mA Napětí 0-10V, analogová hodnota. Proud 4-20mA analogová hodnota. Proud 0-1mA, analogová hodnota. Komunikace RS485. Komunikace modem. Komunikace ETHERNET. Výstupy - Jiskrově bezpečné, provedení JBPO-01, EZO, pro ovládání převodníků EZO. JBPO-01, NAMUR, výstup jako snímač typu NAMUR. JBPO-01, Kontakt relé NO, 200mA. JBPO-01, Kontakt relé v sérii s odporem nebo diodou. JBPO-01, Kontakty relé NO, 200mA, jeden společný pól. Napájení 12V/100mA Napájení 15V/100mA Napětí 0-10V, analogová hodnota. Proud 4-20mA analogová hodnota. Proud 0-1mA, analogová hodnota. Komunikace RS485. Externí displej, terminál. Vstupy - Běžné provedení Napětí 0-10V, analogová hodnota. Proud 4-20mA analogová hodnota. Proud 0-1mA, analogová hodnota. Vstupy řídícího systému, binární 24V/6mA. Vstupy pro ovládání suchým kontaktem, (24V/6mA). Pomocné napětí pro výstupy s pomocným napětím ze svorkovnice. Cívka relé. Cívky relé s jedním společným pólem. Vstupy - Jiskrově bezpečné provedení Napětí 0-10V, analogová hodnota. Proud 4-20mA analogová hodnota. Proud 0-1mA, analogová hodnota. Uživatelská příručka SMA str. 3 z 14

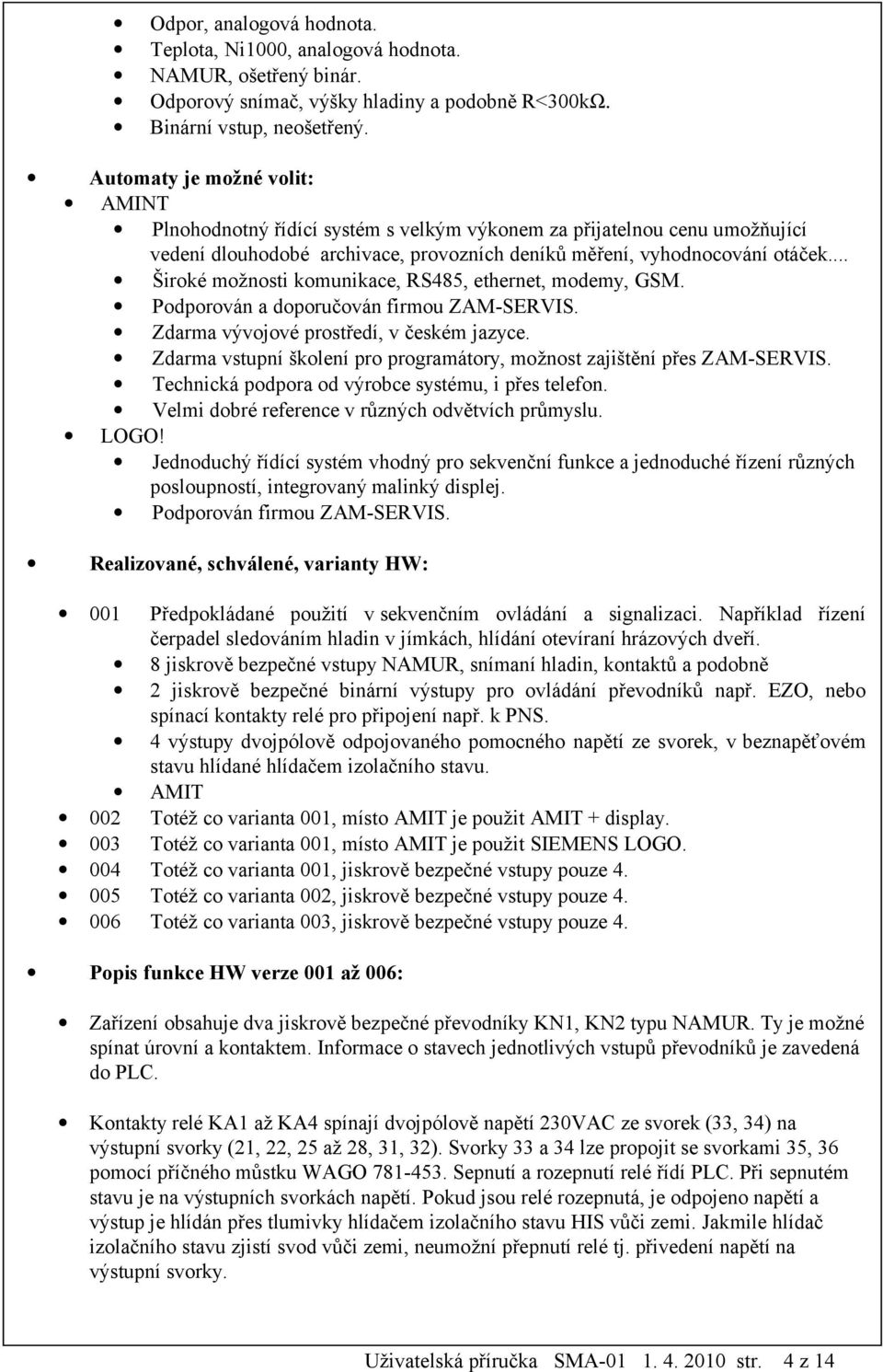

4 Odpor, analogová hodnota. Teplota, Ni1000, analogová hodnota. NAMUR, ošetřený binár. Odporový snímač, výšky hladiny a podobně R<300kΩ. Binární vstup, neošetřený. Automaty je možné volit: AMINT Plnohodnotný řídící systém s velkým výkonem za přijatelnou cenu umožňující vedení dlouhodobé archivace, provozních deníků měření, vyhodnocování otáček... Široké možnosti komunikace, RS485, ethernet, modemy, GSM. Podporován a doporučován firmou ZAM-SERVIS. Zdarma vývojové prostředí, v českém jazyce. Zdarma vstupní školení pro programátory, možnost zajištění přes ZAM-SERVIS. Technická podpora od výrobce systému, i přes telefon. Velmi dobré reference v různých odvětvích průmyslu. LOGO! Jednoduchý řídící systém vhodný pro sekvenční funkce a jednoduché řízení různých posloupností, integrovaný malinký displej. Podporován firmou ZAM-SERVIS. Realizované, schválené, varianty HW: 001 Předpokládané použití v sekvenčním ovládání a signalizaci. Například řízení čerpadel sledováním hladin v jímkách, hlídání otevíraní hrázových dveří. 8 jiskrově bezpečné vstupy NAMUR, snímaní hladin, kontaktů a podobně 2 jiskrově bezpečné binární výstupy pro ovládání převodníků např. EZO, nebo spínací kontakty relé pro připojení např. k PNS. 4 výstupy dvojpólově odpojovaného pomocného napětí ze svorek, v beznapěťovém stavu hlídané hlídačem izolačního stavu. AMIT 002 Totéž co varianta 001, místo AMIT je použit AMIT + display. 003 Totéž co varianta 001, místo AMIT je použit SIEMENS LOGO. 004 Totéž co varianta 001, jiskrově bezpečné vstupy pouze Totéž co varianta 002, jiskrově bezpečné vstupy pouze Totéž co varianta 003, jiskrově bezpečné vstupy pouze 4. Popis funkce HW verze 001 až 006: Zařízení obsahuje dva jiskrově bezpečné převodníky KN1, KN2 typu NAMUR. Ty je možné spínat úrovní a kontaktem. Informace o stavech jednotlivých vstupů převodníků je zavedená do PLC. Kontakty relé KA1 až KA4 spínají dvojpólově napětí 230VAC ze svorek (33, 34) na výstupní svorky (21, 22, 25 až 28, 31, 32). Svorky 33 a 34 lze propojit se svorkami 35, 36 pomocí příčného můstku WAGO Sepnutí a rozepnutí relé řídí PLC. Při sepnutém stavu je na výstupních svorkách napětí. Pokud jsou relé rozepnutá, je odpojeno napětí a výstup je hlídán přes tlumivky hlídačem izolačního stavu HIS vůči zemi. Jakmile hlídač izolačního stavu zjistí svod vůči zemi, neumožní přepnutí relé tj. přivedení napětí na výstupní svorky. Uživatelská příručka SMA str. 4 z 14

5 Případný svod je indikován červenou signálkou, která je umístěna v pravé části pod průzorem. Informace o svodu je rovněž postoupena PLC. Vedle červené signálky je umístěna zelená signálka signalizující přítomnost napájecího napětí. Přes kontakt SM1 a pomocí R1 se provádí kontrola správné funkce relé zemního svodu. Přiložením magnetu ke kostce umístěné pod průzorem dojde k sepnutí kontaktů a na hlídané vedení se přivede napětí. Tím dojde k sepnutí relé zemního svodu. Sepnutím kontaktu SM2 je PLC informováno o tom, že právě probíhá kontrola funkce relé zemního svodu. Zařízení rovněž obsahuje dva jiskrově bezpečné převodníky JBPO-01. Jejich spínání řídí PLC. Technické parametry HW verze 001 až 006: Napájecí napětí 230VAC Pomocné napětí, max. 230VAC Příkon 41W Pojistky FU1.1 1,6A FU1.2 10A FU2.1 10A FU2.2 1,6A Jiskrově bezpečný převodník KD: Ui = 100V Ii = 0,5A Pi = 1,3W Ci = 500pF Jiskrově bezpečný převodník NAMUR KN: Pro připojení čtyř vstupů jednoho převodníku lze použít společný kabel. Nelze však slučovat do jednoho kabelu obvody z různých převodníků. Uo = 11,5V Io = 51,2mA Co = 11,2µF Lo = 55mH Relé KA Jmenovitý proud max. 5A Jmenovité napětí max. 250VAC Instalace a montáž Závěr se připevní na vhodnou konstrukci nebo zeď pomocí čtyřech šroubů M8. Patky pro upevnění jsou přivařeny na zadní stěně skříně. Kabely ve vývodkách nesmějí být mechanicky namáhány a musejí být řádně upevněny, aby nemohlo dojít k jejich vytržení. Nevyužitá volná vývodka musí být zaslepena originální ucpávkou. Šrouby na víku přístrojového prostoru nutno po dokončení montáže dotáhnout předepsaným momentem 8 10 Nm. Víko svorkovnicového prostoru po montáži řádně utáhnout pro zamezení vniku nečistot. Uživatelská příručka SMA str. 5 z 14

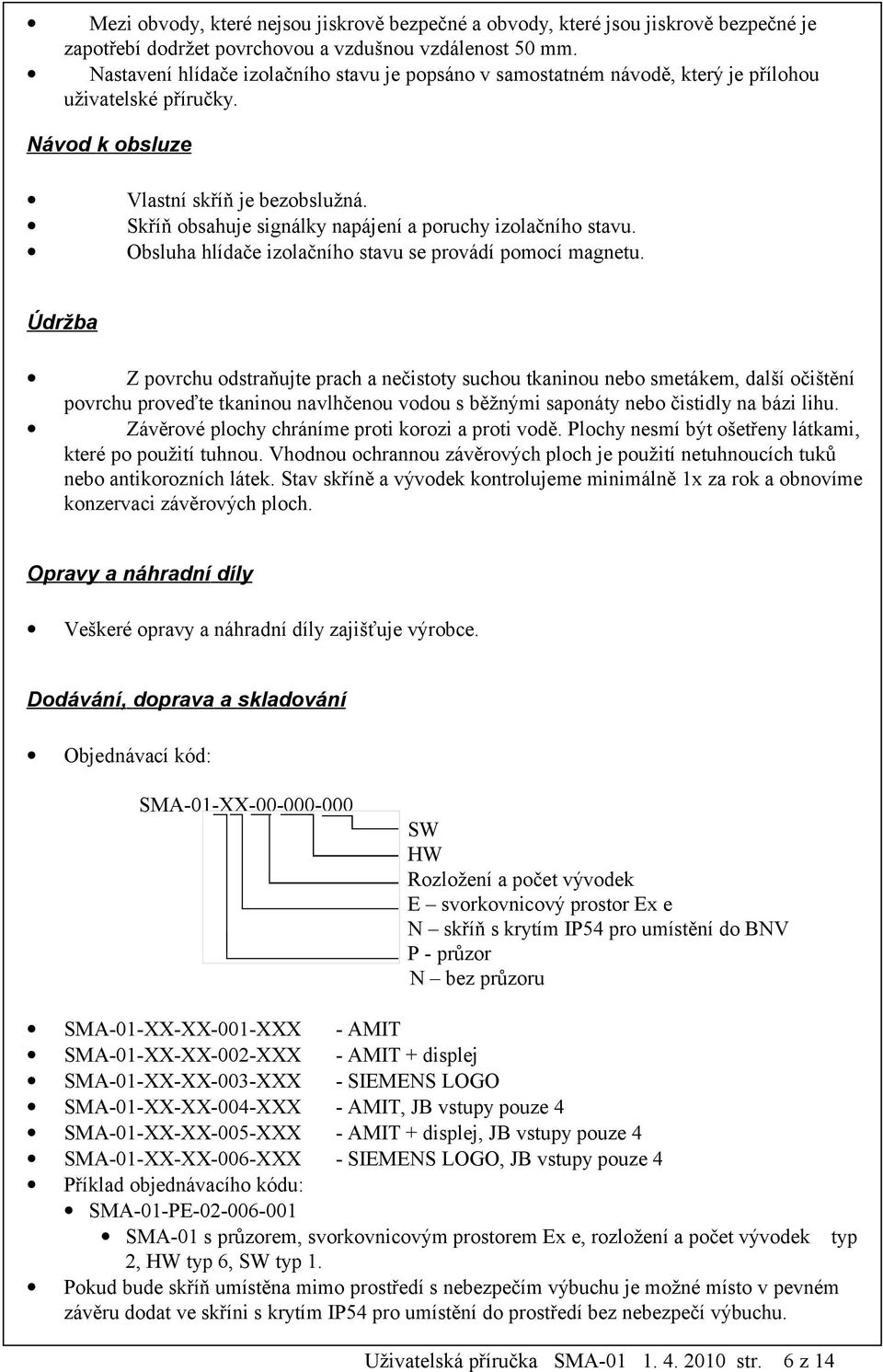

6 Mezi obvody, které nejsou jiskrově bezpečné a obvody, které jsou jiskrově bezpečné je zapotřebí dodržet povrchovou a vzdušnou vzdálenost 50 mm. Nastavení hlídače izolačního stavu je popsáno v samostatném návodě, který je přílohou uživatelské příručky. Návod k obsluze Vlastní skříň je bezobslužná. Skříň obsahuje signálky napájení a poruchy izolačního stavu. Obsluha hlídače izolačního stavu se provádí pomocí magnetu. Údržba Z povrchu odstraňujte prach a nečistoty suchou tkaninou nebo smetákem, další očištění povrchu proveďte tkaninou navlhčenou vodou s běžnými saponáty nebo čistidly na bázi lihu. Závěrové plochy chráníme proti korozi a proti vodě. Plochy nesmí být ošetřeny látkami, které po použití tuhnou. Vhodnou ochrannou závěrových ploch je použití netuhnoucích tuků nebo antikorozních látek. Stav skříně a vývodek kontrolujeme minimálně 1x za rok a obnovíme konzervaci závěrových ploch. Opravy a náhradní díly Veškeré opravy a náhradní díly zajišťuje výrobce. Dodávání, doprava a skladování Objednávací kód: SMA-01-XX SW HW Rozložení a počet vývodek E svorkovnicový prostor Ex e N skříň s krytím IP54 pro umístění do BNV P - průzor N bez průzoru SMA-01-XX-XX-001-XXX - AMIT SMA-01-XX-XX-002-XXX - AMIT + displej SMA-01-XX-XX-003-XXX - SIEMENS LOGO SMA-01-XX-XX-004-XXX - AMIT, JB vstupy pouze 4 SMA-01-XX-XX-005-XXX - AMIT + displej, JB vstupy pouze 4 SMA-01-XX-XX-006-XXX - SIEMENS LOGO, JB vstupy pouze 4 Příklad objednávacího kódu: SMA-01-PE SMA-01 s průzorem, svorkovnicovým prostorem Ex e, rozložení a počet vývodek typ 2, HW typ 6, SW typ 1. Pokud bude skříň umístěna mimo prostředí s nebezpečím výbuchu je možné místo v pevném závěru dodat ve skříni s krytím IP54 pro umístění do prostředí bez nebezpečí výbuchu. Uživatelská příručka SMA str. 6 z 14

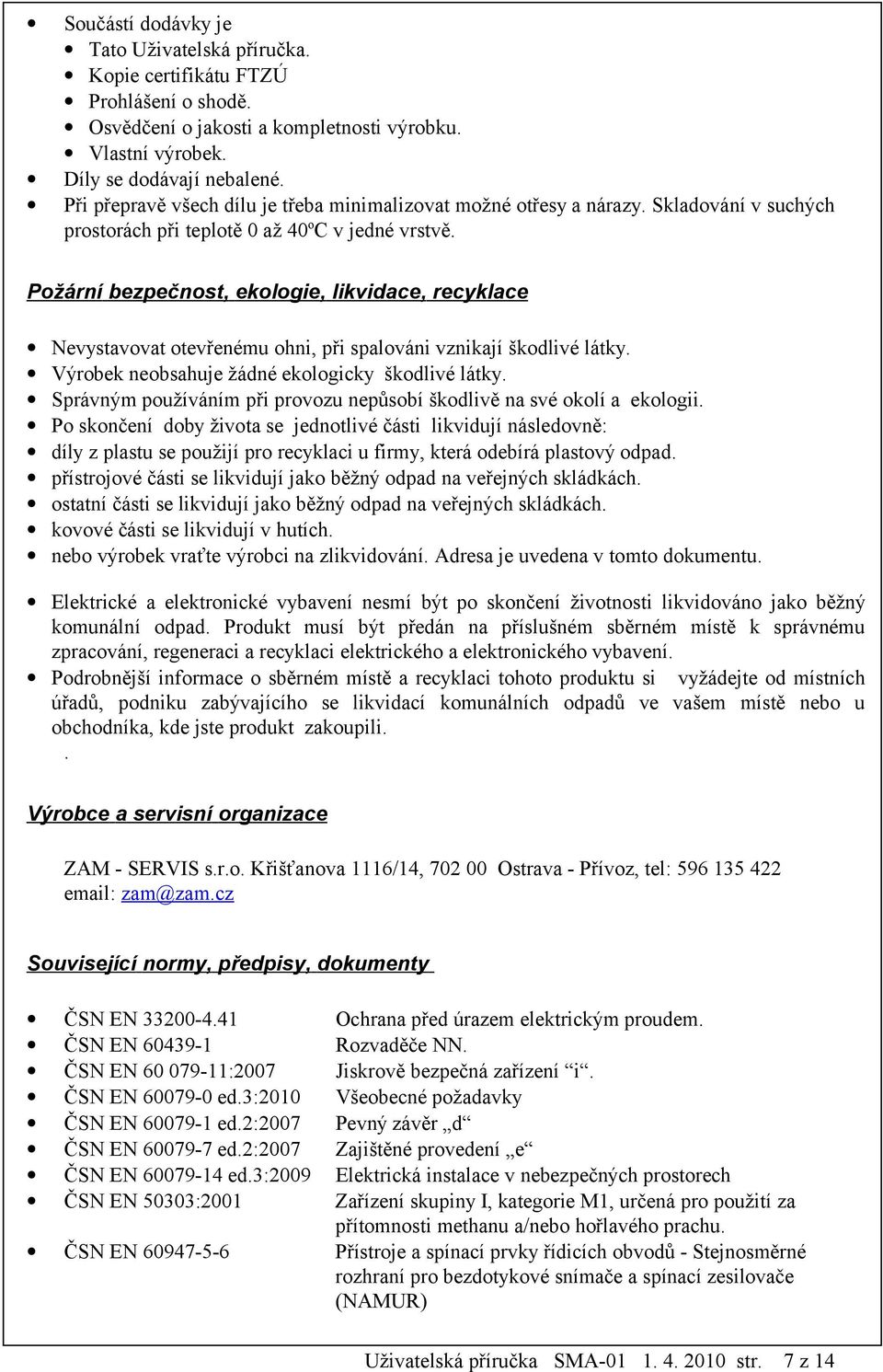

7 Součástí dodávky je Tato Uživatelská příručka. Kopie certifikátu FTZÚ Prohlášení o shodě. Osvědčení o jakosti a kompletnosti výrobku. Vlastní výrobek. Díly se dodávají nebalené. Při přepravě všech dílu je třeba minimalizovat možné otřesy a nárazy. Skladování v suchých prostorách při teplotě 0 až 40 o C v jedné vrstvě. Požární bezpečnost, ekologie, likvidace, recyklace Nevystavovat otevřenému ohni, při spalováni vznikají škodlivé látky. Výrobek neobsahuje žádné ekologicky škodlivé látky. Správným používáním při provozu nepůsobí škodlivě na své okolí a ekologii. Po skončení doby života se jednotlivé části likvidují následovně: díly z plastu se použijí pro recyklaci u firmy, která odebírá plastový odpad. přístrojové části se likvidují jako běžný odpad na veřejných skládkách. ostatní části se likvidují jako běžný odpad na veřejných skládkách. kovové části se likvidují v hutích. nebo výrobek vraťte výrobci na zlikvidování. Adresa je uvedena v tomto dokumentu. Elektrické a elektronické vybavení nesmí být po skončení životnosti likvidováno jako běžný komunální odpad. Produkt musí být předán na příslušném sběrném místě k správnému zpracování, regeneraci a recyklaci elektrického a elektronického vybavení. Podrobnější informace o sběrném místě a recyklaci tohoto produktu si vyžádejte od místních úřadů, podniku zabývajícího se likvidací komunálních odpadů ve vašem místě nebo u obchodníka, kde jste produkt zakoupili.. Výrobce a servisní organizace ZAM - SERVIS s.r.o. Křišťanova 1116/14, Ostrava - Přívoz, tel: zam@zam.cz Související normy, předpisy, dokumenty ČSN EN Ochrana před úrazem elektrickým proudem. ČSN EN Rozvaděče NN. ČSN EN :2007 Jiskrově bezpečná zařízení i. ČSN EN ed.3:2010 Všeobecné požadavky ČSN EN ed.2:2007 Pevný závěr d ČSN EN ed.2:2007 Zajištěné provedení e ČSN EN ed.3:2009 Elektrická instalace v nebezpečných prostorech ČSN EN 50303:2001 Zařízení skupiny I, kategorie M1, určená pro použití za přítomnosti methanu a/nebo hořlavého prachu. ČSN EN Přístroje a spínací prvky řídicích obvodů - Stejnosměrné rozhraní pro bezdotykové snímače a spínací zesilovače (NAMUR) Uživatelská příručka SMA str. 7 z 14

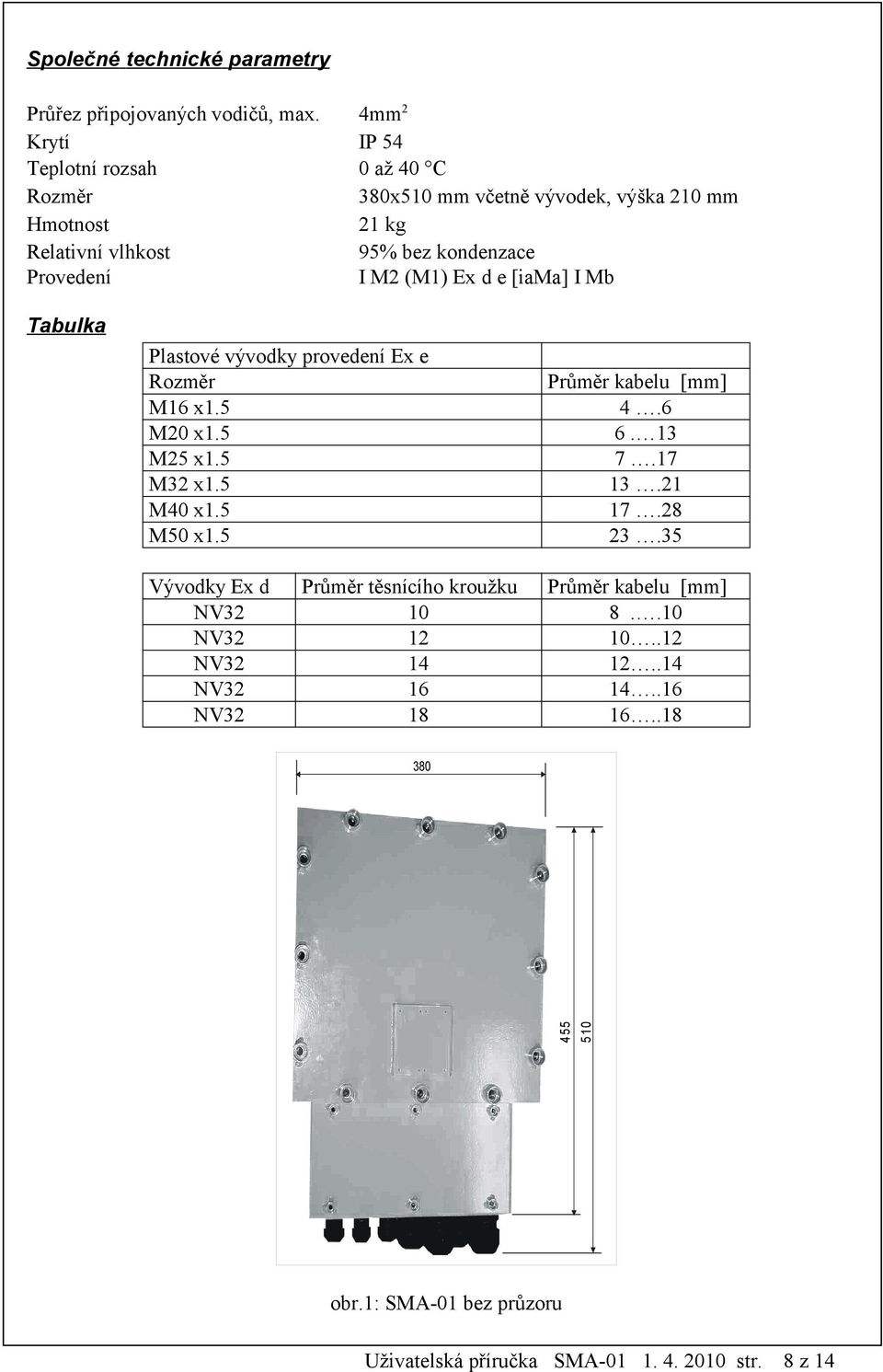

8 Společné technické parametry Průřez připojovaných vodičů, max. 4mm 2 Krytí IP 54 Teplotní rozsah 0 až 40 C Rozměr 380x510 mm včetně vývodek, výška 210 mm Hmotnost 21 kg Relativní vlhkost 95% bez kondenzace Provedení I M2 (M1) Ex d e [iama] I Mb Tabulka Plastové vývodky provedení Ex e Rozměr M16 x1.5 M20 x1.5 M25 x1.5 M32 x1.5 M40 x1.5 M50 x1.5 Průměr kabelu [mm] Vývodky Ex d Průměr těsnícího kroužku Průměr kabelu [mm] NV NV NV NV NV obr.1: SMA-01 bez průzoru Uživatelská příručka SMA str. 8 z 14

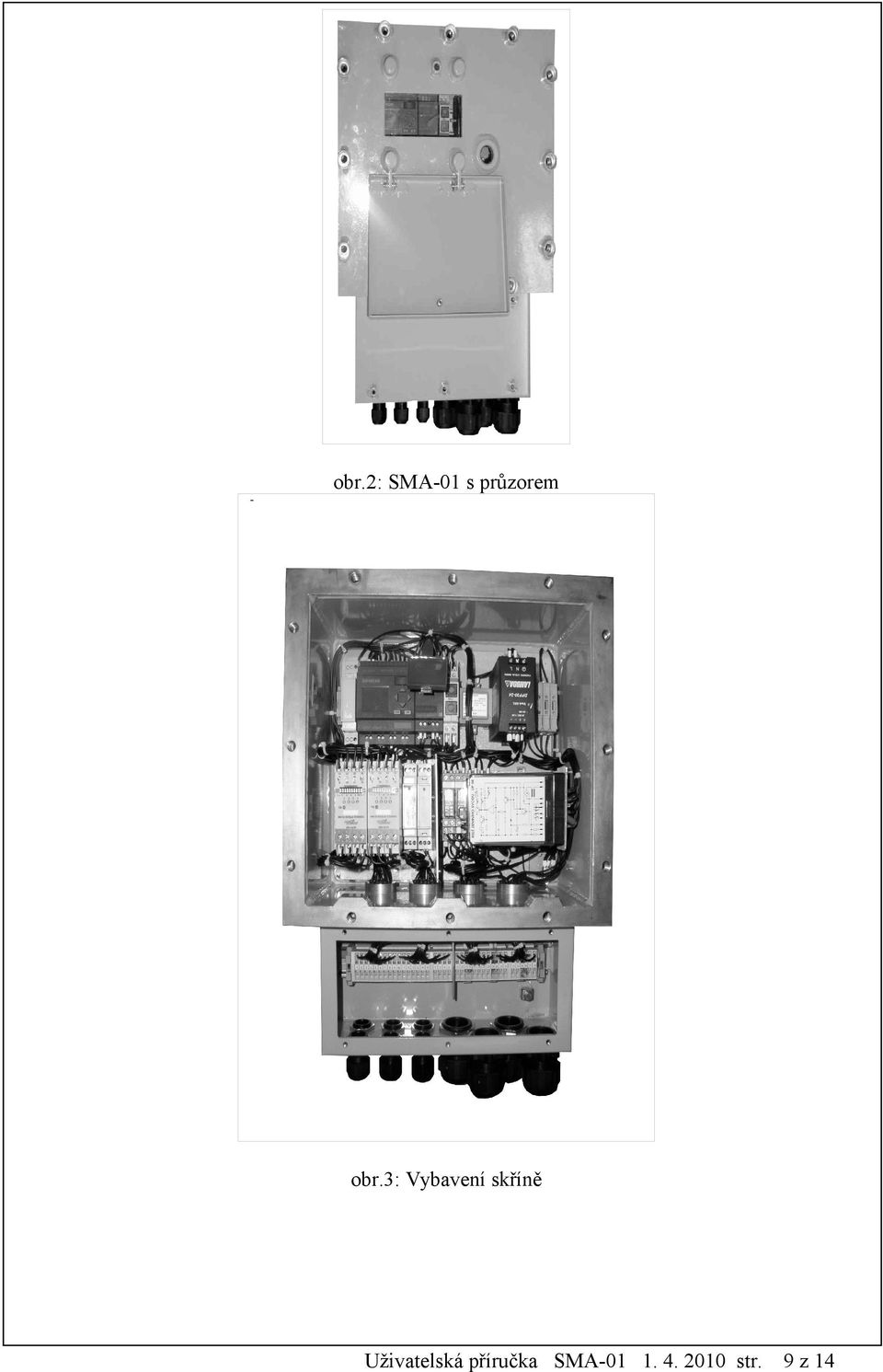

9 obr.2: SMA-01 s průzorem obr.3: Vybavení skříně Uživatelská příručka SMA str. 9 z 14

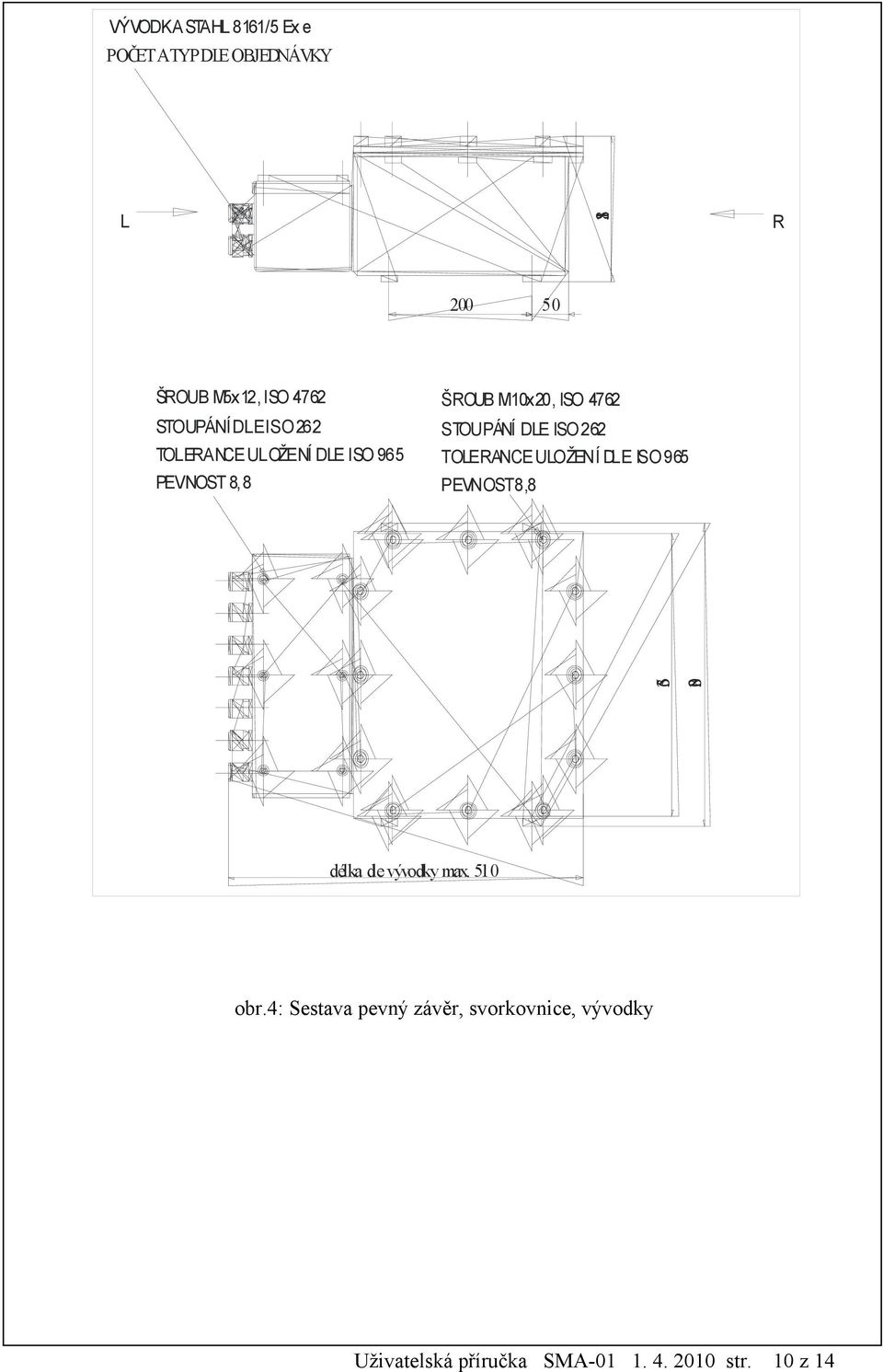

10 VÝVODKA STAHL 8161/5 Ex e POČETATYP DLE OBJEDNÁVKY L 183 R ŠROUB M5x12, ISO 4762 STOUPÁNÍ DLE ISO 262 TOLERANCE ULOŽENÍ DLE ISO 965 PEVNOST 8,8 ŠROUB M10x20, ISO 4762 STOUPÁNÍ DLE ISO 262 TOLERANCE ULOŽENÍ DLE ISO 965 PEVNOST 8, délka dle vývodky max. 510 obr.4: Sestava pevný závěr, svorkovnice, vývodky Uživatelská příručka SMA str. 10 z 14

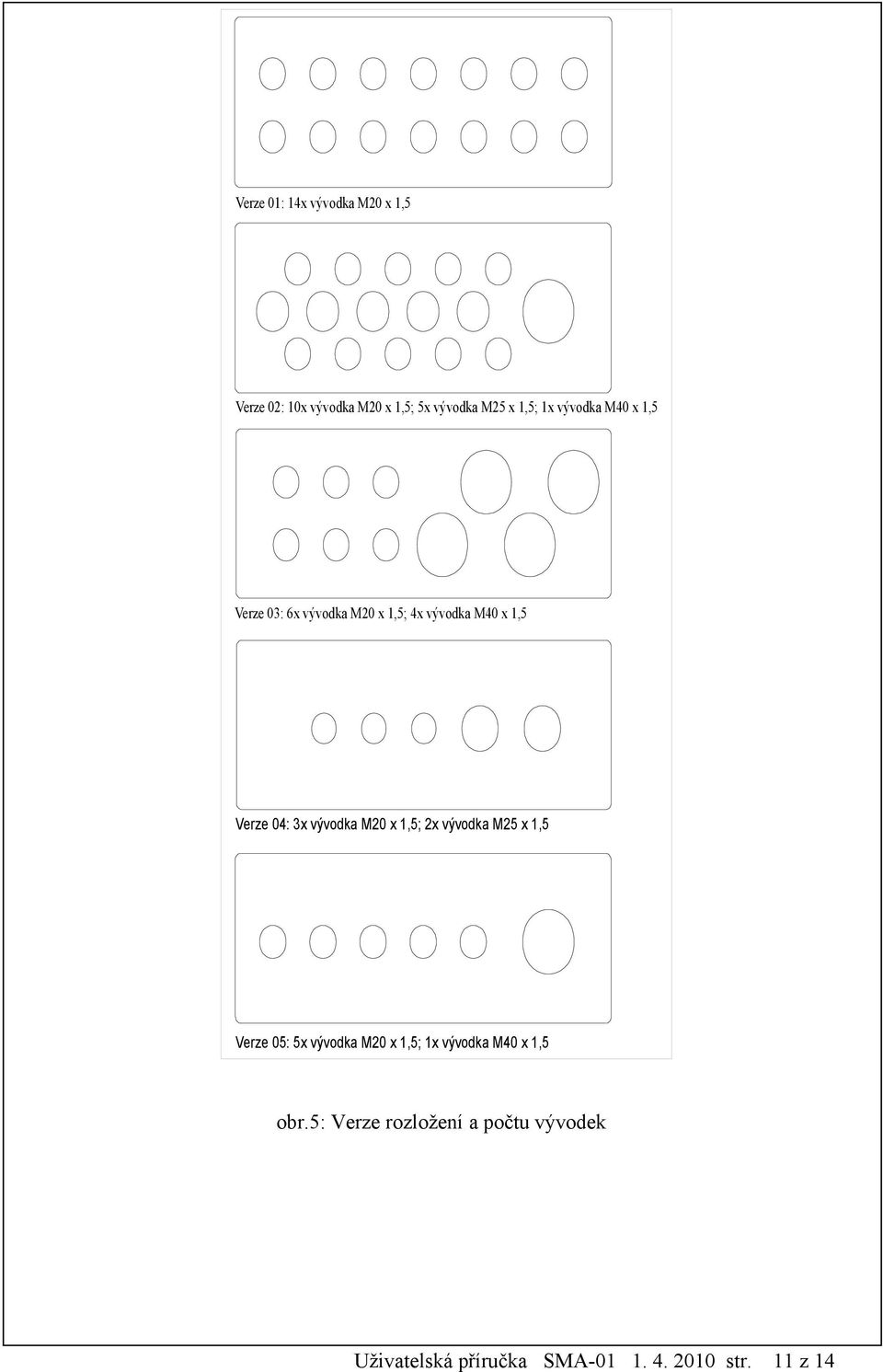

11 Verze 01: 14x vývodka M20 x 1,5 Verze 02: 10x vývodka M20 x 1,5; 5x vývodka M25 x 1,5; 1x vývodka M40 x 1,5 Verze 03: 6x vývodka M20 x 1,5; 4x vývodka M40 x 1,5 Verze 04: 3x vývodka M20 x 1,5; 2x vývodka M25 x 1,5 Verze 05: 5x vývodka M20 x 1,5; 1x vývodka M40 x 1,5 obr.5: Verze rozložení a počtu vývodek Uživatelská příručka SMA str. 11 z 14

12 obr.6: Schéma zapojení verze SMA-01-XX-XX-001-XXX až SMA-01-XX-XX-006-XXX, ve verzi SMA-01-XX-XX-004-XXX, SMA-01-XX-XX-005-XXX a SMA-01-XX-XX-006-XXX není zapojen převodník KN2. Uživatelská příručka SMA str. 12 z 14

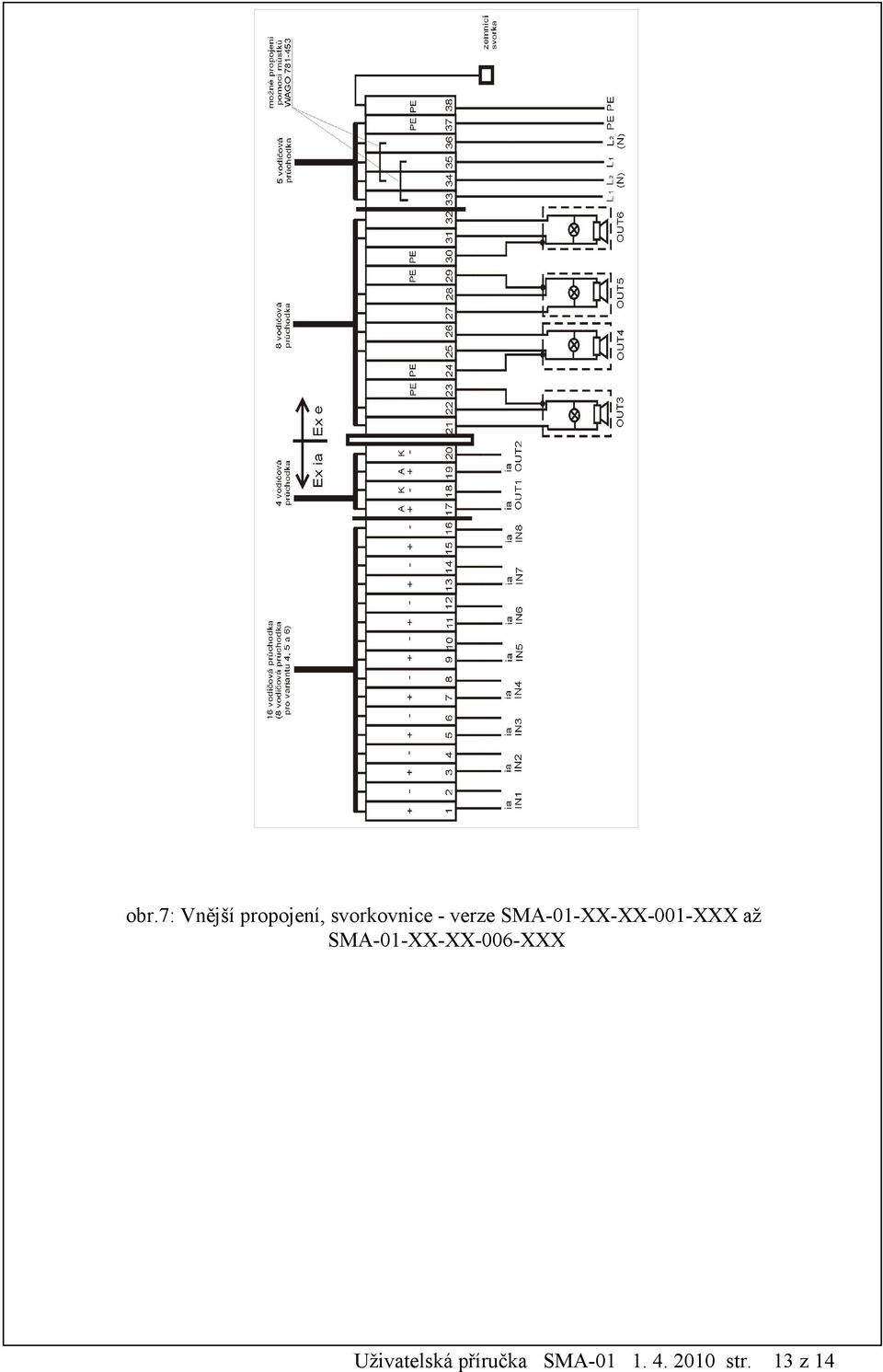

13 obr.7: Vnější propojení, svorkovnice - verze SMA-01-XX-XX-001-XXX až SMA-01-XX-XX-006-XXX Uživatelská příručka SMA str. 13 z 14

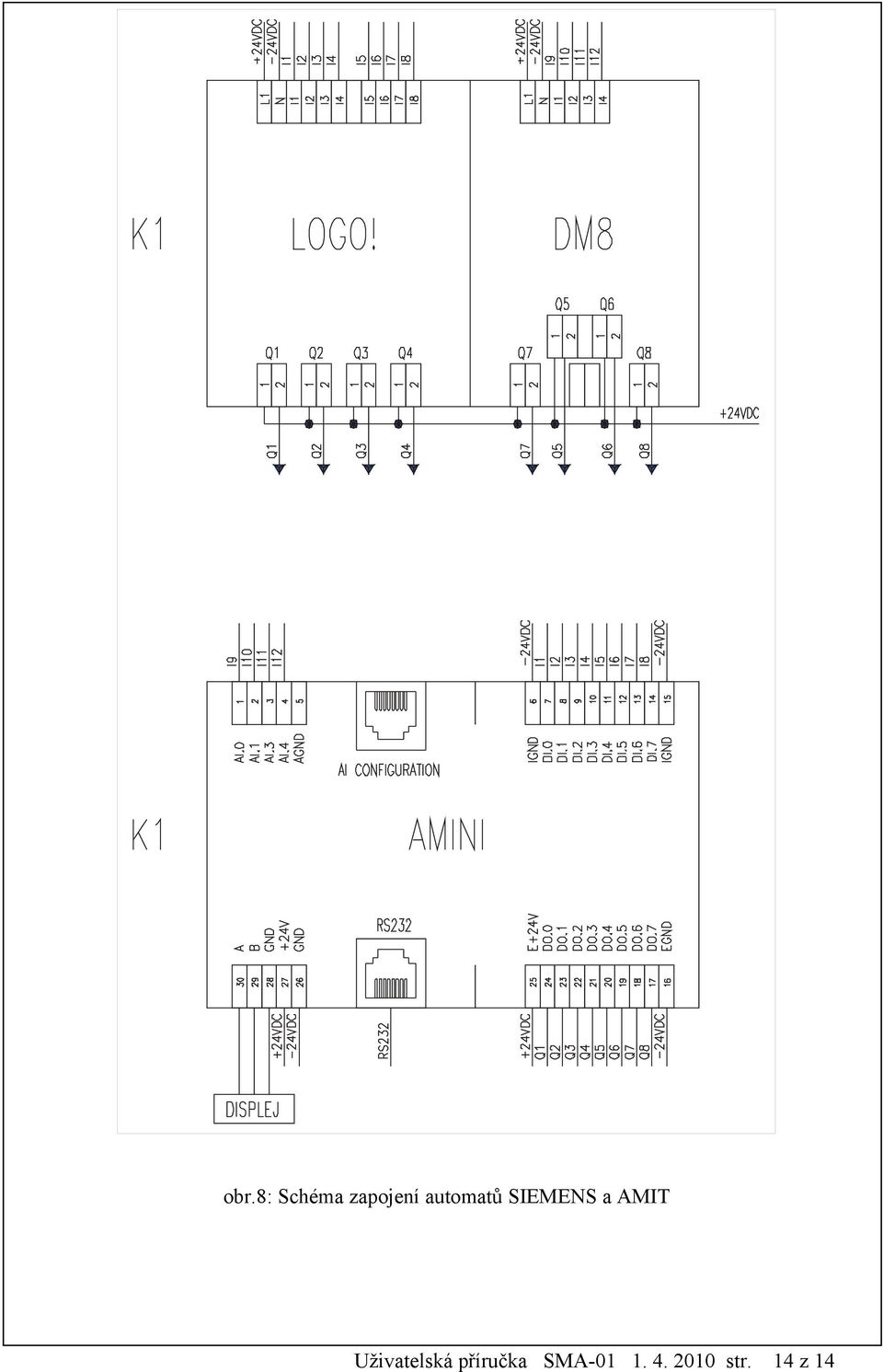

14 obr.8: Schéma zapojení automatů SIEMENS a AMIT Uživatelská příručka SMA str. 14 z 14
