1 Školení innovaphone 2011

2 innovaphone produktové portfolio Applikace CTI, Operátorská konzole Tarifikace Import... Tel. přístroje IP telefony Speciální telefony IP DECT WLAN PBX MGW/PBX Compact PBX

3 VoIP Brány/PBX Licenční model od 1 uživatele až po libovolný počet Hardware : ISDN, Analog, Ethernet, Softwarový klíč: PBX, Voic , Mobility, Software: Switchboard, Unified Messaging, Contact Center,.. Systém IPVA IP6010/IP3010/IP0010 Hosting / Libovolně velké PBX /Operátoři IP302/IP305 IP800 Velké PBX systémy Malé PBX Střední PBX Uživatelé / Hosting

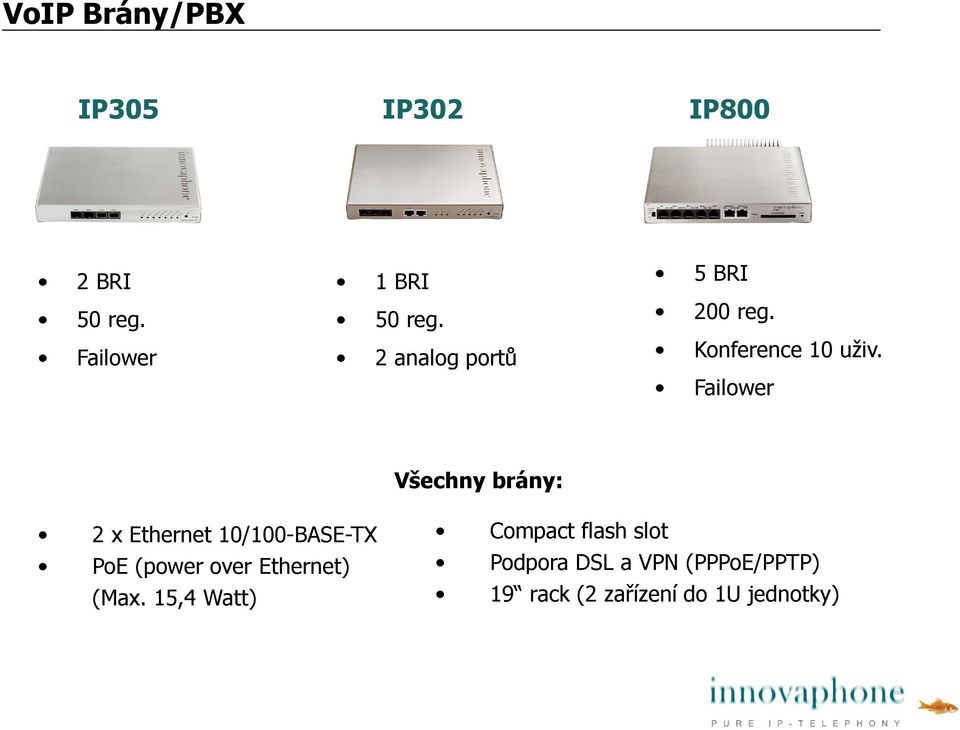

4 VoIP Brány/PBX IP305 IP302 IP800 2 BRI 50 reg. Failower 1 BRI 50 reg. 2 analog portů 5 BRI 200 reg. Konference 10 uživ. Failower Všechny brány: 2 x Ethernet 10/100-BASE-TX PoE (power over Ethernet) (Max. 15,4 Watt) Compact flash slot Podpora DSL a VPN (PPPoE/PPTP) 19 rack (2 zařízení do 1U jednotky)

Failower Všechny brány: 2 x Ethernet 10/100-BASE-TX PoE (power over

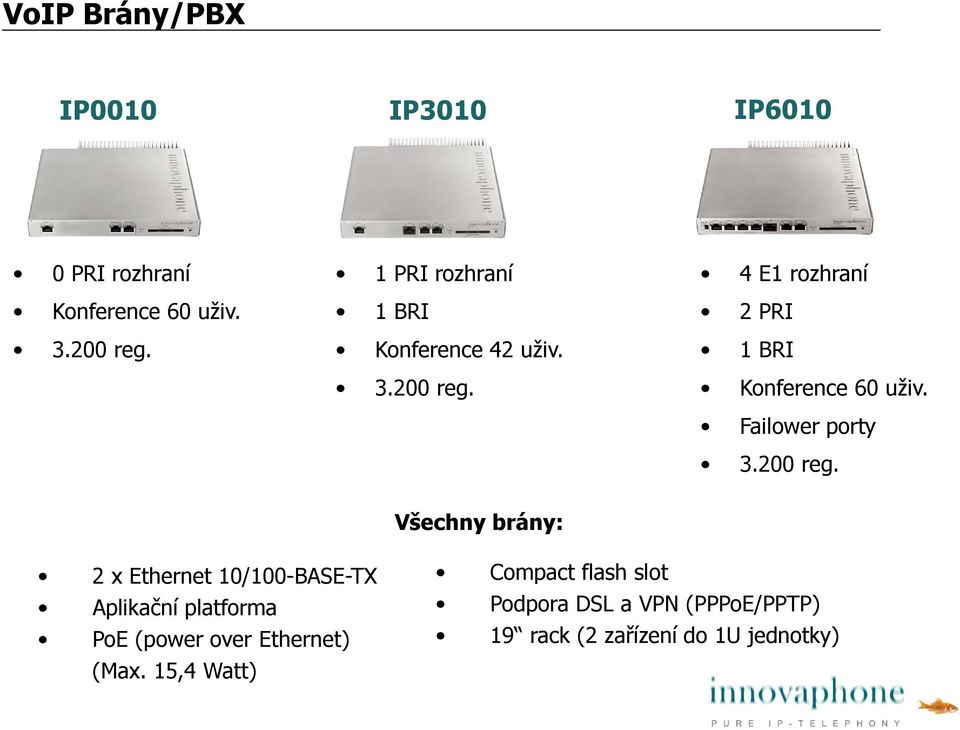

5 VoIP Brány/PBX IP0010 IP3010 IP PRI rozhraní Konference 60 uživ reg. 1 PRI rozhraní 1 BRI Konference 42 uživ reg. 4 E1 rozhraní 2 PRI 1 BRI Konference 60 uživ. Failower porty reg. Všechny brány: 2 x Ethernet 10/100-BASE-TX Aplikační platforma PoE (power over Ethernet) (Max. 15,4 Watt) Compact flash slot Podpora DSL a VPN (PPPoE/PPTP) 19 rack (2 zařízení do 1U jednotky)

6 VoIP Brány/PBX IP6010 IP3010 IP0010 IP800 IP305 IP302 A/B x x x x x 2 BRI 1 1 x PRI 2/4E1 1 x x x x Konferenční kanály Applikační Platforma x x Ano Ano Ano Ne Ne Ne Looping in Ano Ne Ne Ano Ano Ne

Konferenční kanály Applikační Platforma 60 42 60 10 x

7 VoIP Brána/Virtuální PBX IP 1060 Pouze media gateway ne PBX 2 PRI porty a 1 BRI port PoE, CF slot Konference 60 uživ. IP Virtuální PBX Virtuální PBX, běží přímo na VMware/vlastní OS Flash a DRAM konfigurovatelná Stejný firmware a software jako HW Brány/PBX innovaphone Virtuální PBX bez omezení - hosting a velké systémy

IP Virtuální PBX Virtuální PBX, běží přímo na VMware/vlastní OS Flash a DRAM

8 IP telefony nové generace

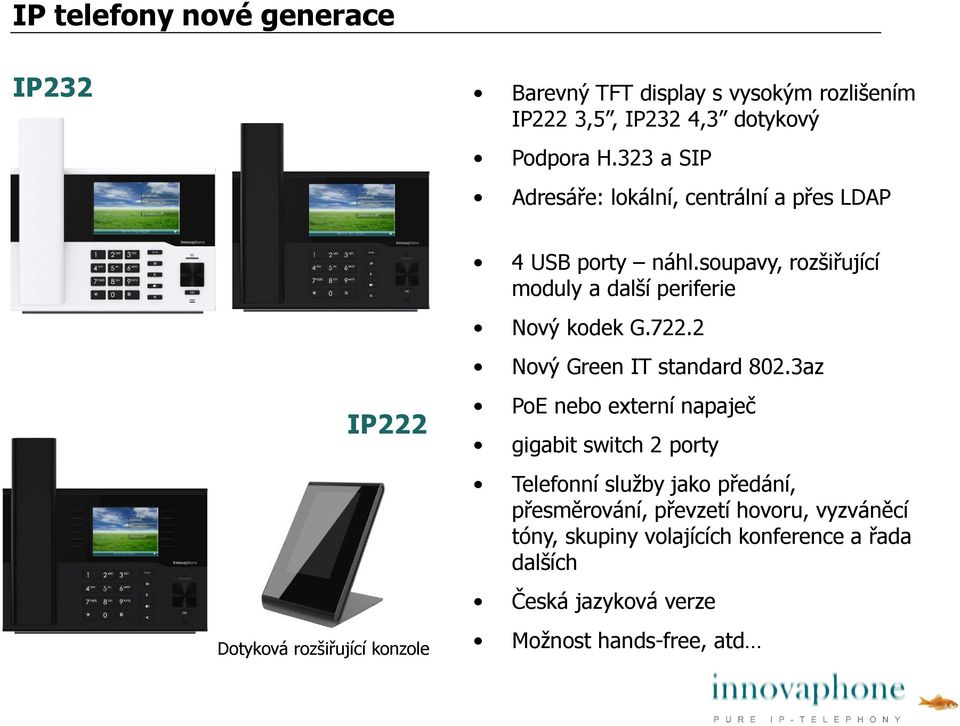

9 IP telefony nové generace IP232 Barevný TFT display s vysokým rozlišením IP222 3,5, IP232 4,3 dotykový Podpora H.323 a SIP Adresáře: lokální, centrální a přes LDAP IP222 Dotyková rozšiřující konzole 4 USB porty náhl.soupavy, rozšiřující moduly a další periferie Nový kodek G Nový Green IT standard 802.3az PoE nebo externí napaječ gigabit switch 2 porty Telefonní služby jako předání, přesměrování, převzetí hovoru, vyzváněcí tóny, skupiny volajících konference a řada dalších Česká jazyková verze Možnost hands-free, atd

soupavy, rozšiřující moduly a další periferie Nový kodek G.722.2 Nový Green IT standard 802.

10 IP Telefony IP241 IP240 Barevný TFT display s vysokým rozlišením (8.8 cm, 3.45,320 x 240 pxl) Možnost změny obrázku na pozadí displeje Možnost plného zobrazení cizojazyčných znaků Platí pro všechny IP telefony: Spolehlivé špičkové tel. přístroje PoE(802.3af) nebo ext. napaječ interní ethernet switch pro připojení PC (10/100/1000) IP230 IP110 Seznamy: lokální, centrální a přes LDAP server Telefonní služby jako předání, přesměrování, převzetí hovoru, vyzváněcí tóny, skupiny volajících konference a řada dalších Česká jazyková verze Možnost hands-free, atd

Spolehlivé špičkové tel. přístroje PoE(802.3af) nebo ext.

11 IP Telefony IP150/IP151 speciální telefonní přístroj do obtížného prostředí možnost montáže na zeď nebo stolní provedení velmi výrazné viditelné provedení ( červená barva ) odolný proti nárazů a ořesům hlasitost vyzvánění až 92 db(a) kategorie ochrany IP65 (podle EN 60529) IP151 provedení do výbušného prostředí dostupný s chráněným sluchátkovým kabelem Příklady použití: Extrémně hlučné prostředí, chemický průmysl, těžební průmysl, strojírenství, tunely, atd.

92 db(a) kategorie ochrany IP65 (podle EN 60529) IP151 provedení do výbušného prostředí dostupný s chráněným

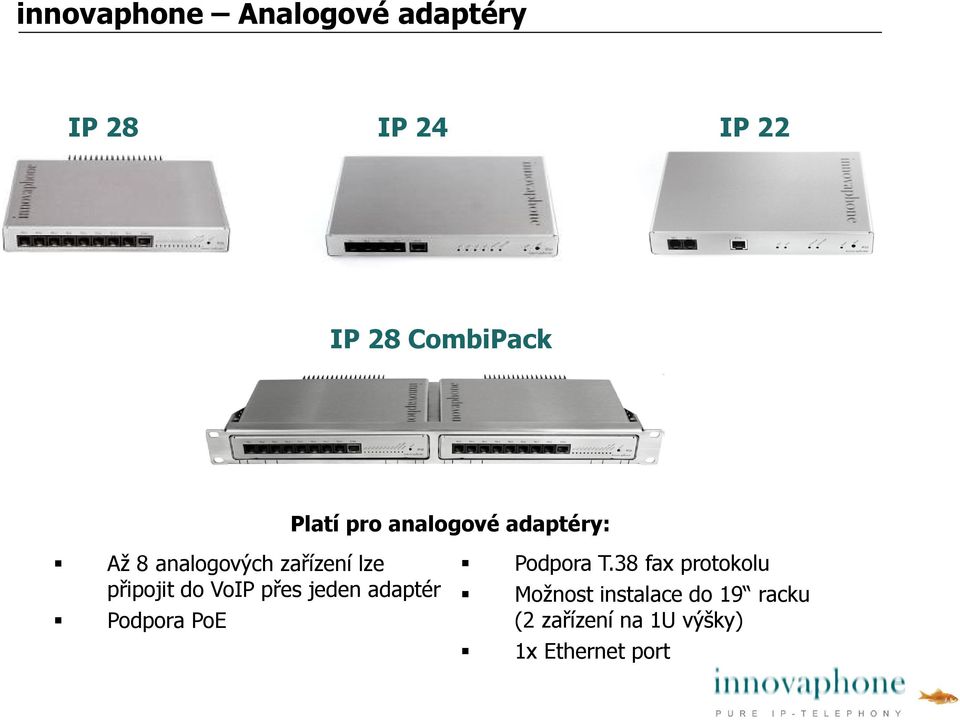

12 innovaphone Analogové adaptéry IP 28 IP 24 IP 22 IP 28 CombiPack Platí pro analogové adaptéry: Až 8 analogových zařízení lze připojit do VoIP přes jeden adaptér Podpora PoE Podpora T.38 fax protokolu Možnost instalace do 19 racku (2 zařízení na 1U výšky) 1x Ethernet port

připojit do VoIP přes jeden adaptér Podpora PoE Podpora T.

13 innovaphone Aplikace Application Platform Reporting SoftwarePhone Queue-Monitor CTI CTI / SIP Federation innovaphone Voic innovaphone PBX Operator

/Arlamserver ascom GSM Gateways Headsets Solutions for mobile Extensions Music on

14 Program - doporučené produkty CTI and UMS Applications Network Management and Assessment Tools IP Voice Conferencing System Voice Recording Messaging /Arlamserver ascom GSM Gateways Headsets Solutions for mobile Extensions Music on Hold Solution Call Center Applications Professional Announcement Billing System / Callmanagement

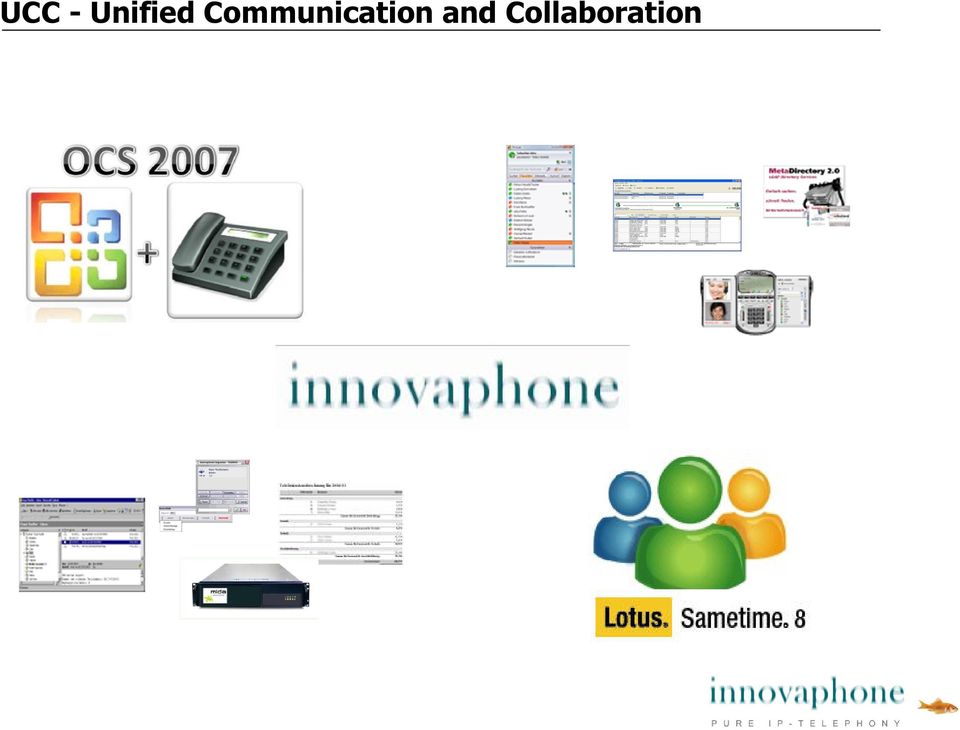

15 UCC - Unified Communication and Collaboration OCS

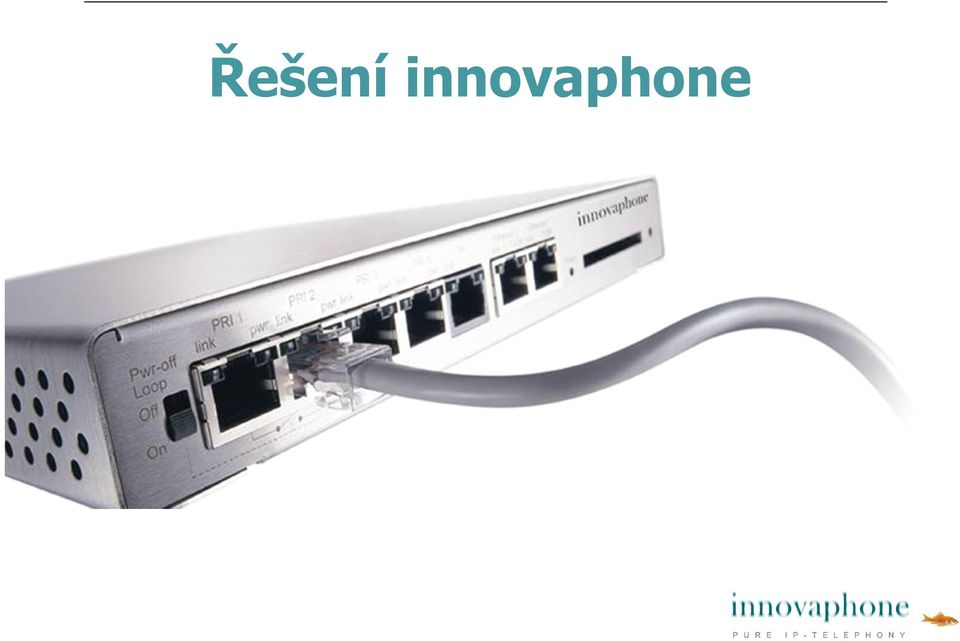

16 Řešení innovaphone

17 Řešení - Příčky ISDN Trunk Line ISDN Trunk Line IP6010 TCP / IP IP800 PBX PBX IP800 PBX ISDN Trunk Line

18 Řešení - Příčky První krok k postupné migraci Jsou využity stávající datové sítě Předřazení systému do VTS umoňuje rozšiřování PBX systému bez zásahu do staré PBX Protokoly jako Q.SIG, Cornet a další jsou mezi branami innovaphone přenášeny. Je tedy možné využívat sužeb mězi jednotlivými lokalitami. Samotné VoIP brány innovaphone nejsou příliš drahé

Protokoly jako Q.SIG, Cornet a další jsou mezi branami innovaphone přenášeny.

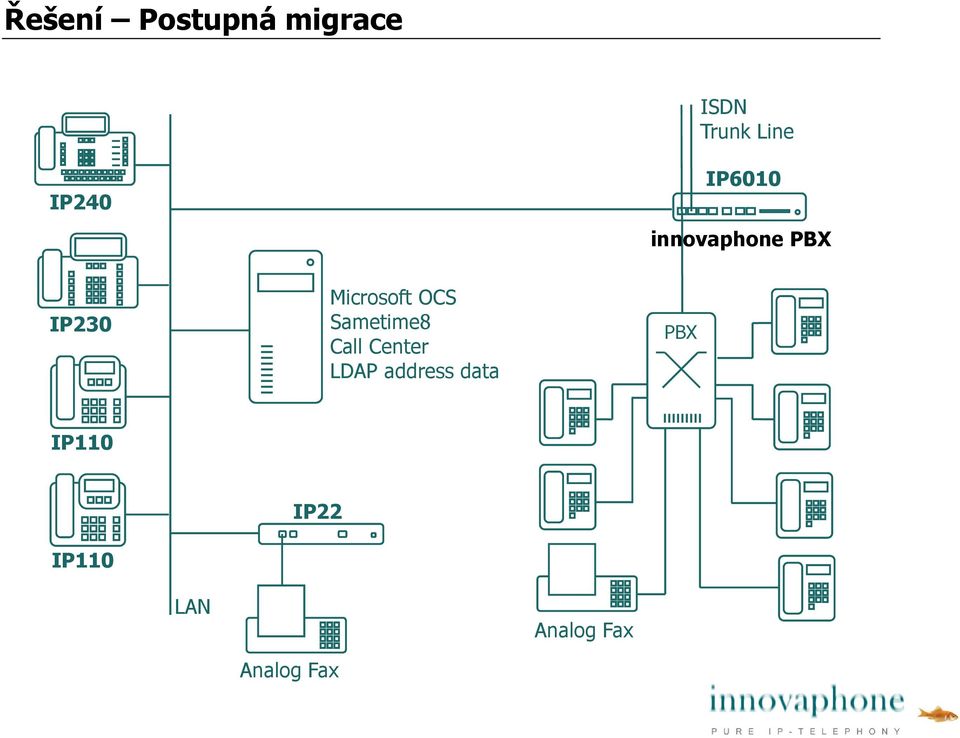

19 Řešení Postupná migrace ISDN Trunk Line IP240 IP6010 innovaphone PBX IP230 Microsoft OCS Sametime8 Call Center LDAP address data PBX IP110 IP110 IP22 LAN Analog Fax Analog Fax

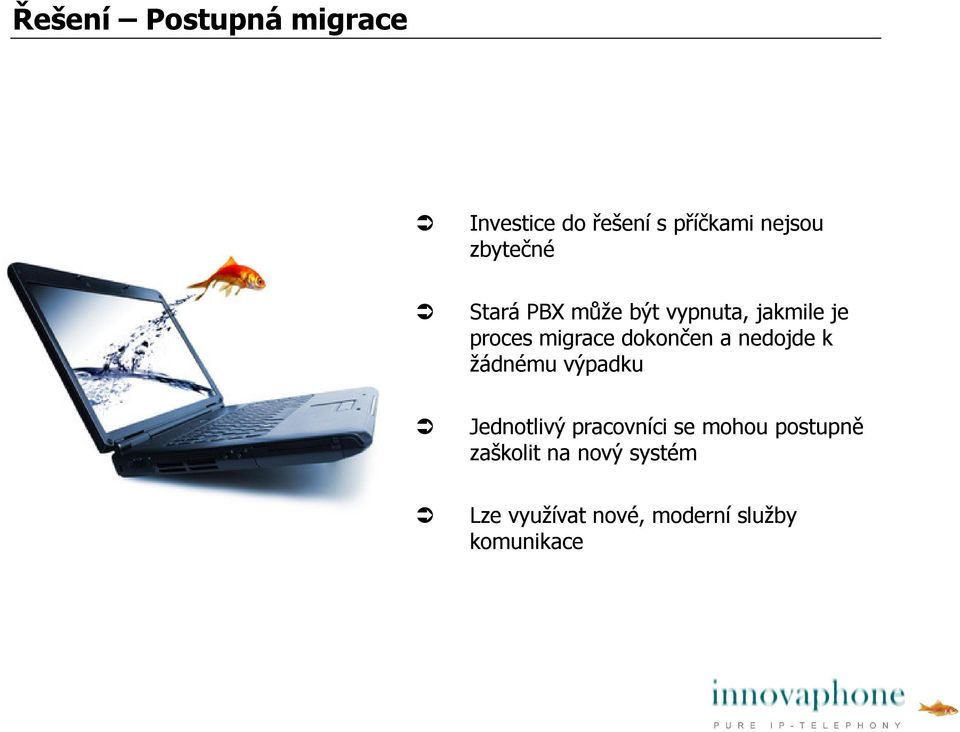

20 Řešení Postupná migrace Investice do řešení s příčkami nejsou zbytečné Stará PBX může být vypnuta, jakmile je proces migrace dokončen a nedojde k žádnému výpadku Jednotlivý pracovníci se mohou postupně zaškolit na nový systém Lze využívat nové, moderní služby komunikace

dokončen a nedojde k žádnému výpadku Jednotlivý pracovníci se mohou

21 Řešení Redundantní systém ISDN Trunk London IP240 IP6010 Active PBX ISDN trunk je propojen do druhého systému IP230 IP6010 Standby PBX Standby PBX se automaticky přepne do stavu Active pokud ta je nedostupná. IP110 IP22 Všechna uživatelská data jsou průběžně replikována do sandby PBX Standby PBX přebírá veškeré registrace uživatelů, pokud Active PBX nefunguje. LAN Analog Fax

22 Řešení Redundantní systém ISDN Trunk London IP240 IP6010 Active PBX Standby PBX pro IP800 IP230 IP6010 Standby PBX Router TCP/IP IP110 ISDN Trunk Line IP800 Active PBX IP22 LAN LAN IP110 IP110 IP240 User PC Analog Fax

23 Řešení Vzdálená pobočka ISDN Trunk London LAN IP240 IP6010 IP110 IP230 IP110 Router TCP/IP DSL IP302 IP240 IP22 Call Center Appilkation ISDN Trunk Line Analog Fax User PC LAN Analog Fax

24 Řešení SOHO ISDN Trunk London IP240 IP800 DSL IP240 IP230 Router TCP/IP User PC IP110 IP22 DSL logon přes PPPoE VPN do kanceláře přes PPTP DSL IP110 H.323/SIP registrace do PBX LAN Analog Fax

25 Hostovaná řešení Hosting ISDN Trunk Line IPVA IP110 IP22 IP6010 Analog Fax Multi uživatelská PBX TCP / IP SIP Provider ISDN Trunk Line IP Centrex IP800 IP110 Managed Service IP302 IP230 IP110 ISDN PBX IP240 ISDN Trunk Line Analog Fax IP240

26 Další informace a zajímavé odkazy odkazy innovaphone service innovaphone wiki innovaphone configurator innovaphone webshop my.innovaphone case studies brochures/catalogues

27 Otázky
