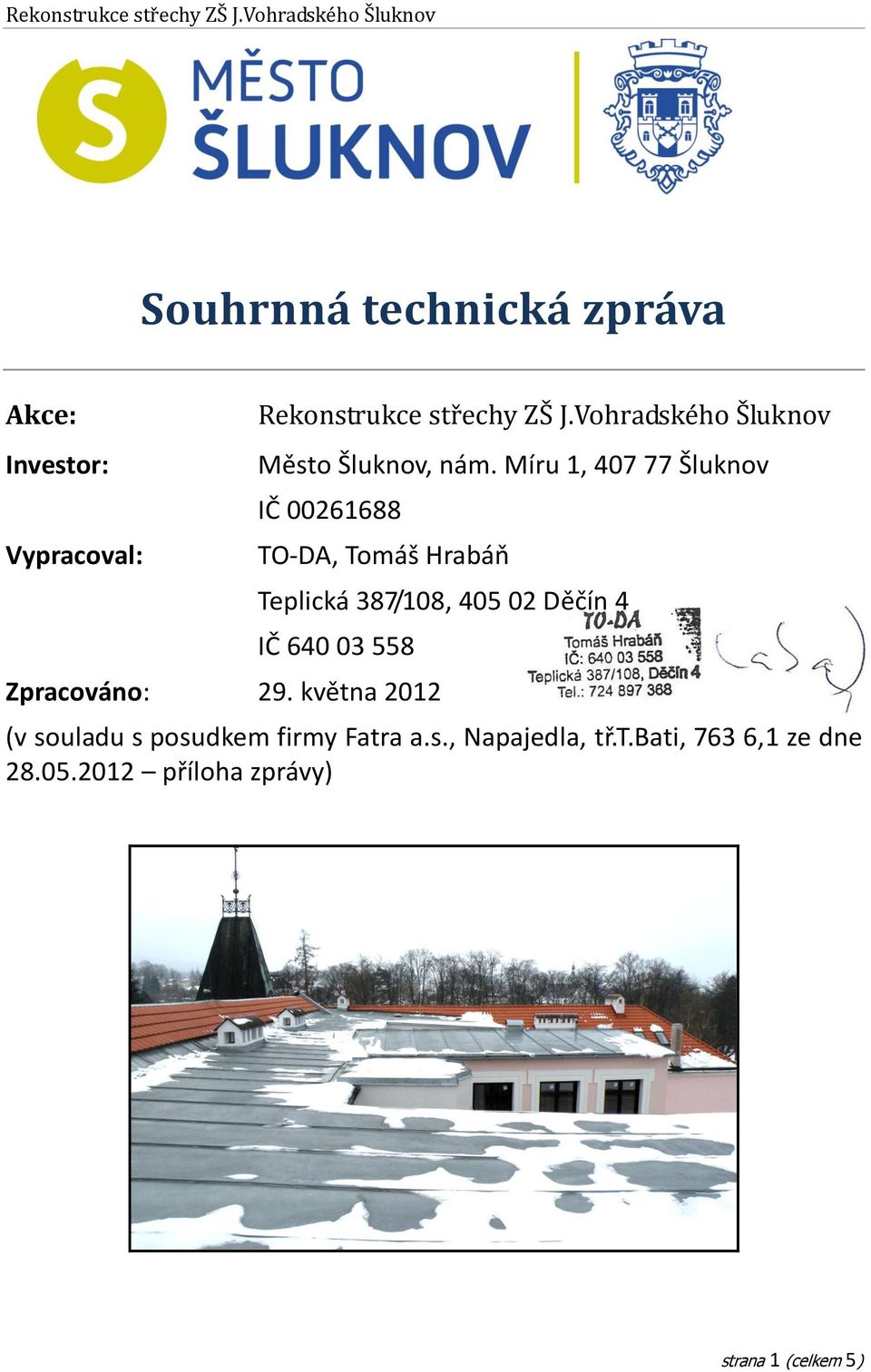

1 Souhrnná technická zpráva Akce: Investor: Vypracoval: Rekonstrukce střechy ZŠ J.Vohradského Šluknov Město Šluknov, nám. Míru 1, Šluknov IČ TO-DA, Tomáš Hrabáň Teplická 387/108, Děčín 4 IČ Zpracováno: 29. května 2012 (v souladu s posudkem firmy Fatra a.s., Napajedla, tř.t.bati, 763 6,1 ze dne příloha zprávy) strana 1 (celkem 5)

Míru 1, 407 77 Šluknov IČ 00261688 TO-DA, Tomáš Hrabáň Teplická 387/108, 405 02 Děčín 4 IČ

2 Identifikační údaje objektu Název stavby: Rekonstrukce střechy ZŠ J. Vohradského Šluknov Objekt: Střecha ZŠ ul.t.g.masaryka 678, Šluknov Umístění objektu: st.p.č v k.ú. Šluknov Investor: Město Šluknov Sídlo: Nám. Míru 1, Šluknov IČO: DIČ: CZ Spojení: tel Generální projektant: Sídlo investora: Kontaktní osoba: nebyl stanoven Město Šluknov, nám.míru 1, Šluknov Ing. Dagmar Mertlová, ORŽP MěÚ Šluknov , mertlova@mesto-sluknov.cz Urbanistické, architektonické a stavebně technické řešení a) Zhodnocení staveniště, stavba v památkové zóně Budova základní školy se nalézá na st.p.č v k.ú. Šluknov. V předchozích letech byla budova rekonstruována a provedena nástavba pro zřízení učeben a místností pro volnočasové aktivity. Nástavba a střecha byla provedena nedostatečně a neodborně (viz znalecký posudek č /01 Ing.Draxlové ze dne ). Vyhodnocení stavu konstrukcí je uvedeno ve znaleckém posudku č /01 od Ing.Draxlové. Vyhodnocení stavu střechy a neodborně provedených prací posudek firmy Fatra a.s. Do budovy střešním pláštěm opakovaně zatéká. Budova se nachází v městské památkové zóně. Provedení opravy a rekonstrukce střešního pláště je nutné projednání se státní památkovou péčí (zajistí investor). b) Urbanistické a architektonické řešení stavby Akcí dojde k výměně a opravě střešní krytiny, půdorys budovy a výška budovy zůstává beze změny. Pohledově dojde ke změně střešní krytiny, v případě volby barvy fólie zanedbatelné změně. c) Technické řešení stavby Investor přistupuje k této akci z důvodu opakovaného zatékání střešním pláštěm do IV.NP budovy školy. Tyto prostory jsou z tohoto důvodu trvale pro využití nepoužitelné. Záměrem bylo v těchto prostorách zřídit učebny k výuce žáků a zároveň je využívat pro mimoškolní aktivity. V roce 2011 byla provedena pouze zimní opatření, aby nedošlo k navýšení škod na budově školy: - odkrytí poškozených míst uvnitř stavby - izolace pozednice - zamezení promrzání - izolace tepelných mostů - oprava parotěsných zábran - oprava spojů krytiny střešního pláště Jednalo se pouze o dočasná opatření. Oprava střešního pláště je nezbytná, kterým neustále zatéká. strana 2 (celkem 5)

míru 1, 407 77 Šluknov Ing. Dagmar Mertlová, ORŽP MěÚ Šluknov +420734620423, e-mail: mertlova@mesto-sluknov.

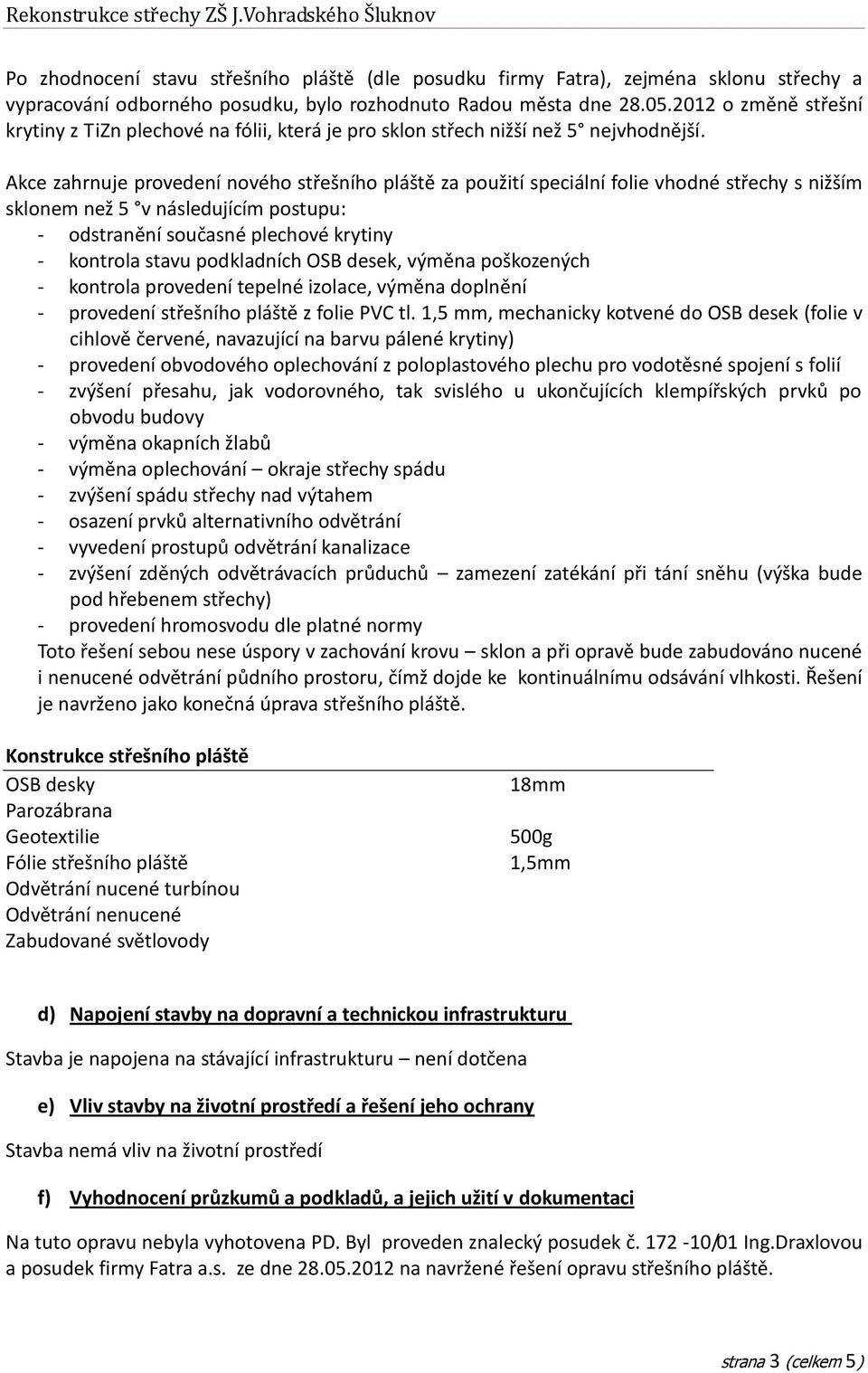

3 Po zhodnocení stavu střešního pláště (dle posudku firmy Fatra), zejména sklonu střechy a vypracování odborného posudku, bylo rozhodnuto Radou města dne o změně střešní krytiny z TiZn plechové na fólii, která je pro sklon střech nižší než 5 nejvhodnější. Akce zahrnuje provedení nového střešního pláště za použití speciální folie vhodné střechy s nižším sklonem než 5 v následujícím postupu: - odstranění současné plechové krytiny - kontrola stavu podkladních OSB desek, výměna poškozených - kontrola provedení tepelné izolace, výměna doplnění - provedení střešního pláště z folie PVC tl. 1,5 mm, mechanicky kotvené do OSB desek (folie v cihlově červené, navazující na barvu pálené krytiny) - provedení obvodového oplechování z poloplastového plechu pro vodotěsné spojení s folií - zvýšení přesahu, jak vodorovného, tak svislého u ukončujících klempířských prvků po obvodu budovy - výměna okapních žlabů - výměna oplechování okraje střechy spádu - zvýšení spádu střechy nad výtahem - osazení prvků alternativního odvětrání - vyvedení prostupů odvětrání kanalizace - zvýšení zděných odvětrávacích průduchů zamezení zatékání při tání sněhu (výška bude pod hřebenem střechy) - provedení hromosvodu dle platné normy Toto řešení sebou nese úspory v zachování krovu sklon a při opravě bude zabudováno nucené i nenucené odvětrání půdního prostoru, čímž dojde ke kontinuálnímu odsávání vlhkosti. Řešení je navrženo jako konečná úprava střešního pláště. Konstrukce střešního pláště OSB desky Parozábrana Geotextilie Fólie střešního pláště Odvětrání nucené turbínou Odvětrání nenucené Zabudované světlovody 18mm 500g 1,5mm d) Napojení stavby na dopravní a technickou infrastrukturu Stavba je napojena na stávající infrastrukturu není dotčena e) Vliv stavby na životní prostředí a řešení jeho ochrany Stavba nemá vliv na životní prostředí f) Vyhodnocení průzkumů a podkladů, a jejich užití v dokumentaci Na tuto opravu nebyla vyhotovena PD. Byl proveden znalecký posudek č /01 Ing.Draxlovou a posudek firmy Fatra a.s. ze dne na navržené řešení opravu střešního pláště. strana 3 (celkem 5)

Akce zahrnuje provedení nového střešního pláště za použití speciální folie vhodné střechy s nižším sklonem než 5 v následujícím postupu: - odstranění současné plechové krytiny - kontrola stavu

4 g) Čelenění stavby na stavební objekty a vztahy k ostatním objektům stavby Stavba není členěna na stavební objekty. h) Zvláštní podmínky a požadavky na postup výstavby Během výstavby se dočasně zvýší hlučnost a prašnost v okolí stavby. Zhotovitel stavby je povinen během realizace stavby zajišťovat pořádek na staveništi a neznečišťovat veřejná prostranství, nezatěžovat jej nadměrným hlukem a v co největší míře šetřit stávající zeleň. Zhotovitel bude důsledně dodržovat použití vymezených ploch pro tuto stavbu a po jejím ukončení ji předat jejím uživatelům, resp. provozovatelům či majitelům. V případě zásahu do cizích zařízení musí zhotovitel jejich majitele o tomto informovat a vždy učinit o tomto zásahu písemnou zprávu nebo dohodu. Po ukončení stavby je zhotovitel povinen provést úklid všech ploch, které pro realizaci stavby používal a uvést tyto do původního stavu. Ochrana proti znečišťování ovzduší výfukovými plyny a prachem Nebude připuštěn provoz vozidel a topných zařízení, která produkují více škodlivin, než připouští příslušná vyhláška. Ochrana proti znečištění komunikací Zhotovitel zajistí u výjezdu ze staveniště na veřejnou komunikaci očišťování kol a podvozků dopravních prostředků a stavebních strojů od nečistot. Navržená opatření při provádění stavby Při provádění stavby je nutné zabezpečit staveniště proti vstupu nepovolaných osob na staveniště. Při provádění musí být dodržovány bezpečnostní předpisy. Staveniště musí být označeno po celém obvodu výstražnými značkami. Bezpečnost práce a technických zařízení Při provádění stavebních prací musí zhotovitel věnovat pozornost zejména: vyhláška ČÚBP č. 48/1982 Sb., kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení, ve znění pozdějších předpisů. Bezpečnost práce je dále určována Zákonem č. 262/2006 Sb., Zákoníkem práce, v platném znění a Zákonem č. 309/2006 Sb., který nahrazuje vyhl.324/90, a kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích, a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci), a jeho prováděcí předpisy, resp. Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Bezpečnost práce při provádění stavebních a montážních prací zajistí pracovníci Zhotovitele díla podle českých platných právních a technických předpisů pro stavební a montážní práce. Zejména se požaduje dodržovat platné předpisy a nařízení při vymezení a přípravě staveniště, při pracích se stroji a mechanizmy, při výkopových pracích, při bourání a demontážích, atd. Požaduje se veškeré vstupy na staveniště, montážní prostory a přístupové cesty, které k nim vedou, zřetelně označit a opatřit tabulkami se zákazem vstupu na staveniště nepovolaným osobám. Po celou dobu výstavby musí být účinným způsobem udržován bezpečný stav pracovních ploch i přístupových komunikací na staveništi. Při stavebních a montážních pracích za snížené viditelnosti se musí zajistit dostatečné osvětlení. Zhotovitel bude dodržovat obecně závazné předpisy požární ochrany, zejména Zákon č.133/1985 Sb., o požární ochraně a prováděcí vyhlášku k tomuto zákonu č. 246/2001 Sb. Dále pak vyhlášku č. 23/2008 Sb. O technických podmínkách požární ochrany staveb. Pracoviště, stroje a zařízení, strana 4 (celkem 5)

Zhotovitel stavby je povinen během realizace stavby zajišťovat pořádek na staveništi a neznečišťovat veřejná prostranství, nezatěžovat jej nadměrným hlukem a v co největší míře šetřit stávající zeleň.

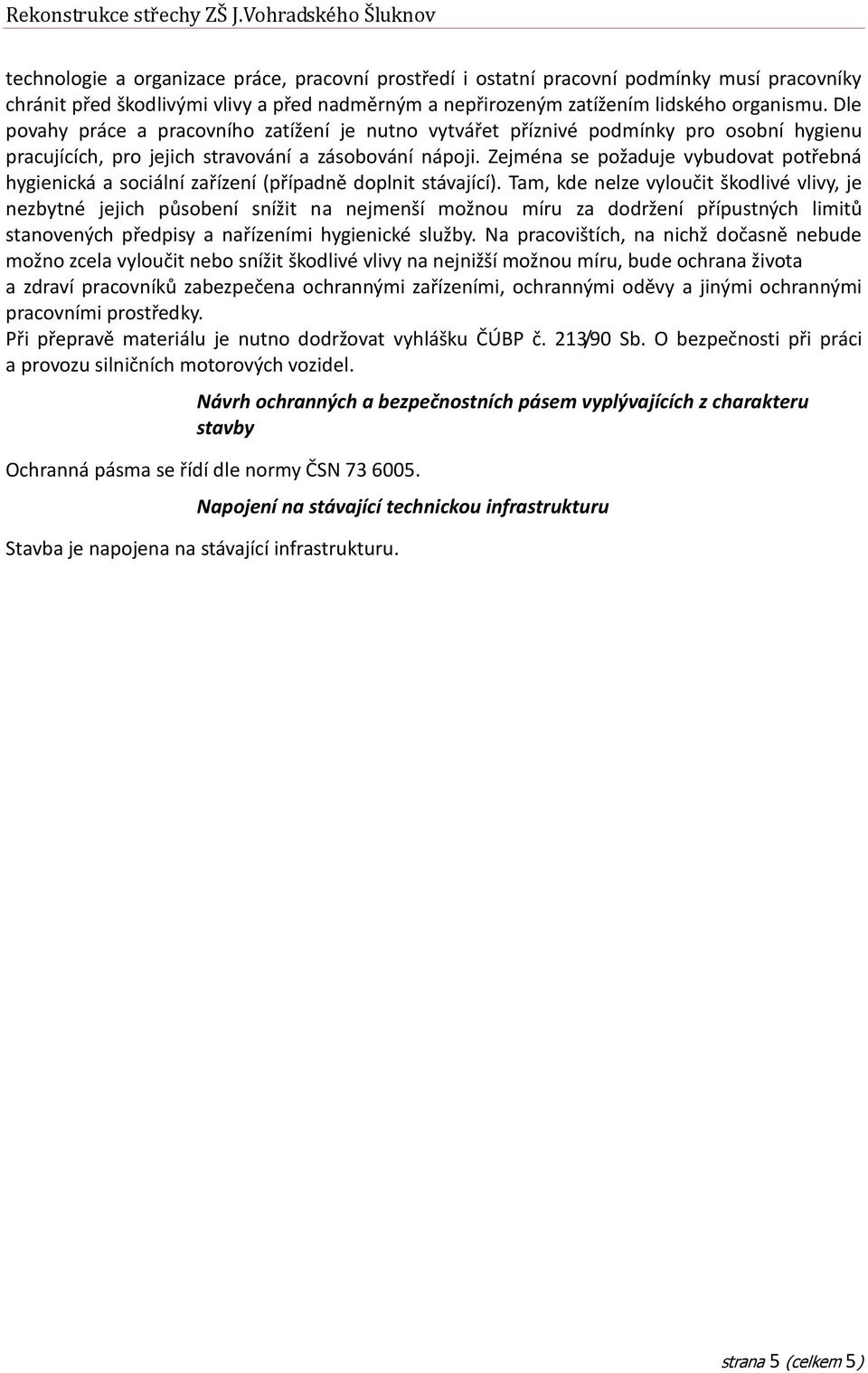

5 technologie a organizace práce, pracovní prostředí i ostatní pracovní podmínky musí pracovníky chránit před škodlivými vlivy a před nadměrným a nepřirozeným zatížením lidského organismu. Dle povahy práce a pracovního zatížení je nutno vytvářet příznivé podmínky pro osobní hygienu pracujících, pro jejich stravování a zásobování nápoji. Zejména se požaduje vybudovat potřebná hygienická a sociální zařízení (případně doplnit stávající). Tam, kde nelze vyloučit škodlivé vlivy, je nezbytné jejich působení snížit na nejmenší možnou míru za dodržení přípustných limitů stanovených předpisy a nařízeními hygienické služby. Na pracovištích, na nichž dočasně nebude možno zcela vyloučit nebo snížit škodlivé vlivy na nejnižší možnou míru, bude ochrana života a zdraví pracovníků zabezpečena ochrannými zařízeními, ochrannými oděvy a jinými ochrannými pracovními prostředky. Při přepravě materiálu je nutno dodržovat vyhlášku ČÚBP č. 213/90 Sb. O bezpečnosti při práci a provozu silničních motorových vozidel. Návrh ochranných a bezpečnostních pásem vyplývajících z charakteru stavby Ochranná pásma se řídí dle normy ČSN Napojení na stávající technickou infrastrukturu Stavba je napojena na stávající infrastrukturu. strana 5 (celkem 5)

Zejména se požaduje vybudovat potřebná hygienická a sociální zařízení (případně doplnit stávající).
