D.1.4.c.1. TECHNICKÁ ZPRÁVA VZDUCHOTECHNIKA

Transkript

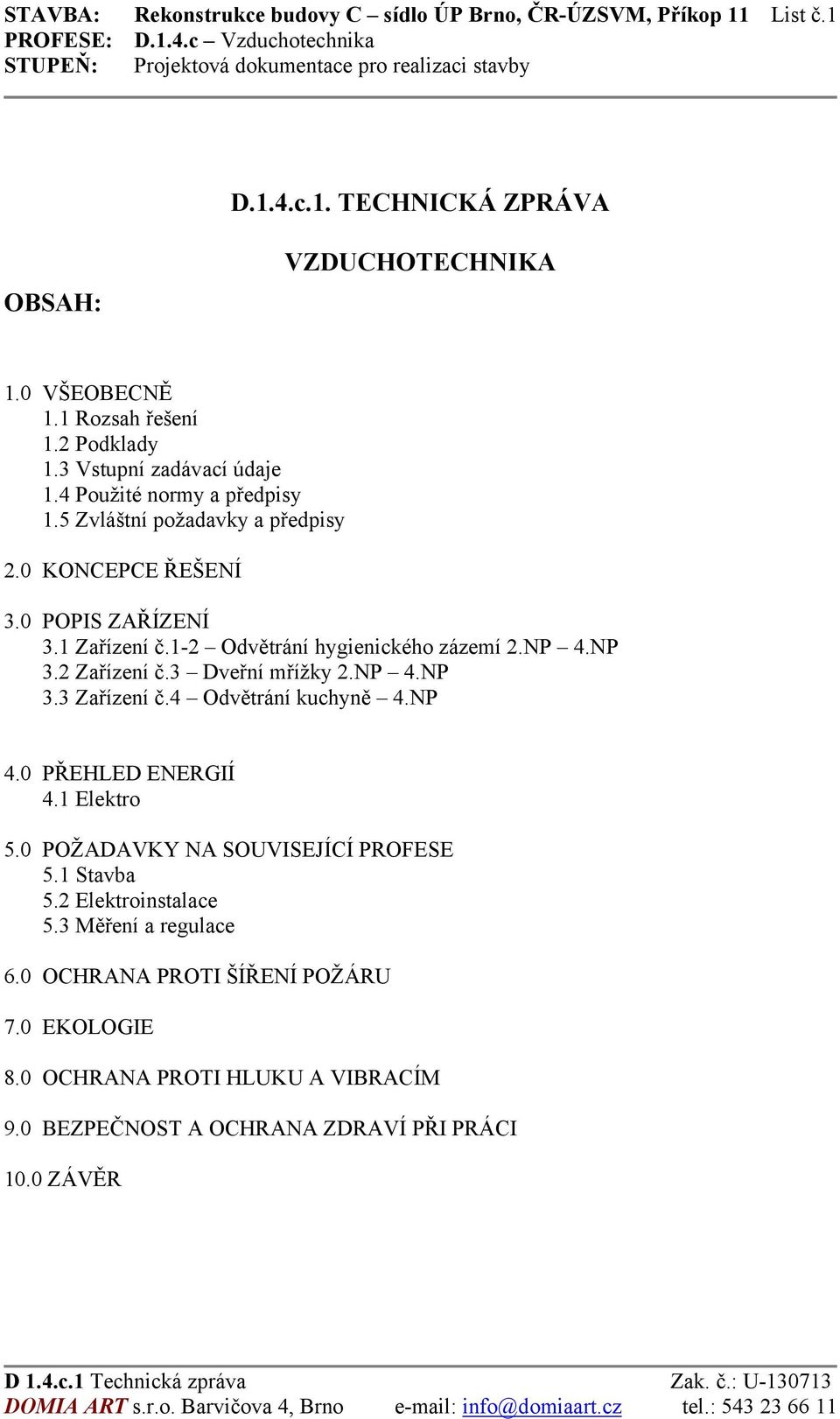

1 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, ČR-ÚZSVM, Příkop 11 List č.1 D.1.4.c.1. TECHNICKÁ ZPRÁVA OBSAH: VZDUCHOTECHNIKA 1.0 VŠEOBECNĚ 1.1 Rozsah řešení 1.2 Podklady 1.3 Vstupní zadávací údaje 1.4 Použité normy a předpisy 1.5 Zvláštní požadavky a předpisy 2.0 KONCEPCE ŘEŠENÍ 3.0 POPIS ZAŘÍZENÍ 3.1 Zařízení č.1-2 Odvětrání hygienického zázemí 2.NP 4.NP 3.2 Zařízení č.3 Dveřní mřížky 2.NP 4.NP 3.3 Zařízení č.4 Odvětrání kuchyně 4.NP 4.0 PŘEHLED ENERGIÍ 4.1 Elektro 5.0 POŽADAVKY NA SOUVISEJÍCÍ PROFESE 5.1 Stavba 5.2 Elektroinstalace 5.3 Měření a regulace 6.0 OCHRANA PROTI ŠÍŘENÍ POŽÁRU 7.0 EKOLOGIE 8.0 OCHRANA PROTI HLUKU A VIBRACÍM 9.0 BEZPEČNOST A OCHRANA ZDRAVÍ PŘI PRÁCI 10.0 ZÁVĚR

2 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, ČR-ÚZSVM, Příkop 11 List č.2 1. Všeobecně 1.1 Rozsah řešení V projektové dokumentaci pro realizaci stavby se řeší systém větrání ve stávajícím stavebním objektu budovy C sídlo ÚP Brno, ČR-ÚZSVM, Příkop 11, Brno. Jedná se o čtyř podlažní objekt (1 částečně zapuštěné podlaží, 2 nadzemní podlaží + podkroví). Objekt je ukončen převážně sedlovou střechou a pultovou střechou. Navrženými úpravami nedochází k úpravě zastavěné plochy ani obestavěného prostoru. 1.2 Podklady Toto řešení je upřesněno po doplněných požadavcích investora na provozní návaznosti jednotlivých částí objektu a po doplněném dispozičním dopřesnění stavební části v koncepčním řešení stavebního objektu. Řešení vychází z požadavků investora. Podkladem pro zpracování byly stavební výkresy objektu a parametry předané zpracovateli návazných profesí. 1.3 Vstupní zadávací údaje: 1/dle dané oblasti nadmořská výška --- m n.m. venkovní teplota vzduchu zima -15 C léto +29 C entalpie venkovního vzduchu 16Kj/kg s.v. 56KJ/kg s.v. 2/požadované teploty zima léto pobytové místnosti - kanceláře 20 bez požadavku koupelny 24 bez požadavku technické zázemí 15 bez požadavku 3/ vlhkost neřízená neřízená 4/ min.dávky čerstvého vzduchu na osobu hygienická mísa WC 50 m 3 /h sprcha 150 m 3 /h přívod teplé vody 30 m 3 /h 5/ hladiny hluku vnitřní prostory 40 dba korekce + 15 dba venkovní prostory noční provoz 40 dba korekce + 0 venkovní prostory denní provoz 40 dba korekce + 10 dba ENERGETICKÉ ZDROJE MEDIUM ZDROJ elektrická energie 400V/230V/50Hz napěťová soustava topná voda s rozsahem pracovních teplot - C -

3 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, ČR-ÚZSVM, Příkop 11 List č Použité normy a předpisy Podkladem pro stanovení dávek vzduchu pro sociální zařízení byl zákon 178/2001Sb. ve znění pozdějších předpisů. Dále byly při návrhu použity normy a předpisy platné v době zpracování návrhu. Projekt VZT je vypracován na základě těchto podkladů a požadavků: - půdorysy stávajícího stavu 1.NP a 4.NP stavební podklady konzultací a jednání s investorem normy a podklady výrobců VZT zákonů č. 20/1966 Sb., 155/2000 Sb. zákon č.258/2000 Sb. O ochraně veřejného zdraví zákon č.178/2001 Sb. Ochrana zdraví zaměstnanců zákon č.107/2001 Sb. Ochrana zdraví před hlukem nařízení vlády č.523 ze dne ČSN Výpočet tepelné zátěže klimatizovaných prostorů ČSN Navrhování větracích a klimatizačních zařízení ČSN Požární bezpečnost staveb ČSN Ochrana staveb proti šíření požáru VZT zařízením 1.5 Zvláštní požadavky a podmínky Pokud budou provedeny jakékoli práce v místech, kde je předpoklad výskytu nepřístupných nebo bez bourání neprokázaných tras jiných vedení, bude povinností investora nechat vytýčit tato vedení, případně je zabezpečit nebo vypnout. Tato podmínka se na vedení uložená pod zakrytými konstrukcemi /stěny, podlahy/. Při průchodu stavebními konstrukcemi, bude nutno si vyžádat písemný souhlas zpracovatele statiky. Bez tohoto souhlasu se nesmí otvory nebo drážky provádět Koncepce řešení Nucené větrání je navrženo pouze pro prostory, které nelze účinně větrat přirozeným způsobem nebo přirozené větrání je nedostatečné. Dále je nucené větrání navrženo pro prostory kuchyňky a hygienického zázemí. S ohledem na rozdílné nároky na mikroklima je vzduchotechnika rozčleněna na několik samostatných zařízení. Prostor kuchyně bude větrán samostatnou odtahovou digestoří. Jednotky budou provozovány v několika pracovních režimech. Hygienické místnosti budou větrány podtlakově odtahovými ventilátory. Čerstvý vzduch bude přiváděn z okolních prostor a otevíratelnými okny. Potrubní rozvody vzduchotechniky budou respektovat dělení na požární úseky. Ve větraných prostorech je zajištěno větrání automatickou regulací, která ovládá a reguluje jednotlivá vzduchotechnická zařízení a současně zabezpečuje i maximální hospodárnost provozu.

4 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, ČR-ÚZSVM, Příkop 11 List č.4 Rozvody potrubí je nutné průběžně koordinovat s jinými profesemi. 3.0 Popis zařízení 3.1 Zařízení č.1-2 Odvětrání hygienického zázemí 2.NP 4.NP Místnosti hygienického zázemí, WC a koupelny-sprchy budou větrány samostatnými radiálními, popř. axiálními, podstropními (nástěnnými) ventilátory se zpětnou klapkou a časovým doběhem a potrubními ventilátory se zpětnou klapkou a časovým doběhem. Ventilátory budou spouštěny samostatnými vypínači, popř. na WC vypínači osvětlení daných místností. Z jednotlivých místností bude následně znehodnocený vzduch odsáván ventilátory do kruhového ohebného potrubí a kruhového pozinkovaného potrubí SPIRO, které bude zaústěno do potrubí vzduchotechniky odvádějící znehodnocený vzduch do exteriéru. Vzduchotechnické potrubí bude vyvedeno nad střešní rovinu a bude ukončeno výfukovou hlavicí s mřížkou a síťovinou. Vzduchotechnické potrubí, stupačky bude izolováno tepelnou izolací z minerální vlny min. tl. 40 mm pro zamezení kondenzace. Ve 4.NP bude potrubí izolováno protipožární izolací. Vzduch bude do větraných místností přiváděn otevíratelnými okny, popř. infiltrací z okolních prostor přes bezprahové dveře nebo dveřní mřížku. Množství přiváděného a odváděného vzduchu vychází z počtu zařizovacích předmětů v místnosti. Potrubí vzduchotechniky bude vedená pod stropní konstrukcí a rozvody kanalizace nad podhledem. 3.2 Zařízení č.3 Dveřní mřížky 1.NP 4.NP Ve stávajících místnostech kde nebyla dostatečná výměna vzduchu bylo navrženo nově osadit dveřní mřížky pro zkvalitnění větrání daných místností. Jedná se o oboustranné mřížky z eloxovaného hliníku. 425 x 125mm. 3.3 Zařízení č.4 Digestoře - odvětrání kuchyňky 4.NP Nad kuchyňskou linkou bude osazena digestoř s ovládáním rychlosti odsávání a s osvětlením. Typ bude osazen po konzultaci s investorem. Z místnosti kuchyně bude následně znehodnocený vzduch odsáván digestoří do kruhového ohebného potrubí a kruhového pozinkovaného potrubí SPIRO, které bude vyústěno do exteriéru. Vzduchotechnické potrubí bude vyvedeno nad střešní rovinu objektu a bude ukončeno výfukovou hlavicí s mřížkou a síťovinou. Vzduchotechnické potrubí bude izolováno tepelnou izolací minerální vlnou tl. min 40 mm pro zamezení kondenzace. Digestoř bude opatřena zpětnou klapkou. Vzduch bude do větrané místnosti přiváděn otevíratelnými okny, popř. infiltrací z okolních prostor.

5 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, ČR-ÚZSVM, Příkop 11 List č Přehled energií 4.1 Elektro : a) 230 V, 50 Hz ~ 0,5 kw 5.0 Požadavky na související profese 5.1 Stavba Stavba připraví všechny potřebné stavební prostupy a jejich opětovné začištění, popř. oplechování. Potřebné stavební úpravy vychází z výkresové části. 5.2 Elektroinstalace Profese elektroinstalace provede silové připojení ventilátorů a digestoří. Zajistí uzemnění vzduchotechnických zařízení vč. potrubních rozvodů, které budou vodivě pospojované. 5.3 Měření a regulace Profese měření a regulace provede zapojení měřících a regulačních prvků tak, aby jednotlivá zařízení plnila funkci popsanou výše. 6.0 Ochrana proti šíření požáru V případě, že navržené vzduchotechnické potrubí má plochu menší než 0,04m 2, popř. neprochází rozdílnými požárními úseky, tak není zapotřebí žádných protipožárních opatření podle ČSN Ekologie Odváděné škodliviny VZT zařízením do volné atmosféry nebudou obsahovat žádné látky, které by ohrožovaly ovzduší ve smyslu Zákona o ochraně životního prostředí. 8.0 Ochrana proti hluku a vibracím Při realizaci stavby bude dbáno na ochranu proti šíření hluku a vibrací vzduchotechnickým zařízením. Potrubní rozvody budou na ventilátory napojeny pomocí tlumících manžet, potrubní rozvody budou zavěšeny pomocí závěsů s pryží. Prostupy potrubí stavebními konstrukcemi budou řádně utěsněny.

6 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, ČR-ÚZSVM, Příkop 11 List č Bezpečnost a ochrana zdraví při práci Navržený objekt je z hlediska realizace i provozu v souladu s obecně platnými normami a předpisy. Při provádění stavby a při následném provozu je nutné tyto normy nadále respektovat. Projekt byl zpracován podle platných ČSN, hygienických a bezpečnostních předpisů. Veškeré práce při montáži je třeba provádět v souladu s ČSN při dodržení předpisů o bezpečnosti práce a předpisů o hygieně práce. Montážní práce ve výškách budou prováděny v souladu s vyhláškou ČÚBP a ČBÚ. Při práci ve výškách nad 1,5 m musí být pracovník zajištěn vhodným způsobem proti pádu atd. Dále provádět školení o bezpečnosti práce. Při svařování dbát bezpečnostních norem ČSN. Při provádění budou dodržovány požadavky vyhlášky ČÚBP. "Základní požadavky k zajištění bezpečnosti práce a technických zařízení" - 4 (vedení předepsané dokumentace), 6 (uvedení technických zařízení do provozu až po předepsaných zkouškách) a 9. Při pracích v prostorách, které svým charakterem ztěžují běžné pracovní podmínky, budou uplatněny požadavky 8 vyhlášky ČÚBP. Při svařování a pájení se bude postupovat dle vyhlášky ČÚBP Závěr Projekt byl zpracován podle současně platných norem. Na provozovaném zařízení musí být prováděna pravidelná údržba a servis odborně způsobilou firmou. Dodavatel je povinen dodržet všechny požadavky dotčených orgánů, které jsou součástí stavebního a územního řízení. Pokud budou zjištěny odlišnosti od údajů uvedených v projektu, je nutné se spojit s projektantem a provést případné korekce podle skutečného stavu. Pokud provede dodavatel stavby jakékoli změny, odlišující se od zpracované platné projektové dokumentace bez písemného svolení projektanta, přebírá plnou zodpovědnost za dodávku v plném rozsahu. Je nezbytně nutné, nejpozději do zahájení prací na kterékoli části zpracované podle tohoto návrhu, uzavřít smlouvu o výkonu autorského dozoru. Pokud smlouva nebude uzavřena, má se za to, že dodavatel brání zhotoviteli v kontrole provádění systému a zhotovitel neodpovídá za vady vzniklé z tohoto titulu. Dodavatel stavby je povinen předat investorovi projektovou dokumentaci skutečného provedení stavby, která musí být samostatně zpracována. Prováděcí projektová dokumentace a projekt pro vydání stavebního povolení nesmí být k tomuto účelu použita. Při předání stavby bude povinností dodavatele montážních prací předat odběrateli dokumentaci skutečného provedení, technické podmínky provozu strojů a zařízení a manipulační řád pro všechny systémy dodávky. Na základě těchto podkladů si uživatel zpracuje provozní řád pro každou provozní soustavu. Zhotovitel jako odborná firma musí, podle obchodního zákoníku Zákon č.513/1991 Sb. 561, prostudovat projekt a předem, před vlastní realizací upozornit projektanta na zjištěné chyby a nedostatky. Pokud tak neučiní, přebírá zodpovědnost i za případné vady projektu. Přiložený výkaz výměr a rozpočet je orientační. Skutečné výměry je nutné zaměřit na stavbě podle skutečných délek a kusů osazených na stavbě. Prováděcí projektová dokumentace a projekt pro stavební povolení požívá ochrany podle zákona č. 35/1965 Sb. ve znění pozdějších změn a doplňků v zák. č.89/1990 Sb. a zák. č. 121/2000 Sb. (autorský zákon). Originál této projektové dokumentace a návrh řešení na

7 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, ČR-ÚZSVM, Příkop 11 List č.7 něm zobrazený je duševním majetkem fy Domia art s.r.o.. Má povahu duševního tajemství podle ustanovení 17 Obchodního zákoníku. Výkres nesmí být - vyjma zřejmého účelu, pro nějž byl pořízen - používán, kopírován ani reprodukován bez písemného souhlasu firmy Domia art s.r.o. a žádným jiným způsobem poskytnut třetí osobě nebo jinak zneužit. V Brně dne: Vypracoval: Bc. Tomáš Kovářík Ing. Kamil Kocmánek

8 STAVBA: Rekonstrukce budovy C - sídlo ÚP Brno, ČR-ÚZSVM Příkop 11 List č.1 D.1.4.c. Zažízení vzduchotechniky STUPEŇ: Projekt pro provedení stavby POZICE POPIS DODÁVKA m.j. počet el. příkon napětí proud hmot. kw V/Hz A kg Zařízení 1 Odvětrání hygienického zázemí 2.NP - 4.NP 1.1 Axiální ventilátor V=80m 3 /h s časovým doběhem a zpětnou klapkou ks 4 0,025 1x230/50 0, Axiální ventilátor V=150m 3 /h s časovým doběhem a zpětnou klapkou ks 1 0,045 1x230/50 0, Potrubní axiální ventilátor V=130m 3 /h s časovým doběhem ks 2 0,045 1x230/50 0, Pružná propojovací manžeta DN 100 ks Zpětná klapka DN 100 ks Výfuková kruhová výustka regulovatelná DN 100 ks Výfukové protidešťová střešní hlavice se síťovinou 200/200 ks 1 Kruhové potrubí SPIRO, skupiny I, vč. tvarovek, ø100 m 6 Kruhové potrubí SPIRO, skupiny I, vč. tvarovek, ø125 m 8 Kruhové potrubí SPIRO, skupiny I, vč. tvarovek, ø150 m 8 Tepelně a zvukově izol. hadice ø100 m 4 Čtyřhranné plechové pozinkované potrubí skupiny I. včetně 30% tsvarovek, do obvodu 800mm (200/200mm) m 8 Tepelné izolace tl. 40mm s Al fólií m 2 8,5 Protipožární izolace z desek Orstech 65 H tl. 6 cm, Saint Gobain následné ohranění hran pozinkovaným plechem a stažení Orsil páskou m 2 6,5 Spojovací a těsnící materiál kg 10 Montážní materiál na závěsy kg 40 Nátěr syntetický základní m Dveřní mřížka oboustranná, eloxovaný hliník 425/125 mm ks 6 Zařízení 4 Větrání kuchyňky 4.NP 4.1 Digestoř 200 m 3 /h ks 1 0,2 1x230/50 0, Výfukové protidešťová střešní hlavice se síťovinou kruhová DN 125 ks 1 Kruhové potrubí SPIRO, skupiny I, vč. tvarovek, ø125 m 8,5 Tepelné izolace tl. 40mm s Al fólií m 2 2,5 Spojovací a těsnící materiál kg 1 Montážní materiál na závěsy kg 1 Nátěr syntetický základní m 2 0,5 specifikace Z.č.: U

9 Zařízení Rekonstrukce budovy C, ÚP Brno ÚZSVM Umístění Množství vzduchu Číslo Název Typ m 3 /h Pa ks kw A A V kw kw kpa Externí tlak Počet Elektrický příkon Proud Rozběhový proud Napětí Chladící výkon Topný výkon Topný výkon Tlak.ztráta na vodě Doporučené ovládání Poznámka Odvětrání hygienického 1.1 zázemí Axiální ventilátor V=80m3/h ,025 0,1 1x230/ MaR Odvětrání hygienického 1.2 zázemí Axiální ventilátor V=150m3/h ,045 0,2 1x230/ MaR Odvětrání hygienického 2.2 zázemí Potrubní ventilátor V=130m3/h ,045 0,2 1x230/ MaR 4.1 Větrání kuchyně Digestoř 200m3/h ,2 0,90 1x230/ MaR
