Počítačové sítě. Cvičení - IP adresy

Transkript

1 Počítačové sítě Cvičení - IP adresy

2 Převod mezi binárním a dekadickým zápisem: Cvičení - IP adresy 2

3 Převod mezi binárním a dekadickým zápisem: Použijeme tabulku: = =168 Cvičení - IP adresy 3

4 Převod mezi binárním a dekadickým zápisem: Cvičení - IP adresy 4

5 Převod mezi binárním a dekadickým zápisem: Minimální hodnota = = 0 Maximální hodnota = = 255 Cvičení - IP adresy 5

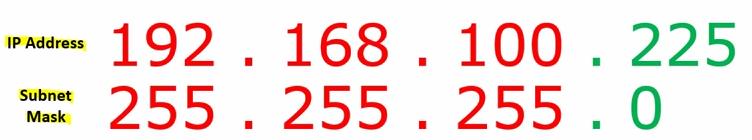

6 Subnet Mask stanovení předělu mezi síťovou částí adresy a adresou uzlu Síťová část adresy Adresa uzlu Cvičení - IP adresy 6

7 Gateway - brána Síťová část IP adresy uzlu a brány (gatewaye) se musí shodovat, jinak adresa není platná. Cvičení - IP adresy 7

8 Třídy IP adres Třídu IP adresy určuje první oktet: xxx.xxx.xxx.xxx Např. adresa: je adresa třídy C Běžně se používají třídy A, B a C Třída D je vyhrazena pro multicast, Třída E je vyhrazena pro experimentální využití Chybí číslo 127 to je určeno pro účely loopbacku Cvičení - IP adresy 8

9 Třída C Počet platných adres v jedné síti = 254 = Cvičení - IP adresy 9

10 Třída B Počet platných adres v jedné síti = = Cvičení - IP adresy 10

11 Třída A Počet platných adres v jedné síti = = Cvičení - IP adresy 11

12 Jsou tyto adresy platné? 133 = třída B Předěl po dvou oktetech Maska: Gateway nemá stejnou síťovou část adresy Adresa není platná Cvičení - IP adresy 12

13 Jsou tyto adresy platné? 192 = třída C Předěl po třech oktetech Maska: Gateway má stejnou síťovou část adresy 315 > 255 není platná adresa uzlu Cvičení - IP adresy 13

14 Subnetting CIDR bloky Rozdělení sítě na 2 subnety: IP adresa původní sítě: /24 Maska: Rozdělení na dva subnety: Maska: Network ID1: /25 Broadcast ID1: /25 Network ID2: /25 Broadcast ID2: /25 Cvičení - IP adresy 14

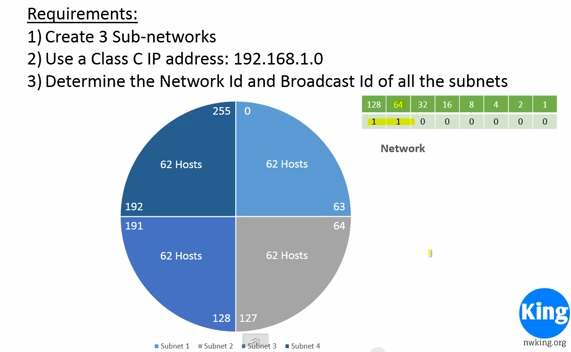

15 Subnetting CIDR bloky Rozdělení sítě na 4 subnety: IP adresa původní sítě: /24 Maska: Rozdělení na 4 subnety: Maska: Network ID1: /26 Broadcast ID1: /26 Network ID2: /26 Broadcast ID2: /26 atd. Cvičení - IP adresy 15

16 Subnetting CIDR bloky Počet podsítí CIDR /25 /26 /27 /28 /29 /30 Maska Velikost bloku Počet uzlů Cvičení - IP adresy 16

17 Subnetting CIDR bloky Cvičení - IP adresy 17

18 Subnetting CIDR bloky Cvičení - IP adresy 18

19 Subnetting CIDR bloky VLSM = Variable-Length Subnet Masking FLSM = Fixed-Length Subnet Masking Cvičení - IP adresy 19

20 Subnetting Třída B Cvičení - IP adresy 20

21 Subnetting Třída B Cvičení - IP adresy 21

22 Subnetting Třída B Cvičení - IP adresy 22

23 Subnetting Třída B Cvičení - IP adresy 23

24 Subnetting Třída A Cvičení - IP adresy 24

25 Subnetting Třída A Cvičení - IP adresy 25

26 Cvičení - IP adresy 26

27 Cvičení - IP adresy 27

28 Cvičení - IP adresy 28

29 Supernetting Agregovat do jedné sítě (s jednou IP adresou) / 20 20=8+8+4 Cvičení - IP adresy 29

30 Patří tyto uzly do stejné sítě? Podle prvního oktetu (174) = třída B Stejný první a druhý oktet = stejná síť Cvičení - IP adresy 30

31 Patří tyto uzly do stejné sítě? / /18 CIDR blok = 18 bitů = podsítě ve třetím oktetu: 1.podsíť: podsíť: podsíť: podsíť: První adresa je v 1.podsíti, druhá ve 2.podsíti Cvičení - IP adresy 31
