Příklad síťového adresování

Transkript

1 Příklad síťového adresování Pro rozadresování podsítí je potřebné stanovit kolik bitů bude potřeba pro každou podsíť. Je nutné k počtu stanic v síti připočíst rozhraní připojeného routeru a adresu sítě a broadcast. Síť S1 bude potřebovat tedy 90rozhraní pro stanice, jedna adresa sítě, jeden broadcast a jedno rozhraní pro připojení přes router celkem 93 adres. Pro naadresování 93 adres je potřeba 7bitů tj. dostaneme síť o velikosti 2 7 tj. 126 adres plus adresa sítě plus broadcast, s prefixem /25. Síť S4 je druhá nejpočetnější síť, bude potřebovat 28 adres pro stanice, dvě pro router, adresu sítě a broadcast celkem 32adres. Využijeme bezezbytku 5 bitů pro adresování, prefix /27. S5 potřebuje stejný počet bitů jako S4. S2 potřebuje adres tj. 4 bity, stejně tak S3, prefix /27 S6, S7, S8 jsou spoje, které potřebují adresu sítě, broadcast, a dvě rozhraní pro spojení spoje tj. po 2bitech s prefixem /30. K dispozici máme od poskytovatele adresu /24 a máme za úkol rozdělit adresní prostor tak, abychom vytvořili 8 samostatných podsítí s nejmenším možným počtem přiřazených adres.

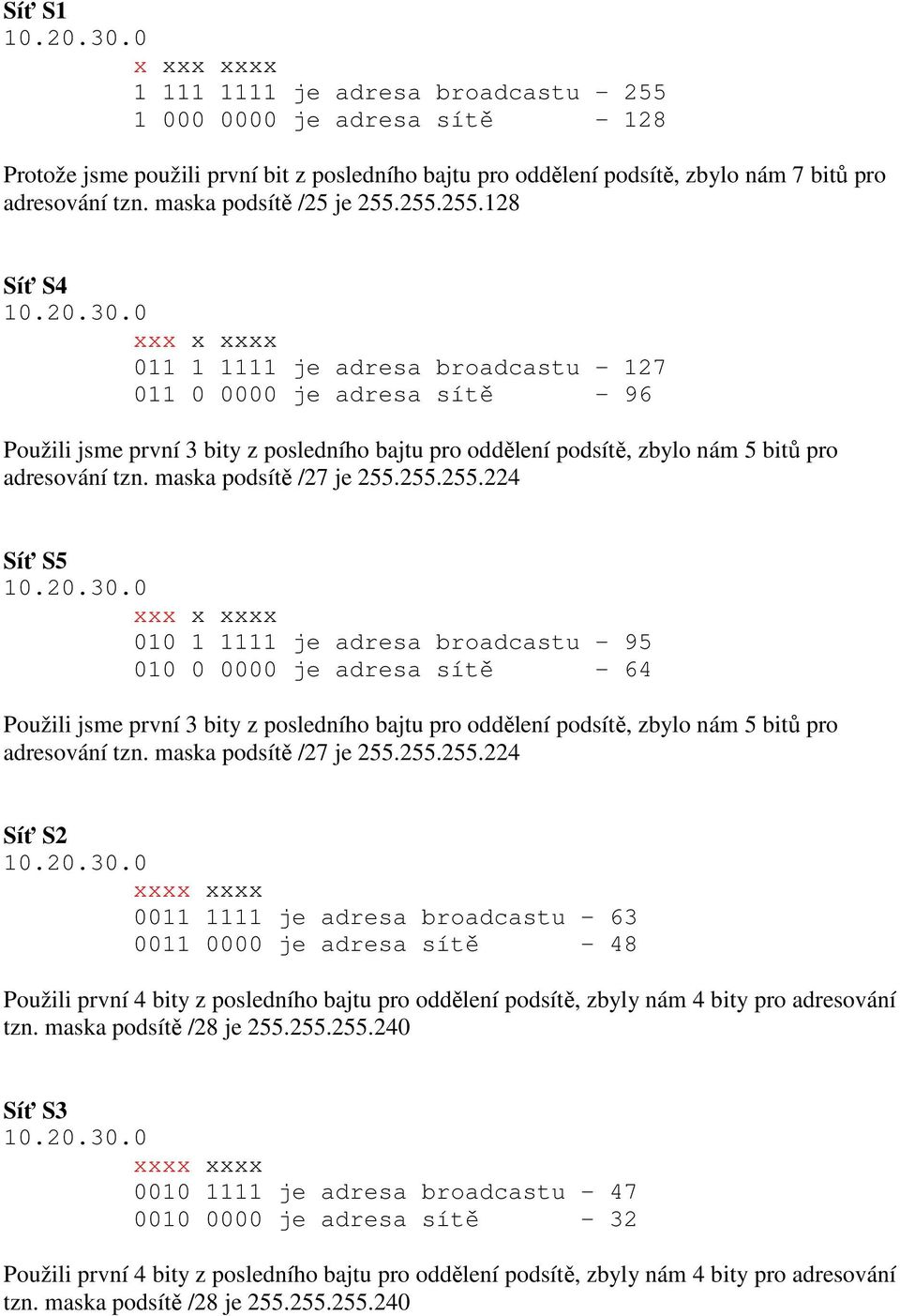

2 Síť S1 x xxx xxxx je adresa broadcastu je adresa sítě adresování tzn. maska podsítě /25 je Síť S4 xxx x xxxx je adresa broadcastu je adresa sítě - 96 Použili jsme první 3 bity z posledního bajtu pro oddělení podsítě, zbylo nám 5 bitů pro adresování tzn. maska podsítě /27 je Síť S5 xxx x xxxx je adresa broadcastu je adresa sítě - 64 Použili jsme první 3 bity z posledního bajtu pro oddělení podsítě, zbylo nám 5 bitů pro adresování tzn. maska podsítě /27 je Síť S2 xxxx xxxx je adresa broadcastu je adresa sítě - 48 Použili první 4 bity z posledního bajtu pro oddělení podsítě, zbyly nám 4 bity pro adresování tzn. maska podsítě /28 je Síť S3 xxxx xxxx je adresa broadcastu je adresa sítě - 32 Použili první 4 bity z posledního bajtu pro oddělení podsítě, zbyly nám 4 bity pro adresování tzn. maska podsítě /28 je

3 Síť S je adresa broadcastu je adresa sítě - 28 Síť S je adresa broadcastu je adresa sítě - 24 Síť S je adresa broadcastu je adresa sítě - 20 Postup použitý při adresování tohoto úkolu: 1. Máme k dispozici jen poslední bajt k adresování, proto si ho převedeme do binární podoby. 2. Seřadíme si sítě podle velikosti od největší po nejmenší (spoje) 3. Při rozdělování adresního prostoru postupujeme sestupně od jedniček a od největší podsítě 4. V síti S1 jsme první bit zleva nastavili na 1 a ostatních sedm bitů nastavením na samé jedničky, vytvořili všeobecnou adresu sítě, nastavením na nuly vznikla adresa sítě, ovšem pozor je nutné změnit prefix sítě z /24 na 25 neboť jsme první bit použili na rozlišení podsítě. 5. Síť S4 zde jsme požadovali 32 adres, protože switch je do sítě připojen přes dva routery, které takto zapojené náleží do stejné podsítě. Dále jsme tím pádem využili adresní prostor 5ti bitů bezezbytku a nezbudou žádné volné adresy pro připojení dalších zařízení. Zde adresujeme následovně první bit s hodnotou 1 jsme již použili, proto ho nastavíme na 0. Další dva bity, které máme k dispozici pro rozlišení podsítí nastavíme na 11 a to z toho důvodu, abychom adresní prostor bezezbytku rozdělili adresu po adrese na požadované podsítě. Postupným doplněním zbylých bitů na 1 a na

4 0 dostaneme brotcast a adresu podsítě. Všimněme si, že těsně pod adresou sítě S1, která je je všeobecná adresa sítě S4. Prefix této sítě je /27 6. Následuje síť S5, která potřebuje pro naadresování opět 5 bitů. Podsíť budou tvořit zase 3 bity ovšem kombinace 011byla již použita, proto musíme použít nejbližší nižší kombinaci těchto bitů, která je 010. Postupným dosazením jedniček a nul získáme všeobecnou adresu sítě a adresu sítě z prefixem / U sítí S2 a S3 je situace obdobná jako u S4 a S5. K adresování odsáté jsou použity čtyři bity v kombinacích S a S Po doplnění obou podsítí jedničkami a nulami dostáváme jejich broadcasty a adresy sítí s prefixem /28 8. Zbývají spojové sítě S6, S7, S8 u kterých je potřeba naadresovat vždy jen dvě rozhraní k nim přiřadit adresu sítě a broadcasty. Budeme potřebovat na adresování rozhraní jen poslední dva bity (čtyři potřebné kombinace). Pro adresování podsítí použijeme šest bitů z posledního bajtu takto: S xx, S xx a S xx. Doplněním za xx buď jedničkami nebo nulami dostaneme adresy sítí a jejich broadcasty. Po převedení všech binárních kombinací do dekadické podoby se nám seřadí adresní prostor sestupně podle velikosti podsítí a to tak, že broadcasty menší podsítě těsně sousedí s adresou vyšší podsítě. Adresy v rozmezí adresa sítě+1 až broadcasty-1 lze libovolně použít pro komponenty připojené do dané podsítě. Adresní prostor zůstal nevyužitý jako záloha pro další podsíťování. Poučení: pokud potřebuji adresní prostor např. pro 90 počítačů, musím použít podsíť o velikosti nejbližší vyšší mocniny čísla 2 tzn. pro 90 počítačů bude síť velká 128 rozhraní což je 2 7 adres, proto použiji 1 bit pro rozlišení podsítě 7 bitů pro naadresování stanic z posledního bajtu. Adresa sítě Všeobecná adresa Prefix Maska S / S / S / S / S / S / S / S / P.S. Případné chyby nahlaste autorovi

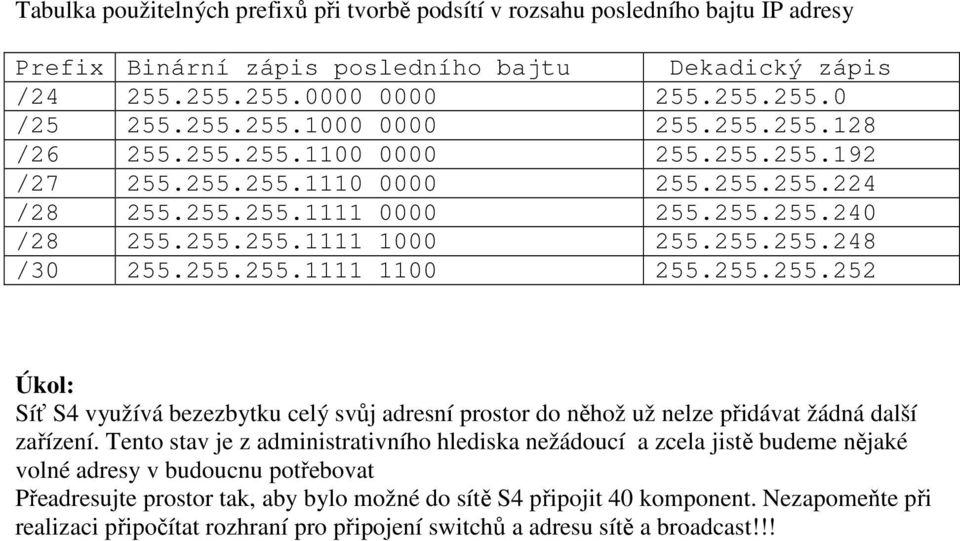

5 Tabulka použitelných prefixů při tvorbě podsítí v rozsahu posledního bajtu IP adresy Prefix Binární zápis posledního bajtu Dekadický zápis / / / / / / / Úkol: Síť S4 využívá bezezbytku celý svůj adresní prostor do něhož už nelze přidávat žádná další zařízení. Tento stav je z administrativního hlediska nežádoucí a zcela jistě budeme nějaké volné adresy v budoucnu potřebovat Přeadresujte prostor tak, aby bylo možné do sítě S4 připojit 40 komponent. Nezapomeňte při realizaci připočítat rozhraní pro připojení switchů a adresu sítě a broadcast!!!
