Rychlý úvod do programu ScanWizard 5

Transkript

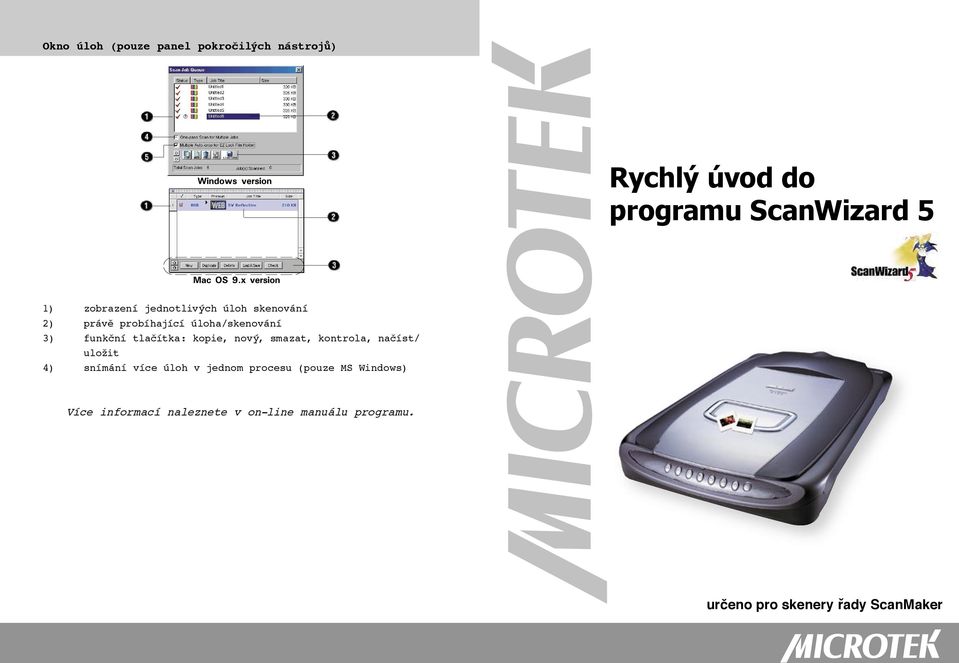

1 Okno úloh (pouze panel pokročilých nástrojů) Rychlý úvod do programu ScanWizard 5 1) zobrazení jednotlivých úloh skenování 2) právě probíhající úloha/skenování 3) funkční tlačítka: kopie, nový, smazat, kontrola, načíst/ uložit 4) snímání více úloh v jednom procesu (pouze MS Windows) Více informací naleznete v on-line manuálu programu. určeno pro skenery řady ScanMaker

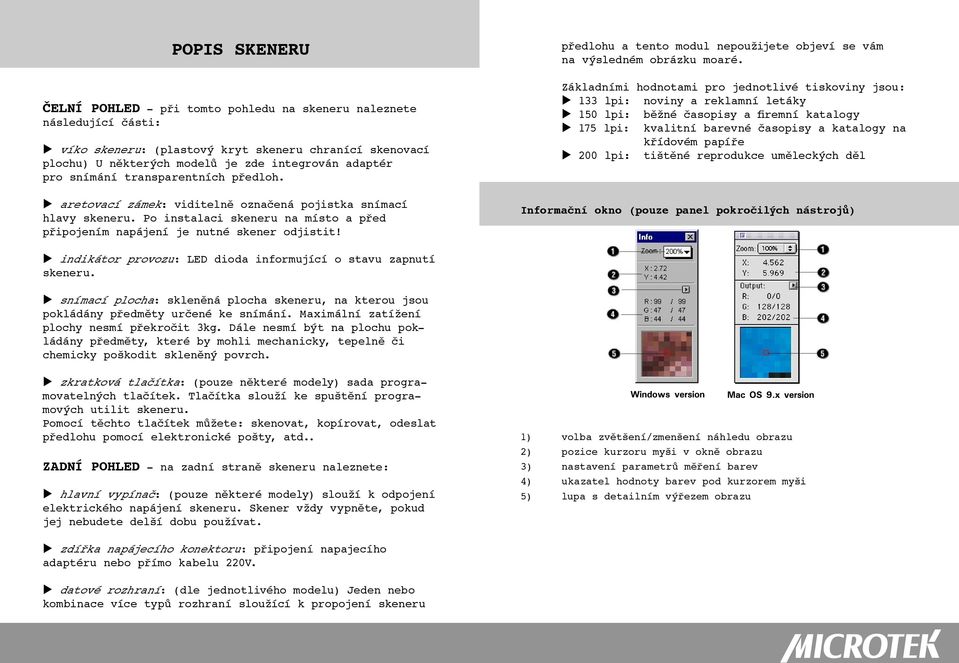

2 POPIS SKENERU ČELNÍ POHLED - při tomto pohledu na skeneru naleznete následující části: u víko skeneru: (plastový kryt skeneru chranící skenovací plochu) U některých modelů je zde integrován adaptér pro snímání transparentních předloh. u aretovací zámek: viditelně označená pojistka snímací hlavy skeneru. Po instalaci skeneru na místo a před připojením napájení je nutné skener odjistit! předlohu a tento modul nepoužijete objeví se vám na výsledném obrázku moaré. Základními hodnotami pro jednotlivé tiskoviny jsou: u 133 lpi: noviny a reklamní letáky u 150 lpi: běžné časopisy a firemní katalogy u 175 lpi: kvalitní barevné časopisy a katalogy na křídovém papíře u 200 lpi: tištěné reprodukce uměleckých děl Informační okno (pouze panel pokročilých nástrojů) u indikátor provozu: LED dioda informující o stavu zapnutí skeneru. u snímací plocha: skleněná plocha skeneru, na kterou jsou pokládány předměty určené ke snímání. Maximální zatížení plochy nesmí překročit 3kg. Dále nesmí být na plochu pokládány předměty, které by mohli mechanicky, tepelně či chemicky poškodit skleněný povrch. u zkratková tlačítka: (pouze některé modely) sada programovatelných tlačítek. Tlačítka slouží ke spuštění programových utilit skeneru. Pomocí těchto tlačítek můžete: skenovat, kopírovat, odeslat předlohu pomocí elektronické pošty, atd.. ZADNÍ POHLED - na zadní straně skeneru naleznete: u hlavní vypínač: (pouze některé modely) slouží k odpojení elektrického napájení skeneru. Skener vždy vypněte, pokud jej nebudete delší dobu používat. 1) volba zvětšení/zmenšení náhledu obrazu 2) pozice kurzoru myši v okně obrazu 3) nastavení parametrů měření barev 4) ukazatel hodnoty barev pod kurzorem myši 5) lupa s detailním výřezem obrazu u zdířka napájecího konektoru: připojení napajecího adaptéru nebo přímo kabelu 220V. u datové rozhraní: (dle jednotlivého modelu) Jeden nebo kombinace více typů rozhraní sloužící k propojení skeneru

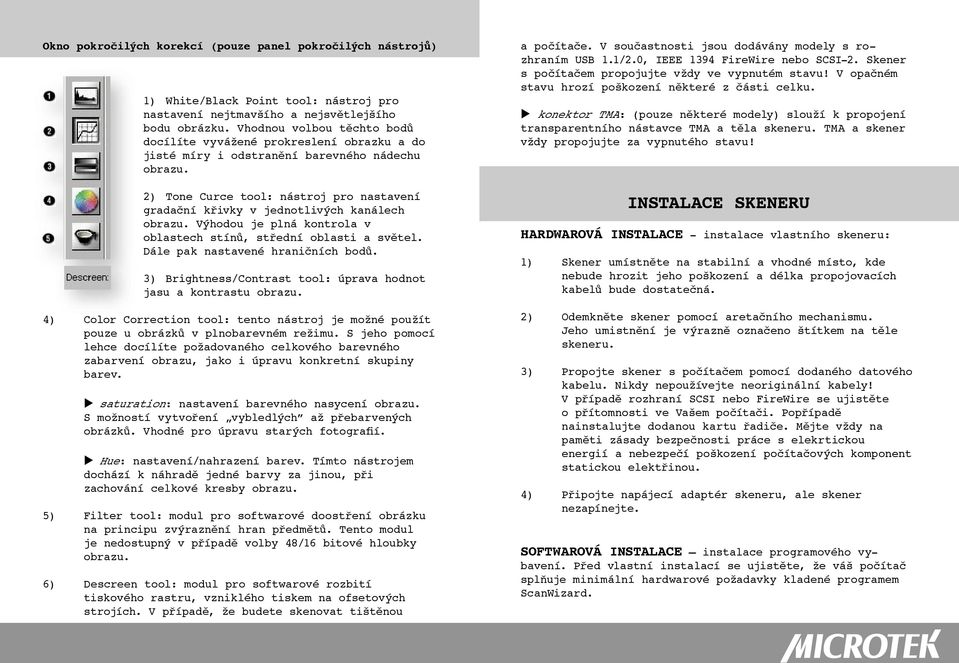

3 Okno pokročilých korekcí (pouze panel pokročilých nástrojů) 1) White/Black Point tool: nástroj pro nastavení nejtmavšího a nejsvětlejšího bodu obrázku. Vhodnou volbou těchto bodů docílíte vyvážené prokreslení obrazku a do jisté míry i odstranění barevného nádechu obrazu. 2) Tone Curce tool: nástroj pro nastavení gradační křivky v jednotlivých kanálech obrazu. Výhodou je plná kontrola v oblastech stínů, střední oblasti a světel. Dále pak nastavené hraničních bodů. 3) Brightness/Contrast tool: úprava hodnot jasu a kontrastu obrazu. 4) Color Correction tool: tento nástroj je možné použít pouze u obrázků v plnobarevném režimu. S jeho pomocí lehce docílíte požadovaného celkového barevného zabarvení obrazu, jako i úpravu konkretní skupiny barev. u saturation: nastavení barevného nasycení obrazu. S možností vytvoření vybledlých až přebarvených obrázků. Vhodné pro úpravu starých fotografií. u Hue: nastavení/nahrazení barev. Tímto nástrojem dochází k náhradě jedné barvy za jinou, při zachování celkové kresby obrazu. 5) Filter tool: modul pro softwarové doostření obrázku na principu zvýraznění hran předmětů. Tento modul je nedostupný v případě volby 48/16 bitové hloubky obrazu. 6) Descreen tool: modul pro softwarové rozbití tiskového rastru, vzniklého tiskem na ofsetových strojích. V případě, že budete skenovat tištěnou a počítače. V součastnosti jsou dodávány modely s rozhraním USB 1.1/2.0, IEEE 1394 FireWire nebo SCSI-2. Skener s počítačem propojujte vždy ve vypnutém stavu! V opačném stavu hrozí poškození některé z části celku. u konektor TMA: (pouze některé modely) slouží k propojení transparentního nástavce TMA a těla skeneru. TMA a skener vždy propojujte za vypnutého stavu! INSTALACE SKENERU HARDWAROVÁ INSTALACE - instalace vlastního skeneru: 1) Skener umístněte na stabilní a vhodné místo, kde nebude hrozit jeho poškození a délka propojovacích kabelů bude dostatečná. 2) Odemkněte skener pomocí aretačního mechanismu. Jeho umistnění je výrazně označeno štítkem na těle skeneru. 3) Propojte skener s počítačem pomocí dodaného datového kabelu. Nikdy nepoužívejte neoriginální kabely! V případě rozhraní SCSI nebo FireWire se ujistěte o přítomnosti ve Vašem počítači. Popřípadě nainstalujte dodanou kartu řadiče. Mějte vždy na paměti zásady bezpečnosti práce s elekrtickou energií a nebezpečí poškození počítačových komponent statickou elektřinou. 4) Připojte napájecí adaptér skeneru, ale skener nezapínejte. SOFTWAROVÁ INSTALACE instalace programového vybavení. Před vlastní instalací se ujistěte, že váš počítač splňuje minimální hardwarové požadavky kladené programem ScanWizard.

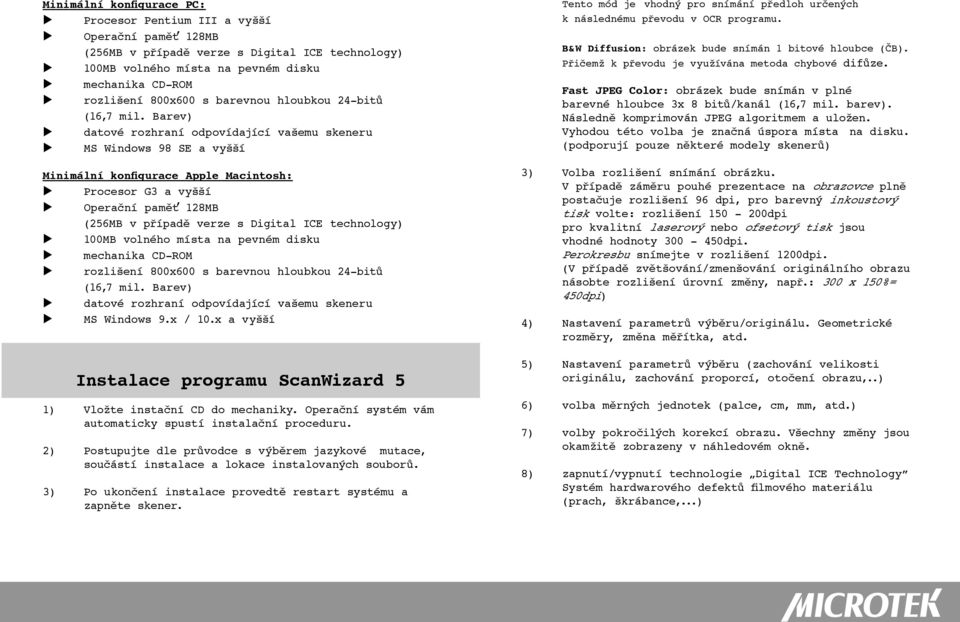

4 Minimální konfigurace PC: u Procesor Pentium III a vyšší u Operační paměť 128MB (256MB v případě verze s Digital ICE technology) u 100MB volného místa na pevném disku u mechanika CD-ROM u rozlišení 800x600 s barevnou hloubkou 24-bitů (16,7 mil. Barev) u datové rozhraní odpovídající vašemu skeneru u MS Windows 98 SE a vyšší Minimální konfigurace Apple Macintosh: u Procesor G3 a vyšší u Operační paměť 128MB (256MB v případě verze s Digital ICE technology) u 100MB volného místa na pevném disku u mechanika CD-ROM u rozlišení 800x600 s barevnou hloubkou 24-bitů (16,7 mil. Barev) u datové rozhraní odpovídající vašemu skeneru u MS Windows 9.x / 10.x a vyšší Instalace programu ScanWizard 5 1) Vložte instační CD do mechaniky. Operační systém vám automaticky spustí instalační proceduru. 2) Postupujte dle průvodce s výběrem jazykové mutace, součástí instalace a lokace instalovaných souborů. 3) Po ukončení instalace provedtě restart systému a zapněte skener. Tento mód je vhodný pro snímání předloh určených k následnému převodu v OCR programu. B&W Diffusion: obrázek bude snímán 1 bitové hloubce (ČB). Přičemž k převodu je využívána metoda chybové difůze. Fast JPEG Color: obrázek bude snímán v plné barevné hloubce 3x 8 bitů/kanál (16,7 mil. barev). Následně komprimován JPEG algoritmem a uložen. Vyhodou této volba je značná úspora místa na disku. (podporují pouze některé modely skenerů) 3) Volba rozlišení snímání obrázku. V případě záměru pouhé prezentace na obrazovce plně postačuje rozlišení 96 dpi, pro barevný inkoustový tisk volte: rozlišení dpi pro kvalitní laserový nebo ofsetový tisk jsou vhodné hodnoty dpi. Perokresbu snímejte v rozlišení 1200dpi. (V případě zvětšování/zmenšování originálního obrazu násobte rozlišení úrovní změny, např.: 300 x 150%= 450dpi) 4) Nastavení parametrů výběru/originálu. Geometrické rozměry, změna měřítka, atd. 5) Nastavení parametrů výběru (zachování velikosti originálu, zachování proporcí, otočení obrazu,..) 6) volba měrných jednotek (palce, cm, mm, atd.) 7) volby pokročilých korekcí obrazu. Všechny změny jsou okamžitě zobrazeny v náhledovém okně. 8) zapnutí/vypnutí technologie Digital ICE Technology Systém hardwarového defektů filmového materiálu (prach, škrábance,...)

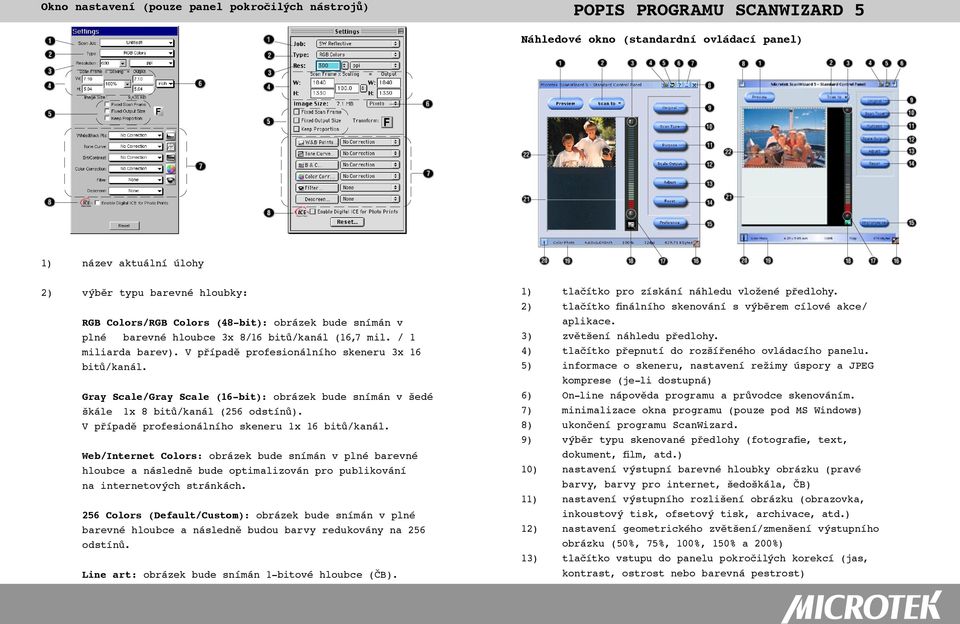

5 Okno nastavení (pouze panel pokročilých nástrojů) POPIS PROGRAMU SCANWIZARD 5 Náhledové okno (standardní ovládací panel) 1) název aktuální úlohy 2) výběr typu barevné hloubky: RGB Colors/RGB Colors (48-bit): obrázek bude snímán v plné barevné hloubce 3x 8/16 bitů/kanál (16,7 mil. / 1 miliarda barev). V případě profesionálního skeneru 3x 16 bitů/kanál. Gray Scale/Gray Scale (16-bit): obrázek bude snímán v šedé škále 1x 8 bitů/kanál (256 odstínů). V případě profesionálního skeneru 1x 16 bitů/kanál. Web/Internet Colors: obrázek bude snímán v plné barevné hloubce a následně bude optimalizován pro publikování na internetových stránkách. 256 Colors (Default/Custom): obrázek bude snímán v plné barevné hloubce a následně budou barvy redukovány na 256 odstínů. Line art: obrázek bude snímán 1-bitové hloubce (ČB). 1) tlačítko pro získání náhledu vložené předlohy. 2) tlačítko finálního skenování s výběrem cílové akce/ aplikace. 3) zvětšení náhledu předlohy. 4) tlačítko přepnutí do rozšířeného ovládacího panelu. 5) informace o skeneru, nastavení režimy úspory a JPEG komprese (je-li dostupná) 6) On-line nápověda programu a průvodce skenováním. 7) minimalizace okna programu (pouze pod MS Windows) 8) ukončení programu ScanWizard. 9) výběr typu skenované předlohy (fotografie, text, dokument, film, atd.) 10) nastavení výstupní barevné hloubky obrázku (pravé barvy, barvy pro internet, šedoškála, ČB) 11) nastavení výstupního rozlišení obrázku (obrazovka, inkoustový tisk, ofsetový tisk, archivace, atd.) 12) nastavení geometrického zvětšení/zmenšení výstupního obrázku (50%, 75%, 100%, 150% a 200%) 13) tlačítko vstupu do panelu pokročilých korekcí (jas, kontrast, ostrost nebo barevná pestrost)

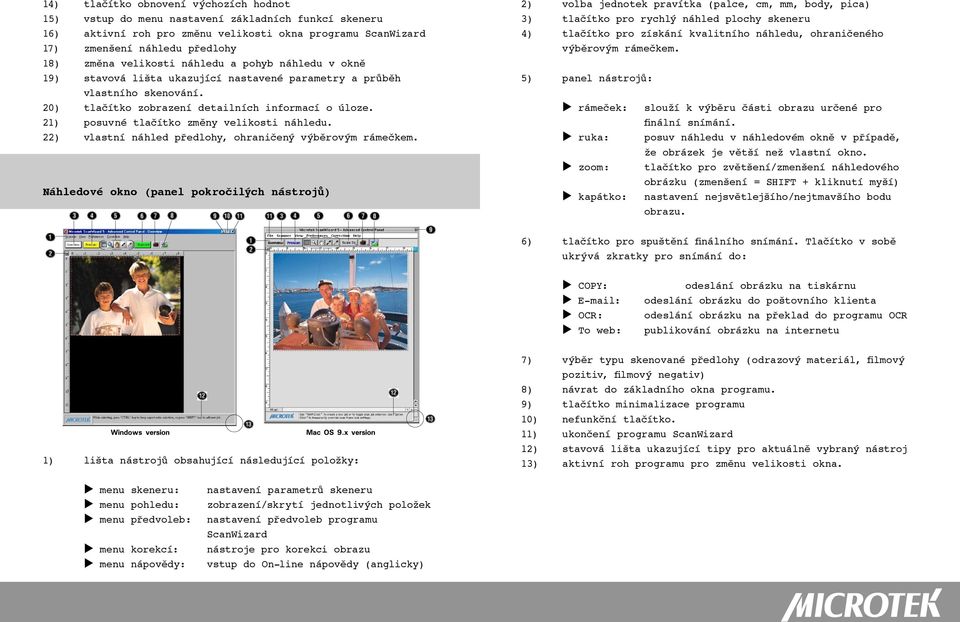

6 14) tlačítko obnovení výchozích hodnot 15) vstup do menu nastavení základních funkcí skeneru 16) aktivní roh pro změnu velikosti okna programu ScanWizard 17) zmenšení náhledu předlohy 18) změna velikosti náhledu a pohyb náhledu v okně 19) stavová lišta ukazující nastavené parametry a průběh vlastního skenování. 20) tlačítko zobrazení detailních informací o úloze. 21) posuvné tlačítko změny velikosti náhledu. 22) vlastní náhled předlohy, ohraničený výběrovým rámečkem. Náhledové okno (panel pokročilých nástrojů) 2) volba jednotek pravítka (palce, cm, mm, body, pica) 3) tlačítko pro rychlý náhled plochy skeneru 4) tlačítko pro získání kvalitního náhledu, ohraničeného výběrovým rámečkem. 5) panel nástrojů: u rámeček: u ruka: u zoom: u kapátko: slouží k výběru části obrazu určené pro finální snímání. posuv náhledu v náhledovém okně v případě, že obrázek je větší než vlastní okno. tlačítko pro zvětšení/zmenšení náhledového obrázku (zmenšení = SHIFT + kliknutí myší) nastavení nejsvětlejšího/nejtmavšího bodu obrazu. 6) tlačítko pro spuštění finálního snímání. Tlačítko v sobě ukrývá zkratky pro snímání do: u COPY: u u OCR: u To web: odeslání obrázku na tiskárnu odeslání obrázku do poštovního klienta odeslání obrázku na překlad do programu OCR publikování obrázku na internetu 1) lišta nástrojů obsahující následující položky: 7) výběr typu skenované předlohy (odrazový materiál, filmový pozitiv, filmový negativ) 8) návrat do základního okna programu. 9) tlačítko minimalizace programu 10) nefunkční tlačítko. 11) ukončení programu ScanWizard 12) stavová lišta ukazující tipy pro aktuálně vybraný nástroj 13) aktivní roh programu pro změnu velikosti okna. u menu skeneru: u menu pohledu: u menu předvoleb: u menu korekcí: u menu nápovědy: nastavení parametrů skeneru zobrazení/skrytí jednotlivých položek nastavení předvoleb programu ScanWizard nástroje pro korekci obrazu vstup do On-line nápovědy (anglicky)
