1 Regály pro skladování zboží na paletách

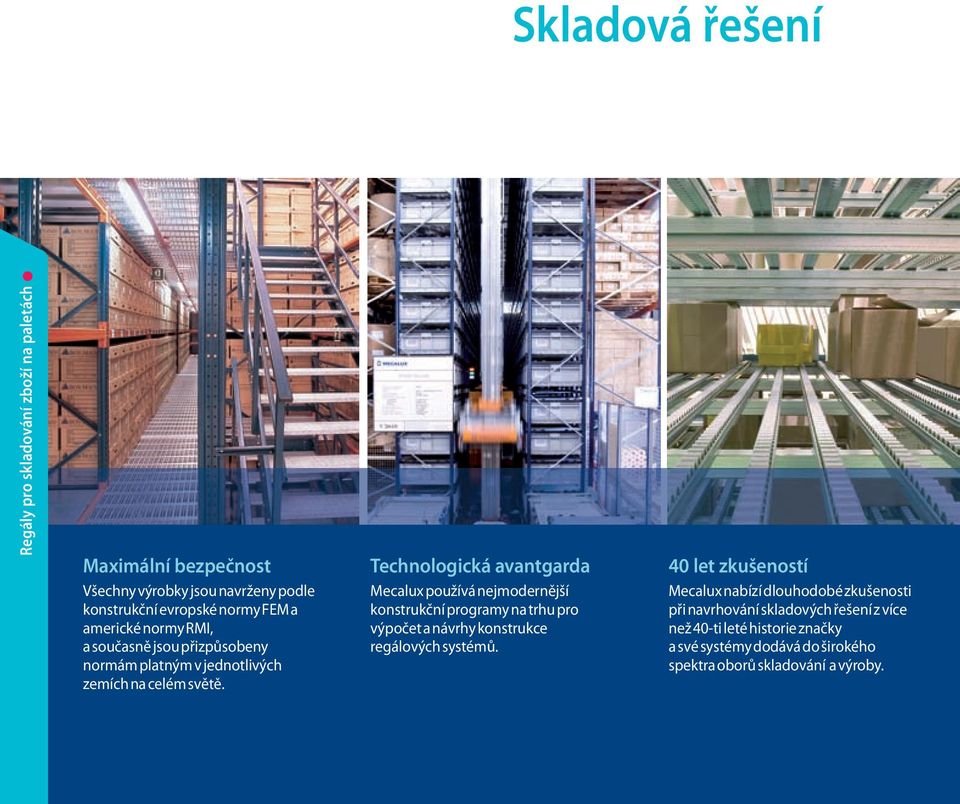

2 Skladová řešení Regály pro skladování zboží na paletách Maximální bezpečnost Všechny výrobky jsou navrženy podle konstrukční evropské normy FEM a americké normy RMI, a současně jsou přizpůsobeny normám platným v jednotlivých zemích na celém světě. Technologická avantgarda Mecalux používá nejmodernější konstrukční programy na trhu pro výpočet a návrhy konstrukce regálových systémů. 40 let zkušeností Mecalux nabízí dlouhodobé zkušenosti při navrhování skladových řešení z více než 40-ti leté historie značky a své systémy dodává do širokého spektra oborů skladování a výroby.

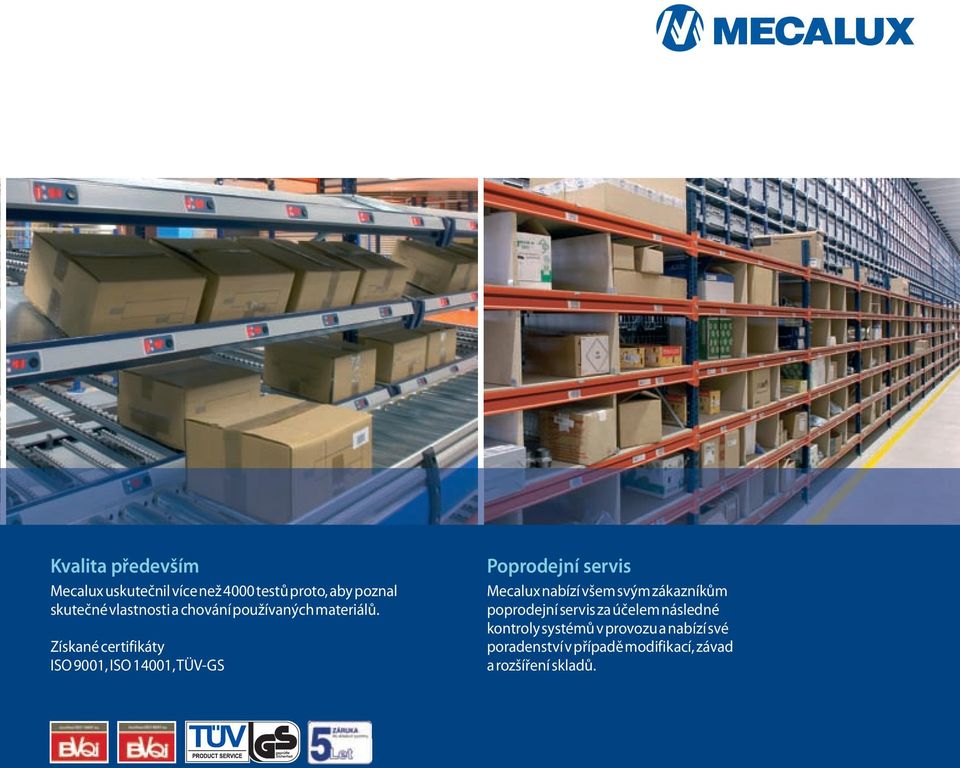

3 Kvalita především Mecalux uskutečnil více než 4000 testů proto, aby poznal skutečné vlastnosti a chování používaných materiálů. Získané certifikáty ISO 9001, ISO 14001, TÜV-GS Poprodejní servis Mecalux nabízí všem svým zákazníkům poprodejní servis za účelem následné kontroly systémů v provozu a nabízí své poradenství v případě modifikací, závad a rozšíření skladů.

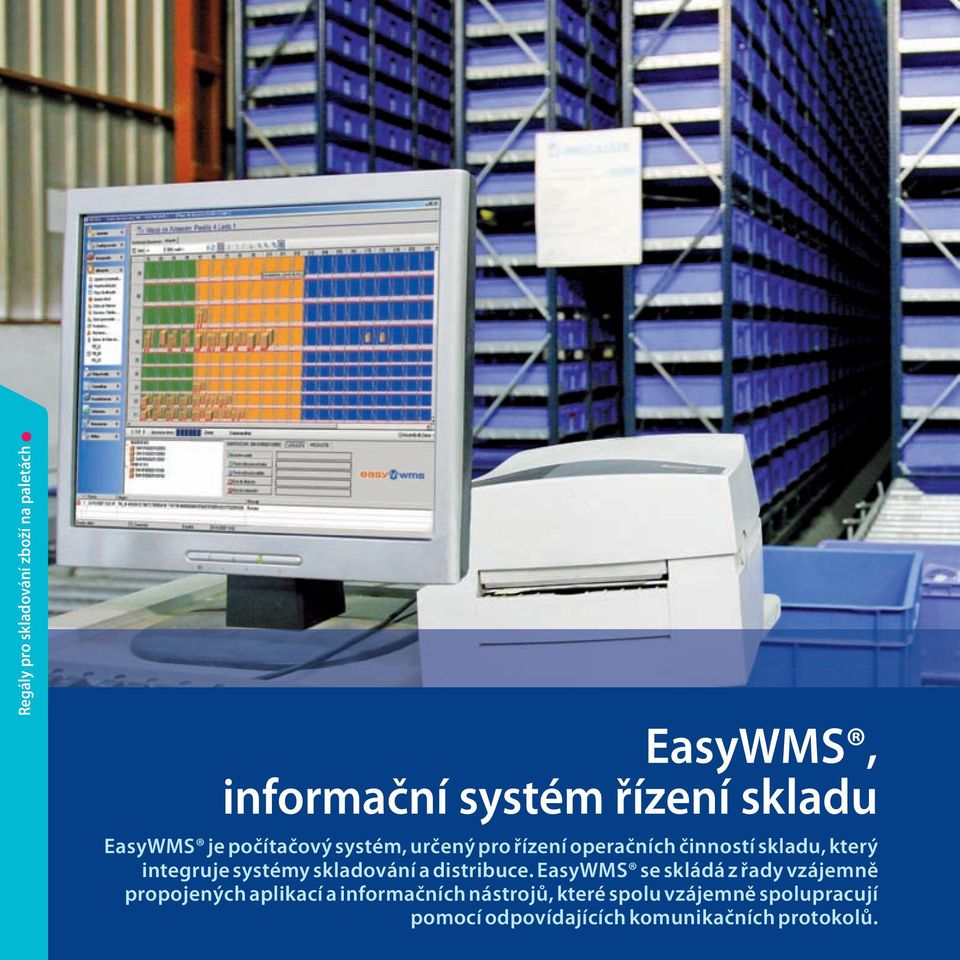

4 Regály pro skladování zboží na paletách EasyWMS, informační systém řízení skladu EasyWMS je počítačový systém, určený pro řízení operačních činností skladu, který integruje systémy skladování a distribuce. EasyWMS se skládá z řady vzájemně propojených aplikací a informačních nástrojů, které spolu vzájemně spolupracují pomocí odpovídajících komunikačních protokolů.

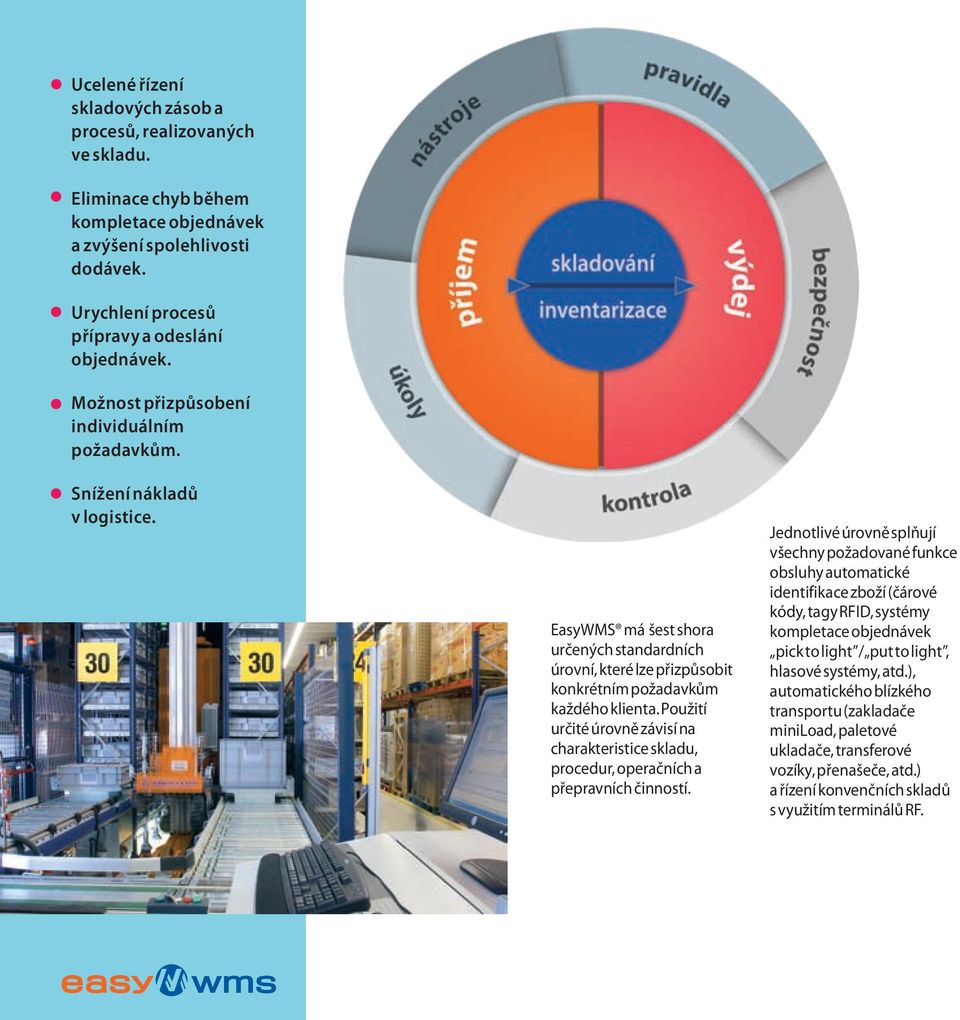

5 Ucelené řízení skladových zásob a procesů, realizovaných ve skladu. Eliminace chyb během kompletace objednávek a zvýšení spolehlivosti dodávek. Urychlení procesů přípravy a odeslání objednávek. Možnost přizpůsobení individuálním požadavkům. Snížení nákladů v logistice. EasyWMS má šest shora určených standardních úrovní, které lze přizpůsobit konkrétním požadavkům každého klienta. Použití určité úrovně závisí na charakteristice skladu, procedur, operačních a přepravních činností. Jednotlivé úrovně splňují všechny požadované funkce obsluhy automatické identifikace zboží (čárové kódy, tagy RFID, systémy kompletace objednávek pick to light / put to light, hlasové systémy, atd.), automatického blízkého transportu (zakladače miniload, paletové ukladače, transferové vozíky, přenašeče, atd.) a řízení konvenčních skladů s využitím terminálů RF.

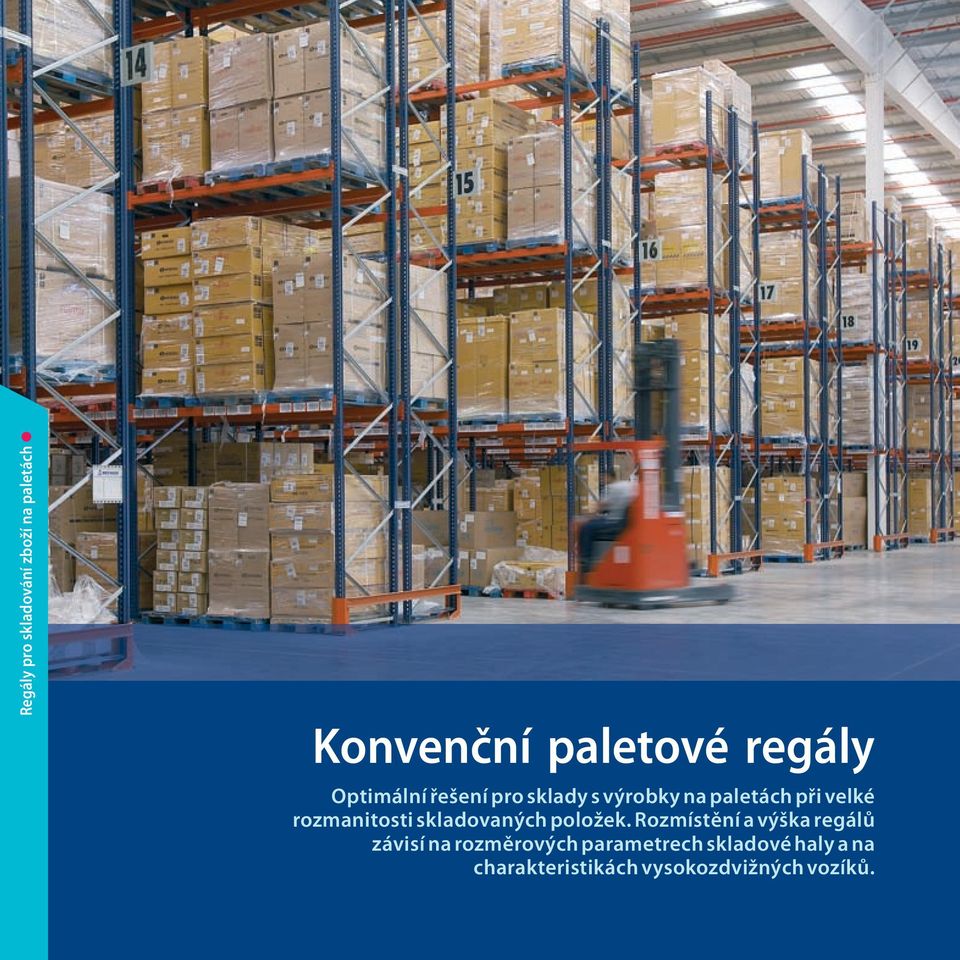

6 Regály pro skladování zboží na paletách Konvenční paletové regály Optimální řešení pro sklady s výrobky na paletách při velké rozmanitosti skladovaných položek. Rozmístění a výška regálů závisí na rozměrových parametrech skladové haly a na charakteristikách vysokozdvižných vozíků.

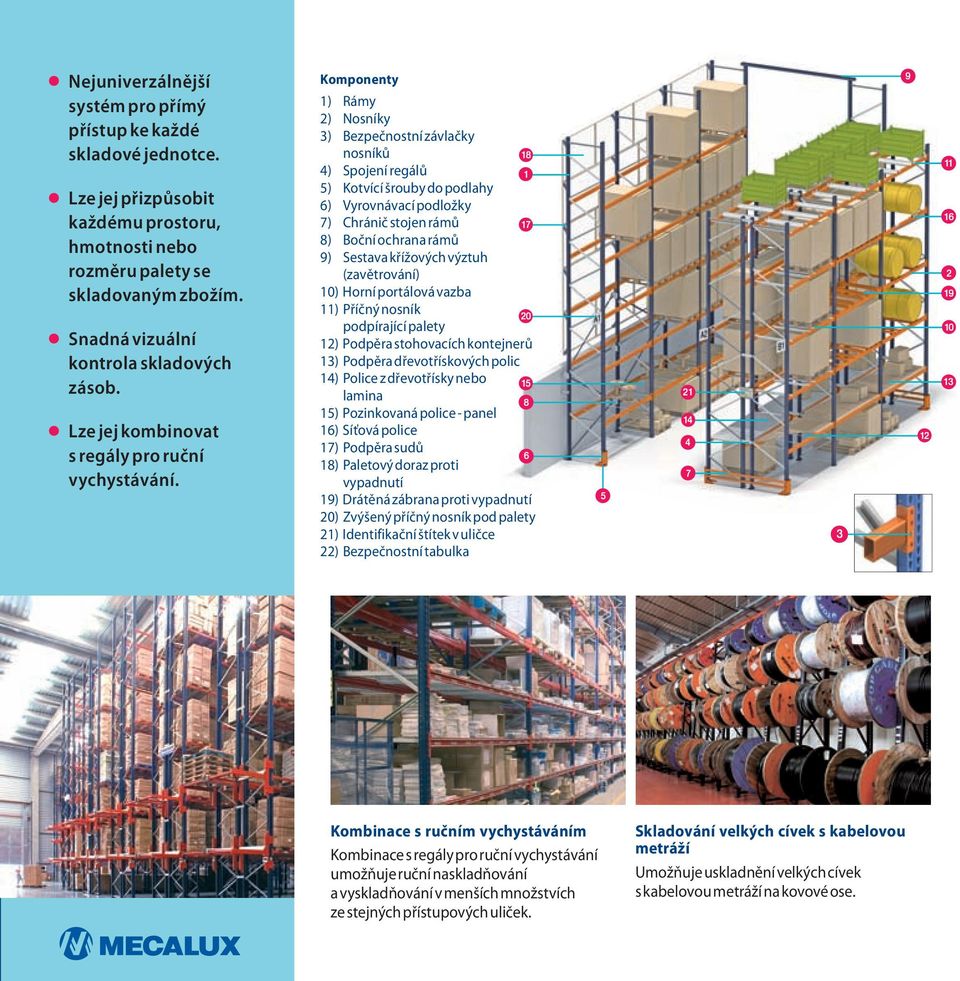

7 Nejuniverzálnější systém pro přímý přístup ke každé skladové jednotce. Lze jej přizpůsobit každému prostoru, hmotnosti nebo rozměru palety se skladovaným zbožím. Snadná vizuální kontrola skladových zásob. Lze jej kombinovat s regály pro ruční vychystávání. Komponenty 1) Rámy 2) Nosníky 3) Bezpečnostní závlačky nosníků 4) Spojení regálů 5) Kotvící šrouby do podlahy 6) Vyrovnávací podložky 7) Chránič stojen rámů 8) Boční ochrana rámů 9) Sestava křížových výztuh (zavětrování) 10) Horní portálová vazba 11) Příčný nosník podpírající palety ) Podpěra stohovacích kontejnerů 13) Podpěra dřevotřískových polic 14) Police z dřevotřísky nebo lamina 15) Pozinkovaná police - panel 16) Síťová police 17) Podpěra sudů 18) Paletový doraz proti vypadnutí 19) Drátěná zábrana proti vypadnutí 20) Zvýšený příčný nosník pod palety 21) Identifikační štítek v uličce 22) Bezpečnostní tabulka Kombinace s ručním vychystáváním Kombinace s regály pro ruční vychystávání umožňuje ruční naskladňování a vyskladňování v menších množstvích ze stejných přístupových uliček. Skladování velkých cívek s kabelovou metráží Umožňuje uskladnění velkých cívek s kabelovou metráží na kovové ose.

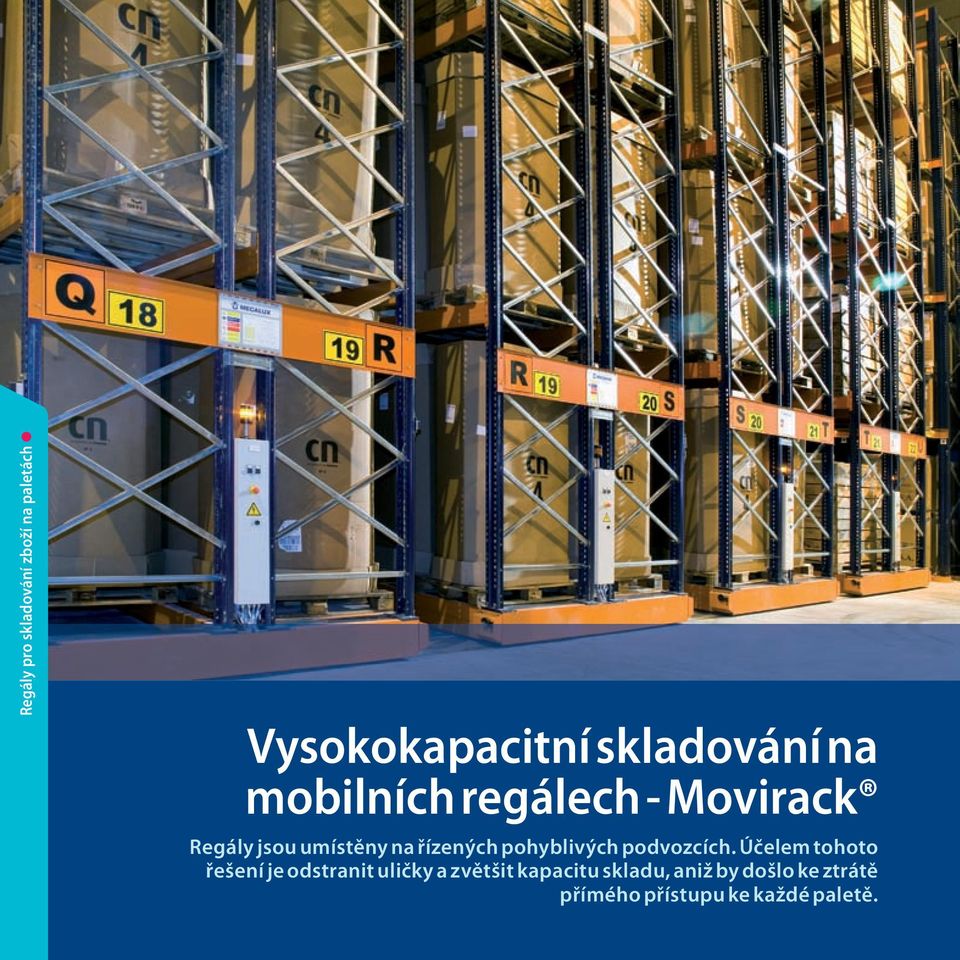

8 Regály pro skladování zboží na paletách Vysokokapacitní skladování na mobilních regálech - Movirack Regály jsou umístěny na řízených pohyblivých podvozcích. Účelem tohoto řešení je odstranit uličky a zvětšit kapacitu skladu, aniž by došlo ke ztrátě přímého přístupu ke každé paletě.

9 Optimální systém pro chladící komory, chladírny i mrazírny. Prvky zajišťující pohyb regálu - motory a bezpečnostní systémy zaručují bezpečné a efektivní fungování. Na podvozky je možno instalovat jakýkoli typ paletových regálů, což umožňuje uskladňovat také zboží velkých rozměrů: cívky, bedny, profily, atd Komponenty Regály 1) Rám 2) Nosník 3) Ukotvení a upevnění 4) Vertikální výztuha 5) Horizontální výztuha 6) Uchycení k podvozku 7) Konzole (volitelné) Pohyblivý podvozek 8) Otočný vozík/ hnací vozík 9) Vodicí vozík 10) Zadní vozík 11) Nosník podvozku 12) Soustava podstavce 13) Motor 14) Lišta pro kabely 15) Převodová osa Kontrolní a bezpečnostní prvky 16) Vnější hlavní skříň 17) Vestavěná skříň 18) Kabely pro signál a výkon 19) Anténa pro dálkové ovládání 20) Dálkový ovladač 21) Ovládací tlačítka 22) Vnější bezpečnostní závora 23) Vnitřní bezpečnostní závora a fotobuňka pohybu 24) Spouštěcí tlačítka Vodící kolejnice Otočná kolejnice 27 26

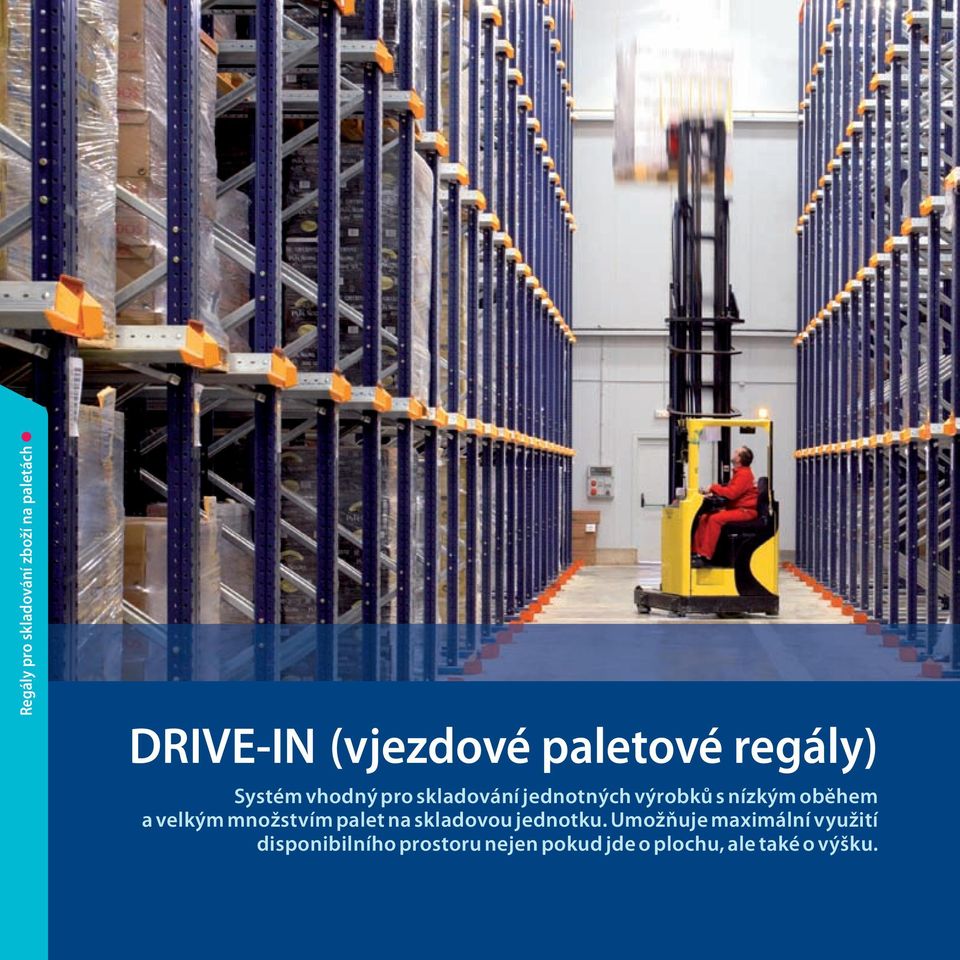

10 Regály pro skladování zboží na paletách DRIVE-IN (vjezdové paletové regály) Systém vhodný pro skladování jednotných výrobků s nízkým oběhem a velkým množstvím palet na skladovou jednotku. Umožňuje maximální využití disponibilního prostoru nejen pokud jde o plochu, ale také o výšku.

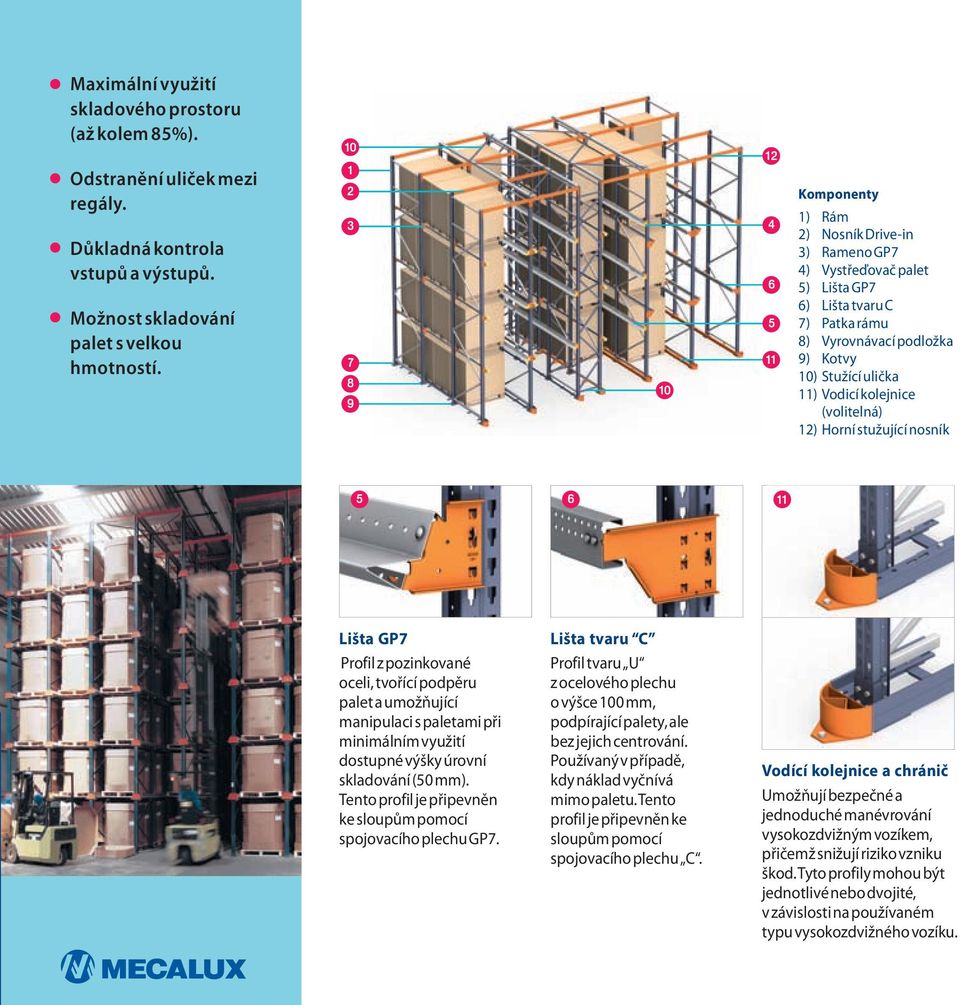

11 Maximální využití skladového prostoru (až kolem 85%). Odstranění uliček mezi regály. Důkladná kontrola vstupů a výstupů. Možnost skladování palet s velkou hmotností Komponenty 1) Rám 2) Nosník Drive-in 3) Rameno GP7 4) Vystřeďovač palet 5) Lišta GP7 6) Lišta tvaru C 7) Patka rámu 8) Vyrovnávací podložka 9) Kotvy 10) Stužící ulička 11) Vodicí kolejnice (volitelná) 12) Horní stužující nosník Lišta GP7 Profil z pozinkované oceli, tvořící podpěru palet a umožňující manipulaci s paletami při minimálním využití dostupné výšky úrovní skladování (50 mm). Tento profil je připevněn ke sloupům pomocí spojovacího plechu GP7. Lišta tvaru C Profil tvaru U z ocelového plechu o výšce 100 mm, podpírající palety, ale bez jejich centrování. Používaný v případě, kdy náklad vyčnívá mimo paletu. Tento profil je připevněn ke sloupům pomocí spojovacího plechu C. Vodící kolejnice a chránič Umožňují bezpečné a jednoduché manévrování vysokozdvižným vozíkem, přičemž snižují riziko vzniku škod. Tyto profily mohou být jednotlivé nebo dvojité, v závislosti na používaném typu vysokozdvižného vozíku.

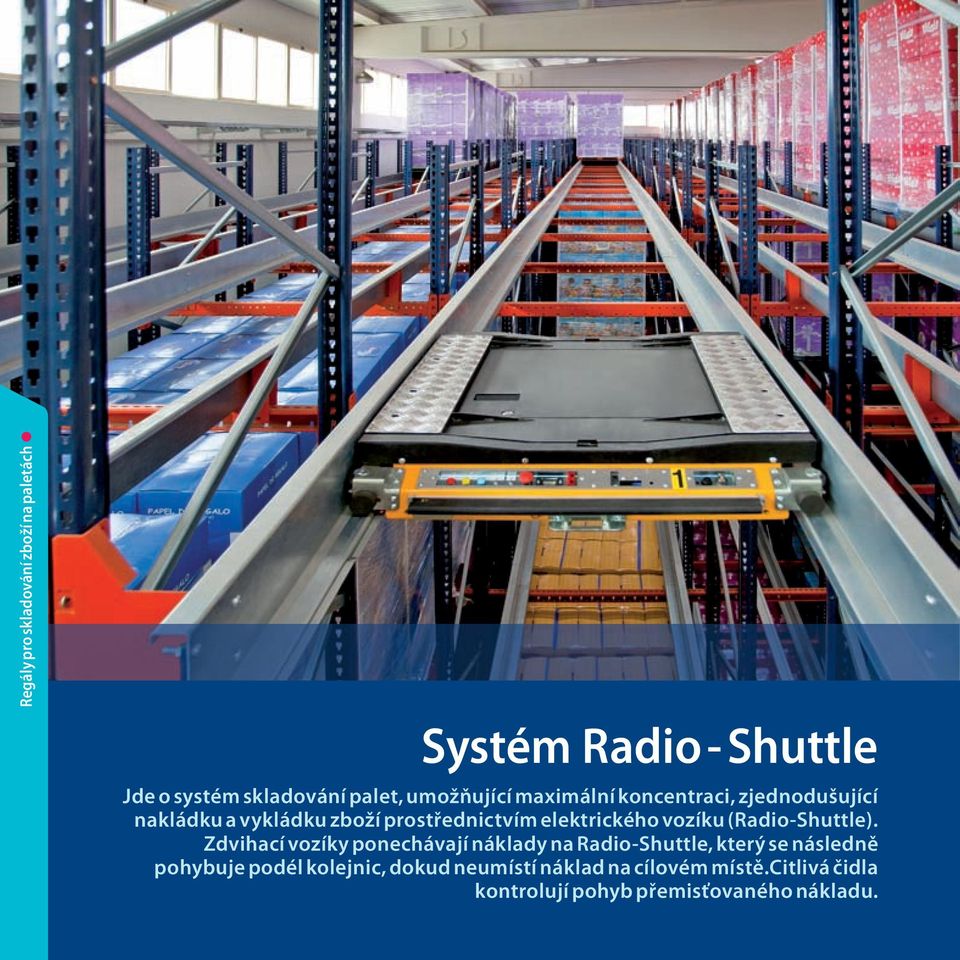

12 Regály pro skladování zboží na paletách Systém Radio - Shuttle Jde o systém skladování palet, umožňující maximální koncentraci, zjednodušující nakládku a vykládku zboží prostřednictvím elektrického vozíku (Radio-Shuttle). Zdvihací vozíky ponechávají náklady na Radio-Shuttle, který se následně pohybuje podél kolejnic, dokud neumístí náklad na cílovém místě.citlivá čidla kontrolují pohyb přemisťovaného nákladu.

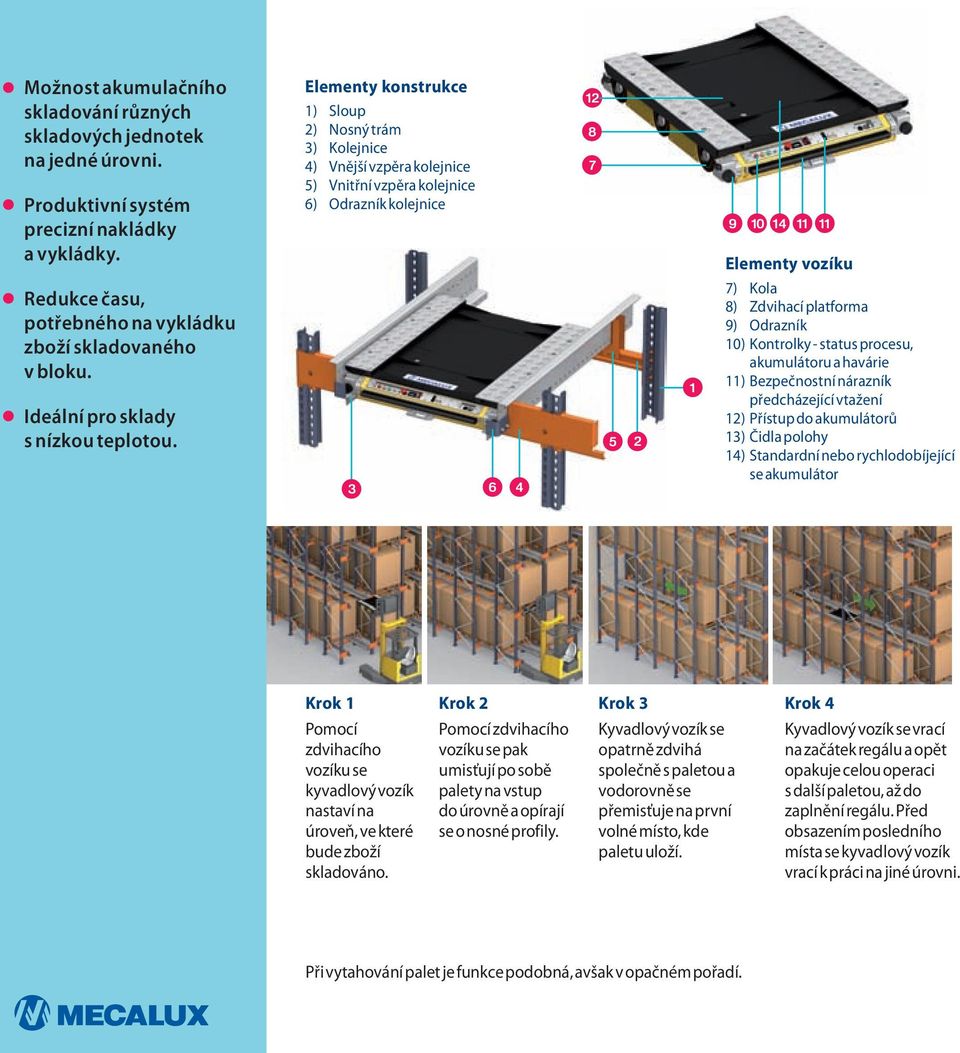

13 Možnost akumulačního skladování různých skladových jednotek na jedné úrovni. Produktivní systém precizní nakládky a vykládky. Elementy konstrukce 1) Sloup 2) Nosný trám 3) Kolejnice 4) Vnější vzpěra kolejnice 5) Vnitřní vzpěra kolejnice 6) Odrazník kolejnice Elementy vozíku Redukce času, potřebného na vykládku zboží skladovaného v bloku. Ideální pro sklady s nízkou teplotou ) Kola 8) Zdvihací platforma 9) Odrazník 10) Kontrolky - status procesu, akumulátoru a havárie 11) Bezpečnostní nárazník předcházející vtažení 12) Přístup do akumulátorů 13) Čidla polohy 14) Standardní nebo rychlodobíjející se akumulátor Krok 1 Krok 2 Krok 3 Krok 4 Pomocí zdvihacího vozíku se kyvadlový vozík nastaví na úroveň, ve které bude zboží skladováno. Pomocí zdvihacího vozíku se pak umisťují po sobě palety na vstup do úrovně a opírají se o nosné profily. Kyvadlový vozík se opatrně zdvihá společně s paletou a vodorovně se přemisťuje na první volné místo, kde paletu uloží. Kyvadlový vozík se vrací na začátek regálu a opět opakuje celou operaci s další paletou, až do zaplnění regálu. Před obsazením posledního místa se kyvadlový vozík vrací k práci na jiné úrovni. Při vytahování palet je funkce podobná, avšak v opačném pořadí.

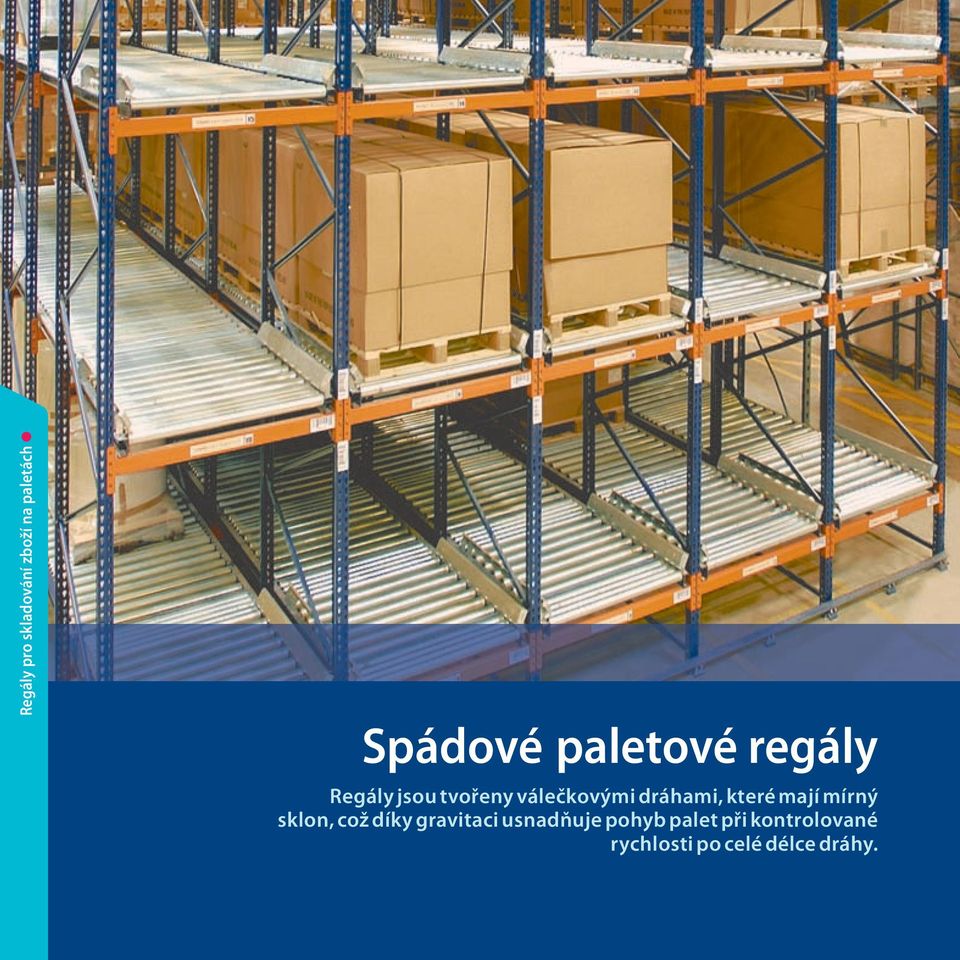

14 Regály pro skladování zboží na paletách Spádové paletové regály Regály jsou tvořeny válečkovými dráhami, které mají mírný sklon, což díky gravitaci usnadňuje pohyb palet při kontrolované rychlosti po celé délce dráhy.

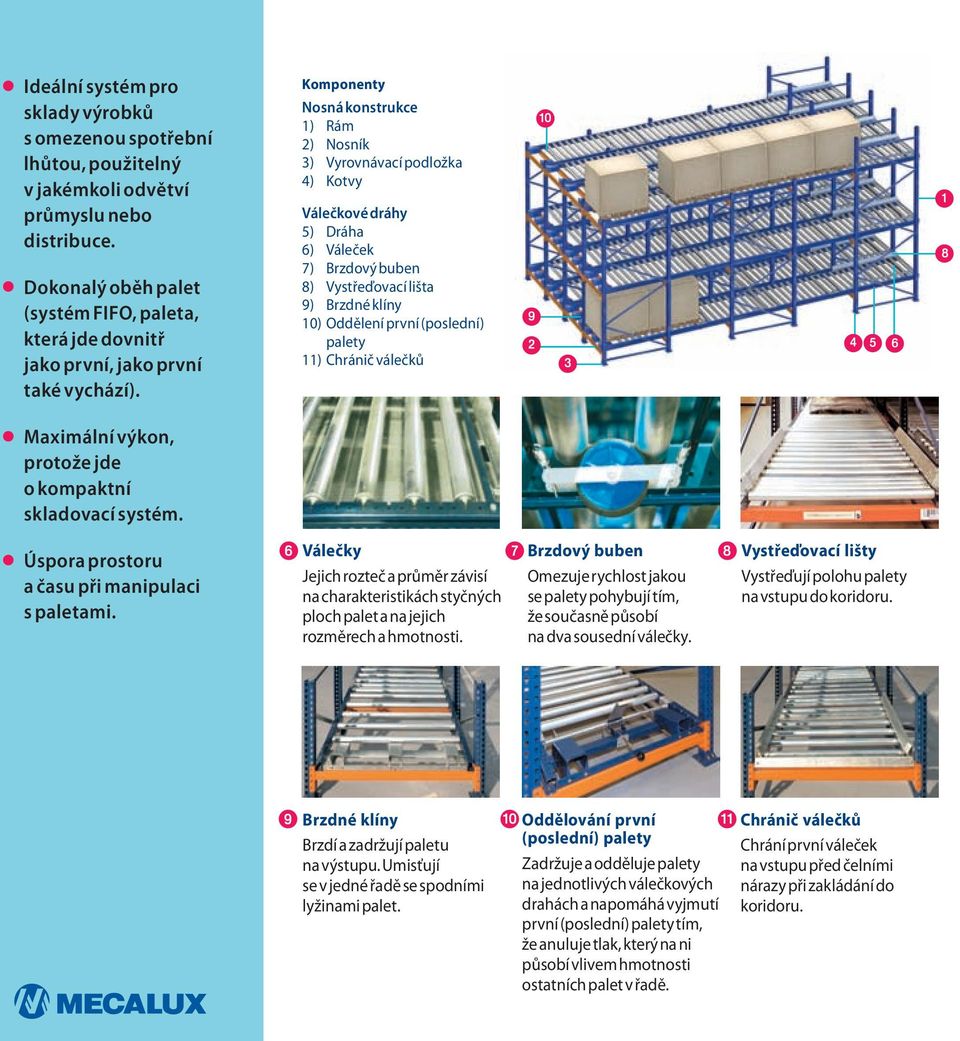

15 Ideální systém pro sklady výrobků s omezenou spotřební lhůtou, použitelný v jakémkoli odvětví průmyslu nebo distribuce. Dokonalý oběh palet (systém FIFO, paleta, která jde dovnitř jako první, jako první také vychází). Komponenty Nosná konstrukce 1) Rám 2) Nosník 3) Vyrovnávací podložka 4) Kotvy Válečkové dráhy 5) Dráha 6) Váleček 7) Brzdový buben 8) Vystřeďovací lišta 9) Brzdné klíny 10) Oddělení první (poslední) palety 11) Chránič válečků Maximální výkon, protože jde o kompaktní skladovací systém. Úspora prostoru a času při manipulaci s paletami. 6 Válečky Jejich rozteč a průměr závisí na charakteristikách styčných ploch palet a na jejich rozměrech a hmotnosti. 7 Brzdový buben Omezuje rychlost jakou se palety pohybují tím, že současně působí na dva sousední válečky. 8 Vystřeďovací lišty Vystřeďují polohu palety na vstupu do koridoru. 9 Brzdné klíny Brzdí a zadržují paletu na výstupu. Umisťují se v jedné řadě se spodními lyžinami palet. 10 Oddělování první (poslední) palety Zadržuje a odděluje palety na jednotlivých válečkových drahách a napomáhá vyjmutí první (poslední) palety tím, že anuluje tlak, který na ni působí vlivem hmotnosti ostatních palet v řadě. 11 Chránič válečků Chrání první váleček na vstupu před čelními nárazy při zakládání do koridoru.

16 Regály pro skladování zboží na paletách Paletové regály Push back Jedná se o akumulační skladovací systém, který umožňuje skladovat v každé úrovni až čtyři palety do hloubky. Ideální pro sklady výrobků se středním oběhem, se dvěma nebo více paletami na skladovou jednotku (systém LIFO, poslední paleta, která jde dovnitř, jde jako první paleta ven).

17 Tím, že jde o kompaktní skladový systém, je optimálně využit prostor. Minimální ztráta prostoru do výšky díky speciálně navrženému systému. Na každé úrovni je možno skladovat jinou skladovou jednotku. Nakládka a vykládka se provádějí z jedné - střední uličky Komponenty 1) Rám 2) Přední nosník PB 3) Střední nosník PB 4) Koncový nosník PB 5) Dráhy 6) Vozík PB 7) Podpěra dráhy PB 8) Pojistka PB 9) Kontrolní značka 10) Doplňková podložka 11) Kotvy 8 Všechny palety na jedné úrovni, s výjimkou té poslední, se umisťují na sadu vozíků, které se vzájemně tlačí po kolejových drahách. Pro vystředění palety jsou po obou stranách každého koridoru umístěny vystřeďovací prvky, které pomáhají spolu s dorazy na předním nosníku přesně umístit paletu. Každý vozík má, kromě kolejových prvků, bezpečnostní západku, která znemožňuje jeho přemístění v případě, že paleta nebyla správně založena. Další variantou systému Push-back je nahrazení drah a vozíků válečkovými drahami. Jedná se ostavební systém, který je podobný spádovému paletovému regálu s tím rozdílem, že palety se vkládají a vyskladňují ze stejné strany.

18 Regály pro skladování zboží na paletách Samonosné sklady Velké inženýrské stavby, ve kterých regály tvoří součást stavebního systému budovy spolu s bočními stěnami a střešní konstrukcí.

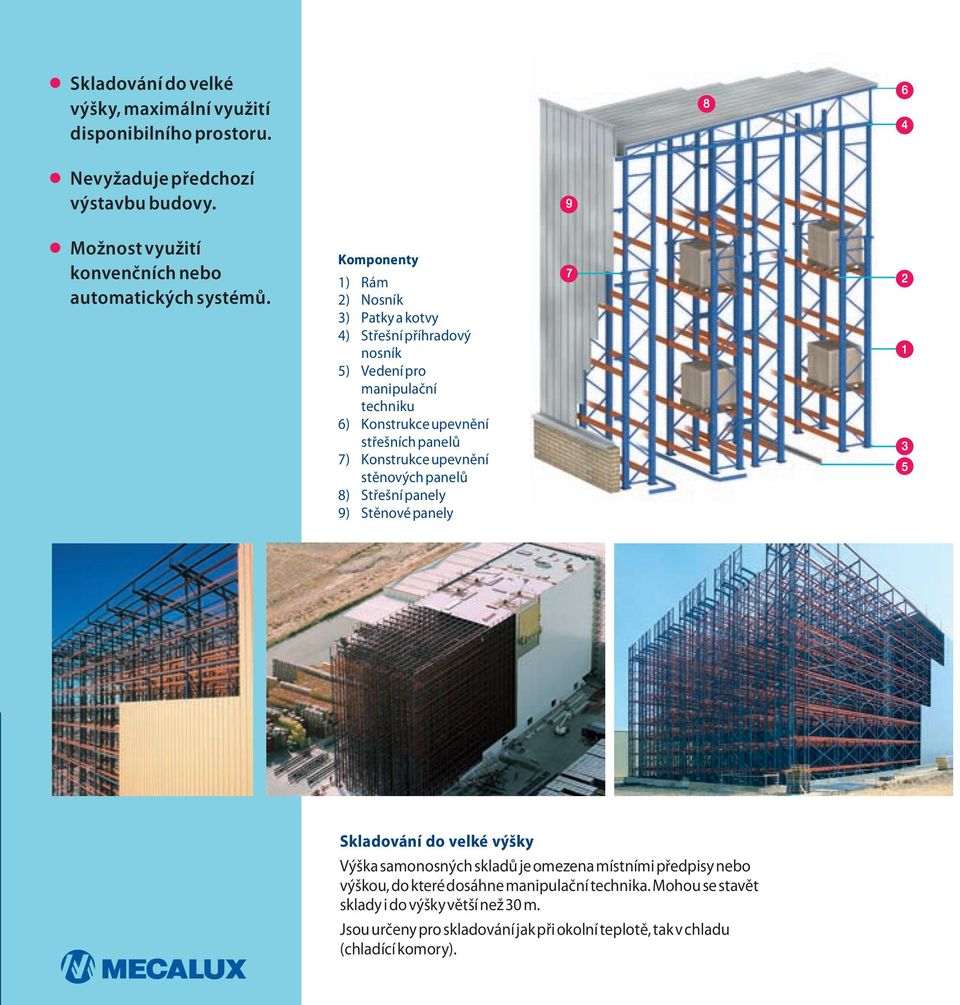

19 Skladování do velké výšky, maximální využití disponibilního prostoru Nevyžaduje předchozí výstavbu budovy. 9 Možnost využití konvenčních nebo automatických systémů. Komponenty 1) Rám 2) Nosník 3) Patky a kotvy 4) Střešní příhradový nosník 5) Vedení pro manipulační techniku 6) Konstrukce upevnění střešních panelů 7) Konstrukce upevnění stěnových panelů 8) Střešní panely 9) Stěnové panely Skladování do velké výšky Výška samonosných skladů je omezena místními předpisy nebo výškou, do které dosáhne manipulační technika. Mohou se stavět sklady i do výšky větší než 30 m. Jsou určeny pro skladování jak při okolní teplotě, tak v chladu (chladící komory).

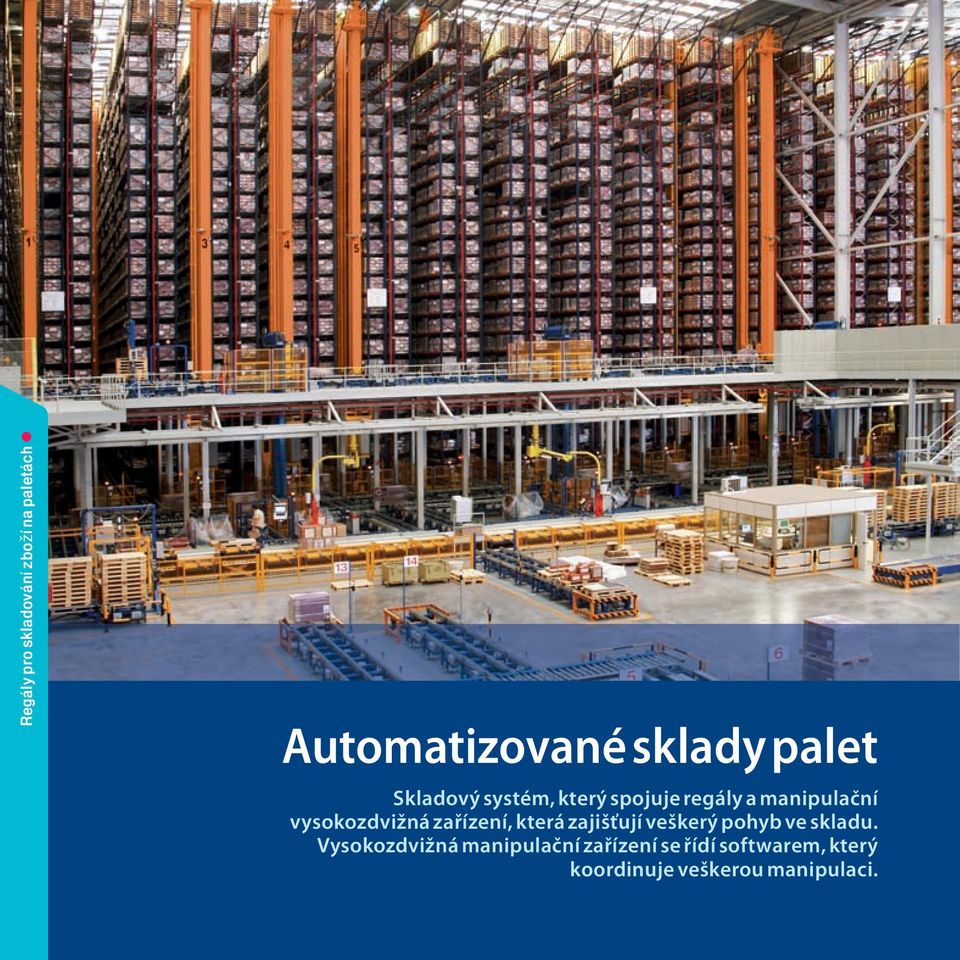

20 Regály pro skladování zboží na paletách Automatizované sklady palet Skladový systém, který spojuje regály a manipulační vysokozdvižná zařízení, která zajišťují veškerý pohyb ve skladu. Vysokozdvižná manipulační zařízení se řídí softwarem, který koordinuje veškerou manipulaci.

21 Automatizace operací na vstupu i výstupu výrobků. Řízení umožňuje neustálou kontrolu a aktualizaci skladových zásob. Eliminace chyb pramenících z ručního obsluhování skladu. Komponenty 1) Regály 2) Zakládací jeřáb 3) Kolečkový dopravník 4) Řetězový dopravník 5) Transferový modul kolečkově-řetězový 6) Točna 7) Řetězové dopravníky vstupu a výstupu ze skladu 1 2 8) Dimensional control Stanoviště kontroly velikosti a hmotnosti palet 9) Paletový výtah 10) Ovládací místo Na základě zjištěných potřeb našich zákazníků a toků skladovaného zboží vytváříme ideální individuální řešení odpovídající daným potřebám zákazníka. Dále nabízíme pozici generálního partnera celého projektu, kdy zajišťujeme celý průběh vývoje případu od předběžného návrhu až po uvedení zařízení do provozu. >> Projekty na klíč. >> Technické studie a logistické inženýrství. >> Stavba regálů, mechanických prvků (vysokozdvižných a dopravních) a řídícího softwaru. >> EasyWMS systém atomatizovaného řízení skladů. >> Údržba a poprodejní servis.

22 Regály pro skladování zboží na paletách Zakladače a systémy transportu palet Automatické uskladňování palet vytvářejí regály společně se zakladači, stroji řízenými automatickými strojními zařízeními. Tato zařízení fungují spolu s transportními systémy, přičemž mezi sebou vytvářejí perfektní účinnou kombinaci a slouží pro procesy vstupu, výstupu, expedice a manipulace se zbožím.

23 Jednoduché přizpůsobení požadavkům každého skladu z hlediska kapacity, rozměrů, konstrukce a cyklů. Široká škála prvků spojených s transportem nákladních jednotek. Komponenty přepravníků 1) Sloupec 2) Horní vodicí sestava 3) Platforma pro údržbu 4) Kabina 5) Zdvihací vozík 6) Motor zdvihání 7) Ovládací skříň 8) Motor pojezdu 9) Podvozek 10) Žebřík 11) Bezpečnostní zábradlí Maximální typizace rozměrů a součástí přepravníků Systémy transportu 12) Kolečkový dopravník 13) Řetězový dopravník 14) Kontrolní brána palety 15) Paletový výtah 16) Otočný stůl 17) Dopravník pro polopalety 18) Transferový modul s kolečkovým a řetězovým dopravníkem

24 Policové regály pro ruční manipulaci Picking M3 Základní systém manuálního vychystávání určený pro lehké až středně těžké zboží, nebo, který dovoluje skladování výrobků rozdělených na části nebo na malé krabice. Skříně Movibloc Soubor regálů postavených na pohyblivých podvozcích, které se přemis ují po kolejích. Poskytuje větší využití prostoru a zaručuje pořádek a bezpečnost archivovaného materiálu. Picking M7 Je tvořen svislými stojnami a vodorovně uloženými policemi. Tento systém je použitelný pro skladování objemnějšího nebo těžšího zboží. Clasimat Clasimat je automatický sklad se systémem svislého skladování. Zakládání a vyjímání výrobků se děje automaticky pomocí člunkového zdvihacího a zakládacího mechanismu. Spinblock Je automatizovaný systém uskladnění, založený na principu produkt člověku, určený pro mnohonásobné aplikace a hlavně v případech, kdy je vyžadován vysoký stupeň produktivity při sběrných operacích /picking/. Konzolové regály Velmi jednoduchý a odolný systém navržený pro skladování dlouhých břemen: tyčí, profilů, trubek, dřeva, atd. Možnost umístit úrovně na jedinou stranu nebo na obě strany konstrukce.

25 a další systémy Válečkové regály Zboží se pohybuje po válečkových drahách, což zajišťuje dokonalý oběh výrobků, zamezuje zásahům do úkolů při doplňování a vyskladňování materiálu a zvyšuje rychlost při přípravě objednávek. Automatizované sklady pro boxy Standardní systém automatického skladování boxů, který spojuje regály, strojní vybavení a řídící systém skladu v jeden produkt. Přeprava kontejnerů Je spojena s požadavky na funkčnost a frekvenci, kterých je dosaženo díky začlenění veškerých komponentů, které jsou součástí zařízení. Mezipodlaží Mezipatra nebo mezipodlaží maximálně využívají použitelnou výšku místnosti a zdvojnásobují nebo ztrojnásobují její plochu. Jde o snadno demontovatelný systém s velkou rozmanitostí konstrukčních prvků. Bezpečnostní závěry Tvoří ochranný prostor v pracovní oblasti s automatickými instalacemi a výrobními zařízeními. Také udržují prostor bez spadaných zbytků materiálu působením strojů. Kovové skříňky Nový sortiment velmi pevných skříní vyrobených podle pečlivého designu, které zapadnou do každého prostředí: šaten, kanceláří, škol, atd. Stavebnicový systém, který dovoluje různé kombinace.

26 MECALUX ČESKÁ REPUBLIKA, S.R.O. PRAGUE -Tel.:(+420) Jankovcova 1595/ Praha 7 Fax: (+420)

27 Žádost o informace Přeji si, aby mě navštívil prodejce společnosti Mecalux. Přeji si informace o následujících výrobcích: Konvenční paletové regály Vysokokapacitní skladování na mobilních regálech - Movirack Vjezdové regály Systém Radio - Shuttle Spádové paletové regály Systém Push-back Samonosné sklady Automatizované skladování palet EasyWMS, informační systém řízení skladu Policové regály (picking) M3 Policové regály (picking) M7 Spádové policové regály Automatizované skladování pro boxy Clasimat, Modul Vertikálního Skladování (MVS) Spinblock, horizontální otočný zásobník Policový systém Movibloc Policové regály Simplos Regály Metal Point Policový regál šroubovaný Kovové šatní skříňky Mezipodlaží Cantilever - konzolové regály Regály pro cívky Osobní údaje Jméno a příjmení: Pozice: Firma: Předmět činnosti: Počet zaměstnanců: Ulice: PSČ: Kraj: Tel.: Fax: DIČ: č. p.: Obec: Zaškrtněte v tabulce X, pokud souhlasíte, abychom Vám zasílali reklamy prostřednictvím elektronické pošty. Ano, souhlasím se zasíláním reklamních informací o produktech a/nebo službách týkající se uskladnění, jeho součástí a podobného zboží, které nabízí Mecalux. Pokud si nepřejete dostávat informace o produktech a/nebo službách zasíláním elektronickou poštou, můžete tuto službu zrušit zasláním u na adresu: info@mecalux.com s uvedením hesla zrušení. Pokud požadujete jakékoliv další informace, kontaktujte naši obchodní kancelář nebo zašlete vyplněný formulář na nejbližší pobočku Mecaluxu. MECALUX ČESKÁ REPUBLIKA, S.R.O. Jankovcova 1595/ Praha 7 Tel: Fax: web: praha@mecalux.com M-x.xxx-06/11 - MECALUX, SA Abychom dodrželi nařízení Zákona o ochraně osobních údajů,informujeme Vás, že vyplněním tohoto formuláře a jeho odesláním na ovou adresu: praha@mecalux.com, nebo na fax souhlasíte s tím, že Vaše osobní údaje mohou být začleněny do kartotéky společnosti Mecalux, SA., jejíž cílem je správa zákazníků, stejně jako zasílání informací o výrobcích a službách této společnosti, které mohou vyplynout z Vašeho zájmu. Abyste mohli uskutečnit svá práva přístupu, opravy, zrušení a nesouhlasu předepsaná v Zákoně, můžete to provést písemnou formou na adresu Mecalux, Věc: Ochrana osobních údajů, Jankovcova 1595/14, Praha 7.
