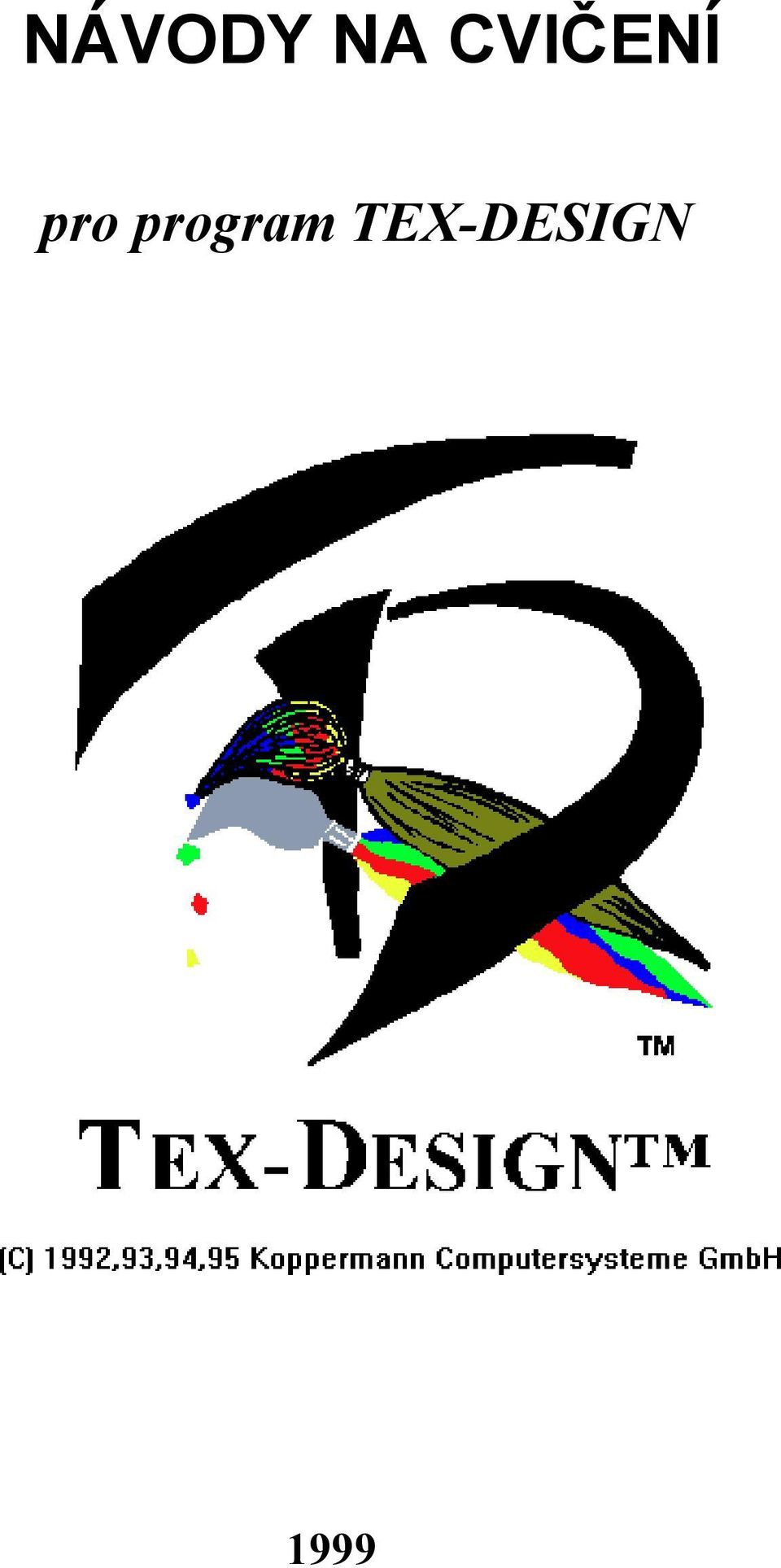

1 NÁVODY NA CVIČENÍ pro program TEX-DESIGN 1999

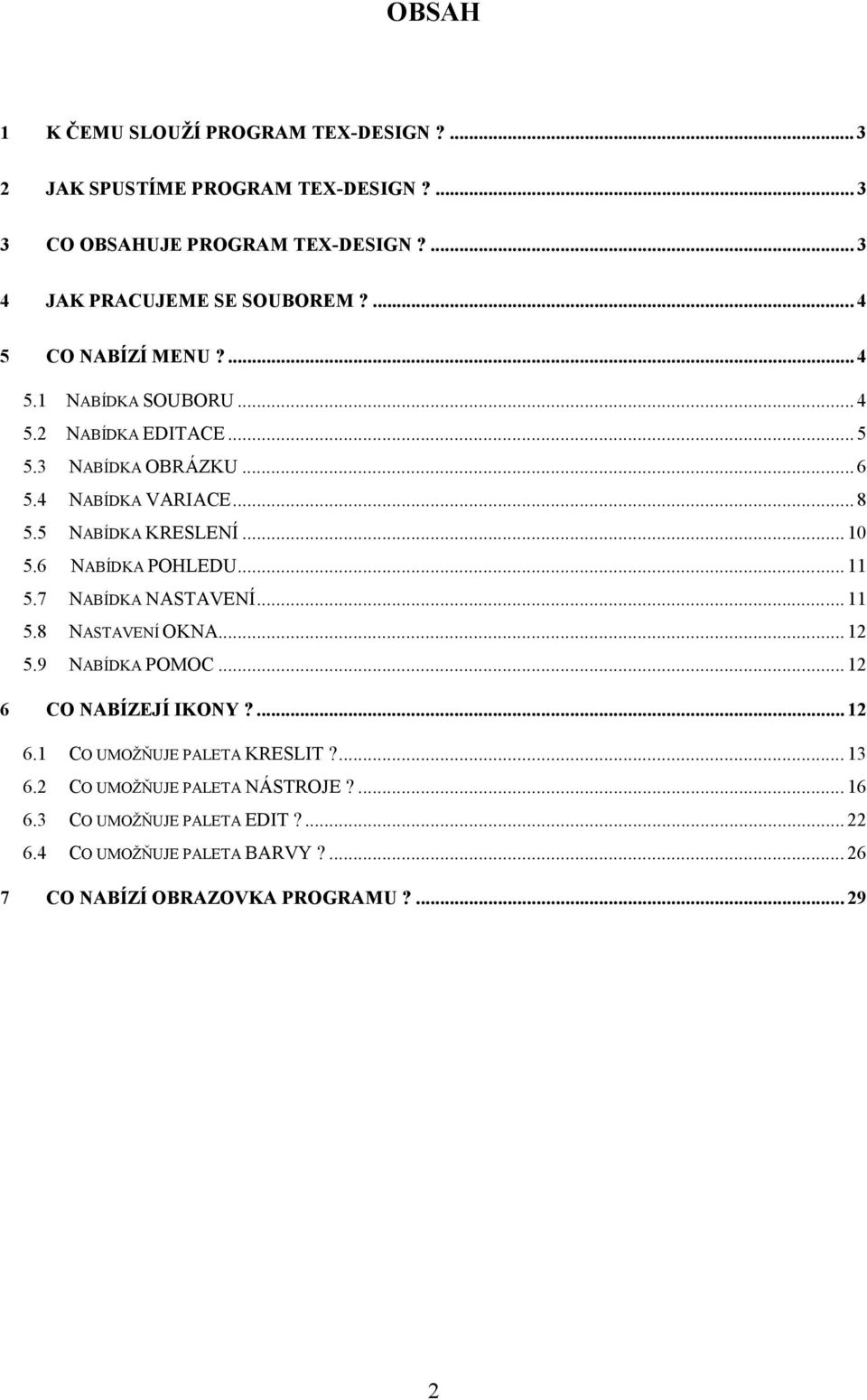

2 OBSAH 1 K ČEMU SLOUŽÍ PROGRAM TEX-DESIGN? JAK SPUSTÍME PROGRAM TEX-DESIGN? CO OBSAHUJE PROGRAM TEX-DESIGN? JAK PRACUJEME SE SOUBOREM? CO NABÍZÍ MENU? NABÍDKA SOUBORU NABÍDKA EDITACE NABÍDKA OBRÁZKU NABÍDKA VARIACE NABÍDKA KRESLENÍ NABÍDKA POHLEDU NABÍDKA NASTAVENÍ NASTAVENÍ OKNA NABÍDKA POMOC CO NABÍZEJÍ IKONY? CO UMOŽŇUJE PALETA KRESLIT? CO UMOŽŇUJE PALETA NÁSTROJE? CO UMOŽŇUJE PALETA EDIT? CO UMOŽŇUJE PALETA BARVY? CO NABÍZÍ OBRAZOVKA PROGRAMU?

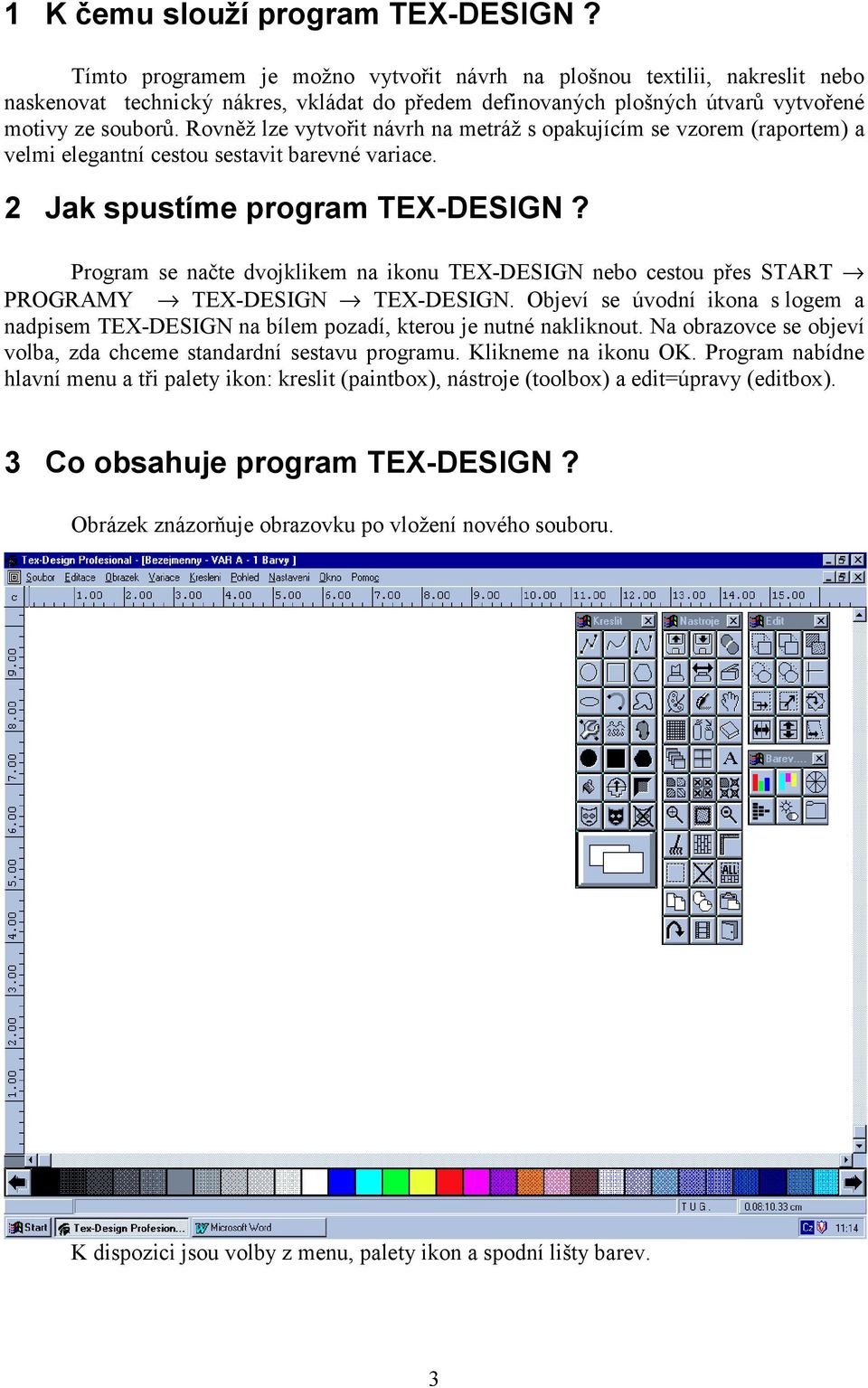

3 1 K čemu slouží program TEX-DESIGN? Tímto programem je možno vytvořit návrh na plošnou textilii, nakreslit nebo naskenovat technický nákres, vkládat do předem definovaných plošných útvarů vytvořené motivy ze souborů. Rovněž lze vytvořit návrh na metráž s opakujícím se vzorem (raportem) a velmi elegantní cestou sestavit barevné variace. 2 Jak spustíme program TEX-DESIGN? Program se načte dvojklikem na ikonu TEX-DESIGN nebo cestou přes START PROGRAMY TEX-DESIGN TEX-DESIGN. Objeví se úvodní ikona s logem a nadpisem TEX-DESIGN na bílem pozadí, kterou je nutné nakliknout. Na obrazovce se objeví volba, zda chceme standardní sestavu programu. Klikneme na ikonu OK. Program nabídne hlavní menu a tři palety ikon: kreslit (paintbox), nástroje (toolbox) a edit=úpravy (editbox). 3 Co obsahuje program TEX-DESIGN? Obrázek znázorňuje obrazovku po vložení nového souboru. K dispozici jsou volby z menu, palety ikon a spodní lišty barev. 3

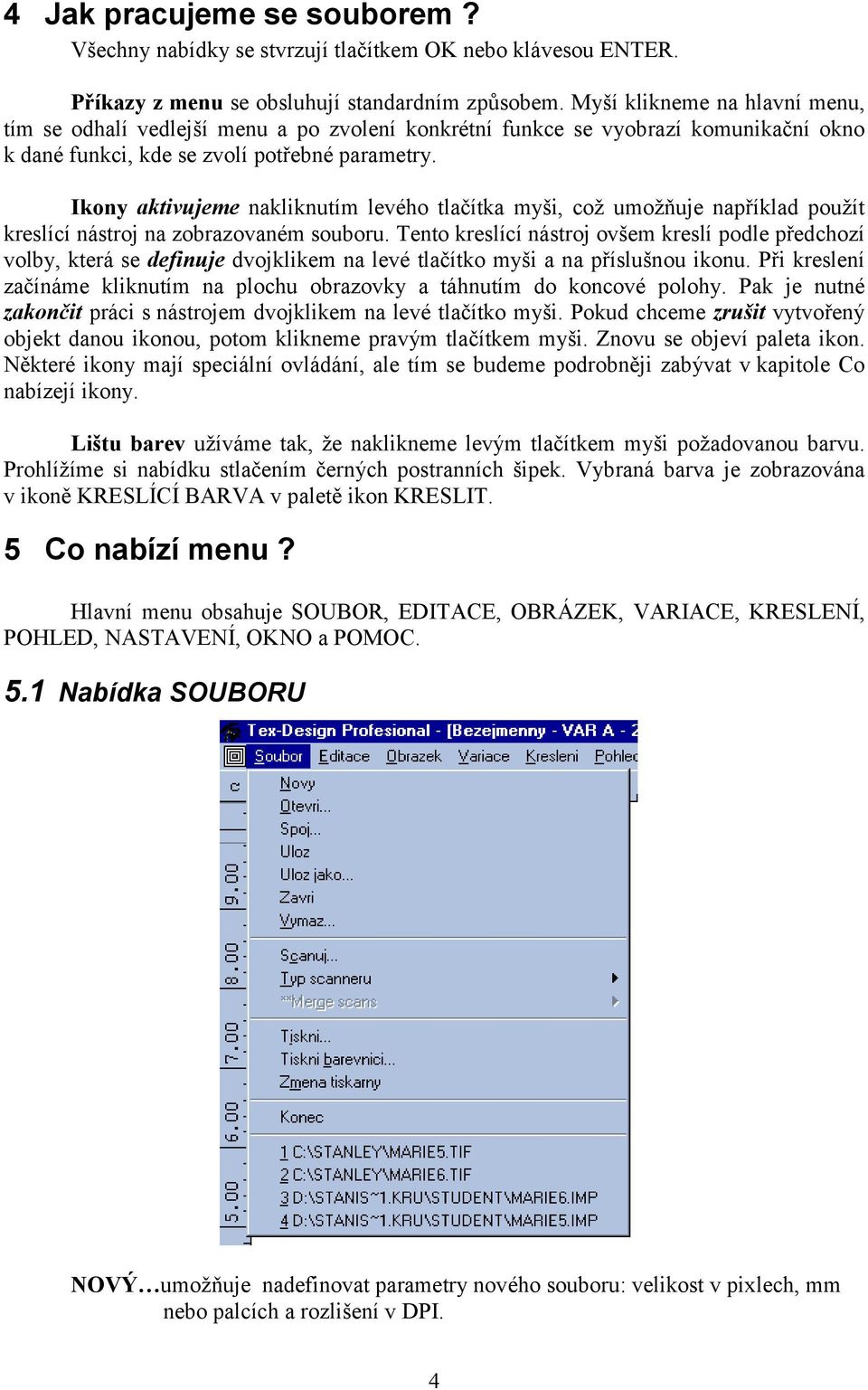

4 4 Jak pracujeme se souborem? Všechny nabídky se stvrzují tlačítkem OK nebo klávesou ENTER. Příkazy z menu se obsluhují standardním způsobem. Myší klikneme na hlavní menu, tím se odhalí vedlejší menu a po zvolení konkrétní funkce se vyobrazí komunikační okno k dané funkci, kde se zvolí potřebné parametry. Ikony aktivujeme nakliknutím levého tlačítka myši, což umožňuje například použít kreslící nástroj na zobrazovaném souboru. Tento kreslící nástroj ovšem kreslí podle předchozí volby, která se definuje dvojklikem na levé tlačítko myši a na příslušnou ikonu. Při kreslení začínáme kliknutím na plochu obrazovky a táhnutím do koncové polohy. Pak je nutné zakončit práci s nástrojem dvojklikem na levé tlačítko myši. Pokud chceme zrušit vytvořený objekt danou ikonou, potom klikneme pravým tlačítkem myši. Znovu se objeví paleta ikon. Některé ikony mají speciální ovládání, ale tím se budeme podrobněji zabývat v kapitole Co nabízejí ikony. Lištu barev užíváme tak, že naklikneme levým tlačítkem myši požadovanou barvu. Prohlížíme si nabídku stlačením černých postranních šipek. Vybraná barva je zobrazována v ikoně KRESLÍCÍ BARVA v paletě ikon KRESLIT. 5 Co nabízí menu? Hlavní menu obsahuje SOUBOR, EDITACE, OBRÁZEK, VARIACE, KRESLENÍ, POHLED, NASTAVENÍ, OKNO a POMOC. 5.1 Nabídka SOUBORU NOVÝ umožňuje nadefinovat parametry nového souboru: velikost v pixlech, mm nebo palcích a rozlišení v DPI. 4

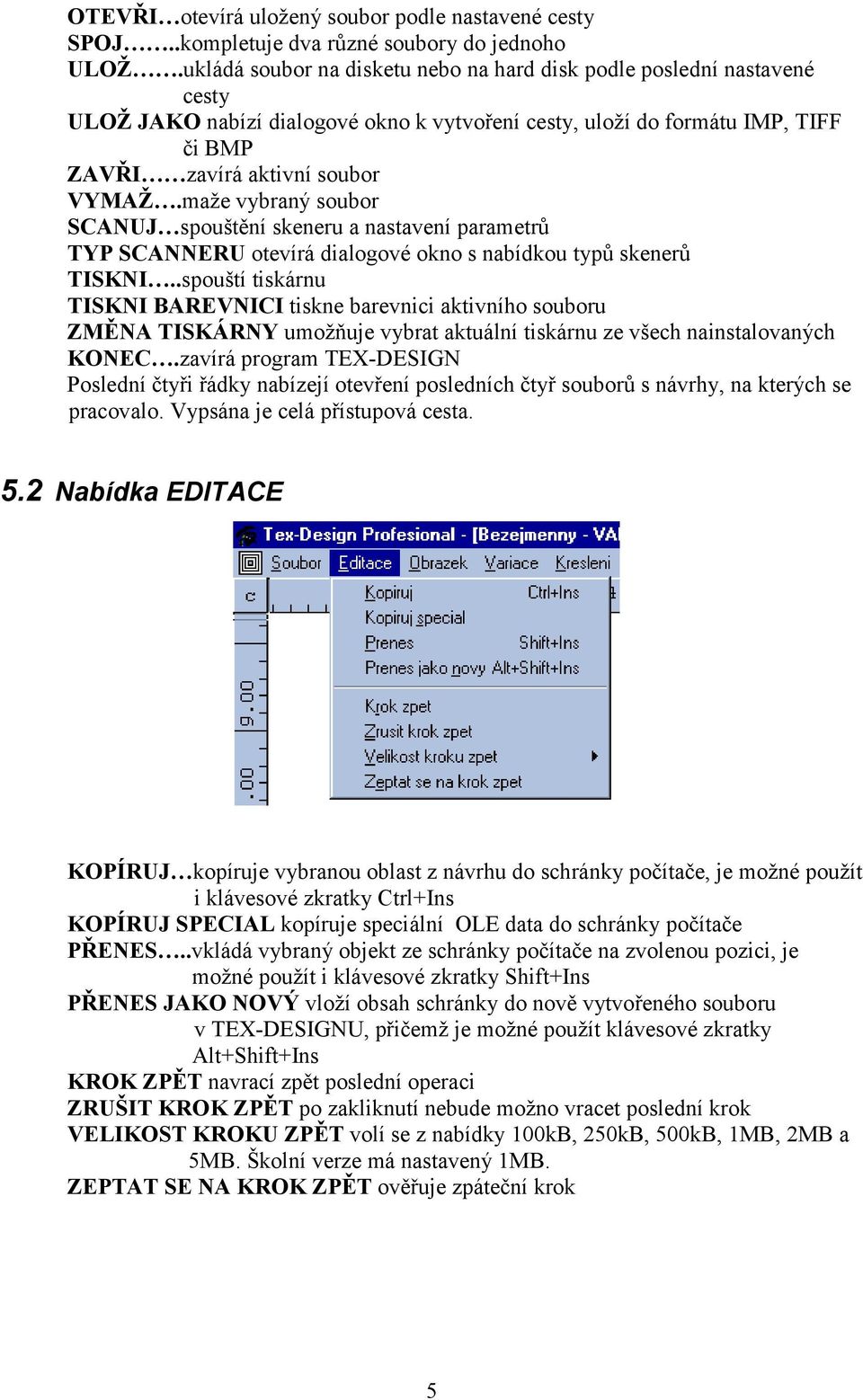

5 OTEVŘI otevírá uložený soubor podle nastavené cesty SPOJ..kompletuje dva různé soubory do jednoho ULOŽ.ukládá soubor na disketu nebo na hard disk podle poslední nastavené cesty ULOŽ JAKO nabízí dialogové okno k vytvoření cesty, uloží do formátu IMP, TIFF či BMP ZAVŘI zavírá aktivní soubor VYMAŽ.maže vybraný soubor SCANUJ spouštění skeneru a nastavení parametrů TYP SCANNERU otevírá dialogové okno s nabídkou typů skenerů TISKNI..spouští tiskárnu TISKNI BAREVNICI tiskne barevnici aktivního souboru ZMĚNA TISKÁRNY umožňuje vybrat aktuální tiskárnu ze všech nainstalovaných KONEC.zavírá program TEX-DESIGN Poslední čtyři řádky nabízejí otevření posledních čtyř souborů s návrhy, na kterých se pracovalo. Vypsána je celá přístupová cesta. 5.2 Nabídka EDITACE KOPÍRUJ kopíruje vybranou oblast z návrhu do schránky počítače, je možné použít i klávesové zkratky Ctrl+Ins KOPÍRUJ SPECIAL kopíruje speciální OLE data do schránky počítače PŘENES..vkládá vybraný objekt ze schránky počítače na zvolenou pozici, je možné použít i klávesové zkratky Shift+Ins PŘENES JAKO NOVÝ vloží obsah schránky do nově vytvořeného souboru v TEX-DESIGNU, přičemž je možné použít klávesové zkratky Alt+Shift+Ins KROK ZPĚT navrací zpět poslední operaci ZRUŠIT KROK ZPĚT po zakliknutí nebude možno vracet poslední krok VELIKOST KROKU ZPĚT volí se z nabídky 100kB, 250kB, 500kB, 1MB, 2MB a 5MB. Školní verze má nastavený 1MB. ZEPTAT SE NA KROK ZPĚT ověřuje zpáteční krok 5

6 5.3 Nabídka OBRÁZKU INFO podává informace o návrhu: jméno souboru, velikost, rozlišení, velikost paměti, počet variant, počet barev a napojené dokumenty POKRYTÍ BAREV vyjadřuje pokrytí použitých barev v bodech obrazovky SCVRKNUTÍ OBR ořezání návrhu do oblasti nebo do užité části VELIKOST OBR umožňuje změnu rozlišení, velikosti a volna ROTACE OBR natočí celý soubor o 90, 180 nebo 270 ZRCADLO OBR překlopení souboru vertikálně nebo horizontálně VYROVNÁNÍ DLE LINIE obraz se zarovná podle vytvořené čáry REDUKCE BAREV podle nabídnutého okna redukce se redukují vytvořené barvy na nižší počet (viz dále ikona REDUKCE BAREV) AUTO REDUKCE BAREV automatická redukce barev s kalkulací na neužité barvy nebo na užité barvy OPRAVA OBRYSU vytváří korekci vnějších obrysových linií, volíme parametry: 6

7 DEFINICE OBRAZOVKY možnost definování barev a vytváření půltónu na obrazovce DEFINICE RAPORTU umožňuje zadat parametry opakování motivu (viz dále ikona DEFINOVÁNÍ RAPORTU) ČIŠTĚNÍ OBR čistí obrazovku podle výběru buď vše nebo oblast vybranou lasem. Nastavuje se rovněž intenzita čištění, možnost obratu vybraných barev a zrušit výběr. Ve školní verzi nutno mazat redukcí nebo překreslením bílou plochou. TRAPING umožňuje vytváření odstínů míšením dvou barev rostoucí a přiléhavé, přičemž lze navolit tloušťku přechodu ULOŽ FILMY mohou se použít TIFF soubory pro jeden nebo více filmů, nadefinují se barvy, velikost filmu, komprese, doprovodný text, vytvoření negativu, barevné specifikace, půltóny, cesta k souboru filmu a možný tisk filmu 7

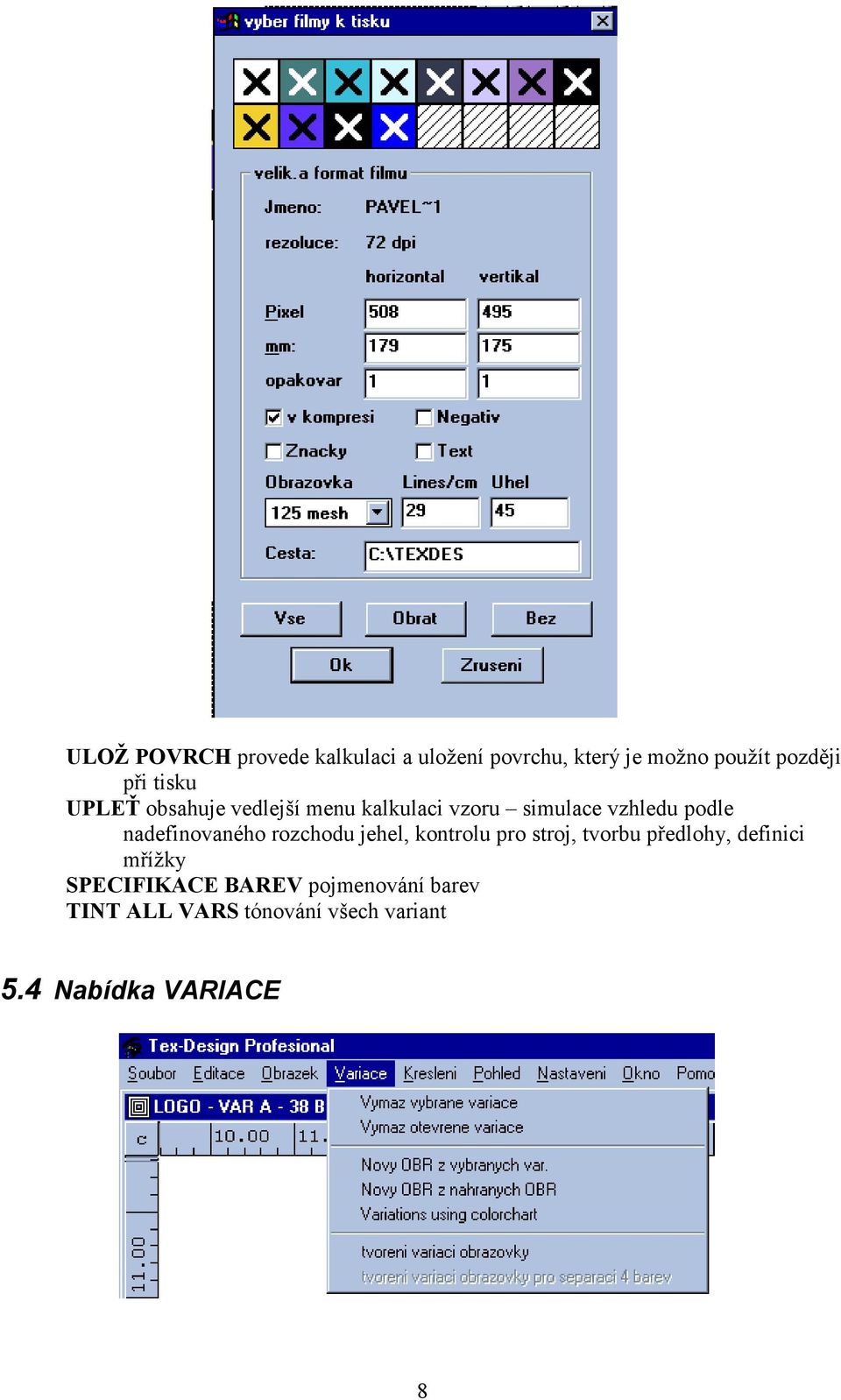

8 ULOŽ POVRCH provede kalkulaci a uložení povrchu, který je možno použít později při tisku UPLEŤ obsahuje vedlejší menu kalkulaci vzoru simulace vzhledu podle nadefinovaného rozchodu jehel, kontrolu pro stroj, tvorbu předlohy, definici mřížky SPECIFIKACE BAREV pojmenování barev TINT ALL VARS tónování všech variant 5.4 Nabídka VARIACE 8

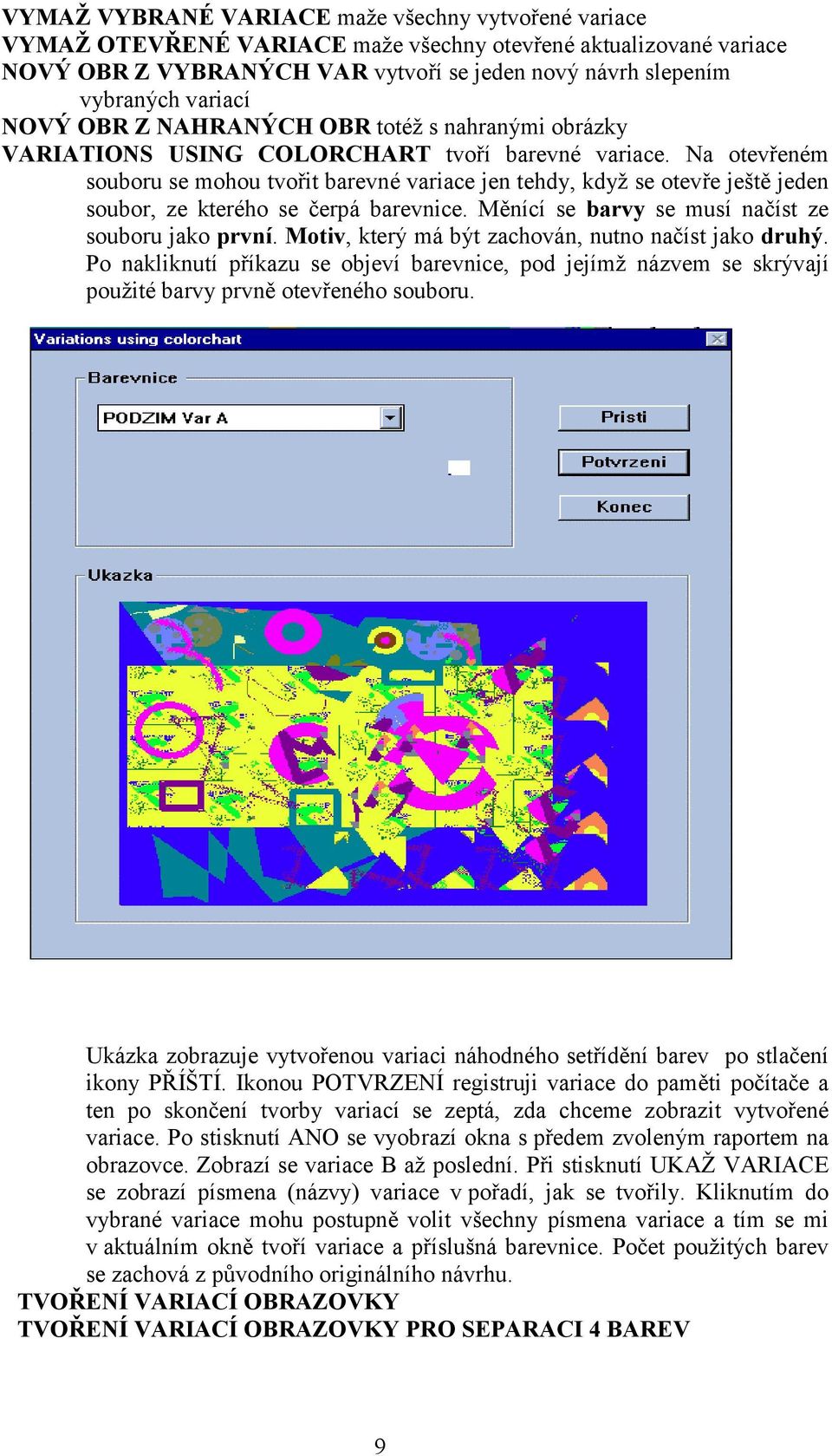

9 VYMAŽ VYBRANÉ VARIACE maže všechny vytvořené variace VYMAŽ OTEVŘENÉ VARIACE maže všechny otevřené aktualizované variace NOVÝ OBR Z VYBRANÝCH VAR vytvoří se jeden nový návrh slepením vybraných variací NOVÝ OBR Z NAHRANÝCH OBR totéž s nahranými obrázky VARIATIONS USING COLORCHART tvoří barevné variace. Na otevřeném souboru se mohou tvořit barevné variace jen tehdy, když se otevře ještě jeden soubor, ze kterého se čerpá barevnice. Měnící se barvy se musí načíst ze souboru jako první. Motiv, který má být zachován, nutno načíst jako druhý. Po nakliknutí příkazu se objeví barevnice, pod jejímž názvem se skrývají použité barvy prvně otevřeného souboru. Ukázka zobrazuje vytvořenou variaci náhodného setřídění barev po stlačení ikony PŘÍŠTÍ. Ikonou POTVRZENÍ registruji variace do paměti počítače a ten po skončení tvorby variací se zeptá, zda chceme zobrazit vytvořené variace. Po stisknutí ANO se vyobrazí okna s předem zvoleným raportem na obrazovce. Zobrazí se variace B až poslední. Při stisknutí UKAŽ VARIACE se zobrazí písmena (názvy) variace v pořadí, jak se tvořily. Kliknutím do vybrané variace mohu postupně volit všechny písmena variace a tím se mi v aktuálním okně tvoří variace a příslušná barevnice. Počet použitých barev se zachová z původního originálního návrhu. TVOŘENÍ VARIACÍ OBRAZOVKY TVOŘENÍ VARIACÍ OBRAZOVKY PRO SEPARACI 4 BAREV 9

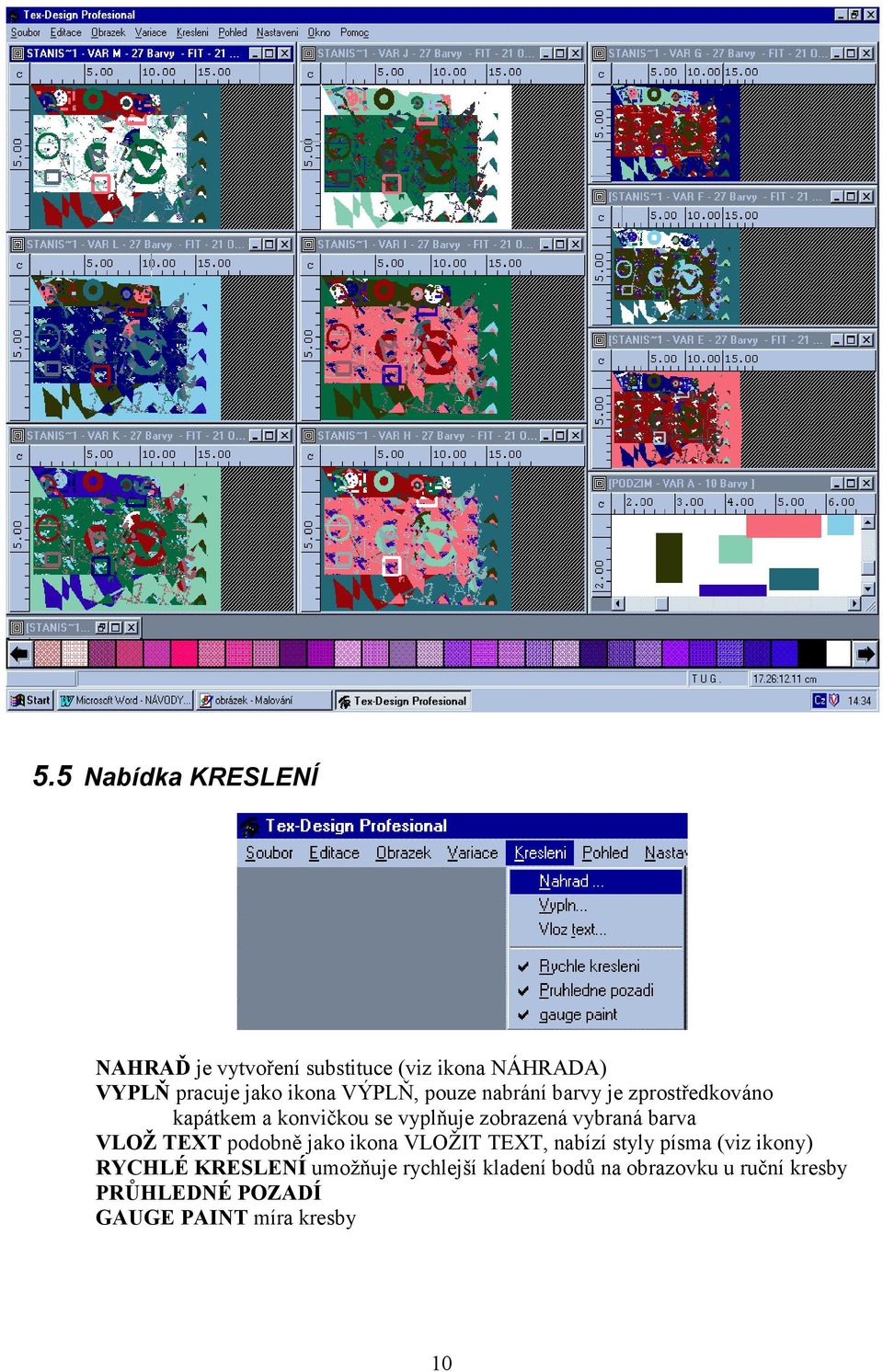

10 5.5 Nabídka KRESLENÍ NAHRAĎ je vytvoření substituce (viz ikona NÁHRADA) VYPLŇ pracuje jako ikona VÝPLŇ, pouze nabrání barvy je zprostředkováno kapátkem a konvičkou se vyplňuje zobrazená vybraná barva VLOŽ TEXT podobně jako ikona VLOŽIT TEXT, nabízí styly písma (viz ikony) RYCHLÉ KRESLENÍ umožňuje rychlejší kladení bodů na obrazovku u ruční kresby PRŮHLEDNÉ POZADÍ GAUGE PAINT míra kresby 10

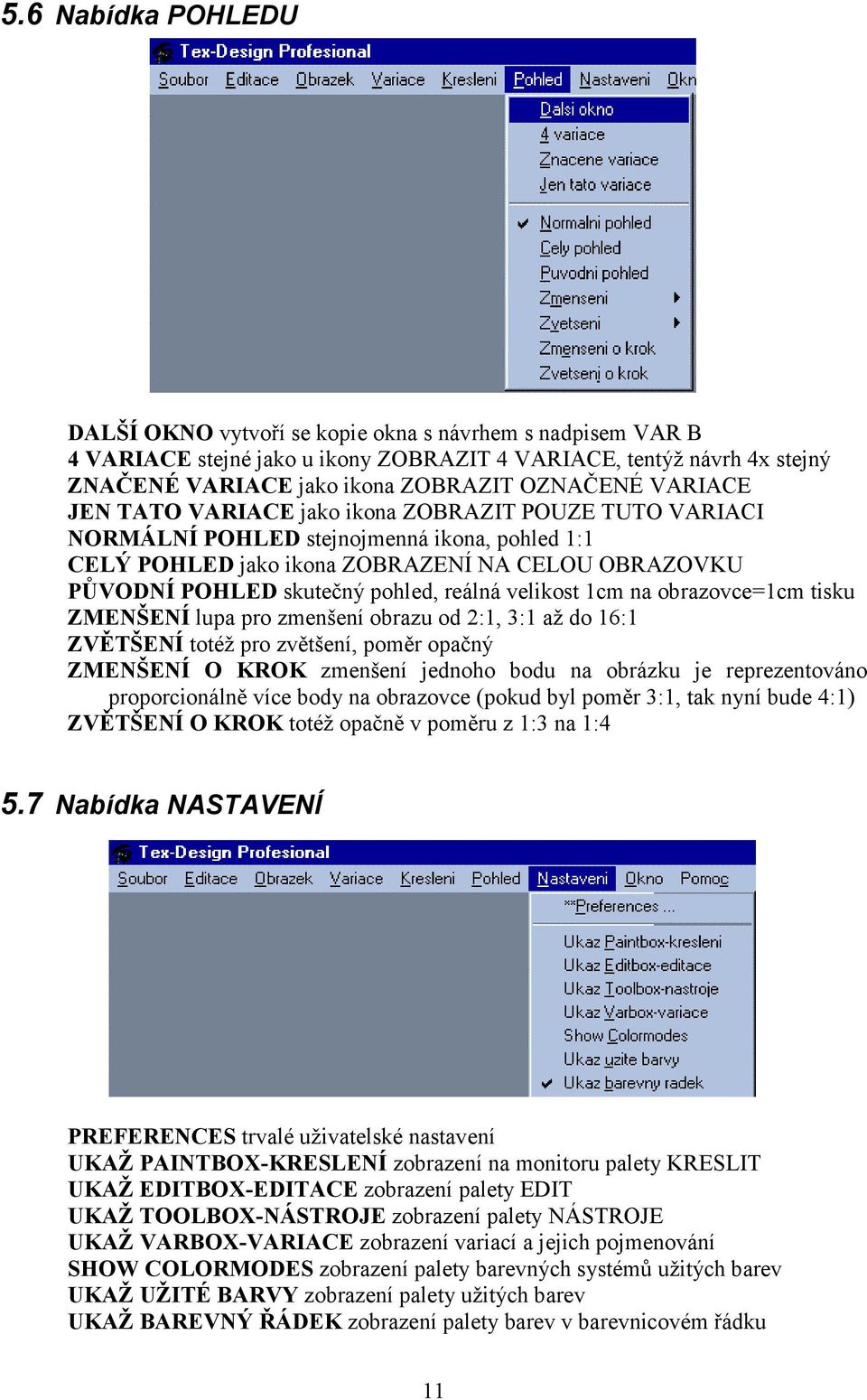

11 5.6 Nabídka POHLEDU DALŠÍ OKNO vytvoří se kopie okna s návrhem s nadpisem VAR B 4 VARIACE stejné jako u ikony ZOBRAZIT 4 VARIACE, tentýž návrh 4x stejný ZNAČENÉ VARIACE jako ikona ZOBRAZIT OZNAČENÉ VARIACE JEN TATO VARIACE jako ikona ZOBRAZIT POUZE TUTO VARIACI NORMÁLNÍ POHLED stejnojmenná ikona, pohled 1:1 CELÝ POHLED jako ikona ZOBRAZENÍ NA CELOU OBRAZOVKU PŮVODNÍ POHLED skutečný pohled, reálná velikost 1cm na obrazovce=1cm tisku ZMENŠENÍ lupa pro zmenšení obrazu od 2:1, 3:1 až do 16:1 ZVĚTŠENÍ totéž pro zvětšení, poměr opačný ZMENŠENÍ O KROK zmenšení jednoho bodu na obrázku je reprezentováno proporcionálně více body na obrazovce (pokud byl poměr 3:1, tak nyní bude 4:1) ZVĚTŠENÍ O KROK totéž opačně v poměru z 1:3 na 1:4 5.7 Nabídka NASTAVENÍ PREFERENCES trvalé uživatelské nastavení UKAŽ PAINTBOX-KRESLENÍ zobrazení na monitoru palety KRESLIT UKAŽ EDITBOX-EDITACE zobrazení palety EDIT UKAŽ TOOLBOX-NÁSTROJE zobrazení palety NÁSTROJE UKAŽ VARBOX-VARIACE zobrazení variací a jejich pojmenování SHOW COLORMODES zobrazení palety barevných systémů užitých barev UKAŽ UŽITÉ BARVY zobrazení palety užitých barev UKAŽ BAREVNÝ ŘÁDEK zobrazení palety barev v barevnicovém řádku 11

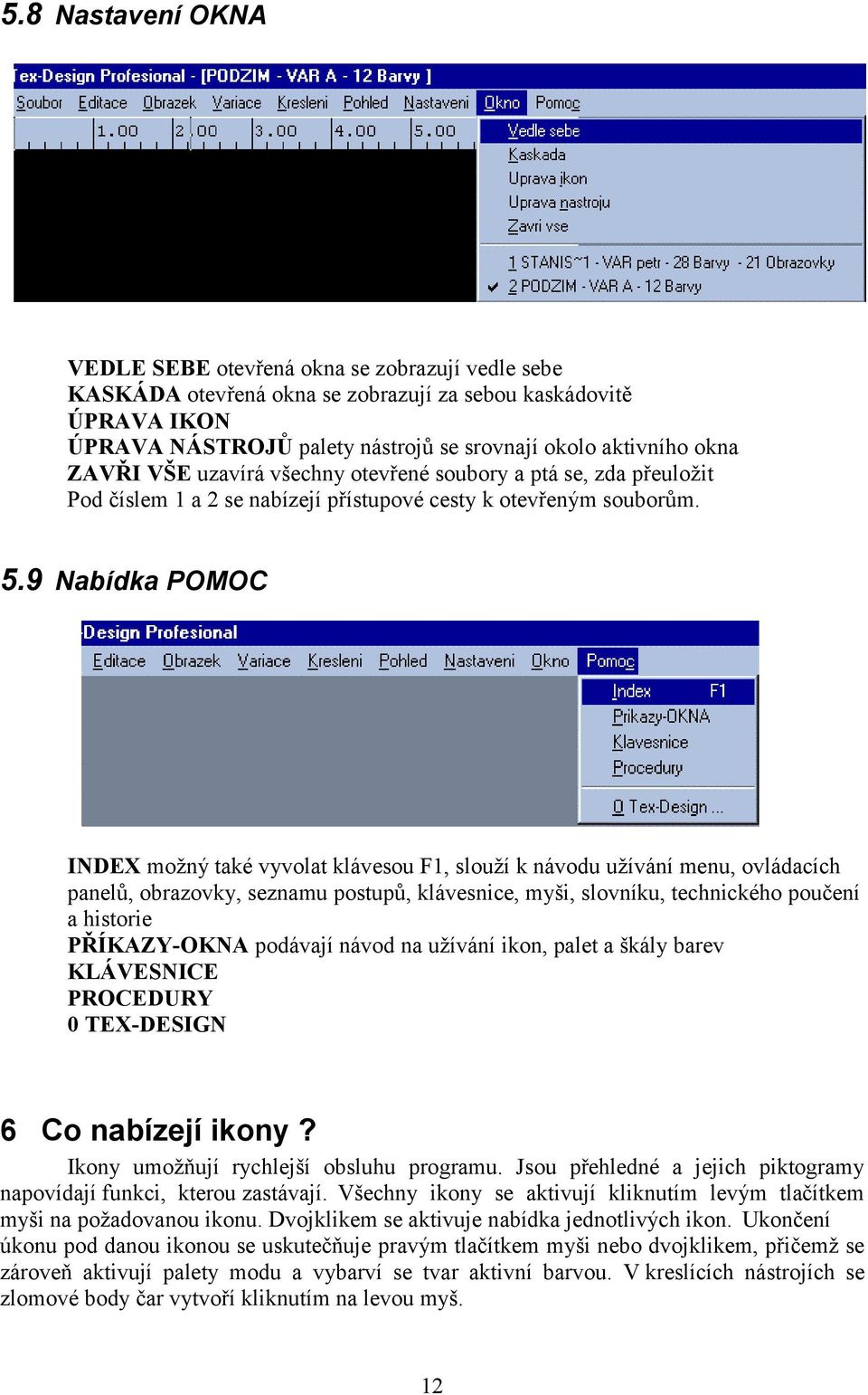

12 5.8 Nastavení OKNA VEDLE SEBE otevřená okna se zobrazují vedle sebe KASKÁDA otevřená okna se zobrazují za sebou kaskádovitě ÚPRAVA IKON ÚPRAVA NÁSTROJŮ palety nástrojů se srovnají okolo aktivního okna ZAVŘI VŠE uzavírá všechny otevřené soubory a ptá se, zda přeuložit Pod číslem 1 a 2 se nabízejí přístupové cesty k otevřeným souborům. 5.9 Nabídka POMOC INDEX možný také vyvolat klávesou F1, slouží k návodu užívání menu, ovládacích panelů, obrazovky, seznamu postupů, klávesnice, myši, slovníku, technického poučení a historie PŘÍKAZY-OKNA podávají návod na užívání ikon, palet a škály barev KLÁVESNICE PROCEDURY 0 TEX-DESIGN 6 Co nabízejí ikony? Ikony umožňují rychlejší obsluhu programu. Jsou přehledné a jejich piktogramy napovídají funkci, kterou zastávají. Všechny ikony se aktivují kliknutím levým tlačítkem myši na požadovanou ikonu. Dvojklikem se aktivuje nabídka jednotlivých ikon. Ukončení úkonu pod danou ikonou se uskutečňuje pravým tlačítkem myši nebo dvojklikem, přičemž se zároveň aktivují palety modu a vybarví se tvar aktivní barvou. V kreslících nástrojích se zlomové body čar vytvoří kliknutím na levou myš. 12

13 Téměř všechny funkce ikon lze získat také z hlavního menu. Rovněž zde vyobrazené palety-boxy lze vyvolat ikonou v nástrojích či z nastavení v menu. 6.1 Co umožňuje paleta KRESLIT? Ikony slouží k nakreslení rovné čáry, čáry od ruky, spojité čáry s inflexními body, kružnice, čtyřúhelníku, polygonu, elipsy, oblouku, obrysu. Je možné zafixovat počáteční bod pro některé druhy útvarů, duplikovat výběr, kreslit vyplněnou Bezierovu křivku, kruh, plný čtyřúhelník a plný polygon. Ohraničené oblasti lze vyplňovat barvami, vyhlazovat křivky, propojovat kontury stínováním, zafixovat barvy proti náhodnému vymazání a sledovat aktuální kreslící barvu Rovná čára nabídka hrotu: kruh, čtverec, obdélník, spray, obvyklý, steh nabídka obvyklý: kreslící čára pod různým úhlem nabídka stehu: volba druhu, tloušťky čáry i stehu, délka stehu, střední linie 13

14 Čára od ruky - tatáž nabídka jako pro čáru rovnou - začíná se kliknutím do obrázku a čára se tvoří tažením myši, která má při tom stlačené levé tlačítko, ukončení vymáčknutím myši Vyhlazovací křivka - spojitá čára, jejíž inflexní body se tvoří v místě kliknutí - volby jsou stejné jako u čáry rovné - čára se zvýrazní až po dvojkliku myši Kružnice - naklikne se střed kružnice a myší se zužuje či rozšiřuje; - nedají se kreslit stehy Čtyřúhelník - tvoří se obdélník od pravého horního rohu soustavným držením myši - CTRL-key tvoří čtverec Polygon drží stále první a poslední bod. Kliknutím se vytvoří jeden z úhlů Elipsa - totéž co kružnice, vytváří se z hlavní osou v x i y směru Oblouk kotví koncové body a střed zaobluje podle táhnoucí myši Obrys klikem na spojitý objekt vytvoří obrysovou linii s hrotem podle volby, jak znázorňuje obrázek v kapitole Nabídka OBRÁZKU/oprava obrysu Jeden pevný bod zafixuje první bod ( platí pro úsečku, kružnici, čtverec, elipsu, oblouk, plný čtverec, plnou kružnici) a nový objekt kreslí opět odtud Rozmnožovaní - definování oblasti výběru ke kopírování podle voleb hrotu (i velikost) SHIFT+levá myš.označení výběru dvojklik vložení Vyplněná Bezierova křivka - drží první bod a poslední při tvorbě obrysové křivky, dvojklikem vyplní objekt. Možno volit barvu a vzor výplně Kruh možná volba výplní jak v oblasti barev tak v oblasti vzorů, které se získají dvojklikem na ikonu 14

15 Plný čtyřúhelník - možná volba výplní, počátek v levém horním rohu, nakliknutí levého tlačítka myši, tažení vykliknutě a ukončení dvojklikem Plný polygon - možná volba výplní, postup identický s předcházejícím Výplň barva nebo vzor z palet; v ikoně KRESLÍCÍ BARVA se zobrazuje aktuální výplň, možnosti volby vzoru jsou znázorněny na předchozím obrázku Výplň z do - nabere se kapátkem a vyplní Vyhlazování - křivou nezaoblenou čáru vyčistí od skoků tak, že do ostřejších úhlů vkládá body. Nutno kliknout na čáru. 15

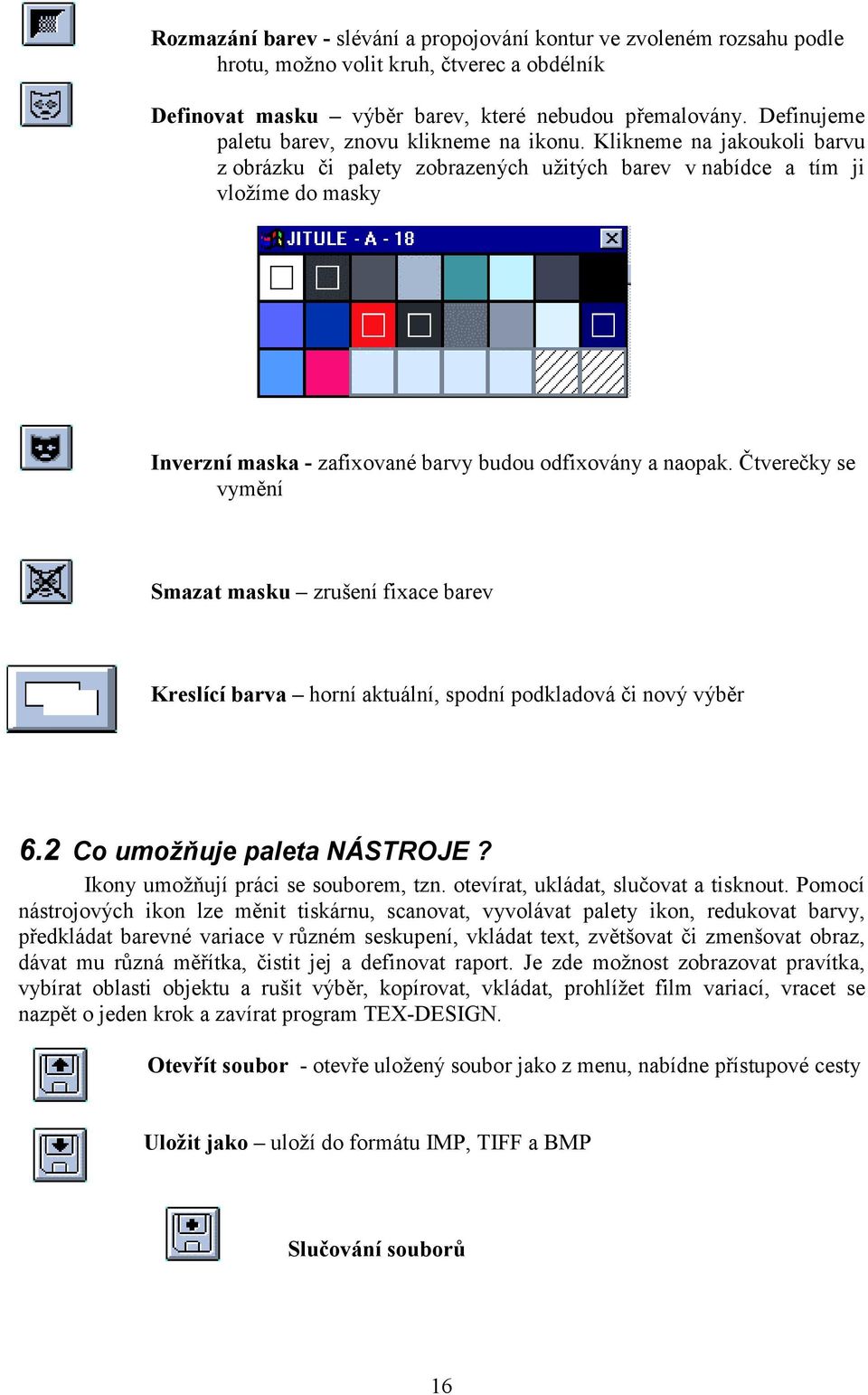

16 Rozmazání barev - slévání a propojování kontur ve zvoleném rozsahu podle hrotu, možno volit kruh, čtverec a obdélník Definovat masku výběr barev, které nebudou přemalovány. Definujeme paletu barev, znovu klikneme na ikonu. Klikneme na jakoukoli barvu z obrázku či palety zobrazených užitých barev v nabídce a tím ji vložíme do masky Inverzní maska - zafixované barvy budou odfixovány a naopak. Čtverečky se vymění Smazat masku zrušení fixace barev Kreslící barva horní aktuální, spodní podkladová či nový výběr 6.2 Co umožňuje paleta NÁSTROJE? Ikony umožňují práci se souborem, tzn. otevírat, ukládat, slučovat a tisknout. Pomocí nástrojových ikon lze měnit tiskárnu, scanovat, vyvolávat palety ikon, redukovat barvy, předkládat barevné variace v různém seskupení, vkládat text, zvětšovat či zmenšovat obraz, dávat mu různá měřítka, čistit jej a definovat raport. Je zde možnost zobrazovat pravítka, vybírat oblasti objektu a rušit výběr, kopírovat, vkládat, prohlížet film variací, vracet se nazpět o jeden krok a zavírat program TEX-DESIGN. Otevřít soubor - otevře uložený soubor jako z menu, nabídne přístupové cesty Uložit jako uloží do formátu IMP, TIFF a BMP Slučování souborů 16

17 Tisk volíme kontrolní parametry Změna tiskárny Skenování volíme nastavení skeneru, COMBO BOX, PRESCAN, GAMMA korekce, Ukázat Colormodes nastavení a ukázka palety ikon barevnice v okně obrazovky Ukázat Paintbox nastavení a ukázka kreslících nástrojů (ikon) Ukázat Editbox nastavení a ukázka editového panelu úprav Ukázat Used Colors nastavení a ukázka užitých barev v návrhu Redukce barev v první tabulce jsou všechny užité barvy a v druhé vybrané zredukované. Obrázek ukazuje stav před začátkem redukce. 17

18 setřídění podle četnosti výskytu zpět setřídění Výběr barev k záměně do celého obrázku za danou barvu se provádí tak, že dvojklik definuje barvu do spodního řádku a CTRL + klik maže vybranou barvu ze spodního řádku. tvorba redukcí: manuálně - klik na okno v horním řádku, klik na barvu ve spodním řádku - zruším ostatní kresbu automaticky nahradí plochy obrázku vytvořené jinými barvami než zredukovanými nejbližším odstínem z palety zredukovaných barev zpět automatická redukce vše definování všech barev do spodního řádku ukázka obrázku se zvolenou redukcí, lze opakovat redukci 18

19 Ukázat variace každému tlačítku je přiřazena variace - dává možnost prohlížet seznam barevných variací - variace vytvořené z menu VARIACE a VARIATIONS USING COLORCHART jsou automaticky zapsány do registru variací Okna kaskáda - zobrazení oken za sebou Okna kachle uspořádání oken vedle sebe po celé obrazovce Vložit text vkládá text podle nastavení Zobrazit čtyři variace ukáže první 4 vytvořené variace rozložené na obrazovce Zobrazit označené varianty ukáže všechny vytvořené variace návrhu 19

20 Zobrazit pouze tuto variaci zobrazuje variaci aktivního obrázku, ostatní variace jsou minimalizovány Lupa (zvětšení) umožňuje zvětšit obraz podle vytvořeného čtyřúhelníku vzniklého tažením myši z levého horního rohu. Ukončení výběru se potvrdí dvojklikem. Zmenšení vrací do původního základního zobrazení Normální pohled Zobrazení na celou obrazovku Skutečný pohled reálný, 1cm obrazovky = 1cm tisku Čistění (guma) všechno nebo výběr lasem - volba intenzity gumy, stejné jako z menu ČIŠTĚNÍ OBRAZOVKY Definování raportu bez opakování, vertikálně, horizontálně - celý, polovina, třetina, čtvrtina, pětina - možno definovat kroky v bodech, cm, palcích - zobrazení mřížky 20

21 Ukázat pravítka možnost automatického rolování okna při nastavení z menu Vybrat oblast umožňuje červeným čtyřúhelníkem vybrat oblast ke kopírování do jiného souboru apod. Zrušit výběr Vybrat vše Fiktivní automatický výběr Kopírovat kopíruje vybranou oblast do schránky Kopírovat oblast vybranou mnohoúhelníkem Vložit vloží obsah schránky do obrázku Zpět vrací poslední operaci Prohlížení filmu zobrazování aktivních barev z aktivní obrazovky v černi, ostatní neaktivní barvy se zobrazují v odstínech šedi 21

22 Zavřít zavření programu TEX-DESIGN, dialogové okno se zeptá, zda se mají uložit zpracovávané soubory před zavřením 6.3 Co umožňuje paleta EDIT? Edit zpracovává graficky návrh jako celek. Umožňuje manipulaci s návrhem jako je přesun a kopírování. Zprostředkovává záměnu barev či vzoru, změnu kurzoru, proporcí velikosti vybrané oblasti. Vybranou oblast lze dále zpracovávat rotací, horizontálním a vertikálním zrcadlením a sešikmením do strany. Přesunout pravoúhlou oblast začne se vybráním pravoúhlé oblasti nakliknutím levého horního rohu, tažením myši, ukončením dvojklikem. Nyní se musí znovu uchopit vybraná oblast a se stlačeným levým tlačítkem přetáhnout vybranou oblast do požadovaného místa. Při dalším dvojkliku se kopíruje vybraná oblast. Místo prvního výběru má barvu pozadí, většinou bílou. Kopírovat pravoúhlou oblast princip je podobný jako u přesunu, ale oblast prvního vybrání zůstává s vytvořeným motivem beze změn. Kopírování lze opět opakovat s každým následujícím dvojklikem s motivem prvně vybrané oblasti. Náhrada slouží k záměně barvy či vzoru výběr barvy pro záměnu (v levém rámečku) výběr oblasti k záměně výběr mnohoúhelníku z obrázku k záměně výběr nové barvy (v levém rámečku) nová barva či pozadí (v pravém rámečku) 22

23 Nejprve je nutné kliknout na trojúhelník, pak kliknout na barvu v obrázku. Tato barva se zobrazí v levém čtverci. Po stisknutí ikony výběru se ztratí dialogové okno a je možné vymezit oblast záměny barvy. Dvojklikem se potvrdí vybraná oblast a s tím se objeví dialogové okno substituce. Stejným způsobem lze vybrat nepravidelnou oblast lasem. Pokud se mění pouze barva za barvu, stačí kapátkem nabrat požadovanou novou barvu. Ta se objeví v pravém čtverci. Potvrdí se změna tlačítkem substituce. Měníme-li barvu za motiv z jiného souboru, pak místo kapátka stiskneme mašličku, čímž se zobrazí dialogová okna výběru souboru spolu s volbou vlastností vkládaného souboru, jako je redukce a podmínky spojení, ty však volíme až po nahrání souboru. První obrázek ukazuje již upravená nahraný soubor. 23

24 Přesunout oblast ve tvaru polygonu přesouvá se pouze obrázek nad podkladem a opět platí stejná pravidla jako u přesunu pravoúhlé oblasti Kopírovat oblast ve tvaru polygonu kopíruje oblast i několikrát za sebou viz text ke kopírování pravoúhlé oblasti Změna tvaru kurzoru pomáhá sledovat rozměry v návrhu podle měřítek Změna tvaru kurzoru střídá se s souřadnicovým systémem Změna proporcí pro pravoúhlou oblast se provádí tak, že se vytvoří čtyřúhelník, ukončí dvojklikem a na požadované místo se nakreslí myší z levého horního rohu nový čtyřúhelník, který ovšem drží proporční velikosti x a y osy. Motiv se objeví zmenšený nebo zvětšený. Změna velikosti oblasti podmínky tvorby jsou shodné s ikonou změny proporcí, je však možné vytvářet různé deformace tvarů vzorového motivu Rotace pravoúhlé oblasti, možnost výběru stupně, pomocí CTRL-key otáčení po 45 24

25 Horizontální zrcadlení pravoúhlé oblasti, přičemž nejprve po stisknutí se musí myší vytvořit zrcadlící oblast zrcadlení protějšku doleva zrcadlení bodů ve střídě zrcadlení protějšku doprava Vertikální zrcadlení totéž co horizontální Vychýlení šikmí pravoúhlou oblast, přičemž podklad motivu zůstává a obvykle je potřeba ho odstranit překreslením. 25

26 6.4 Co umožňuje paleta BARVY? Barevné systémy jsou k dispozici v paletě BARVY. Je rozdíl, zda pracujeme s systému RGB (red, green, blue) nebo v systému CMYK (cyanid, magenta, yellow a black). Rozdíl je nejen v tom, jak se odstíny z těchto barev skládají, ale také jak jsou jasné a výrazné při tisku. Program nabízí samostatnou tvorbu odstínů, korekci odstínu, sytosti a jasu, regulaci těchto parametrů ve čtverci jas-kontrast, registrace barev, vyhledávání registrů a pojmenovávání užitých barevnic a módních často užívaných barev. Barevný mód RGB možná změna barvy pomocí změny poměru červené, zelené a modré barvy číselně, výběrem z lišty barev, ikonami pro záměnu. Postup je následující: klikneme na ikonu módu, klikneme na barvu do obrázku, v tom se v obdélnících změny objeví barva, kterou chceme odstranit, její souřadnice poměru barev RGB. Odstín měníme buď posuvem na stupnicích nebo číselně. Nově vytvořený odstín se zobrazuje v horním obdélníku. Jsme-li spokojeni s tónem, který se rovněž zobrazuje v návrhu na ploše, potvrdíme barvu. Můžeme ovšem také pokračovat v hledání příhodnějšího odstínu. Barevný mód CMYK totéž co RGB s barvami majenta, yellow, cyanid a black. Když jsou jednotlivé barvy v maximální výšce, tak se jeví směs těchto barev jako černá, opačně jako bílá. 26

27 Barevný mód HSV možná změna barvy, sytosti a světlosti (odstín, sytost, jas) Barevný mód NCS není k dispozici JAS KONTRAST ve čtverci je možná regulace kontrastu a jasu (±100 %) 27

28 Registrace barev záměna či výběr barevné registrace z 1.kolonky - vytváření nové registrace klikem na ikonu - zrušení registrace klikem na ikonu - šipky umožňují prohlížení registrace vyhledání existujících registrů ; do textového pole název požadovaného odstínu vlož barvu do obrázku výběr barvy z obrázku do registru znovuobjevení barev - registrace barev třídění dle barev registrace označení všech barev smazání označených barev vytvoření palety barev v registru tisk všech stran registru tisk vybrané barvy hledání a výměna barvy registrace barev k užití nakliknutí ikony a barvy v obrázku 28

29 vložení nové barvy z obrázku změna barev RGB smazání barvy z registru vyhledá název v barevném systému PANTONE pro barvu nejvíce podobnou vybrané 7 Co nabízí obrazovka programu? LIŠTA BAREV umožňuje výběr jakékoli připravené barvy z obrazovky, jichž je celkem 99 na 101 ikonkách. Posun je prováděn postranními šipkami. Posouvá pás barev o jednu pozici doleva Posouvá pás barev o jednu pozici doprava STAVOVÝ ŘÁDEK je lišta, na které se píše v češtině nebo angličtině prováděná operace ROLOVÁTKA umožňují pohyb po celém obrázku pomocí posuvek nebo trojúhelníčku v ose x a y POJMENOVÁNÍ PROGRAMU spolu se jménem případného otevřeného souboru IKONY K OKNU PROGRAMU slouží ke složení programu, k částečnému rozložení a k zavření programu 29

30 OBRAZOVKA PŘI SPUŠTĚNÍ PROGRAMU A OTEVŘENÍ SOUBORU: ZPRACOVALA: Ing. Stanislava Krupová Případné dotazy jsem k dispozici konzultovat. 30
