Sociomap Viewer Uživatelský manuál. Verze 3

Transkript

1 Sociomap Viewer Verze 3 1

2 OBSAH: Sociomap Viewer Základní popis... 3 Panel nástrojů Vieweru Nástroje... 4 Bílé pozadí:... 4 Pohled shora po spuštění:... 4 Zobrazit panely:... 5 Klávesové zkratky:... 5 Česky/English:... 5 Minimalizace okna... 5 Zobrazení na celou obrazovku... 6 Obnovení okna... 6 Zavření okna... 6 Panel nástrojů Sociomapy... 6 Informace o Sociomapě... 7 Zobrazení významných vztahů... 7 Zobrazení významných oblastí... 8 Zobrazení týmů (podskupin)... 9 Nastavení objektů Sociomapy Zobrazovat objekty: Zobrazovat značky: Zobrazovat názvy: Anonymizovat: Tabulka objektů: Zvýraznění mapy Reliéf Černobílé zobrazení Horní polovina černobíle Střední vrstva černobíle Dolní polovina černobíle Stínovaný/normání povrch Uložit sociomapu jako PDF Zavřít Sociomapu Sekce popisků doplňkových údajů zobrazených na Sociomapě Panel s informacemi o pozicích a výšce na Sociomapě Interaktivní barevná škála Ovládací panel pro otáčení a změnu velikosti Sociomapy Animace sociomapy Práce s více sociomapami Manipulace s ikonami SMX souborů a miniaturami sociomap Srovnávací mód

3 Základní popis Tento software slouží k interaktivnímu prohlížení a prezentaci Sociomap, konkrétně umožňuje otevření souborů ve formátu SMX. Sociomap Viewer je k dispozici on-line, má však i svou off-line verzi, která je funkční na operačních systémech Windows, Macintosh i Linux. Pro všechny partnery společnosti QED GROUP, a.s. je tento software k dispozici zdarma. Díky zabudované funkci automatické aktualizace jsou tak veškeré inovace, úpravy a novinky jeho uživatelům připojeným k internetu prakticky okamžitě k dispozici. Sociomap Viewer lze využít především k: 2D a 3D otáčení a nastavení velikosti Sociomapy popisu základních parametrů Sociomapy zobrazení doplňkových informací do Sociomapy (jako například šipky, podskupiny, soudržnosti apod.) využití interaktivní barevné škály se zvýrazňováním prvků s konkrétní výškou na Sociomapě současnému prohlížení dvou Sociomap najednou ve srovnávacím módu ke spouštění animací uložení Sociomapy v PDF formátu anonymizaci objektů na Sociomapě a k mnohému dalšímu (viz níže) Hlavním prvkem okna Vieweru je Sociomapa. Nahoře uprostřed je uveden její název. V levo nahoře se nachází panel nástrojů pro Sociomapu, u kterého se případně zobrazují také názvy doplňkových údajů v Sociomapě. Pod Sociomapou jsou k dispozici popisy pozic a výšky. Vpravo od sociomapy je umístěna interaktivní barevná škála. Vlevo dole jsou k dispozici náhledy Sociomap, které mohou být zobrazeny. V pravém dolním rohu pak naleznete ovládací panel pro otáčení a změnu velikosti Sociomapy. Interaktivní Sociomapa Panel nástrojů Vieweru Panel nástrojů Sociomapy Název Sociomapy Oblast popisků zobrazovaných doplňkových údajů Náhledy sociomap Interaktivní škála Ovládací panel pro otáčení a zoomování Sociomapy 3

4 Panel nástrojů Vieweru Zde jsou k dispozici funkce týkající se celého Vieweru, celého jeho okna. Nástroje Po kliknutí se zobrazí kontextové menu, ve kterém můžete volit různá nastavení vzhledu svého Sociomap Vieweru. Tato nastavení nástrojů zůstávají platná pro jakoukoli otevřenou Sociomapu a jsou uchovány i po zavření a opětovném spuštění Vieweru. BÍLÉ POZADÍ: Máte možnost zvolit bíle pozadí Vieweru místo modrého. POHLED SHORA PO SPUŠTĚNÍ: Sociomapa je při otevření vždy nejprve ve 2D pozici (v pozici pohledu shora). 4

5 ZOBRAZIT PANELY: Umožňuje skrýt všechny panely a popisky, zobrazena je pouze Sociomapa a náhledy Sociomap. KLÁVESOVÉ ZKRATKY: Zobrazí se tabulka s výpisem klávesových zkratek, které mohou být použity pro rychlé a efektivní ovládání Sociomap Vieweru. ČESKY/ENGLISH: Můžete měnit jazyk Vieweru. Změna se týká pojmenování funkcí Vieweru, eru, netýká se popisu pozic a výšky na Sociomapě. Minimalizace okna Po kliknutí bude okno minimalizováno. Původní nastavení zobrazovaných parametrů zůstává zachováno. 5

6 Zobrazení na celou obrazovku Okno Sociomap Vieweru bude zvětšeno na celou obrazovku. Opětovné kliknutí vrátí velikost okna do původní podoby. Obnovení okna Vrátí okno do původně nastavené velikosti z té maximalizované, případně jej po další kliknutí následně znovu maximalizuje. Zavření okna Po kliknutí se Sociomap Viewer zavře. Nastavení z panelu nástrojů budou funkční i po opětovném spuštění. Panel nástrojů Sociomapy Panel pro nastavování týkající se Sociomapy může obsahovat tyto nástroje: Informace o Sociomapě Zobrazení významných vztahů Zobrazení významných oblastí Zobrazení týmů (podskupin) Nastavení objektů Sociomapy Zvýraznění oblastí na Sociomapě Uložit sociomapu jako PDF Nástroje, které jsou k dispozici, pouze pokud byly příslušné údaje k Sociomapě přidány jejím autorem (pokud jsou obsaženy v souboru SMX). Nástroje, které jsou k dispozici při prohlížení jakékoli Sociomapy. Konkrétní počet nástrojů je variabilní pro každou Sociomapu, podle toho, které údaje v ní mohou být zobrazeny (které údaje obsahuje příslušný soubor formátu SMX). Informace o Sociomapě, zobrazení významných vztahů a zobrazení oblastí a týmů jsou k dispozici, pouze pokud byly k Sociomapě tyto údaje přidány. Vždy jsou k dispozici ici nastavení vzhledu Sociomapy, zvýraznění oblastí na Sociomapě a uložení Sociomapy do PDF. 6

7 Informace o Sociomapě Zobrazí informace o Sociomapě. Zobrazení významných vztahů Zobrazí šipky mezi zobrazovanými objekty na Sociomapě. Šipky mohou být vykresleny všechny najednou, nebo pro každý objekt zvlášť. Po kliknutí se zobrazí kontextové menu s nabídkou typů šipek, které mohou být zobrazeny. Většinou je k dispozici pouze jeden typ, ale může jich být více. Kliknutím na název šipek v kontextovém menu se šipky zobrazí. Chcete-li zobrazovat šipky pro každý objekt na Sociomapě jednotlivě, zaškrtněte v kontextovém menu možnost individuální šipky. Kliknutím na jméno objektu na Sociomapě pak zobrazíte pouze jeho vlastní šipky. Všechny šipky, které jsou na Sociomapě zobrazeny, mají uvedeny svůj název pod názvem Sociomapy. Pokud je k dispozici ještě podrobnější popis šipek, objeví se po zobrazení šipek ve zvláštním okně. 7

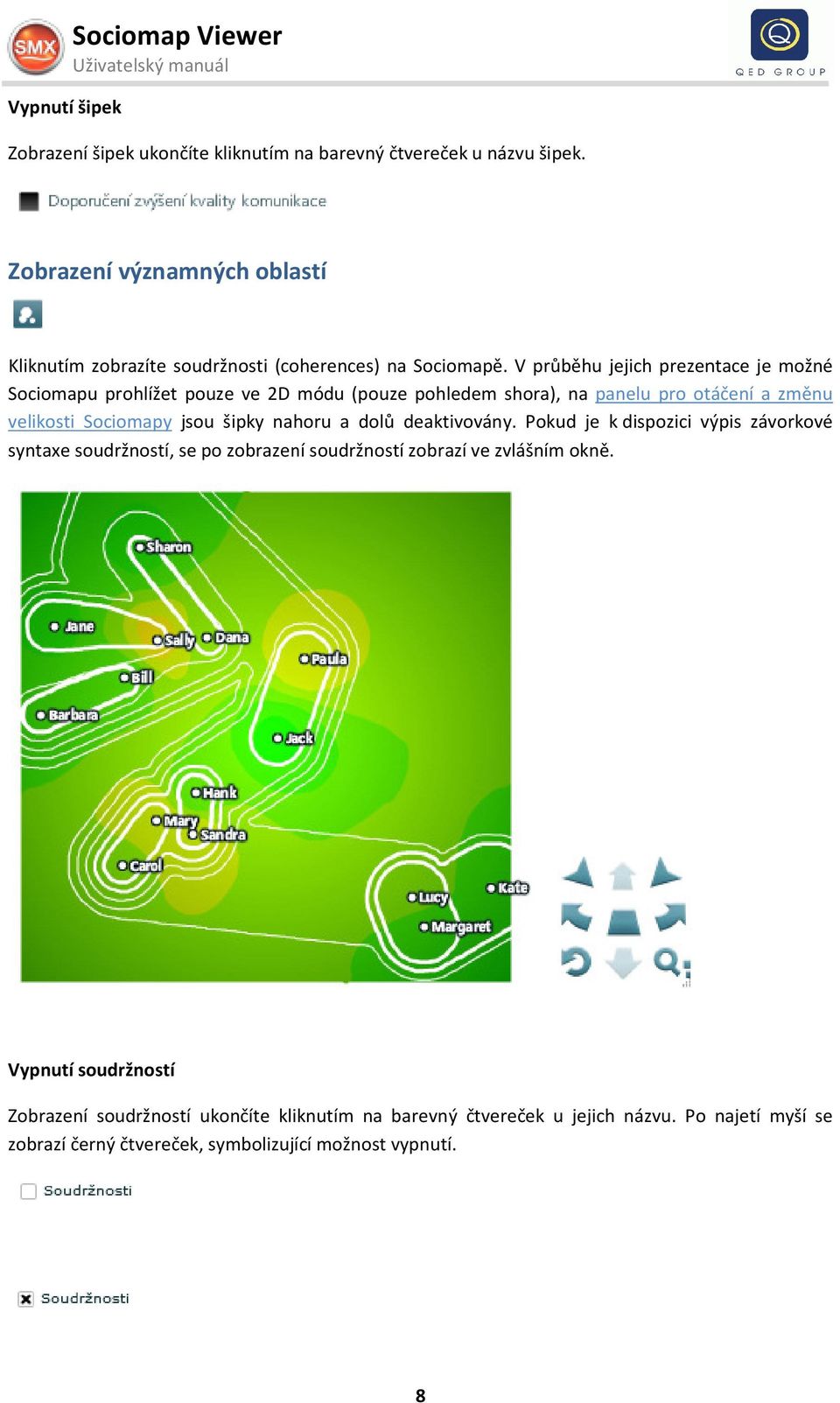

8 Vypnutí šipek Sociomap Viewer Zobrazení šipek ukončíte kliknutím na barevný čtvereček u názvu šipek. Zobrazení významných oblastí Kliknutím zobrazíte soudržnosti (coherences) na Sociomapě. V průběhu jejich prezentace je možné Sociomapu prohlížet pouze ve 2D módu (pouze pohledem shora), na panelu pro otáčení a změnu velikosti Sociomapy jsou šipky nahoru a dolů deaktivovány. Pokud je k dispozici výpis závorkové syntaxe soudržností, se po zobrazení soudržností zobrazí ve zvlášním okně. Vypnutí soudržností Zobrazení soudržností ukončíte kliknutím na barevný čtvereček u jejich názvu. Po najetí myší se zobrazí černý čtvereček, symbolizující možnost vypnutí. 8

9 Zobrazení týmů (podskupin) Po kliknutí se zobrazí kontextové menu, které obsahuje výpis všech týmů (podskupin), které jsou u Sociomapy k dispozici. Zobrazit lze každý tým zvlášť, nebo všechny najednou pomocí zvolení možnosti Zobrazit vše. Každý tým může být ze Sociomapy odebrán zvlášt, pomocí kliknutí na jeho název. Jinou možností je také kliknutí na barevný čtvereček v sekci popisků doplňkových údajů. Každý tým, který je na Sociomapě zobrazen, má uveden svůj vedle panelu nástrojů. Kliknutím na tento název týmu se ve zvláštním okně zobrazí podrobnější popis tohoto týmu (pokud je u daného týmu k dispozici). Tímto způsobem lze mezi popisky jednotlivých týmů přepínat. 9

10 Vypnutí týmů (podskupin): Při najetí myší na barevný čtvereček u příslušného týmu se na něm zobrazí černý křížek. Na tento barevný čtvereček stačí kliknout a zobrazení daného týmu na Sociomapě se ukončí. Nastavení objektů Sociomapy Po kliknutí se zobrazí kontextové menu s různými možnostmi nastavení zobrazování objektů Sociomapy. ZOBRAZOVAT OBJEKTY: V případě, že je tato možnost zaškrtnuta, objekty na Sociomapě jsou zobrazeny, pokud není označena, pak je Sociomapa zobrazena bez objektů. ZOBRAZOVAT ZNAČKY: Tento příkaz se týmových Sociomap netýká, vzhled Sociomapy je na zaškrtnutí této volby nezávislý. 10

11 ZOBRAZOVAT NÁZVY: V případě, že je tato možnost zaškrtnuta, objekty na Sociomapě jsou zobrazeny s názvy (se jmény), pokud není označena, pak je Sociomapa zobrazena bez názvů. ANONYMIZOVAT: Po zatrhnutí této možnosti bude jméno každého objektu nahrazeno anonymním kódem sestávajícím z písmene O a čísla. Na klíč přidělených kódů se můžete podívat do tabulky objektů. Pokud máte sadu Sociomap se stejnými objekty (například několik Sociomap pro ten samý tým), oceníte automatickou funkci Sociomap Vieweru, která zajistí, že objekt má při anonymizaci vždy přidělen stejný kód. K dešifrování Sociomap tak stačí jedna tabulka objektů. Pokud máte v nastavení zvolenu anonymizaci objektů, bude každá Sociomapa, kterou následně Viewerem otevřete, anonymizovaná. 11

12 TABULKA OBJEKTŮ: Tabulka objektů obsahuje původní názvy objektů (jména členů týmu) spolu s kódy, které jim byly při anonymizaci přiděleny. Tabulka může být zkopírována do schránky a uložena v jiném dokumentu. Zvýraznění mapy Po kliknutí se zobrazí kontextové menu s možnými zvýrazněními Sociomapy. Jednotlivé možnosti zvýraznění se dají kombinovat. Můžete současně zaškrtnout více variant, které se budou kombinovat, například zvýraznit střední vrstvu i horní polovinu najednou a ještě Sociomapu vykreslit s reliéfem (viz zaškrtnuté možnosti na obrázku). 12

13 RELIÉF Na Sociomapě lze vykreslit zvýraznění vrstevnic, které usnadňuje rozlišování výšky různých objektů. Především v situaci, kdy se většina objektů nachází v zelených vrstvách, může tento mód zobrazení napomoci k adekvátnímu vnímání výšky. Při vykreslení reliéfu není možné se Sociomapou otáčet nebo měnit její velikost. Ovládací panel je deaktivován. Po vypnutí tohoto druhu zobrazení se omezené funkce znovu aktivují. ČERNOBÍLÉ ZOBRAZENÍ Sociomapu je možné také vykreslit v černobílém provedení, kdy vysoké oblasti (pozice na Sociomapě) jsou světlé a nízké zase tmavé. V černobílém provedení je také interaktivní škála Sociomapy. 13

14 HORNÍ POLOVINA ČERNOBÍLE Při zaškrtnutí se všechny objekty ležící nad střední hodnotou škály označí šedou barvou. STŘEDNÍ VRSTVA ČERNOBÍLE Při zaškrtnutí se výška odpovídající střední hodnotě škály na Sociomapě vybarví šedou barvou. Objekty pod touto vrstvou se nacházejí v dolní polovině, objekty nad touto vrstvou v polovině horní. DOLNÍ POLOVINA ČERNOBÍLE Při zaškrtnutí se všechny objekty ležící pod střední hodnotou škály označí šedou barvou. 14

15 STÍNOVANÝ/NORMÁNÍ POVRCH Dvě možnosti nastavení kvality zobrazení. Normální kvalita je méně náročná na procesor, doporučujeme ji využívat na méně výkonných počítačích. Při normální kvalitě není na Sociomapě vykresleno stínování. Uložit sociomapu jako PDF Uloží sociomapu do formátu PDF. Sociomapa je vždy uložena ve stejné pozici, jako je právě nastavena ve Vieweru včetně zobrazených šipek a týmů (podskupin). Také je k ní přiložen její název a popisy pozic a výšky na Sociomapě spolu s barevnou škálou. Zavřít Sociomapu Zobrazuje se v pravém horním rohu. Příkaz ukončí prezentaci právě otevřené Sociomapy, přičemž Viewer zůstává stále otevřený. Po zavření Sociomapy Vám Viewer nabídne otevření Sociomap dalších. Pokud jste již ve Vieweru nějaké Sociomapy otevírali, jsou Vám nabídnuty k rychlému 15

16 otevření. Stačí na příslušný název kliknout a Sociomapa se otevře. Pro otevření jiného souboru SMX je třeba klinknout na tlačítko SMX v pravém horním rohu a následně vybrat a zvolit soubor. Sekce popisků doplňkových údajů zobrazených na Sociomapě V levé dolní části Sociomap Vieweru se při zobrazení doplňkových údajů na Sociomapě (šipky, soudržnosti, týmy) automaticky zobrazí jejich popisky. Mezi popisky zobrazených prvků se dá přepínat kliknutím na jejich název v pravé horní části Vieweru: Pokud jsou navíc k dispozici komentáře či popisky k objektům na Sociomapě, lze je zobrazit kliknutím na daný objekt na interaktivní Sociomapě. Tyto popisky se objeví ve žlutém rámečku při najetí myší na daný objekt na Sociomapě. 16

17 Panel s informacemi o pozicích a výšce na Sociomapě Pozice a výška jsou hlavními charakteristikami každé Sociomapy. Jejich popis umožňuje správné čtení a interpretování Sociomapy. Informace o výšce na Sociomapě jsou doplněny interaktivní barevnou škálou s popisem jejích bodů. Při vytváření PDF dokumentů jsou tyto informace vždy k Sociomapě přiloženy. Interaktivní barevná škála Na barevné škále jsou jednotlivé objekty označeny malými bublinami. Pokud má více objektů stejnou výšku, pak je příslušná bublina větší. Jednotlivé stupně škály jsou také popsány slovními nebo číselnými popisky, tak aby byl zřejmý jak rozsah škály, tak rozsah hodnot výšek, které se mezi objekty vyskytly. Při najetí myší na jednotlivé bubliny na barevné škále se na Sociomapě zvýrazní jména objektů s touto příslušnou výškou. Ovládací panel pro otáčení a změnu velikosti Sociomapy Šipky nahoru a dolů mění úhel pohledu na Sociomapu, šipky v pravo a vlevo otáčejí Sociomapu po směru a proti směru hodinových ručiček. Čtverec uprostřed zobrazí Sociomapu ve 2D pozici v pohledu shora). Pomocí lupy můžete zvětšovat (přibližovat) a zmenšovat (oddalovat) Sociomapu. Po stisku tlačítka pro automatické otáčení se mapa sama otáčí, dokud ji stiskem stejného tlačítka nezastavíte v požadované pozici. K otáčení a změny velikosti Sociomapy lze také používat šipky na 17

18 klávesnici, případně numerickou klávesnici, i, jejíž čísla kopírují příkazy na panelu (viz obrázek níže). Ovládání Sociomapy je zcela neaktivní při vykreslení reliéfu Sociomapy, některé funkce jsou omezeny při zobrazení soudržností. Animace sociomapy Pokud má Vaše Sociomapa možnost animace, zobrazí se v levém dolním rohu tlačítko spuštění animace a posuvník (průběh animace). Pokud animaci spustíte, změní se tlačítko spuštění na tlačítko stop. V průběhu animace nelze e používat panel nástrojů sociomapy, před spuštěním animace ale lze nastavit zobrazování týmů a objektů. Tlačítko spuštění animace Průběh animace 18
