1 Zóny a pravidla UŽIVATELSKÁ PŘÍRUČKA Verze /2014

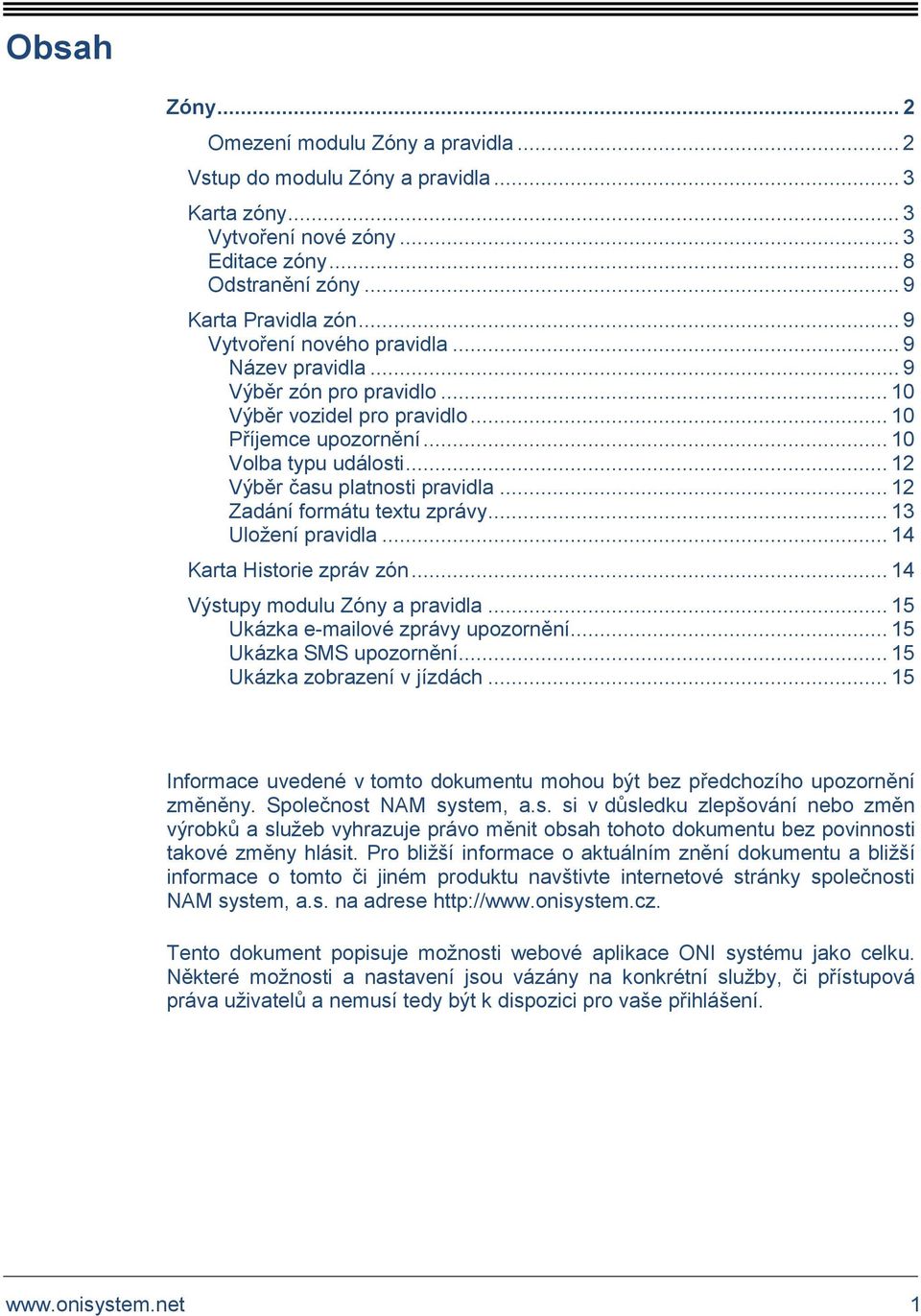

2 Obsah Zóny... 2 Omezení modulu Zóny a pravidla... 2 Vstup do modulu Zóny a pravidla... 3 Karta zóny... 3 Vytvoření nové zóny... 3 Editace zóny... 8 Odstranění zóny... 9 Karta Pravidla zón... 9 Vytvoření nového pravidla... 9 Název pravidla... 9 Výběr zón pro pravidlo Výběr vozidel pro pravidlo Příjemce upozornění Volba typu události Výběr času platnosti pravidla Zadání formátu textu zprávy Uložení pravidla Karta Historie zpráv zón Výstupy modulu Zóny a pravidla Ukázka ové zprávy upozornění Ukázka SMS upozornění Ukázka zobrazení v jízdách Informace uvedené v tomto dokumentu mohou být bez předchozího upozornění změněny. Společnost NAM system, a.s. si v důsledku zlepšování nebo změn výrobků a služeb vyhrazuje právo měnit obsah tohoto dokumentu bez povinnosti takové změny hlásit. Pro bližší informace o aktuálním znění dokumentu a bližší informace o tomto či jiném produktu navštivte internetové stránky společnosti NAM system, a.s. na adrese Tento dokument popisuje možnosti webové aplikace ONI systému jako celku. Některé možnosti a nastavení jsou vázány na konkrétní služby, či přístupová práva uživatelů a nemusí tedy být k dispozici pro vaše přihlášení. 1

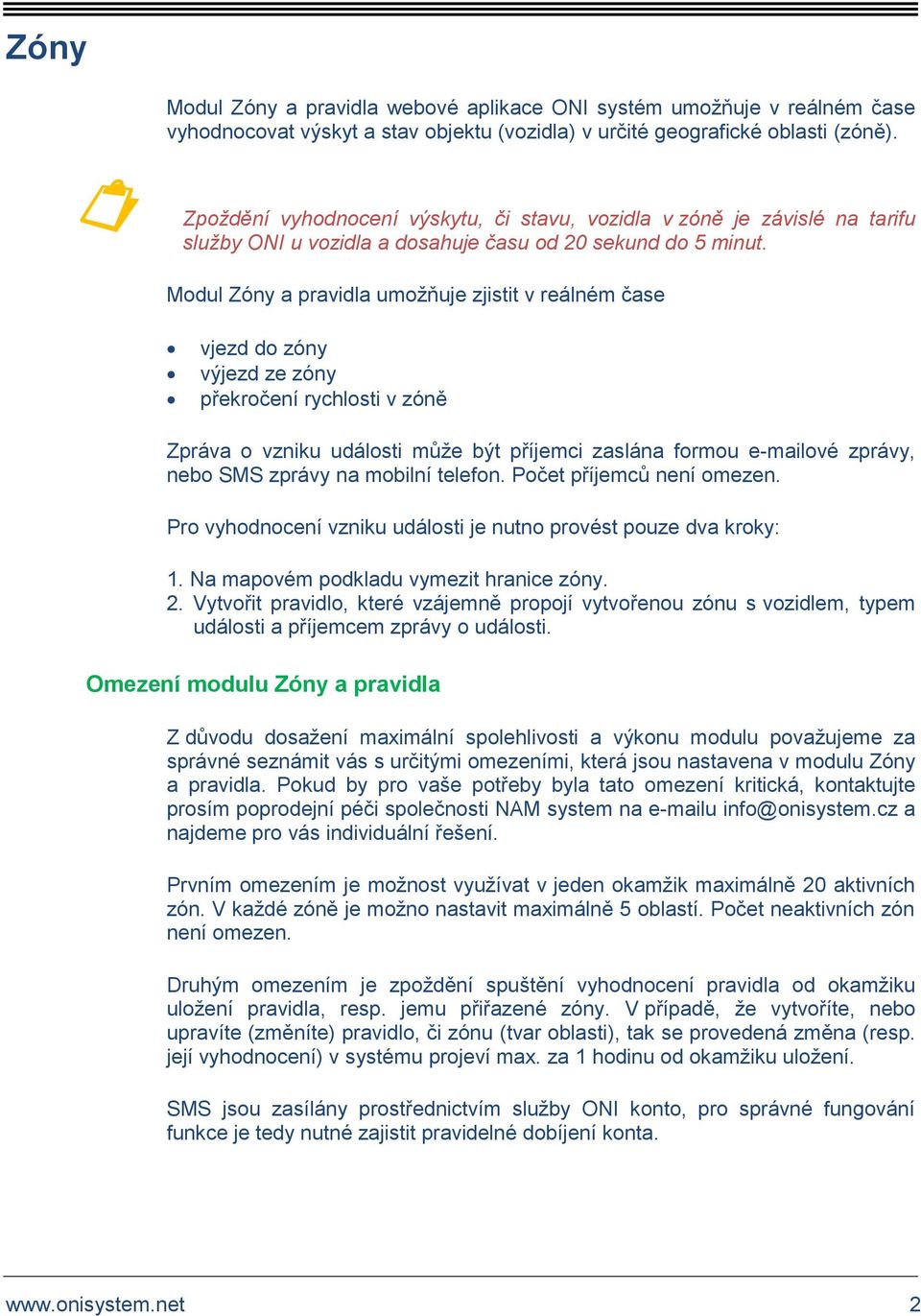

3 Zóny Modul Zóny a pravidla webové aplikace ONI systém umožňuje v reálném čase vyhodnocovat výskyt a stav objektu (vozidla) v určité geografické oblasti (zóně). Zpoždění vyhodnocení výskytu, či stavu, vozidla v zóně je závislé na tarifu služby ONI u vozidla a dosahuje času od 20 sekund do 5 minut. Modul Zóny a pravidla umožňuje zjistit v reálném čase vjezd do zóny výjezd ze zóny překročení rychlosti v zóně Zpráva o vzniku události může být příjemci zaslána formou ové zprávy, nebo SMS zprávy na mobilní telefon. Počet příjemců není omezen. Pro vyhodnocení vzniku události je nutno provést pouze dva kroky: 1. Na mapovém podkladu vymezit hranice zóny. 2. Vytvořit pravidlo, které vzájemně propojí vytvořenou zónu s vozidlem, typem události a příjemcem zprávy o události. Omezení modulu Zóny a pravidla Z důvodu dosažení maximální spolehlivosti a výkonu modulu považujeme za správné seznámit vás s určitými omezeními, která jsou nastavena v modulu Zóny a pravidla. Pokud by pro vaše potřeby byla tato omezení kritická, kontaktujte prosím poprodejní péči společnosti NAM system na u info@onisystem.cz a najdeme pro vás individuální řešení. Prvním omezením je možnost využívat v jeden okamžik maximálně 20 aktivních zón. V každé zóně je možno nastavit maximálně 5 oblastí. Počet neaktivních zón není omezen. Druhým omezením je zpoždění spuštění vyhodnocení pravidla od okamžiku uložení pravidla, resp. jemu přiřazené zóny. V případě, že vytvoříte, nebo upravíte (změníte) pravidlo, či zónu (tvar oblasti), tak se provedená změna (resp. její vyhodnocení) v systému projeví max. za 1 hodinu od okamžiku uložení. SMS jsou zasílány prostřednictvím služby ONI konto, pro správné fungování funkce je tedy nutné zajistit pravidelné dobíjení konta. 2

4 Vstup do modulu Zóny a pravidla Modul Zóny a pravidla je dostupný ze základní obrazovky webové aplikace ONI systému z menu Správce, položka Zóny a pravidla. Modul Zóny a pravidla je rozdělen na tři základní karty Zóny Pravidla zón Historie zpráv zón Karta zóny Karta Zóny obsahuje tabulku vytvořených zón. Umožňuje vytvářet nové zóny, upravovat stávající, měnit parametry zón, aktivovat, deaktivovat a mazat zóny. Vytvoření nové zóny Pro vytvoření nové zóny klikněte na tlačítko Nová zóna. Můžete také využít ikonu Přidej v levé části záhlaví tabulky. 3

5 Otevře se okno s mapovým podkladem a nástroji pro vymezení hranice zóny. Do pole Název zadejte název zóny. Název zvolte tak, aby bylo zřejmé, jakou oblast zóny vymezuje. Volte obecná a snadno pochopitelná pojmenování. Zvolte z rozbalovacího seznamu Barva, kterou bude vytvořená zóna zobrazována na mapovém podkladu. Zaškrtnete-li volbu Zobrazit na mapě, bude zóna zobrazena na mapě na hlavní stránce webové aplikace ONI systému. Zaškrtnete-li volbu Zobrazit v jízdách, bude zóny zobrazena na mapě v přehrávači jízd. V případě, že si přejete vytvořenou zónu ihned aktivovat, označte volbu Aktivní. V aplikaci je pod jedním majitelským účtem možno nastavit 20 aktivních zón. Počet vytvořených (neaktivních zón) není omezen. V rámci jedné zóny je možno vytvořit 5 oblastí. Ikona Otazník otevře stručnou nápovědu. Ovládání mapového podkladu je stejné jako na hlavní straně webové aplikace ONI systému. Držením tlačítka myši a pohybem myši mapu posunujete. Klikáním levým tlačítkem myši mapu přibližujete, pravým oddalujete. Pro změnu měřítka můžete využít také ikony Zvětšit, Zmenšit a ikony měřítek v levé horní části mapy. 4

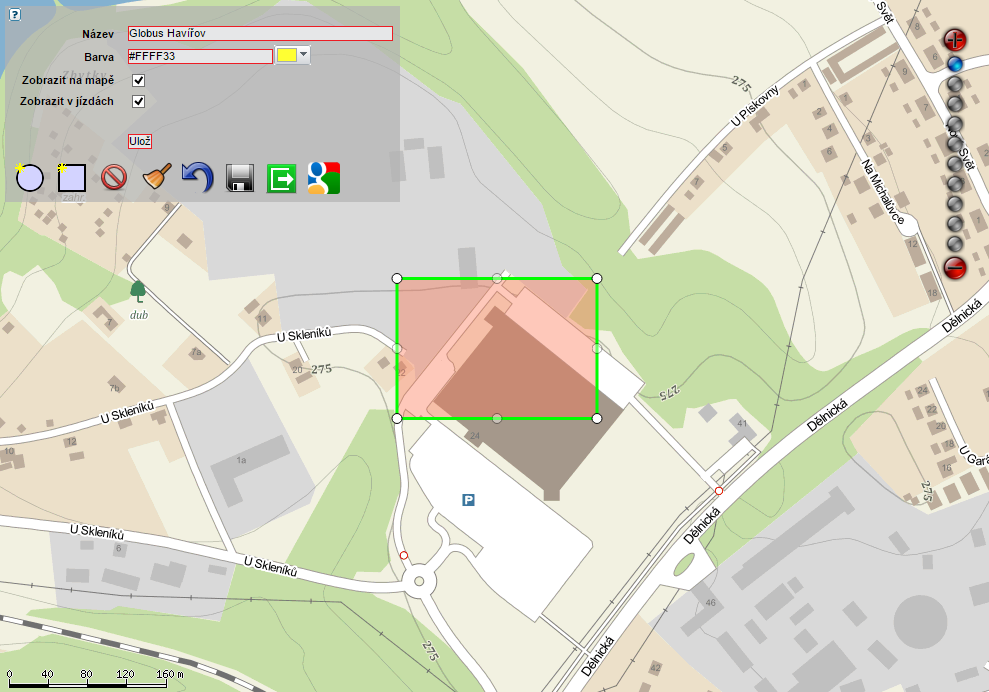

6 Na obrazovce je zobrazena skupina ikon, jejichž význam si nyní vysvětlíme. Přidej kruh vytvoří kruhovou oblast s možností změny poloměru. Přidej polygon vytvoří obdélníkovou oblast, kterou je možno upravit do tvaru mnohoúhelníku. Odstraň tvar vymaže zvolenou oblast zóny z mapy. Vymaž vše vymaže všechny oblasti zón z mapy. Zpět návrat o krok zpět. Ulož uloží vytvořenou zónu, stejný význam má tlačítko Ulož. Konec ukončí editor oblastí zón, zavře okno s mapou. Zobrazit na mapě Google umožňuje vytvářet oblasti na mapě Google. Zobrazení ikony Google map je závislé na využívaných službách a nemusí být pro vaše přihlášení do systému dostupné. Tlačítkem Přidej polygon vložíte do středu zobrazené oblasti na mapovém podkladu obdélník, který tvoří základní oblast zóny. Vložená oblast má zvýrazněny rohy a středy úseček. Tyto body jsou aktivní. Uchopením aktivního rohu myší (najetím na zvýrazněný rohový bod a stisknutím levého tlačítka myši) je zóny zvýrazněna a můžete tažením myši roh posunout. 5

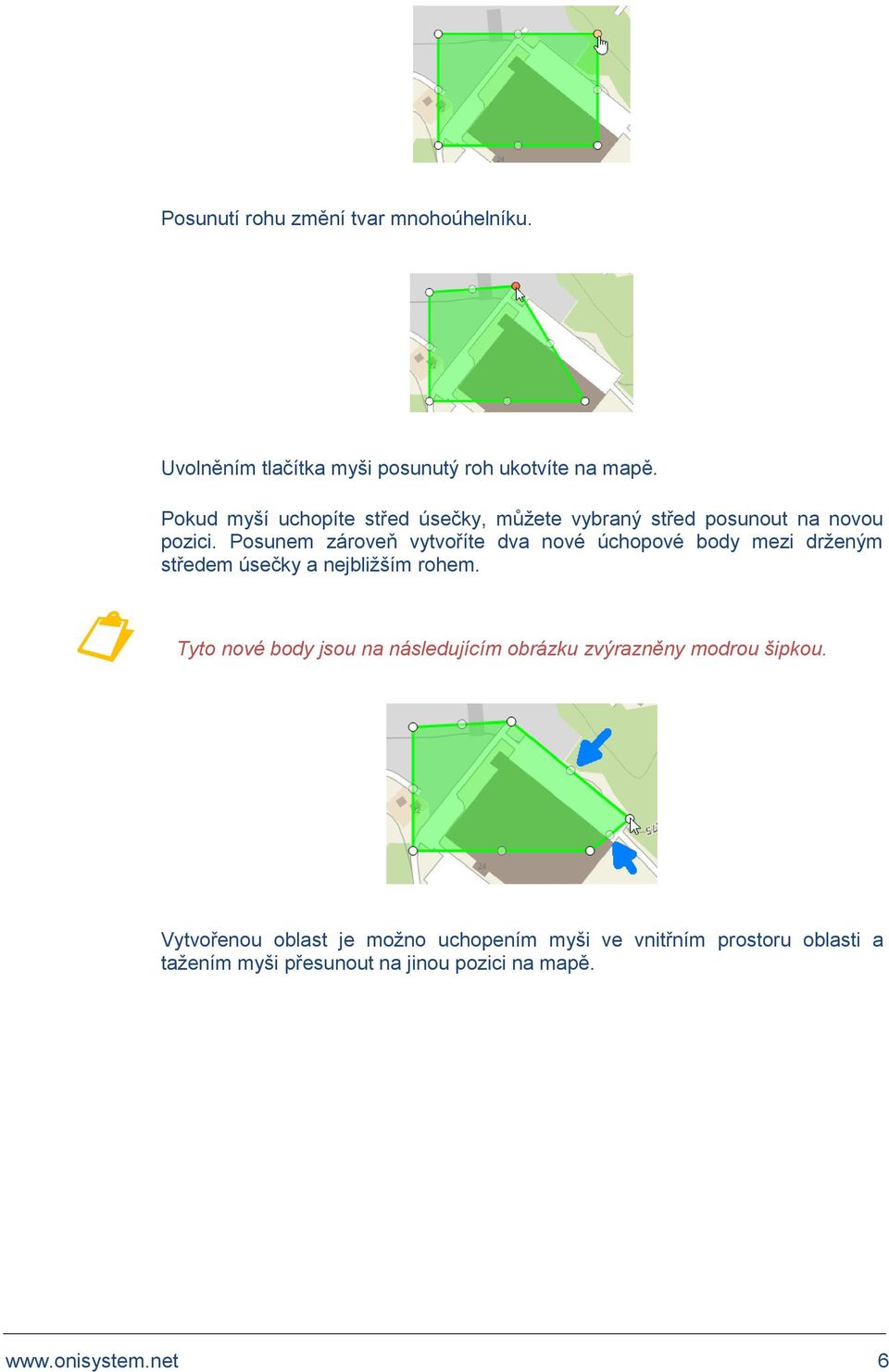

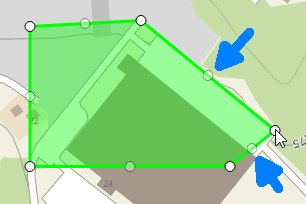

7 Posunutí rohu změní tvar mnohoúhelníku. Uvolněním tlačítka myši posunutý roh ukotvíte na mapě. Pokud myší uchopíte střed úsečky, můžete vybraný střed posunout na novou pozici. Posunem zároveň vytvoříte dva nové úchopové body mezi drženým středem úsečky a nejbližším rohem. Tyto nové body jsou na následujícím obrázku zvýrazněny modrou šipkou. Vytvořenou oblast je možno uchopením myši ve vnitřním prostoru oblasti a tažením myši přesunout na jinou pozici na mapě. 6

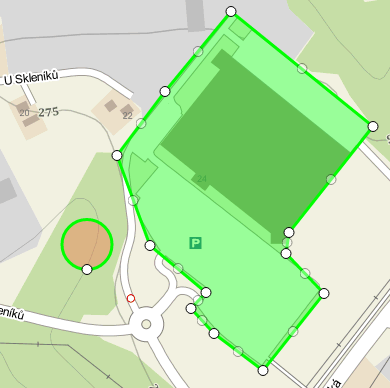

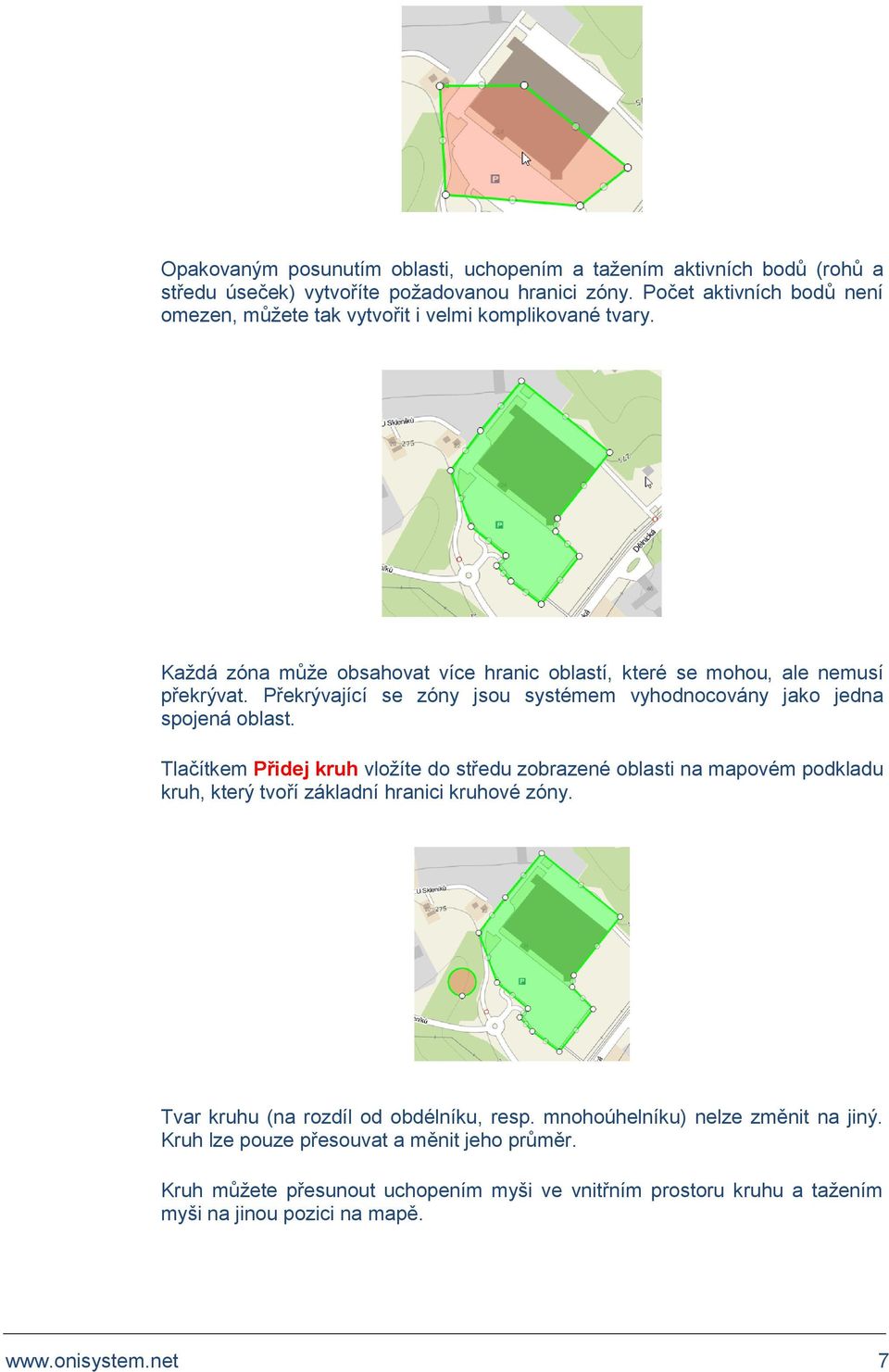

8 Opakovaným posunutím oblasti, uchopením a tažením aktivních bodů (rohů a středu úseček) vytvoříte požadovanou hranici zóny. Počet aktivních bodů není omezen, můžete tak vytvořit i velmi komplikované tvary. Každá zóna může obsahovat více hranic oblastí, které se mohou, ale nemusí překrývat. Překrývající se zóny jsou systémem vyhodnocovány jako jedna spojená oblast. Tlačítkem Přidej kruh vložíte do středu zobrazené oblasti na mapovém podkladu kruh, který tvoří základní hranici kruhové zóny. Tvar kruhu (na rozdíl od obdélníku, resp. mnohoúhelníku) nelze změnit na jiný. Kruh lze pouze přesouvat a měnit jeho průměr. Kruh můžete přesunout uchopením myši ve vnitřním prostoru kruhu a tažením myši na jinou pozici na mapě. 7

9 Uchopením aktivního bodu kruhu (kruh má pouze jeden aktivní bod) myší je kruh zvýrazněn a můžete tažením myši změnit jeho průměr. Vytvořené hranice uložíte ikonou Ulož, nebo tlačítkem Ulož. Okno zavřete ikonou Konec. Nově vytvořená zóna je uložena v tabulce Zóny. Ikonou Edit můžete změnit Název a Barvu zóny, pomocí zaškrtávacích políček můžete zvolit, zda chcete zónu Zobrazit na mapě, Zobrazit v jízdách, nebo Aktivovat. Editace zóny Změny uložíte ikonou Ulož. Ikonou Zruš edit ukončíte režim editace bez uložení změn. Ikonou Detail otevřete zónu v mapovém podkladu a můžete měnit její parametry i tvar hranice oblasti. Postup je stejný jako při vytváření nové zóny. 8

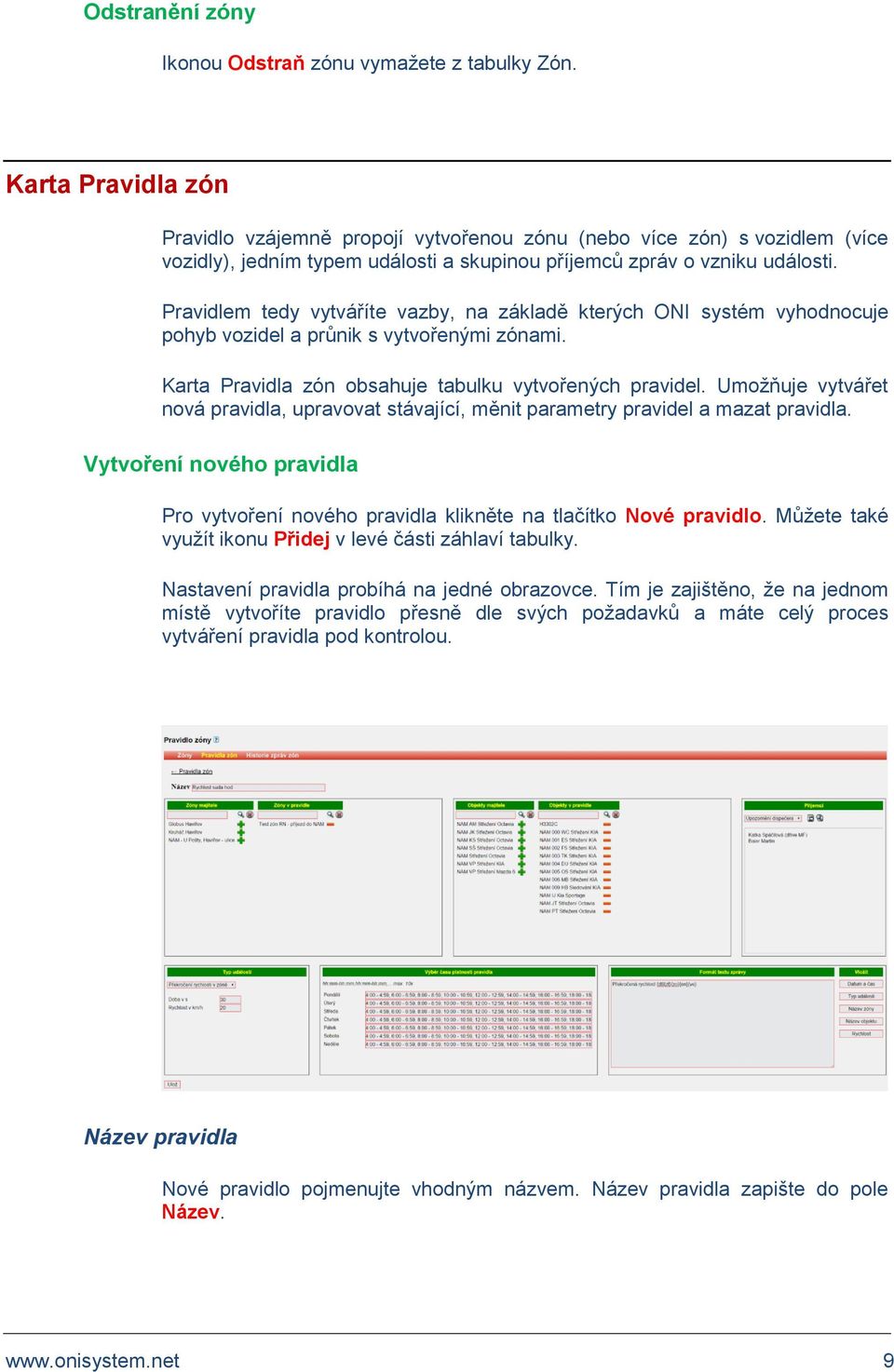

10 Odstranění zóny Ikonou Odstraň zónu vymažete z tabulky Zón. Karta Pravidla zón Pravidlo vzájemně propojí vytvořenou zónu (nebo více zón) s vozidlem (více vozidly), jedním typem události a skupinou příjemců zpráv o vzniku události. Pravidlem tedy vytváříte vazby, na základě kterých ONI systém vyhodnocuje pohyb vozidel a průnik s vytvořenými zónami. Karta Pravidla zón obsahuje tabulku vytvořených pravidel. Umožňuje vytvářet nová pravidla, upravovat stávající, měnit parametry pravidel a mazat pravidla. Vytvoření nového pravidla Pro vytvoření nového pravidla klikněte na tlačítko Nové pravidlo. Můžete také využít ikonu Přidej v levé části záhlaví tabulky. Nastavení pravidla probíhá na jedné obrazovce. Tím je zajištěno, že na jednom místě vytvoříte pravidlo přesně dle svých požadavků a máte celý proces vytváření pravidla pod kontrolou. Název pravidla Nové pravidlo pojmenujte vhodným názvem. Název pravidla zapište do pole Název. 9

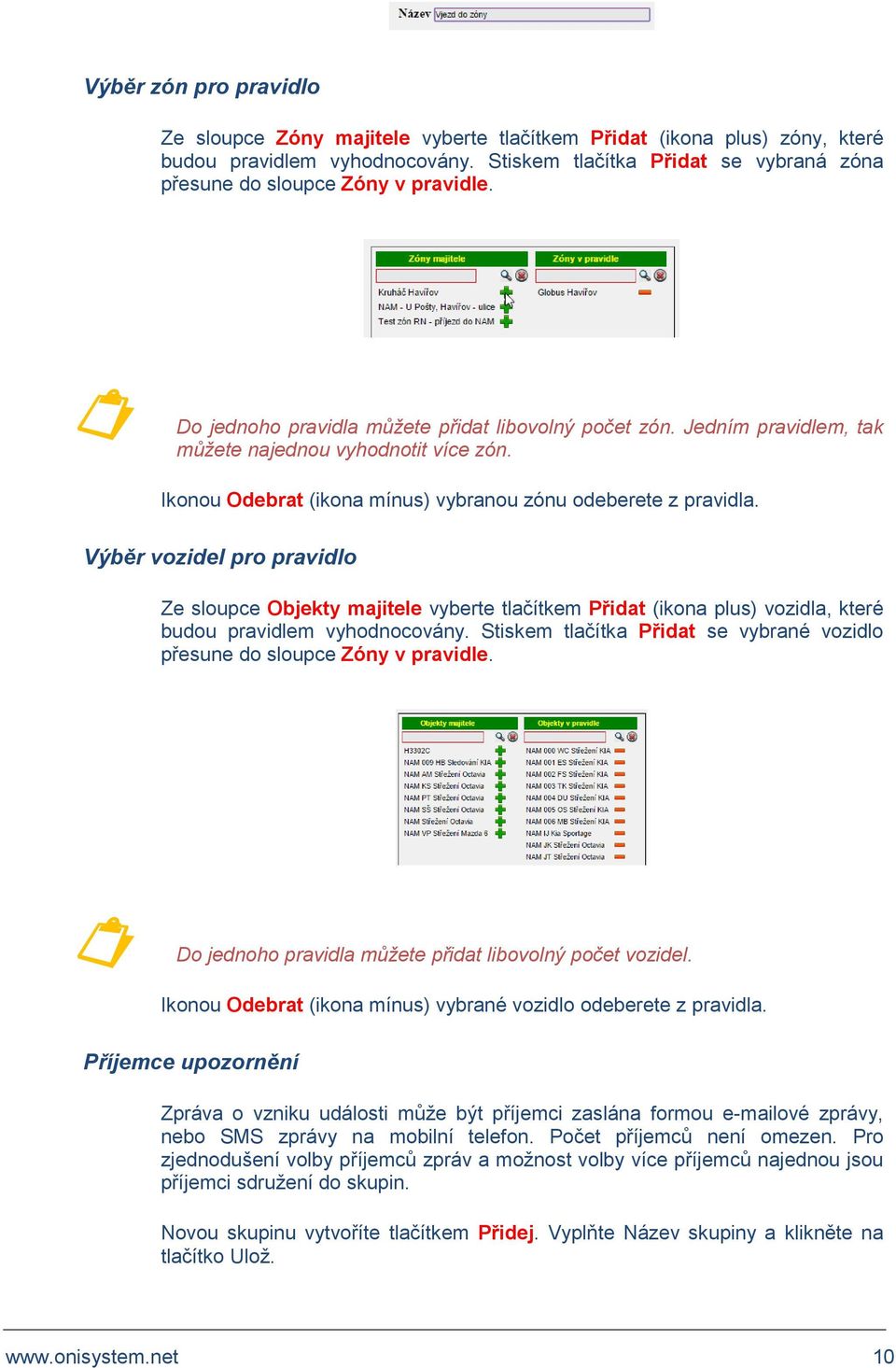

11 Výběr zón pro pravidlo Ze sloupce Zóny majitele vyberte tlačítkem Přidat (ikona plus) zóny, které budou pravidlem vyhodnocovány. Stiskem tlačítka Přidat se vybraná zóna přesune do sloupce Zóny v pravidle. Do jednoho pravidla můžete přidat libovolný počet zón. Jedním pravidlem, tak můžete najednou vyhodnotit více zón. Ikonou Odebrat (ikona mínus) vybranou zónu odeberete z pravidla. Výběr vozidel pro pravidlo Ze sloupce Objekty majitele vyberte tlačítkem Přidat (ikona plus) vozidla, které budou pravidlem vyhodnocovány. Stiskem tlačítka Přidat se vybrané vozidlo přesune do sloupce Zóny v pravidle. Do jednoho pravidla můžete přidat libovolný počet vozidel. Ikonou Odebrat (ikona mínus) vybrané vozidlo odeberete z pravidla. Příjemce upozornění Zpráva o vzniku události může být příjemci zaslána formou ové zprávy, nebo SMS zprávy na mobilní telefon. Počet příjemců není omezen. Pro zjednodušení volby příjemců zpráv a možnost volby více příjemců najednou jsou příjemci sdružení do skupin. Novou skupinu vytvoříte tlačítkem Přidej. Vyplňte Název skupiny a klikněte na tlačítko Ulož. 10

12 Ze sloupce Uživatel majitele vyberte tlačítkem Přidat (ikona plus) osoby, které budou o události informovány. Stiskem tlačítka Přidat vybraného uživatele přesunete do sloupce Uživatel ve skupině. U každého uživatele zaškrtněte, zdali mu má být doručeno upozornění ovou zprávou (zaškrtnutí ve sloupci ), nebo zpráva SMS na mobilní telefon (zaškrtnutí ve sloupci SMS) Ověřte si, zdali máte u uživatelů vyplněnu ovou adresu a číslo mobilního telefonu. Bez těchto údajů nebudou zprávy doručeny. Ověření provedete v detailu uživatele dostupném z menu Správce na hlavní stránce webové aplikace ONI systému, položka Majitel, karta Uživatelé. Pokud již existuje skupina příjemců, zvolte skupinu z rozbalovacího seznamu. Tlačítkem Detail můžete členy skupiny přidat a odebrat, nebo změnit jejich nastavení. Seznam příjemců se zobrazí pod rozbalovacím seznamem. 11

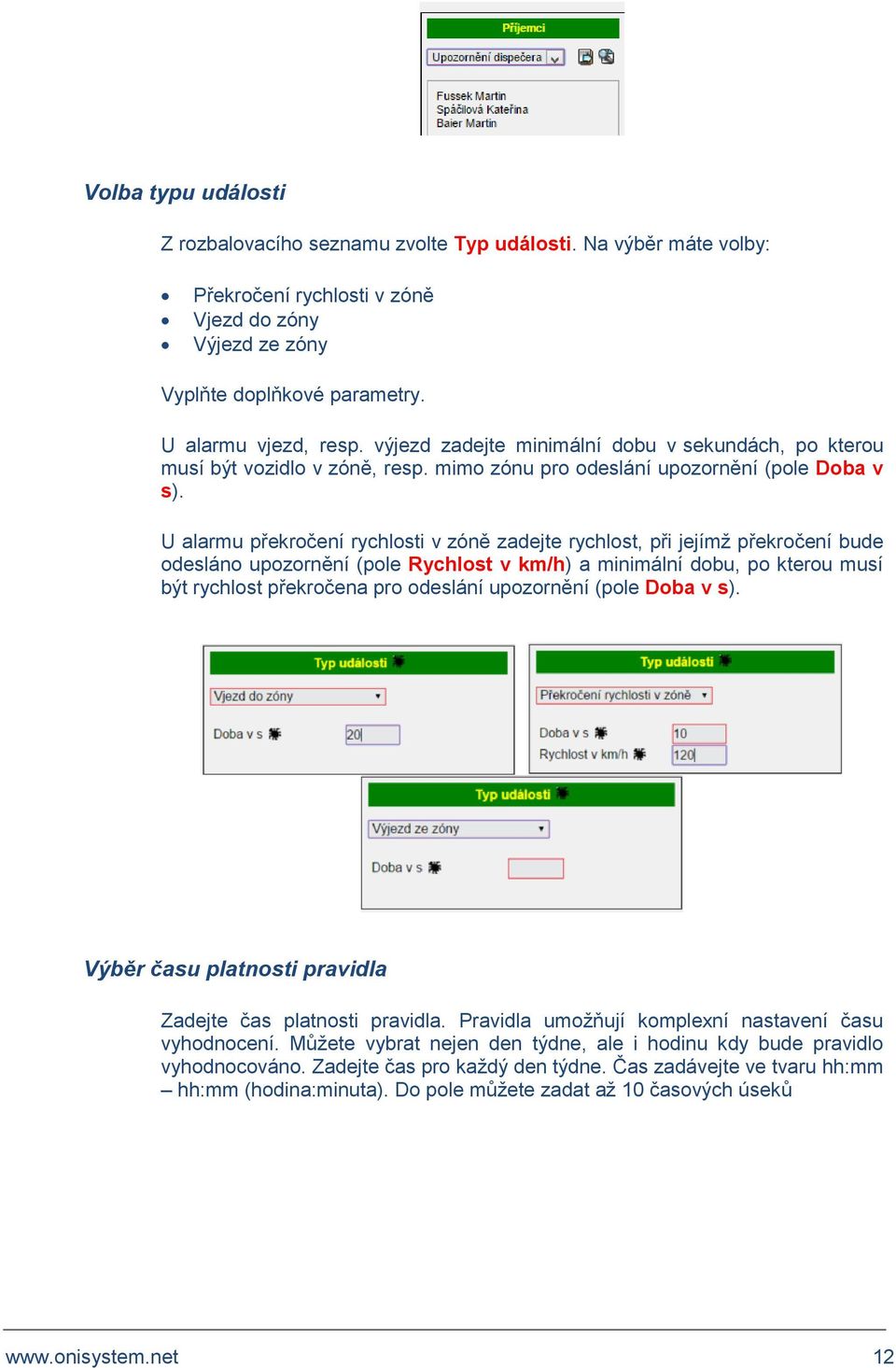

13 Volba typu události Z rozbalovacího seznamu zvolte Typ události. Na výběr máte volby: Překročení rychlosti v zóně Vjezd do zóny Výjezd ze zóny Vyplňte doplňkové parametry. U alarmu vjezd, resp. výjezd zadejte minimální dobu v sekundách, po kterou musí být vozidlo v zóně, resp. mimo zónu pro odeslání upozornění (pole Doba v s). U alarmu překročení rychlosti v zóně zadejte rychlost, při jejímž překročení bude odesláno upozornění (pole Rychlost v km/h) a minimální dobu, po kterou musí být rychlost překročena pro odeslání upozornění (pole Doba v s). Výběr času platnosti pravidla Zadejte čas platnosti pravidla. Pravidla umožňují komplexní nastavení času vyhodnocení. Můžete vybrat nejen den týdne, ale i hodinu kdy bude pravidlo vyhodnocováno. Zadejte čas pro každý den týdne. Čas zadávejte ve tvaru hh:mm hh:mm (hodina:minuta). Do pole můžete zadat až 10 časových úseků 12

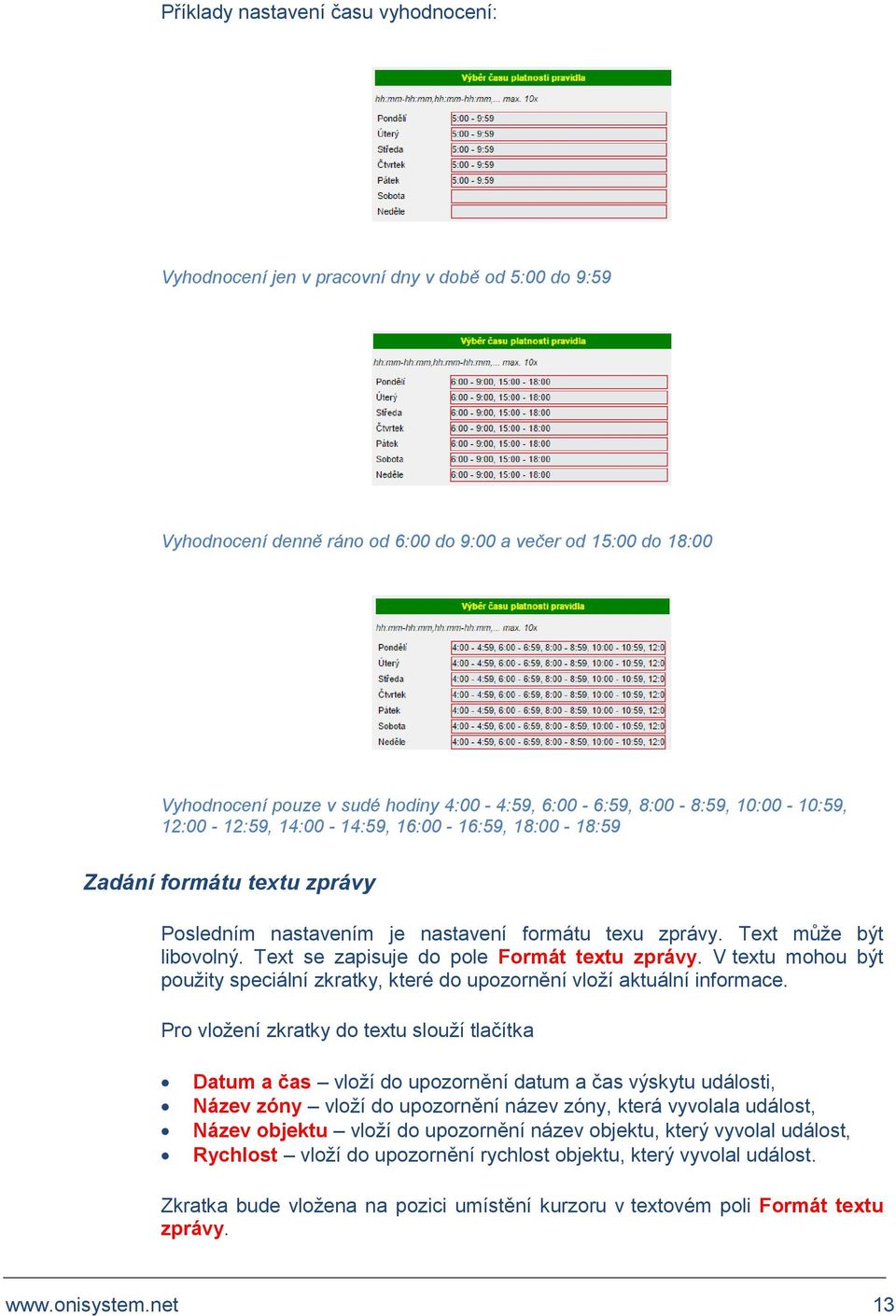

14 Příklady nastavení času vyhodnocení: Vyhodnocení jen v pracovní dny v době od 5:00 do 9:59 Vyhodnocení denně ráno od 6:00 do 9:00 a večer od 15:00 do 18:00 Vyhodnocení pouze v sudé hodiny 4:00-4:59, 6:00-6:59, 8:00-8:59, 10:00-10:59, 12:00-12:59, 14:00-14:59, 16:00-16:59, 18:00-18:59 Zadání formátu textu zprávy Posledním nastavením je nastavení formátu texu zprávy. Text může být libovolný. Text se zapisuje do pole Formát textu zprávy. V textu mohou být použity speciální zkratky, které do upozornění vloží aktuální informace. Pro vložení zkratky do textu slouží tlačítka Datum a čas vloží do upozornění datum a čas výskytu události, Název zóny vloží do upozornění název zóny, která vyvolala událost, Název objektu vloží do upozornění název objektu, který vyvolal událost, Rychlost vloží do upozornění rychlost objektu, který vyvolal událost. Zkratka bude vložena na pozici umístění kurzoru v textovém poli Formát textu zprávy. 13

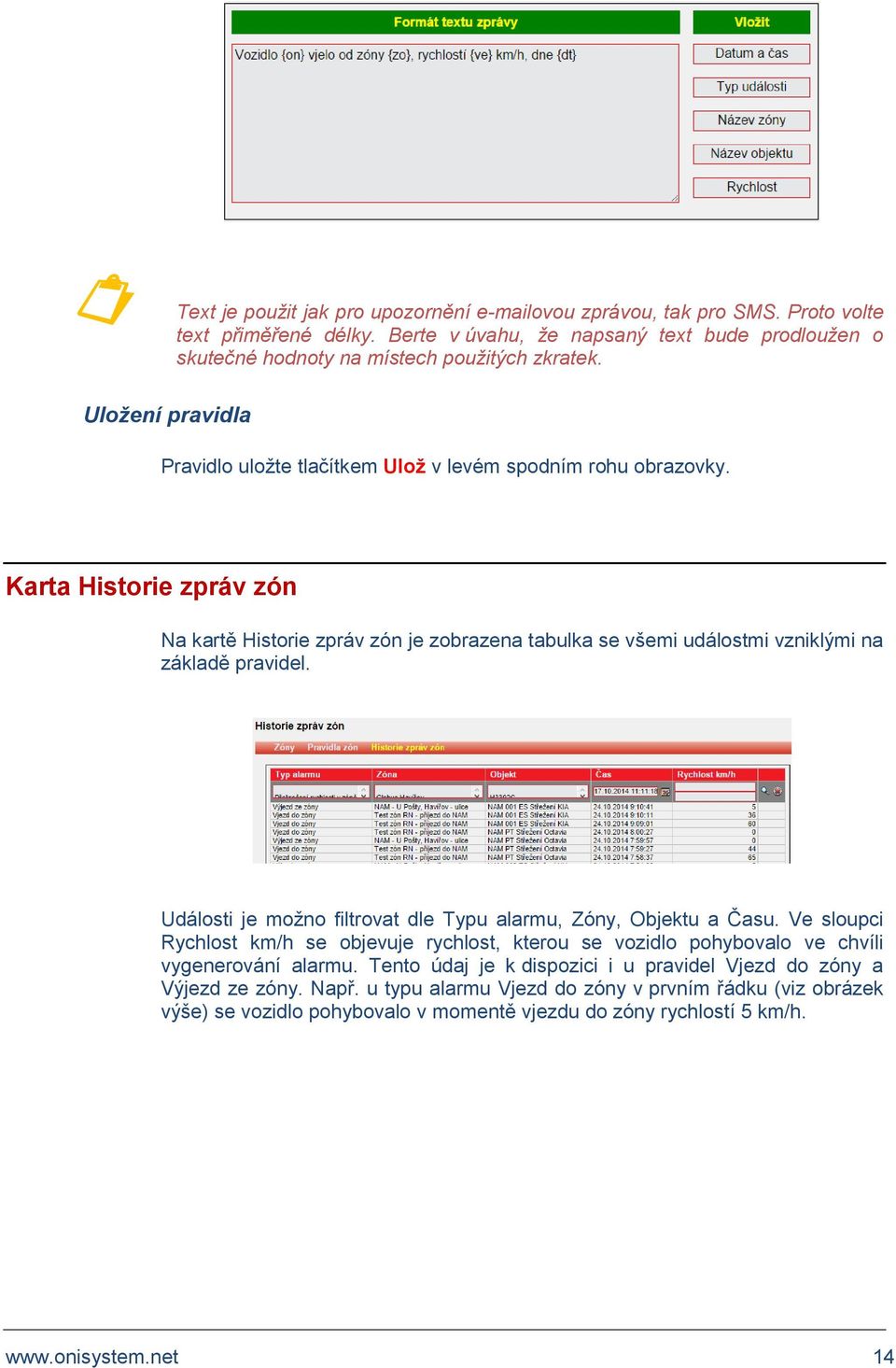

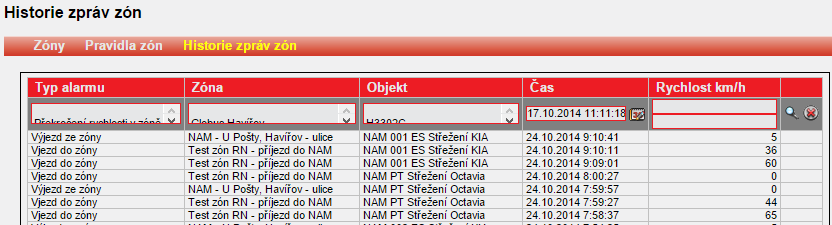

15 Text je použit jak pro upozornění ovou zprávou, tak pro SMS. Proto volte text přiměřené délky. Berte v úvahu, že napsaný text bude prodloužen o skutečné hodnoty na místech použitých zkratek. Uložení pravidla Pravidlo uložte tlačítkem Ulož v levém spodním rohu obrazovky. Karta Historie zpráv zón Na kartě Historie zpráv zón je zobrazena tabulka se všemi událostmi vzniklými na základě pravidel. Události je možno filtrovat dle Typu alarmu, Zóny, Objektu a Času. Ve sloupci Rychlost km/h se objevuje rychlost, kterou se vozidlo pohybovalo ve chvíli vygenerování alarmu. Tento údaj je k dispozici i u pravidel Vjezd do zóny a Výjezd ze zóny. Např. u typu alarmu Vjezd do zóny v prvním řádku (viz obrázek výše) se vozidlo pohybovalo v momentě vjezdu do zóny rychlostí 5 km/h. 14

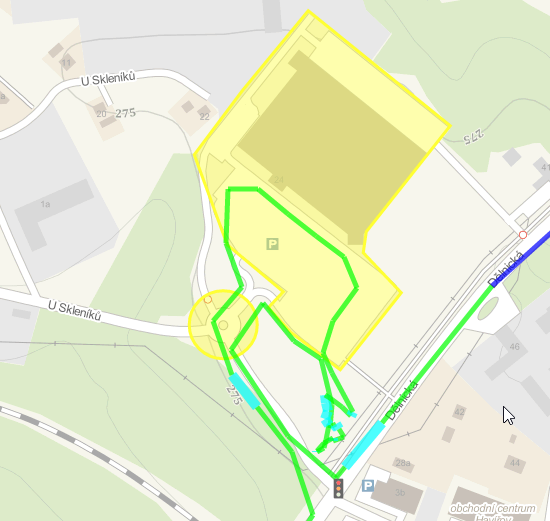

16 Výstupy modulu Zóny a pravidla Ukázka ové zprávy upozornění Ukázka SMS upozornění Ukázka zobrazení v jízdách 15
