Software k popisovači S700E. Návod k obsluze

Transkript

1 Software k popisovači S700E Návod k obsluze

2 Obsah 1. ÚVOD INSTALACE SPUŠTĚNÍ A UKONČENÍ PROGRAMU Spuštění programu Ukončení programu VZHLED PROGRAMU Základní vzhled Hlavní menu Nástroje Panel vlastností zvoleného řádku Panel nastavení tisku Oblast vkládání textu OBSLUHA PROGRAMU Vkládání textu Dvouřádkový tisk Ukládání souborů Automatické řady Import externích textů Odeslání textu do popisovače bez tisknutí Změna vlastností více řádků Tisk CHYBOVÉ HLÁŠENÍ

3 1. ÚVOD Děkujeme Vám za zakoupení popisovače bužírek S700E. Abyste mohli plně využít možností popisovače, přečtěte si prosím tento návod k obsluze. Kompatibilní operační systémy: - Windows XP - Windows Vista - Windows 7 Objednávky spotřebního materiálu, servis, technická podpora: prodej@arianepro.cz Partex Ariane, a.s., Antala Staška 1859/ Praha 4 Tel: Tento návod nesmí být kopírován nebo jinak rozmnožován bez výhradního písemného souhlasu. - Vyhrazujeme si právo provádět změny k tomu, co je napsáno v manuálu bez předchozího upozornění. - Pokud objevíte chybu nebo opomenutí v tomto návodu, kontaktujte Vašeho nejbližšího prodejce. 3

4 2. INSTALACE Pro instalaci programu musíte být přihlášeni ke svému počítači s administrátorskými právy. Před instalací nepřipojujte popisovač k počítači. 1. Vložte instalační CD do počítače. 2. Zkopírujte celý adresář SOFTWARE S700E do svého počítače. Pokud nezkopírujete adresář do počítače, instalace nebude úspěšná!! 3. Ve zkopírovaném adresáři SOFTWARE S700E spusťte soubor Setup.exe. Spustí se průvodce instalací. 4. Klikněte na Next. 5. Zvolte I accept the terms of license agreement a klikněte na Next. 6. Vyplňte jméno uživatele a firmy a klikněte na Next. 7. Zvolte možnost Complete a klikněte na Next. 8. Klikněte na Install bude zahájena instalace. 9. Po dokončení instalace klikněte na Finish. Instalační CD obsahuje také soubor s nápovědou k softwaru nachází se v adresáři HELP CZ. Abyste měli nápovědu k dispozici během práce se softwarem, zkopírujte soubor help.chm do hlavního adresáře softwaru (C:\Program Files\BIOVIN). Nyní je potřeba instalovat tiskový driver: 1. V adresáři SOFTWARE S700E spusťte následující soubor v závislosti na operačním systému: - pokud instalujete na Windows XP, spusťte soubor installxp.exe. - pokud instalujete na Windows Vista, spusťte soubor installvista32.exe. Ujistěte se, že spouštíte soubor z adresáře ve Vašem počítači, který jste zkopírovali z instalačního CD. Pokud byste spouštěli soubor přímo z CD, instalace driveru by nebyla úspěšná! 2. Zobrazí se úvodní okno instalace klikněte na Install. Po dokončení klikněte na OK. 3. Po dokončení instalace driveru je software připraven k použití. Pokud tiskárna po připojení k počítači není rozeznána, zkuste ji připojit k jinému USB portu. Pokud došlo ve Windows XP při instalaci driveru k chybě, je potřeba instalovat driver následujícím způsobem: 4

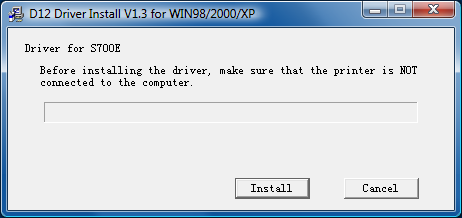

5 1. Připojte popisovač k počítači a zapněte ho. 2. Zobrazí se hlášení o připojení nového hardwaru k počítači a spustí se průvodce instalací nového hardwaru. 3. V úvodním okně zvolte, že se nechcete připojit k webu Windows Update. 4. V následujícím okně zvolte možnost instalace softwaru automaticky. 5. Budete vyzváni k zadání umístění souboru D12TEST.sys tento soubor se nachází v adresáři SOFTWARE S700E/D12TEST/WinXP zadejte toto umístění a stiskněte OK. 6. Driver bude automaticky instalován do Vašeho počítače. 5

6 3. SPUŠTĚNÍ A UKONČENÍ PROGRAMU 3.1. Spuštění programu Program je možné spustit pomocí ikony na ploše, nebo pomocí volby Start-Programy-Biovin. Po spuštění programu se zobrazí okno s nastavením. Před zahájením práce s programem je v tomto okně vždy nutno potvrdit nebo upravit výchozí nastavení: Printed Material zde nastavte na jaký materiál budete tisknout a jeho rozměr bužírka (Tube), páska (Tape), smršťovací bužírka (Heat Shrinkable Tube) Utility volba tisku s rámečkem (Frame) nebo podtržením (Underline). Pokud chcete tisknout text bez podtržení a bez rámečku, ponechte volbu Non. Character Size volba velikosti písma. Je nutné nastavit velikost písma v závislosti na rozměru zvoleného materiálu: Materiál Maximální možná velikost písma Tape 6 mm 4 Tape 9 mm 5 Tape 12 mm 6 Tube 2 mm 3 Tube 4 mm 4 Tube 6 mm 6 Heat Shrinkable Tube <6 4 Heat Shrinkable Tube >6 6 6

7 Pomocí volby Auto nastavíte automatickou velikost písma. Velikost je v tom případě automaticky upravena v závislosti na délce návlačky. Tato volba nemůže být aktivní současně s volbou automatické délky návlačky (viz bod 6). Orientation volba horizontální nebo vertikální orientace textu. Repeat volba počtu opakování jednotlivých návlaček při tisku. Pitch Length nastavení délky návlačky. Zde zadejte požadovanou délku návlaček v milimetrech. Pro nastavení automatické délky návlačky zadejte hodnotu 0 délka bude automaticky zvolena podle počtu znaků a velikosti písma. Volba automatické délky návlačky nemůže být aktivní současně s automatickou velikostí písma Ukončení programu Pro ukončení programu klikněte na křížek v pravém horním rohu nebo použijte volbu File- Exit. Při končení budete dotázáni, zda chcete uložit vložený text do souboru pokud jste si text již uložili dříve a neprovedli v něm od té doby žádnou změnu, není třeba jej ukládat znovu. 4. VZHLED PROGRAMU 4.1. Základní vzhled Hlavní menu Nástroje Panel vlastností zvoleného řádku 7 Tel: Panel nastavení tisku Oblast vkládání textu Praha 4

8 4.2. Hlavní menu Hlavní menu obsahuje následující volby: [File] menu Položka menu New Open Save Save as Settings Exit Popis Vytvoří nový soubor. Před vytvořením nového souboru budete dotázáni, zda chcete uložit vložený text pokud jste jej již uložili, není třeba ho znovu ukládat stiskněte Storno. Dále zvolte Ano pro smazání existujícího obsahu a tvorbu nového souboru. Otevírá již uložený soubor. Uloží text do souboru ve formátu.xls Uloží text do souboru formátu.txt tuto volbu používejte pokud chcete do souboru přidat externí data např. z Excelu Vyvolá okno s nastavením souboru. Pomocí této volby můžete změnit nastavení více řádků najednou (např. velikost písma). Ukončí program. [Edit] menu Položka menu Undo Redo Cut Copy Paste Clear Popis Zruší naposledy provedenou úpravu. Znovu vyvolá zrušenou úpravu. Vyjme zvolený text. Zkopíruje zvolený text. Vloží zvolený text. Vymaže zvolený text. [Insert] menu Položka menu Sequence Popis Vloží automatickou řadu. [Block] menu Položka menu Insert Block Delete Block Popis Vloží nový řádek. Smaže zvolený řádek. 8

9 [Delete] menu Položka menu Delete content Delete content and cell Popis Smaže veškerý zvolený text. Smaže veškerý zvolený text včetně nastavení jednotlivých řádků. [Down Load] menu Tato volba slouží pro opětovné aktivování spojení softwaru s popisovačem v případě, že dojde během práce k vypnutí popisovače. [Help] menu Nápověda Nástroje Toto menu obsahuje následující volby: Položka menu Popis Vytvoří nový soubor. Před vytvořením nového souboru budete dotázáni, zda chcete uložit vložený text pokud jste jej již uložili, není třeba ho znovu ukládat stiskněte Storno. Dále zvolte Ano pro smazání existujícího obsahu a vytvoření nového souboru. Toto tlačítko má stejnou funkci jako volba File-New. Otevírá již uložený soubor. Toto tlačítko má stejnou funkci jako volba File-Open. Uloží text do souboru ve formátu.xls. Toto tlačítko má stejnou funkci jako volba File-Save. Tisk. Přerušení tisku. Zruší naposledy provedenou úpravu. Toto tlačítko má stejnou funkci jako volba Edit-Undo. Znovu vyvolá zrušenou úpravu. Toto tlačítko má stejnou funkci jako volba Edit-Redo. Vyjme zvolený text. Toto tlačítko má stejnou funkci jako volba Edit-Cut. Zkopíruje zvolený text. Toto tlačítko má stejnou funkci jako volba Edit- Copy. Vloží zvolený text. Toto tlačítko má stejnou funkci jako volba Edit-Paste. Vloží na zvolené místo automatickou řadu. Toto tlačítko má stejnou funkci jako volba Insert-Sequence. 9

10 4.4. Panel vlastností zvoleného řádku Pomocí panelu vlastností můžete měnit nastavení na daném řádku. Repeat volba počtu opakování daného řádku při tisku Pitch Length volba délky návlačky v milimetrech. Pokud zadáte hodnotu 0, bude délka automatická. Character Size velikost písma. Je nutné nastavit velikost písma v závislosti na délce návlačky a rozměru zvoleného materiálu: Materiál Maximální možná velikost písma Tape 6 mm 4 Tape 9 mm 5 Tape 12 mm 6 Tube 2 mm 3 Tube 4 mm 4 Tube 6 mm 6 Heat Shrinkable Tube <6 4 Heat Shrinkable Tube >6 6 Pomocí volby Auto nastavíte automatickou velikost písma. Velikost je v tom případě automaticky upravena v závislosti na délce návlačky a počtu znaků. Tato volba nemůže být aktivní současně s volbou automatické délky návlačky. Orientation volba horizontální nebo vertikální orientace textu. Utility volba orámování a podtržení. Pokud chcete tisknout text bez podtržení a bez rámečku, ponechte volbu Non. 10

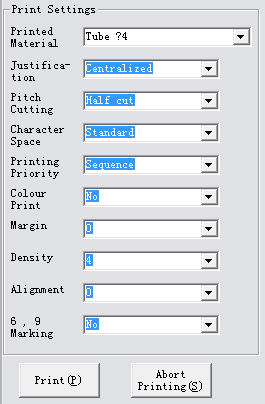

11 4.5. Panel nastavení tisku Pomocí panelu nastavení tisku můžete měnit obecné nastavení společné pro všechny řádky. Printed Material volba typu a rozměru materiálu, na který se tiskne. Justification zarovnání textu na střed (Centralized) nebo vlevo (Array left) Pitch Cutting volba nástřihu bužírky nástřih (Half cut), dělící čára (Line), bez nástřihu a bez čáry (No cutting) Character Space volba mezer mezi znaky standardní (Standard), menší (Condensed), větší (Extended) Printing Priority nastavení priority při současném tisku automatické řady a vícenásobných kopií. Máte možnost zvolit, zda se nejprve vytisknou kopie jednotlivých návlaček (Repeat) nebo bude nejprve vytisknuta automatická řada a až poté její kopie (Sequence). Příklad Repeat: A1 A1 A2 A2 A3 A3 Příklad Sequence: A1 A2 A3 A1 A2 A3 Colour Print tato volba slouží pro tisk s bílou barvící páskou. Margin úprava délky návlačky. V závislosti na vlastnostech bužírky a vnějších podmínkách se může stát, že zadaná délka nebude souhlasit se skutečně vytištěnou délkou. Délku je proto možné upravit pomocí této volby až o 9 mm. Density úprava sytosti tisku v případě, že je tisk příliš sytý nebo naopak příliš slabý. Čím vyšší hodnota, tím větší sytost. Alignment úprava polohy zarovnání textu. Vlastnosti bužírky a různé vnější podmínky mohou zavinit, že zarovnání nebude přesné. Je proto možné pozici textu upravit o 5 mm doleva nebo doprava. 6, 9 Marking tisk podtržených čísel 6 a 9. 11

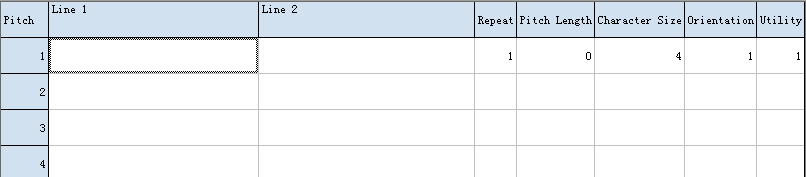

12 4.6. Oblast vkládání textu Oblast vkládání textu slouží pro vložení požadovaného textu pro tisk. Každý řádek představuje jednu návlačku. Tabulka obsahuje 200 řádků to je maximální počet řádků, které lze vložit. Tisknout je však možné nejvíce 100 řádků najednou (ale také maximálně 1000 znaků). Soubor obsahující více jak 100 řádků (nebo 1000 znaků) je tedy nutné tisknout alespoň nadvakrát. Číslo řádku Text prvního řádku Text druhého řádku Vlastnosti daného řádku Zobrazení vlastností daného řádku slouží pouze pro informaci. Pokud je chcete změnit, použijte panel vlastností v levém sloupci programu. Poznámka: Maximálně můžete tisknout 100 řádků současně. Tisková paměť popisovače je však také omezena na 1000 znaků. Pokud mají tedy jednotlivé popisky více než 10 znaků, snižuje se i počet řádků, který můžete vytisknout současně. Větší soubory je tedy nutné tisknou na více částí. 12

13 5. OBSLUHA PROGRAMU 5.1. Vkládání textu Do režimu vkládání textu se přepnete dvojklikem na požadovanou buňku. Počet znaků, které je možno napsat, je omezen nastavenou délkou návlačky a zvolenou velikostí písma. Pokud překročíte maximální možný počet znaků, zobrazí se varování Over the pitch length. Pro zadání více znaků musíte buď zmenšit velikost písma, nebo zvětšit délku návlačky. Lze také nastavit automatickou délku návlačky, která se přizpůsobí délce textu (viz kapitola 4.4.). I když je v programu možné vkládat všechny znaky z Vaší klávesnice (tedy například i znaky s diakritikou), popisovač je nebude schopen vytisknout. Tisknout je možné pouze ty znaky, které jsou obsaženy na klávesnici popisovače Dvouřádkový tisk Dvouřádkový tisk je možný pouze, pokud je zvolen některý z těchto materiálů: - bužírka 6 mm (Tube 6 mm) - páska 9 mm (Tape 9 mm) - páska 12 mm (Tape 12 mm) Je také omezena velikost písma, kterou lze pro dvouřádkový tisk použít maximální možná velikost je 3. Pro zadání textu druhého řádku slouží sloupec s hlavičkou Line 2. Před vložením textu druhého řádku se ujistěte, že jsou splněny podmínky pro tisk dvou řádků (rozměr materiálu + velikost písma). Pokud nejsou splněny tyto podmínky, objeví se po zadání tisku na displeji popisovače chybová hláška Reset material nebo Only 1-3 size Ukládání souborů Zadaný text lze uložit do souboru dvěma způsoby. Pomocí volby File-Save bude soubor uložen ve formátu xls a pomocí volby File-Save as bude soubor uložen ve formátu txt. Pokud chcete soubor upravovat a vkládat do něj text v jiném programu (např. v Excelu), doporučujeme jej uložit ve formátu txt. Pro otevření uloženého souboru slouží volba File-Open a nebo ikona Automatické řady Pro usnadnění práce lze do textu umístit automatickou řadu. Chcete-li vytvořit následující návlačky A1 A2 A3 A4 A5 A6 13

14 stačí vytvořit pouze jeden řádek s textem A, za který vložíte automatickou číselnou řadu. Pro vložení automatické řady slouží volba Insert-Sequence nebo ikona. Mode volba typu automatické řady. Vložit lze číselná řada (10 scale), řada z písmen (A-Z) a hexadecimální řada (16 scale). Start do tohoto pole zadejte počáteční hodnotu řady End koncová hodnota řady Po zadání automatické řady se na její místo vloží symbol. Pro smazání automatické řady stačí vymazat tento symbol. Poznámka: Číselná řada může mít rozsah od 1 do 99. Poznámka: Na jednom řádku může být pouze jedna automatická řada. Poznámka: Pokud ukládáte soubor, který obsahuje automatickou řadu, nedojde k jejímu uložení. Místo automatické řady zůstane v textu pouze její symbol. Doporučujeme před uložením souboru automatické řady vymazat Import externích textů Pomocí softwaru je možné tisknout i texty z externích souborů, které již máte vytvořené. Postup je následující: 1. Otevřete Biovin software 2. Proveďte požadované nastavení souboru. Jako délku segmentu (Pitch length) zvolte hodnotu Nyní prázdný soubor uložte ve formátu txt pomocí volby File-Save as 4. Vytvořený textový soubor otevřete v Excelu a do sloupce Line 1 vložte požadovaný text. Napsat můžete maximálně 200 řádků. 14

15 5. Zkopírujte hodnoty vlastností do všech řádků s novým textem. 6. Uložte soubor a otevřete jej v programu Biovin soubor je připravený k tisku. Poznámka: Při editaci souboru v Excelu nemažte poslední řádek, který obsahuje čísla jedná se o vlastnosti dokumentu nutné pro správné vytištění souboru Odeslání textu do popisovače bez tisknutí Vytvořený text není nutné ihned tisknout. Můžete jej odeslat do popisovače k dalším úpravám nebo jej v popisovači uložit a vytisknout později. Postup: 1. V softwaru vytvořte text a požadované nastavení. 2. Připojte popisovač k počítači a otevřete kryt popisovače. 3. V softwaru zadejte tisk. 4. Text se nahraje do popisovače, ale nedojde k jeho vytištění na displeji popisovače se objeví hlášení o otevřeném krytu. Po stisknutí libovolné klávesy na popisovači chybové hlášení zmizí a můžete text dále upravovat nebo uložit do paměti popisovače Změna vlastností více řádků Je možné měnit velikost písma a délku návlačky pro více řádků najednou. Postup: 1. Označte řádek, od kterého chcete měnit velikost písma nebo délku návlačky. Tyto vlastnosti budou změněny na všech následujících řádcích. 2. Zvolte volbu File-Settings 3. V tabulce vlastností zadejte požadovanou velikost písma a délku návlačky: 15

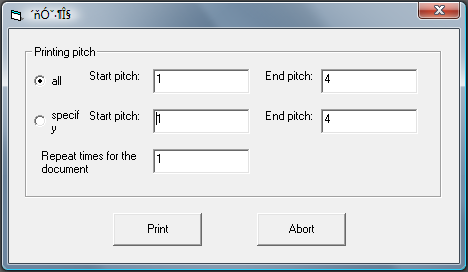

16 4. Stiskněte tlačítko Enter 5.8. Tisk Pro zadání tisku slouží tlačítko Print v levém sloupci a nebo ikona. Zobrazí se okno, kde můžete zvolit počet kopií tisku a rozsah tisku zda chcete vytisknout všechny řádky nebo pouze určitý počet řádků. All pokud je zvolena tato možnost, budou vytisknuty všechny řádky Specify pokud nechcete tisknout všechny řádky, zvolte tuto možnost. Omezit lze pouze druhou hodnotu vždy musíte tisknout od začátku. Máte-li například 48 řádků, můžete pomocí této volby vytisknout například řádky Repeat times počet kopií tisku. 16

17 6. CHYBOVÉ HLÁŠENÍ.když potřebujete označit! Hlášení Vysvětlení Náprava Over the pitch length Zadaný text je příliš dlouhý Zmenšete velikost písma nebo zvětšete délku návlačky Not applicable font size Zvolená velikost písma je příliš Zvolte menší velikost písma velká Not applicable print Nelze zvolit daný rozměr Zvolte větší rozměr materiálu material materiálu Power on the S700 Popisovač není připojen nebo Připojte a zapněte popisovač machine je vypnutý Two sequence numbers at the same line is not permitted Nelze vložit dvě automatické řady na jeden řádek Vložte pouze jednu automatickou řadu Selected pitch is not applicable Zvolená délka návlačky je příliš malá Zvolte větší délku návlačky 17
