1 ZAM SERVIS s.r.o. KŘÍŠTANOVA 1116/14, , OSTRAVA - PŘÍVOZ Informační systém pro identifikaci ISI č. dokumentace: Tato uživatelská příručka obsahuje: Návod pro montáž, instalaci, uvedení do provozu, používání, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky Datum platnosti: Počet stran: 19 ISI str. 1 z 19

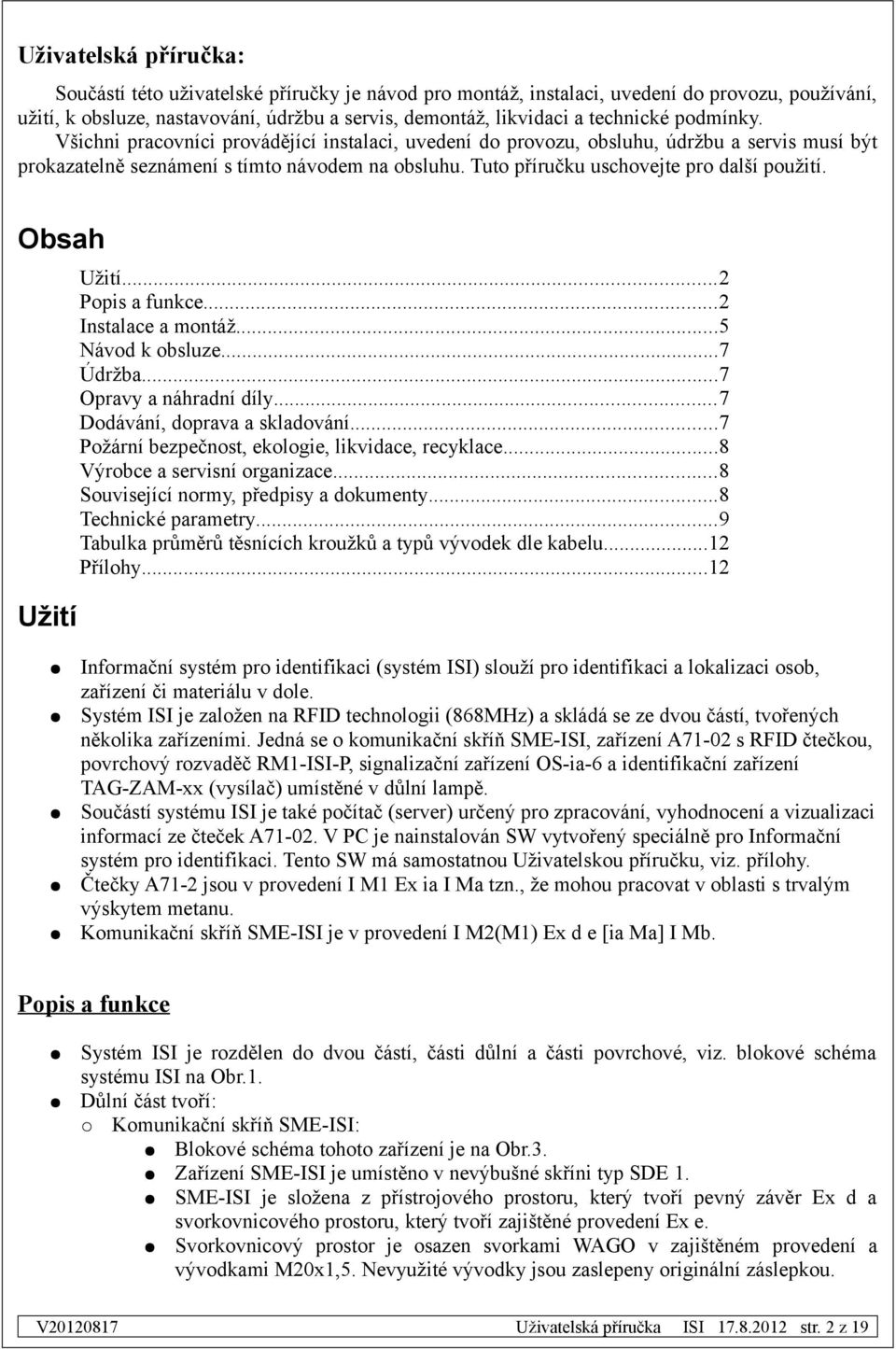

2 : Součástí této uživatelské příručky je návod pro montáž, instalaci, uvedení do provozu, používání, užití, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky. Všichni pracovníci provádějící instalaci, uvedení do provozu, obsluhu, údržbu a servis musí být prokazatelně seznámení s tímto návodem na obsluhu. Tuto příručku uschovejte pro další použití. Obsah Užití...2 Popis a funkce...2 Instalace a montáž...5 Návod k obsluze...7 Údržba...7 Opravy a náhradní díly...7 Dodávání, doprava a skladování...7 Požární bezpečnost, ekologie, likvidace, recyklace...8 Výrobce a servisní organizace...8 Související normy, předpisy a dokumenty...8 Technické parametry...9 Tabulka průměrů těsnících kroužků a typů vývodek dle kabelu...12 Přílohy...12 Užití Informační systém pro identifikaci (systém ISI) slouží pro identifikaci a lokalizaci osob, zařízení či materiálu v dole. Systém ISI je založen na RFID technologii (868MHz) a skládá se ze dvou částí, tvořených několika zařízeními. Jedná se o komunikační skříň SME-ISI, zařízení A71-02 s RFID čtečkou, povrchový rozvaděč RM1-ISI-P, signalizační zařízení OS-ia-6 a identifikační zařízení TAG-ZAM-xx (vysílač) umístěné v důlní lampě. Součástí systému ISI je také počítač (server) určený pro zpracování, vyhodnocení a vizualizaci informací ze čteček A V PC je nainstalován SW vytvořený speciálně pro Informační systém pro identifikaci. Tento SW má samostatnou Uživatelskou příručku, viz. přílohy. Čtečky A71-2 jsou v provedení I M1 Ex ia I Ma tzn., že mohou pracovat v oblasti s trvalým výskytem metanu. Komunikační skříň SME-ISI je v provedení I M2(M1) Ex d e [ia Ma] I Mb. Popis a funkce Systém ISI je rozdělen do dvou částí, části důlní a části povrchové, viz. blokové schéma systému ISI na Obr.1. Důlní část tvoří: Komunikační skříň SME-ISI: Blokové schéma tohoto zařízení je na Obr.3. Zařízení SME-ISI je umístěno v nevýbušné skříni typ SDE 1. SME-ISI je složena z přístrojového prostoru, který tvoří pevný závěr Ex d a svorkovnicového prostoru, který tvoří zajištěné provedení Ex e. Svorkovnicový prostor je osazen svorkami WAGO v zajištěném provedení a vývodkami M20x1,5. Nevyužité vývodky jsou zaslepeny originální záslepkou. ISI str. 2 z 19

3 Uvnitř přístrojového prostoru je umístěn modem pro komunikaci na velkou vzdálenost (s povrchem), Interface zajišťující jiskrově bezpečné napájení jednotlivých čteček RFID, komunikaci se čtečkami a komunikaci přes modem s povrchovou částí systému ISI. Reléový modul obsahuje dva tranzistorové výstupy pro spínání zařízení mimo SME-ISI. Dále skříň obsahuje zdroj ISI_Power zajišťující napájení modemu a Interfaceu. Komunikaci se čtečkami RFID probíhá po sériové lince RS485-IS. Z jednoho zařízení SME-ISI je možno napájet až 8 zařízení RFID, např. čteček typu A Zařízení SME-ISI je v provedení I M2(M1) Ex de [ia Ma] I Mb. Přívodní napájecí napětí z povrchu (60-120VDC) je přivedeno na modul zdroj. Ze zdroje se napájí modem a přes měnič rovněž interface. Pro spolehlivé napájení na vzdálenost 4km je nutné provést po dvou telefonních párech průřezu min. 0,8mm2. Při větších vzdálenostech je zapotřebí zvětšit průřez vodiče např. tím, že se přidají ke stávajícím párům paralelně další. Komunikaci se čtečkami A71-02 provádí komunikační modul Interface. Komunikace probíhá po sériové lince RS485-IS. Napájení linky RS485-IS je realizováno z napájení čtečky. Napájení čteček zajišťuje modul Interface. Jeden jeho výstup (celkem 4) napájí vždy jednu dvojici čteček. Nevyužité vývodky musí být zaslepeny originální záslepkou. Zařízení A71-02: Blokové schéma zařízení A71-02 je na Obr.4. Zařízení A71-02 je polyesterová skřín s antistatickou úpravou. Zařízení je vybaveno čtečkou RFID tagů, akumulátorem SEFAR-C a svorkovnicí WAGO. Na jednom boku skříňky jsou umístěny dvě vývodky M16x1,5 pro výstup antén. Na druhé boku skříně je umístěno 5 vývodek M20x1,5 pro příchozí/odchozí kabel, signalizaci Os-ia-6, binární vstupy, binární výstup. Vstupní napájecí napětí čtečky je přivedeno na svorkovnici X1 a to tak, že 1 pár kabelu představuje pól plusový a 2. pár pól minusový. Z těchto svorek je napětí přivedeno jednak na desku plošného spoje ISI_Reader_RS485 a rovněž pokračuje dále dalším kabelem na druhou čtečku A71-02 (je-li instalována). Komunikace RS485-IS je přivedena 3. párem (signály A,B) na svorkovnici X1 odkud dále pokračuj na desku plošného spoje ISI_Reader_RS485 a rovněž pokračuje dále dalším kabelem (stejným s napájecím) na druhou čtečku A71-02 (je-li instalována). Ke čtečce A71-02 je možné připojit až dva binární vstupy v provedení Ex ia vyhovujících jiskrově bezpečných parametrů. Dále je možné využít tranzistorový výstup Ex ia ke spínání libovolného zařízení odpovídajících parametrů. Ke čtečce je možné připojit signalizační zařízení vhodných parametrů jako např. OS-ia-6 fy ZAM SERVIS s.r.o. Zařízení A71-02 je v provedení I M1 Ex ia I Ma. Nevyužité vývodky musí být zaslepeny originální záslepkou. Zařízení OS-ia-6: Zařízení OS-ia-6 je na Obr.8. OS-ia-6 se používá k optické signalizaci, např. zákaz vstupu. Skříň má na víku 4ks LED signálek červené barvy a obsahuje jednu vývodku M20x1,5 pro přivedení napájecího napětí. Po přivedení napětí z jiskrově bezpečného zdroje na svorky X1:1(+) a X1:2(-) dojde k rozsvícení signálek. Zařízení Os-ia-6 je v provedení I M1 Exia I Ma a je možné jej připojovat pouze k ISI str. 3 z 19

4 jiskrově bezpečným obvodům. Po přivedení napětí na LED signálky dojde k jejich rozsvícení. Zařízení TAG-ZAM: TAG-ZAM-xx slouží jako součást zařízení pro RFID identifikaci a lokalizaci osob nebo předmětů v dole. TAG-ZAM-xx je v provedení I M1 Ex ia I Ma. TAG-ZAM-xx se vyrábí ve dvou provedeních TAG-ZAM-01 a TAG-ZAM-02. Napájení TAG-ZAM-xx je možné z jiskrově bezpečného zdroje Ex ia odpovídajících parametrů. Pro identifikaci a lokalizaci osob v dole je TAG-ZAM instalován v důlních lampách typu T (TAG-ZAM-01), T A M2 (TAG-ZAM-02) a T A M1 (TAG-ZAM-02) vyráběných firmou KV-Svítidla a.s.. TAG-ZAM-xx lze namontovat i do jiných zařízení, pod podmínkou vyhovujících jiskrově bezpečných parametrů napájení a recertifikování zařízení, do kterého se TAG-ZAM-xx instaluje. Maximální vzdálenost TAG-ZAM-xx a A71-02 zajišťující jejich radiové spojení je 50m za ideálních podmínek (přímá viditelnost, minimum radiového rušení, prostorové rozložení objektu). -1 TAG-ZAM-xx provádí pravidelné vysílání s periodou 2s a délkou vysílání 3,5ms. Po vypnutí důlního svítidla z důvodu vybitého akumulátoru je funkce TAG-ZAM-xx zachována po dobu min. 1 roku. Povrchovou část tvoří: Zařízení RM1-ISI-P, Server: Blokové schéma zařízení RM1-ISI-P je na Obr.4. Rozvaděč RM1-ISI-P je rozvaděčová skříni ve skříňovém provedení (var.1) nebo v provedení plechový rozvaděč (var.2). Varianta 1 rozvaděče RM1-ISI-P je komplexní provedení obsahující jednak prvky komunikační a napájecí (pro důlní část systému ISI), ale rovněž server v provedení RAKC19, představující nejvyšší bod systému ISI. Varianta 2 rozvaděče RM1-ISI-P obsahuje prvky komunikační a napájení (pro důlní část systému ISI). Server v provedení stolní PC a je umístěn mimo rozvaděč. Na žádost zákazníka je možná rovněž varianta, kdy jsou zákazníkovi dodány jednotlivé komponenty, které si sám zabuduje do svého rozvaděče dle dodané dokumentace. Varianta 1: Skříňový rozvaděč v provedení RACK19. Napájení je přes hl. vypínač a přepěťovou ochranu vedeno na jističe. Jistič 6A/B je určen pro ventilátor. Jistič 10A/B je určen pro zbylá zařízení. Těmito zařízeními jsou UPS, server, modemy TD-36, zdroje ZD130-01, Nport. Viz. obr.1. Zdroje ZD napájení koncentrátor SME-ISI. Modem TD-36 zprostředkovává komunikaci s SME-ISI. Nport slouží k připojení modemů k serveru. Server provádí sběr dat ze čteček A71-xx, zpracování těchto dat. K serveru je možné přes síťové rozhraní připojit x uživatelů, kterým je dle uživatelských práv umožněno nahlížet, popřípadě zasahovat do systému identifikace (ISI). Viz. ISI-SW. Varianta 2: Skříňový rozvaděč v provedení plachová skříň. Napájení je přes hl. vypínač a přepěťovou ochranu vedeno na jistič 10A/B, který je určen pro jištění modemů TD-36, zdrojů ZD130-01, Nportu. Viz. obr.2. ISI str. 4 z 19

5 Zdroje ZD napájení koncentrátor SME-ISI. Modem TD-36 zprostředkovává komunikaci s SME-ISI. Nport slouží k připojení modemů k serveru. Server je v provedení stolní PC a je umístěn mimo rozvaděč. Funkce ad. varianta 1, resp. viz. ISI-SW. Rozvaděč je osazen 8ks vývodek M20x1,5 umístěnými na spodní straně rozvaděče. Systém ISI je vybaven obvody provádějící dozor systému. Při zjištění nesrovnalostí hlásí danou informaci na monitoru obsluhy systému, která může ihned zajistit nápravu. Rozpoznání přerušeného kabelu ke čtečce (samostatně napájecí pár a komunikační pár). Rozpoznání zkratovaného kabelu ke čtečce (samostatně napájecí pár a komunikační pár). Stav akumulátoru ve čtečce. Stav čtečky. Stav modulu Interface. Typ modemů závisí na požadavcích specifikovaných v objednávce, zpravidla se ale jedná o průmyslový modem s funkcí multidrop, typ TD-36, vyráběný firmou WESTERMO. Při objednávce je nutné sdělit variantu RM1-ISI-P. DŮLEŽITÉ! V případě, že dojde k přerušení kabelu vedoucího od SME-ISI k A71-02 je A71-02 stále funkční (díky akumulátoru) a snímaná data jsou ukládána do paměti. Po provedení opravy se data přenesou do PC na povrchu, kde se vyhodnotí. Výhoda systému s akumulátory přímo v A71-02 je následující. Pokud by po přetržení kabelu došlo k tomu, že A71-02 nefunguje (nesnímá), mohou sledované osoby opustit prostor, resp. vejít do prostoru, bez vědomí vyhodnocovacího SW. Pro zpracování informací o sledovaných osobách to znamená, že po znovu obnovení funkce systém neví, kolik osob má ve sledované oblasti. V případě sledování osob v ohrožené oblasti rubání to znamená, že minimálně jednu směnu bude trvat, než se systém dopracuje na správné počty osob (až vyjdou všechny osoby přítomné v okamžiku výpadku systému, resp. čtečky). Systém ISI je konstruován tak, že nepřichází o data při poruchách v napájení či kabelech, což umožňuje, že po obnovení funkce systému se nashromážděna data okamžitě přenesou do Serveru, kde se vyhodnotí. Následkem je to, že systém pracuje během několika minut po obnovení funkce již naprosto korektně. Doba možného napájení zařízení A71-02 z interního akumulátoru je standardně 24 hodin, maximálně však 30 hodin. Systém provádí automatickou kontrolu systému a nesrovnalosti zobrazuje na monitoru obsluhy systému, viz. Uživatelské příručka ISI-SW. Instalace a montáž Povrchová zařízení Server a RM1-ISI-P se připevní dle vhodně zvoleného způsobu, dle požadavků v objednávce, s ohledem na dodržení předpisů a norem platných pro daný typ zařízení. Komunikace mezi Serverem a RM1-ISI-P probíhá po sériové lince RS232 (délka kabelu mezi těmito zařízeními je max. 20m). Důlní zařízení A71-02 se umísťuje samostatně nebo pro zjišťování směru pohybu v párech. Vzdálenost dvou čteček A71-02 musí být v rozmezí 20m až 30m. A71-02 je opatřena držákem, který je určeny k zavěšení čtečky na dané místo. Příklad pro sledování sledování pohybu osob v prostorech vedených ve 3. stupni nebezpečí ISI str. 5 z 19

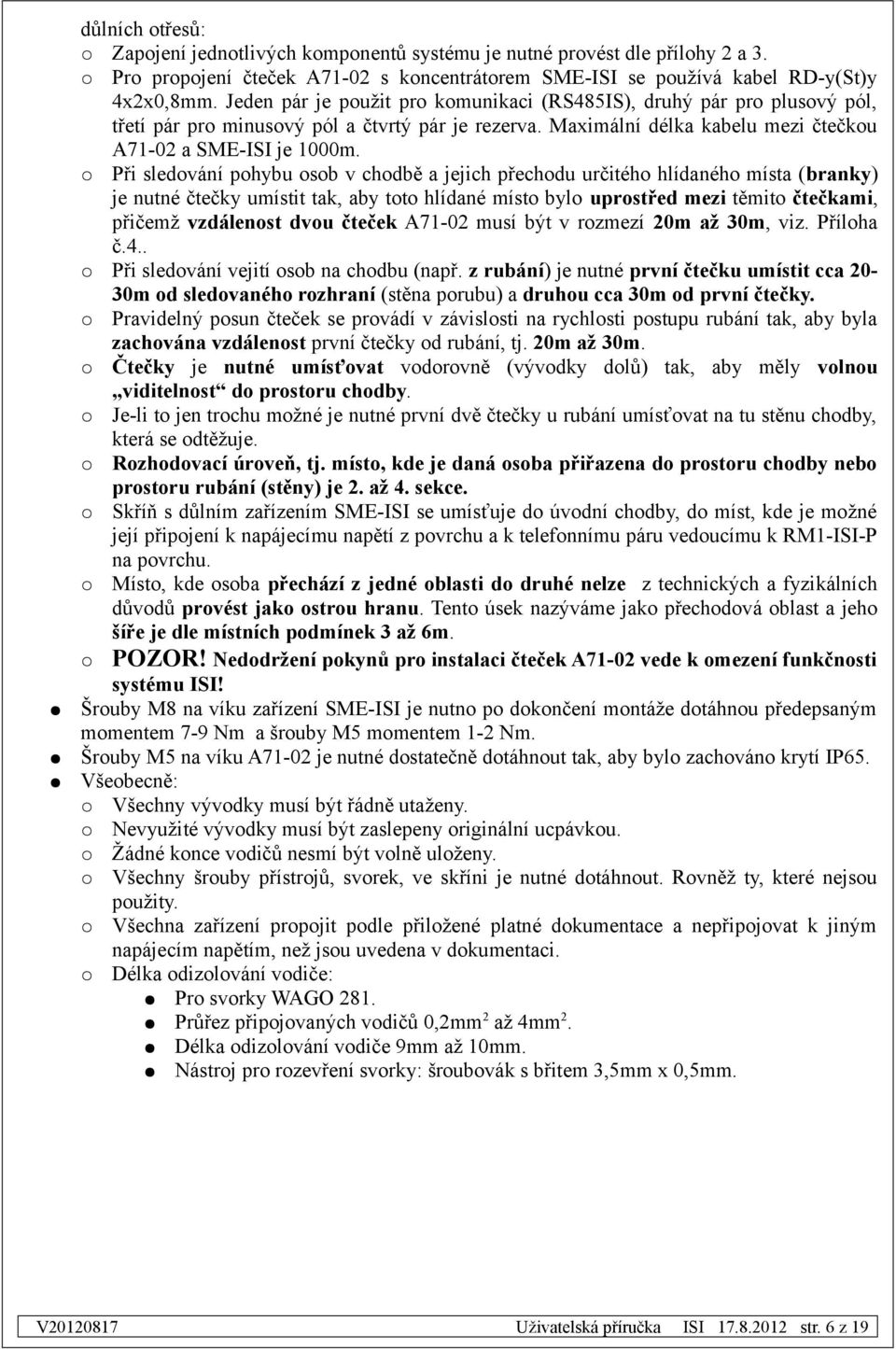

6 důlních otřesů: Zapojení jednotlivých komponentů systému je nutné provést dle přílohy 2 a 3. Pro propojení čteček A71-02 s koncentrátorem SME-ISI se používá kabel RD-y(St)y 4x2x0,8mm. Jeden pár je použit pro komunikaci (RS485IS), druhý pár pro plusový pól, třetí pár pro minusový pól a čtvrtý pár je rezerva. Maximální délka kabelu mezi čtečkou A71-02 a SME-ISI je 1000m. Při sledování pohybu osob v chodbě a jejich přechodu určitého hlídaného místa (branky) je nutné čtečky umístit tak, aby toto hlídané místo bylo uprostřed mezi těmito čtečkami, přičemž vzdálenost dvou čteček A71-02 musí být v rozmezí 20m až 30m, viz. Příloha č.4.. Při sledování vejití osob na chodbu (např. z rubání) je nutné první čtečku umístit cca 2030m od sledovaného rozhraní (stěna porubu) a druhou cca 30m od první čtečky. Pravidelný posun čteček se provádí v závislosti na rychlosti postupu rubání tak, aby byla zachována vzdálenost první čtečky od rubání, tj. 20m až 30m. Čtečky je nutné umísťovat vodorovně (vývodky dolů) tak, aby měly volnou viditelnost do prostoru chodby. Je-li to jen trochu možné je nutné první dvě čtečky u rubání umísťovat na tu stěnu chodby, která se odtěžuje. Rozhodovací úroveň, tj. místo, kde je daná osoba přiřazena do prostoru chodby nebo prostoru rubání (stěny) je 2. až 4. sekce. Skříň s důlním zařízením SME-ISI se umísťuje do úvodní chodby, do míst, kde je možné její připojení k napájecímu napětí z povrchu a k telefonnímu páru vedoucímu k RM1-ISI-P na povrchu. Místo, kde osoba přechází z jedné oblasti do druhé nelze z technických a fyzikálních důvodů provést jako ostrou hranu. Tento úsek nazýváme jako přechodová oblast a jeho šíře je dle místních podmínek 3 až 6m. POZOR! Nedodržení pokynů pro instalaci čteček A71-02 vede k omezení funkčnosti systému ISI! Šrouby M8 na víku zařízení SME-ISI je nutno po dokončení montáže dotáhnou předepsaným momentem 7-9 Nm a šrouby M5 momentem 1-2 Nm. Šrouby M5 na víku A71-02 je nutné dostatečně dotáhnout tak, aby bylo zachováno krytí IP65. Všeobecně: Všechny vývodky musí být řádně utaženy. Nevyužité vývodky musí být zaslepeny originální ucpávkou. Žádné konce vodičů nesmí být volně uloženy. Všechny šrouby přístrojů, svorek, ve skříni je nutné dotáhnout. Rovněž ty, které nejsou použity. Všechna zařízení propojit podle přiložené platné dokumentace a nepřipojovat k jiným napájecím napětím, než jsou uvedena v dokumentaci. Délka odizolování vodiče: Pro svorky WAGO Průřez připojovaných vodičů 0,2mm až 4mm. Délka odizolování vodiče 9mm až 10mm. Nástroj pro rozevření svorky: šroubovák s břitem 3,5mm x 0,5mm. ISI str. 6 z 19

7 Pro svorky WAGO 264. Průřez připojovaných vodičů 0,5mm2 až 2,5mm2. Délka odizolování vodiče 8mm až 9mm. Nástroj pro rozevření svorky: šroubovák s břitem 3,5mm x 0,5mm. POZOR! Nedodržení pokynů pro instalaci vede k omezení funkčnosti systému ISI! Návod k obsluze Zařízení RM1-ISI-P, Server, SME-ISI a A71-02 nevyžadují obsluhu, tj. jsou bezobslužné. Pracovní stanice se obsluhuje dle Uživatelské příručky SW, viz. Přílohy. Server je bezobslužný. Po ztrátě napájení a opětovném nabytí napájení se uvede sám automaticky do provozu. Údržba Z povrchu odstraňujte prach a nečistoty suchou tkaninou nebo smetákem, další očištění povrchu proveďte tkaninou navlhčenou vodou s běžnými saponáty nebo čistidly na bázi lihu. Opravy a náhradní díly Veškeré opravy a náhradní díly zajišťuje výrobce. Dodávání, doprava a skladování Objednací kód: SME-ISI, počet, A71-02, počet, RM1-ISI-P, varianta, počet, TAG-ZAM-xx, počet, OS-ia-6, počet, délka kabelu mezi SME-ISI a čtečkami A71-02, vzdálenost Serveru a RM1-ISI-P. ISI str. 7 z 19

8 SW vizualizace je možné upravit po konzultaci s technickou podporou ZAM SERVIS s.r.o. tel.: zam@zam.cz Např.: SME-ISI, 1ks, A71-02, 4ks, RM1-ISI-P, varianta 1, 1ks, TAG-ZAM-01, 100ks, OS-ia-6, 2ks, délka kabelu 2km, vzdálenost 1m. Součástí dodávky je: Tato uživatelská příručka a uživatelská příručka pro SW. Přílohy, viz. Přílohy. Prohlášení o shodě. Osvědčení o jakosti a kompletnosti výrobků. Vlastní výrobky a uživatelský software. Díly se dodávají nebalené. Při přepravě všech dílů je třeba minimalizovat možné otřesy a nárazy. Skladování v suchých prostorách při teplotě 0 až 40 C v jedné vrstvě. Požární bezpečnost, ekologie, likvidace, recyklace Nevystavovat otevřenému ohni, při spalování vznikají škodlivé látky. Správným používáním při provozu nepůsobí škodlivě na své okolí a ekologii. Po ukončení doby života výrobek vraťte výrobci na zlikvidování. Adresa je uvedena v tomto dokumentu. Elektrické a elektronické vybavení nesmí být po skončení životnosti likvidováno jako běžný komunální odpad. Produkt musí být předán na příslušné sběrném místě ke správnému zpracování, regeneraci a recyklaci elektrického a elektronického vybavení. Podrobnější informace o sběrném místě a recyklaci tohoto produktu si vyžádejte od místních úřadů, podniku zabývajícího se likvidací komunálních odpadů ve vašem místě nebo u obchodníka, kde jste produkt zakoupili. Výrobce a servisní organizace ZAM - SERVIS s.r.o. Křišťanova 1116/14, Ostrava - Přívoz, tel: zam@zam.cz Související normy, předpisy a dokumenty ČSN Elektrotechnické předpisy Elektrická zařízení Část 4: Bezpečnost Kapitola 41: Ochrana před úrazem elektrickým proudem. ČSN Elektrotechnické předpisy. Elektrická zařízení. Rozdělení a pojmy. ČSN EN Stupně ochrany krytem (krytí - IP kód). ČSN EN Rozváděče NN. Část 1: Typově zkoušené a částečně typově zkoušené ISI str. 8 z 19

9 ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN rozváděče. Elektrická zařízení pro výbušnou plynnou atmosféru: Všeobecné požadavky. Elektrická zařízení pro výbušnou plynnou atmosféru: Pevný závěr d. Elektrická zařízení pro výbušnou plynnou atmosféru: Zajištěné provedení e. Jiskrově bezpečná zařízení i. Jiskrově bezpečné systémy. Výbušná prostředí - Zamezení a ochrana proti výbuchu: Základní pojmy a metodologie Výbušná prostředí - Prevence a ochrana proti výbuchu: Základní koncepce a metodika pro doly Technické parametry Technické parametry A71-02 Maximální napájecí napětí Pracovní napájecí napětí Typ. odběr čtečky Max. odběr čtečky Příkon, max. Kapacita akumulátoru Provozní napětí akumulátoru Provedení akumulátoru Životnost akumulátoru Min. doba fungování A71-02 z akumulátoru Max. doba fungování A71-02 z akumulátoru Průřez připojovaných vodičů Krytí Teplotní rozsah Rozměr, bez vývodek a antén Hmotnost skříně s elektrovýbavou Provedení Relativní vlhkost Radiový modul 1 Výstupní výkon Pracovní frekvence (ISM pásmo) Komunikační rychlost Šířka pásma Max. délka komunikačního paketu Radiový modul 2 Výstupní výkon Pracovní frekvence (ISM pásmo) Komunikační rychlost Šířka pásma Max. délka komunikačního paketu Jiskrově bezpečné parametry Svorky (X1:1, X1:2) 19VDC 18VDC 26mA@16,5VDC 170mA 2,4W 2x2000mAh 5,5-8,4V I M1 Ex ia I Ma 2 roky 24 hodin 48 hodin 0,5 až 2,5mm2 IP65-20 C až +40 C 196 x 260 x 91mm 3,3kg I M1 Ex ia I Ma 95% max. bez kondenzace 10mW 863,0 až 868,0MHz 172,5kbps 480kHz 3,5ms 10mW 863,0 až 868,0MHz 172,5kbps 480kHz 3,5ms Ui Ii 19V 600mA ISI str. 9 z 19

10 Svorky (X1:3, X1:2; X1:4, X1:2) Svorky (X1:5, X1:6) Svorky (X1:7, X1:8, X1:9, X1:10) Svorky (X1:11, X1:12) Pi Ci Li Ui Ii Pi Ci Li Uo Io Po Co Lo Uo Io Po Co Lo Uo Io Po Co Lo Ui Ii Pi Ci Li Technické parametry TAG-ZAM-xx Maximální napájecí napětí Pracovní napájecí napětí Max. odběr tagu v režimu Stand-By Typ. odběr tagu v režimu Stand-By Max. odběr tagu v režimu Power-On Typ. odběr tagu v režimu Power-On Krytí po umístění v důlní lampě Pracovní teplota Provedení Relativní vlhkost Rádiový modul Výstupní výkon Pracovní frekvence (ISM pásmo) Komunikační rychlost Šířka pásma Max. délka komunikačního paketu Jiskrově bezpečné parametry 8VDC 5,5-8VDC 30mA 50µA 30mA 5mA IP67 0 C až +40 C I M1 Ex ia I Ma 95% max. bez kondenzace 10mW 863,0 až 868,0MHz 172,5kbps 480kHz 3,5ms Ui Ii Pi Ci Li 2,85W 0F 0H 5,88V 423mA 0,62W 0F 0H 5,88V 309mA 0,45W 1000µF 4mH 5,88V 50mA 130mW 1000µF 20mH 5,88V 12,6mA 18,6mW 1000µF 1mH 30V 100mA 0,75W 0F 0H 8VDC 40mA 320mW 30µF <1µH ISI str. 10 z 19

11 Technické parametry SME-ISI Maximální napájecí napětí Pracovní napájecí napětí Příkon Výstup tranzistorový (DO1, DO2) 120VDC / SELV VDC 30W spínané napětí, max. 30VDC spínaný proud, max. 50mA 0,5 až 2,5mm2 min. 9600b/s IP54-20 C až +40 C 380 x 510 x 210mm 21kg I M2(M1) Ex de [Ex ia Ma] I Mb 95% max. bez kondenzace Průřez připojovaných vodičů Komunikační rychlost s RM1-ISI-P Krytí Teplotní rozsah Rozměr včetně vývodek Hmotnost skříně s elektrovýbavou Provedení Relativní vlhkost Jiskrově bezpečné parametry Svorky (X2:1,5,9,13; X2:2,6,10,14) Uo Io Po Co Lo 18,9V 462mA 2,19W 8µF 1,8mH Uo Io Po Co Lo Ui Ii Pi Ci Li 5,88V 423mA 0,62W 1000µF 2,5mH 5,88V 423mA 0,62W 50µF 0H Svorky (X2:3,X2:2; X2:4,X2:2; X2:7,X2:6; X2:8,X2:6; X2:11,X2:10; X2:12,X2:10; X2:15,X2:14; X2:16,X2:14) Technické parametry RM1-ISI-P Maximální napájecí napětí Pracovní napájecí napětí Příkon Ovládací napětí Průřez připojovaných vodičů Krytí Teplotní rozsah Rozměr Hmotnost skříně s elektrovýbavou Relativní vlhkost var.1 var.2 var.1 var.2 var.1 var.2 var.1 var.2 264VAC / 50Hz / TN-S 230VAC / 50Hz / TN-S 800VA 500VA 24VDC / SELV 0,5 až 2,5mm2 IP30 IP54-20 C až +40 C 1000x800x2200mm dle objednávky 100kg 30kg 95% max. bez kondenzace ISI str. 11 z 19

12 Výstupní napětí ZD Výstupní proud ZD130-01, max. Komunikační linka Technické parametry OS-ia-6 Maximální napájecí napětí Pracovní napájecí napětí Příkon Průřez připojovaných vodičů Krytí Teplotní rozsah Rozměr Hmotnost elektrovýbavy Provedení Relativní vlhkost Jiskrově bezpečné parametry Svorky (X1:1, X1:2) 120VDC / SELV 1A telefonní linka 30VDC 3,5VDC 0,175W 0,5 až 2,5mm2 IP65-20 C až +40 C 119 x 83 x 40mm 90g I M1 Ex ia I Ma 95% max. bez kondenzace Ui Pi 30V 1,0W Tabulka průměrů těsnících kroužků a typů vývodek dle kabelu Plastové vývodky provedení Ex ia Rozměr Průměr kabelu [mm] M16 x M20 x M25 x M32 x M40 x M50 x Přílohy Příloha č.1: SW. Příloha č.2: Schéma zapojení - důl Příloha č.3: Schéma zapojení - povrch ISI str. 12 z 19

13 Obr.1: Blokové schéma systému ISI povrch ISI str. 13 z 19

14 Obr.2: Blokové schéma systému ISI - důl ISI str. 14 z 19

15 Obr.3: Sestava zařízení SME-ISI ISI str. 15 z 19

16 Obr.4: Sestava zařízení A71 ISI str. 16 z 19

17 Obr.5: Zařízení TAG-ZAM-01 v důlní lampě T Obr.6: Zařízení TAG-ZAM-02 v důlní lampě T ISI str. 17 z 19

18 Obr.7: Zařízení SME-ISI (ilustrační obr.) ISI str. 18 z 19

19 Obr.8: Zařízení OS-ia-6 zam servis 190 zam servis Křišťanova 1116 / Ost rava Kř išťanova 1116 / Ostrava Obr.9: Zařízení A71-02 ISI str. 19 z 19
