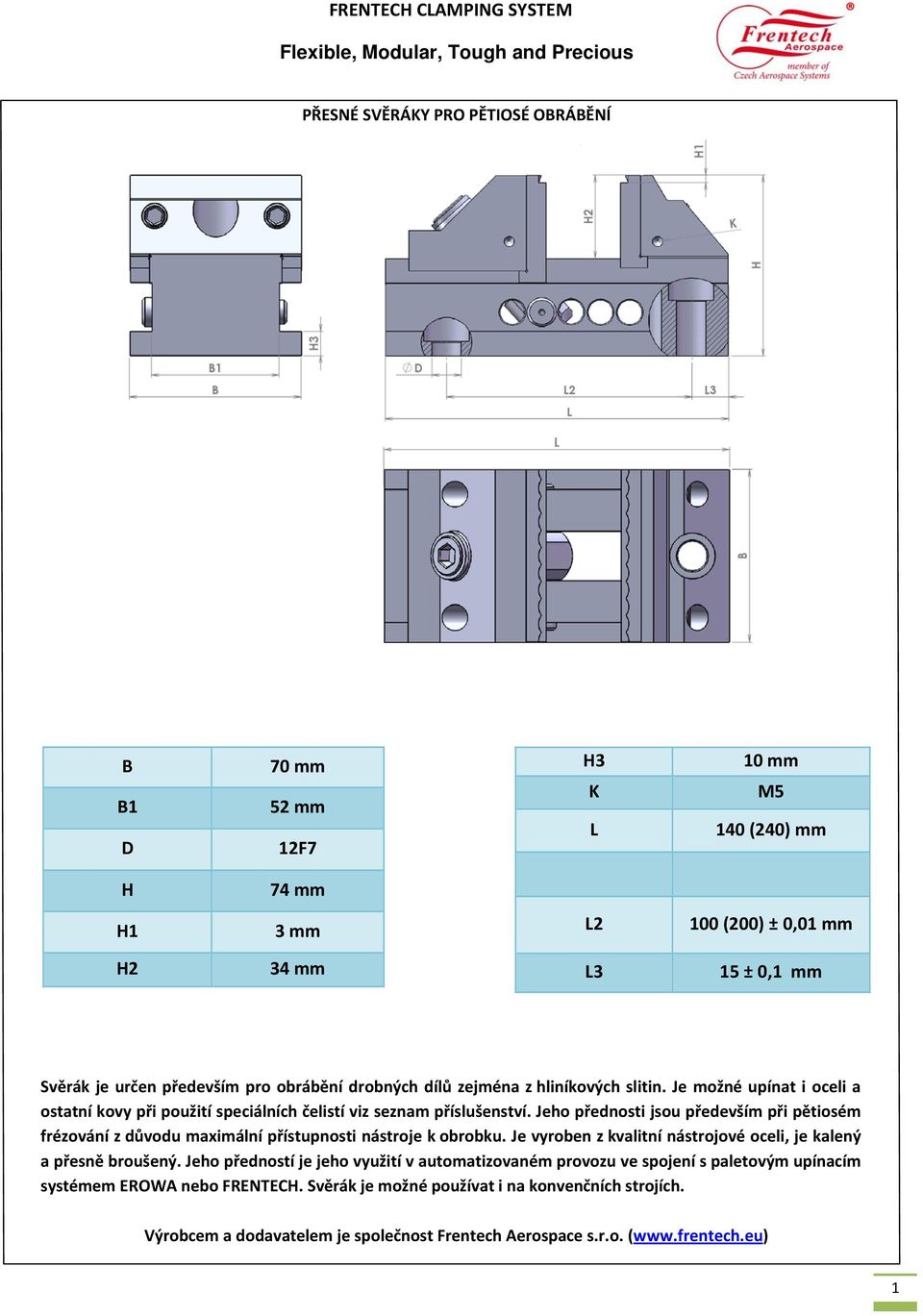

2 PŘESNÉ SVĚRÁKY PRO PĚTIOSÉ OBRÁBĚNÍ B B1 D 70 mm 52 mm 12F7 H3 K L 10 mm M5 140 (240) mm H 74 mm H1 3 mm L2 100 (200) ± 0,01 mm H2 34 mm L3 15 ± 0,1 mm Svěrák je určen především pro obrábění drobných dílů zejména z hliníkových slitin. Je možné upínat i oceli a ostatní kovy při použití speciálních čelistí viz seznam příslušenství. Jeho přednosti jsou především při pětiosém frézování z důvodu maximální přístupnosti nástroje k obrobku. Je vyroben z kvalitní nástrojové oceli, je kalený a přesně broušený. Jeho předností je jeho využití v automatizovaném provozu ve spojení s paletovým upínacím systémem EROWA nebo FRENTECH. Svěrák je možné používat i na konvenčních strojích. Výrobcem a dodavatelem je společnost Frentech Aerospace s.r.o. ( 1

3 POPIS L L max OBJEDNACÍ ČÍSLO SVĚRÁK FMTP 140 mm 50 mm FCS FMTP SVĚRÁK FMTP 240 mm 150 mm FCS FMTP PŘÍSLUŠENSTVÍ A NÁHRADNÍ DÍLY POPIS H1 OBJEDNACÍ ČÍSLO KALENÁ ČELIST POUŽITÍ PRO HLINÍKOVÉ SLITINY A MĚKKÉ MATERIÁLY (SADA) 3 mm FCS FMTP 001 AL1 2

4 POPIS H1 OBJEDNACÍ ČÍSLO KALENÁ ČELIST POUŽITÍ PRO HLINÍKOVÉ SLITINY A MĚKKÉ MATERIÁLY (SADA) 6 mm FCS FMTP 001 AL2 POPIS H1 OBJEDNACÍ ČÍSLO KALENÁ ČELIST POUŽITÍ PRO OCELI (SADA) 10 mm FCS FMTP 001 O POPIS L1 OBJEDNACÍ ČÍSLO MĚKKÁ ČELIST (SADA) 10 mm FCS FMTP 001 M 3

5 POPIS D OBJEDNACÍ ČÍSLO ČEP 10 mm FCS FMTP 001 C B 6 mm K M 4 L L1 S S1 50 mm 18 mm 14 mm 6 mm POPIS POZNÁMKA OBJEDNACÍ ČÍSLO DORAZ * DORAZ JE MOŽNÉ POUŽÍT PRO SVĚRÁKY I UPÍNACÍ LIŠTY FCS FMTP 001 D 4

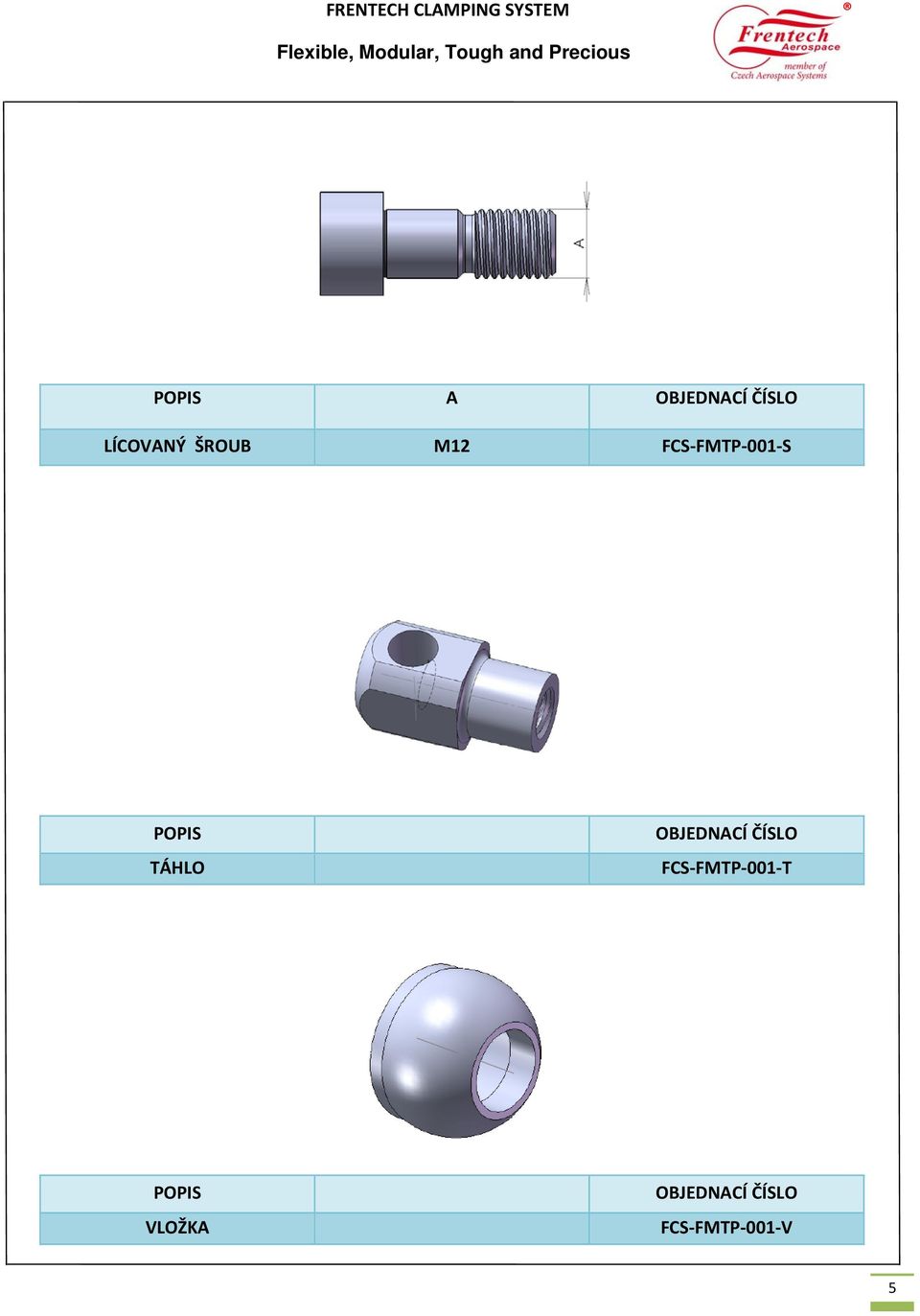

6 POPIS A OBJEDNACÍ ČÍSLO LÍCOVANÝ ŠROUB M12 FCS FMTP 001 S POPIS TÁHLO OBJEDNACÍ ČÍSLO FCS FMTP 001 T POPIS VLOŽKA OBJEDNACÍ ČÍSLO FCS FMTP 001 V 5

7 POPIS A OBJEDNACÍ ČÍSLO ŠROUB M10X40 FCS FMTP 001 M10 6

8 UPÍNACÍ LIŠTY B 65 mm H2 8 mm B1 40 mm H3 38 mm C D 55 mm 12F7 *K M5 H 66 mm L1 25 mm H1 3 mm L2 25 ± 0,01 mm POPIS L L min / L max OBJEDNACÍ ČÍSLO UPÍNACÍ LIŠTA FMTP 150 mm 45/130 mm FCS FMTP AL UPÍNACÍ LIŠTA FMTP 200 mm 45/180 mm FCS FMTP AL UPÍNACÍ LIŠTA FMTP 250 mm 45/230 mm FCS FMTP AL 7

9 B B1 C D 65 mm 40 mm 40 mm 12F7 H1 14 mm H3 38 mm *K M5 L1 25 mm H 66 mm L2 25 ± 0,01 mm POPIS L L min / L max OBJEDNACÍ ČÍSLO UPÍNACÍ LIŠTA FMTP 150 mm 25/90 mm FCS FMTP O UPÍNACÍ LIŠTA FMTP 200 mm 25/140 mm FCS FMTP O UPÍNACÍ LIŠTA FMTP 250 mm 25/190 mm FCS FMTP O 8

10 PŘÍSLUŠENSTVÍ UPÍNACÍCH LIŠT A NÁHRADNÍ DÍLY B 40 mm L viz níže D 12F7 L1 25 mm H 38 mm L2 25 ± 0,01 mm POPIS L OBJEDNACÍ ČÍSLO LIŠTA KRÁTKÁ 150 mm FCS FMTP LIŠTA STŘEDNÍ 200 mm FCS FMTP LIŠTA PRODLOUŽENÁ 250 mm FCS FMTP

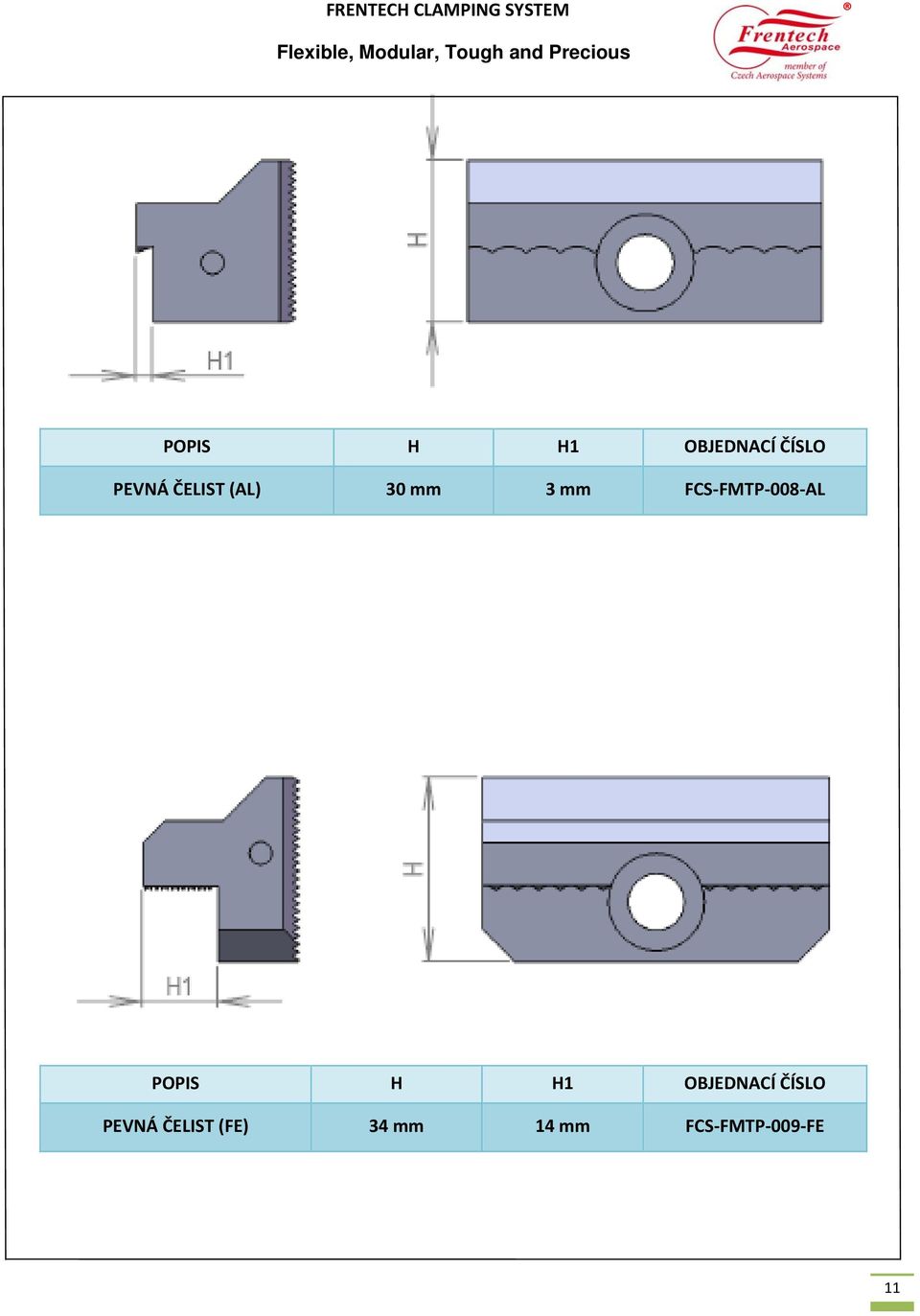

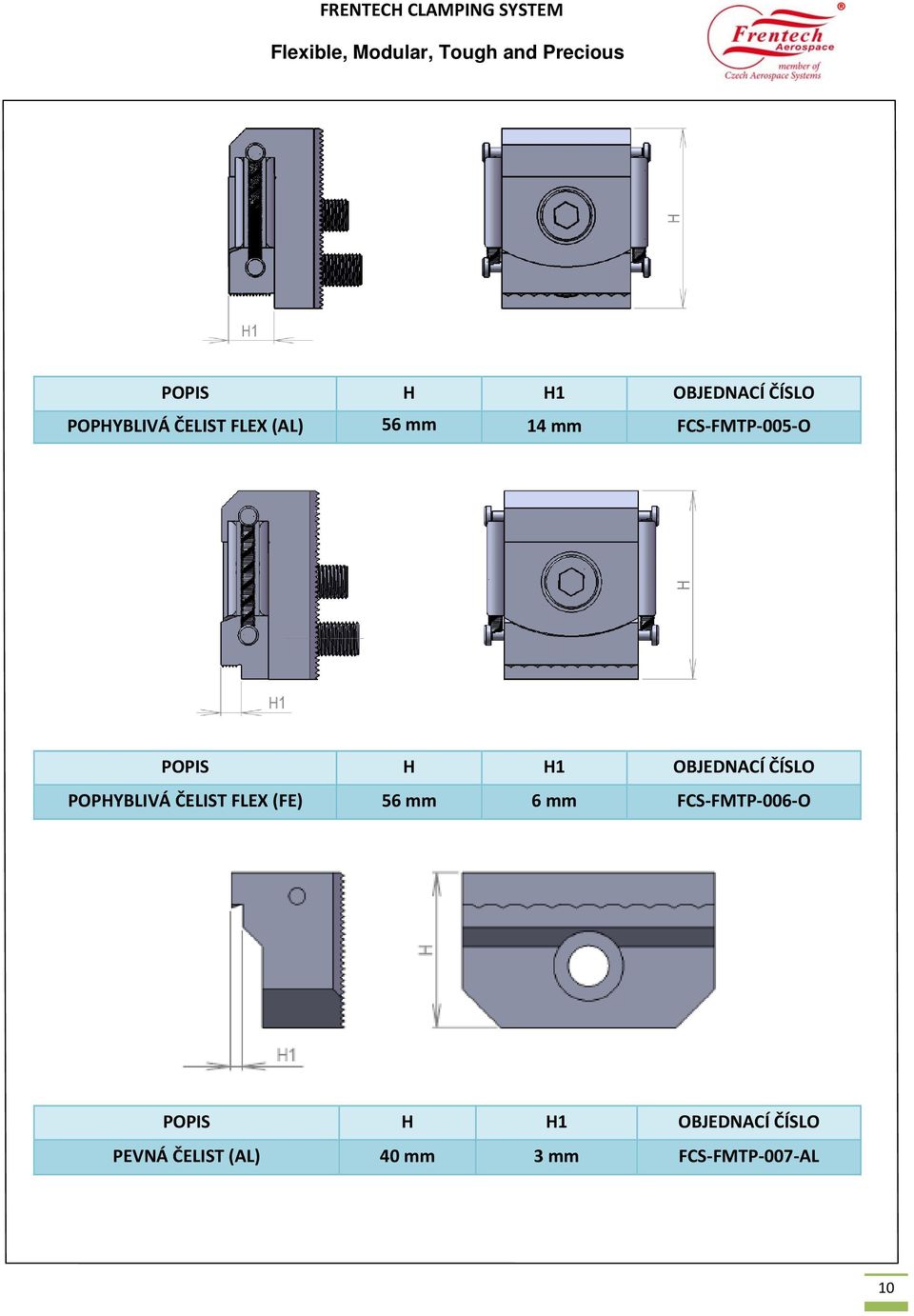

11 POPIS H H1 OBJEDNACÍ ČÍSLO POPHYBLIVÁ ČELIST FLEX (AL) 56 mm 14 mm FCS FMTP 005 O POPIS H H1 OBJEDNACÍ ČÍSLO POPHYBLIVÁ ČELIST FLEX (FE) 56 mm 6 mm FCS FMTP 006 O POPIS H H1 OBJEDNACÍ ČÍSLO PEVNÁ ČELIST (AL) 40 mm 3 mm FCS FMTP 007 AL 10

12 POPIS H H1 OBJEDNACÍ ČÍSLO PEVNÁ ČELIST (AL) 30 mm 3 mm FCS FMTP 008 AL POPIS H H1 OBJEDNACÍ ČÍSLO PEVNÁ ČELIST (FE) 34 mm 14 mm FCS FMTP 009 FE 11

13 POPIS H H1 OBJEDNACÍ ČÍSLO PEVNÁ ČELIST (FE) 34 mm 6 mm FCS FMTP 010 FE POPIS H H1 OBJEDNACÍ ČÍSLO POHYBLIVÁ ČELIST FIX (AL) 34 mm 3 mm FCS FMTP 011 AL 12

14 POPIS POZNÁMKA OBJEDNACÍ ČÍSLO VEDENÍ PRO ČELIST 005 A 006 FCS FMTP 012 POPIS POZNÁMKA OBJEDNACÍ ČÍSLO VEDENÍ PRO ČELIST 011 FCS FMTP 013 POPIS D D1 L OBJEDNACÍ ČÍSLO ČEP 6 mm 3 mm 10 mm FCS FMTP 014 POPIS D L K OBJEDNACÍ ČÍSLO TŘMEN KRÁTKÝ 16 mm 32 mm M10 FCS FMTP

15 POPIS D L K OBJEDNACÍ ČÍSLO TŘMEN DLOUHÝ 16 mm 45 mm M10 FCS FMTP 016 POPIS J V L OBJEDNACÍ ČÍSLO REDUKČNÍ POUZDRO 12h7 10F7 6,5 mm FCS FMTP 017 POPIS POZNÁMKA OBJEDNACÍ ČÍSLO PRUŽINA PRO ČELIST FIX (Al) FCS FMTP 018 POPIS POZNÁMKA OBJEDNACÍ ČÍSLO PRUŽINA PRO ČELIST FLEX (Al+Fe) FCS FMTP

16 POPIS POZNÁMKA OBJEDNACÍ ČÍSLO ŠROUB UPÍNACÍ S KULIČKOU PRO ČELIST FIX (Al) FCS FMTP 020 POPIS POZNÁMKA OBJEDNACÍ ČÍSLO ŠROUB M10X20 PRO ČELIST FLEX (Al+Fe) FCS FMTP 021 POPIS POZNÁMKA OBJEDNACÍ ČÍSLO ŠROUB M10X40 PRO ČELIST FLEX (Al+Fe) FCS FMTP 022 POPIS POZNÁMKA OBJEDNACÍ ČÍSLO ŠROUB M10X25 PRO PEVNOU ČELIST (Al+Fe) FCS FMTP

17 SYSTÉMOVÉ UPÍNACÍ PALETY L 150 mm S 35 mm L1 240 mm D 12H7/M12 L2 25 ± 0,01 mm upínací otvory dle požadavku L 250 mm S 35 mm L1 250 mm D 12H7/M12 L2 25 ±0,01 mm upínací otvory dle požadavku 16
